Как проверить УЗО

Что проверяется

Чтобы пояснить, какие параметры должны быть проконтролированы в ходе проверки автоматических выключателей с контролем дифференциальной разности токов, напомним, что главная задача УЗО – не только обнаружить аварийную утечку тока, но и успеть отключить питание до возникновения необратимых повреждений.

В связи с чем, в ГОСТ Р 51327.1-2010 приведен полный список характеристик, используемых для экспертной оценки работоспособности прибора.

Часть из них используется при заводской аттестации и сертификации, но для оперативного контроля необходимы следующие данные:

номинальное напряжение и ток;
нормативный отключающий дифференциальный ток;
нормативный не отключающий дифференциальный ток;
время отключения.

Отдельно подчеркнём, что номинальное время отключения для УЗО находится в диапазоне от 0.04 до 0.3 секунд, и даже небольшое отклонение от этих значений могут свести к нулю все усилия по установке защиты.

Очевидно, что зафиксировать такие значения можно только с помощью автоматической измерительной аппаратуры, поэтому в список оборудования ЭТЛ, как правило, входит специальный прибор для проверки функционирования УЗО, а методические указания пишутся с учётом его технических особенностей.

Наиболее типичным представителем данной группы измерителей является прибор MRP 200.

Кроме технических характеристик, при тестировании УЗО должны быть зафиксированы следующие сопутствующие факторы:

правильность монтажа устройства;
корректность схемного подключения;
общая работоспособность.

При проверке правильности монтажа особое внимание необходимо уделить следующим факторам:

соответствию фаз и клемм;
корректности коммутации нулевых и заземляющих проводников.

Под контролем общей работоспособности в данном случае понимаются следующие действия: визуальная и механическая проверка рычага переключателя; подтверждение срабатывания при нажатии на кнопку тест.

Когда необходимо проверять

В первую очередь УЗО рекомендуется проверить при покупке во избежание приобретения бракованного устройства. Методика предварительной проверки следующая:

проверить аппарат на предмет внешней целостности (повреждения корпуса недопустимы);
проверить соответствие маркировки на корпусе заданным требованиям (для бытового применения используются только УЗО типа А или АС);
проверить ход и фиксацию рычажного переключателя, он должен жестко фиксироваться в каждом из двух положений — вкл/выкл.

Если у вас с собой пальчиковая батарейка и отрезок электропровода или магнит, то вы можете использовать их для предварительной проверки УЗО — способы описаны ниже. Но следует помнить, что испытания батарейкой или магнитом допустимы только для электромеханических ВДТ. Более дешевые электронные устройства нуждаются в подключении к источнику питания, поэтому испытание таких УЗО возможно только после покупки — на специальном стенде или после непосредственной инсталляции в электросеть.

Фактически для бытовых электросистем достаточно делать проверку раз в полгода. На производстве цикл проверочных работ стандартизирован, проверки проводятся по расписанию, данные вносятся в протокол проверки УЗО и журнал проверочных работ.

Принцип работы

Внутри УЗО находится дифференциальный трансформатор тока, который реагирует на сумму токов фазного (-ых) и нулевого проводника. В нормальном режиме токи в фазе и нуле (3 фазах и нуле — для 3-х фазного УЗО) компенсируют друг друга и срабатывание не происходит. В случае утечки тока на землю, токи не компенсируют друг друга, во вторичной обмотке трансформатора наведется напряжение и УЗО сработает.

Работает ли УЗО без заземления?

Довольно часто задают вопрос, работает ли УЗО без заземления? Ответ: да, работает

Но стоит обратить внимание, что в случае объединения нулевого рабочего проводника (N) и нулевого защитного (PE) даже в нормальных режимах работы возможна утечка тока на землю, что вызовет ложное срабатывание

Обратимся к ПУЭ (7 издание) пункт 1.74: «В зоне действия УЗО нулевой рабочий проводник не должен иметь соединений с заземленными элементами и нулевым защитным проводником».

Шаг №10. Производитель

Здесь мы не будет советовать конкретный бренд, хороших фирм и так достаточно, и все они на слуху:

ABB

Schneider

Hager и т.п.

Самое главное в этом деле, чтобы все УЗО в вашем щитке были от одного производителя, а не представляли из себя союзную сборную.

На этом выбор можно считать завершенным. Когда вы определились с количеством, токами утечки, номинальным током и другими многочисленными параметрами, представленным в пошаговом чек-листе, можете смело идти в магазин и говорить продавцу конкретные характеристики требуемого аппарата защиты.

Метки: выбор УЗО, номинальный ток УЗО, ток утечки УЗО, УЗО для квартиры, электромеханическое УЗО

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

1: Сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

3: Теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Таким образом будут выглядеть соединения

4: Далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО

5: Теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

Устанавливаем гребенку на автоматы и переносим рейки в щиток

6: Далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазы

7: Поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

Техника безопасности при работе с УЗО и автоматом

Причины срабатывания УЗО

Срабатывание дифзащиты не всегда происходит из-за неисправностей электропроводки или попадания человека под высокое напряжение. Условно все причины отключения можно разделить на ложные и аварийные.

К ложным случаям можно отнести следующие ситуации:

Неисправность кнопки «ТЕСТ». Эта кнопка производит проверку работоспособности защиты. Для этого при её нажатии производится подключение резистора к одной из катушек внутри дифреле. При залипании контактов кнопки происходит аварийное отключение при подаче питания и отключенных отходящих проводах.
Неисправен механизм УЗО. При неисправности рычажного механизма отключение происходит независимо от наличия напряжения, при хлопке дверью или ударах по стене. Для проверки можно постучать ручкой отвёртки по корпусу устройства.
Неправильное подключение прибора. При использовании вместо нейтрального проводника заземляющего отключение происходит при включении любого из электроприборов, подключённых к устройству. Если все аппараты отключены, а лампы выключены, то аварийное срабатывание защиты отсутствует.

Кроме ложных отключений существуют аварийные ситуации, при которых срабатывание защиты необходимо. В этих случаях отключение может спасти жизнь людям или дом от пожара:

Попадание человека по высокое напряжение. При этом через тело начинает идти ток утечки и отключение УЗО прекращает его воздействие на организм.
Нарушение изоляции. Происходит из-за попадания в электроприбор или переходную коробку влаги или разрушения изоляции.

Обзор методов проверки УЗО

Прежде всего, перечислим ситуации, когда может возникнуть необходимость в проверке УЗО.

Как проверить УЗО при покупке

Во-первых – при покупке. В данном случае недостаточно обычной проверки состояний «включено-выключено», так как необходимо подтвердить лишь тот факт, что прибор сработает при разности токов в фазовом и нулевом проводнике.

Собирать стендовую схему в магазине никто не будет, поэтому в данном случае используют самый общий вариант контроля – пропускание небольшого тока через фазовый провод. Так как сила тока в данном случае необходима небольшая, то для этих целей можно использовать батарейку.

При пропускании тока через клеммы фазовой линии должно произойти штатное размыкание коммутируемых линий. Надо отметить, что подобным образом можно проверить только электромеханические УЗО, в которых в качестве основного датчика используется дифференциальный трансформатор.

Очевидно, что таким образом проверяется только сам факт исправности прибора, но никак не правильность технических характеристик.

Вторая ситуация – перед монтажом или после ремонта распределительного щитка желательно убедиться в том, что УЗО исправен и соответствует своим техническим параметрам.

Целями такой проверки являются:

контроль соответствия тока срабатывания (до 30 мА, до 100 мА и т.д.);
подтверждение общей исправности прибора в домашних условиях.

Для их достижения достаточно собрать несложную схему, состоящую из проверяемого прибора, реостата, испытательной нагрузки и вольтметра.

Типовая цепь проверки УЗО

В качестве реостата можно использовать диммер, а нагрузочный элемент желательно собрать на базе лампы накаливания, соединив её последовательно с мощными резисторами.

После того, как схема собрана, с помощью реостата изменяется ток нагрузки и фиксируется его значение в момент срабатывания. Как правило, фактический уровень срабатывания несколько ниже, чем тот, который указан в паспорте.

Для проведения обычных профилактических проверок работоспособности в каждом УЗО должна быть встроена кнопка «Тест».

Если УЗО уже смонтировано и находится в рабочем состоянии, то самый простой вариант контроля – имитация дисбаланса с помощью этой кнопки. В независимости от того, что конкретная реализация прибора может быть от разных производителей, на нём должна быть отражена схема тестирования.

Кнопка тест со схемой

Следует отметить, что приведенные в этом разделе методы проверки имеют вспомогательный характер и не могут быть использованы для составления официальной документации.

Схема однофазного подключения

Для простоты, наглядности и наиболее легкого восприятия на схеме изображены 2 линии. Подобные схемы обычно применяются в квартирах многоэтажек. Пусть с 1 линии питается электрическая плита, а со второй – ванная комната. Из соображений безопасности, для влажного помещения выбрали УЗО с меньшим диф. током. Приведенная схема обеспечивает селективное защитное отключение (избирательное). Например, при повреждении в эл. плитке (линия 1) сработает УЗО 30 мА. При этом ванная комната (линия 2) останется в работе. Так же и в обратном случае. В случае пожара, плавки проводов, ток утечки будет расти. По мере его увеличения последовательно отключатся сначала линия 2, потом линия 1. Когда диф. ток превысит значение в 100 мА, сработает вводное УЗО и отключит ввод. УЗО 100 мА называют противопожарным.

Проверка замыкания

Если дифференциальный автомат срабатывает из-за короткого замыкания, это обнаруживается проще всего. Подключенный к линии в качестве нагрузки прибор обычно не работает. У него тоже есть предохранители, которые наверняка перегорели, корпус может быть немного закопченный или провода немного оплавленные.

Если в линии несколько приборов, то неисправный прибор отключают, а дифавтомат включают вновь. При этом он должен встать на контроль. При повторном выключении нужно смотреть, как быстро это произошло.

Если мгновенно, значит, где-то еще замыкает. Отключайте нагрузку постепенно. Убрали один прибор, включили дифавтомат, ждите реакцию.

Если защитное устройство стоит на контроле, значит и отключенный прибор неисправен, если нет, то отключаем следующий, пока не убедимся в исправности всей подключенной техники.

Если с электроприборами все нормально, то при мгновенном отключении имеется замыкание в линии. В первую очередь короткое замыкание может произойти в розетках и распределительных коробках, в местах соединений. Как проверить сеть в этом случае?

Определить неисправность можно визуально по черным от сажи проводам и оплавленной изоляции. Если и там все нормально, проверятю всю линию по участкам от дифавтомата до розеток на короткое замыкание.

Надо найти перегоревший провод и заменяете весь участок (часть линии от одного места соединения проводников до другого).

Причины срабатывания прибора

Причин отключения сети устройством защиты достаточно много, но только после их выявления можно полностью устранить неполадки. Причем найти проблемное место, чтобы избежать серьезных последствий, нужно постараться как можно скорее.

Утечка тока

Утечка в сети возникает чаще всего в случае наличия старой электропроводки. Со временем изоляция рассыхается и некоторые ее участки оголяются. Такая же проблема может возникнуть после замены старой проводки на новую, когда соединение было выполнено некачественно.

Перед тем, как забивать в стену гвоздь, чтобы повесить картину или светильник, обязательно следует выяснить расположение скрытой электропроводки

Третьей, достаточно часто встречающейся причиной, можно назвать случайное повреждение скрытой проводки. Например, вбиванием в стену гвоздя.

Замыкание земли и нуля

Правилами ПУЭ запрещено совмещать нулевые проводники и заземление. Однако некоторые нерадивые мастера отклоняют существующие «табу» и делают все по своему, невзирая на то, что таким образом во много раз усиливается угроза поражения людей электричеством.

Неблагоприятные погодные условия

Погода может значительно влиять на работоспособность защитного устройства в том случае, когда распределительный щиток находится за пределами помещения, то есть на улице. Из-за появления мельчайших частиц воды внутри конструкции может происходить срабатывание прибора.

Если на улице мороз, аппарат защиты, наоборот, может не выполнять свои функции. Связано это с тем, что низкие температуры отрицательно влияют на микросхемы и могут полностью вывести их из строя.

Известны случаи отключения сети защитным устройством во время грозы. Молния способна усиливать даже очень незначительные утечки, присутствующие в доме.

Неправильная установка самого прибора

Такой казус, как ложное отключение, может периодически происходить ввиду неправильной установки защитного устройства. Поэтому самостоятельно заниматься монтажом желательно только после досконального изучения инструкции. Сюда же можно отнести и неправильный подбор характеристик при покупке.

Неполадки в бытовых электроприборах

Выход из строя шнура, при помощью которого бытовой электроприбор подключается к сети, вызывает мгновенное срабатывание защитного устройства. Это случается и при утечке тока из внутренних запчастей, например, ТЭНа водонагревателя или обмотки двигателя какого-либо из включенных приборов.

Повышенная влажность

Бывает, что после произведения монтажа скрытой проводки трассу замазывают шпаклевкой и сразу же пытаются проверить проделанную работу. В подобных случаях защитное устройство срабатывает по причине окружения проводов влажной замазкой.

Связано это со способностью воды провоцировать утечку через микроскопические трещины и другие дефекты изоляции. Если дождаться, когда шпаклевочный материал полностью просохнет и повторить манипуляцию, скорее всего, отключение не повторится.

Когда нельзя никому доверять

Производители некоторых устройств не могут полагаться, что покупатель адекватен и в его электрощите есть защита, поэтому добавляют свою.

В виде персонального УЗО для устройства в вилке или в виде коробочки на шнуре. Если покупатель подключит бойлер пластиковыми трубами, корпус не заземлит, то при потере герметичности ТЭНа электричество по воде в трубах и пойдет через человека в заземленную ванну. Такое УЗО защищает конкретно одно устройство, и в некоторых странах существуют нормативы, обязывающие добавлять УЗО на некоторые типы устройств. Как вы можете заметить, устройство также содержит кнопочку “тест” для проверки работоспособности защиты.

Схема трёхфазного подключения

Привожу пример подключения 3-х фазного УЗО в ВРУ (вводном распределительном устройстве) частного жилого дома. Предусмотрено 3-х фазное подключение т.к. предполагается, что в доме есть 3-х фазная нагрузка (станки, электротопление, насосы). Разрешенная мощность для жилых домов физ. лиц 15 кВт, мощность ограничена вводным автоматом на 25 А. Для простоты и наглядности привожу по одному 3-х фазному и 1 фазному подключению. Предполагается, что подключена баня, сарай (схема подключения идентична схеме подключения дома). В качестве вводного использую УЗО на 100 мА (противопожарное) с выдержкой времени. Выдержка времени нужна для избирательного отключения построек, т.к. на каждую постройку есть свое противопожарное УЗО на 100 мА без выдержек, за которым следуют защитные (10 мА и 30 мА). Видео о правильном подключении УЗО на примере квартирного щитка:

Часто допускаемые ошибки при выборе УЗО?

В отличие от автоматов, здесь при выборе необходимо брать во внимание большее количество параметров: номинал, ток утечки, характеристика расцепления, тип механизма и прочее. Остановимся поподробнее на каждой ошибке

1.Неправильный номинал приведет к тому, что короткое замыкание или перегрузка линии выведет УЗО из строя. Ампераж рассчитывается по сетевым нагрузкам и выбирается с запасом. Его значение всегда должно быть равным или превышать номинал автомата.

2.Неправильно выбранный размер утечки. В большинстве квартир установлены устройства на 10мА или 30 мА. Если установить на 100 мА и больше, то это будет защита от пожара, но никак не от удара током. Их, как правило, ставят на вводе, но за ними сразу же, по принципу селективности, устанавливают меньшие номиналы.

10 мА — более безопасное, но если его установить на линию с большим количеством электроприборов, допускающих небольшие утечки, будет эффект ложного срабатывания и цепь будет разрываться автоматически при включении нескольких потребителей. В инструкциях большинства электроприборов можно найти допустимые показатели электрических потерь.

Некоторые потребители устанавливают везде 30 мА, но это нельзя делать в ванной комнате, где существует постоянный контакт с водой и 30 мА может быть просто недостаточно, чтобы обезопасить себя от риска поражения электричеством.

3.Если выбрать неправильную характеристику расцепления, например, на блоки питания поставить категорию АС, защищающую только от переменного с правильной синусоидой, то не будет срабатывания на пульсирующий и постоянный ток. Это грозит риском поражения электричеством и увеличением накрутки счетчика, из-за бесполезных потерь. Для защиты электроприборов с микросхемами используется категория А.

С чего начать проверку работоспособности УЗО

Различные устройства либо материал во время теста подвергают экстремальным ситуациям чтобы убедится в их надежности. Поэтому необходимо создать имитацию условий для срабатывания УЗО. За счет этого и проводятся все проверки.

Далее разберемся, как проверить УЗО различными способами. Устройство срабатывает, если появляется утечка тока за счет того, что по фазе идет больше напряжения, чем выходит со стороны нуля.

Но необходимо выделять установку с землей и без нее, поскольку проверка будет отличаться:

В первом варианте в случае нарушения изоляции электропроводки часть напряжения передается корпусу электроприбора и направляется по заземлению – образуется утечка и УЗО срабатывает;

Если заземление отсутствует напряжение передается на поверхность корпуса электроприбора, поскольку прохода для него нет это сохраняет полноценный баланс. Устройство еще не может сработать, но когда человек дотронется до поверхности неисправного прибора сразу произойдет срабатывание защиты. Это связано с тем, что ток пойдет по телу и это разрушит баланс в сети.

Чтобы вы имели представление о внешних характеристиках этого устройства познакомьтесь с фото УЗО. Это поможет не ошибиться во время выбора в процессе похода к торговой точке с целью его приобретения. Внешне и по принципу работы УЗО похоже на дифавтомат, но отличается наличием автоматического выключателя.

Как проверить дифференциальный автомат

К сожалению, проверка у дифавтоматов, в условиях дома, таких важных характеристик как время срабатывания, перегрузочные характеристики, ток короткого замыкания не получится. Так как для проверки этих параметров необходимо иметь специальные приборы и оборудование.

Отличие дифавтомата от УЗО

Для дома вполне достаточно проверить дифференциальный автомат на срабатывание и соответствие току утечки защиты, при котором автомат отключается и обеспечивает защиту от поражения электрическим током. Дифференциальный автомат отличается от устройства УЗО только наличием автоматического выключателя. То есть это тот же УЗО плюс автомат в одном корпусе. Поэтому все проверки на пригодность дифавтомата аналогичны тестированию УЗО.

Виды проверок дифавтомата

Существует несколько способов проверки защитных устройств на работоспособность, это:

Проверка кнопкой «ТЕСТ», расположенной на корпусе прибора.
Обычной батарейкой от 1,5 В до 9 В.
Резистором, имитирующим нарушение сопротивления изоляции электропроводки и бытовых приборов.
Простым постоянным магнитом.
Специальным электронным устройством для проверки параметров дифференциального автомата и УЗО используемых в промышленности.

Перед приобретением устройства защиты нужно знать, какие задачи оно будет выполнять. Для противопожарных целей дифавтомат и УЗО выбираются с током утечки 300 мА. Если необходима защита от поражения электрическим током, используется устройство с током утечки 30 мА. В сырых и влажных ванных помещениях или банях нужна защита с током утечки 10 мА.

Проверка кнопкой «ТЕСТ»

Эта кнопка расположена на лицевой стороне дифференциального автомата. Перед проверкой работоспособности устройства его подключают к сети. При нажатии на кнопку «ТЕСТ» защита отключает сеть. Кнопка «ТЕСТ» имитирует ток утечки, как при нарушении целостности изоляции проводов.

Проверка кнопкой тест

Нажатием этой кнопки происходит закорачивание нулевого провода входной клеммы и фазового провода на выходе устройства, через резистор, рассчитанный на ток 30 мА (или другой ток утечки, указанный на автомате). Устройство защиты отключается и обеспечивает защитную функцию. Такую проверку можно делать без нагрузки. Дифференциальный автомат может быть электромеханическим или электрическим, главное правильно подключить его к сети.

Проверка батарейкой

Проверяются такие устройства батарейкой 1,5 В — 9 В с номиналом тока утечки 10 — 30 мА. Прибор с меньшей чувствительностью 100 — 300мА от батарейки не сработает. Устройство защиты с характеристикой А сработает от батарейки подключенный к выводам любой полярностью.

А для приборов с характеристикой АС батарейку подключают одной полярностью, если устройство не сработает нужно поменять полярность батарейки (минус к выходу прибора, а плюс ко входу). Таким способом проверяются только электромеханические УЗО.

Проверка тока утечки резистором

Проверяется ток утечки дифференциального автомата резистором подключенным одним концом ко входу нулевого провода, а другим к выходу фазной клеммы. Для УЗО с током утечки 10 мА, 30 мА, 100 мА и 300 мА резистор рассчитывается по формуле: R =U/I Приблизительное значение резисторов для разных токов утечки: 10мА -22 ком, 30мА -7,3ком,100мА – 2,2ком и 300мА — 733 ом.

При проверке на ток срабатывания один конец подключается к выходной клемме фазы, а второй к входной клемме нулевого провода. УЗО должно быть подключено к сети (нагрузка не обязательна). При таком подключении резистора должна сработать защита. Иногда дифференциальный автомат не срабатывает. Это объясняется некоторым разбросом номинала резисторов.

Наглядно ток утечки проверяют последовательным соединением переменного резистора (для тока утечки 30мА)10 ком с мультиметром со шкалой переменного тока на 100 мА. Резистор желательно брать многооборотный, для плавного изменения сопротивления.

Подключают резистор с мультиметром, подают сеть на дифференциальный автомат и плавным вращением ручки резистора от максимума, засекают ток, при котором отключиться защитное устройство. Далее замеряют сопротивление переменного резистора, оно должно быть приблизительно для тока утечки 30 мА — 7,3ком. Это способ измерения пригоден для электромагнитных и электронных устройств.

Тестируем защиту постоянным магнитом

Магнитом проверить можно только электромеханическое устройство защиты, электронное устройство не сработает.

Это объясняется тем, что когда магнит подносится к одному из боков УЗО, постоянное электромагнитное поле воздействует на дифференциальный трансформатор и вызывает перекос потенциалов на выходе автомата, защита отключается. У электронного вида устройств такого дифференциального трансформатора нет.

Магнит или батарейка

Это способ самый проверки простой, он не требует монтажа устройства на испытательный стенд или в электросеть, но подходит, как уже упоминалось, только для электромеханических УЗО, не требующих для работы наличия питания.

Методика состоит в том, чтобы взвести рычаг выключателя в положение «включено» и поднести к боку устройства магнит. УЗО должно выбить (выключиться).

Если этого не происходит, то возможны следующие варианты. Магнит слишком слабый либо УЗО электронное, либо же УЗО неисправно, то тогда необходимо проверить его методом, дающим более точный результат.

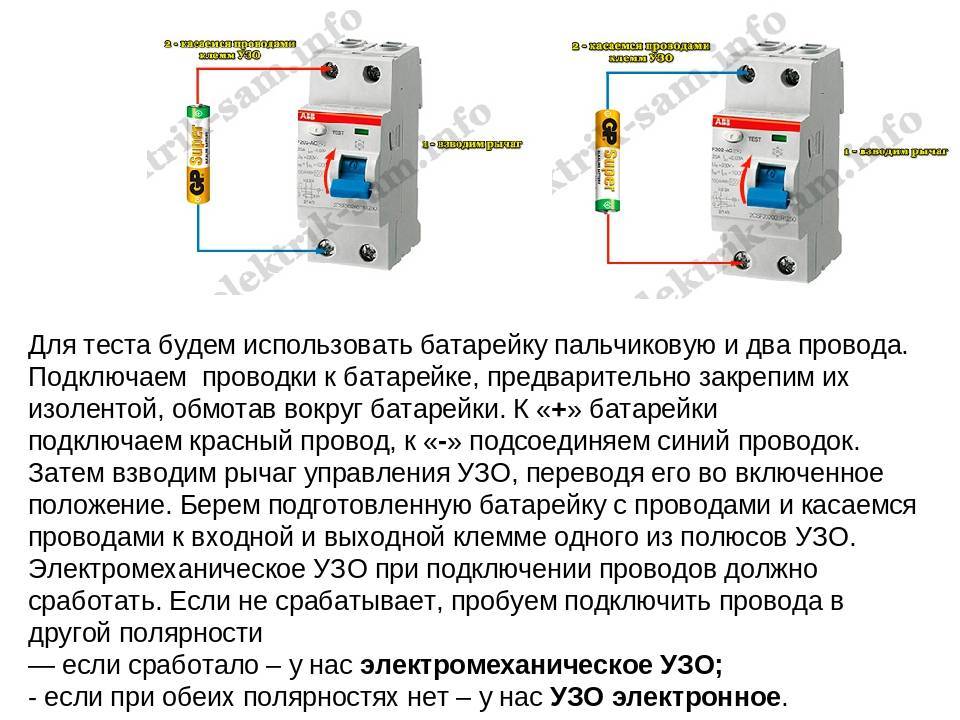

Чтобы проверить работу УЗО батарейкой, необходимо подключить провод длиной не менее 10 см к любой из верхних клемм устройства (вне зависимости от того, однофазное оно или трехфазное). К нижним клеммам отрезки провода подключаются, как правило, уже на заводе.

После этого взведите рычаг во «включено» и коснитесь оголенными проводниками плюса и минуса батарейки. Подойдет даже пальчиковая, формата АА. УЗО должно выключиться. Скорость выключения зависит от от его типа — если оно селективное, то сработает не мгновенно, а спустя заданное время (допустим, полсекунды), но сработает.

Если устройство не выбило, то поменяйте местами точки контакта с плюсом и минусом. Отсутствие срабатывания означает, что заряд батареи иссяк. Возможны также варианты, что УЗО электронное или оно неисправно.

УЗО или диффавтомат? (ВДТ или АВДТ?)

Производители, с заботой о нас объединили в одном корпусе два устройства – УЗО для защиты от поражения электрическим током и автоматический выключатель для защиты от сверхтока, назвав это АВДТ – Автоматический Выключатель Дифференциального Тока. Продавцы скорее отреагируют на жаргонное название “диффавтомат”. Достоинств у такого гибрида не так много – оно компактное, и оно интуитивно понятное (один рычажок, а не два). А вот недостатки есть:

Оно лишает гибкости проектировщиков, например поставить одно УЗО и несколько автоматов или наоборот, несколько УЗО и один автомат.
Оно усложняет поиск неисправности, так как обычно отсутствует индикация и сложно понять, почему оно отключилось (варианты: сработал тепловой расцепитель, электромагнитный расцепитель или электромагнит от дифференциального тока)
Запихивание нескольких устройств в компактный корпус всегда заставляет разработчиков идти на компромиссы.

На мой личный взгляд применение АВДТ оправдано только при апгрейде электрощитка, когда места внутри нет, а дифф. защиту хочется. Тогда можно вынуть автоматические выключатели шириной один модуль и воткнуть АВДТ шириной один модуль, и перекоммутировать провода. Щиток в таком случае расширять не придется. В остальных случаях, по моему мнению, предпочтительнее комбинация УЗО+автоматический выключатель.

Проверка функций УЗО

Существует пять действенных способа проверки на исправность системы отключения дифференциального автомата на ток утечки:

специальной кнопкой на корпусе выключателя;
гальваническим элементом, вырабатывающим напряжение в ходе химической реакции, попросту говоря, батарейкой;
имитацией ухудшения сопротивления изоляции, подключая резистор в цепь устройства;
с помощью постоянного магнита;
с помощью специального точного электронного прибора, выпускаемого для этих целей.

Рассмотрим каждый из способов проверки дифавтомата более подробно.

При нажатии на кнопку проверки работоспособности дифференциального автомата сразу же должно произойти автоматическое отключение его, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка тест не работает, последующая эксплуатация не будет обеспечивать надёжной защиты при пробое. Проверять таким способом стоит при правильно подключенном в сеть выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, срабатывать не будут. Данные автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от попадания под опасный ток, даже при обрыве нулевого подводящего проводника.

Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется на видео-уроке:

Стоит заметить, что для правильной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключение потребителей, то есть нагрузки к его полюсам.

Данным способом проверяются как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, предназначенные для трёхфазных цепей. Дело в том, что любое дифференциальное защитное устройство работает на сравнении входящих и исходящих токов, а замыкая контакты батарейки на одном из полюсов автомата, имитируется перекос этих токов, от чего и срабатывает механизм отключения.

На видео ниже наглядно показывается, как проверить дифавтомат с помощью батарейки:

I = U/R

Отсюда R = U/I, где величина напряжения зависит от величины его в сети, то есть 220 В, а ток указан на самом дифференциальном автомате. Например, при указанном токе утечки 10 mA: 220В/10mA = 22 кОм, а при 30 mA: 220В/30 mA = 7,3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно выставить его на амперметр и подключить последовательно к резистору.

Данное испытание можно проделать и лампочкой, но у неё очень низкое сопротивление и придется всё равно подключать дополнительный резистор. Для плавного изменения тока, можно в цепь также подключить диммер, применяющийся как регулятор яркости освещения ламп.

О том, как проверить дифавтомат с помощью резистора, подробно рассказывается на видео:

Таким способом в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, наведётся магнитное поле, которое и даст сигнал на отключение автомата. Так проверить можно только электромагнитные, но никак не электронные дифавтоматы.

Данное устройство на уровне лабораторных исследований может произвести проверку и испытание как устройств защитного отключения, так и других более сложных измерений, вплоть до испытания высоковольтного электрооборудования. Но его стоимость для бытового использования, довольно, высока.

На видео наглядно показывается испытание дифференциального автомата измерителем UNI-T UT 582:

Вот мы и рассмотрели, как проверить дифавтомат на работоспособность батарейкой, магнитом и другими действенными способами. Надеемся, предоставленная информация была для вас полезной и понятной!

Рекомендуем также прочитать:

Как проверить УЗО на срабатывание
Причины срабатывания дифференциального автомата
Причины поражения электрическим током

Как проверить УЗО самостоятельно – четыре простых способа
