Внутренний блок
Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:
Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.
Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена. По капиллярным сосудам движется хладагент с определенной скоростью и температурой.
Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.
У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.
Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.
Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.
Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.
Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.
Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.
Конструкция
Прибор может быть в виде моноблока или иметь двухмодульную конструкцию. Устройство представляет из себя замкнутую систему, по которой движется хладагент — чаще всего фреон R-22, R-410.
Из чего состоит кондиционер:
- Компрессор — предназначен для сжатия фреона и обеспечения его движения к теплообменнику;
- Конденсатор — расположен в выносном блоке, попадая на охлаждённую поверхность теплообменника, хладагент переходит в жидкое состояние;
- Испаритель — находится во внутреннем корпусе, поглощает тепло, способствуя попаданию холодного воздуха в комнату, превращает хладагент в газ;
- Регулятор давления (капиллярная трубка, дроссель) выполняет функции резкого снижения p и t фреона;
- Вентилятор — генерирует воздушную струю, направленную на теплообменники.

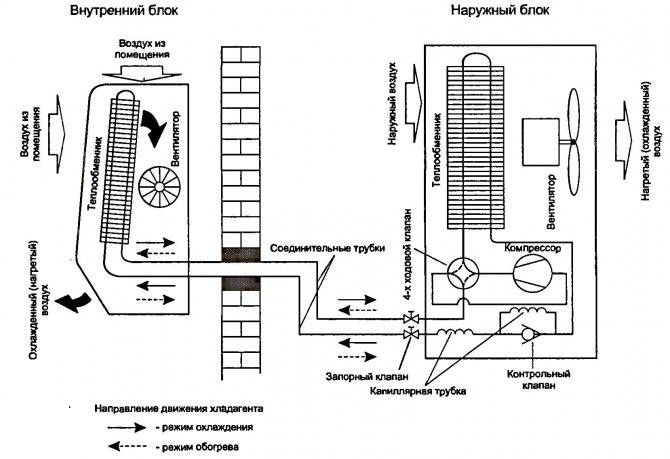

Классическая схема кондиционера,его работы представлена на рисунке.
Схема кондиционера в режиме охлаждения наглядно показывает, как при испарении хладагент поглощает, а при конденсации отдаёт тепло. Принцип действия кондиционера — забор тепловой энергии на одном теплообменнике и отдача на другом называется парокомпрессионным холодильным циклом.
Как работает кондиционер?
В компрессор поступает фреон в виде газа при незначительном p 3-5 атм и t +10-20˚С. В агрегате газообразная субстанция достигает давления 15-25 атм с одновременным повышением t до +70-90˚С.
Охлаждающий агент под давлением движется к конденсатору, где обдуваемый вентилятором остывает и превращается в жидкость, выделяя при этом тепловую энергию. Воздух, выходящий из конденсатора, нагревается. Охлаждающая жидкость покидает теплообменник с температурой на 10-20˚ превышающей окружающий воздух.
В дросселе, представляющем из себя тонкую трубку, выполненную из меди в виде спирали, температура и давление фреона согласно законам физики снижается, частично испаряясь. После регулятора давления смесь парообразной и жидкой фракций хладагента поступает в испаритель.
Испаритель превращает фреон в газообразную форму с поглощением тепла. Воздух, прогоняемый вентилятором через испаритель остывает и подаётся в помещение. Газ с низкой температурой и давлением вновь засасывается компрессором. Процесс повторяется.
Возможные неисправности системы
Чтобы не навредить кондиционеру, необходимо знать, от чего он может поломаться. Вот наиболее распространенные причины:
Забился воздушный фильтр
О подобном свидетельствует значительное ослабление воздушного потока, дующего из кондиционера.
С определенной периодичностью фильтр нужно промывать проточной водой, в результате чего его рабочие качества будут восстановлены.
Если даже после очистки фильтра ситуация не изменилась, осмотрите испаритель: возможно, на нем тоже накопилось немало пыли.
Во внутреннем блоке завелась нежелательная органика
Об этом владелец сразу узнает по неприятному запаху. Микробы селятся и размножаются на испарителе, где образуется живительный конденсат. Радиатор следует обработать специальным дезинфицирующим составом.
Забилась система отвода конденсата
В этом случае из внутреннего блока будет литься вода. Обычно засорение вызывается пылью.
Она содержится в прогоняемом через кондиционер воздухе, и часть ее оседает на влажном от конденсата испарителе.
Затем вместе с влагой она стекает в отводную трубку и забивает ее. После прочистки системы вода будет уходить по проектному пути.
Вышел из строя компрессор
Некоторые пользователи пытаются греться кондиционером даже при падении температуры на улице ниже +5 градусов, хотя его компрессор на это не рассчитан (это не касается некоторых специальных моделей). В результате агрегат выходит из строя. Чтобы прибором можно было пользоваться и в мороз, нужно установить систему обогрева компрессора.
Гидроудар
Фреон не успевает испариться из-за переохлаждения, что может быть вызвано двумя причинами: запуском прибора в морозную погоду и засорением фильтров пылью (испаритель хуже обдувается теплым воздухом из помещения).
Типы кондиционеров
Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.
Кондиционеры сплит – системы
Устройства типа сплит прекрасно подходят для маленьких комнат.
Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.
Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.
Кондиционеры потолочного типа
В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.
Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.
Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.
Сплит-система
Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.
В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.
А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.
Промышленные кондиционеры
Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.
Мультизональные устройства. Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.
Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.
«Чиллер-фанкойл». Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».
Схема чиллер-фанкойл 2
Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.
Центральные и крышные кондиционеры. Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.
Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.
По возможности лучше выбирать крышные моноблоки, которые более простые в установке.
Возможные неисправности системы
Поломки
Сегодня для того, чтобы установить и успешно настроить такую систему у себя дома или в офисе, не обязательно знать, как работает компрессор кондиционера. А вот разбираться в некоторых возможных сбоях устройств кондиционирования надо.
Гидроудар происходит по нескольким причинам.
В основном такое случается с дешевыми кондиционерами, которые спроектированы не совсем корректно. Поэтому при малейших перебоях температур они могут преподносить неприятные сюрпризы. Гидроудар может случиться при запуске кондиционера в помещении с отрицательными температурами. Для недорогой системы достаточно температуры минус 10-12 градусов, чтобы выйти из строя.
Загрязненные фильтры тоже становятся причиной гидроудара. За кондиционерами необходимо следить. Желательно регулярно проводить профилактический осмотр системы, чтобы избежать дорогостоящего ремонта.
Еще одна неисправность кондиционеров связана с утечкой фреона. Обычно такое бывает при неправильном монтаже трубок. Иногда утечки случаются в недорогих плохо спроектированных системах. Среди очень дешевых моделей кондиционеров можно встретить заводской брак, когда трубки просто либо плохо прикручены, либо изначально имеют течь. Определить утечку фреона можно визуально у работающей системы. Она вызывает промерзание на задней стенке кондиционера.
Поэтому лучше монтировать сплит-систему с привлечением профессионалов, которые не первый раз занимаются установкой таких агрегатов.
Принцип работы и схема кондиционера
Кондиционер представляет собой довольно простой прибор, основные конструктивные узлы которого не представляют особой сложности. Поэтому подробно разберем его принцип работы, который также предельно прост.
Как работает обычный кондиционер?
Испаряющиеся жидкости поглощают тепло, а при конденсации (переходе из газообразного обратно в жидкое состояние) активно выделяют его. И эти физические явления традиционно лежат в основе принципа работы кондиционеров.
Вы можете убедиться, что этот метод отвода тепла эффективен и дома. Например, нанесение на поверхность кожи спиртосодержащего раствора, который быстро испаряется и оставляет ощущение холода. По мере того как тепло с поверхности тела поглощается и выводится в боковом направлении.
Проще говоря, в основе работы любого современного кондиционера лежат процедуры кипячения (с поглощением тепла) и конденсации (с выделением тепла). Во время этих процессов тепло поглощается / выделяется в соответствии с формулами, показанными на графике. Где Q – количество тепла, L – удельная теплота испарения, а m – масса вещества
точно так же и в комнате. Причина в том, что жидкий хладагент, попадая во внутренний блок кондиционера, активно и в больших количествах поглощает избыточное тепло, при этом его температура значительно повышается.
В результате он испаряется и перемещается в наружный блок (обычно расположенный за пределами здания). Там, где под воздействием более холодного воздуха, в значительных количествах обдуваемого вентилятором, происходит обратный процесс.
На фото испаритель кондиционера. Которая по внешнему виду напоминает обычный радиатор. На самом деле это так. Поскольку конструкция этого элемента обеспечивает максимально эффективный обдув помещения теплым воздухом, от которого теплоноситель поглощает тепло, поэтому в помещении становится прохладнее
То есть происходит конденсация, в результате чего теплоноситель снова становится жидким, при этом в результате выделяется тепло. Затем последует новый цикл и так до бесконечности.
Принципиальная схема работы оборудования
Независимо от типа, типа и названия кондиционера, процесс воздушного охлаждения всегда один и тот же. Затем после зажигания хладагент подается в испаритель. Кроме того, его давление составляет 3-5 атмосфер, а температура – от 10 до 20 ° C.
Кроме того, в газообразном состоянии фреон перемещается в компрессор. А затем сжимается до 15-20 атмосфер. К тому же теплоноситель нагревается до 70-90 ° С.
На схеме в упрощенном виде показан принцип работы любого современного кондиционера. Таким образом, на рисунке видно, что охлаждающая жидкость, охлаждаемая в конденсаторе, поступает в регулятор расхода (расширительный клапан). Там, где его давление снижается, что позволяет жидкости еще больше остыть. Затем хладагент транспортируется в испаритель, где и происходит основной процесс. То есть воздушное охлаждение с одновременным нагревом теплоносителя
Затем газ поступает в конденсатор, который активно продувается вентилятором. В результате действия обдуваемого воздуха с более низкой температурой фреон выделяет тепло, что приводит к его переходу в жидкое состояние.
Однако его температура остается на 10-20 ° C выше, чем у окружающего воздуха. Эта проблема решается, когда жидкость перемещается через термостатический клапан. Где давление хладагента снова падает до 3-5 атмосфер. Это позволяет фреону охладиться дальше и готов к новому циклу поглощения тепла, после чего он снова подается в испаритель.
На рисунке представлена принципиальная схема кондиционера. В этом случае внутри помещения располагается агрегат, оборудованный испарителем. А второй, с конденсатором, не горит. Это позволяет сделать процедуру теплообмена максимально эффективной. Также на блоке, который находится на улице, всегда стоит компрессор, который является самой шумной частью конструкции
Особенности работы кондиционера
Кондиционеру для работы требуется электричество, но это выгодно, так как он имеет довольно высокий КПД.
Но если в сети наблюдаются регулярные перепады напряжения, то во избежание поломок данного вида климатического оборудования необходимо сразу установить стабилизатор.
Несмотря на простой и эффективный метод теплообмена, всегда нужно помнить, что кондиционер будет соответствовать заявленным характеристикам только при регулярном обслуживании.
Типы кондиционеров
Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.
Кондиционеры сплит – системы
Устройства типа сплит прекрасно подходят для маленьких комнат.
Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.
Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.
Кондиционеры потолочного типа
В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.
Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.
Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.
Сплит-система
Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.
В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.
А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.
Промышленные кондиционеры
Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.
Мультизональные устройства. Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.
Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.
«Чиллер-фанкойл». Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».
Схема чиллер-фанкойл 2
Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.
Центральные и крышные кондиционеры. Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.
Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.
По возможности лучше выбирать крышные моноблоки, которые более простые в установке.
Zanussi ZACM-08 MP-III/N1 — 4 место
Отличается максимально компактным размером. Прибор не требует дополнительной установки, а небольшой вес позволяет переносить кондиционер по всему дому.
Модель дополнительно оснащена режимами охлаждения, осушения воздуха и фильтрации. При использовании этот напольный кондиционер практически не образует конденсата, благодаря функции автоматического испарения.
К основным характеристикам Zanussi ZACM-08 MP-III/N1 относятся:
- работает в помещениях площадью не более 20 кв.м.;
- высокий класс энергоэффективности;
- отсутствует функция ионизации воздуха;
- нет режима обогрева;
- есть таймер включения и выключения режимов;
- имеет средние показатели по уровню шума.
Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров
Чтобы избежать появления конденсата во влажных помещениях, с прибором дополнительно поставляется специальная трубка. Ее выводят в окно, чтобы вывести лишнюю влагу.
Работа в режиме охлаждения
Принцип действия кондиционера в режиме охлаждения – фреон испаряется во внутреннем блоке, а конденсация происходит во внешнем. При работе в режиме обогрева, процесс обратный. Вот как это происходит: под давлением из испарителя по трубкам, в компрессор попадает газообразный фреон, компрессор сжимает его до определённого давления, тем самым нагревая газ до ещё большего состояния. После чего, хладагент обдувается вентилятором, и переходит в жидкое состояние. Воздух всасываемый куллером обдува соответственно нагревается и выходит из блока. Далее жидкий фреон в тёплом состоянии и под давлением попадает на ТРВ (терморегулирующий вентиль) или дроссель, где давление и температура хладагента понижается, а также часть его испаряется. Жидкий и испарённый фреон попадает из дросселя в испаритель, где окончательно испаряется и поглощает оставшееся тепло, а воздух, подаваемый вентилятором с комнаты, охлаждается и подается обратно. Газообразный хладагент, в свою очередь, возвращается обратно во внешний блок. Процесс цикличен.
Процесс обогрева квартиры кондиционера обратный охлаждению, поэтому описывать его нет смысла.
Так как сплит-система кондиционера имеет в себе электродвигатель и компрессор, то он потребляет электроэнергию. И как известно немало. Однако стоит знать, что агрегат трансформирует почти в три раза больше энергии, чем потребляет сам. Это особенно заметно, когда прибор используется в качестве обогревателя помещения, так как он потребляет всего один КВт электроэнергии, а трансформирует её в теплоэнергию превышающую показатель потреблённого в 3-4 раза.
Как отремонтировать кондиционер своими руками
Принцип работы инверторного кондиционера
Разберемся, каков принцип работы кондиционера инверторного типа. Основным элементом такого оборудования является инвертор. Это устройство позволяет увеличить эксплуатационный срок климатического оборудования в 1,5 раза и экономит до 30 средств на оплату электроэнергии в сравнении с линейными кондиционерами.
Принципиальная схема электропитания инверторного оборудования выглядит следующим образом:
— переменный ток преобразуется в постоянный;
— параметры постоянного тока регулируются в зависимости от необходимой мощности охлаждения;
— постоянный ток трансформируется обратно в переменный.
Такой принцип работы кондиционера (схема преобразования напряжения) обеспечивает непрерывную работу кондиционера с выбором необходимой мощности компрессора.
Схема работы традиционных кондиционеров (вкл.\выкл.) заключается в том, что компрессор работает на охлаждение до достижения в помещении необходимого температурного режима, после чего происходит его отключение. Когда температура в помещении увеличивается на несколько градусов, происходит включение компрессора и т.д. В результате такой цикличной работы оборудование испытывает большие пусковые нагрузки и потребляет больше электроэнергии. Эти моменты ускоряют износ компрессора, так как в период отключения масло компрессора стекает в картер и в момент старта он работает с малым количеством смазывающего материала.
Описанные выше перегрузки несвойственны для инверторного оборудования, так как принцип его работы не предполагает частых пусков. Инвертор после достижения нужных температурных параметров в помещении переходит в режим работы на минимальной мощности. Это продлевает срок службы компрессора, снижает уровень шума и потребление электроэнергии. К тому же, инверторное климатическое оборудование обеспечивает более комфортный микроклимат в помещении, так как точнее поддерживает температурные параметры.
Учитывая более высокую производительность инверторного кондиционера при экономичном потреблении электрической энергии, можно сделать вывод об экологичности такого оборудования.
Соединение и подключение межблочных кабелей кондиционера
клеммная колодка с проводами Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.
Вот основные требования к розетке:
Розетка должна иметь заземление или дифференциальное реле;
Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства;
Кондиционер не размещают на одной линии с другими мощными приборами;
Запрещено запитывать прибор с розетки, если используется алюминиевая проводка
Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения;
Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии;
Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами.
При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.
Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.
Маркировка клемм для on/off моделей сплит-систем:
- 1 – питание компрессора;
- 2(N) – общая нейтраль;
- 3 – четырехходовой клапан;
- 4 – вентилятор внешнего блока;
- (земля).
Маркировка клемм для инверторных моделей сплит-систем:
- 1 – питание;
- 2(N) – нейтраль;
- 3 – управление;
- (земля).
Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.
Этапы
Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:
- Снимают декоративную панель с блока.
- Снимают защитную крышку с разъемов и фиксатор шнура.
- Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
- Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
- Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
- Фиксаторами хорошо закрепляют межблочный провод.
- Устанавливают на место клеммную крышку.
Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.
В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.
Зачем кондиционеру фреон
Каждый слышал, заводской фреон опасен для окружающей среды, вызывает необходимость утилизации кондиционеров (холодильников) специальным образом. Можем добавить, первые холодильники, кондиционеры опасны для жизни. Утечка четырехвалентного оксида серы грозила обитателям дома. Хотя фреоны были опасны, кондиционеры обязаны широкому распространению в быту открытию 20-х годов: новый класс веществ. Новые не столь смертоносны, давая 100 очков форы применяемым холодильниками ранее. Класс веществ получил название фреоны.
Сегодня соединения, название которых начинается буквой R, оканчивается трехзначным числом, содержат в техническом описании гордый термин озонобезопасные. Не причиняют вреда непостоянному слою атмосферы, который, игнорируя смехотворную толщину 2-3 миллиметра, поглощает львиную долю ультрафиолетового излучения, делая возможным существование жизни планеты. Разрушение озонового слоя вызывает рак кожи, другие патологии. Общественные международные организации, ратующие за сохранность окружающей среды, накинулись хаять изготовителей кондиционеров и холодильников.
Неспроста. Редкий фреон безопасен, новый окружающей среды приносит мало вреда. Некоторые хладагенты вдобавок не воспламеняются. Кондиционеры считаем достаточно безопасным
Почему придается важное значение. Первые оконные кондиционеры выпускались в едином корпусе
Моноблоки существуют сегодня, уходят в прошлое, уступая место сплит-системам. Одна особенность новичков с непривычным слуху названием обеспечила популярность. Кондиционеры сформированы двумя блоками:
- Наружный.
- Внутренний.
Собственно, дифференциацией узлов новые кондиционеры получили название. Меж блоками проложена магистраль фреона. Традиционно утепленный, защищенный шланг. Безотносительно степени герметизации составных частей кондиционера, фреон потихоньку утекает в окружающую среду. Возможен разрыв магистрали, процесс пройдет быстрее. Кондиционер выйдет из строя, город получит очередную дозу вредного фреона.
Сплит происходит от английского разделять. В режиме охлаждения наружный блок содержит конденсор, внутренний — испаритель. Бывают другие режимы? Конечно! Типичный кондиционер (сплит-система) работает на обогрев. Достигается наличием четырехклапанного переключателя, благодаря узлу конденсор, испаритель меняются местами. Фреон начинает течь в обратном направлении.
Наверное, интересно, зачем связываться с фреоном, если материал такой опасный. Почему не строить кондиционеры на основе воздуха. Фреон обладает одним незаменимым свойством — легко меняет агрегатное состояние. Превращается из жидкости в газ, забирая гигантское количество тепла. Обратный процесс сопровождается поглощением изрядного объема. Причем происходит при удачных температурах: 2 градуса на испарителе, 65 градусов на конденсоре. Сочетание феноменально, иначе фреоны не стали бы использоваться для производства кондиционеров.
