Как рассчитать мощность газового котла отопления: формулы и пример расчета

Как рассчитать мощность котла отопления

Проведение расчетов, как правило, доверяют квалифицированным специалистам. Это обосновано множеством нюансов, которые необходимо учесть. Но к платной услуге прибегает не каждый владелец дома, поэтому все делается самостоятельно.

Что нужно учесть для проведения расчетов

Отопительная система должна обеспечивать комфортную температуру в доме на постоянной основе. Нормой считается в соответствии с действующими регламентами +20-+22℃. Чтобы определить необходимую для этого мощность котельного оборудования, учитывайте следующее:

  • информация по обслуживаемой площади;
  • показания низких температур на улице в зимнее время (самая холодная неделя);
  • суммарный расчет теплопотерь.

Первые два пункта легко определить самостоятельно. Здесь нужны высота потолков, длина и ширина стен, количество окон и наружных конструкций. Показания термометра можно найти в таблицах. Утечки тепла происходят через все конструкции дома. Поэтому для общего итога эффективнее будет вести расчеты для каждой комнаты отдельно и суммировать результаты. Здесь нужно учесть множество факторов, о которых речь пойдет ниже.

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

  • 10 кВт на 100 кв.м;
  • 15 кВт на 150 кв.м;
  • 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

  • атмосферные условия в местности;
  • размер жилой постройки;
  • коэффициент теплопроводности стены;
  • фактическую теплоизоляцию здания;
  • систему регулировки мощности газового котла;
  • объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

  • 0.7 до 0.9 южные территории РФ;
  • 1.0 до 1.2 центральные регионы РФ;
  • 1.2 до 1.5 Московская область;
  • 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

  • ванная комната – 8.0-9.0 л/мин;
  • душевая установка – 9 л/мин;
  • унитаз – 4.0 л/мин;
  • смеситель в мойке – 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

  • 100 л, Мо – 24кВт, 14 мин;
  • 120 л, Мо – 24кВт,17 мин;
  • 200 л, Мо – 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Типовые расчеты мощности приборов

Не существует единого алгоритма для расчетов как одно, так и двухконтурных котлов – каждую из систем требуется подбирать отдельно.

Формула для типового проекта

При подсчёте требуемой мощности для обогрева дома, построенного по типовому проекту, то есть с высотой помещений не более 3 метров не учитывается объём помещений, а показатель мощности вычисляют следующим образом:

  1. Определяют удельную тепловую мощность: Ум = 1 кВт/10 м2;
  2. Далее рассчитывают требуемую мощность для обогрева дома.

Рм = Ум * П * Кр, где

П – величина, равная сумме площадей отапливаемых помещений,

Кр – поправочный коэффициент, который берётся в соответствии с климатической зоной, в которой расположена постройка.

Некоторые значения коэффициента для различных регионов России:

  • Южные – 0,9;
  • Расположенные в средней полосе – 1,2;
  • Северные – 2,0.
  • Для Московской области берут значение коэффициента, равное 1,5.

Данная методика не отражает главных факторов, влияющих на микроклимат в доме, и лишь приблизительно показывает, как рассчитать мощность газового котла для частного дома.

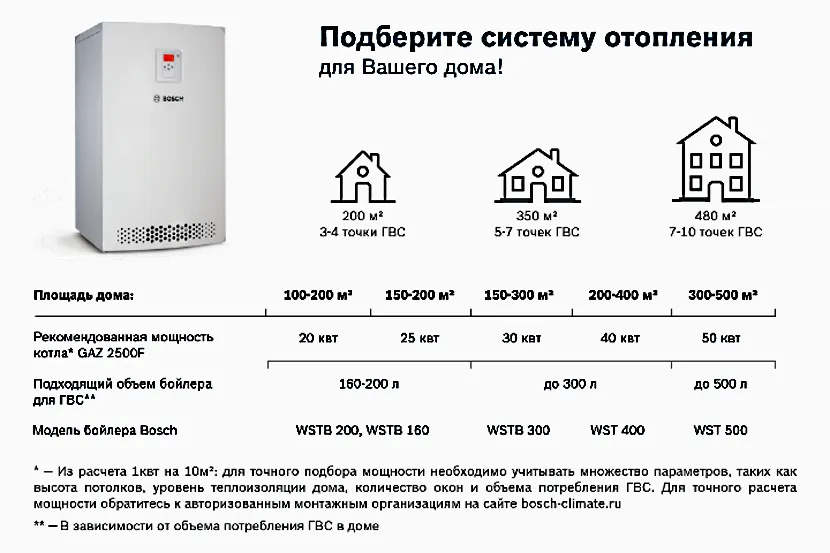

Некоторые производители выпускают памятки-рекомендации, но для точных расчетов все-таки рекомендуют обращаться к специалистам Источник parki48.ru

Пример расчёта для одноконтурного прибора устанавливаемого в помещении с площадью 100 м2, расположенном на территории Московской области:

Рм = 1/10 * 100 * 1,5 = 15 (кВт)

Расчеты для двухконтурных приборов

Двухконтурные приборы имеют следующий принцип действия. Для отопления вода нагревается и поступает по отопительной системе в радиаторы, которые отдают тепло окружающей среде, таким образом нагревая помещения и охлаждаясь. При охлаждении вода поступает обратно для нагрева. Таким образом, вода циркулирует по контуру отопительной системы, и проходит циклы нагрева и передачи в радиаторы. В момент, когда температура окружающей сред становится равной заданной, котел переходит на некоторое время в режим ожидания, т.е. временно перестает нагревать воду, после заново начинает нагрев.

Для бытовых нужд котел нагревает воду и подает её в краны, а не в отопительную систему.


Двухконтурная отопительная система Источник idn37.ru

При вычислении мощности прибора с двумя контурами обычно к полученной мощности прибавляют ещё 20% от расчетной величины.

Пример расчёта для двухконтурного прибора, который устанавливается в помещении с площадью 100м2; коэффициент взят для Московской области:

  1. Рм = 1/10 * 100 * 1,5 = 15 (кВт)
  2. Ритоговая = 15 + 15*20% = 18 (кВт)

Расчет для разных видов отопительных котлов

Степень эффективности системы отопления зависит в первую очередь от правильного выбора ее типа. И разумеется, от точности произведенного расчета необходимой производительности котла отопления. Если же расчет тепловой мощности системы отопления был проведен недостаточно точно, то неизбежно возникнут негативные последствия.

При теплоотдаче котла меньшей, нежели требуемая, зимой в комнатах будет холодно. В случае избыточной производительности будет перерасход энергии и, соответственно, денег, затрачиваемых на отопление постройки.

Система обогрева дома

Чтобы избежать этих и других проблем, недостаточно одного лишь знания того, как рассчитать мощность котла отопления.

Необходимо еще учесть особенности, свойственные системам, использующим разные виды отопителей (фото каждого из них вы сможете увидеть далее по тексту):

  • твердотопливный;
  • электрический;
  • жидкотопливный;
  • газовый.

Выбор того или иного типа во многом зависит от региона проживания и уровня развития инфраструктуры. Немаловажным является наличие возможности приобретения определенного вида топлива. И, конечно же, его стоимости.

Твердотопливные котлы

Расчет мощности твердотопливного котла необходимо производить с учетом особенностей, характеризующихся следующими чертами таких обогревателей:

  • невысокой популярностью;
  • относительной доступностью;
  • возможностью автономной работы — она предусмотрена в целом ряде современных моделей этих устройств;
  • экономичностью в процессе эксплуатации;
  • необходимость наличия дополнительного пространства для хранения топлива.

Твердотопливный отопитель

Еще одной характерной чертой, которую следует учесть, производя расчет мощности отопления твердотопливным котлом, является цикличность получаемой температуры. То есть в отапливаемых с его помощью помещениях, суточная температура будет колебаться в пределах 5ºС.

Поэтому такая система является далеко не самой лучшей. И при возможности следует от нее отказаться. Но, если же, это невозможно, есть два способа того, как сгладить имеющиеся недостатки:

  1. Использование термобаллона, который нужен для регулировки подачи воздуха. Это позволит увеличить время горения и сократить число топок;
  2. Применение водяных теплоаккумуляторов, имеющих емкость от 2 до 10м². Они включаются в систему обогрева, позволяя снизить энергозатраты и, тем самым, экономить топливо.

Все это позволит уменьшить требуемую производительность твердотопливного котла для отопления частного дома. Следовательно, эффект от применения этих мер нужно учитывать, производя расчет мощности системы отопления.

Электрические котлы

Электрические котлы для отопления дома характеризуются следующими особенностями:

  • высокой стоимостью топлива – электроэнергии;
  • возможными проблемами из-за перебоев в сети;
  • экологичностью;
  • простотой управления;
  • компактностью.

Электрический котел

Все эти параметры, стоит учесть, производя расчет мощности электрического котла отопления. Ведь он приобретается не на один год.

Жидкотопливные котлы

Они имеют следующие характерные черты:

  • не экологочичны;
  • удобны в эксплуатации;
  • требуют дополнительного пространства для хранения топлива;
  • имеют повышенную пожароопасность;
  • используют топливо, цена которого довольно велика.

Жидкотопливный обогреватель

Газовые котлы

В большинстве случаев являются наиболее оптимальным вариантом организации системы обогрева. Бытовые газовые котлы отопления обладают следующими характерными чертами, которые надо учесть, делая расчет мощности отопительного котла:

  • простота эксплуатации;
  • не требуют места для хранения топлива;
  • безопасны в эксплуатации;
  • невысокая стоимость топлива;
  • экономичность.

Газовый котел

Какой газовый котел выбрать для отопления 100 кв. м?

Какой газовый котел выбрать для дома площадью 100 кв. м? Ответ на этот вопрос зависит от многих факторов, поэтому рассмотрим его подробнее.

Во многих источниках написано, что мощность газового котла определяется из расчета, что для обогрева 10 кв. м. достаточно 1 кВт энергии. Добавив сюда 20% мощности для работы при сильных морозах, и получим, что газовый котел на 100 кв. м. должен обладать мощностью 12 кВт. Однако этот вариант подходит только в случае, если:

  • стены, пол и крыша дома хорошо утеплены;
  • высота потолков не превышает 2,7 м;
  • окна и двери обладают достаточной герметичностью и не продуваются;
  • агрегат будет использоваться только для отопления.

Важно определиться, для каких целей Вам нужен газовый котел. Если агрегат необходим не только для отопления, но и для снабжения горячей водой, то следует увеличить полученную мощность еще на 20-30%. Но прежде, чем приобрести газовый котел для отопления и ГВС, следует подсчитать, хватит ли вырабатываемой горячей воды для Ваших нужд

Но прежде, чем приобрести газовый котел для отопления и ГВС, следует подсчитать, хватит ли вырабатываемой горячей воды для Ваших нужд.

Приблизительный расход воды разными приборами следующий:

  • на ванну тратится около 9 л в минуту;
  • на душ – 8-9 л в минуту;
  • кран – 4 л в минуту;
  • туалет – 4 л в минуту.

Если у Вас имеются дополнительные потребители мощности в виде полов с подогревом, оранжереи и прочих конструкций, то необходимое количество энергии увеличится еще на 25%.

Если дом плохо утеплен или потолки в нем выше 3 м, оптимальную мощность отопительного устройства рассчитывают по специальным формулам. Лучше доверить эту работу специалистам, они смогут учесть в расчете каждый нюанс Вашего дома, который увеличивает потребление тепла.

Для стандартного дома площадью 100 кв. м. наилучшим вариантом будет газовый котел компактных размеров с закрытой камерой сгорания и дымоходом коаксиального типа. Такой агрегат не займет много места, ему ненужно устройство отдельной котельной, так как продукты сгорания не смогут попасть в помещение, а полностью выводятся через коаксиальную трубу.

Siberia 11К

Напольный двухконтурный газовый агрегат отечественного производства Siberia 11К оборудован открытой камерой сгорания и теплообменниками из углеродистой стали. Способен работать как на магистральном, так и на сжиженном топливе. Котел имеет следующие характеристики:

  • номинальная мощность – 11,6 кВт;
  • площадь отопления – до 125 кв. м.;
  • расход газа – 1,18 м³/ч;
  • КПД = 90%;
  • ГВС при t=35°C — 3,8 л/мин.

RGA 11K

Напольный двухконтурный газовый котел RGA 11K произведен в России. Он оборудован атмосферной горелкой и стальными теплообменниками. Работает как на магистральном, так и на сжиженном топливе. Агрегат обладает такими характеристиками:

  • номинальная мощность – 11,6 кВт;
  • площадь отопления – до 125 кв. м.;
  • расход газа – 1,18 м³/ч;
  • КПД = 90%;
  • ГВС при t=35°C — 3,5 л/мин.

Protherm Пантера 12KTO

Настенный одноконтурный газовый котел Protherm Пантера 12KTO производства Словакии предназначен для отопления, но может производить горячую воду при подключении бойлера косвенного нагрева. Оборудован топкой закрытого типа. Работает как на магистральном, так и на сжиженном топливе. Обладает следующими характеристиками:

  • номинальная мощность – 12,1 кВт;
  • площадь отопления – до 120 кв. м.;
  • расход газа – 1,4 м³/ч;
  • КПД = 92%.

Protherm Гепард 12 MOV

Настенный двухконтурный газовый агрегат Protherm Гепард 12 MOV произведен в Словакии. Он оборудован двумя теплообменниками и открытой камерой сгорания. Газовый котел имеет такие характеристики:

  • номинальная мощность – 12 кВт;
  • площадь отопления – до 120 кв. м.;
  • расход газа – 1,44 м³/ч;
  • КПД = 92%;
  • ГВС при t=35°C — 5,5 л/мин.

BAXI MAIN 5 14 F

Настенный двухконтурный газовый котел итальянского производства BAXI MAIN 5 14 F оборудован закрытой камерой сгорания. Работает как на магистральном, так и на сжиженном топливе. Обладает следующими характеристиками:

  • номинальная мощность – 14 кВт;
  • площадь отопления – до 130 кв. м.;
  • расход газа – 1,63 м³/ч;
  • КПД = 90,7%;
  • ГВС при t=35°C — 7,4 л/мин.



Основная цифра – теплопотери

Расчётные показатели монтируемого в доме газового котла напрямую зависят от размеров теплопотерь. Главные источники значительной потери тепловой энергии в любых частных домах представлены не только вентиляционной системой (20-25%), но также:

  • кровлей;
  • окнами;
  • стенами;
  • полом.

На участках стыков стен и пола теряется порядка 28-30% тепла, а через кровельные конструкции уходит примерно 25-30% тепловой энергии. Неутеплённые стены, пол и окна становится причиной потери 10-15%. Следует отметить, что в старых домовладениях теплопотери через конструктивные элементы часто достигают 40-70%, а обязательному утеплению должны подвергаться участки примыканий, являющиеся мостиками холода.

Как правило, недостаточно качественно осуществляется утепление подвальных помещений и полов в частных домовладениях. При этом неутеплённая цокольная часть характеризуется очень хорошей теплопроводностью. Выполнение теплоизоляции цоколя уже построенного и эксплуатируемого дома предполагает значительные денежные расходы и трудозатраты, что обусловлено необходимостью осуществлять утепление в соответствии с глубиной промерзания грунта, примерно на 80-90 см. В подобной ситуации целесообразно применять теплоизоляцию пола и подвала.

Как рассчитать ТМК газового котла

В первую очередь — тепловой расчет самого здания

Тепловую мощность отопительного котла можно посчитать двумя способами:

  1. полным;
  2. упрощенным.

Первый способ предполагает проведение расчетов с учетом теплотехнических свойств всех строительных материалов, задействованных в строительстве дома и его отделке

Из данных, указанных в вышеприведенных таблицах, видно, насколько важно выполнить полный расчет

Но работа эта непростая, при отсутствии определенного опыта, с ней справиться сложно.

Обычно этим занимаются проектировщики в проектных организациях. Хотя при большом желании можно вооружиться СНиПами и попробовать всё сделать самостоятельно.

Коэффициент теплопроводности строительных материалов

Коэффициенты теплопроводности распространенных стройматериалов

Для определения количества теплопотерь через ограждающие конструкции, надо рассчитать коэффициент теплопроводности стройматериалов, из которых они состоят.

Исходными данными для расчета являются:

  • а(вн) – коэффициент, определяющий интенсивность теплопередачи от воздуха в помещении потолку и стенам. Это постоянная величина, равная 8,7.
  • а(нр) – еще один постоянный коэффициент, равный 23. Он характеризует интенсивность отдачи тепла от стен и потолка наружному воздуху.
  • К – теплопроводность стройматериалов, из которых состоят потолок и стены. Данные берутся из строительных норм. Для некоторых материалов теплопроводность приведена в таблице стройматериалов (см. выше).
  • Д – толщина слоев строительных материалов.

Принцип расчета Кт пола тот же, но здесь есть некоторые нюансы: правильный подход требует деления площади пола на 4 зоны, располагаемые от наружных стен к центру. Для упрощения расчетов можно теплопотери через конструкцию пола без подогрева принять равными 10%.

Расчет теплопотерь через окна и двери

Исходными данными для этой части расчета являются:

  • Кст – коэффициент теплопередачи стеклопакета или стекла (указывается производителем).
  • F ст. – площадь застекленной поверхности окна.
  • Кр – коэффициент теплопередачи оконной рамы (указывается производителем).
  • F р – площадь оконной рамы.
  • Р – периметр застекленной поверхности окна.

При этом вместо значений стекла и рам подставляются значения материалов, из которых изготовлены двери.

Для упрощения расчетов можно пользоваться следующими данными:

Тип жилой постройкиУсловный коэффициент теплопередачи, Вт/м
Дом без теплоизоляции130 – 200
Дом утепленный, построенный в 80-90-е годы90 – 110
Дом, утепленный по современным технологиям, с современными дверями и окнами50 – 70

Такой способ дает лишь приблизительный результат. В нем не учтено количество окон, конфигурацию дома и его местоположение. Но для предварительной оценки теплопотерь он вполне годится.

Правильный расчет количества секций радиаторов отопления поможет создать в доме комфортные условия для проживания, а также значительно сэкономить на топливе.

По каким параметрам нужно подбирать газовый котел, что ещё учесть перед покупкой https://teplius.ru/kotly/gazovye/vybor-gazovye/po-parametram.html

Формула для расчета мощности котла

Во время выполнения для отопительного котла расчетов мощности конечный показатель все равно придется округлить, поскольку у приобретаемой котельной установки обязательно должен присутствовать запас мощности. По этой причине при расчетах мощности необходимо использовать следующую формулу:

W = S*Wуд, где

  • S – суммарная площадь здания, которая нуждается в прогреве, определяемая включением всех помещений вне зависимости от их назначения, в кв.м.
  • W – мощность котельной установки, кВт.
  • Wуд. – среднестатистический показатель удельной мощности, использование подобного параметра позволяет добиться большей точности расчетов за счет корректировки показателей на основе особенностей конкретной климатической зоны, кВт/кв.м.

Этот параметр выведен на основании многолетнего опыта работы различных систем для разных территорий. Показатель, получаемый в результате перемножения площади с указанным параметром, будет соответствовать усреднённому значению мощности. При этом он подлежит обязательному округлению с учетом выше указанных особенностей.

Пример расчета мощности котла

Объектом же, для которого будут выполняться расчеты, будет выступать частный дом площадью 140 квадратных метров. В качестве региона выберем Краснодарский край. Сразу уточним, что речь идет о газовом котле, который помимо решения задачи по обогреву будет снабжать водой сантехнические приборы. Также упомянем, что расчеты проводятся для дома, где установлена система с естественной циркуляцией, в которой отсутствует высокое давление.

Для рассматриваемой ситуации удельная мощность составит 0,85 кВт/м2.

Если следовать всем правилам расчетов, то получим, что для выбранного дома промежуточный коэффициент расчета составит 14 (140 кв.м/10 кв.м.). Его определили, помня об условии, согласно которому на каждые 10 квадратных метров отапливаемых помещений должно приходиться 1 кВт тепла, вырабатываемого отопительным котлом.

Если продолжить расчеты, то получим

14 * 0.85 = 11.9 кВт.

Расчетный показатель соответствует количеству тепловой энергии, что соотносится с потребностями дома, обладающего обычными теплотехническими характеристиками. Помня о том, что в функции котельной установки будет входить обеспечение горячего водоснабжения для душа и раковины, необходимо увеличить расчетный показатель дополнительно на 20%.

11.9 + 11.9 * 0.2 = 14.28 кВт.

Не забываем о том, что в системе не используется циркуляционный насос, из-за чего давление в ней может колебаться. По этой причине высчитанный на прошлом этапе показатель необходимо увеличить еще на 15%, чтобы иметь запас тепла и энергии.

14.28 + 11.9 * 0.15 = 16.07 кВт.

Необходимо учесть утечки тепла, которые возникнут во время работы системы. По этой причине результат необходимо округлить в большую сторону. В результате мы получим, что выбираемый отопительный котел должен иметь мощность не менее, чем 17 кВт.

Выполнять расчеты мощности для котла следует еще тогда, когда разрабатывается проект конкретного здания. Дело в том, что добиться эффективной работы отопительной системы можно при наличии необходимых условий, которые связаны с выделением топочного помещения, а также устройством в помещениях дымохода и вентиляции.

Мощность является важным параметром для отопительного котла, от которого зависит эффективность обогрева как каждого конкретного помещения, так и всего здания в целом. Причем расчет этой характеристики является достаточно сложным мероприятием, где необходимо учитывать различные факторы.

Учитывая, что рядовой владелец незнаком с большей частью параметров, которые могут повлиять на эффективность работы отопительного котла, лучше всего поручить эту работу квалифицированным специалистам. Ведь когда речь заходит о создании наиболее комфортных условий проживания и оптимизации затрат на отопление, проявлять инициативу неуместно.

Расход электрической энергии. Как его определить?

Нам потребуется некоторое количество расчётов, чтобы достичь необходимого результата.

Кроме того, расчёт требует учёта целого ряда параметров:

  • Среднесуточная длительность работы при максимальной нагрузке;
  • Режим проживания;
  • КПД и производительность;
  • Расчёт времени работы в отопительном сезоне;
  • Объём теплоносителя в контуре отопления;
  • Размер бака у прибора отопления;
  • Расчёт площади нагрева;
  • Напряжение устройства для отопления;
  • Расчёт сечение кабеля питания;
  • Расчёт объёма обогреваемых помещений;
  • Количество контуров в оборудовании.

Расчёт предполагает использование усреднённых значений. Требуется введение нескольких поправок на такие факторы, как тип используемой теплоизоляции, теплопроводность стен, температурные показатели и так далее. Мощность это тоже должна учитывать.

Электрический котёл отопления требует использования специального кабеля. Главным фактором при его выборе становится мощность. Здесь есть простая эмпирическая зависимость, понять которую не составит труда: не меньше мощности отопления, выраженной в кВт, должна быть площадь сечения кабеля в мм2 для однофазного электрического котла. Расчёт благодаря этому становится более простым. Необходимо согласовывать свои действия с инстанциями, осуществляющими контроль использования ресурсов, если показатель для котла находится на уровне 10 кВт и больше.

Рис. 2 Устройство изнутри

Вычисление мощности циркуляционного насоса

В закрытых системах теплоснабжения циркуляция жидкости происходит принудительно. До того как рассчитать мощность насоса для отопления необходимо составить схему теплоснабжения. Только после этого можно приступать к вычислениям.

Циркуляционные насосы для отопления

Есть несколько параметров, определяющих основные характеристики этого компонента отопления. Работа насоса направлена на увеличение скорости движения теплоносителя в системе. Помимо этого он не должен создавать избыточные гидравлические нагрузки, повышать шум

Именно поэтому так важно правильно рассчитать мощность насоса для отопления

Для выполнения вычислений потребуется узнать такие характеристики оборудования:

  • Производительность. Она характеризует количество тепла, переносимого за единицу времени по трубопроводам с помощью циркуляционного насоса;
  • Гидравлическое сопротивление. Это потери давления в магистралях из-за трения воды о внутреннюю поверхность компонентов теплоснабжения. При расчете мощности насоса для отопления этот показатель является одним из определяющих, так как от него зависит скорость потока теплоносителя;
  • Потребляемая мощность. Указывается производителем в паспорте устройства. Определяется характеристиками электродвигателя, подключенного к ротору насоса.

На первом этапе расчета мощности циркуляционного насоса для отопления следует вычислить производительность. Для этого потребуется узнать необходимую тепловую мощность системы теплоснабжения. Расчет производительности выполняются по следующей формуле:

Q=(0.86*R)/(Tпод-Тоб)

Где Q – производительность устройства; R – расчетная тепловая мощность, Вт; Тпод и Тоб – температура воды в подающей и обратной трубе отопления.

Основным фактором, влияющим на производительность насоса, является тепловая мощность системы. Лучше всего вычислить ее максимально точно, чтобы избежать покупки устройства с несоответствующими параметрами. Также на расчет мощности насоса для теплоснабжения влияют характеристики теплоносителя. В случае использования антифризов номинальный показатель необходимо увеличить на 10-15%, так как их плотность значительно выше, чем у дистиллированной воды.

Гидравлическое сопротивление циркуляционного насоса определяется следующей формулой:

Н=1,3*(R1*L1+ R2*L2+… Z1+Z2)/10000

Где R1 и R2 – потеря давления на подающем и обратном участках магистрали; L1 и L2 – протяженность трубопроводов; Z1 и Z2 – гидравлическое сопротивление компонентов системы.

Последний показатель для расчета мощности насоса для теплоснабжения можно взять из паспорта устройства. Если же таковой отсутствует — рекомендуется применять данные из таблицы.

Компонент теплоснабжения

Гидравлическое сопротивление, Па

КотелОт 1000 до 2000
Термостатический вентильОт 5000 до 10000
СмесительОт 2000 до 4000
Датчик температурыОт 1000 до 1500

Производители указывают гидравлическое сопротивление в величине водяного столба. Т.е. это показатель мощности, которая способна поднять воду в вертикальной трубе на определенный уровень.

Во время расчета мощности циркуляционного насоса для теплоснабжения не учитывается наличие нескольких скоростных режимов. Хотя на практике с помощью этой функции устройства можно оптимизировать скорость движения теплоносителя, тем самым сбалансировав всю систему.

Сложно ли сделать точный расчёт отопления дома или теплицы самостоятельно? Помимо вышеописанных способов рекомендуется применять специализированные программы для теплоснабжения. Это позволит сверить результаты и добиться максимальной точности расчетов.

В видеоматериал показан пример расчета мощности отопления с помощью специализированной программы:

https://youtube.com/watch?v=mVNWfHKN-Pw

Как рассчитать мощность жидкотопливного котла

Отопительные жидкотопливные котлы имеют как достоинства, так и недостатки: они удобны в эксплуатации, но неэкологочичны, требуют дополнительного пространства для хранения топлива, отличаются повышенной пожароопасностью, имеют довольно высокую стоимость.

Расчет мощности жидкотопливного котла производится аналогично газовому и электрическому. Чем больше будет учтено факторов, влияющих на эффективность обогревательной системы, тем точнее получится расчет, что в свою очередь позволит сделать оптимальный выбор оборудования.

Качество отопления прежде всего зависит от правильного выбора типа обогревательной системы и от точности расчета необходимой производительности котла отопления. Ошибки при проектировании неизбежно приведут к негативным последствиям

Поэтому очень важно перед покупкой отопительного оборудования и монтажом системы собрать полную информацию, выполнить тщательные расчеты и планирование

Способы определения мощности электрокотла

Производить расчеты можно по-разному. Нужно просчитать все мелочи, используя при этом разные методы. Так можно гарантировать точность и безошибочность вычислений. Главная задача, с которой должно справляться оборудование, это обогрев всего помещения, а не только отдельных комнат.

В основном пользуются двумя методами стандартных расчетов:

  • по объему комнат и помещений;
  • по площади жилых комнат и домов, которые подключены к основному источнику отопления.

Также нужно удостовериться не только в мощности самого котла. Может не выдержать электрическая проводка при слишком огромной мощности и выйти из строя

По этой причине очень важно просчитать все параметры несколькими способами

Расчет мощности котла по площади дома

Данный способ является базовым и применяется довольно часто. За основу берут помещение площадью 10 кв.м. Но коэффициент не учитывает очень много важных параметров. Например, в расчет не берется теплопроводность стен комнат. Чтобы обогреть 10 кв.м. необходимо потратить 1 кВт мощности. Исходя из этого и производятся расчеты.

Учитывается еще и коэффициент тепловых потерь, который приравнивается к значению 0,7. Например, площадь помещения 170 кв.м. Без учета коэффициента число 170 нужно разделить на 10, получится 17 кВт. Это значение умножаем на 0,7, результатом и будет требуемая мощность – 11,9 кВт.

Не подходит для расчета в следующих комнатах и помещениях:

  • если потолок выше, чем 2,7 метра;
  • в случае, когда есть пластиковые или деревянные окна с двойным стеклопакетом;
  • отсутствие теплоизоляции или наличие чердака без отопления;
  • наличие дополнительной теплоизоляции толщиной более 1,5 см.

Расчет мощности котла по объему комнаты

В данных вычислениях ключевую роль играет объем комнаты. Для этого способа применяют следующую формулу:

(V * K * T) / S

V – показатель объема дома;

K – коэффициент поправок;

T – разница температур внутри и снаружи помещения;

S — площадь помещения.

Такой показатель, как коэффициент, для каждого здания индивидуален. Все зависит от предназначения комнат, метража и материалов, из которых сделано здание. Распределяется величина по следующим категориям:

КоэффициентНазначение
0,6-0,9Кирпичные строения с хорошей изоляцией. Могут быть установлены двухкамерные окна, используется теплоизолирующая крыша.
1-1,9Здания из двойной кладки кирпича, со встроенными деревянными окнами и стандартной крышей
2-2,9Помещения со слабой теплоизоляцией, которые пропускают тепло
3-4Дома из дерева или металлических листов и панелей с незначительным слоем теплоизоляции

При расчетах получаются значения немного больше, чем стандартные. Это поможет избежать последствий: в случае сильных морозов тепла хватит, чтобы прогреть все помещение. Данная формула не берет в расчет необходимую мощность для напора воды в краны или для дополнительного источника отопления.

Санитарные нормы берут за стандартный показатель 41 кВт на 1 кубометр воды. Также необходимо измерить высоту помещения и его площадь, прибавив к этим значениям страховой коэффициент на непредвиденные жизненные случаи.

Расчет для ГВС

Если отопительный котел используется одновременно с источником горячей воды для всего дома, то следует учитывать многие факторы. К ним относятся:

  • расчет допустимой температуры и количества горячей воды, которая необходима для автономной жизни всех жителей дома;
  • объем воды, который используется ежедневно.

Объем горячей воды можно высчитать по формуле:

(Vr * (Tr — Tx) ) / (Tr — Tx)

Vr – желаемый объем;

Tr – температура проточной воды;

Tx – необходимая температура воды из-под крана.

Чтобы правильно рассчитать необходимый объем теплой воды, необходимо проделать следующее:

  • высчитать потребляемый объем на каждого члена семьи;
  • просчитать общий потребляемый объем горячей воды;
  • по формуле вычислить дополнительную мощность котла.

Чтобы правильно рассчитать количество потребляемой воды в день всеми членами семьи, необходимо знать следующее:

  • в обычных жилых помещениях тратится не больше 120 литров воды в день на одного человека;
  • такие же помещения, но с газом рассчитаны на 150 литров на пользователя;
  • если есть водопровод, ванная, канализация и нагреватель воды – 180 литров;
  • помещения с централизованным горячим водоснабжением – 230 литров.

Таким образом, рассчитывать мощность котла перед покупкой необходимо, так как от этого зависит то, с какой силой будет осуществляться обогрев помещения. В качестве параметров берутся площадь комнаты, коэффициент погрешностей, объем и иногда высота потолка. Показатели меняются в зависимости от способа вычислений. Необходимо воспользоваться несколькими методами расчетов, прежде чем приступить к выбору водонагревательного котла.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
