Результирующая сила
Для корректного описания перемещения объектов в физике используют понятие равнодействующей или результирующей силы. Равнодействующая — это сила, которая своим действием эквивалента влиянию всех сил, приложенных к телу. Понятно, что равнодействующая представляет собой векторную сумму всех воздействующих на объект сил. При разнонаправленных векторах результирующая сумма может оказаться эквивалентной нулю. Вспомним знаменитую басню Крылова «Лебедь, рак и щука»: животные приложили силы таким образом, что равнодействующая стала равной нулю. А если к телу силы не приложены, оно остается в состоянии покоя. Поэтому воз и ныне там.
Расчёт мощности по току и напряжению
Данный расчет происходит по факту мощности, проделывать его необходимо еще до начала проектирование своего жилища (дома, квартиры).
- Из этого значение зависят кабеля питающие приборы которые подключены к электросети.
- По формуле можно вычислить силу тока, для этого понадобиться взять точное напряжение сети и нагрузку питающихся приборов. Ее величина дает нам понять площадь сечение жил.
Если вам известны все электроприборы, которые в будущем должны питаться от сети, тогда можно легко сделать расчеты для схемы электроснабжение. Эти же расчеты можно выполнять и для производственных целей.
Однофазная сеть напряжением 220 вольт
Формула силы тока I (A — амперы):
I=P/U
Где P — это электрическая полная нагрузка (ее обозначение обязательно указывается в техническом паспорте данного устройства), Вт — ватт;
U — напряжение электросети, В (вольт).
В таблице представлены стандартные нагрузки электроприборов и потребляемый ими ток (220 В).
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 — 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 — 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 — 1200 | 5,0 — 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 6з0 — 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 — 360 | 1,1 – 1,6 |
| Тостер | 640 — 1100 | 2,9 — 5,0 |
| Миксер | 250 — 400 | 1,1 – 1,8 |
| Фен | 400 — 1600 | 1,8 – 7,3 |
| Утюг | 900 — 1700 | 4,1 – 7,7 |
| Пылесос | 680 — 1400 | 3,1 – 6,4 |
| Вентилятор | 250 — 400 | 1,0 – 1,8 |
| Телевизор | 125 — 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 — 100 | 0,3 – 0,5 |
| Приборы освещения | 20 — 100 | 0,1 – 0,4 |
На рисунке вы можете видет схему устройства электроснабжение дома при однофазном подключении к сети 220 вольт.
Схема приборов при однофазном напряжении
Как и показано на рисунке, все потребители должны быть подключены к соответствующим автоматам и счетчику, далее к общему автомату который будет выдерживать общею нагрузку дома. Кабель который будет доводит ток, должен выдерживать нагрузку всех подключенных бытовых приборов.
В таблице ниже показана скрытая проводка при однофазной схеме подключение жилища для подбора кабеля при напряжении 220 вольт.
| Сечение жилы провода, мм2 | Диаметр жилы проводника, мм | Медные жилы | Алюминиевые жилы | ||
| Ток, А | Мощность, Вт | Ток, А | Мощность, кВт | ||
| 0,50 | 0,80 | 6 | 1300 | ||
| 0,75 | 0,98 | 10 | 2200 | ||
| 1,00 | 1,13 | 14 | 3100 | ||
| 1,50 | 1,38 | 15 | 3300 | 10 | 2200 |
| 2,00 | 1,60 | 19 | 4200 | 14 | 3100 |
| 2,50 | 1,78 | 21 | 4600 | 16 | 3500 |
| 4,00 | 2,26 | 27 | 5900 | 21 | 4600 |
| 6,00 | 2,76 | 34 | 7500 | 26 | 5700 |
| 10,00 | 3,57 | 50 | 11000 | 38 | 8400 |
| 16,00 | 4,51 | 80 | 17600 | 55 | 12100 |
| 25,00 | 5,64 | 100 | 22000 | 65 | 14300 |
Как и показано в таблице, сечение жил зависит и от материала из которого изготовлен.
Трёхфазная сеть напряжением 380 В
В трехфазном электроснабжении сила тока рассчитывается по следующей формуле:
I = P /1,73 U
P — потребляемая мощность в ватах;
U — напряжение сети в вольтах.
В техфазной схеме элетропитания 380 В, формула имеет следующий вид:
I = P /657, 4
Если к дому будет проводиться трехфазная сеть 380 В, то схема подключения будет иметь следующий вид.
В таблице ниже представлена схема сечения жил в питающем кабеле при различной нагрузке при трехфазном напряжении 380 В для скрытой проводки.
| Сечение жилы провода, мм2 | Диаметр жилы проводника, мм | Медные жилы | Алюминиевые жилы | ||
| Ток, А | Мощность, Вт | Ток, А | Мощность, кВт | ||
| 0,50 | 0,80 | 6 | 2250 | ||
| 0,75 | 0,98 | 10 | 3800 | ||
| 1,00 | 1,13 | 14 | 5300 | ||
| 1,50 | 1,38 | 15 | 5700 | 10 | 3800 |
| 2,00 | 1,60 | 19 | 7200 | 14 | 5300 |
| 2,50 | 1,78 | 21 | 7900 | 16 | 6000 |
| 4,00 | 2,26 | 27 | 10000 | 21 | 7900 |
| 6,00 | 2,76 | 34 | 12000 | 26 | 9800 |
| 10,00 | 3,57 | 50 | 19000 | 38 | 14000 |
| 16,00 | 4,51 | 80 | 30000 | 55 | 20000 |
| 25,00 | 5,64 | 100 | 38000 | 65 | 24000 |
Для дальнейшего расчета питания в цепях нагрузки, характеризующейся большой реактивной полной мощностью, что характерно применению электроснабжения в промышленности:
- электродвигатели;
- индукционные печи;
- дроссели приборов освещения;
- сварочные трансформаторы.
Это явление в обязательном порядке необходимо учитывать при дальнейших расчетах. В более мощных электроприборах нагрузка идет гораздо больше, поэтому в расчетах коэффициент мощности принимают 0,8.
При подсчете нагрузки на бытовые приборы запас мощности нужно брать 5%. Для электросети этот процент становит 20%.
Мощность электрического тока
В обыденной жизни нередко нам приходится менять электрические лампочки в люстрах или настольных лампах
При этом возникает вопрос: какую лампочку выбрать? Как известно, лампочки различаются не только по своему внешнему виду и устройству, но и по такому важному параметру, как мощность
МОЩНОСТЬ ЭЛЕКТРИЧЕСКОГО ТОКА
Действие тока характеризуется не только работой, но и мощностью. Из курса физики 7 класса вы знаете, что мощность равна отношению совершённой работы ко времени, в течение которого эта работа была совершена. Мощность в механике принято обозначать буквой N, электрическая мощность обозначается буквой Р. По аналогии с механикой электрическая мощность — это физическая величина, характеризующая быстроту совершения работы электрическим током: P = A/t
Но работа тока равна произведению напряжения на силу тока и на время его протекания: А = Ult. Поэтому мощность тока равна:
Таким образом, мощность электрического тока равна произведению напряжения на силу тока в цепи:
Р = UI. (1)
ЕДИНИЦЫ МОЩНОСТИ ЭЛЕКТРИЧЕСКОГО ТОКА
За единицу мощности принят ватт (1 Вт): 1 Вт = 1 В • 1 А.
Зная мощность электрического тока, легко определить работу тока за заданный промежуток времени: А = Pt.
Единицей работы электрического тока является джоуль (1 Дж): 1 Дж = 1 Вт • 1 с.
Эту единицу работы неудобно использовать на практике, так как работа тока совершается в течение длительного времени (несколько часов и более). Поэтому часто используется внесистемная единица работы: ватт-час (Вт • ч) или киловатт-час (кВт • ч):
ЗАВИСИМОСТЬ МОЩНОСТИ ОТ СПОСОБА ПОДКЛЮЧЕНИЯ ПОТРЕБИТЕЛЕЙ ТОКА
Мы знаем, что для настольной лампы чаще всего используются лампочки 25—60 Вт, поскольку они дают достаточно света при включении в сеть, а лампы мощностью 150—200 Вт используют для освещения больших пространств, подъездов, улиц.
Однако всегда ли лампочка большей мощности будет гореть ярче лампы, имеющей меньшую мощность? Для ответа на поставленный вопрос решим следующую задачу. Пусть имеются две лампочки, рассчитанные на напряжение не больше чем 6 В, но различающиеся по мощности (одна лампочка имеет мощность 3 Вт, а другая — 1,8 Вт). Какая из ламп будет гореть более ярко при их включении в цепь двумя способами — параллельно и последовательно? Напряжение источника тока в цепи равно в обоих случаях 6 В.
Обозначим мощность первой лампочки (номинальная мощность) Р1ном = 3 Вт, а мощность второй лампочки P2ном = 1,8 Вт. Чем объяснить, что лампочка в 1,8 Вт при последовательном соединение горит ярче лампы в 3 Вт?
Из формулы (1) с учётом закона Ома нетрудно получить другое выражение для мощности:
Р = U2/R (2)
Из формулы (2) находим сопротивление каждой лампочки: R1 = 12 Ом, R2 = 20 Ом. При последовательном соединении ламп сила тока, протекающего через них, одинакова: I1 = I2 = I. Поэтому тепловая мощность каждой лампы будет отличной от номинальной: Р1 = l2R1, Р2 = l2R2.
Поскольку R2 > R1 то Р2 > Р1, т. е. лампа, рассчитанная на мощность 1,8 Вт, будет гореть ярче, чем лампа, рассчитанная на мощность 3 Вт.
При параллельном соединении ламп наблюдается другая картина. В этом случае напряжение на каждой из ламп одинаково: U1 = U2 = U. При этом расчёт мощности нужно проводить по формуле (2). Отсюда следует, что лампа, рассчитанная на мощность 3 Вт, будет гореть ярче лампы, рассчитанной на мощность 1,8 Вт.
Атмосферные электрические заряды (молнии) могут иметь напряжение до 1 миллиарда вольт, а сила тока молнии может достигать 200 тысяч ампер. Время существования молнии оценивается от 0,1 до 1 с. Температура достигает б—10 тысяч градусов Цельсия.
Несложно посчитать, что мощность молнии при таких условиях равна 200 ГВт, а выделяемая энергия составляет около 200 ГДж.
Вы смотрели Конспект по физике для 8 класса «Мощность электрического тока».
Вернуться к Списку конспектов по физике (Оглавление).
Просмотров:
2 759
Приборы для измерения тока
Электроизмерительные приборы — это особый вид устройств, которые используются для измерения многих электрических величин. К ним относятся:
- Амперметр переменного тока;
- Вольтметр переменного тока;
- Омметр;
- Мультиметр;
- Частометр;
- Электрические счетчики.
Амперметр
Чтобы определить силу тока в электрической цепи, необходимо применить амперметр. Данный прибор включается в цепь последовательным образом и из-за пренебрежимо малого внутреннего сопротивления не оказывает влияния на ее состояние. Шкала амперметра проградуирована в амперах.
В классическом приборе через электромагнитную катушку проходит измеряемый ток, который образует магнитное поле, заставляющее отклоняться магнитную стрелку. Угол отклонения прямо пропорционален измеряемому току.
Классический амперметр
Электродинамический амперметр имеет более сложный принцип работы. В нем находятся две катушки: одна подвижная, другая стоит на месте. Между собой они могут быть соединены последовательно или параллельно. При прохождении тока через катушки их магнитные поля начинают взаимодействовать, что в результате заставляет подвижную катушку с закрепленной на ней стрелкой отклониться на некоторый угол, пропорциональный величине измеряемого тока.
Вольтметр
Для определения величины напряжения (разности потенциалов) на участке цепи используют вольтметр. Подключаться прибор должен параллельно цепи и обладать высоким внутренним сопротивлением. Тогда лишь сотые доли силы тока попадут в прибор.
Школьный вольтметр
Принцип работы заключается в том, что внутри вольтметра установлена катушка и последовательно подключенный резистор с сопротивлением не менее 1кОм, на котором проградуирована шкала вольтов. Самое интересное, что на самом деле резистор регистрирует силу тока. Однако деления подобраны таким образом, что показания соответствуют значению напряжения.
Омметр
Данный прибор используют для определения электрически активного сопротивления. Принцип действия состоит в изменении измеряемого сопротивления в напрямую зависящее от него напряжение благодаря операционному усилителю. Нужный объект должен быть подключен к цепи обратной связи или к усилителю.
Если омметр электронный, то он будет работать по принципу измерения силы тока, протекающего через необходимое сопротивление при постоянной разности потенциалов. Все элементы соединяют последовательно. В этом случае сила тока будет иметь следующую зависимость:
I = U/(r0 + rx),
где U — ЭДС источника, r0 — сопротивление амперметра, rx — искомое сопротивление. Согласно этой зависимости и определяют сопротивление.
Электронный омметр
Мультиметр
Приведенные в пример приборы сегодня используют лишь в школах на уроках физики. Для профессиональных задач были придуманы мультиметры. Самое обычное устройство включает в себя одновременно функции амперметра, вольтметра и омметра. Прибор бывает как легко переносимым, так и огромным стационарным с большим количеством возможностей. Название «мультиметр» в первый раз было применено именно к цифровому измерителю. Аналоговые приборы чаще называют «авометр», «тестер» или просто «Цешка».
Универсальный мультиметр
Работа тока — сложная, но очень важная тема в электродинамике. Не зная ее, не получится решить даже простейших задач. Даже электрики используют формулы по нахождению работы для проведения необходимых подсчетов.
Характеристики трехфазной системы
Формула мощности электрического тока

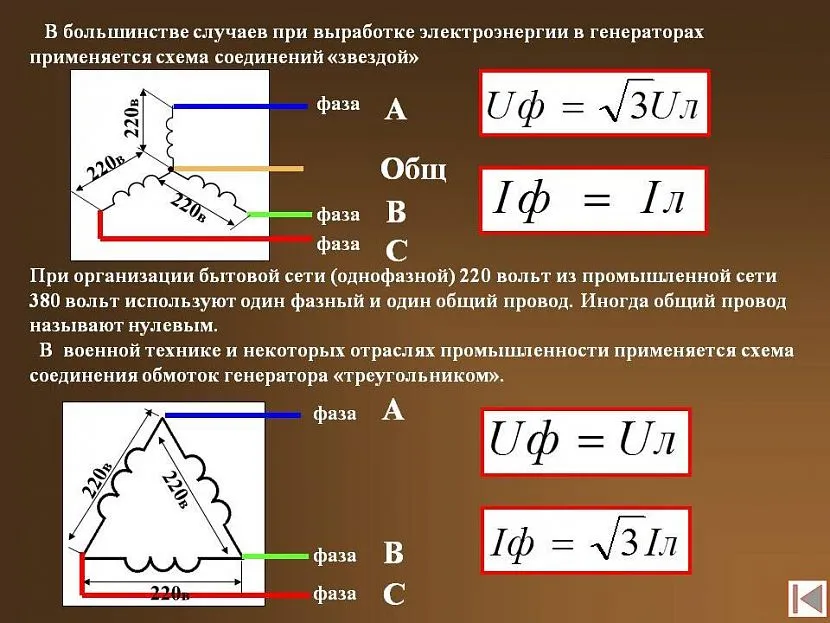

Трехфазная система электропитания характеризуется несколькими значениями напряжения и тока. Все зависит от того, между какими точками схемы производятся измерения:
- между фазным проводом и нейтралью – фазное напряжение Uф;
- между отдельными фазами – линейное Uл.
Соотношение между данными параметрами:
Uл=√3∙Uф.
При симметричном распределении нагрузки токи во всех проводах равны. В четырехпроводной схеме (с заземленным нулем) ток в нулевом проводнике отсутствует, поэтому даже при обрыве нуля сеть продолжает нормально функционировать.
В том случае, когда потребление энергии по фазам различается, в нейтральном проводе протекает некоторый ток. Полный обрыв нейтрального проводника вызывает перекос фаз, поэтому напряжение на проводах может измениться в диапазоне от нуля до линейного.
Последствия увеличения сопротивления нейтрали
Реактивный характер нагрузки учитывается коэффициентом мощности cosϕ. Данная величина пришла из теории комплексных чисел, которые используются, когда необходимо рассчитать параметры цепей переменного тока. В случае активной нагрузки cosϕ=1, но, чем более реактивный характер имеют потребители, тем больше коэффициент уменьшается, показывая, как снижается реальная мощность относительно полной.
Важно! Поэтому для правильного расчета и уменьшения нагрузки на генераторное оборудование в реактивных цепях устанавливают корректоры коэффициента мощности. Цепи с корректором приближают коэффициент cosϕ к единице
Формулы для расчета и примеры
Для самых точных расчетов всегда учитывают реактивную нагрузку. Ее имеют все индуктивные приборы. То есть те, которые в своей конструкции используют обмотку. Это электродвигатели, трансформаторы, дроссели. Также реактивная мощность зависит и от емкостной нагрузки, которую имеют конденсаторы.
Перед проведением расчетов нужно просто запомнить:
- Резистор берет на себя только активную мощность. Впоследствии она выделяется в виде света или тепла.
- Катушка индуктивности провоцирует реактивную реакцию, которая выражается в виде магнитного поля.
- Конденсатор вырабатывает реактивное сопротивление.
Рассчитать мощность трехфазной сети можно по формуле:
P = (U1 × I1 × cosϕ1) + (U2 × I2 × cosϕ2) + (U3 × I3× cosϕ3)
Виды подключения к трехфазной сети и основные формулы для расчетовИсточник rusenergetics.ru
U и I – это напряжение и сила тока. Цифры обозначают порядковый номер фазы (у нас их три). А cosϕ – коэффициент мощности, который находят перемножением друг на друга активной и реактивной нагрузки. Первая величина обычно считается постоянной – 1.
В большинстве случаев реактивная нагрузка в сети очень незначительна. Поэтому коэффициенту присуждается значение – 0,95. Это работа электроплиты, обогревателя, лампочек накаливания, электрочайника. Но если к сети подключить сварочный аппарат или насос с мощным двигателем, реактивная нагрузка уже будет значительно отличаться. А для простоты расчетов, при использовании таких агрегатов, коэффициенту присуждают значение – 0,8.
Если рассматривать каждую фазу, как отдельную линейную нагрузку, то можно значительно сократить расчет мощности трехфазной сети. Ведь можно считать, что по каждой фазе идет напряжение в 220 вольт. И сила тока для всех линий одинакова.
Поэтому формула мощности трехфазного тока упрощается:
P = 3 × 220 × I × cosϕ
Чтобы узнать силу тока, необходимо найти значение сопротивления (R) сети. И тогда можно воспользоваться формулой: I = U / R. Напряжение (U) берется линейное – 220 вольт.

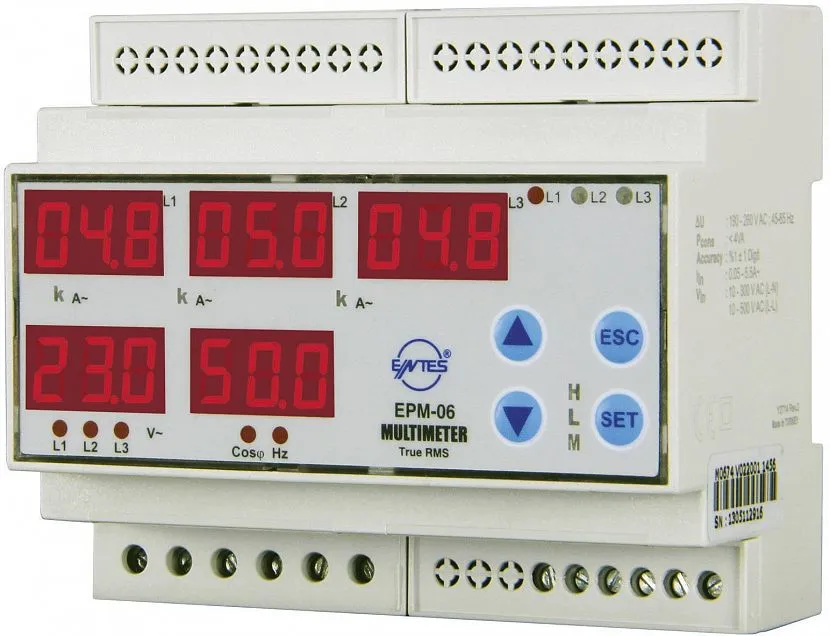

Цифровой ваттметр для трехфазной сетиИсточник asset.conrad.com
Что такое мощность в электричестве
Механическая мощность как физическая величина равна отношению выполненной работы к некоторому промежутку времени. Поскольку понятие работы определяется количеством затраченной энергии, то и мощность допустимо представить как скорость преобразования энергий. Разобрав составляющие механической мощности, рассмотрим из чего складывается электрическая. Напряжение — выполняемая работа по перемещению одного кулона электрического заряда, а ток — количество проходящих кулонов за одну секунду. Произведение напряжения на ток показывает полный объем работы, выполненной за одну секунду.
Мощность электрического тока – количественная мера тока, характеризующая его энергетические свойства. Определяется основными параметрами – силой тока и напряжением. Измеряется мощность электрического тока прибором, который называется Ваттметр. Единица измерения — Ватт (Вт).
Проанализировав полученную формулу, можно заключить, что силовой показатель зависит одинаково от тока и напряжения. То есть, одно и тоже значение возможно получить при низком напряжении и большом тока, или при высоком напряжении и низком токе. Пользуясь зависимостью мощности от напряжения и силы тока, инженеры научились передавать электричество на большие расстояния путем преобразования энергии на понижающих и повышающих трансформаторных подстанциях.
Наука подразделяет электрическую мощность на:
- активную. Подразумевает преобразование мощности в тепловую, механическую и другие виды энергии. Показатель выражают в Ваттах и вычисляют по формуле U*I;
- реактивную. Эта величина характеризует электрические нагрузки, создаваемые в устройствах колебаниями энергии электромагнитного поля. Показатель выражается как вольт-ампер реактивный и представляет собой произведение напряжения на силу тука и угол сдвига.
Для простоты понимания смысла активной и реактивной мощности, обратимся к нагревательному оборудованию, где электрическая энергия преобразуется в тепловую.
Как измерить мощность
Знать силовые характеристики бытового оборудования необходимо всегда. Это требуется для расчета сечения проводки, учета расхода электроэнергии или электрификации дома. До начала монтажных работ такую информацию можно получить только путем сложения показателей мощности каждого отдельного устройства, добавив 10% запаса.
Определить потребляемую нагрузку дома поможет счетчик. Прибор показывает сколько киловатт было потрачено за один час работы оборудования. И для того чтобы убедиться в правильности показаний, владелец квартиры может проверить точность устройства с помощью электронных средств измерения. Сюда относится амперметр, вольтметр или мультиметр.
Также существуют ваттметры и варметры, которые показывают результаты измерений в ваттах. Во время снятия показания включенной оставить только активную нагрузку как лампочки и нагреватели. Далее померить токовое напряжение. В конце сверить показания счетчика с полученным результатом вычислений.
Единицы измерения: вольт, ампер и ом
Чтобы иметь возможность делать осмысленные утверждения об этих величинах в цепях, нам нужно уметь описывать их количества так же, как мы могли бы количественно определить массу, температуру, объем, длину или любые другие физические величины. Для массы мы можем использовать единицы «килограмм» или «грамм». Для температуры мы можем использовать градусы Фаренгейта или градусы Цельсия. В таблице ниже приведены стандартные единицы измерения электрического тока, напряжения и сопротивления:
| Величина | Символ | Единица измерения | Сокращение единицы измерения |
|---|---|---|---|
| Ток | I | Ампер | А |
| Напряжение | V | Вольт | В |
| Сопротивление | R | Ом | Ом |
«Символ», присвоенный каждой величине, представляет собой стандартную букву латинского алфавита, используемую для представления этой величины в формулах. Подобные стандартизированные буквы распространены во всех физических и технических дисциплинах и признаны во всем мире. «Сокращение единицы измерения» для каждой величины представляет собой алфавитный символ(ы), используемый в качестве сокращенного обозначения конкретной единицы измерения.
Каждая единица измерения названа в честь известного экспериментатора в области электричества: ампер в честь француза Андре М. Ампера, вольт в честь итальянца Алессандро Вольта, а ом в честь немца Георга Симона Ома.
Математический символ для каждой величины также имеет значение. «R» для сопротивления и «V» для напряжения говорят сами за себя («Resistance» и «Voltage», соответственно), тогда как «I» для тока кажется немного странным. Предполагается, что буква «I» должна представлять «интенсивность» («Intensity»)(потока заряда). Судя по исследованиям, которые мне удалось провести, кажется, что есть некоторые разногласия по поводу значения слова «I». Другой символ напряжения, «E», означает «электродвижущую силу» («Electromotive force»). Символы «E» и «V» по большей части взаимозаменяемы, хотя в некоторых текстах «E» зарезервировано для обозначения напряжения на источнике (таком как батарея или генератор), а «V»– для обозначения напряжения на любом другом элементе.
Все эти символы выражаются заглавными буквами, за исключением случаев, когда величина (особенно напряжение или ток) описывается в терминах короткого периода времени (так называемые «мгновенные» значения). Например, напряжение батареи, которое стабильно в течение длительного периода времени, будет обозначаться заглавной буквой «E», тогда как пиковое напряжения при ударе молнии в тот самый момент, когда она попадает в линию электропередачи, скорее всего, будет обозначаться строчной буквой «е» (или строчной буквой «v»), чтобы отметить это значение как имеющееся в один момент времени. Это же соглашение о нижнем регистре справедливо и для тока: строчная буква «i» представляет ток в некоторый момент времени. Однако большинство измерений в цепях постоянного тока, которые стабильны во времени, будут обозначаться заглавными буквами.
Об электрическом токе
Для облегчения понимания темы можно применить аналоги (сравнения) из окружающего мира. Электрические величины иногда объясняют на примере обычного трубопровода:
- ток электронов подобен движению жидкости;
- напряжение (разница потенциалов) – различные уровни давления;
- при уменьшении сечения проводника увеличивается сопротивление току – таким же образом приходится повышать напор для перемещения большего количества воды за единицу времени.
Через прозрачные стенки можно наблюдать движение потока жидкости. Упростит визуальный эксперимент наличие визуальных маркеров – загрязнений. Однако самый зоркий человек не в состоянии увидеть перемещение микроскопически малых электронов.
Тем не менее, именно движение потока заряженных частиц является электрическим током. Почему такое действие даже при продолжительном времени опыта не изменяет массу (размеры) отдельных участков проводника?
Как и в случае с наблюдением, ответ на вопрос объясняется очень малой величиной рассматриваемых параметров. Электроны можно сравнить с муравьями. При переселении в другой «дом» старый муравейник сохраняет размеры (форму). Так и масса проводника не изменится заметно даже при полном удалении из него частиц с электрическими зарядами.
Напряжение, ток и сопротивление
Электрическая цепь образуется, когда создается проводящий путь, позволяющий электрическому заряду непрерывно перемещаться. Это непрерывное движение электрического заряда по проводникам цепи называется током, и о нем часто говорят как о «потоке», как о потоке жидкости через полую трубу.
Сила, побуждающая носители заряда «течь» по цепи, называется напряжением. Напряжение – это особая мера потенциальной энергии, которая всегда относительна между двумя точками. Когда мы говорим об определенной величине напряжения, присутствующего в цепи, мы имеем в виду измерение потенциальной энергии для перемещения носителей заряда из одной конкретной точки этой цепи в другую конкретную точку. Без упоминания двух конкретных точек термин «напряжение» не имеет значения.
Ток, как правило, проходит через проводники с некоторой степенью трения или противодействия движению. Это противодействие движению правильнее называть сопротивлением. Величина тока в цепи зависит от величины напряжения и величины сопротивления в цепи, препятствующего прохождению тока. Как и напряжение, сопротивление – это величина, измеряемая между двумя точками. По этой причине величины напряжения и сопротивления часто указываются как «между» двумя точками в цепи.
Что такое единица измерения силы тока
Cила тока: формула
Ниже отмечены основные параметры типичной электрической цепи (в скобках приведены стандартные обозначения для формул и сокращенные наименования):
- единицы измерения силы тока (I) – Амперы (А);
- напряжения (U) – Вольты (В);
- сопротивления (R) – Омы (Ом).
Для полноты изучения необходимо вспомнить о количественном показателе, мощности (W). Ее измеряют в Ваттах (Вт).
Если продолжить аналог с водой, можно сделать несколько важных промежуточных выводов. Чтобы пропустить больше жидкости (электронов) увеличивают диаметр трубы (проводника). Это решение сопровождается увеличением тока. Напряжение измеряют разницей потенциалов между двумя точками цепи. Для его увеличения изменяют нужным образом соотношение зарядов.
Сопротивление препятствует прохождению электронов. Этот процесс сопровождается преобразованием электрической энергии в тепловую. В некоторых устройствах данная особенность выполняет полезные функции.
Нагревательный элемент в бойлере отличается высоким сопротивлением (R)
Потребляемую мощность можно сравнить с количеством воды, которая поступает через определенное сечение транспортной системы за единицу времени.
Расчет потребляемой мощности
Электромощность является величиной, которая отвечает за факт скорости изменения или передачи электрической энергии. Есть полная и активная мощностная нагрузка, а также активная и реактивная. Полная вычисляется так: S = √ (P2 + Q2), где P является активной частью, а Q реактивной. Для нахождения потребляемого мощностного показателя необходимо знать число электротока, которое потребляется нагрузкой, а также питательное напряжение, которое выдается при помощи источника.
Вам это будет интересно Обозначение разного электрооборудованья на схемах
Что касается бытового определения потребляемой электрической энергии, необходимо вычислить общее количество ватт питания электрических приборов и паспортные данные номинальной силы электротока котла. Как правило, все электрические приборы работают с переменным током и напряжением в 220 вольт. Для вычисления тока проще всего воспользоваться амперметром. Зная первый и второй параметры, реально узнать величину потребляемой энергии.
Стоит указать, что измерить мощность через напряжение или сделать расчет мощности по сопротивлению и напряжению возможно не только формулой, но и прибором. Для этого можно воспользоваться мультиметром с токоизмерительными клещами или специализированным измерителем — ваттметром.
Обратите внимание! Оба работают по одному и тому же принципу, указанному в руководстве по их эксплуатации. Подсчет потребляемой мощности
Подсчет потребляемой мощности
Мощность, ток и напряжение — три составляющие расчета проводки в доме. Узнать все необходимые параметры в любой сети просто при помощи формул, представленных выше. От этих значений будет зависеть исправность работы всей домашней электрики и безопасность ее владельца.
Что влияет на мощность тока
Добавление электрического сопротивления позволяет учесть потери в подключенной цепи (нагрузке). В формуле нахождения мощности для полной цепи учитывают параметры источника питания. Для более точного анализа следует оценить скорость потребления энергии на единицу объема проводника (ΔV).
Мощность равна формуле:
Pуд = Rуд * j2,
где:
- Rуд – удельное сопротивление;
- j – плотность тока соответствующего участка цепи.
Из этого выражения понятна зависимость расхода электричества от проводимости. Данное соотношение определяет требования к используемой кабельной продукции. При недостаточном сечении (высоком уровне примесей) увеличивается нагрев. Аналогичный результат получают при подключении мощной нагрузки. На определенном уровне произойдет тепловое разрушение материала.
К сведению. Этот процесс является причиной типичных аварийных ситуаций. Для предотвращения повреждений применяют специализированную технику – автоматические выключатели.
Отличия мощности при постоянном и переменном напряжении
Ведем обозначения электрических величин, которые приняты в нашей стране:
- Р − активная мощность, измеряется в ваттах, обозначается Вт;
- Q − реактивная мощность, измеряется в вольт амперах реактивных, обозначается ВАр;
- S − полная мощность, измеряется в вольт амперах, обозначается ВА;
- U − напряжение, измеряется в вольтах, обозначается ВА;
- I − ток, измеряется в амперах, обозначается А;
- R − сопротивление, измеряется в омах, обозначается Ом.
Назовем основные отличия P на постоянном и Q на переменном электротоке. Расчет P на постоянном электротоке получается наиболее простым. Для участков электрической цепи справедлив закон Ома. В этом законе задействованы только величина приложенного U (напряжения) и величина сопротивления R.
Расчет S (полной мощности) на переменном электротоке производится несколько сложнее. Кроме P, имеется Q и вводится понятие коэффициента мощности. Алгебраически складывая активную P и реактивную Q, получают общую S.
Вычисление мощности
Формула мощности электрического тока и принцип расчета будут отличаться при рассмотрении цепей постоянного и переменного токов. Постоянный ток используется в бортовой сети автомобилей, портативных устройствах, питающем напряжении троллейбусов. Переменный — применяется в электрической проводке зданий, мощных электродвигателях и генераторах.
При постоянном напряжении
Чтобы предположить значение тока, нужно знать мощность используемых потребителей электроэнергии. Расчет тока по мощности производится из этой величины по формуле:
I = P / U,
где I — сила тока, U — напряжение в сети, P — суммарная мощность, которую будут потреблять подключенные устройства.
Для примера можно посчитать ток питания электродвигателя троллейбуса 150 кВт. В троллейбусной сети используется постоянное напряжение 600 В. Соответственно, при вычислении тока через указанную формулу, получается значение, равное 250 ампер. Для таких больших значений в троллейбусной сети используются специальные провода.
Существует специальные таблицы, позволяющие по известному току сразу найти сечение медного или алюминиевого проводника. Это же значение можно вычислить в калькуляторе онлайн. Необходимо ввести используемый материал, ток или мощность потребителя — и сервис рассчитает оптимальное сечение. В стандартных проводках зданий используются сечения 1,5 квадратных миллиметра для сетей освещения и 2,5 кв. мм. для розеток.
При переменном напряжении
Для питания электрических сетей домашних и офисных зданий используется переменное напряжение. Его применение обосновано несколькими причинами:
- Меньшие затраты при передаче по ЛЭП;
- Простое создание повышающих и понижающих напряжение устройств;
- Отсутствие полярности.
Мощность переменного тока сильно зависит от параметров питаемой нагрузки. Поэтому формула электрической мощности в переменных сетях приобретает вид:
P = U ⋅ I ⋅ cosφ,
где cosφ определяет характер нагрузки.
В таких цепях это активная мощность, то есть превращающаяся при работе в другие виды энергии: электромагнитную и тепловую.
Для активного сопротивления, то есть обычных резисторов, cosφ = 1. Чем больше реактивная составляющая в цепи, то есть больше элементов имеют емкостное или индуктивное сопротивление, тем меньше будет cosφ. Коэффициент cosφ для большинства электроприборов имеет значение 0,95, исключение составляют только сварочные аппараты и электродвигатели, имеющие высокую индуктивную нагрузку.
Существует и реактивная мощность. Она определяет энергию, подаваемую с источника питания в реактивные элементы, а затем возвращаемая этими элементами обратно. Формула мощности тока для реактивных цепей имеет вид:
P = U ⋅ I ⋅ sinφ.
Здесь sinφ характеризует вклад в полную мощность индуктивных и конденсаторных элементов. Измеряется реактивная мощность в таких единицах, как вар (вольт-ампер реактивный).
В промышленных электросетях распространены трехфазные системы. Их преимущества важны для индустрии:
- Более экономная передача электричества на дальние расстояния;
- Уменьшение затрат при создании электродвигателей 3-х фазной системы;
- Равномерность механической нагрузки на электрогенератор.
Особенностью трехфазных систем электрического тока является то, что напряжение в этих системах используется повышенное, равное 380 В. При распределенной по трем ветвям нагрузке это приводит к уменьшению рабочего тока по отношению к однофазной системе, в которой рабочим напряжением принято 220 В. Формула для расчета мощности в трехфазной цепи будет иметь следующий вид:
P = 1,73 ⋅ I ⋅ U ⋅ cosφ.
Повышающий коэффициент 1,73 здесь связан с распределённой нагрузкой и меньшим влиянием реактивной составляющей в таких системах.
Рассчитать значение переменного тока, зная потребляемую мощность, легко по указанным формулам. Например, для однофазной сети:
I = P /(U ⋅ cosφ).
