Расчет по длине кабеля
В любом проводнике, сопротивление тока зависит от его длины. На этом свойстве и основан третий способ расчета сечения кабеля. Чем длиннее проводник, тем больше потери в сети. Если они превышают более 5%, то выбирают кабель с большим сечением.
Для определения сечения кабеля определяют суммарную мощность всех установленных приборов и силу тока, который будет протекать по проводнику. Для этого можно использовать, выше приведенную форму расчета. Далее выполняется расчет сопротивления проводки по следующей формуле:
- R=(p×L)÷S, где p — удельное сопротивление проводника, которое приводится в специальных таблицах;
- L – длина проводника в метрах, умножается на два, так как ток течет по фазному и нулевому проводу;
- S- площадь поперечного сечения кабеля.
Далее производится расчет потери напряжения, где сила тока умножается на сопротивление, полученное при расчете. Полученное значение делится на величину напряжение в сети и умножается на 100%.
Если итоговое значение меньше 5%, то сечение кабеля выбрано правильно. В противном случае необходимо подобрать проводник большего сечения.
В любом случае при расчете сечения проводки, необходимо делать соответствующие поправки на перспективу. Возможно, появится желание приобрести более современные дополнительные бытовые приборы, которые будут потреблять больше электроэнергии. Поэтому желательно увеличить сечение проводки хотя бы на одну ступень. При этом вся проводка должна быть выполнена из медного провода.
Предварительный расчёт мощности
Этот этап идёт первым, потому что собранные данные будут служить основой для проектирования.
Невозможно приступать к проектированию, если не известен спектр подключаемых приборов, их мощность и режим эксплуатации. При этом тип электрооборудования, имеет более весомое значение, нежели мощность при выборе сечения кабеля на калькуляторе.
Например, одинаковые по номинальной мощности приборы, могут работать в разных режимах, что сказывается на пиковых нагрузках – одно дело работа водогрейного бойлера мощностью 3 кВт, другое дело работа скважинного насоса мощностью 3 кВт. Ведь при включении насоса, в течении нескольких секунд потребляемая мощность превышает номинальную на 30-45%. Такой скачок обязательно выбьет пробки предохранителя, если этот фактор не был учтён на первом этапе подбора сечения кабеля на калькуляторе.
Мощность подключаемого оборудования берётся из паспорта изделия, а список всех электроприборов на данном объекте лучше разбить по конкретным комнатам.
Проектирование и расчёт сечения кабеля на онлайн калькуляторе
Этап видится сумбурным из-за обилия мелких деталей проекта, но разбивка объекта на несколько комнат, как-бы обнажает сценарий работ, позволяя через призму одного помещения, оценить масштабность задачи.
На листе бумаги рисуется отдельно каждая комната, и вносится список электроприборов для конкретного помещения.
Определяются точки подключения с привязкой к ним соответствующих устройств.
Например, в зале трёхкомнатной квартиры планируется использовать:
- Кондиционер 2 кВт;
- Телевизор 0,4 кВт;
- Светодиодное освещение суммарной мощностью 200 ватт;
- Музыкальный центр 0,5 кВт;
- Гаджеты и прочие мелкие бытовые приборы суммарной мощностью 1 кВт.
Для потолочного освещения кидают отдельную линию 2 х 1,5 мм2.
Для кондиционера прокладывают отдельную цепь, сечение провода рассчитывается так 2000/220 = 10 А (с округлением в большую сторону). Добавляем 5 А (запас прочности) и подбираем провод для тока 15 Ампер.
Остальные устройства в сумме потребляют 2,1 кВт. Учитывая, что шанс их одновременного включения маловероятен, можно воспользоваться формулой расчёта сечения кабеля для кондиционера.
На основе вычислений для одного помещения, используя онлайн калькулятор, проводят расчёты для всей электропроводки. Но необходимо учитывать некоторые правила:
Для электроприборов высокой мощности, как-то: бойлер, электроплита, тёплые полы и т.п., прокладывается отдельная линия электропитания с индивидуальным автоматом отключения и УЗО;
Помещения с высокой влажностью, например санузел и кухня, запитываются по отдельной цепи от щитка, вне зависимости от суммарной нагрузки;
Отдельно прокладывают линию в каждую комнату для потолочного освещения;
Внутри квартиры разрешено использовать только медные провода.
Комплектация и монтажные работы
При выборе электроустановочных изделий старайтесь покупать все устройства от одного производителя. Если будет возможность, то приобретите дополнительную накладную панель на выключатель и розетку. Эксплуатироваться они будут долго, и в случае поломки будет замена из этой же коллекции.
Монтаж электроразводки не сложно выполнить самому. Главное – не спешить и соблюдать требования техники безопасности.
Запомнить самое важное
Даже если владелец сам организовывал элетроразводку, то уже через пару лет он забудет точное место расположения проводов при закрытом монтаже.
Поэтому обязательно нарисуйте схему расположения кабелей в стенах с указанием точного места по высоте. Отдельно в таблицу запишите какие марки проводов использовались.
Способы расчета
В данной статье мы не будем рассматривать вопрос создания схемы электрической сети и разделения потребителей на группы. Достаточно отметить, что в наши дни общепринятым считается схема, когда приборы с большой потребляемой мощностью выносятся на отдельную линию друг от друга, а также групп розеток и осветителей. Поэтому для них, как правила, используются более толстые провода.
А для того чтобы выбрать рассчитать сечение провода для квартиры обращаются к нескольким способам:
- по таблице соответствия нагрузки к толщине жилы;
- по длине (с помощью формулы);
- по потребляемой мощности;
- по другим рабочим показателям (напряжению или току).
С помощью формулы
Сечением кабеля называют площадь поперечного среза токопроводящей жилы. Если для подачи фазы используется многожильный кабель, то за сечение принимается сумма этих площадей.
Чтобы найти расчетную величину сечения кабеля можно выразить её из формулы сопротивления провода, согласно которой:
R= (p*l)/S
Здесь p означает удельное сопротивление, l – длину провода, а S – его площадь в поперечнике. Вспоминаем, что площадь круга равна квадрату его диаметра, умноженному на 0,758 (S = 0,758d2). При известном значении толщины провода (то есть диаметра поперечного круга), приводим формулу к следующему виду:
R= (p*l)/(0,758*d^2 )
d – диаметр жилы
Значение p зависит от металла, из которого сделан провод, его величину можно узнать в справочниках.
С помощью данной формулы мы можем узнать, на какое предельное сопротивление рассчитан провод той или иной толщины, то есть определить безопасную нагрузку, и использовать эту информацию для проектирования домашней электросети. Стоит признать, что этот способ расчета сечения относительно сложен и громоздок, особенно если в квартире будет разводиться много линий питания с разной потребляемой мощностью. Мы приводим его здесь для более полного понимания того, как происходит расчет. Тем более, рабочие характеристики всех типов проводов давно известны, а значит можно не мучиться (и избежать возможных ошибок), а воспользоваться уже известными данными, сведенными в удобную таблицу.
С помощью таблицы
Таблица нагрузок и кабелей, соответствующих её величине, является гораздо более удобным способом найти расчетную площадь сечения. Самым главным показателем в данной таблице является сопротивление материала проводов. Электрические кабели чаще всего изготавливаются из меди и алюминия. Вторые обладают более низкими рабочими характеристиками и по этой причине в последнее время все чаще отвергаются профессионалами как менее безопасные и надежные. Несмотря на это, алюминиевые провода по-прежнему очень часто используются в домашних электросетях. Поэтому таблица ПЭУ (правил электротехнических установок) для выбора сечения содержит колонки со значениями для обоих металлов.
В приведенной таблице расчетная площадь сечения находится по току и мощности, поскольку эти два параметра взаимосвязаны и вычисляются по общей формуле. Очевидно, что она гораздо удобнее способа, описанного ранее – нет необходимости производить сложные вычисления, исходя из диаметра жил. Здесь достаточно знать общую нагрузку, которая будет подаваться на провода, и сразу увидеть, какой должна быть их толщина. Помните, что в целях безопасности и обеспечения надежности следует всегда округлять величину поперечного сечения в большую сторону.
Как правильно произвести расчет по другим показателям
При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.
По току
Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.
| Сечение, мм2 | Ток, А по типу прокладки | |||||
| Открытый | Одна труба | |||||
| 2 одножильных | 3 одножильных | 4 одножильных | 1 двухжильный | 1 трехжильный | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 21 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 24 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 22 | 27 |
По длине
В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.
| Мощность, Вт | Ток, А | 1,5 мм2 | 2,5 мм2 | 4 мм2 | 6 мм2 |
| 500 | 2,5 | 100 м | 165 м | 265 м | 395 м |
| 1000 | 4,6 м | 30 м | 84 м | 135 м | 200 м |
| 1500 | 6,8 м | 33 м | 57 м | 90 м | 130 м |
| 2000 | 9 м | 25 с | 43 м | 68 м | 100 м |
| 2500 | 11,5 м | 20 м | 34 м | 54 м | 80 м |
| 3000 | 13,5 м | 17 м | 29 м | 45 м | 66 м |
| 3500 | 16 м | 14 м | 24 м | 39 м | 56 м |
| 4000 | 18 м | – | 21 м | 34 м | 49 м |
| 4500 | 20 м | – | 19 м | 30 м | 44 м |
По нагрузке
Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.
| Разность напряжения, % | Момент нагрузки по сечению провода | |||
| 1,5 | 2,5 | 4 | 6 | |
| 1 | 108 | 180 | 288 | 432 |
| 2 | 216 | 360 | 576 | 864 |
| 3 | 324 | 540 | 864 | 1296 |
| 4 | 432 | 720 | 1152 | 1728 |
| 5 | 540 | 900 | 1440 | 2160 |
Трёхфазная электрическая сеть
Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:
- Составляется список домашних электроприборов.
- На основании документации или таблицы указывается номинальная мощность.
- Устанавливается возможность эксплуатации техники при единовременной нагрузке.
- Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
- Номинальная мощность оборудования умножается на поправочный коэффициент.
- Все данные суммируются.
- Находится значение в таблице и к нему прибавляется еще 15 %.
По напряжению
Программа для расчета падения напряжения на кабеле
Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:
- длины провода – при увеличении напряжение падает;
- площадь поперечного сечения – при увеличении снижается падение напряжения;
- удельное сопротивление проводника – стандартный размер 1 мм2/1 м.
Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:
- Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
- На основании таблиц ПУЭ устанавливается сечение провода по току.
- Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
- Находится падение напряжения по формуле ΔU=I*R.
- Вычисляется процент падения напряжения ΔU/U.
Если результат больше 5 %, подбирается кабель с большим сечением.
По плотности тока
Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.
Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.
По маркировке проводов
Кабель ВВГ-нг
Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.
Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².
Для чего нужен расчёт сечения кабеля
В главную очередь, проведение этой несильно сложной процедуры необходимо для обеспечения безопасности как самого помещения, так и находящихся в нём людей. На сегодня человечеством не изобретено более удобного метода распределения и доставки электрической энергии до потребителя, как по проводам. Людям практически ежедневно необходимы услуги электрика — кто-то нуждается в подключении розетки, кому-то необходимо установить светильник и т. д. Из этого выходит, что с операцией подбора требуемого сечения связана даже такая, казалось бы, незначительная процедура, как установка нового светильника. Что же тогда говорить о подключении электрической плиты или водонагревателя? Несоблюдение норм может привести к нарушению целостности проводки, что нередко становится причиной короткого замыкания или даже поражения электрическим током.
Если при выборе сечения кабеля допустить ошибку, и приобрести кабель с меньшей площадью проводника, то это приведёт к постоянному нагреву кабеля, что станет причиной разрушения его изоляции. Естественно, все это негативно влияет на продолжительность эксплуатации проводки — нередки случаи, когда через месяц после успешного монтажа электропроводка переставала работать, и требовалось вмешательство специалиста.
Следует помнить, что от правильно подобранного значения сечения кабеля напрямую зависит электро и пожаробезопасность в здании, а значит, и жизнь самих жильцов. Конечно, каждый собственник желает как можно больше сэкономить, но не стоит делать это ценой своей жизни, ставя её под угрозу — ведь в результате короткого замыкания может случиться пожар, который вполне может уничтожить все имущество.
Во избежание этого, перед началом электромонтажных работ следует подобрать кабель оптимального сечения. Для подбора необходимо учитывать несколько факторов:
- общее количество электротехнических устройств, находящихся в помещении;
- совокупную мощность всех приборов и потребляемую ими нагрузку. К полученному значению следует добавить «про запас» 20–30%;
- затем, путём нехитрых математических расчётов, перевести полученное значение в сечение провода, учитывая при этом материал проводника.
Что влияет на расчет сечения провода или кабеля
Существует много факторов влияющих на выбор сечения кабеля, которые полностью описаны в пункте 1.3 ПУЭ. Этот пункт предусматривает расчет сечения для всех видов проводников.
В данной статье дорогие читатели сайта «Электрик в доме» будет рассмотрен расчет сечения провода по потребляемой мощности для медных проводников в ПВХ и резиновой изоляции. Сегодня в основном такие провода используются в домах и квартирах для монтажа электропроводки.
Основным фактором для расчета сечения кабеля считается нагрузка, используемая в сети или ток. Зная мощность электрооборудования, номинальный ток мы получим в результате несложного расчета, используя нижеприведенные формулы. Исходя из этого, выходит, что сечение проводов напрямую связано с расчетной мощностью электроустановки.
Немаловажным при расчете сечения кабеля является и выбор материала проводника. Пожалуй, каждый человек знает из уроков физики в школе, что у меди проводимость намного выше, нежели у такого же провода сделанного из алюминия. Если сравнивать медный и алюминиевый провод одинакового сечения, то первый будет иметь более высокие показатели.
Также немаловажным при расчете сечения кабеля является и количество жил в проводе. Большое количество жилок нагревается намного выше, нежели одножильный провод.
Большое значение при выборе сечения является и способ укладки проводов. Как известно земля считается хорошим теплопроводником, в отличие от воздуха. Исходя из этого выходит, что кабель проложенный под поверхностью земли может выдержать большую электрическую нагрузку, в отличие от тех, которые находятся в воздухе.
Не стоит забывать при расчете сечения также тот момент, что когда провода находятся в пучке и уложены в специальные лотки, то они могут нагреваться друг о друга
Поэтому достаточно важно учитывать этот момент при произведении расчетов, и при необходимости вносить соответствующие коррективы. Если в коробе или лотке находится более четырех кабелей, то когда производится расчет сечения провода, важно внести поправочный коэффициент. Как правило, на правильный выбор сечения провода влияет и то, при какой температуре воздуха он будет эксплуатироваться
В большинстве случаев расчет производится от средней температуры среды + 25 градусов Цельсия. Если температурный режим не соответствует вашим требованиям, то в таблице 1.3.3 ПУЭ имеются поправочные коэффициенты, которые необходимо учесть
Как правило, на правильный выбор сечения провода влияет и то, при какой температуре воздуха он будет эксплуатироваться. В большинстве случаев расчет производится от средней температуры среды + 25 градусов Цельсия. Если температурный режим не соответствует вашим требованиям, то в таблице 1.3.3 ПУЭ имеются поправочные коэффициенты, которые необходимо учесть.
На расчет сечения кабеля также влияет и падение напряжения. Если в протяженной кабельной линии предполагается падение напряжения свыше 5%, то эти показатели обязательно должны быть учтены при расчетах.
Расчет по мощности электроприборов
Любой кабель или провод, в зависимости от материала из которого он изготовлен, может выдержать определенную (номинальную) силу тока, а она имеет прямую зависимость от его сечения и длины. Определить общую потребляемую мощность всех установленных приборов не сложно. Для этого составляется перечень всего оборудования с указанием потребляемой мощности каждой единицы. Все указанные значения суммируются.
Этот расчет выполняется по следующей формуле: Pобщ = (P1+P2+P3+…+Pn)×0.8
Где:
- Pобщ – общая сумма всех нагрузок.
- (P1+P2+P3+…+Pn) – потребляемая мощность каждого оборудования.
- 0,8 – это поправочный коэффициент, который характеризует степень загрузки всех приборов. Обычно приборы редко когда используются одновременно. Такие, как фен, пылесос или электрокамин, используются довольно редко
Полученная сумма будет использоваться для дальнейшего расчета.

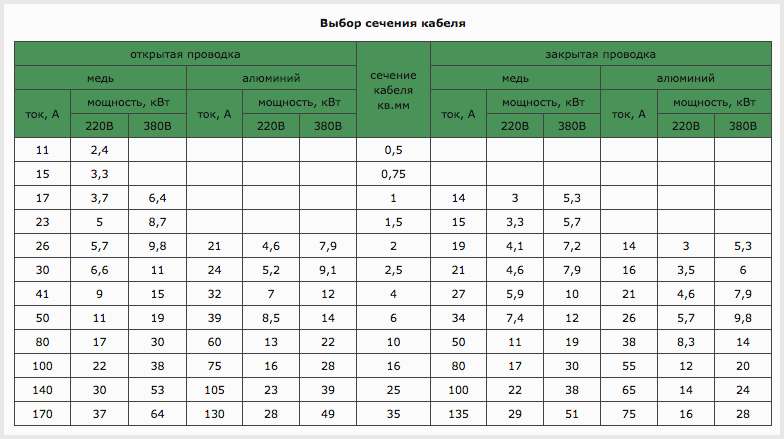

Таблицы, по которым выбирается сечение кабеля
Расчет для алюминиевого провода
Расчет для медного провода
Выбрать нужное сечение по данным таблицы не так, сложно. По установленной мощности, величине напряжения и тока, выбирается размер сечения кабеля для закрытой и открытой проводки. Так же подбирается и материал, из которого изготовлен кабель.
На примере это будет выглядеть так: допустим общая потребляемая мощность электроэнергии в доме составила 13 кВт. Если это значение умножить на поправочный коэффициент 0.8, то номинальная потребляемая мощность составит 10.4 кВт. По таблице выбирается близкая по значению величина мощности. В данном случае для однофазной сети будет число 10.1 кВт, а для трехфазной 10.5 кВт. Для этих значений потребляемой мощности, выбирается сечение 6 мм2 и 1.5 мм2 соответственно.
Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.
Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
Как выбрать сечения проводника
Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:
- Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
- Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
- Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.
Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:
- Вид и тип изоляции электрической проводки;
- Длина участков;
- Способы и варианты прокладки;
- Особенности температурного режима;
- Уровень и процент влажности;
- Максимально возможная величина перегрева;
- Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.
Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:
- для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
- для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
- что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².
Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.
| Сечение жил, проводящих ток (мм) | Медные жилы проводов и кабелей | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток (А) | Мощность (кВТ) | Ток (А) | Мощность (кВТ) | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 80 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 265 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица сечения алюминиевого кабеля
| Сечение жил, проводящих ток (мм) | Алюминиевые жилы проводов и кабелей | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток (А) | Мощность (кВТ) | Ток (А) | Мощность (кВТ) | |
| 2,5 | 22 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132 |
От верно подобранного сечения кабеля напрямую зависит безопасность объекта — поэтому необходимо подойти к процедуре выбора со всей ответственностью. Рекомендуется также проконсультироваться со специалистами перед приобретением проводов — опытный электрик подскажет наиболее оптимальный вариант.
Экономия при покупке часто выходит боком — нередко владельцы квартир или домов приобретают алюминиевый кабель взамен медного, не учитывая тот факт, что его сечение должно быть больше. В итоге смонтированная электропроводка сильно греется, и в течение достаточно малого времени требуется полная замена проводов, что не слабо ударит по кошельку собственника жилья. К тому же, это ещё и чрезвычайно опасно – многие любители сэкономить остались в итоге без крыши над головой.
Если возникли сомнения в собственных силах, рекомендуется обратиться к специалисту — только в этом случае можно гарантировать безопасность для жильцов и продолжительность работы новой электропроводки.
