Что такое трансформатор: устройство, принцип работы и назначение

Схемы подключения

Простейшая схема подключения применяется в пунктах обслуживания линий под напряжением 6 – 10 кВ. Подключенные по такой схеме трансформаторы используются для включения вольтметра и подачи напряжений на реле устройства АВР. Пример такой схемы показан на рис. 7.


Рис. 7. Простая схема подключения трансформатора напряжения

На рисунке 8 приведена схема, применяемая для включения однофазных трансформаторов с целью подачи безопасного напряжения на нагрузки, запитанные от вторичных обмоток. В данной схеме использовано группу однофазных трансформаторов, катушки которых соединены по принципу звезды

Обратите внимание, что первичные обмотки соединены с глухозаземленной нейтралью


Рис. 8. Еще пример схемы подключения

Данная схема применяется в сетях 0,5 – 10 кВ для подключения измерительных приборов, счетчиков. По аналогичной схеме подключаются вольтметры, используемые для контроля изоляции.

Схема эффективна для приема сигналов, свидетельствующих об однофазных замыканиях на землю. Существуют и другие схемы подключений, в частности по типу соединения открытого треугольника. Особенность таких схем в том, что мощность группы из двух ТН меньше мощности трех устройств соединенных по схеме полного треугольника не в 1,5 раза, а в √3 раз.

В некоторых схемах применяется комбинированное соединение обмоток. Для этого подходит соединение «треугольник – звезда». В работе таких схем номинальное напряжение составляет 173 В. Указанный способ подключения применяется в системах регулирования возбуждения обмоток генераторов и компенсаторов.

Работа понижающего трансформатора на практике

Понижающий трансформатор — это такой трансформатор, который выдает на выходе напряжение меньше, чем на входе. Коэффициент трансформации (k) у таких трансформаторов больше 1 . Понижающие трансформаторы — это самый распространенный класс трансформаторов в электротехнике и электронике. Давайте же рассмотрим, как он работает на примере трансформатора 220 В —> 12 В .

Итак, имеем простой однофазный понижающий трансформатор.

Именно на нем мы будем проводить различные опыты.

Подключаем красную первичную обмотку к сети 220 Вольт и замеряем напряжение на вторичной обмотке трансформатора без нагрузки. 13, 21 Вольт, хотя на трансформаторе написано, что он должен выдавать 12 Вольт.

Теперь подключаем нагрузку на вторичную обмотку и видим, что напряжение просело.

Интересно, какую силу тока кушает наша лампа накаливания? Вставляем мультиметр в разрыв цепи и замеряем.

Если судить по шильдику, то на нем написано, что он может выдать в нагрузку 400 мА и напряжение будет 12 Вольт, но как вы видите, при нагрузку близкой к 400 мА у нас напряжение просело почти до 11 Вольт. Вот тебе и китайский трансформатор. Нагружать более, чем 400 мА его не следует. В этом случае напряжение просядет еще больше, и трансформатор будет греться, как утюг.

Возможные неисправности

Ошибки при установке и подключении трансформаторов тока, а также неправильно подобранное оборудование вызывают неисправность ТТ.

Важно! Поиск неисправности следует начинать при условии, если вторичный ток ТТ не сочетается с первичным. Слишком низкий ток, не соответствующий заявленному соотношению, говорит о повреждении прибора

Свидетельствами неисправности трансформатора являются:

  • треск и повышенный шум при работе;
  • появление искр от обмотки на корпусе или на выводах;
  • дым или запах горелой изоляции;
  • чрезмерный нагрев деталей устройства.

Неисправный прибор может давать искажённые результаты измерений, что вызовет ложное срабатывание защитной аппаратуры и неправильный учёт электроэнергии. Периодически на подстанциях проводится поэлементная (пофазная) поверка с замером токов под нагрузкой. Полученные по данным измерений расчётные значения должны совпадать с измеренными величинами на выходе ТТ. Допустима погрешность не более 10%.

Варианты маркировки

На корпусе каждого трансформатора есть маркировка с техническими данными. Встречаются такие маркировки:

  1. ТДТН-1600/110. Уменьшающее устройство с трехфазным действием. Снабжено принудительным масляным охлаждением и компонентом РПН. Заявленная мощность – 1600, показатели на обмотке – 110 кВ.
  2. ТМ-100/10. Трансформатор с двойной обмоткой. Предназначен для работы с трехфазной сетью. Процесс охлаждения естественный, работает на масле. Нагрузка меняется посредством ПБВ узла. Допустимая сила – 100 кВА, класс обмотки – 10 кВ.
  3. АТДЦТН-120000/500/110-85. Автотрансформатор для сети с 3 фазами, оснащенный 3 катушками. Искусственная система масляной циркуляции. Есть устройство РПН. Мощность 25 МВА, производительность обмотки – 35 кВ. Используется на электростанциях.
  4. ТРДНС-25000/35-80. Оборудование для подключения к трехфазной электросети. Имеет 2 расщепленные обмотки. Охлаждается путем циркулирования масляной жидкости. Мощность 25 МВА. Класс напряжения – 35 кВ. Конструкция была изготовлена в 1980 году.

Конструкции и виды трансформаторов

Трансформаторы тока и напряжения выполняют одну функцию, но имеют конструктивные различия.

Устройства напряжения

Независимо от того, для какой силы тока предусмотрена первичная обмотка, вторичная катушка всегда имеет одно напряжение – 100 В. Для счетчика электроэнергии не имеет значения, с какими устройствами «сотрудничать» – 6 кВ, 10 кВ или другими.

Поэтому если для него подходят измерительные трансформаторы напряжения (ТН), в технических характеристиках счетчика указывается 3×100. Это значит, что к одному устройству должно подключаться сразу 3 фазы.

Устройства измерения напряжения по конструкции могут быть 2 видов:

  • Компонент для преобразования одной фазы помещен в отдельный корпус. Если устройство трехфазное, подключают сразу 3 элемента.
  • В одном корпусе находится элемент для работы сразу с 3 фазами. Первичные обмотки всех компонентов трехфазного устройства соединены в виде звезды.

Для защиты первичных обмоток служат предохранители. Вторичные обмотки раньше защищались аналогично, сейчас предохранители заменили автоматическими выключателями.

У устройств напряжения несколько вторичных обмоток:

  • для учетных приборов (точность 0.5);
  • для измерительных элементов (точность 0.5);
  • для компонентов релейной защиты (класс 10P);
  • для рассоединенного треугольника (класс 10P).

Класс точности нужен для фиксации измерений

Но здесь важно учитывать, что измерительная обмотка будет работать в указанном классе точности, если нагрузка на нее не превышена. Поэтому на приборе обязательно прописывается допустимая мощность

Устройства тока

Измерительные трансформаторы тока (ТТ) тоже оборудованы первичной и вторичной обмотками. Однако есть некоторые отличия:

  • первичный слой может иметь одну или несколько закруток, но чаще всего он выглядит, как шина, которая проходит через весь корпус;
  • у ТТ до 1000 В только одна вторичная катушка, у высоковольтных – минимум две.

Заявленный ток на второй обмотке всегда будет равен 5 А независимо от напряжения, для которого подготовлена первичная катушка. В остальном по принципу работы ТТ аналогичен ТН.

Как сделать самому разделительный трансформатор

Аппарат небольшой мощности несложно изготовить самостоятельно, при наличии подобных навыков и элементарных знаний в области электротехники.

Последовательность операций:

  • на двух идентичных сердечниках выполняются по две половинных обмотки – катушки разделяются напополам;
  • пара половинных обмоток соединяется последовательным способом;
  • дополнительно можно оборудовать аппарат дросселем или стабилизатором.

Детальнее схема устройства и порядок соединения полуобмоток показан на схеме:

Аппарат может использоваться для запитывания мастерской или другого вспомогательного помещения. Перед подключением к стационарной электросети, устройство необходимо проверить электрическим током небольшой величины. В качестве потребляющего устройства подойдёт обычная лампа небольшой мощности.

Трансформаторы напряжения

Это, пожалуй, наиболее многочисленная разновидность семейства трансформаторов. В двух словах, их основная функция – сделать произведенную на электростанциях энергию доступной для потребления различными устройствами. Для этого существует система передачи электроэнергии, состоящая из повышающих и понижающих трансформаторных подстанций и линий электропередач.

Вначале электроэнергия, произведенная электростанцией, подается на повышающую трансформаторную подстанцию (к примеру, с 12 до 500 кВ). Это необходимо для того, чтобы компенсировать неизбежные потери электроэнергии при передаче на большие расстояния.

Следующий этап – понижающая подстанция, откуда электроэнергия уже по низковольтной линии подается на понижающий трансформатор и далее к потребителю в виде напряжения 220 в.

Но на этом работа трансформаторов не заканчивается. В большинстве окружающих нас бытовых электроприборов — в ПК, телевизорах, принтерах, стиральных машинах-автоматах, холодильниках, микроволновых печах, DVD и даже в энергосберегающих лампочках установлены понижающие трансформаторы. Пример индивидуального «карманного» трансформатора – зарядное устройство мобильного телефона (смартфона).

Гигантскому разнообразию современных электронных устройств и выполняемых ими функций соответствует множество различных типов трансформаторов. Это далеко не полный их список: силовые, импульсные, сварочные, разделительные, согласующие, вращающиеся, трехфазные, пик-трансформаторы, трансформаторы тока, тороидальные, стержневые и броневые.

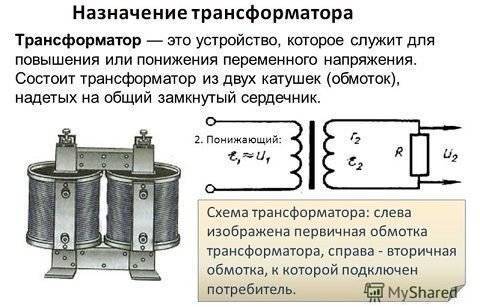

Из чего состоит трансформатор

Основой каждого трансформатора является замкнутый сердечник, выполняющий функцию магнитопровода. Для его изготовления применяется электротехническая сталь в виде листов, толщиной 0,35 – 0,5 мм. На магнитопровод наматываются изолированные медные провода.

Участки сердечника с обмотками носят название стержней, а те, которые без обмоток, называются ярмами. Обмотка, на которую поступает электроэнергия, именуется первичной. Другая обмотка, из которой выходит преобразованный ток, называется вторичной. Они обе разделены между собой путем электрической изоляции, кроме автоматических трансформаторов.

Монтаж, подключение, опасные факторы

При пробое изоляции обмоток возникает возможность поражения током, но риск предотвращается заземлением вывода (обозначается на корпусе) вторички.

На выводы вторичной катушки И1 и И2 токи полярные, они обязательно постоянно подсоединены на нагрузку. Идущая по первичной цепи энергия со значительным потенциалом (S=UI). В другой происходит трансформация, и при обрыве в ней там падает напряжение. Потенциал разомкнутых концов при протекании энергии большой, что представляет значительную опасность.

По описанным выше причинам все вторичные цепи ТТ собирают особо тщательно и надежно, на них и кернах, выведенных из функционирования, всегда ставят шунтирующие закоротки.

Как подключается ТТ

Есть несколько схем для изделий защитного типа. Рассмотрим подключение ТТ на трехфазное напряжение.

Полная звезда:

  • самая распространенная, защита одно- и многофазных систем от КЗ;
  • три ТТ соединяются в звезду.

Если ток ниже настроек на реле КА1–КА3, то это нормальная ситуация, защита не активируется. Ток на К0 — это сумма всех 3 фаз. При возрастании величин в одной из них растет ток и в ТТ. Произойдет сработка реле при КЗ и при превышении нагрузок.

Неполная звезда:

  • защита от межфазных замыканий для создания цепей с нейтралью с заземлением;
  • для маломощных приемников с другими вариантами защиты.

Схема «треугольник и звезда» — для дифференциальной защиты.

Схема без обесточивания при КЗ на землю используется, но редко по этой же причине. Для защиты от замыканий между фазами и всплесков в одной из них.

ТТИ подсоединяются простым последовательным подключением первичных витков изделия.

Монтаж

Монтаж трансформаторов тока:

  1. Ревизия устройства, проверка изоляции (должно быть выше 1 кОм на 1 В);
  2. Отключают ЭУ;
  3. Убедится в обесточивании, зафиксировать заземления.
  4. Разметка, установка креплений. Запрещено размещать трансформатор вплотную к ЭУ (минимальный зазор — 10 см).
  5. Выставляются таблички, ограждения.
  6. Первичные витки подсоединяются последовательно, но с нагрузкой на вторичных. Если нет возможности подключить измеритель, то ее контакты замыкают, чтобы не было высоких мощностей на ней, которые приведут его повреждению.

ТТ не допускает холостого функционирования, его режим близок к КЗ: вторичные витки при подключении прибора к измеряемому току обязательно замыкаются. Иначе происходит перегревание, повреждающее изоляцию. Перед отсоединением измерителей сначала закорачивают катушки. У некоторых моделей для этого есть узлы клеммы, перемычки.

Расчет

Расчет трансформатора тока можно провести по онлайн-калькуляторам, подобрать по номиналу (например, для 10 кВ). Но это слишком упрощенные инструменты. Исчисления и параметры для выбора — чрезвычайно обширная тема, поэтому опишем основы.

Точность чрезвычайно важная, поэтому потребуются тщательные исчисления специалистами. Необходимо знать множество специфических нюансов, например:

  • при разных схемах подсоединения, видах КЗ, есть разные формулы определения сопротивления;
  • проверяют первичный ток на термо- и электродинамическую стойкость;
  • есть свои нюансы для ТТ, для релейной защиты и для учетных целей, измерений.

Правила, как выбрать трансформатор тока в общих чертах:

  • номинальное рабочее напряжение ТТ должно превышать или сравниваться с номиналом ЭУ (стандартные значения 0.66, 3, 6, 10, 15, 20, 24, 27, 35, 110, 150, 220, 330, 750 кВ). Если обслуживаемое оборудование имеет 10 кВ, то изделие должно быть рассчитано на этот показатель;
  • первичный ток ТТ — больше номинального тока у ЭУ, но учитывая перегрузочную способность;
  • оценивают ТТ по номинальной мощности вторичной нагрузки, которая должны превышать расчетное ее значение. (Sном>=Sнагр);
  • оценивают размеры и расположение для установки, номинальные нагрузки (есть таблица), наработка до отказа, срок службы, класс точности.

Проверка после расчета

Правила:

  • после расчета ТТ проверяют по загрузке при макс. и мин. значениях, протекающих через него нагрузок;
  • по п. 1.5. 17 ПУЭ при макс. подключенной нагрузке ток во вторичной катушке — не менее 40 % номинала счетчика, при мин. — не менее 5 %;
  • макс. загрузка должна быть от 40 %, а мин. — от 5 %, и в любом случае она не должна превышать 100 %, иначе возникнет перегрузка трансформатора;
  • если рассчитанные величины макс./мин. загрузок меньше 40 % и 5 % соответственно, то надо подбирать изделие с меньшим номиналом, а если этого нельзя сделать по параметрам макс. нагрузки, надо предусмотреть монтаж двух счетчиков — для макс. и мин. нагрузки.

Коэффициент трансформации

В физике формулы для вычисления этой величины представлены таким образом:

1. k=U1U2, где:

  • k — коэффициент трансформации;
  • U1 — напряжение на первичной обмотке;
  • U2 — напряжение на вторичной обмотке.

2. k=I2I1, где:

  • k — коэффициент трансформации;
  • I1 — напряжение на первичной обмотке;
  • I2 — напряжение на вторичной обмотке.

3. k=N1N2, где:

  • k — коэффициент трансформации;
  • N1 — количество витков на первичной обмотке;
  • N2 — количество витков на вторичной обмотке.

Коэффициент трансформации показывает, каким устройством он является: повышающим или понижающим.

Повышающим он бывает в том случае, если на вторичной обмотке величина напряжения больше, чем на первичной.

Понижающим — в том случае, если во второй цепи возникает меньшее по величине напряжение, чем в первичной цепи.

Устройство электрических аппаратов

Основным назначением измерительных трансформаторов является понижение первичного тока до значения, позволяющего осуществить подключение электрических измерительных приборов, защитных систем и т. д.

Кроме этого, они обеспечивают гальваническую развязку между высоким и низким напряжением, позволяющую безопасно работать обслуживающему персоналу. Состоит этот аппарат из следующих составляющих:

  • первичной обмотки с рассчитанным количеством витков;
  • вторичной обмотки;
  • изготовленного из специальной стали сердечника.

Электрические провода первичной обмотки подключают последовательно к эксплуатируемой цепи, в которой проводят проверку показаний. К проводам вторичной обмотки подключают измерительные приборы, комплекс автоматических устройств для защиты цепи от повреждений, различные системы автоматики и т. д.

Режимы работы трансформаторов

Выделяют 3 основных режима работы трансформаторов:

  1. Режим холостого хода, при котором выводы вторичной обмотки разомкнуты, а сопротивление нагрузки приравнивается к бесконечности. Измерение тока, который протекает в первичной обмотке, позволяет рассчитать коэффициент полезного действия трансформатора. При работе трансформатора в таком режиме можно вычислить коэффициент трансформации и потери в сердечнике.
  2. Рабочий режим или режим под нагрузкой — это режим, при котором вторичная цепь получает от первичной напряжение, ток и сопротивление.
  3. Режим короткого замыкания — это режим, при котором концы вторичной обмотки закорочены, мощность сконцентрирована в цепях обмоток, сопротивление нагрузки равно нулю. В этом состоянии можно определяют потери, которые расходуются на нагревание обмоток.

Расшифровка основных параметров

Разнообразие в конструкции и широкий диапазон параметров трансформаторов привели к необходимости их маркировки по специальному стандарту. Не имея под рукой технического описания, характеристики устройства можно выяснить по нанесённой на его поверхности информации, выраженной буквенно-цифровым кодом.

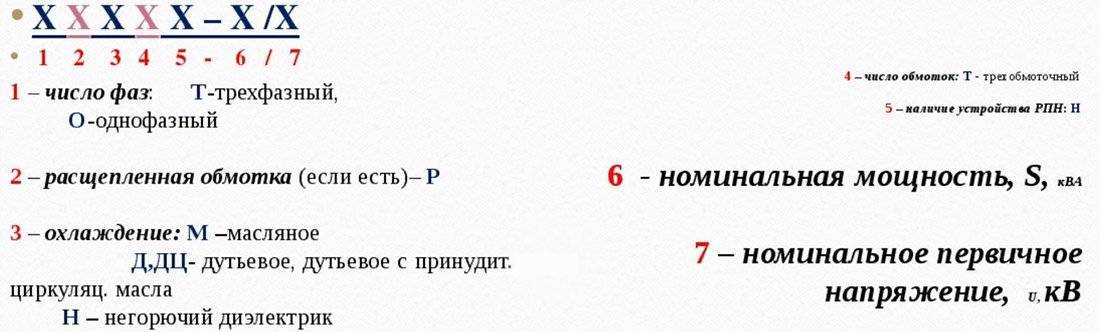

Маркировка силовых трансформаторов содержит 4 блока.

Расшифруем первые три блока:

Расшифровка маркировки: 1,2,3 блока

  1. Первая буква «А» прикреплена за автотрансформаторами. При её отсутствии буквы «Т» и «О» соответствуют трёхфазным и однофазным трансформаторам.
  2. Наличие далее буквы «Р» информирует об устройствах с расщеплённой обмоткой.
  3. Третья буква означает охлаждение, масляной естественной системе охлаждения присвоена литера «М». Естественному воздушному охлаждению выделена буква «С», масляное с принудительным обдувом обозначается «Д», с принудительной циркуляцией масла – «Ц». Сочетание «ДЦ» указывает на наличие принудительной циркуляции масла с одновременным воздушным обдувом.
  4. Литерой «Т» помечаются трёхобмоточные преобразователи.
  5. Последний знак характеризует особенности трансформатора:
  • «Н» – РПН(регулировка напряжения под нагрузкой);
  • пробел – переключение без возбуждения;
  • «Г» – грозозащищенный.

Виды разделительного трансформатора

Виды разделительного трансформатора могут быть разнообразными. Их разделяют в зависимости от области применения и количества обмотки:

  1. Если первичная обмотка трансформатора подключается к источникам тока, а вторичная подключается к измерительным приборам, тогда это устройство называется трансформатором тока. Это устройство можно будет использовать в различных измерительных цепях.
  2. Импульсный трансформатор способен преобразовывать полученные сигналы и передавать электрический импульс. Чаще всего эти устройства применяются в технике.
  3. Чтобы преобразовать синусоидальное напряжение многие специалисты используют пик-трансформатор.
  4. Если первичная и вторичная обмотка соединяется напрямую, тогда это устройство можно называть автотрансформатором.
  5. В силовом трансформаторе вы можете встретить несколько видов обмоток. Они предназначаются для преобразования тока с помощью электромагнитной индукции.
  6. Разделительный трансформатор используют для обеспечения нормального тока для фонарей. Устройство представляет собою компактный прибор, который имеет изолированные обмотки. При необходимости портативный прибор можно установить на специальную подставку.

Разделительные трансформаторы могут быть достаточно разнообразными. Если устройство используется в медицине, тогда его называют индивидуальным медицинским разделительным трансформатором. Он способен работать в электрической цепи 220 Вольт. Среди отечественных производителей можно выделить компанию ОСО Электра.

Особенностью разделительного трансформатора можно считать то, что в этом устройстве практически полностью отсутствует гальваническая развязка с нейтралью и фазой. Благодаря этому вы сможете защитить себя от удара тока. При необходимости вы также можете подсоединить специальный блок, который будет управлять всеми необходимыми процессами. Для бытовых нужд обычно производители используют повышающий разделительный трансформатор. Он может быть бытовым или промышленным. При необходимости можете прочесть про намотку тороидального трансформатора.

В последнее время также могут применяться разделительные трансформаторы встроенные или специальные. Также многие устройства могут работать с номинальным первичным напряжением. Частота постоянного тока не должна превышать 50 Гц.

Немного истории

Благодаря английскому физику Майклу Фарадею в 1831 году человечество познакомилось с электромагнитной индукцией. Великому учёному не суждено было стать изобретателем трансформатора, поскольку в его опытах фигурировал постоянный ток. Прообразом устройства можно считать необычную индукционную катушку француза Г. Румкорфа, которая была представлена учёному миру в 1848-м.

В 1876 году русский электротехник П. Н. Яблочков запатентовал трансформатор переменного тока с разомкнутым сердечником. Современному виду устройство обязано англичанам братьям Гопкинсон, а также румынами К. Циперановскому и О. Блати. С их помощью конструкция приобрела замкнутый магнитопровод и сохранила схему до наших дней.

Виды магнитопроводов

Применение

Использование разделительных трансформаторов особенно необходимо в помещениях, к эксплуатации которых предъявляются повышенные требования к электробезопасности. Это касается:

  • подвальных помещений;
  • кабельных колодцев;
  • объектов с повышенным уровнем влажности;
  • газоопасных мест;
  • при использовании электроинструмента первого класса электробезопасности.

В домашних условиях такие аппараты могут устанавливаться в ванных комнатах, бассейнах и других технических помещениях, где предъявляется повышенный уровень к защите от поражения электрическим током. Возможно их подключение к котельным агрегатам.

Конструкция

Устройство трансформатора предполагает наличие одной либо большего числа отдельных катушек (ленточных или проволочных), находящихся под единым магнитным потоком, накрученных на сердечник, изготовленный из ферромагнетика.

Важнейшие конструктивные части следующие:

  • обмотка;
  • каркас;
  • магнитопровод (сердечник);
  • охлаждающая система;
  • изоляционная система;
  • дополнительные части, необходимые в защитных целях, для установки, обеспечения подхода к выводящим частям.

В приборах чаще всего можно увидеть обмотку двух типов: первичную, получающую электроток от стороннего питающего источника, и вторичную, с которой напряжение снимается.

Сердечник обеспечивает улучшенный обратный контакт обмоток, обладает пониженным сопротивлением магнитному потоку.

Некоторые виды приборов, работающие на сверхвысокой и высокой частоте, производятся без сердечника.

Производство приборов налажено в трех базовых концепциях обмоток:

  • броневой;
  • тороидальной;
  • стержневой.

Устройство трансформаторов стержневых подразумевает накручивание обмотки на сердечник строго горизонтальное. В приборах броневого типа она заключена в магнитопроводе, размещается горизонтально либо вертикально.

Надежность, эксплуатационные особенности, устройство и принцип действия трансформатора принимаются без какого-либо влияния принципа его изготовления.

Виды трансформаторов напряжения

Рассмотрим несколько трансфомраторов напряжения разных производителей:

Трансформатор напряжения ЗНОЛ-НТЗ-35-IV-11

Производиель — Невский трансформаторный завод «Волхов».

Назначение и область применение ЗНОЛ-НТЗ

Трансформаторы предназначены для наружной установки в открытых распределительных устройствах (ОРУ). Трансформаторы обеспечивают передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, предназначены для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения 35 кВ. Трансформаторы выполнены в виде опорной конструкции.

Рисунок — Габаритные размеры трансформатора

Рисунок — схемы подключения обмоток трансформаторов

Характеристики:

  1. Класс напряжения по ГОСТ 1516.3, кВ — 27 35 27
  2. Наибольшее рабочее напряжение, кВ — 30 40,5 40,5
  3. Номинальное напряжение первичной обмотки, кВ — 15,6 20,2 27,5
  4. Номинальное напряжение основной вторичной обмотки, В — 57,7 100
  5. Номинальное напряжение дополнительной вторичной обмотки, В — 100/3, 100 127
  6. Номинальные классы точности основной вторичной обмотки — 0,2; 0,5; 1; 3

Ещё одно интересное видео о работе трансформаторов тока:

Трехфазная антирезонансная группа трансформаторов напряжения 3хЗНОЛПМ(И)

Производитель «Свердловский завод трансформаторов тока»

Назначение 3хЗНОЛПМ(И)

Трансформаторы предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.

Рабочее положение — любое.

Расположение первичного вывода возможно как с лицевой так и с тыльной стороны трансформатора.

Трехфазная группа может комплектоваться в 4-ех вариантах:

  • из трех трансформаторов ЗНОЛПМ — 3хЗНОЛПМ-6 и 3хЗНОЛПМ-10;
  • из трех трансформаторов ЗНОЛПМИ — 3хЗНОЛПМИ-6 и 3хЗНОЛПМИ-10;
  • из одного трансформатора ЗНОЛПМ (устанавливается по середине) и двух трансформаторов ЗНОЛПМИ (устанавливаются по краям) — 3хЗНОЛПМ(1)-6 и 3хЗНОЛПМ(1)-10;
  • из двух трансформаторов ЗНОЛПМ (устанавливаются по краям) и одного трансформатора ЗНОЛПМИ (устанавливается по середине) — 3хЗНОЛПМ(2)-6 и 3хЗНОЛПМ(2)-10.

Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополниетльные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, рекомендуется включать резистор сопротивлением 25 Ом, рассчитанный на длительное протекание тока 4А.

Гарантийный срок эксплуатации — 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.

Срок службы — 30 лет.

НАМИТ-10-2

Производитель ОАО «Самарский Трансформатор»

Назначение и область применения

Трансформатор напряжения НАМИТ-10-2 УХЛ2 трехфазный масляный антирезонансный является масштабным преобразователем и предназначен для выработки сигнала измерительной информации для измерительных приборов в цепях учёта, защиты и сигнализации в сетях 6 и 10 кВ переменного тока промышленной частоты с изолированной нейтралью или заземлённой через дугогасящий реактор. Трансформатор устанавливается в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий

Технические параметры трансформатора напряжения НАМИТ-10-2

  1. Номинальное напряжение первичной обмотки, кВ — 6 или 10
  2. Наибольшее рабочее напряжение, кВ — 7,2 или 12
  3. Номинальное напряжение основной вторичной обмотки (между фазами), В — 100 (110)
  4. Ннапряжение дополнительной вторичной обмотки (аД — хД), не более, В — 3
  5. Класс точности основной вторичной обмотки — 0,2/0,5

Рисунок — Габаритные размеры и схема подключения

{SOURCE}

Из какого материала сделать магнитопровод?

Если нужен маломощный преобразователь, подойдет стержневой или броневой магнитопровод. В первом варианте стержни расположены вертикально. Во втором случае стержни имеют прямоугольное сечение и расположены горизонтально. Эта конструкция сложнее, поэтому и встречается реже.

В повышающем часто устанавливаются Ш-образные ферритовые магнитопроводы, сложность в конструкции заключается в необходимости подбора точного размера стержня. Если для сборки используется запчасть с другой техники, толщина пакета пластин определяется на основании мощности. Пластинки вставляются в катушку и стягиваются гайками и шпильками.

Типы трансформаторов, основанные на использовании

Существует также несколько типов трансформаторов, которые работают в определенной области. Как в электронике, так и в электротехнике несколько специализированных трансформаторов используются в качестве понижающего или повышающего трансформатора в зависимости от области применения трансформаторов. Таким образом, трансформаторы могут быть классифицированы следующим образом в зависимости от использования:

1. Трансформаторы, используемые в силовой области

В электротехнике область мощности имеет дело с производством, измерением и распределением энергии

Однако это очень большая область, где трансформаторы являются важной частью для обеспечения безопасного преобразования энергии и успешной доставки энергии на подстанцию и конечным потребителям. Трансформаторы, которые используются в области питания, могут быть как наружными, так и внутренними.

Силовые трансформаторы имеют большие размеры и используются для передачи энергии на подстанцию или в общественное электроснабжение. Этот трансформатор действует как мост между генератором энергии и первичной распределительной сетью. В зависимости от номинальной мощности и технических характеристик силовые трансформаторы могут быть далее классифицированы на три категории: Малые силовые трансформаторы, средние силовые трансформаторы и большие силовые трансформаторы. Номинальная мощность может быть более 30 кВА для 500-700 кВА или в некоторых случаях может быть равна или больше 7000 кВА для небольшого номинального силового трансформатора.

Силовой трансформатор

Из-за очень высокой выработки электроэнергии строительство силового трансформатора также имеет решающее значение. Конструкция включает в себя прочную изолирующую периферию и хорошо сбалансированную систему охлаждения. Наиболее распространенные силовые трансформаторы заполнены маслами.

Основной принцип работы силового трансформатора заключается в преобразовании низковольтного высокого тока в высоковольтный низкий ток. Это необходимо для минимизации потерь мощности в системе распределения электроэнергии.

Еще одним важным параметром для силового трансформатора является наличие фазы. Обычно силовые трансформаторы работают в трехфазной системе, но в некоторых случаях используются также однофазные малые силовые трансформаторы. Трехфазные силовые трансформаторы являются наиболее дорогостоящими и эффективными, чем однофазные силовые трансформаторы.

Измерительный трансформатор

Измерительный трансформатор используется для изоляции основной мощности и преобразования тока и напряжения в меньшем соотношении к его вторичному выходу. Измеряя выход, можно измерить фазу, ток и напряжение фактической линии электропередачи.

Распределительный трансформатор

Распределительные трансформаторы – это понижающий трансформатор, который преобразует высокое сетевое напряжение в требуемое конечным потребителем напряжение. Он также может быть однофазным или трехфазным.

Распределительные трансформаторы могут быть дополнительно классифицированы в зависимости от типа используемой изоляции. Он может быть сухого типа или может быть погружен в жидкость. Он изготовлен с использованием ламинированных стальных пластин, в основном выполненных в форме буквы С в качестве основного материала.

Распределительный трансформатор также имеет другой тип классификации, основанный на месте его использования. Трансформатор может быть установлен на коммунальном столбе, если это так,то его называют полюсным распределительным трансформатором. Он может быть размещен внутри подземной камеры, установлен на бетонной площадке (на площадке установлен распределительный трансформатор) или внутри закрытого стального ящика.

2. Трансформаторы, используемые в электронике

Импульсный трансформатор

Это один из наиболее часто используемых трансформаторов на печатных платах, которые производят электрические импульсы постоянной амплитуды. Он используется в различных цифровых схемах, где генерация импульсов необходима в изолированной среде. Поэтому импульсные трансформаторы изолируют первичную и вторичную цепи и распределяют первичные импульсы по вторичной цепи, часто это цифровые логические элементы или драйверы.

Аудиотрансформатор

Это еще один широко используемый трансформатор в области электроники. Он специально используется в приложениях, связанных со звуком, где требуется согласование импеданса. Аудиотрансформатор уравновешивает схему усилителя и нагрузки, как правило, громкоговорителя. Аудиотрансформатор может иметь несколько первичных и вторичных катушек, разделенных или центрированных.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
