Регуляторы напряжения на 220 В своими руками

5 самых популярных схем регуляторов напряжения (РН) 0-220 вольт своими руками

Регулятор напряжения – это специализированный электротехнический прибор, предназначенный для плавного изменения или настройки напряжения, питающего электрическое устройство.

4 вопроса по теме регуляторов напряжения

  1. Для чего нужен регулятор:

а) Изменение напряжения на выходе из прибора.

б) Разрывание цепи электрического тока

  1. От чего зависит мощность регулятора:

а) От входного источника тока и от исполнительного органа

б) От размеров потребителя

  1. Основные детали прибора, собираемые своими руками:

а) Стабилитрон и диод

б) Симистор и тиристор

  1. Для чего нужны регуляторы 0-5 вольт:

а) Питать стабилизированным напряжением микросхемы

б) Ограничивать токопотребление электрических ламп

Регулятор сетевого напряжения

Рассмотрим, как сделать регулятор напряжения 220в своими руками. Имеется простая схема, для которой не нужны дорогостоящие радиодетали. Понадобится следующий набор элементов:

  • 2 резистора по 1кОм;
  • Переменное сопротивление 1мОм;
  • Пара конденсаторов 47 нФ, и 0,01мкФ;
  • Динистор. Его монтаж осуществляется любой стороной (у него нет полярности);
  • Симистор и радиатор к нему;
  • Клемники винтовые.

Если есть желание получить плавную регулировку напряжения, то лучше сделать монтаж на переменном сопротивлении 500кОм, но диапазон регулировки не будет опускаться ниже 120В.

Назначение и принцип работы

С помощью регуляторов напряжения можно изменять не только яркость свечения ламп накаливания, но и скорость вращение электромоторов, температуру жала паяльника и так далее. Нередко эти устройства называют регуляторами мощности, что не совсем правильно. Устройства, предназначенные для регулирования мощности, основаны на ШИМ (широтно-импульсная модуляция) схемах.

Это позволяет получить на выходе различную частоту следования импульсов, амплитуда которых остается неизменной. Однако если параллельно нагрузке в такую схему включить вольтметр, то напряжение также будет изменяться. Дело в том, что прибор просто не успевает точно измерять амплитуду импульсов.

Следует заметить, что регуляторы напряжения будут максимально эффективны при работе с резистивной нагрузкой, например, лампами накаливания. А вот использовать их для подключения к индуктивной нагрузке нецелесообразно. Дело в том, что показатель индуктивного электротока значительно ниже в сравнении с резистивным.

Собрать самодельный диммер довольно просто. Для этого потребуются начальные знания в области электроники и несколько деталей.

На основе симистора

Такой прибор работает по принципу фазового смещения открывания ключа. Ниже представлена простейшая схема диммера на основе симистора:

Структурно прибор можно разделить на два блока:

  • Силовой ключ, в роли которого используется симистор.
  • Узел создания управляющих импульсов на основе симметричного динистора.

С помощью резисторов R1-R2 создан делитель напряжения

Следует обратить внимание, что сопротивление R1 – переменное. Это позволяет менять напряжение в линии R2-C1. Между этими элементами включен динистор DB3

Как только показатель напряжения на конденсаторе C1 достигает значения порога открытия динистора, на ключ (симистор VS1) подается управляющий импульс

Между этими элементами включен динистор DB3. Как только показатель напряжения на конденсаторе C1 достигает значения порога открытия динистора, на ключ (симистор VS1) подается управляющий импульс.

На базе тиристора

Эти проборы также достаточно эффективны, а их схемы не отличаются высокой сложностью. Роль ключа в таком устройстве выполняет тиристор. Если внимательно изучить схему прибора, то сразу можно заметить главное отличие этой схемы от предыдущей – для каждой полуволны используется собственный ключ с управляющим динистором.

Принцип работы тиристорного прибора следующий:

  • Когда через линию R5-R4-R3 проходит положительная полуволна, конденсатор C1 заряжается.
  • После достижения порога включения динистора V3 он срабатывает, и электроток поступает на ключ V1.
  • При прохождении отрицательной полуволны наблюдается аналогичная ситуация для линии R1-R2-R5, управляющего динистора V4 и ключа V2.

Также в быту используются конденсаторные регуляторы. Однако в отличие от полупроводниковых приборов, они не позволяют плавно изменять напряжение. Таким образом, для самостоятельного изготовления лучше всего подходят тиристорная и симисторная схемы.

Найти все необходимые для изготовления регулятора детали не составит труда. При этом их не обязательно покупать, а можно выпаять из старого телевизора или другой радиоаппаратуры. При желании на основе выбранной схемы можно сделать печатную плату, а затем впаять в нее все элементы. Также детали можно соединить обычными проводами. Домашний мастер может выбрать тот способ, который покажется ему наиболее привлекательным.

Оба рассмотренных устройства довольно легко собрать, и для выполнения всех работ не нужно обладать серьезными знаниями в области электроники. Даже начинающий радиолюбитель сможет изготовить своими руками схему регулятора напряжения 220в. При невысокой стоимости, они практически ни в чем не уступают заводским аналогам.

Разновидности приборов

По виду выходного сигнала регуляторы разделяют на стабилизированные и нестабилизированные. Также они могут быть аналоговыми и цифровыми (интегральными). Первые строятся на основе тиристоров или операционных усилителей. Их управление осуществляется путём изменения параметров RC цепочки обратной связи. Совместно с ними для повышения мощности применяются биполярные или полевые транзисторы. Работа же интегральных устройств связана с использованием широтно-импульсной модуляции (ШИМ), поэтому в цифровой схемотехнике используются микроконтроллеры и силовые транзисторы, работающие в ключевом режиме.

При изготовлении самодельного регулятора напряжения могут быть использованы следующие элементы:

  • резисторы;

  • тиристоры или транзисторы;
  • цифровые или аналоговые интегральные микросхемы.

Первые два типа имеют несложные схемы и довольно просты к самостоятельной сборке. Их можно изготавливать без использования печатной платы с помощью навесного монтажа, в то время как импульсные регуляторы на основе микроконтроллеров требуют более обширных знаний в радиоэлектронике и программировании.

Как избежать 3 частых ошибок при работе с симистором.

  1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
  2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
  3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

Регулятор напряжения 12 вольт своими руками

5 частых вопросов, которые задают начинающие радиомеханики; 5 лучших транзисторов для регуляторов, тест на определение состава схемы

Регулятор электрического напряжения нужен для того, чтобы величина напряжения могла стабилизироваться. Он обеспечивает надежность работы и долговечность работы прибора.

Регулятор состоит из нескольких механизмов.

Ответы на эти вопросы позволят узнать состав схемы регулятора напряжения 12 вольт и её сборку.

  1. Какое сопротивление должно быть у переменного резистора?

a) 10 кОм

b) 500 кОм

  1. Как нужно подключать провода?

a) 1 и 2 клемма – питание, 3 и 4 – нагрузка

b) 1 и 3 клемма – нагрузка, 2 и 4 — питание

  1. Нужно ли устанавливать радиатор?

a) Да

b) Нет

a) КТ 815

b) Любой

3 ошибки и как их избежать

  1. Ножки транзистора и резистора спаяны друг с другом полностью. Чтобы этого избежать, нужно внимательно читать инструкцию.
  2. Хоть и поставлен радиатор, перегрелся прибор.Это связано с тем, что во время того, как детали спаиваются, происходит перегрев. Для этого нужно, ножки транзистора держать пинцетом для отвода тепла.
  3. Реле не стало работать после починки. Выгоняет проволоку после того как отпустил кнопку. Проволока по инерции тянется. Значит, не работает электротормоз. Берем реле с хорошими контактами и подключаем к кнопке. Подключить провода для питания. Когда на реле не подается напряжение, контакты становятся замкнутыми, поэтому обмотка замыкается сама на себя.

    Когда на реле подается напряжение(плюс), меняются контакты в схеме и напряжение подается на мотор.

Схема самодельного РН 220 В с тиристорами

Тиристорные сборки также эффективны, но в то же время не особо сложны. Ключ зажигания здесь тиристорный. Основное отличие от самоделок на симисторах в том, что каждая полуволна имеет свой индивидуальный ключ, снабженный динистором для управления.

Для сюжета брали домашние вечеринки. При установке на радиаторы (кулеры) тиристора VS1, диодов VD1 – VD4 устройство сможет работать с нагрузкой 10 А: при 220 В можно будет обслуживать 2,3 кВт.

Силовых элементов в сборке всего 2: диодный мост, тиристор. Детали рассчитаны на 400 В, ток 10 А. Мост преобразует переменное напряжение в однополюсное пульсирующее напряжение, фазовое регулирование полупериодов обеспечивает тиристор.

R1 и 2 стабилитрон VD5 является параметрическим стабилизатором, ограничивающим напряжение, подаваемое на блок управления, до 15 В. Последовательное размещение резисторов необходимо для увеличения напряжения пробоя и рассеиваемой мощности.

С1 без заряда, на стыке R6 и 7 тоже есть нулевое напряжение, но оно там постепенно нарастает. Чем меньше сопротивление на резисторе R4, тем быстрее напряжение на его базе превысит эмиттер VT1, транзистор откроется. VT1 и 2 (транзисторы) представляют собой состав тиристора малой мощности. Когда достигается пороговое значение на переходе база / эмиттер VT1, транзистор открывается и разблокирует VT2, а это, в свою очередь, тиристор.

Второй вариант

Описанный ниже регулятор регулирует скорость вращения электродвигателей, нагрев сварочного аппарата и т.п. Отчасти правильно называть такое устройство регулятором мощности, но правильнее было бы и PH, так как, по сути, регулируется фаза – время, в течение которого полуволна сети входит в нагрузку. С одной стороны, напряжение регулируется через рабочий цикл, с другой – мощность, которая появляется на нагрузке.

Самый эффективный прибор для резистивных нагрузок: лампочки, обогреватели. Справится с индукцией, но не так эффективно; если значение слишком мало, точность диапазона настройки снизится. Для описываемого варианта есть две практически идентичные схемы:

Схема регулятора состоит из имеющихся деталей, полностью из них можно собрать даже советских времен. При включении выпрямительных диодов (как на картинке) устройство выдержит до 5 А, что соответствует 800 Вт… 1 кВт. Но нужно поставить радиаторы охлаждения.

База продуктов:

  • Т1 – Т2 (КТ315 и КТ361) – аналог транзистора с переходом 1.
  • тирист. КУ202Н;

Алгоритм:

  1. Когда напряжение на конд. C1 (470 нФ) сравнивается с таковой в точке соединения резиста. R3 и 4 (10 кОм и 2,2 кОм), затем включаются транзисторы.
  2. С них на управляющий электрод тиристора подается импульс.
  3. В этом случае С1 потребляет свой заряд, тиристор открывается до следующего полупериода.

Мощность можно увеличить, заменив диоды, рассчитанные на более высокий ток. Также можно вместо тиристора КУ202 с ограничением 10 А поставить более мощные: Т122, Т132, Т142.

Деталей не так много, например, настенный монтаж, но с доской сборка будет красивее и комфортнее. Стабилитрон D814V можно заменить на любой 12-15 В. Штекерный разъем вынут из упаковки.

Модификация, особенности, демонстрация работы

Схема также может быть подключена к корпусу внешней розетки в небольшой пластиковой распределительной коробке. Мощность самоделки ограничена диодным мостом (1000 В, 4 А), тиристором. Напомним, что в нашем примере ограничение составляет чуть более 800 Вт, максимальное – 1000 Вт. Для жилищных условий этого более чем достаточно.

Настоятельно рекомендуется использовать тиристорные и диодные радиаторы – в этом случае они не только желательны, но и жизненно необходимы, поскольку перегрев может быть значительным. Минимальная мощность резистора R1 – 2 Вт

Демонстрация:

Как работает такое устройство?

Описанные ниже характеристики будет соответствовать большинству схем.

  1. Тиристорный регулятор общей мощности, принцип и особенности работы которого будут основаны на фазовости управления величиной напряжения, изменяет и общую мощность в приборах. Данная особенности заключена в том, что в нормальных производственных условиях на нагрузку могут воздействовать примерные показатели напряжения бытовой сети, которая будет меняться в соответствии с синусоидальным законом. Выше, при описании принципа функционирования работы тиристора было сказано о том, что любой тиристор включает в себя функционирование лишь в одном направлении, то есть осуществляет управление своей полуволной от синусоидов. Что же это может означать?
  2. Если при помощи такого прибора, как тиристор со временем подключать нагрузку в строго определённое время, то показатель действующего напряжения будет довольно низким, так как половина от напряжения (действующее значение, которое и воспроизводит нагрузку) будет намного меньше, чем световое. Такое явление можно рассмотреть на графиках движения.

При этом происходит определённая область, которая будет находиться под особым напряжением. Когда воздействие положительной полуволны окончится и начнётся новый период движения с отрицательно полуволной, то один из таких тиристоров начнёт закрываться, и в это же время откроется новый тиристор.

Вместо слов положительная и отрицательная волна стоит использовать первая и вторая (полуволна).

В то время как на схему начинает своё воздействие первая полуволна, происходит особая зарядка ёмкости С1, а также С2. Скорость их полной зарядки будет ограничена потенциометром R 5. Такой элемент будет полностью переменным, и при его помощи будет задаваться выходное напряжение. В тот момент, когда на поверхности конденсатора С1 появится нужное для открытия диристора VS 3 напряжения, весь динистор откроется, а через него начнёт проходить ток, при помощи которого откроется тиристор VS 1.

Во время пробоя динистра и образуется точка на общем графике. После того как значение напряжение перейдёт нулевую отметку, и схема будет находиться под воздействием второй полуволны, тиристор VS 1, закроется, а процесс будет повторяться, только уже для второго динистра, тиристора, а также конденсатора. Резисторы R 3 и R 3 нужны для ограничения общего тока управления, а R 1 и R 2 — для процесса термостабилизации всей схемы.

Принцип действия второй схемы будет точно такой же, но в ней будет происходить управление лишь одной из полуволн переменного тока. После того, как пользователь будет понимать принцип работы устройства и его общую схему строение, он сможет понять как собрать или же в случае необходимости починить тиристорный регулятор мощности самостоятельно.

Что получилось

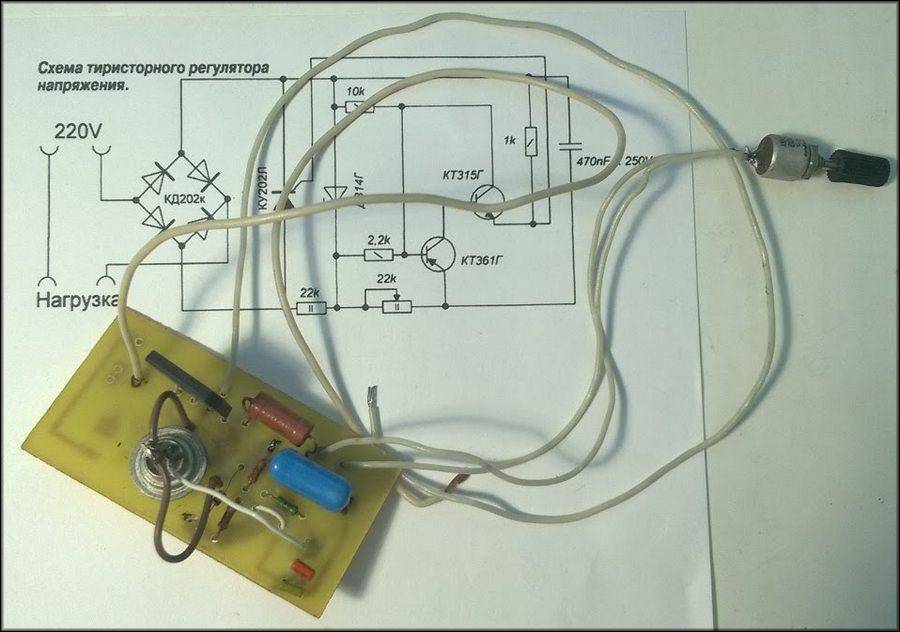

Сам процесс обновлённого монтажа занял времени ни сколько не больше чем предыдущий. При этом получен не простой регулятор напряжения, который подключается к блоку питания стабилизированного напряжения, собранная схема при подключении даже к сетевому понижающему трансформатору с выпрямителем на выходе сама даёт необходимое стабилизированное напряжение. Естественно, что выходное напряжение трансформатора должно соответствовать допустимым параметрам входного напряжения микросхемы КР142ЕН12А. Вместо неё можно использовать и импортный аналог интегральный стабилизатор LM317Т. Автор Babay iz Barnaula.
