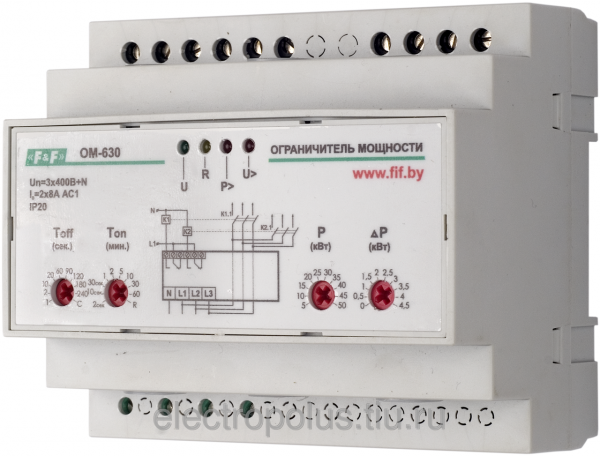

Ограничитель мощности OM-630, OM-630-2

Параметр

OM-630

OM-630-2

Напряжение питания:

220В, 50Гц

3×150-450В, AC+N

Диапазон контролируемой мощности:

5-50 кВт

(0,3 -1,2) х К кВт, где К-коэф. трансформации трансформатора тока

Дискретность установки мощности, грубо:

5 кВт

0,1 кВт

Дискретность установки мощности, точно:

0,5 кВт

0,01 кВт

Задержка отключения при перегрузке по мощности (Toff):

от 1 до 240 сек

от 1 до 240 сек

Задержка повторного включения нагрузки (Ton):

от 2 до 3600 сек

от 2 до 3600 сек

Время отключения при:

падении напряжения ниже 160Вповыш. напряжения более 260Вперегрузке по току

5 сек0,1 сек0,1 сек

5 сек0,1 сектоковременная характеристика

Максимальный ток контактов реле:

2х8А АС1

2х8А АС1

Исполнительные контакты:

2х2Р (2 переключающих)

2х2Р (2 переключающих)

Погрешность измерения:

напряжения в диапазоне 50-300В*тока в диапазоне 3-100А

не более 2%не более 3%

не более 2%—

Диапазон рабочих температур:

-25°С- +50°С

-25°С- +50°С

Размеры:

6 модулей (105x90x65 мм)

6 модулей (105x90x65 мм)

Диаметр сквозных отверстий измерительных цепей:

D=12,5 mm

D=12,5 mm

Монтаж:

на DIN-рейке 35 мм

на DIN-рейке 35 мм

Как правильно выбрать ограничитель мощности

От правильности выбора ограничителя мощности, зависит не только его корректная, но и продолжительная работа. Поэтому к выбору устройства, следует отнестись внимательно.

Особенности при выборе и эксплуатации:

  • Тип подключения;
  • Мощность нагрузки (договорная);
  • Установка времени срабатывания.

Основной параметр, который нужно учитывать при выборе ограничителя мощности, это тип подключения. Данные параметр зависит от того, какое напряжение используется для данного объекта, трехфазное или однофазное.

В дополнение к различным устройствам, устанавливается контактор. Характеристики данного устройства, должны соответствовать типу напряжения в сети. Остальные параметры настаиваются по договоренности.

При подключении данных устройств, обязательно соблюдение следующих требований. Сечение кабелей, должно соответствовать мощности потребляемой электроэнергии. Располагаться устройства должны в распределительных щитках. При частом срабатывании, производится проверка устройства на работоспособность.

Для чего предназначен ограничитель мощности

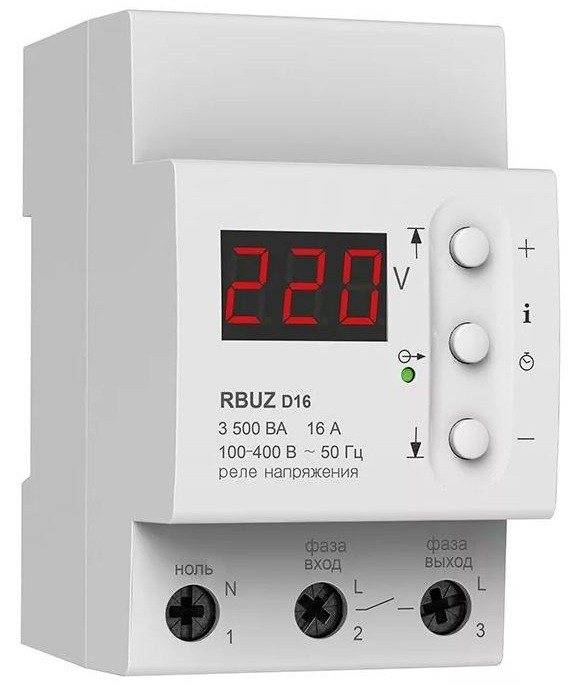

Многие знакомы с ограничителями напряжения в сети. Это защитный прибор, контролирующий величину входного напряжения по заранее установленному «коридору». Такие устройства можно встретить во многих квартирах или домовладениях.

Реле напряжения действительно защищает электроприборы от скачков в электросети, на этом его функции заканчиваются.

Ограничитель потребляемой мощности (однофазный или трехфазный) работает по другому принципу. Точнее, у него более широкий функционал:

  1. Так же, как реле напряжения, устройство держит на контроле входные параметры электроэнергии. Если значение выходит за установленные параметры, питание объекта отключается. При этом сохраняются электроприборы. После возврата к норме, энергоснабжение восстанавливается.
  2. Контрольные функции во время работы электроустановок. Ограничитель мощности может поддерживать параметры для предотвращения аварийных ситуаций.
  3. Защита от несанкционированных подключений к вашей электросети. Можно установить жесткие рамки потребляемой мощности на линии, и контролировать свою сеть с точностью до 10 Вт. При возникновении нелегального отбора мощности, прибор отключит электросеть.

Обзор цен

Купить ограничитель мощности можно в любом специальном электромагазине, цена зависит от типа прибора и его марки.

Выходы ограничителя На реле (автоматический выключатель), который обязательно должен присутствовать в сети Показатели защиты Прибор изолирован, согласно IP40 (взрывозащищённый), клеммник – IP20 (сопротивляется проникновению влаги и крупных частиц пыли) Условное климатическое исполнение У3.1 Рабочая температура От – 30 градусов до + 50 Условия хранения Этот электронный прибор важно хранить в сухом месте, не под прямыми солнечными лучами. Максимальная допустимая температура – 70 градусов тепла и 50 мороза Установка Производится в основном на DIN-рейку, возможен монтаж на столбах (если счетчик наружный) Максимальный вес 0,5 кг

ГородСколько стоит ограничитель om-310, рублей
Москва6400
Уфа6350
Воронеж6300
Екатеринбург6350
Новосибирск6350
Ростов-на-Дону6400
Челябинск6380
Тюмень6350

Продажи производятся также в фирменных дилерских центрах, это Новатек, ABB, Скан и прочие. Перед покупкой обязательно проверяйте все сертификаты соответствия качества, паспорт прибора и условия гарантии. В большинстве случаев, гарантийное обслуживание действует 1 год с момента установки.

Реле максимального тока предназначено для отключения нагрузки при увеличении тока выше установленного значения. Реле ограничения мощности предназначено для измерения и постоянного контроля активной или полной мощности нагрузки.

Устройство контроля электрических параметров однофазной сети. Предназначен для контроля напряжения, активной/реактивной/полной мощности, тока потребляемого нагрузкой и последующей передачей информации по протоколу Modbus RTU.

Устройство контроля электрических параметров однофазной сети. Предназначен для контроля напряжения, активной/реактивной/полной мощности, тока потребляемого нагрузкой и последующей передачей информации по протоколу Modbus RTU.

ОМ-163 предназначен для ограничения потребляемой мощности, а так же для (отключения) подключенного к нему оборудования

ОМ-163 предназначен для ограничения потребляемой мощности, а так же для (отключения) подключенного к нему оборудования

Реле ограничения мощности со встроенным реле напряжения ОМ-110-01 предназначено для постоянного контроля активной или полной мощности однофазной нагрузки.

Реле ограничения мощности со встроенным реле напряжения ОМ-110-01 предназначено для постоянного контроля активной или полной мощности однофазной нагрузки.

Устройство обеспечивает работу с нагрузкой мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 450 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.

Устройство обеспечивает работу с нагрузкой мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 450 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.

Реле максимального тока РМТ-101 предназначено для отключения нагрузки при увеличении тока выше установленного значения в пределах от 0 до 100 ампер.

Реле максимального тока РМТ-101 предназначено для отключения нагрузки при увеличении тока выше установленного значения в пределах от 0 до 100 ампер.

Реле максимального тока РМТ-104 предназначено для постоянного контроля действующего значения тока однофазной нагрузки от 1 до 400 А и ее отключения в случае превышения заданного пользователем максимально допустимого тока нагрузки (МТЗ с независимой выдержкой времени) с заданным временем отключения и последующим автоматическим включением с заданным временем включения или с блокировкой повторного включения.

Реле максимального тока РМТ-104 предназначено для постоянного контроля действующего значения тока однофазной нагрузки от 1 до 400 А и ее отключения в случае превышения заданного пользователем максимально допустимого тока нагрузки (МТЗ с независимой выдержкой времени) с заданным временем отключения и последующим автоматическим включением с заданным временем включения или с блокировкой повторного включения.

Реле тока и ограничители тока, которые представлены компанией-производителем Новатек-Электро, обладают высокими рабочими характеристиками, позволяющими использовать устройства для бытовых и промышленных задач.

Электронный ОМ 630 и 310: схема подключения

В настоящее время, в бытовых и производственных сферах, достаточно часто используют трехфазное оборудование. Для того чтобы осуществлять регулировку потребляемой нагрузки, разработаны специальные трехфазные ограничители мощности.

Порядок монтажа устройства:

  • Подключить фазные и нулевой проводники;
  • Подсоединение контактора;
  • Продеть проводники через корпус;
  • Подать питание.

Основным отличием трехфазных ограничителей от однофазных, это количество подсоединяемых фазных проводников и мощность потребителей. На лицевой части устройства, располагаются индикаторы, которые позволяют настроить устройство согласно определенным параметрам.

Многие ограничители мощности, оснащены специальной функцией, согласно которой, после определенного количества отключений за отрезок времени, устройство отключает подачу электроэнергии на продолжительное время, до 10 минут.

Подключение производится следующим образом. От вводного автомата, через отверстия в корпусу устройства (встроенные трансформаторы), прокладываются фазные проводники и подключаются к счетчику.

С выходных клемм электросчетчика, фазы подключаются к трехфазному модульному контактору. Для того, чтобы обеспечить контроль трехфазного напряжения, к контактам под номерами (27, 28 30), подключаем три фазных провода, к контакту под номером (31), нулевой проводник.

Далее, с выходной клеммы автомата, для обеспечения работы переключателя (клемма 5), а с клеммы (6), фазный провод уходит на клемму (А2) контактора. К клемме (А1), подключается нулевой проводник.

Технические условия установки и подключения

Нормальная работа ограничителя мощности во многом зависит от его правильной установки. Это позволяет в полном объеме соблюдать установленные пределы поставляемой электроэнергии, касающиеся напряжения, мощности и частоты. Установка и подключение ограничителей должны производиться только обученными специалистами-электриками.

Начинающий неопытный монтажник должен обязательно учитывать ряд важных факторов. В первую очередь нужно выяснить, с каким напряжением придется работать – одно- или трехфазным. Учитывается и значение договорной мощности, измеряемой в киловаттах. Качество работы ограничителя зависит от времени срабатывания в случае превышения установленных параметров и времени возврата устройства в первоначальное состояние.

Данные параметры следует учитывать при выборе типа и конкретной модели прибора. Дополнительно с ограничителем мощности может устанавливаться контактор. Время срабатывания и возврата необходимо для настройки устройства, корректировки суммарного расхода электроэнергии подключенными потребителями и их отключения в случае необходимости.

В процессе монтажа и подключения должны соблюдаться следующие условия:

  • Сечение используемого провода должно рассчитываться в соответствии с потребляемой нагрузкой. Расчет контакторов выполняется по значению потребляемого тока.
  • В связи с высокой вероятностью электротравмы необходимо соблюдать ограничение доступа к токоведущим частям.
  • Настраивать параметры нужно не на максимальное значение, а с учетом запланированного энергопотребления.
  • При многократном срабатывании защиты необходимо выполнить проверку технического состояния подключенных приборов на короткое замыкание, пробой изоляции и другие нарушения.

Подключение стабилизатора

Схема подключения однофазного стабилизатора электроэнергии в сети с напряжением 220 Вольт

Для выполнения данного правила нужно выключить вводной автомат, который находится в распределительном щитке, затем нужно ещё раз проверить, отключена ли электроэнергия. Для этих целей воспользуйтесь специальным указателем.

В основном, стабилизатор включается сразу после подачи напряжения. Стабилизатор электроэнергии имеет последовательный тип включения. Маленькой шпаргалкой для вас может стать схема подключения стабилизатора, нанесенная на его корпус производителем.

Однофазный стабилизатор имеет три контакта, которые участвуют в процессе подключения:

  • От вводного автомата берётся фазный провод и подключается к месту «входа» в колодке подключения проводов у стабилизатора;
  • К «выходу» подключите фазный провод, отвечающий за распределение нагрузки;
  • Последний шаг. Найдите нулевой контакт стабилизатора, и подключите его к нулевому проводу сети, избегая разрыва.

Нулевой провод для начала необходимо соединить со стабилизатором, далее – к общему нулевому проводу сети.

Что делать если на корпусе стабилизатора 4 контакта для подключения

Случается так, что при осмотре стабилизатора электроэнергии вы можете наблюдать сразу 4 контакта для подключения. Это выглядит следующим образом:

  • фаза — “вход”;
  • 0 – “вход”;
  • фаза – “выход”;
  • 0 – “выход”.

При наличии такой схемы в стабилизаторе напряжения, подключение к сети происходит следующим образом:

Нулевой и фазный провода электрощита соединяются с соответствующим контактом, называемым «вход» на корпусе защитного прибора. При этом нулевой и фазный провода, отвечающие за нагрузку, присоединяются к контактам, с обозначением «выход».

Когда процесс установки подойдет к завершению, ещё раз проверьте, правильно ли вы соединили все провода. Перед тем, как включить прибор первый раз, необходимо обесточить все электроприборы, и достать все вилки из розеток.

Когда стабилизатор включился, внимательно проследите за исправностью его функционирования. Он должен тихо работать без посторонних шумов в виде треска, и др.

Также, в продаже можно найти стабилизаторы напряжения с небольшой мощностью (P<1,5 кВт). Они выпускаются как законченный самостоятельный блок, в комплектацию которого шнур для подключения к сети со стандартной вилкой. На поверхности корпуса устройства есть несколько розеток.

Любое электрическое устройство, работу которого вы хотите защитить от риска, присоединяется к стабилизатору напряжения именно посредством такой розетки. Исходя из этого, можно сделать вывод, что устройств, защищающие электроэнергию и работающие на её основе приборы, являются своего рода дополнительным звеном между нагрузкой и электрической сетью, которые обеспечивают надежную защиту от скачков напряжения и перегрузки сети.

Виды ограничителей мощности

Давайте рассмотрим однофазный и трехфазный варианты. На их примере будет видно, как работают, и какими качествами и техническими характеристиками обладают все модели.

Итак, однофазный ограничитель мощности ОМ 110.

  • Этот прибор может контролировать и активную мощность, и полную. При этом в конструкции используется блок ваттметра цифрового типа и реле нагрузки (приоритетной), плюс функция автоматического включения (имеется в виду повторного).
  • С помощью прибора можно регулировать мощность сети в пределах или 0-2 или 0-20 кВт/кВА. Данные показатели выставляются специальным переключателем.
  • Обязательно при настройках ограничителя выставляется время (период) отключения подающей сети и время повторного включения.
  • В конструкции ОМ 110 присутствуют клеммы подключения питающих контуров. Схема подключения разбита по нагрузкам. Чтобы правильно провести подключение ОМ, надо разобраться с инструкцией прибора. Здесь главное, чтобы один из проводников обязательно прошел через магнитопровод.

Вторая модель, она трехфазная. Итак, ограничитель мощности ОМ 630. Необходимо отметить, что в данной линейке есть три основные позиции: ОМ 630; ОМ 630-1; ОМ 630-2.

  • Первая модель может программироваться (настраиваться) вручную самим потребителем. Устанавливается в сетях от 5 до 50 кВт, с шагом регулировки 0,5 кВт.
  • Вторая программируется только в заводских условиях. Характеристики те же.
  • Третья используется в сетях мощностью выше 50 кВт. Есть возможность устанавливать с трансформаторами.

Схема подключения у трех моделей одинаковая. Добавим, что большой популярностью также пользуются ограничители ОМ 310, они трехфазные и обладают практически теми же функциями, что и 63-е модели.

Какими особенностями обладают ограничители мощности трехфазные? Это более сложные конструкции, но и более эффективные. К примеру, с их помощью можно не только контролировать полную мощность сети, но и при необходимости отключать одну из фаз, две другие же будут работать. К тому же этот прибор обладает защитными свойствами в плане искажения показателей питающей электрической сети. Плюс ограничитель и измеряет характеристики фазных контуров, и отображает их на табло. Есть в нем функция сигнализации, которая срабатывает при аварийных ситуациях.

Добавим, что и однофазный ограничитель, и трехфазный, имеется в виду приборы на микропроцессорах, обладают функцией кражи электроэнергии. В них вставлена схема под названием «Ложный ноль». То есть, происходит срабатывание тока утечки по принципу УЗО или автомата.

Конечно, кроме контроля мощности потребляемой электроэнергии, есть у данного прибора еще один огромный плюс – это повторное включение после снижения нагрузки в сети в автоматическом режиме. То есть, нет необходимости бежать к распределительному щиту или в трансформаторную подстанцию для включения прибора. Это, безусловно, очень удобно. Некоторые специалисты рекомендуют, к примеру, в частном доме сделать приоритетное разделение участков электрической сети. То есть, на освещение и оргтехнику поставить прибор с большим показателем предела, а на остальные группы потребителей с меньшим.

{SOURCE}

Особенности подключения

ОМ-110

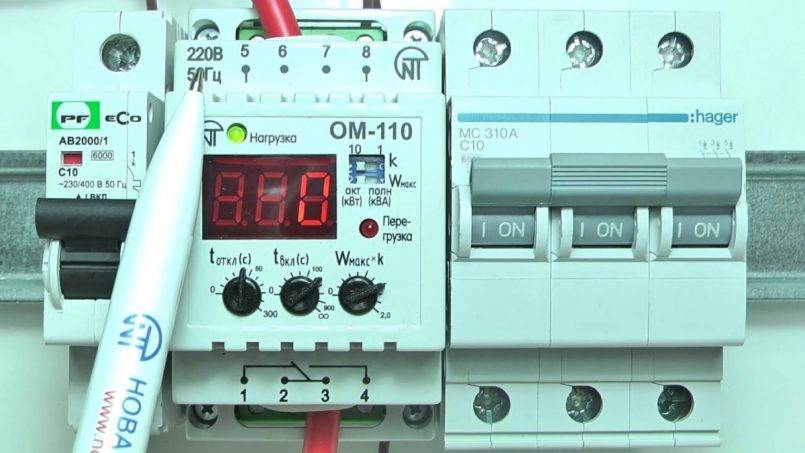

Для установки ограничителя мощности ОМ-110 можно отметить следующие особенности:

  • Установить ОМ–110 на штатное место (можно под ДИН рейку).
  • Подключить сеть 220 В, соблюдая соответствие нулевой и фазной шины.
  • Продеть провод нагрузки через специальное отверстие – там находится трансформатор тока, который и является датчиком потребленной электроэнергии.
  • Подключить контактор, согласно схемы. Работает ОМ-110 только при наличии контактора, который будет коммутировать напряжение на нагрузку.
  • Установить потенциометром мощность отключения.
  • Выставить время работы ОМ-110 в режиме перегрузки.
  • Задать время возврата ограничителя в исходное положение после срабатывания.

Схема подключения ОМ-110:

Более подробно увидеть процесс монтажа вы можете на видео ниже:

Как подключить однофазный ограничитель

После подключения необходимо проверить правильность работы ограничителя. Подать питание и подключить нагрузку меньшую расчетной. Должен гореть зеленый светодиод. Потом нужно подключить нагрузку, которая выше установленной. Должен загореться светодиод «перегрузка» и по истечении времени, которое устанавливается регулятором «задержка отключения», он должен отключить все потребители. При необходимости время можно откорректировать. После отключения возврат в исходное состояние происходит автоматически. Время возврата также можно изменить регулятором «повторное включение». Установка и настройка работы регулятора окончена.

ОМ-310

ОМ-310 используют при напряжении сети 380 В и мощности 3-40 кВт. Установка ограничителя мощности этой серии не отличается от предыдущего. Основное отличие состоит в том, что на него нужно подключить три фазы 380 В и нулевой провод. На лицевой панели два индикатора, позволяющие проводить настройку и контроль работы прибора, а также светодиодные индикаторы. Настройка этого устройства несколько отличается от ОМ-110. Достоинством является возможность подключения к компьютеру и его настройки.

Монтаж состоит в подключении всех трех фаз и нулевого провода к входным клеммам, как показано на схеме ниже:

Наглядная инструкция по монтажу предоставлена на видео:

Подключение ОМ-310

Нагрузка подключается через трансформаторы тока. Устанавливают параметры потребляемой мощности, времени отключения при перегрузке и времени восстановления после отключения. Обязательно использование контактора, который коммутирует нагрузку.

ОМ-630

ОМ-630 – трехфазный ограничитель мощности. Подключение происходит согласно схемы. Работает только с трансформаторами тока и реле нагрузки.

  1. Подключить фазные провода и провод нулевой.
  2. Присоединить контактор или несколько по потребности
  3. Протянуть провода нагрузки через установленные отверстия в корпусе прибора
  4. Подключить питание, после чего должен загореться светодиод, а через заданное время индикатор желтого цвета и включиться нагрузка.

Наглядно предоставлено правильное подключение на фото и схеме ниже:

Установка максимальной мощности, времени отключения и времени восстановления выполняются с помощью переключателей. Все регуляторы расположены на лицевой панели. Кроме указанных выше функций в ОМ-630 введена функция счетчика отключений. При срабатывании ограничителя в течении часа более определенного количества раз, нагрузка отключается на 10 минут. Эта регулировка тоже присутствует на лицевой панели.

На видео ниже наглядно показывается, как подключить и настроить ОМ-630:

Обзор ОМ-630

Данные аппараты, независимо от марки и типа защищают не только поставщика электроэнергии от перерасхода и хищения, но и потребителя от перегрузки домашней электросети и снижения вероятности возникновения пожара от перегрева изношенной электропроводки, в случае несоответствия мощности сети и потребления. Надеемся, вам были полезные наши советы и предоставленные инструкции по подключению ограничителей мощности 110, 310 и 630-й серии.

Будет интересно прочитать:

  • Как провести электричество на участок
  • Устройства защиты от перенапряжения в сети
  • Что такое реле контроля напряжения

Подключение ограничителей

Предлагаем вашему вниманию подробную инструкцию для подключения ограничителей. Этот прибор необходимо разместить над автоматом ввода. Высоковольтный провод должен проходить рядом с пускателем тока.

В результате этого, верхние колодки будут располагаться сверху. Далее включают электромагнитную защелку и подключают все оставшиеся контакты. Колодки для второй линии будут замыкать все оставшиеся контакты.

Для того чтобы предотвратить возникновение чрезмерной перегрузки устанавливают дополнительную сигнализацию. Она будет своевременно указывать на появление каких-либо неполадок.

Последнюю пару колодок фиксируют для контролирования рабочего процесса. После этого, проверяют трубчатые вводы и главный провод для питания системы.

Варианты подключения ограничителя мощности

В качестве примера рассмотрим ограничитель мощности ОМ-310, подключение которого может быть выполнено по 4 схемам.

Схема № 1. Одна группа нагрузок и ее отключение в случае превышения мощности

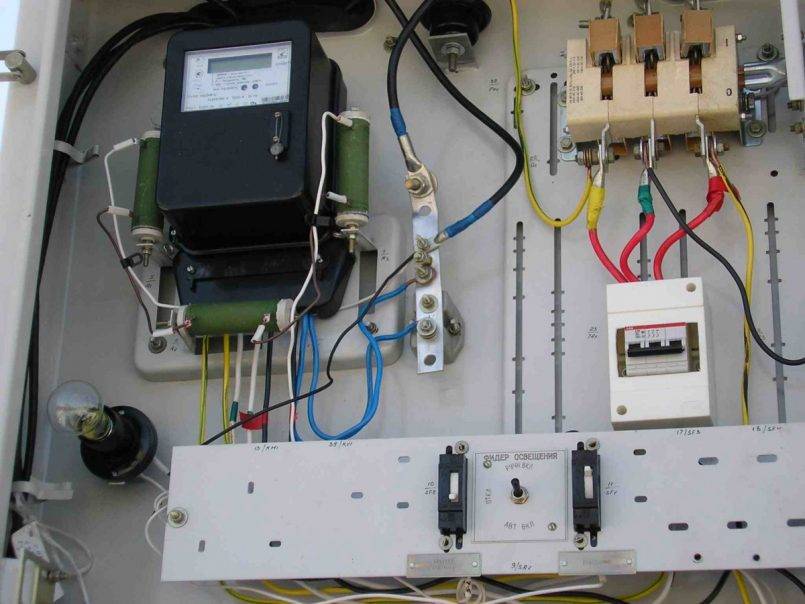

Все комплектующие элементы размещаются в общем электрощите. Вместе с вводным трехполюсным автоматом выполняется установка однополюсного автомата в цепь питания, подаваемого к катушке контактора – управлению. Это дает возможность использования в цепях управления проводов с меньшим сечением. Кроме того, провода силовых цепей и цепей управления разделяются между собой.

С опоры ЛЭП провод ввода СИП 4х16 заходит непосредственно в щит. Три фазных провода подключаются к верхним зажимам вводного автомата, а нулевой провод – к нулевой шине. В качестве примера рассматривается выделенная мощность в 15 кВт для трехфазной сети. Поэтому номинальный ток вводного автомата составляет 25 ампер.

Все три фазных провода от нижних зажимов вводного автомата проходят сквозь отверстия трансформаторов тока, встроенных в ограничитель мощности. Далее они соединяются с соответствующими клеммами в трехфазном счетчике. Функции встроенных трансформаторов заключаются в контроле тока, поступающего на каждую фазу.

Если жилы проводов или кабелей имеют диаметр, превышающий размеры сквозных отверстий во встроенных трансформаторах, необходимо воспользоваться внешними трансформаторами тока. Точно такое же условие выполняется в случае мощности трехфазной нагрузки, превышающей значение в 30 киловатт. Подключение осуществляется к вторичным обмоткам трансформаторов, подключенных к каждой фазе. Замена трансформаторов с внутренних на внешние активируется в настройках.

Далее после счетчика провода всех трех фаз подключаются к верхним клеммам модульного контактора. Нулевой провод с шины подключается к соответствующей клемме электросчетчика. Клеммы модульного контактора с помощью фазных перемычек соединяются с устройством защиты от импульсных перенапряжений (УЗИП). Питание для ограничителя мощности подводится от УЗИП. Для этого к устройству подводится трехфазное напряжение. После всех подключений счетчик и вводный автомат опломбируются.

Подключение выполняется так же, как и на предыдущей схеме. Главным отличием является наличие двух групп нагрузок. Неприоритетной считается нагрузка № 1, отключаемая контактором в первую очередь. Нагрузка № 2 постоянно находится во включенном состоянии. Как правило, это системы освещения, бойлеры, холодильники, насосы, котлы, сигнализация и другие жизненно важные участки.

Отключение неприоритетной нагрузки происходит в случае превышения потребляемой мощности. Главные объекты будут работать, а часть из них будет отключена. Однако, следует помнить, что неотключаемая нагрузка в этом случае остается без защиты ограничителя мощности, что может привести к негативным последствиям. В реле нагрузки задействуется лишь один контакт, а функциональное реле не используется вообще.

Схема № 3. Две группы нагрузок, отключаемых полностью из-за превышения мощности

В данном случае нагрузка состоит из двух отключаемых групп. Основное отличие между ними заключается в разнице между уставками, определяющими приоритет. Когда наступает превышение установленной мощности, происходит отключение нагрузки № 1. Если этот процесс продолжается, то отключается и нагрузка № 2.

К нагрузке № 1 относятся объекты с повышенной мощностью, такие как теплые полы, различные виды нагревателей, духовые шкафы и другое аналогичное оборудование. После их отключения нагрузка № 2 остается без защиты от перепадов напряжения в сети. В схеме задействовано реле нагрузки (один выходной контакт) и функциональное реле также с одним контактом.

Схема № 4. Три группы нагрузок, из них отключаются две неприоритетные

В данном случае нагрузки будут также отключаться поочередно, по мере повышения мощности. Вначале будет отключена 1-я нагрузка, за ней – вторая. Нагрузка № 3 остается постоянно включенной и ограничитель мощности не сможет ее защитить. В данной схеме также задействовано по одному контакту от реле нагрузки и функционального реле.

Читайте далее:

Ограничители тока: схемы

Ограничитель импульсных перенапряжений

Расчет тока по мощности и напряжению

Регулятор мощности

Выбор и расчет автомата по мощности и нагрузки

Онлайн калькулятор расчета тока по мощности

Трехфазный ограничитель мощности ОМ-630

Это устройство работает самостоятельно только при выполнении защитных функций. То есть, ограничение по напряжению и току. В этом случае схема установки выглядит следующим образом:

Ваш объект полностью защищен от коллизий на линии, время повторного включения задается на панели управления. Вне зависимости от использования трехфазного ввода (потребители могут быть как на 220, так и на 380 вольт), отключение производится при расхождении параметров по любому способу подключения.

Если вам необходим именно контроль за мощностью (основное предназначение), подключение нагрузки производится посредством контактора. Параметры отключения программируются с помощью персонального компьютера: для этого предусмотрен специальный порт.

Как и в предыдущем случае, подключение возможно для потребителей разного приоритета. Схема предусматривает коммутацию на группы с нормально замкнутыми и разомкнутыми контактами.

Если потребляемая мощность всей группы превышена, вначале отключаются те потребители, которые имеют более низкий приоритет. Основные объекты будут работать.

Время отключения программируется: когда таймер отсчитает норму, потребители снова будут запитаны.

Несмотря на выраженное промышленное предназначение ОМ-630, им можно пользоваться на объектах с небольшой мощностью потребления: до 5 кВт. В этом случае схема подключения предусматривает небольшую хитрость:

В корпусе прибора есть вертикальные сквозные отверстия. Через них пропускаются кабели, на которые подается нагрузка. Сколько фаз в нагрузке, столько и кабелей.

Если мощность ниже 5 кВт, количество витков определяется по формуле: 5/потребляемая мощность. Число всегда округляется в «плюс». Например, если мощность 2 кВт, получаем коэффициент 2.5. Значит витков будет 3.

Эта модель не имеет цифровой сегментной индикации режимов работы и возникающих проблем. Вместо этого на передней панели имеются индикаторные светодиоды. В документации есть таблица, по которой можно расшифровать показания индикаторов.

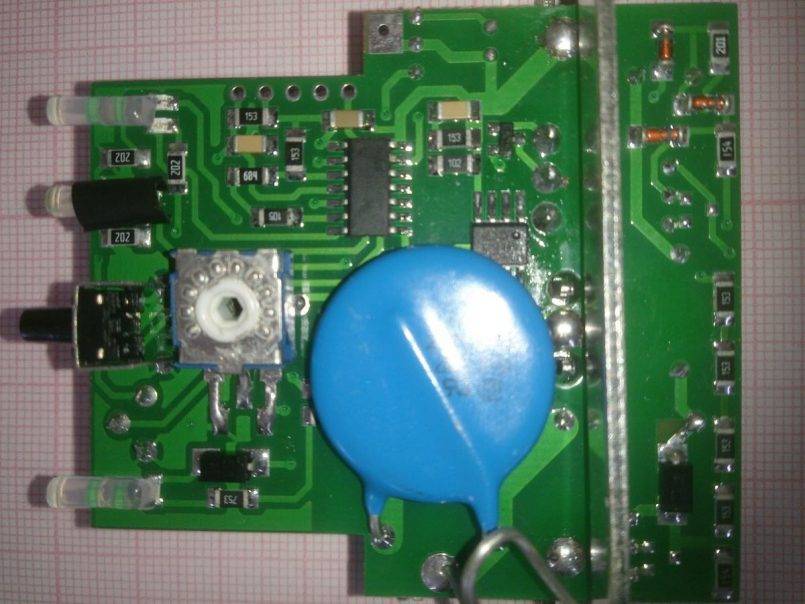

Параметры и устройство ограничителя мощности

К главным параметрам ограничителей мощности относятся:

число контролируемых фаз сети – одна или три;


Трехфазный ограничитель мощности

Однофазный ограничитель мощности

  • максимальный контролируемый устройством ток;
  • максимальный ток через контакты устройства;
  • диапазоны выдержек времени, настраиваемых пользователем.


Органы управления однофазного ограничителя мощности

Так как ограничители мощности – цифровые устройства, то аналоговые сигналы на их входах преобразуются в цифровые величины (оцифровываются). Для этого предназначены аналогово-цифровые преобразователи (АЦП), переводящие данные о величине токов и напряжений в вид, понятный контроллеру прибора.

АЦП датчиков напряжения расположены внутри прибора, но датчики тока в некоторых моделях могут находиться и вне его. Это снижает тепловую нагрузку на устройство и позволяет избавиться от силовых контактов для подключения мощных потребителей. Датчики тока выполняют бесконтактными (по принципу трансформаторов тока), при этом лишние контактные соединения в контролируемой цепи исключаются. Дополнительное преимущество: напряжение прибор измеряет на входе в дом, а ток – в любой цепи, которую предполагается отключать при превышении мощности в ней.


Схема подключения трехфазного ограничителя мощности с выносными трансформаторами тока

Данные об измеренных токах и напряжениях попадают в контроллер, контролирующих их величины и вычисляющий недостающие: активную и реактивную мощность, токи прямой и обратной последовательностей. В его памяти находятся уставки, заданные пользователем. Работая по определенному алгоритму, он выводит требуемую информацию на дисплей и управляет блоком выходных реле.

Для программирования работы контроллера или установки уставок служит блок кнопок управления или потенциометров. Он расположен на передней панели прибора и совмещен с цифровым индикатором (дисплеем).

Устройство включает в свой состав минимум одно реле с перекидным контактом. Через него происходит либо управление магнитным пускателем, либо подключенной нагрузкой напрямую. Прямое управление возможно, если ток нагрузки не превышает величины, указанной в паспорте устройства (максимальный ток контактной системы).


Схемы подключения однофазных ограничителей мощности

Кроме контактов для управления нагрузкой некоторые ограничители мощности снабжаются дополнительными сигнальными контактами, использующимися в схемах сигнализации и автоматики.

В состав ограничителей мощности, имеющих множество дополнительных функций, включаются интерфейсы для связи с персональным компьютером: RS-232 или RS-485. При наличии соответствующего программного обеспечения можно легко и просто установить все уставки и параметры, не блуждая по меню прибора.

Ссылки по теме

  • Правила технической эксплуатации электроустановок потребителей / Нормативный документ от 9 февраля 2007 г. в 02:14
  • Библия электрика / Нормативный документ от 14 января 2014 г. в 12:32
  • Справочник по электрическим сетям 0,4-35 кВ и 110-1150 кВ. Том 10 / Нормативный документ от 2 марта 2009 г. в 18:12
  • Кабышев А.В., Тарасов Е.В. Низковольтные автоматические выключатели / Нормативный документ от 1 октября 2021 г. в 09:22
  • Правила устройства воздушных линий электропередачи напряжением до 1 кВ с самонесущими изолированными проводами / Нормативный документ от 30 апреля 2008 г. в 15:00
  • Князевский Б.А. Трунковский Л.Е. Монтаж и эксплуатация промышленных электроустановок / Нормативный документ от 17 октября 2019 г. в 12:36
  • Маньков В.Д. Заграничный С.Ф. Защитное заземление и зануление электроустановок / Нормативный документ от 27 марта 2021 г. в 09:05

С этим читают

  • 2 схемы
  • Как установить ограничитель на пластиковое окно своими руками
  • Как правильно установить бра: пошаговые инструкции и советы по монтажу
  • Почему вакуумный выключатель
  • Подключение вилки к варочной панели
  • Источники бесперебойного питания для отопительных котлов любого типа
  • Подключение варочной панели к электросети: схемы, выбор кабеля, розетки, автоматов
  • Как самостоятельно подключить стиральную машину: пошаговая инструкция по монтажу
  • Витая пара или как подключить интернет розетку: 7 этапов монтажа
  • Как клеить стеклохолст правильно?
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
