Модификации без фидера
Антенна Харченко для ТВ без фидера в среднем частоту имеет на уровне 300 Гц. Начинать сборку в данном случае необходимо с фиксации мачты. Использовать ее можно как стального, так и алюминиевого типа. При этом сечение ее должно быть овальным. Все это позволит проще сделать на ней обмотку. Диметр мачты в среднем составляет 2.3 см.
При этом пластины можно использовать различной длины. В данном случае многое зависит от размеров вибратора. Если заниматься самостоятельной его сборкой, то проволока подбирается только алюминиевого типа, а диаметр ее минимум обязан составлять 2.9 мм. Центральные штыри в данном случае можно подобрать медные. При этом рефлектор используется чаще всего недиэлектрического типа.
Пивные банки (из-под «Пепси-Колы» тоже подойдут)
Почему этот материал так популярен?
во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист; во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными; в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления; и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги
Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.
Необходимые материалы:
- Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
- Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
- Антенный штекер, соответствующий вашему телевизору.
- Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
- Крепежные элементы: изолента, скотч, или пластиковые хомуты.
- Паяльник, стандартный припой, флюс для пайки алюминия.
- Нож, бокорезы, наждачная бумага.
Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.
Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.
Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.
Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.
Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.
Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.
Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.
«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

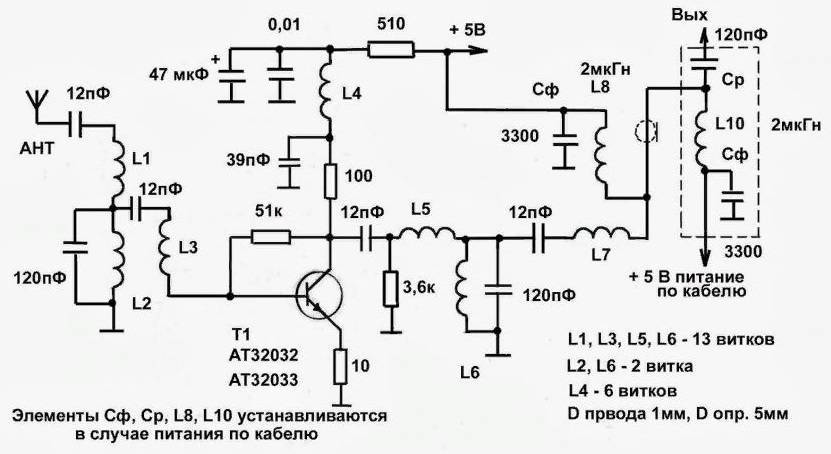

Типовая схема на иллюстрации:
Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.
Типы принимающих антенн
Телевизионная антенна — это диполярное устройство, которое может излучать и принимать сигнал в конкретном частотном диапазоне.
Сегодня для телевидения распространены несколько типов устройств:
- Метрового диапазона волн (МВ-антенна, VHF). Рассчитаны на прием эфирного аналогового вещания, который происходит в частотном диапазоне 1 — 300 МГц.
- Дециметрового диапазона волн (ДМВ-антенна, UHF). Они принимают более короткие волны излучения, которые передают сигнал на частотах 0.3 — 3 ГГц.
В UHF-диапазоне сегодня вещает телевидение цифрового стандарта DVB.
При этом частотный диапазон разделен между двумя форматами вещания ЦТВ:
- Эфирное телевидение (DVB-T2). Работает путем передачи сигнала от вещателя на приемник через наземные ретрансляторы. Излучение сигнала происходит на частотах 314 — 898 МГц.
- Спутниковое телевидение (DVB-C2). Транслируется на сверхвысоких частотах от 1 ГГц.
Из рассмотренных выше рабочих диапазонов можно сделать вывод, что для простой антенны цифрового телевидения есть предел минимальной и максимальной длины волны, которую она может принять. А значит, перед сборкой антенны своими руками для цифрового телевидения потребуется ее расчет.
Простая телевизионная антенна
Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.
Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Что нужно для изготовления этой ТВ антенны
Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.
| Номер канала | Частота канала | Длинна вибратора — от одного до другого конца трубок, см | Длинна кабелей для согласующего устройства, L1/L2 см |
|---|---|---|---|
| 1 | 50 МГц | 271-276 см | 286 см / 95 см |
| 2 | 59,25 МГц | 229-234 см | 242 см / 80 см |
| 3 | 77,25 МГц | 177-179 см | 187 см / 62 см |
| 4 | 85,25 МГц | 162-163 см | 170 см / 57 см |
| 5 | 93,25 МГц | 147-150 см | 166 см / 52 см |
| 6 | 175,25 МГц | 85 см | 84 см / 28 см |
| 7 | 183,25 МГц | 80 см | 80 см / 27 см |
| 8 | 191,25 МГц | 77 см | 77 см / 26 см |
| 9 | 199,25 МГц | 75 см | 74 см / 25 см |
| 10 | 207,25 МГц | 71 см | 71 см / 24 см |
| 11 | 215,25 МГц | 69 см | 68 см / 23 см |
| 12 | 223,25 МГц | 66 см | 66 см / 22 см |
Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:
- Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
- Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
- Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
- Несколько хомутов или металлических полос для закрепления труб на держателе.
Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).
Простая антенна для дачи: своими руками изготовить может даже школьник
-
Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.
Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.
Порядок сборки
Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.
Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.
Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).
Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.
Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.
О том, как разделывать коаксиальный кабель смотрите видео.
Улучшение скорости интернет-соединения антенной Харченко
Сегодня цифровое телевидение идет рука об руку с интернет технологиями. Среди любителей телевидения есть зрители, предпочитающие просмотр с монитора компьютера через интернет. Но для этого требуется высокая скорость, т.к. в интернет-вещании цифровой сигнал не кодируется и информация передается в большом объеме.
Эта проблема актуальна лишь для владельцев 3G-модемов, которые и будут рассматриваться:
- У владельцев 4G-модемов при крайне слабом соединении обмен информации со скоростью 5+ Мб/сек, что лишь заставит дольше ждать загрузку игры или фильма.
- Техническая скорость 3G-модемов (3-6 Мб/сек) является пограничной для использования современных интернет функций. При слабом принимаемом сигнале скорость в 3G-сети не более 1 Мб/сек, при которой уже невозможно смотреть прямую трансляцию в Full-HD качестве или находиться в онлайн-играх с хорошей графикой.
Антенну Харченко своими руками поможет увеличить скорость соединения при большой удаленности компьютера от телевизионной вышки и решить проблему описанных выше неудобств. Для модема не требуется основательно соблюдать точность при ее сборке и погрешность лишь незначительно ухудшит скорость.
Расчет
3g-модемы работают на частоте 1.9 — 2.1 ГГц, с учетом которых и потребуется изготовить универсальный приемник. Принцип вычисления сторон биквадратов тот же, что и для просмотра цифрового телевидения, вместо частот мультиплексов выступают минимальное и максимальное значение частотного диапазона.
В котором работают модемы:
- ƛmin = 300/2100 = 0.143 м = 143 мм;
- ƛmax = 300/1900 = 0.158 м = 158 мм.
Выше сообщалось, что длина стороны биквадрата (зигзага) составляет половину от проецируемой на приемник ширины волны в поперечнике, или ¼ ее длины.
В результате получается:
- 143/4 = 35.75 мм для сторон, укороченных разрывом;
- 158/4 = 39.5 мм для двух других сторон.
Сборка
Собирается приемник по той же схеме, рассчитанной для цифрового ТВ. На случай отсутствия паяльного инструмента можно использовать крепеж. Концы обеих заготовок соединяются токопроводящим элементом. Конструкция для работы 3G-модема готова.
Осталось изготовить рефлектор, для которого действуют те же правила, что и при изготовлении антенны, улавливающей DVB-T2 сигнал. Расстояние между рефлектором и приемником составит L = 158/7 = 22.57 мм или 2.5 см. Учитывая малое расстояние, не следует уповать на допустимую погрешность, создаваемую толщиной проводника. Рекомендуется именно такое расстояние между ним и рефлектором. К готовой антенне припаивается кабель сопротивлением 50 — 65 Ом в любой точке приемника.
Подключение
За редким исключением, в 3G-модемах отсутствует разъем и к ним невозможно использовать внешние антенны. Если он есть — к кабелю подключается штекер и все готово. При его отсутствии нужно разобрать модем. К одному из контактов, соединенных с USB-входом, припаивается жила кабеля, а провод от рефлектора — к массе (внешней стороне входа).
Устройство на алюминиевой мачте
Делается на алюминиевой мачте антенна Харченко для 3G своими руками по стандартной процедуре
Однако в первую очередь важно определиться с частотностью устройства. Расчет антенны Харченко осуществляется исходя из размеров пластины
Если рассматривать модификации на 300 Гц, то длина ее обязана составлять ровно 35 см. При этом толщина нержавеющей стали должна равняться не более 1.3 мм. Следующим шагом устанавливается непосредственно мачта.
Крепить ее следует к пластине сварочным методом
Вибратор для модификации на 300 Гц важно подбирать алюминиевого типа. Далее нужно закрепить секции для улавливания сигнала
Чтобы изготовить их ромбовой формы, придется воспользоваться станком. Боковые секции обязаны располагаться под углом в 90 градусов. При этом толщина упоров составляет в среднем около 3.3 мм. Фидеры для таких модификаций подходят с диэлектриком.
Из алюминиевых банок
Такое устройство устойчиво принимает цифровой сигнал. Сделать его можно 2 алюминиевых банок. Алгоритм следующий:
Создание пазов внизу банок диаметром до 0.6 см. Сделать их можно отверткой, только нужно подровнять кромки напильником.
Очистка конца провода от изоляционного слоя
Обрезать его необходимо осторожно, чтобы не повредить экранирующую проволоку.
Расплетение экранирующей проволоки, скручивание ее в одну жилу, создание защитного слоя из изоляционной ленты.
Очистка основного кабеля от изоляционного слоя.
Пропуск жилы и основного кабеля через пазы в крышке и внизу банок.
Установка банок на направляющей штанге (горловины должны располагаться напротив друг друга). Дистанция между ними должна составлять 7.5 см.
Закрепление банок посредством скотча либо изоляционной ленты.
Припайка кабеля к низу банки
Необходимо осуществить предварительную обработку места запайки, зачистку и обработку его флюсом.
Установка на другом конце коаксиального провода штекера для подсоединения к порту.
Определение места приема качественного сигнала, закрепление приемника.
Варианты установки АПРА
Установка АПРА должна осуществляться с соблюдением следующих требований:
- обеспечение надежного закрепления радиоприемного устройства на автомобиле, не допускающего смещения при воздействии различных механических нагрузок (ветровой, изгибной и т.п.);
- обеспечение плотного контакта с кузовом, выполняющим роль массы, что существенно уменьшает уровень помех и улучшает качество сигнала.
Все варианты установки приемной радиоантенны сводятся к трем основным методикам фиксации АПРА на автомобиле:
- врезному креплению с использованием сквозного отверстия, просверленного в крыше или другой части кузова;
- магнитному креплению, использующему магнитную подошву антенны;
- штыревому креплению, представляющему собой механическую фиксацию прута антенны для автомагнитолы на специальном кронштейне типа струбцины.
Врезное крепление АПРА
В сквозное отверстие вставляется крепежная шпилька основания радиоантенны, на нее изнутри салона накручивается гайка. К достоинствам методики «врезного крепления» отосят:
- прочность закрепления прибора, снижающую вероятность его похищения;
- стабильность рабочих параметров антенно-фидерной системы после монтажа.
Из недостатков отмечают следующее обстоятельство: края просверленного отверстия являются очагами коррозии металлического кузова, поэтому рекомендуется использовать штатные технологические отверстия.
Важно! В зоне крепления необходимо зачистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как элемента антенны, с металлом кузова автомобиля. На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА
ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА
На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА.
Основание антенны для врезного крепления
Магнитное крепление АПРА
Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании – подошве. Магниты можно приобретать отдельно от антенного устройства. Наиболее востребованы магниты диаметрами от 90 до 170 мм. Устойчивость АПРА напрямую зависит от диаметра магнита.
Крепление антенны к магниту осуществляется через два вида разъемов:
- DV-разъем адаптирован под большинство антенных систем и допускает регулировку угла установки;
- PL-разъем более надежный в части соблюдения строгой вертикальности установки.
На рис. ниже показаны магнитные крепления антенн с DV и PL-основаниями.
К достоинствам магнитного способа крепления относят следующие моменты:
- легкость выполнения установки либо демонтажа;
- обеспечивается сравнительно высокая устойчивость АПРА при соблюдении оптимального размера магнитного основания;
- емкостная связь магнитного основания с металлом кузова создает своеобразную имитацию «массы», необходимую для работы приемной антенны;
- возможность перемещений при настройке аппаратуры.
Из недостатков отмечают:
- низкую прочность фиксации на кузове;
- легкость похищения;
- возможность сдвига, что приводит к необходимости проведения дополнительных подстроек.
Штыревое крепление АПРА
Для технической реализации штыревого крепления на выступающей части автомобильного кузова (крыло, багажник и т.п.) устанавливается кронштейн-струбцина, зажимные болты которого своими заостренными концами создают массовый контакт, необходимый для качественного радиоприема.
На рис. ниже показано штыревое крепление на кронштейне.
Штыревое крепление
Из преимуществ этого метода отмечают возможность фиксации антенных устройств на автотехнике с неоднородными и выступающими металлическими поверхностями (автокраны, открытые автомобили, спецтехника).
К недостаткам относят:
- низкую механическую прочность;
- затрудненную настройку и согласование АПРА.
Подготовительная стадия
Начинать любую работу нужно с узнавания, какие материалы и инструменты потребуются для монтажа.
Для того чтобы собрать Z-антенну для цифрового ТВ своими руками в домашних условиях, понадобятся следующие элементы:
- Проволоки. Желательно использовать проволоку из меди или алюминия, диаметр которой составляет в среднем 3 мм. Если под рукой нет проволоки, а имеется трубка или полоса, которая проводит ток, из аналогичного материала, то можно выгнуть и эти элементы.
- Кабель коаксиальный.
- Штекер.
- Крепление для конструкции. Оно зависит от месторасположения будущего прибора. К примеру, на последних этажах высотного дома, такую установку можно повесить на окно или на шторы. Если же приспособление будет использоваться в частном секторе, то прикрепить ее лучше к шесту на крыше.
Не забываем подготовить ряд устройств Помимо вышеперечисленных материалов, необходимо иметь инструменты:
- паяльник;
- напильник;
- надфиль.
Такие материалы и инструменты, в 90% случаев оказываются дома, пылившись на полках. После того, как они найдены и собраны в одном месте, можно приступать к началу конструирования.

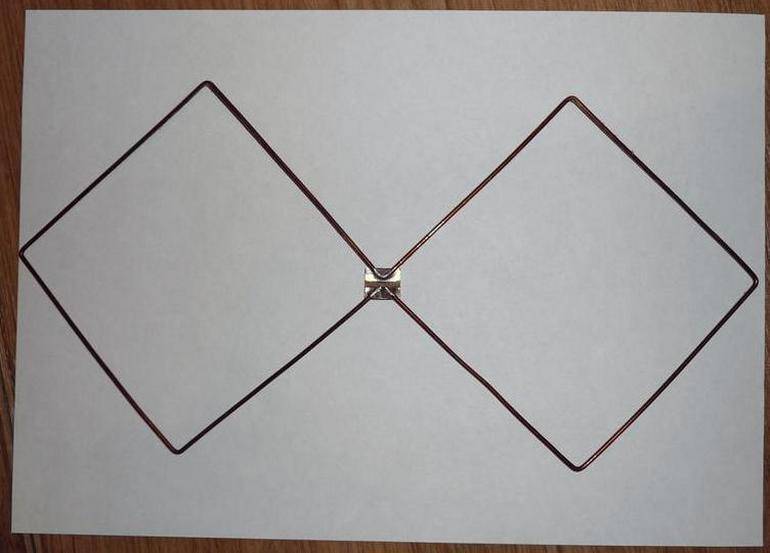

Сперва, нужно просчитать необходимую длину проволоки, отмерить необходимый кусок и согнуть его, строго соблюдая размеры.
Рекомендуется брать проволоку длиною в 1 метр 12 сантиметров, которая потом разрезается на нужную длину и сгибается.
После чего должны образоваться два конца. Их лучше зачистить на расстоянии 1-2 сантиметра. На концах проделываются петли, которые фиксируются между собой.
Место стыков нужно запаять. После этого, к одному стыку припаивается центральная жила, а к оставшемуся – оплетка.
Конечным результатом данной стадии должен быть готовый квадрат.
Устройство для приема цифрового телевидения
Не будем вдаваться в различия принципа распространения аналогового и цифрового сигнала, эта информация мало о чем скажет простому пользователю. Поговорим о конкретных решениях, способных обеспечить уверенный прием для DVB-T2 цифрового эфирного телевидения в различных условиях. Производством антенн занимаются как российские, так и зарубежные производители. По качеству все представленные модели во многом сходны, главное правильно подобрать подходящий для вашей местности вариант. Какую антенну используете?
В зоне устойчивого сигнала с задачей вполне справится комнатная антенна. В прямой видимости ретранслятора хорошо работает простая пассивная конструкция без усилителей. Но в большинстве случаев все-таки купите активную антенну с усиливающим устройством. Подбирать усилитель необходимо под определенные условия, даже перенос устройства в другую комнату может привести к ухудшению приема. Такой вариант — одно из самых бюджетных решений для цифрового эфирного телевидения, который успешно работает в городских условиях на расстоянии от вышки до 20 км.
В зоне среднего по качеству приема стоит выбирать уже узконаправленные модификации антенн, типа «волновой канал». Такой вариант вполне подойдет для дачи или загородного дома, устанавливают подобные модели и в условиях плотной городской высотной застройки, характеризующейся наличием отраженного сигнала. Антенна способна обеспечить уверенный прием только при правильном подборе усилителя и максимально точном наведении на источник трансляции. Такие устройства широко применялись и для аналогового телевидения. Поэтому, если у вас не было проблем с его приемом при наличии антенны этого класса, то и цифровые каналы вы настроите без проблем. Для местности с неуверенным приемом зачастую используют антенны логопериодического типа.
Практика применения таких конструкций показала высокое качество получаемого сигнала даже на значительном удалении от источника, при наличии дополнительных помех и значительном влиянии отраженных сигналов. Антенны также работают в связке с подобранным под нее усилителем. Не стоит забывать и возможности наиболее распространенных на текущий момент антенн, которые в народе называют «сушилками» или «полячками». Они вполне справляются с приемом как аналогового, так и цифрового телевизионного эфирного сигнала.
В отдельных случаях для DVB-T2 может потребоваться переделка конструкции, которую выполнить сможет не каждый. Поэтому, если подбор усилителей и настройка положения не дает результатов, задумайтесь о покупке другой модели.
Что понадобится для сборки цифровой антенны
Список необходимых материалов зависит от типа самодельной антенны DVB-T2, о которой вы говорите. Есть несколько видов расходных материалов: коаксиальный кабель, провод, банки и даже болты. Что-то из этого списка вам точно подойдет. Обязательно подготовьте средство:
- кусачки, клещи, плоскогубцы;
- изолента, скотч, клей;
- герметик для пластиковых стержней;
- рулетка;
- желательно вооружиться сварщиком со сваркой.
При всем этом можно своими руками сделать антенну DVB-T2. Еще раз повторяем, что перечень необходимого оборудования и инструментов может варьироваться в зависимости от типа телевизионной антенны, о которой идет речь. Поэтому необходимо сначала рассмотреть существующие технологии, наглядно демонстрирующие, как сделать антенну для цифрового ТВ, и только потом собирать материал и инструменты.
Улучшение скорости интернет-соединения антенной Харченко
Ранее упоминалось, что описанная антенна способна принимать сигналы мобильных операторов, поэтому желающим повысить качество и скорость мобильного интернета также рекомендуется изготовить аналогичное устройство. Особенно полезным оно окажется при использовании беспроводных роутеров, когда требуется подключиться к сети за городом, на природе, на даче. То есть, в ситуациях, когда пользователь находится в зоне слабого приёма, вдали от радиовышек, телефонных станций и хорошего сигнала.
Расчёт
Принципиальных различий между самодельными антеннами для телевидения и мобильных сетей не существует, поэтому единственным нюансом, разделяющим оборудование для ресивера и роутера, станет размер. Усилитель для роутеров окажется чуть больше ладони, поскольку частота волн мобильного интернета составляет от 1,9 до 2,1 гГц. Точные параметры зависят от оператора, но, учитывая итоговые размеры усилителя, различия несущественны. Уточнить правильные показатели можно, позвонив в контактный центр сотовой компании или посетив офис провайдера.
Сборка
Проведя расчёты (вручную или онлайн-калькулятором), стоит переходить к сборке антенны для 3G или 4G модемов. Пользователям понадобится:
- согнуть проволоку в виде двух ромбов;
- спаять края и припаять к ней кабель;
- добавить рефлектор для усиления мощности приёма;
- подключить готовое оборудование к роутеру.
Из приведённой инструкции видно, что ничего неожиданного или нового при изготовлении уменьшенной версии не предвидится. Главное, провести точные расчёты и надёжно припаять детали друг к другу.
Подключение
Сложнейший этап изготовления усилителя – подключение. Большинство современных роутеров не содержат готового разъёма для антенного кабеля, поэтому его придётся соединять напрямую. Для этого понадобится:
- разобрать роутер или сотовый телефон;
- отключить датчик, ответственный за приём сигнала и соединение с сетью;
- подключить на его место изготовленный усилитель.
Описанные действия способны повредить технику и приведут к недействительности заводской гарантии, поэтому перед внесением изменений стоит заранее оценить последствия совершённых действий.
