Проводка в гараже своими руками: схема, разводка, монтаж

Оборудование внешнего электроснабжения гаража

  Как правило, подвод электричества в гараже и гаражных кооперативах осуществляется централизованно.Кабели питания прокладываются в металлических, либо пластиковых трубах по фасадной (в спаренных гаражных боксах), либо тыльной стороне в однорядных боксах. Напротив каждого гаража устанавливается металлическая, либо пластиковая распределительная коробка, из которой через вводное отверстие, в которое вставляется пластиковая труба, электрический кабель заводится в помещение гаража.

Достоинством разводки в металлических трубах является повышенная пожаробезопасность и то, что, трубы являются элементом единого заземления на весь ряд боксов, а иногда и на весь кооператив. В этом случае при однофазном электроснабжении используется двужильный кабель вместо более дорогого трехжильного.

Электропроводка в гараже: виды монтажа

Как соорудить наружную или подземную разводку к постройке самостоятельно? Просто нужно учесть ряд факторов.

Наружная линия

Требуется рассчитать как правильно и безопасно сделать подвод от линий электропередач к основной коробке. Используется только гибкий надежно изолированный кабель — не менее 6 мм2 для меди и 16 мм2для алюминия. Но эластичная медь обладает улучшенными характеристиками, поэтому разумнее взять на заметку этот вариант. Для длительной эксплуатации приобретают тросовые провода с изолирующим слоем или самонесущие.

Ввод делают через стену (перекрытие), применяя изоляторы, расстояние между подводами — от 200 мм. Входное отверстие предусматривает уклон наружу для отвода влаги. Не забывайте устанавливать изолирующие гильзы: разводка электропроводки в гараже безопасна, если исключить механические повреждения проводников.

При расстоянии от строения до основной силовой линии более 25 метров выполнение электропроводки своими руками возможно исключительно в гараже. При наружном подводе привлекают специалистов: проведение воздушных линий потребует наличия опор с минимальной высотой 3,75 м, отступ от зданий предусмотрен — 2,75 м. Вводной щит можно разместить снаружи, но этот способ нерационален.

Подземная линия

Перед тем, как сделать подземный подвод кабеля, стоит предусмотреть ряд требований:

• Готовим отверстие в фундаменте на глубине полметра.
• Подвод кабеля защищаем металлической трубой (традиционно Г-образной).
• Если траншея на глубине до 2 м, подвод делаем в стальном коробе.

Для безопасности наверх укладывается резиновая сигнальная лента с надписью: «Не копать, кабель». Под фундаментом проводку защищаем трубой с диаметром в два раза превышающим сечение жилы. Недостаток способа — это трудоемкость и расходность, но подземный подвод безопасен, надежен и долговечен.

Этапы монтажа электропроводки

Монтаж проводки в гараже включает в себя подготовку, работы на внешнем участке и монтаж внутренней схемы.

Подготовительные работы

Подготовка к прокладыванию проводки включает в себя нанесение разметки, где планируется установить розетки, выключатели и осветительные приборы. Гнезда под них можно высверлить при помощи перфоратора с алмазной коронкой. Штробы в стенах, где будет пролегать провод, выполняются специальным инструментом — штроборезом или же молотком и зубилом. Однако в последнем случае работа будет проводиться немного медленнее. Глубина и ширина штробы зависит от диаметра провода, но в большинстве случаев требуется не более 2 см в ширину и глубину.

В том случае, если кабель для подключения освещения протягивается по потолку, значит впоследствии штробы с проводкой нужно будет заштукатурить. Если же это невозможно, то используется гофра для кабеля. Она закрепляется на потолке хомутами на саморезах.

Прокладка кабеля на улице

Наиболее простой способ — это воздушная прокладка кабеля. Если это осуществляется над проезжей частью, то высота пролегания провода должна быть около 6 метров и выше. Если над пешеходной зоной — выше 4 м. Над гаражом прокладка провода должна производиться на высоте не менее 3 м. В некоторых случаях потребуется сделать стойку в виде изогнутой конструкции из стальной трубы. Если же расстояние от столба ЛЭП до гаражного бокса составляет более 25 м, то нужно будет установить промежуточную опору.

Подземная прокладка кабеля осуществляется с использованием бронированного кабеля со специальной маркировкой “Б”. Он укладывается в траншею, которая выкапывается от столба ЛЭП в сторону гаража. Для укладки кабеля применяется стальная или пластиковая труба с диаметром в 2 раза больше диаметра кабеля. Также обязательно используется гидроизолирующее средство: труба обрабатывается, например, при помощи битумной мастики. Около столба ЛЭП кабель отводится вверх и его конец герметизируется.

Внутренняя разводка

Интересуясь, как провести проводку в гараже, необходимо узнать об особенностях внутренней разводки кабеля. Такие работы могут быть проведены двумя способами:

• Скрытый. В этом случае монтаж проводки начинается с обрезки кабеля на куски, длина которых равна длине шлейфов. После этого монтируются распределительные коробки: их закрепляют саморезами. Кабель укладывается в штробы, закрепляется пластиковыми хомутами. Соединение электропроводки между шлейфами осуществляется при помощи клеммных колодок. После того, как кабель будет уложен в штробы, они заделываются штукатуркой. Производится монтаж розеток с выключателями с подключением к проводам.
• Открытый. Такой способ подходит для деревянного гаража. В этом случае используются кабель-каналы, представляющие собой короба с крышкой. Сначала основа нарезается по длине каждого вертикального или горизонтального участка, закрепляется саморезами на разметках, линиях схемы проводки. Затем производится укладка кабеля, монтаж розеток и выключателей. И в завершение — кабель-каналы закрываются крышками.

Монтаж распределительного щитка

Также важно знать, как правильно провести проводку в гараже, когда он стоит отдельно от основного дома. В этом случае необходимо будет на гаражном помещении установить отдельный распределительный щит, где будет установлен прибор учета потребляемой электроэнергии

Работа не представляет собой ничего сложного, но требует больших материальных затрат. Щит можно установить внутри или снаружи гаража. Последний вариант предпочтительнее, так как это не будет препятствовать снятию показаний контролерами.

Крепление щитка осуществляется на саморезы с пластиковыми дюбелями на высоте 1-2 м. На каждый шлейф необходимо установить отдельный автоматический выключатель и один общий — на ввод.

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

Предназначено для защиты от поражения током утечки. Последний возникает при повреждении изоляции схемы. Особенно актуально применение УЗО в гаражах со смотровыми ямами, где проводятся работы с электроинструментами. В яме обычно присутствует повышенная влажность, увеличивающая вероятность образования тока утечки.

“>
“>

Схема электропроводки в гараже: советы по планированию

Освещение в гаражном помещении играет очень важную роль, особенно если гараж используется не только для хранения автомобиля, но и для проведения регулярного технического обслуживания. Схема электрическая гаража должна не только обеспечивать комфортные условия работы с электроприборами, правильное размещение осветительных элементов, но и быть безопасной для владельца.

В этой статье мы расскажем, как правильно составить электрическую схему и опишем основные правила размещения важных элементов.

Перестановка электрического счетчика

Затем я приложил в желаемом месте на стену гаража и нанес отметки карандашом. Красота и вертикальность играет здесь не слишком большую роль, поэтому я не заморачивался с уровнем. Поскольку мне помогал отец (или я помогал ему – это как посмотреть J ), то вешали «на глаз». С первого раза карандашные отметки потерялись, поэтому пока я держал ящик, отец взял гвоздь и молоток и накернил стену. Ну а потом карандашом получившиеся ямки превратил в кресты, чтобы было хорошо видно. Хорошо, что у меня осталось от ремонтов дома провод 2х2,5 мм2 провод в двойной изоляции из меди. Вот он примерно будет держать нагрузку около 4 кВт, что мне вполне достаточно. Провода было около 5 метров, так что этого было достаточно для ввода в гараж.

Рекомендации по безопасности

Важно учитывать следующие рекомендации:

1. Выполнять любые работы по реставрации и замене электропроводки допускается исключительно в случае полного отсутствия напряжения.
2. Рекомендуется надеть удобную обувь, которая не затрудняет движение.
3. Электрические приспособления должны быть целыми, без поврежденного кабеля. Соединение должно быть качественным.
4. Рукоятки на инструменте должны быть заизолированными.
5. Если планируется выполнять работы на большой высоте, то понадобится подготовить помосты. Использование бочек, пеноблоков, стульев на столах и других конструкций не допускается.
6. Все работы следует выполнять неспешно.

К работе следует подходить ответственно, так как правильная установка электропроводки в гаражном помещении гарантирует ее бесперебойную эксплуатацию на протяжении 30 лет. Малейшая ошибка может привести к поломке всей электросети. Если выполняется скрытая проводка, то понадобится выполнять тяжелые работы по ремонту. Соответственно, если опыта работы нет, то рекомендуется пригласить высококвалифицированных специалистов.

Для работы будет необходима помощь специалиста, который сможет подвести электричество от столба к электрощиту, подключить трансформатор, электросчетчик и устройства для выключения. Обойтись без вызова мастера не получится, так как для внешнего ответвления провода от центральной ЛЭП нужно иметь лицензию для выполнения работ с повышенным напряжением.

Технология установки электропроводки существенно отличается от варианта с частным домом или квартирой. Рекомендуется заплатить опытному мастеру, чтобы после окончания подсоединения кабеля он помог проверить качество скрепления проводов и правильность выполненных работ. Сумма выйдет небольшая, однако не нужно будет беспокоиться о безопасности.

Оборудование наружной проводки

Существует два способа осуществления монтажа проводки к гаражу — воздушный и подземный.

Воздушный

Высота размещения проводов в воздухе должна быть над зданиями 3 м, над дорогой 6 м, а над пешеходной тропой 4 м. Вход в стену гаража лучше провести с уклоном наружу, для избежания попадания воды. Провод нужно заизолировать. На наружных стенах гаража устанавливают изоляторы, к которым крепится провод. Провода помещаются в резиновые или пластиковые трубки, все пустоты заполняются алебастром или цементным раствором.

Подземный способ проводки

Вырывается траншея, куда укладывается провод, защищенный стальным коробом. Глубина залегания кабеля составляет 2 метра. В фундаменте необходимо сделать отверстие для ввода провода.

Развод электропроводки

Внутренняя электропроводка в гараже своими руками может быть закрытой и открытой.

Открытая проводка

Открытый монтаж используется для деревянных и металлических стен. Провода крепятся на специальных металлических или пластиковых коробках. Провода крепятся гвоздями, дюбелями, скобами на расстоянии 0,3 м. Разводка делается горизонтально. Коробки можно приклеить или прикрепить шурупами.

Скрытая проводка

Скрытая разводка электропроводки в гараже чаще используется в каменных и кирпичных конструкциях. Если на стены уже нанесена штукатурка, нужно сделать углубления 5 мм, а после закрепления проводов их заделать.

Лучше делать скрытую разводку. Так снижается вероятность зацепить коробку или гофру.

Также можно использовать смешанную разводку, в зависимости от материала стен.

Необходимое оборудование

Таблица мощности кабеля в зависимости от сечения

Для работы потребуются следующие инструменты:

• нож или специальный инструмент для зачистки изоляции;
• кабель необходимого сечения;
• кусачки;
• плоская, крестовая отвертки;
• мультиметр;
• болгарка для штробления стен;
• пробник.

Рекомендуется делать проводку с «землей», даже если в электросети не предусмотрено заземление. При выборе провода нужно проверить качество изоляции и его целостность. Изоляция должна быть прочной, но при этом провод должен быть эластичным, легко гнуться и не ломаться. В выборе материала провода нужно отдать предпочтение меди. Она более надежная, чем алюминий, имеет больше преимуществ и длительный срок службы.

Монтаж гаражной электропроводки ↑

Электрификацию гаража можно условно разделить на два этапа:

• монтаж наружной проводки (от линий электропередач до входа в помещение);
• внутренний монтаж электропроводки в гараже.

Если внутренняя проводка в гараже своими руками чаще всего монтируется, то наружные работы должны обязательно выполняться квалифицированным электриком, имеющим доступ к работе с высоковольтными линиями.

Рассмотрим подробнее, как сделать проводку в гараже и снаружи, и внутри.

Есть два способа передачи электроэнергии от электрического столба до строения: воздушный и подземный. При выборе обычно руководствуются такими факторами, как взаиморасположение гаража с прочими объектами. Если гараж находится на расстоянии большем 25 м от линии электропередач, то для прокладки кабеля по воздуху будет необходима установка дополнительных столбов. При этом высота размещения провода должна быть:

• около постройки – более 2,75 м;
• над пешеходными дорожками – более 3,75 м;
• над дорогой – более 6 м.

Ввод воздушной линии выполняется через стену на высоте не менее 2,75 м. Для этого снаружи гаража на специальных крюках крепятся изоляторы таким образом, чтобы расстояние между кабелями было более 0,2 м.

Перед вводом в гараж провода необходимо заизолировать пластиковыми или резиновыми трубками, а после — все щели тщательно зацементировать или заделать алебастром.

Правильный ввод электричества в невысокий гараж выполняется с помощью трубостойки

У некоторых обладателей невысоких гаражей возникает резонный вопрос, как сделать электропроводку в гараже, если его высота не превышает 2,75 м? Как получить разрешение Энергонадзора на такой проект? Неужели в этом случае придется обходиться без электричества? Ну, конечно же, нет. Просто в этом случае нужно будет установить так называемую трубостойку – стальную трубку, у которой верхний конец загнут на 180° и оснащен приемными изоляторами. Такое приспособление дает возможность ввести электрические провода даже через крышу. Крепится трубостойка к стропилам крыши.

Несколько слов нужно сказать и о подземном способе электрификации гаража. В этом случае кабель располагается в земле и защищается стальным коробом. В гараж провода вводятся через подготовленное отверстие в фундаменте. Кабель, проходящий через точку ввода, обязательно защищается трубой, к тому же для каждого провода подготавливается отдельное отверстие.

Правильный ввод кабеля в гараж через фундамент

В конце работы электрик, осуществляющий наружный монтаж проводки, должен подвести кабели к вводному ящику с электрическим счетчиком и предохранителями. А дальше, если принято решение о самостоятельном проведении освещения внутри гаража, в дело вступает хозяин.

Внутренняя проводка может быть открытой, а может быть и скрытой. Как уже говорилось выше, в металлических и деревянных конструкциях очень проблематично осуществить скрытый монтаж, поэтому для таких гаражей актуален открытый способ. В этом случае кабели крепятся в плинтусах или специальных металлических или пластмассовых коробах. Более эффективны для открытой проводки плоские провода (например, АППВ, ППВ, АППР), а также небронированные защищенные кабели.

На стенах провода крепятся жестяными скобками, гвоздями или дюбелями на расстоянии не более 0,4 м. Разводку обязательно проводят горизонтально, в 20 см от потолка, а коробки приклеиваются или прикручиваются шурупами.

При проведении скрытой проводки необходимо следить за тем, чтобы она была проложена так, что после оштукатуривания не было выпирающих участков

В кирпичных и каменных строениях более популярна скрытая проводка. Лучше всего все работы выполнять до оштукатуривания стен, в этом случае нужно следить лишь за правильной установкой оборудования, то есть, чтобы после оштукатуривания не выглядывали, например, края распределительных коробок. Если все же электрификация выполняется после нанесения штукатурки, то нужно будет вырубить в стенах неглубокие канавки (5-6 мм – более, чем достаточно), которые после укладки в них проводов и их закрепления гвоздями, тщательно заделываются.

Приобретение расходных материалов

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать здесь.

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

Распределительный щиток – 1 шт.
Счетчик электроэнергии – 1 шт. (если нужен).
УЗО – 1 шт.
Подрозетники – по количеству врезных выключателей и розеток.
Распредкоробки – в каждом месте, где будет отвод на розетки и выключатели.
Автоматические выключатели – тип и количество по схеме. Возможно, потребуется установить некоторые автоматы отдельно, например, возле точильного станка, компрессора и т.п.
Проводка. Лучше приобрести медный трехжильный провод. Для освещения ‒ 1,5 мм2. Для розеток ‒ 2,5 мм2. Для разводки по гаражу до щитка ‒ 4 мм2. Количество – по схеме +10% на неучтенные выводы в распредкоробках и подрозетниках. Для того чтобы запитать более мощные потребители, рекомендуется провести отдельную линию электропроводки от распределительного щитка до нужного места.
Гофрированные трубы ПВХ под электропроводку. Диаметр и количество подбираются под имеющуюся проводку. Если проводка будет проходить через легковоспламеняемые материалы, то в таких местах должна быть уложена металлическая гофротруба.
Если в гараже будет точка для подключения электрооборудования 380V, то надо позаботиться о приобретении специфической розетки и соответствующего кабеля.
Розетки. Их количество должно быть достаточным для удобного пользования

Важно помнить, что над верстаком может быть несколько светильников – они могут быть подключены как через распредкоробки, так и непосредственно в розетки.
Выключатель. Кто-то предпочитает одним выключателем отключать освещение в гараже, другому нравится разделить на несколько групп, а третий устанавливает выключатель под каждой лампой – каждый может сделать так, как ему будет удобно пользоваться.

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

Что должно быть в щитке

Есть несколько вариантов компоновки щитка — это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на фасаде дома, почти под крышей.

Электрощит

В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других случаях он стоит в квартире. При модернизации электросети, шкаф придется приобретать с расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.

Схема электросети для небольшого дома или квартиры

При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения, которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.

Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.

Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов

Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.

Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.

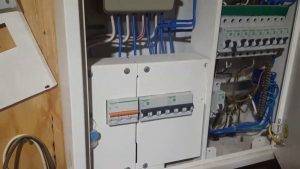

Один из вариантов собранного небольшого щитка

При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.

Один из вариантов DIN-реек в корпусе щитка

Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.

Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки

Схема на несколько групп

Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.

Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.

Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО

В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.
