Как сделать электропроводку в бане своими руками, видео

Выбор материала кабеля

Перед тем, как приступать к монтажу электрики в бане своими руками, необходимо определиться с выбором кабеля. Согласно современным правилам, прокладывать провода из алюминия недопустимо, поэтому следует остановиться на медных проводах. Кабеля из меди обладают более долгим сроком службы, а также большей проводимостью.

Также следует обратить внимание на жесткость провода. Гибкие кабеля менее надежны, и срок службы у них короче, нежели у жестких

Играет роль и количество жил в кабеле. Обычно для бани используют трехжильные, поскольку с ними проще обеспечить качественное и правильное заземление.

Изоляция кабеля является не менее важным критерием в выборе типа проводов, поскольку только благодаря ей можно избежать возгорания или распространения огня.

Для бани лучше всего подобрать провод с тройной или двойной изоляцией. Кремнийорганическая резина или асбест являются наиболее популярными изоляционными материалами для кабеля.

Если выбор стоит между этими двумя элементами, то лучше остановиться на первом варианте, поскольку асбестовая изоляция при перегреве может выделять токсичные вещества.

Для того, чтобы подвести электричество к бане, используется определенный тип кабеля, в зависимости от способа прокладки, однако в месте ввода в помещение он должен заменяться другим, подходящим для атмосферы бани.

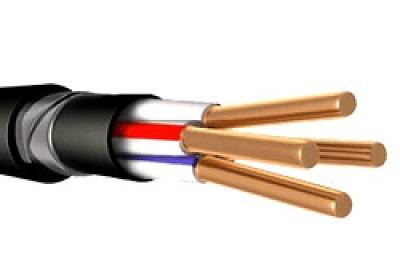

Для подземного способа прокладки используется кабель ВБбШв, у него 4 жилы из меди, однако стоимость его довольно велика.

Благодаря оплетке из стали, кабель ВБбШв не боится укладки под землей, а также кротов и прочих подземных грызунов, ведь он необычайно прочен.

Важно! Для прокладки кабеля нельзя использовать металлическую трубу, во избежание появления конденсата в ней, который в свою очередь укорачивает срок эксплуатации провода.

Для воздушного способа прокладки обычно выбирают СИП, так как он покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Внимание! Строго запрещено использовать кабель СИП в доме. При подведении его к строению нужно заменить СИП на более гибкий кабель, например ВВГ с жилой из меди.. Вводить кабель в дом рекомендуется через стену, поскольку при проведении его через крышу придется столкнуться со сложностями в попытках не повредить гидро-, тепло- и пароизоляцию

Вводить кабель в дом рекомендуется через стену, поскольку при проведении его через крышу придется столкнуться со сложностями в попытках не повредить гидро-, тепло- и пароизоляцию.

Необходимо помнить, что минимальная высота для ввода кабеля – 2,75 м. Если ваша баня не соответствует этим требованиям, то можно использовать изогнутую трубу из стали.

Она поможет держать кабель на необходимой высоте, при этом вводить его через стену в оптимальном для вас месте.

Подводя итоги, можно составить список основных требований, предъявляемых к кабелю для бани:

Токопроводящая жила, состоящая из меди;
Высокая жесткость;
Изоляция из негорючих и качественных материалов;
Наличие трех жил.

Основные электрические приборы для бани

Сауна не может обходиться без светильников. Светильники здесь необходимо использовать только влагозащищенные. Все металлические элементы, которые содержат лампы необходимо заземлять. Если вам необходимо разместить выключатели в парной комнате, тогда они обязательно должны находиться во влагозащищенном корпусе.

Электрика в бане обязательно требует заземления. Рабочее напряжение в светильниках должно быть больше чем 24 В. Все выключатели и розетки лучше выносить за пределы парной комнаты. Это обеспечит большую безопасность.

Для деревянных саун вам обязательно потребуются автоматические выключатели. Они смогут спасти ваше строение от пожара. УЗО в бане должны быть рассчитаны на мощность в 10 ампер. Если у вас есть возможность, тогда светильники лучше размещать в отдельной комнате.

Способы подведения кабеля своими руками

Электропроводку к бане подводят 2 способами: подземным или воздушным. Каждый метод имеет свои достоинства и недостатки.

Воздушный

В этом случае требуется установка дополнительного опорного столба или использование самонесущего кабеля. Метод отличается низкой стоимостью, быстрым выполнением, средней трудоемкостью. Недостатком считается подверженность кабеля воздействию атмосферных факторов.

Подземный

На заглубление кабелей в грунт тратится больше времени, сил и средств. Однако такой способ обеспечивает защищенность проводки от вандалов, атмосферных факторов и механических воздействий.

Что нужно учитывать при составлении схемы электросистемы

Проводка в бане должна находится в специальной изоляции.

При составлении схемы электропроводки бани учитывают расположение электроприборов и других узлов. Их можно монтировать только в сухих помещениях. Это обусловлено правилами пожарной безопасности и тем, что коррозия на деталях будет образовываться меньше. Если прибор пластиковый, то его механизм все равно имеет металлические детали.

Есть приборы, на которых защита установлена производителями, поэтому их спокойно можно размещать в помывочной. К таким относятся современные душевые кабины, ванны с массажными системами, спа-оборудование и мн. другое.

Световые приборы для парной можно использовать только на металлической основе с защитной конструкцией из стекла. Монтируются светильники на стены отступив от потолка на 20 см.

Трансформатор проводящий электросистему в баню не превышает 220 вольт. В парилку, отделение для мытья распределять можно 12 вольт, которые проводят через стену. Это несколько разнится с нормативами ПУЭ, где сказано, что в опасных местах конструкции допустимо 42 вольта. Но это с учетом лампочки в 36 вольт, а в большинстве современных конструкции такие не используют.

Если в бане размещены стиральная или посудомоечная машинка, то следует выводить под них отдельную розетку с заземлением.Устанавливать их можно только на сухом месте. Если используется бак для нагревания горячей воды, то укладывают отдельный провод который идет отдельно от общей системы.

Защитная автоматика УЗО

По периметру конструкции монтируют контур системы заземления. В систему монтируется автомат аварийного отключения УЗО, либо, дифференциальную систему. Если установка автоматики по любым причинам невозможна, то монтируется Т220/12. Все защитные устройства должны быть спрятаны в гидроизолированный бокс.

Электрокаменка в системе электроснабжения

Датчики для электрокаменки в бани можно использовать только низковольтные. Монтируют на поверхность стены, которая дальше всех размещена от каменки. Выбирают подходящее место и отмерив 1 м от пола приступают к установке. Щит для управления датчиками монтировать в парилке запрещено.

Электрокаменку подключают отдельно от основной системы, без розеток. Для этого от щитка кидается отдельный кабель, который подключают к тепло-генератору и делается отдельное заземление.

Проводить проводку к электрокаменки и лампочкам в парилке следует не ближе 0,8 м от дымоходной трубы и печи. При этом она нигде не должна изгибаться или скручиваться, только цельная в специальной гофре.

Лампы для бани

Каждый электроузел должен располагаться на стене, не в коем случае нельзя прятать их внутрь дерева.

Не стоит пользоваться для помывочной и парной простыми лапами. Люминесценция берется только с защитой в IP44 степени. Среди самых безопасных стоит выделить галогеновые лампы 12 вольт.

Проводку для парной лучше использовать из термостойкого материала, например марка SILFLEX Sif, одножильный со специальной силиконовой изоляцией.

В некоторых современных схемах свет в парильном отделение выполняют снизу, так нагрев будет меньше. Выглядит освещение привлекательно, так как выполняется точечными светильниками, например встроенными в нижнюю ступень полога.

Внутри конструкции полога проводку проводят дополнительно изолируя в металлические трубы.

Проверять проводку нужно раз в 2–3 года, лучше чаще. Срок годности проводки тоже следует учитывать: медный — до 20 лет, алюминиевый до 15 лет. А так как влажность и повышенные температуры в бани воздействуют на проводку агрессивно, то смело можно делить цифры на 2 и по истечении срока менять проводку полностью.

Даже наняв профессионала не стоит пускать дело на самотек, нужно контролировать весь процесс от и до. Только так проводка в бане будет безопасной и прослужит положенный срок.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
Не следует применять проводники в металлических оболочках.
Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
Категорически запрещается монтаж проводов над печью.
В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
Обязательно используйте защитное зануление.

Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Какие лампы подойдут в парилку

В первую очередь нужно помнить простое правило: светильники в парилке нельзя ставить на потолке. Они всегда закрепляются на стене с отступом как минимум в 30 см от потолка. Причем располагать их надо в третьей зоне, во второй можно поставить только подсветку, сориентироваться проще всего по схеме.

В первой зоне ставить светильники и прокладывать кабель запрещено.

Нужно помнить несколько простых рекомендаций:

Подсветку второй зоны можно делать с использованием светильников с термостойкостью от 50 градусов. Но лучше и туда ставить варианты, выдерживающие высокие температуры, чтобы исключить любые проблемы.
В третьей зоне ставится основное освещение, выбирать следует только светильники с уровнем влагозащищенности не ниже IP54. При этом плафон и корпус должны нормально выдерживать нагревание до 125 градусов.
При выборе лучше всего отдавать предпочтение моделям с керамическим основанием, они намного лучше переносят нагревание. Пластиковые основы – не лучшее решение для парилки с перепадами температуры и влажности.
Плафон может быть из матового стекла или термостойкого полимерного материала. Обычно для герметичности между плафоном и корпусом ставится силиконовая прокладка.

Что касается источников света, вариантов может быть несколько. Все они хорошо показали себя в работе, поэтому выбирать надо исходя из особенностей парилки и бюджета:

Галогенные варианты хорошо работают в парилке, так как сами нагреваются до высоких температур, поэтому горячий воздух им не вредит

Люминесцентные лампы позволяют оборудовать комфортное освещение в сауне или парилке, так как имеют разные варианты яркости и светятся с минимальным показателем мерцания

Они бывают разных форм и размеров, главное – купить модель с высокой степенью защиты от влаги и нагрева.

Светодиодные светильники раньше не использовались в парилках, так как плохо переносили экстремальные условия. Но сейчас появились модели, которые специально разработаны для высоких температур, надо выбирать только варианты для саун, стандартное оборудование использовать нельзя. Диоды потребляют мало электричества, дают мягкий рассеянный свет и работают от низких напряжений.
Оптоволоконные осветительные системы считаются одними из лучших для парилок. Они состоят из проектора и длинных светопропускающих элементов, которые ставятся в нужных местах и дают комфортный свет. Вариант сложнее в монтаже и стоит намного дороже других решений, зато выдерживает нагрев до 200 градусов и обеспечивает максимальный уровень безопасности.

С помощью оптоволоконной системы в парилке можно сделать эффект звездного неба.

Обзор цен на популярные светильники для бани.

Какие лампы подойдут в парилку

В первой зоне ставить светильники и прокладывать кабель запрещено.

Нужно помнить несколько простых рекомендаций:

Подсветку второй зоны можно делать с использованием светильников с термостойкостью от 50 градусов. Но лучше и туда ставить варианты, выдерживающие высокие температуры, чтобы исключить любые проблемы.
В третьей зоне ставится основное освещение, выбирать следует только светильники с уровнем влагозащищенности не ниже IP54. При этом плафон и корпус должны нормально выдерживать нагревание до 125 градусов.
При выборе лучше всего отдавать предпочтение моделям с керамическим основанием, они намного лучше переносят нагревание. Пластиковые основы – не лучшее решение для парилки с перепадами температуры и влажности.
Лучше всего для парилки или сауны подойдут плафоны на керамическом основании.
Плафон может быть из матового стекла или термостойкого полимерного материала. Обычно для герметичности между плафоном и корпусом ставится силиконовая прокладка.

Лампы накаливания – традиционный вариант, используемый до сих пор. Они потребляют много электричества, служат не очень долго, зато дешевые. Обычно в плафоны нельзя ставить лампочки мощностью больше 60 Вт, поэтому свет получается не очень ярким, оттенок желтый, близкий к естественному.
Галогенные варианты хорошо работают в парилке, так как сами нагреваются до высоких температур, поэтому горячий воздух им не вредит

Они отличаются качеством света и могут работать как от стандартного, так и от низковольтного напряжения, что очень важно. Срок службы не очень большой, для максимальной эффективности следует приобретать светильники в термостойком исполнении.
Люминесцентные лампы позволяют оборудовать комфортное освещение в сауне или парилке, так как имеют разные варианты яркости и светятся с минимальным показателем мерцания

Они бывают разных форм и размеров, главное – купить модель с высокой степенью защиты от влаги и нагрева.
Светодиодные светильники раньше не использовались в парилках, так как плохо переносили экстремальные условия. Но сейчас появились модели, которые специально разработаны для высоких температур, надо выбирать только варианты для саун, стандартное оборудование использовать нельзя. Диоды потребляют мало электричества, дают мягкий рассеянный свет и работают от низких напряжений.
Оптоволоконные осветительные системы считаются одними из лучших для парилок. Они состоят из проектора и длинных светопропускающих элементов, которые ставятся в нужных местах и дают комфортный свет. Вариант сложнее в монтаже и стоит намного дороже других решений, зато выдерживает нагрев до 200 градусов и обеспечивает максимальный уровень безопасности.

С помощью оптоволоконной системы в парилке можно сделать эффект звездного неба.

Обзор цен на популярные светильники для бани.

Советы от профессионалов

Напоследок предлагаем вам взять на заметку несколько советов от специалистов, занимающихся монтированием электросистем различного типа:

Под кабель-каналы подкладывайте огнеупорный материал, например, тонкую полосу листового асбеста.
При работе внутри помещения используйте элементы с термоизоляцией.
Укладывайте кабеля в гофру, выполненную из негорючего материала. Этим вы поможете предотвратить распространение огня при самовозгорании проводки.
Обязательно устанавливайте металлическую пластину между деревянной стеной и выключателями/розетками — она послужит прекрасной защитой.

Прежде всего позаботьтесь о пожаробезопасности Поскольку в современных банях зачастую используются мощные электроприборы, выбирайте для уличных работ жилы сечением не менее 16 миллиметров квадратных.

Мы рассмотрели схематически процесс укладки электропроводки своими руками. Теперь вы знаете, что это довольно трудоемкий процесс, требующий наличия определенных навыков и соблюдения ряда правил. Перед началом работ обязательно ознакомьтесь с ПУЭ. Будьте внимательны! Удачи!

Монтаж электропроводки в бане

Перед монтажом электропроводки строитель, устанавливающий оборудование в новой бане, равно как и хозяин, должны знать основные

правила техники безопасности

, которые мы здесь сейчас рассмотрим самым подробнейшим образом. Потому как не хотим, чтобы ваша собственная банька, построенная для вашего удовольствия и оздоравливания вдруг оказалась причиной, так сказать, совсем безвременной кончины. Но это лирическое отступление, а дело-то действительно серьезное. Итак, что требуется сделать:

1. Прочитать правила устройства электроустановок. (ПУЭ). В седьмом разделе в седьмом пункте вы найдете как раз все необходимые вам требования по поводу монтажа электропроводки и установки различных электрических приборов в помещениях с повышенной влажностью и температурой. А ваша баня – именно такое помещение. И да поможет вам счастливая цифра семь.

2. Начертить на листе ватмана полную схему будущей электропроводки, наложенную на план бани в масштабе, что позволит вам определиться, где будут находиться выключатели, розетки и светильники, как пройдут провода и какова будет их длина, где будут располагаться провода увеличенного сечения, предназначенные для запитки электрического оборудования комнаты отдыха, а где пройдет только облегченная проводка, предназначенная исключительно для светильников.

3. На основе созданного плана рассчитать мощность и нагрузку, требующуюся на всю электропроводку в бане и по отдельным линиям требующийся уровень запитки разных помещений.

4. Предусмотреть возможность изготовления заземляющего контура для всех помещений бани, поскольку электросети не всегда предоставляют возможность централизованного заземления, а раньше так и вообще не предлагали такой услуги.

Перед началом монтажа следует нарисовать схему электропроводки в бане. На ней отмечаются все потребители энергии. Если на какое-то устройство ставится автомат, его нужно подписать. На дверце распределительного щитка должна размещаться схема подключения. Также в щитке нужно организовать УЗО.

Проводка в сауне подразумевает использование точек питания. Розетки, выключатели можно устанавливать только в предбанник и комнату отдыха. На каждый элемент должна устанавливаться своя распаечная коробка. Выключатели ставятся на высоту 160 см, розетки – до 80 см от пола.

Устанавливать розетки в парилках запрещено

Во время прокладки проводки в бане и парилке своими руками нужно соблюдать следующие правила:

Монтаж от щитка выполняется цельными проводниками.
Нельзя ставить кабели в металлической оболочке.
В бане из сруба ставится только электропроводка открытого типа.
Нельзя монтировать провода, светильники над печью.
Обязательно должно использоваться защитное зануление.
Все провода прокладываются только прямым образом.
Жилы соединяются только спайкой или сваркой. Скрутка запрещена!
Провода не ставятся рядом с дверьми или оконными проемами, а также рядом с металлическими трубами и батареями.
В парилке и других помещениях повышенной влажности не ставятся выключатели, розетки, распределительные коробки.

Схема подключения кабеля ВВГнг 3×1,5. Кабель протянут до распределительной коробки

Правильно провести проводку в бане можно следующим образом:

Подключение питающего кабеля. Обязательно учитывается маркировка жил. Синий и серый провода – к автомату, желто-зеленый – заземление.
Подводка питания к дополнительным группам потребления. Лучше прокладывать кабели в пластиковых коробах в сухом помещении и в полимерной трубе во влажной комнате.
Использование клеммников вместо скрутки более безопасно и удобно
Прокладка электропроводки освещения и на розеточную группу в моечную комнату.
Прокладка кабелей от коробки к светильникам. Подключение проводов к автомату (если он есть для осветительной группы).
Установка розеток и выключателей.
Соединение проводов одинакового цвета или с одинаковым буквенным обозначением в распределительном щитке в бане с помощью клеммников.
Проверка автоматов и УЗО.
Тестирование собранной системы.

Напряжение электрической сети в сауны

Процесс монтажа электрической проводки и подключения различных приборов включает в себя несколько этапов:

Составление проекта – графического плана размещения проводки, розеток, осветительных приборов, распределительного щитка, электропечи, водонагревателя;
Расчет и приобретение необходимого количества проводки, розеток, осветительных приборов, защитных устройств (УЗО) или дифавтоматов;
Прокладка в баню силового вводного кабеля;

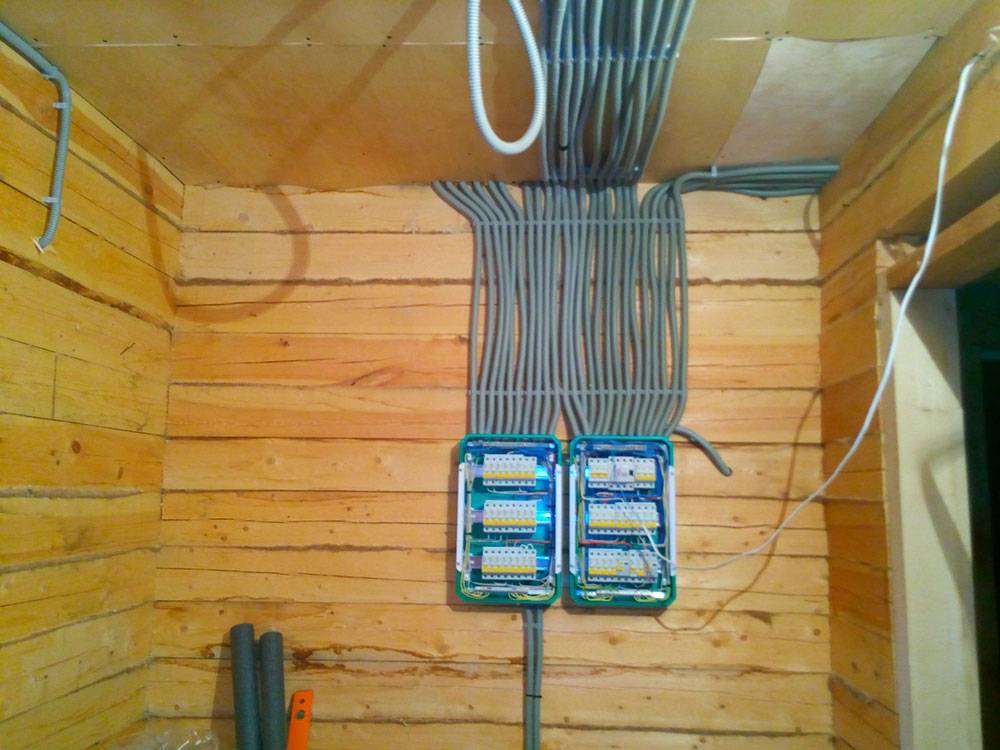

Монтаж распределительного щитка, установка в него вводного автомата, УЗО и автоматов на различные группы электроприборов (розетки, светильники, водонагреватели, электропечь и т.д.);
Заземление распределительного щитка;
Подключение силового кабеля к вводному автомату;
Укладка проводки открытым или скрытым способом;
Установка пульта управления электропечи (электрокаменки);
Подключение розеток, осветительных приборов;
Подключение электропечи (электрокаменки) к щитку пульту при помощи высокотемпературного кабеля.

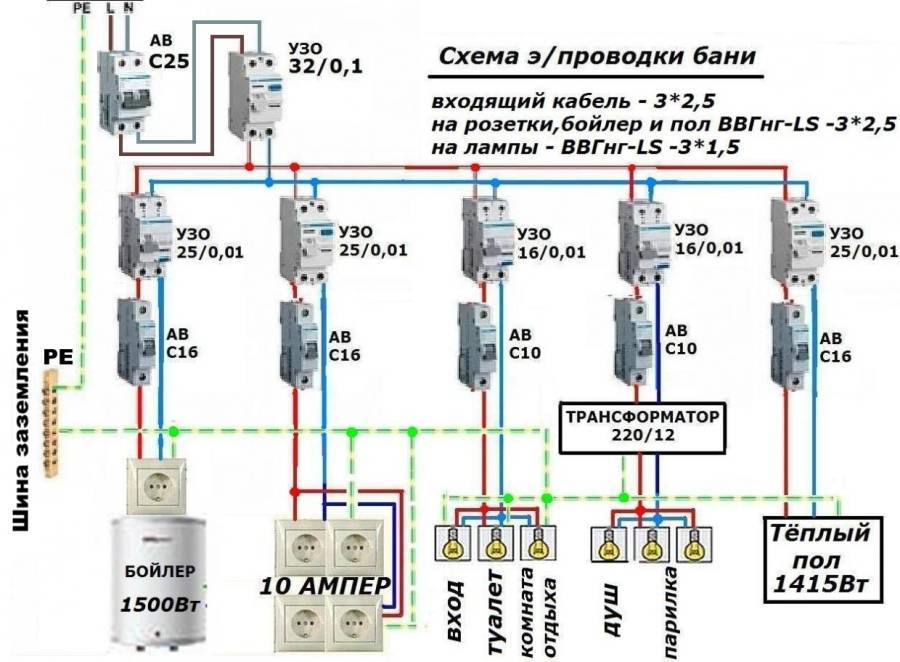

Схема распределительного щитка бани

После завершения монтажных работ производится проверка работоспособности осветительных приборов, розеток, электропечи, водонагревателя.

Для запитки бани или сауны используют три вида напряжения:

Однофазное сетевое – напряжение 220 используют как источник для подключения бани или сауны с суммарной мощностью всех приборов и освещения не более 10 кВт;
Однофазное пониженное –напряжением 12-36 В запитывают светильники и светодиодную декоративную подсветку парилки и моечного отделения. Для получения такого напряжения используют специальный понижающий трансформатор типа ЯТП-0,25 220/36В;

Понижающий трансформатор

Трехфазное сетевое – при использовании такого водонагревательного и отопительного оборудования, как электрический конвектор (радиатор), система теплый пол, электропечь или электрокаменка, бойлер, суммарной мощностью более 15-20 кВт, в бане применяют трехфазное сетевое напряжение на 380 В.

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

Нельзя опускать кабель ниже шести метров до проезжей части;
Расстояние до пешеходной части не менее 3,5 метра;
Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
Для ввода в баню применяется стальная втулка;
Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
Создается качественное заземление и потребуется установка громоотвода.

Подключение розеток в бане/сауне

Учитывая агрессивные условия саун и бань, к розеткам накладываются существенные ограничения. Так розетки запрещено располагать в помещениях парилок и помещениях для мытья. Они могут использоваться только в комнате отдыха и предбаннике на высоте 90 см. Класс защиты розетки выбираются не менее IP-44. Розетки желательно использовать с крышками. Розетки устанавливаются на стенах в зависимости от того, какая у нас схема проводки в бане/сауне.

Проводка в бане по ГОСТу своими руками: воздушный способ

Фото с сайта ger-centr.spb.ru

Первым делом обратите внимание на расстояние от дома до банного помещения. Если дистанция большая, то установите столбы опоры для предотвращения провисания проводов

Также рассчитывайте, что кабель должен располагаться не ниже шести метров над землей, если проводка находится над автомобильным проездом или дорогой. Если провода висят над пешеходной тропинкой – не менее четырех метров.

Итак, в статье мы рассмотрели как провести электричество и свет в бане и парилке своими руками. Также мы ознакомились со способами укладки кабелей и дали полезные советы. После ознакомления с предложенной информацией у вас не возникнет сложностей с оборудованием электричеством вашего помещения.

Закупка кабелей и электрооборудования до начала монтажных работ

Если речь идет о том, как правильно провести проводку в бане, то все оборудование и кабели должны обладать высоким уровнем защиты от воздействия повышенной влажности и температуры. Обычно оборудование и материалы для подобных условий имеют класс защиты IP24, что защищает систему от воздействия частиц размером 1,25 сантиметра, а также от брызг воды.

Кабели в помещениях бани должны соответствовать определенным требованиям, если речь идет о парилке и моечной.

Рекомендуется использовать одну из следующих марок:

ПВКВ;
ПРКА;
ПРКС;
РКГМ (многопроволочный);
ПМТК;
OLFLEX HEAT 205 (одно- или многопроволочный).

Каждый из указанных кабелей с легкостью выдержит влажностную и температурную нагрузку в 180 градусов по Цельсию. Если же речь идет о том, как сделать электропроводку в бане (в комнате отдыха, тамбуре), то использовать можно стандартный кабель ВВГнг-LS или NYM. Опять же стоит напомнить, что нужно делать выбор в пользу медножильных кабелей. Их предельная нагрузка и сопротивление механическим нагрузкам значительно выше.

Чаще всего кабель по документам имеет сечение в 2,5 кв.мм., а по факту – 1,75 кв.мм. Соответственно он может перегреться и повлечь возникновение пожара. Когда речь идет о том, как правильно сделать проводку в бане, недопустимо экономить на кабелях, а ПУНП и ПУГНП имеет лишь бытовое назначение.

Защитные системы автоматического отключения (УЗО, автоматы и дифференциальный автомат) с учетом нагрузки, которая будет оказываться на электросеть в целом и на каждую из ее ветвей в отдельности. Каждая из установок должна быть отмечена на схеме с указанием параметров для них.

Особенностью работы таких установок является их автоматическое срабатывание на определенные параметры электрического тока в сети. Чувствительность установки к перегрузке может быть разных классов: от A до D. Соответствующая маркировка наносится на корпус выключателя.

Индивидуальные особенности:

Класс A – обладает наибольшей чувствительностью. Применяются такие установки в условиях, когда отключение электросети требуется осуществить за считанные миллисекунды и в быту они практически никогда не используются.
Класс B – годится для тех случаев, когда основные используемые приборы могут использоваться в условиях повышенной нагрузки какое-то время.
Класс С – самые популярные установки для бытовых условий. Автомат не сразу реагирует на перегрузку, а отключает подачу электричества лишь при серьезных нарушениях в работе системы. К примеру, при коротком замыкании.
Класс D – монтируется на основной линии, по которой электрическая энергия подается в здание. Выполняют такие установки рубль дублирующих, чтобы отключать подачу электрической энергии в случае отказа автоматов класса С.

Если речь идет о том, как провести свет в бане своими руками, то все осветительные приборы и розетки должны подбираться с учетом уровня безопасности (по ГОСТу должно быть значение IP-44 или IP-65). В комплекте с розетками должны обязательно присутствовать уплотнители из резины.

Все лампы должны быть защищены от воздействия влаги. Корпус светильника должен быть изготовлен из материалов, которые не подвергаются эффекту коррозии, а непосредственно лампа – из жаростойкого стекла с повышенной прочностью.

Не допускается использовать пластмассовые элементы и лампы дневного света, которые под воздействием температуры просто взрываются, за счет чего выделяются газы, вредные для человеческого организма. Лучше всего использовать оптоволоконную осветительную систему, которой не страшно воздействие высокой температуры и влажности.

В обмывочной и комнате для отдыха необходимо устанавливать светодиодные лампы, которые обладают достаточной мощностью и при этом отлично экономят электрическую энергию. Преимущество светодиодных осветительных приборов заключается в том, что они имеют напряжение от 3 до 12 вольт.

Электропроводка в бане своими руками: схема

Как мы только что объяснили, правильно нарисованная схема – залог успешной проводки. Итак, для корректного монтажа необходимо верно расположить провода. Они не должны вам мешаться ни в процессе прокладывания, ни в дальнейшем пользовании.

Всего принято выделять два способа укладывать провода:

Внешний.
Внутренний.

Стоит отметить, что если вы строите банное помещение исключительно из дерева – внешний способ будет более предпочтителен. Если же баня кирпичная или бетонная можно применить внутренний. Рассмотрим преимущества обоих методов.

Внешний метод:

Можно внести изменения в планировку в любое время.
Не надо делать штроб.
Положительно сказывается на уровне безопасности.
Доступ к кабелю в любое время.

Внутренний метод смотрится более гармонично, однако при использовании такого способа необходимо тщательно продумать локацию всех разъемов:

Для выключателей.
Для розеток.
Для ламп и прочего светооборудования.
Для прочего дополнительного оборудования.

Самый главный фактор, который касается обоих методов – влагозащита. Ведь даже малейшее проникновение паров или воды могут привести к коррозии, которой подвержены все железные элементы проводки.

Также при расчетах стоит учесть, что трансформатор должен располагаться в месте, изолированном от влаги. Если вы планируете расположить в помещении бытовую технику, также найдите им защищенное место.

По всему периметру бани следует организовать заземление со щитком, который будет оснащен автоматом, защитным устройством или понижающим трансформатором.

Фото с сайта snt16.ru

Давайте рассмотрим пошаговую инструкцию работ по электропроводке в бане своими руками:

Первым делом оснастите помещение отдельным снабжением. Электричество должно идти от основного щитка.
Рассчитайте спецификации автомата.
Выберите кабели для прокладывания.
Выберите метод укладывания провода. Исходите не только от материалов бани, но и от ее конструкции и расположения щитка.
Установите необходимые приборы. К таким относят розетки, светильники и прочую фурнитуру.
Провода проложите без провисания, также не дайте им скрутиться. Запрещено размещать проводку над батареями, калориферами и прочими элементами отопления.

Делаем электропроводку в бане своими руками

Выбор материала кабеля

Основные электрические приборы для бани
