Щупы для мультиметра – как выбрать или изготовить своими руками

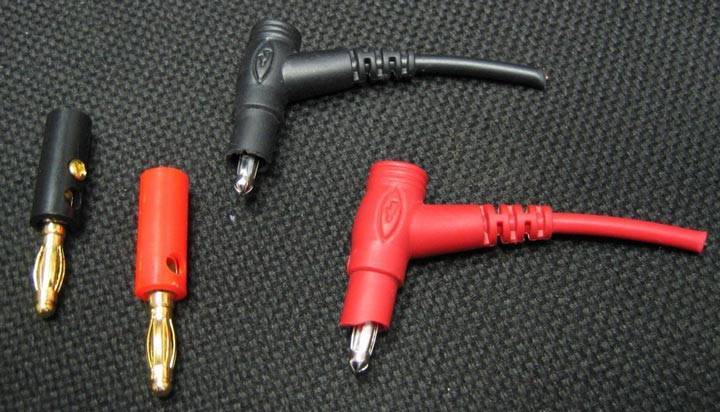

Подсоединение штекеров

Чтобы изготовить самодельные щупы, необходимо соединить провода со штекерами и зажимами. При умении паять и наличии всех необходимых инструментов процедура займет не более получаса.

Цвет штекера, провода и зажима желательно подбирать одинаковый, чтобы один щуп был, например, полностью красным, а второй полностью черный. В этом случае мультиметром будет удобно пользоваться, и легко соблюдать полярность при измерениях.

Для начала следует завести провода в «бананы», через которые и будет происходить их подключение к мультиметру. Соединение со штекером не вызывает особой сложности.

Из «банана» выкручивается болтик, после чего внутрь можно заводить провод, конец которого заранее зачищен. Затем нужно закрутить болтик, тем самым надёжно зафиксировав провод внутри. Такую же операцию проделывают с другим проводом. На этом «бананы» можно считать подсоединёнными.

Как сделать своими руками

По окончании подготовительного этапа можно смело переходить к монтажным работам:

  1. Первым делом подготавливаем рабочий кабель. Отрезаем нужный кусок, ориентируясь на длину оригинальных щупов. Снимаем изоляцию, а затем зачищаем и хорошенько облуживаем кончики всех четырех проводов.
  2. Разрезаем спицу пополам, тщательно обрабатываем тупые концы оловом и припоем, а затем надежно припаиваем к одному стержню красный, а к другому черный провод с одного из концов кабеля.
  3. Надеваем на каждый самодельный щуп по небольшому кусочку термотрубки, и усаживаем их при помощи фена или зажигалки.

Отрезаем от фломастеров рабочую часть (по 5-7 сантиметров) и сверху вниз вставляем в корпуса будущих ручек штыри с проводами таким образом, чтобы они на пару сантиметров вылезли из кончика, где раньше фиксировался пишущий стержень.
Заливаем корпус фломастера клеем и надеваем на рукоятки термотрубки соответственно красного и черного цвета. Производим усадку и переходим к изготовлению штекеров.

Отпиливаем от латунной трубки два куска по 3 сантиметра.
Втыкаем стержень будущего штекера в соответствующий разъем на корпусе мультиметра. Надеваем на трубки остатки от фломастера, чтобы замерить длину штекеров, а затем отрезать все лишнее.
Припаиваем к облуженным трубкам соответствующие по цвету провода (красный и черный), закрепляем обе конструкции при помощи клея.
После того, как клей высохнет, надеваем на корпуса 4-сантиметровые отрезки термотрубки соответственно черного или красного цвета. Окончательно формируем штекер при помощи фена и зажигалки.
Защитные колпачки на самодельные стержни можно изготовить из остатков термоусадочной трубки.

Вот и все – самодельные щупы для мультиметра собраны, и можно переходить к проверке. Берем в руки «свежую» пальчиковую батарейку и замеряем напряжение. Если показатели соответствуют норме (около 1,5В), то это означает, что все было сделано правильно.

Вот так, довольно легко и непринужденно, можно собрать полезную вещь, которая может выручить любого мастера в трудную минуту, так как самодельные щупы такой конструкции практически ничем не отличаются от оригинала, в том числе и по вопросу электробезопасности.

Принцип работы

Термопара — это самый популярный термодатчик, который был открыт в 1822 году немецким физиком Томасом Зеебеком. Именно поэтому принцип работы такого элемента часто называют эффектом Зеебека.

В книгах и учебниках этот эффект описывают так: если спаи проводников имеют неидентичные температуры, то между ними образовывается электрическая сила (термоэдс), значение которой пропорционально разности температур спаев.

Здесь нужно подчеркнуть, что принимать во внимание стоит именно разность температур, а не какой-либо показатель вообще. Кроме того, если оба спая имеют равнозначную температуру, то термоэдс в цепи не возникнет. Перед тем как приступить к изготовлению термодатчика, нужно подготовить все материалы и инструменты

Электроды термопары состоят из разнородных материалов, для выбора которых нужно определиться с типом изделия и сферой использования

Перед тем как приступить к изготовлению термодатчика, нужно подготовить все материалы и инструменты. Электроды термопары состоят из разнородных материалов, для выбора которых нужно определиться с типом изделия и сферой использования.

Типы термодатчиков обозначаются буквами латинского алфавита и имеют свои характеристики. Например, популярная модель TYPE K состоит из сплава хромель-алюмель, а диапазон ее измерений — 200−1200 °C. Произведя несложные расчеты, можно говорить о нелинейности (термоэдс -35 — 32 мкВ/°C), в то время как нелинейность характеристики должна быть наименьшей. В этом случае погрешность при измерениях будет совсем небольшой.

Как изготовить самодельные щупы?

Как мы говорили выше, многие предпочитают при поломке заводских щупов не покупать новые, а сделать их самостоятельно. Рассмотрим два популярных варианта изготовления самоделок.

Стандартные самодельные щупы

Для их изготовления понадобятся разборные авторучки (без стержней) и наконечники от дротиков для дартса.

Порядок работы таков:

  • Разобрать авторучки и примерить к ним наконечники дротиков.
  • Подобрав подходящие по размеру компоненты, вставить наконечники дротиков в ручки вместо стержней, предварительно нагрев их с помощью газовой горелки.
  • Положить внутрь ручки кусочек припоя, предварительно смочив его паяльной кислотой и разогрев.
  • Опустить туда кабель.
  • Дождаться остывания припоя и фиксации элементов щупа.

Наглядно все устройство на видео:

Тонкие самодельные щупы для прокалывания изоляции

Теперь разберемся, как можно сделать тонкие щупы для мультиметра своими руками. Для этого нам понадобятся цанговые карандаши, использующие сменные грифели, и швейные иглы, подходящие по толщине.

Изготовление тонких щупов производится следующим образом:

  • Припаять кабели к иголкам.
  • Вставить иглы внутрь карандашей до попадания в центральную часть цанги. Чтобы при надавливании они не ушли внутрь, их в цангу следует вклеить.
  • Припаять к кабелям штекеры.

На полученные изделия желательно натянуть цветную термоусадку. При работе с феном нужно быть осторожным, так как поток горячего воздуха может вызвать деформацию пластика.

В качестве защитных элементов можно использовать колпачки от ручек и карандашей.

На видео пример изготовления игольчатых щупов для проверки мелких деталей:

Подсоединение зажимов

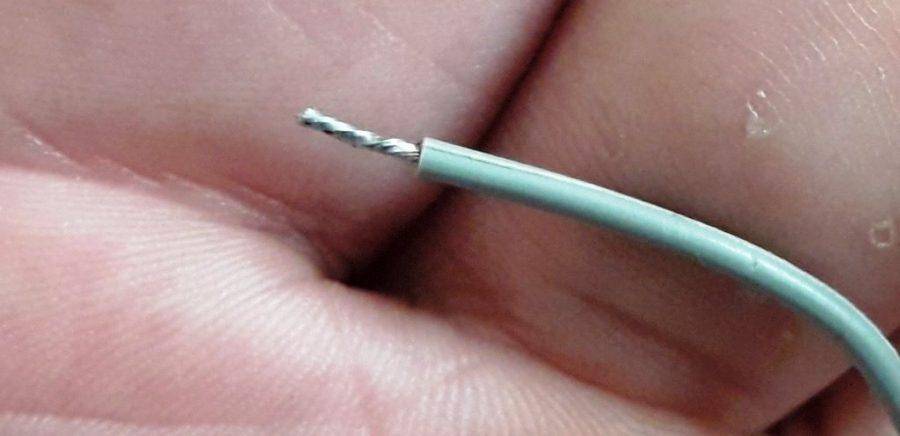

На данном этапе зачищают и лудят свободные концы проводов, которые будут идти к зажимам «крокодил». Далее берётся крокодил для подходящего по цвету провода. С него снимают изоляцию, и выкручивают болтик.

Зажим провода болтами – не самое надёжное решение для щупов мультиметра. Будет лучше припаять его в этом месте, предварительно сделав из олова небольшую площадку для пайки. Так же присоединяется и второй «крокодил».

Теперь можно приступить к припаиванию «крокодила». Для этого внутрь заводится провод, доводя залуженный конец к подготовленной площадке.

Берётся припой, и провод запаивается к «крокодилу». Пайка должна быть крепкая, чтобы провод не слетал при малейшем натяжении. Когда провод запаян, нужно зажать его нижними краями корпуса «крокодила», сделать это можно при помощи плоскогубцев.

После этого образуются крепкие зажимы, что даст гарантию длительной исправности самодельного щупа. Далее надевается изоляция на «крокодил». Это нужно для его надежной и безопасной работы, также для эстетичного вида.

Щупы (провода) для мультиметра — как выбрать или изготовить своими руками

Щупы – это неотъемлемая часть всех мультиметров, которая поставляется в комплекте с измерительным прибором независимо от его модели. Хорошие щупы на протяжении многих лет исправно выполняют свою задачу. Но бывает и так, что через несколько дней после покупки мультиметра один или даже оба контакта выходят из строя из-за обрыва провода, обламывания наконечника или растрескивания изоляции. Чтобы обезопасить себя от такой неприятности, нужно приобрести качественные и надежные щупы для мультиметра, с хорошими проводами и прочными наконечниками. Многие вообще предпочитают изготавливать их самостоятельно. В этом материале мы поговорим о разновидностях и особенностях этих элементов, а также разберемся, как сделать самодельные щупы для мультиметра.

Особенности китайских мультиметров

Заходя на китайские сайты Интернет-торговли, глаза разбегаются от разнообразия приборов. Вроде и характеристики совпадают, а названия и цены разные. Надеюсь, не будет ни для кого открытием, что практически все мультиметры изготавливаются на одном заводе, а бренды им заказывают торгующие организации.

Тем не менее, точность приборов приличная — погрешность менее 1 %. Это даже для европейских моделей нормально.

Питание большинства мультиметров осуществляется от батарей AAA, а не от «Кроны», с меньшей жизнью элемента

Даже недорогие модели оснащены подсветкой дисплея, что важно для монтажников

Ну и, как правило, цена на них не кусается, поэтому при жесткой эксплуатации не жалко поменять. Но, вне зависимости от цены, приборы у монтажников служат по нескольку лет в жестких условиях даже с разломанным корпусом.

Как сделать своими руками

Щупы можно сделать своими руками, но многие производители современных изделий этого делать не рекомендуют, поскольку каждая рыночная модель проверена на практике, а самодельные изделия могут быть небезопасны. Тем не менее, пользователи приводят подробную пошаговую инструкцию создания самодельных наконечников для мультиметров и тестеров:

  1. Подготовить материалы в виде разборных автоматических ручек, не имеющих стержней, и наконечников от дротиков игры дартс.
  2. Разобрать автоматические ручки и попробовать проверить, как к ним примеряются наконечники дротиков.
  3. Подставить последние к ручке путем горячей сварки с добавлением припоя и паяльной кислоты.
  4. Дождаться, пока остынет припой, и будут зафиксированы щуповые элементы.
  5. Воспользоваться клеем, чтобы была дополнительная фиксация.


Изделие своими руками из дротиков и ручек На этом щупы готовы.

Также есть инструкция по изготовлению самодельных наконечников для изоляционного прокалывания. Для этого необходимо взять грифели от цанговых карандашей со швейными углами, которые подходят по толщине грифелей. Инструкция изготовления выглядит так: Вначале нужно сделать припайку кабелей к иголкам, затем вставить в них грифели. Затем нужно припаять к получившимся кабелям части штекеров с цветной термоусадкой. Как средства защиты использовать карандашные колпачки.

Вам это будет интересно Как устроен вольтметр, принцип действия и назначение прибора


Изделие своими руками из иглы и грифелей

Замена провода и щупов мультиметра

В первую очередь с чем сталкивается 99% пользователей дешевых китайских мультиметров — это выход из строя некачественных щупов для замеров.

  1. Во-первых, кончики щупов могут поломаться. Когда прикасаетесь для измерения к окисленной или слегка ржавой поверхности, чтобы появился надежный контакт, эту поверхность нужно слегка зачистить. Удобнее всего это конечно сделать с помощью самого щупа. Но как только начинаете шкрябать, в этот момент кончик может обломиться.
  2. Во-вторых, сечение проводов идущих в комплекте также не выдерживает никакой критики. Мало того, что они хлипкие, так это еще будет влиять на погрешность работы мультиметра. Особенно когда сопротивление самих щупов при замерах играет существенную роль.

Чаще всего излом провода происходит в местах подсоединения на втычном контакте и непосредственно на пайке острого наконечника щупа. Когда это произойдет вы удивитесь насколько проводок внутри действительно тонкий. А между тем мультиметр должен быть рассчитан на измерение токовых нагрузок до 10А! Как это можно сделать с помощью такого провода не понятно.

Вот реальные данные замеров тока потребления для фонариков, выполненные с помощью стандартных щупов идущих в комплекте и с помощью самодельных щупов сечением 1,5мм2. Разница погрешности как видите более чем существенная.

Втычные контакты в разъемы мультиметра также со временем разбалтываются и ухудшают общее сопротивление цепи при измерениях.

В общем однозначный вердикт всех владельцев мультиметров DT830 и других моделей — щупы необходимо дорабатывать или менять сразу же после покупки инструмента.

Если вы счастливый обладатель токарного станка или у вас есть знакомый токарь, то ручки щупов можно изготовить самостоятельно из какого-нибудь изоляционного материала, например кусков ненужного пластика.

Наконечники щупов делаются из заточенного сверла. Сверло само по себе закаленный металл и им можно спокойно соскабливать любой нагар или ржавчину без риска повредить щуп.

При замене втычных контактов лучше всего использовать вот такие штекеры применяемые в аудио аппаратуре под гнезда динамиков. Если уж совсем колхозить или других вариантов под рукой нет, то в крайнем случае можно применить обычные контакты из разборной вилки. Они также идеально подходят под разъем на мультиметре. При этом не забудьте заизолировать термотрубкой концы, которые будут торчать снаружи мультиметра, в местах пайки проводов к вилке. Когда возможности самостоятельно изготовить щупы нет, то корпус можно оставить прежний, заменив лишь провода.

При этом возможны три варианта:

  • заказать в Китае по дешевке силиконовые провода
  • использовать гибкие провода от старых электробритв
  • купить в радиомагазине аудиокабель сечением 1,5мм2

После замены такие провода очень легко будут собираться в пучок и при этом не путаться. Во-вторых, они рассчитаны на огромное количество изгибов и переломятся не раньше чем выйдет из строя сам мультиметр. В третьих погрешность измерений из-за их большего сечения по сравнению с оригинальными будет минимальна. То есть везде сплошные плюсы.

Если будете делать длинные провода до 1,5м, с учетом всех мест соединений, сопротивление на них может доходить до нескольких Ом! Те, кто не хочет заниматься самоделками, может заказать уже готовые качественные силиконовые щупы с множеством наконечников на АлиЭкспресс здесь.

Чтобы новые щупы с проводом занимали минимум места, можно их скрутить спиралью. Для этого новый провод наматывается на трубку, оборачивается изолентой для фиксации и все это дело прогревается строительным феном в течении пары минут. В итоге получаете вот такой результат.

В дешевом варианте такой фокус не пройдет. А при использовании для разогрева строительного фена изоляция и вовсе может поплыть.

Фирменные изделия

Тестер напряжения

Высококачественные наборы щупов имеют в комплекте различные насадки, позволяющие произвести более точные измерения в сложных, труднодоступных местах электронных плат, приборов, схем с микромонтажем.


Высококачественные наборы для щупов

В таких наборах могут быть:

  • Переходники – клеммы для стационарного присоединения проводов, например, к блокам питания;
  • Тонкие игольчатые насадки для доступа к малоразмерным контактным площадкам печатных плат;
  • Зажимы «крокодил», подключаемые к клеммам или контактным штырькам приборов;
  • Специальные насадки зажимы для присоединения к элементам поверхностного монтажа – электронным компонентам SMD;
  • Пружинные зажимы для установки на ножки микросхем или навесных элементов монтажных плат.

Такие наборы расширяют спектр использования мультиметров, улучшают условия работы измерителя. При этом комплекты имеют серьезный недостаток – высокую цену, которая иногда доходит до нескольких тысяч рублей, что сопоставимо с ценой самого мультиметра.

Дорабатываем щупы самостоятельно

Для самостоятельного восстановления щупов потребуется приготовить следующие запчасти и инструменты:

Два мягких и толстых проводника отечественного производства в изоляции разного цвета (лучше всего – черной и красной, но это не критично).

Щупы в пластмассовом корпусе, оставшиеся после разборки вышедшего из строя комплекта (на фото ниже представлен один из возможных наборов).

  • Новые наконечники для состыковки с гнездами прибора, взятые от отечественного комплекта (они не обязательно должны быть Г-образной формы, как на рисунке).
  • Паяльник, бокорезы и хорошо отточенный нож.

Подготовка к восстановительным операциям начинается с зачистки концов проводников, нарезанных на удобную для работы длину, с последующей их скруткой и лужением. После этого следует взять металлический щуп и подпаять к нему один из новых проводов. Те же операции проделываются со вторым соединителем из комплекта прибора. Вслед за этим берутся старые пластиковые наконечники, продеваются через шнуры, а затем натягиваются на подпаянные щупы.

С еще большим усилием фиксируются они на щупах с подпаянным проводом. За счет такой плотной посадки все зазоры в сочленениях будут выбраны и шнур будет надежно закреплен в пластиковом корпусе, практически образуя с ним единое целое.

Сложнее будет оформить соединение с другого конца измерительных проводников. Для этого придется найти металлические наконечники, по диаметру совпадающие с родными Г-образными (от прибора). Но даже если сделать этого не удается – расстраиваться не стоит, поскольку в большинстве случаев их можно заменить имеющимися в продаже штекерами (на фото ниже видно, что их диаметры совпадают).

Для оформления этой части измерительной группы важно найти подходящую по диаметру трубку из поливинилхлорида и надеть ее на провод перед пайкой. В заключении нужно лишь натянуть трубочку на стальной штекер, после чего останется протестировать шнуры на отсутствие обрывов

Источник

Подгонка и монтаж

Чтобы сделать тестер точным, нужно подогнать номиналы резисторов. Эта часть работы самая кропотливая. Подготовим плату для монтажа. Для этого надо расчертить ее на квадратики размером сантиметр на сантиметр или немного меньше.

Затем, сапожным ножом или чем-нибудь подобным по линиям прорезается медное покрытие до основы из стеклотекстолита. Получились изолированные контактные площадки. Отметили, где будут расположены элементы, получилось подобие монтажной схемы прямо на плате. В дальнейшем, к ним будут припаяны элементы тестера.

Чтобы самодельный тестер выдавал правильные показания с заданной погрешностью, все его компоненты должны иметь характеристики по точности такие же, как минимум, и даже выше.

Внутреннее сопротивление катушки в магнитоэлектрическом механизме микроамперметра будем считать равным заявленным в паспорте 3000 Ом. Количество витков в катушке, диаметр провода, электропроводность металла, из которого сделана проволока известны. Значит, данным завода-изготовителя верить можно.

А вот напряжения батареек на 1,5 В могут немного отличаться от заявленных производителем, а знание точного значения напряжения потом потребуются для измерения тестером сопротивления резисторов, кабелей и других нагрузок.

Фирменные изделия

Мультиметр может иметь щуп из различных материалов. Качественные и надежные контакты можно отличить по следующим признакам:

  • Провода для щупов мультиметра изготовлены из материала, обладающего высокой гибкостью.
  • Ввод держателя отличается гибкостью и герметичностью. Жила в нем держится крепко и не поддается случайным рывкам.
  • Поверхность изделия около основания держателя не скользит и во время измерений удобно удерживается пальцами. Оптимальный вариант – держатель с прорезиненной поверхностью.

На видео пример таких изделий:

Нередко вводы держателей изготавливаются из пластика, но в этом случае на них должны быть специальные выемки, иначе элемент не будет иметь нужной гибкости. Практически на всех фирменных моделях штекеры и электроды снабжены колпачками, которые защищают элементы от загрязнений и сводят к минимуму возможность получения колотых травм.

Эти изделия разработаны с учетом опыта использования более ранних моделей, поэтому отличаются продуманностью и удобством в работе. Провод таких контактов обладает достаточно высокой прочностью и гибкостью, устойчив к случайным рывкам и не трескается при сгибании.

Правила проведения измерений

Любая работа, связанная с электросетью и электричеством, должна выполняться соблюдением техники безопасности. Следует придерживаться следующих требований:

  • Работать внимательно, аккуратно, всегда проверять правильность включения щупов и выбора режима.
  • Нельзя браться за щупы двумя руками. При наборе с напряжением, если произойдет пробой изоляции, электрический ток пройдет через тело человека и самую опасную область – сердце. Поэтому лучше одной рукой устанавливать первый щуп, потом ей же второй. В таком случае риски снижаются.

Замеры неизвестных величин начинаются с выставления максимального предела. Потом по мере необходимости значение снижается на разряд

Также важно не забывать, что в режиме амперметра переставлять придется и красный щуп в другой разъем.
Важно помнить, что все мультиметры отличаются, и у каждой модели могут быть свои особенности работы. Поэтому перед началом измерений нужно внимательно ознакомиться с инструкцией по эксплуатации.
Нужно внимательно относиться к проведению измерений

Нужно давать время на разрядку элементов схемы, так как остаточного заряда может хватить для получения электрического удара или поломки тестера.
Нужно соблюдать правильность подключения мультиметра в том или ином режиме. Амперметр должен подключаться последовательно, то есть становиться частью цепи. Вольтметр включается параллельно. Для измерения сопротивления внешнее питание не требуется. Замер сопротивления под напряжением запрещен!
Производит измерения нужно максимально быстро. При необходимости результат фиксируется кнопкой hold. Длительное измерение приводит к быстрой разрядке источника питания и нагреву компонентов схемы.

Соблюдение правил обязательно для правильного проведения процедуры измерения.

2) Отсутствие подсветки экрана

Для работы в условиях недостаточного освещения, экран мультиметра желательно оснастить подсветкой. Подсветка с тыльной части экрана требует заметной переделки модуля ЖК экрана, по этому в качестве подсветки использованы два последовательно включенных белых светодиода, которые светят в торец экрана.

Последовательно со светодиодами включен токооограничтительный резистор типа МЛТ-0,125 сопротивлением 1,2 кОм, выключатель SA2 типа SMRS-101-1C3 B/B и светодиоды VD1-VD2 BL-L513UWW.

Включить подсветку экрана можно только при включении мультиметра, таким образом, случайное переключение выключателя SA2 при отключенном мультиметре не станет причиной бесполезного разряда батареи.

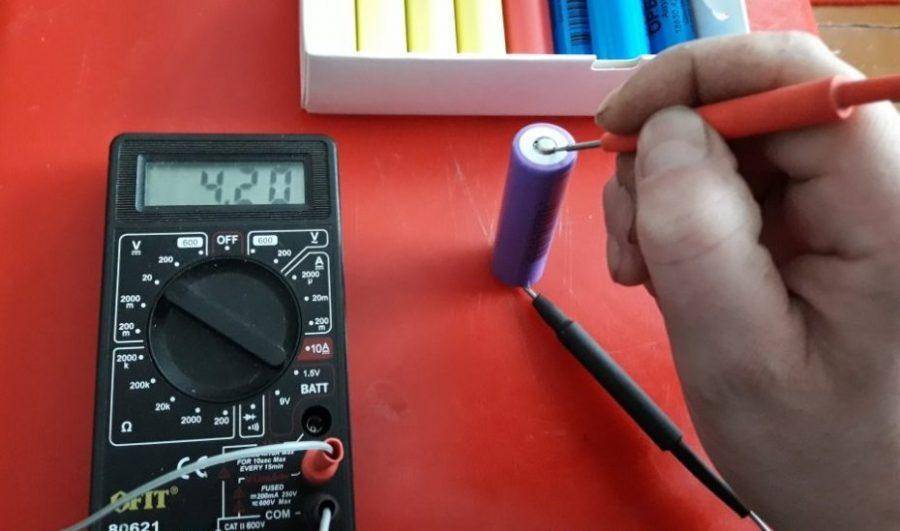

Замена кроны в мультиметре на литий ионный аккумулятор от телефона

В последние годы стала очень популярной переделка мультиметра по замене питания с оригинальной кроны на литий ионную батарейку от сотовых телефонов и смартфонов. Для этих целей помимо самого аккумулятора понадобится зарядно-разрядные платы. Покупаются они на Алиэкспрессе или других интернет магазинах.

Плата защиты от переразряда у подобных элементов питания изначально встроена в батарейку в верхней ее части. Нужна она чтобы аккумулятор не разрядился свыше номинально допустимых норм (примерно 3 Вольт и ниже).

Зарядная же плата не дает перезарядить аккумулятор свыше 4,2 Вольт (ссылка на aliexpress).

Кроме этого понадобится плата повышающая напряжение от 4В до необходимых 9В (ссылка на aliexpress).

Сама батарейка компактно помещается на задней крышке и нисколько не мешает ее закрытию.

Предварительно на повышающем модуле необходимо выставить выходное напряжение в 9 Вольт. Подключаете его проводками к еще не переделанному мультиметру и отверткой выкручиваете требуемое значение.

В корпусе под зарядный разъем микро или мини usb придется проделать отверстие.

Сам повышающий модуль располагается в месте где должна стоять крона.

Обязательно позаботьтесь о том, чтобы проводки от модуля до батарейки были необходимой длины. В будущем это позволит без проблем снимать крышку, и располовинив корпус, заниматься при необходимости внутренней ревизией мультиметра.

После размещения внутри всех деталей остается запаять проводки согласно схемы и залить все термоклеем, чтобы ничего не шевелилось при перемещении прибора.

Термоклеем желательно залить не только корпус, но и контакты с проводами, чтобы продлить их срок службы.

Существенным недостатком такого мультиметра на литий ионном аккумуляторе является его работа, а вернее не работа при отрицательных температурах.

Стоит вашему мультиметру полежать в багажнике машины или в сумке зимой в течение длительного времени, и вы сразу же вспомните о батарейке кроне.

И задумаетесь, а была ли полезна такая переделка? Решать в конечном итоге конечно же вам, исходя из условий эксплуатации прибора.

Разновидности

Щупы делятся на бюджетные и профессиональные модели, пластмассовые и силиконовые. Также бывают измерительные проводы с подпружиненным крючком, зажимом крокодил и насадкой с клеммным переходником. Есть также общепризнанная классификация измерительных проводов. Она показана далее.

Универсальные

Измерительные провода универсального типа являются самыми простыми и дешевыми. Они идут в большинстве недорогих измерительных устройств. Обладают неодинаковой длиной центрального штекерного электрода и выступающей корпусной частью. Отличаются тем, что имеют разную посадочную штекерную глубину.

Универсальные изделия

Фирменные

Фирменные щупы отличаются повышенной надежностью и высоким качеством. Они сделаны из материала, который имеет высокую гибкость. Ввод держателя гибок и герметичен. Жила его крепкие, и неподатливые из-за случайных рывков. Поверхность изделия основания не скользящая и при измерениях ее удобно удерживать при помощи пальцев.

Нередко фирменные изделия создаются из пластика, но тогда они оснащены специальными выемками. Практически все модели имеют колпачки, защищающие щупы от грязи с пылью. Кроме того, они позволяют в момент работы с мультиметром защищать пальцы. Изделия удобны и хорошо продуманы. Провода такие высокопрочные и не трескаются в момент сгибания.

Фирменные изделия

Для SMD-монтажа

Щупы для SMD-монтажа — изделия, имеющие острые латунные или нержавеющие стальные игловые наконечники с колпачками, благодаря которым при переломе электродов пользователь не получит микротравмы. Острые щупы предназначены не только для проколов изоляции проводов, но и соскабливания паяльной маски при дальнейших измерительных работах. Несмотря на то, что щупы имеют небольшую иглу, они выдерживают напряжение в 600 ватт.

Обратите внимание! Стоит отметить, что есть щипцы для SMD-монтажа мультиметра. С помощью них можно проводить нужные измерения параметров, как на работе, так и на плате

При измерениях компонент нужно сжать при помощи щипцов для гарантии качественного контакта. Подобные изделия обладают достаточно коротким кабелем. В момент работы требуется максимально аккуратно работать с щипцами. В противном случае, можно их повредить. Они предназначены для проведений измерений на печатных платах и в электромонтаже.

Вам это будет интересно Индуктивность катушки, её назначение, характеристики, формулы

Для SMD-монтажа изделия

С различными насадками

Сегодня щупы, имеющие различные насадки, особенно популярны на рынке. Их размер различный, но в любом случае каждый щуп обладает надежной диэлектрической оболочкой

Важно, что такие устройства позволяют значительно облегчить процесс измерений, поскольку мастер может сам выбрать насадку под определенное устройство и ввинтить его в мультиметр. Интересно, что каждая насадка выпускается отдельно

С различными насадками изделия

Силиконовые щупы

Силиконовые щупы — удобные, практичные измерительные средства, которые выпускаются как в большом, так и малом размере. Последние созданы для мультиметров компактной формы. Данные щупы подходят на устройства любых производителей. Длина их составляет не больше семи миллиметров. Работа с этими щупами безопасная. Случайных замыканий при измерениях нет. Во избежание изломов и перетирания проводов, на входе они герметичные и гибкие. Стоит отметить, что благодаря силикону в качестве материала, срок их эксплуатации больше, чем у других моделей.

Силиконовые щупы
