Идея №1 – Используем кулер
Для того чтобы собрать USB вентилятор из кулера потребуется, как правило, не более 15 минут. Для начала Вам необходимо подготовить кулер. От устройства выходят два провода – черный и красный. Зачищаете изоляцию на 10 мм и откладываете подготовленный элемент в сторону.
Далее нужно подготовить юсб провод. Отрезаете одну его половину и в месте среза счищаете изоляцию. Под ней Вы увидите четыре контакта, из которых необходимыми являются два: красный и черный. Их тоже зачищаете, при этом остальные два (как правило, зеленый и белый) лучше обрезать, чтобы не мешались под рукой.
Теперь, как Вы понимаете, необходимо попарно соединить подготовленные контакты, согласно цветовой маркировке проводов: красный с красным, черный с черным. После этого нужно тщательно заизолировать места соединения кабеля и сделать подставку. Что касается подставки, тут уже дело Вашей фантазии. Некоторые удачно применяют проволоку, некоторые очень интересно вырезают посадочное гнездо в картонной коробке.
В конце концов, самодельный мини вентилятор подключается к компьютеру, и Вы можете насладиться работой своего собственного электроприбора.
Идея с кулером
https://youtube.com/watch?v=lHVsCx-LHUE
Это интересно: Делаем кипятильник из подручных материалов
Где взять электромотор
В данной конструкции использован привод от дисковода. Питание 5 вольт, обороты умеренные. Вероятнее всего, у вас нет отдельно пылящегося на полке дисковода, его можно найти в системном блоке. Дискетами все равно никто не пользуется, можете смело разбирать его на запчасти.
Удобный плоский корпус мотора позволяет собрать вентилятор на гибкой ножке. Для этого скручиваем кусок медного одножильного провода в косичку, и приматываем к питающему кабелю с помощью изоленты.
Моторчик с пропеллером приклеивается к гибкой стойке либо с помощью термоклея, либо приматывается той же изолентой. Если вы не собираетесь участвовать в конкурсе дизайна вентиляторов, об эстетике можно не беспокоиться.
Потратив 2–3 часа времени, вы получаете удобный переносной «девайс», который можно установить в любом месте, не отходя от компьютера.
Пульверизаторный увлажнитель
Такие устройства повышают влажность воздуха, поэтому есть смысл их использовать при сухом климате. Если влажность воздуха и так высока, пульверизаторный кондиционер только усугубит ситуацию.
Для сборки понадобится вентилятор и корпус, например, пластиковое ведро с крышкой. Сконструируйте простейшее приспособление для забора воздуха, для чего используйте пластмассовые сантехнические отводы или бутылки, в зависимости от типа вентилятора.
Принцип работы заключается в отборе воздуха снаружи при помощи вентилятора и нагнетании его в испарительную камеру. Проходя через воду, воздушный поток охлаждается и выходит наружу. Вентилятор вставьте в воздухозаборный патрубок, чтобы он забирал внешний поток воздуха и направлял его внутрь емкости кондиционера.
В качестве выходного патрубка будет выступать пульверизатор с возможностью регулирования потока.
Периодически необходимо доливать воду в бак кондиционера. При низкой влажности и средней мощности вентилятора расход жидкости будет около 1 л/ час, поэтому в качестве емкости рекомендуется использовать ведро или контейнер с крышкой.
Самостоятельное изготовление
Рассмотрим, каким образом может быть создан вентилятор улитка своими руками, чертежи которого можно отыскать в сети интернет или изготовить самостоятельно.
Рабочее колесо
Прежде всего необходимо обзавестись рабочим колесом
Это важно, так как оно является достаточно массивным элементом и требует хорошей балансировки. Если крыльчатка хоть немного бьет, подшипники электродвигателя (или собственного приводного вала) быстро выйдут из строя
Часто используются готовые крыльчатки от вентиляторов или кондиционеров, но если отыскать их нет возможности, придется делать самостоятельно.
Посадочная муфта
Прежде всего, надо изготовить посадочную муфту. Она делается на токарном станке. Затем муфту прикрепляют к листу металла сваркой или винтами, зажимают в токарном станке и тщательно центруют. В результате получится круглый диск с посадочной муфтой в центре. На нем делается разметка и прикрепляются лопатки. Делать рабочее колесо барабанного типа своими руками нецелесообразно, поскольку качественная балансировка самодельных элементов невозможна.
Корпус
Для корпуса используется листовая сталь или, как в примере на видео, дерево. Из нее вырезают полосу шириной на 0,5-1 см больше толщины рабочего колеса. Полосу сгибают, придавая ей форму улитки. Это — боковая часть корпуса. Затем изготавливают две одинаковых части, повторяющие профиль бокового элемента.
Одна из частей станет внешней стороной корпуса, на ней делают всасывающее отверстие и закрепляют фланец для монтажа воздуховодов или решетки. Вторая часть крепится к корпусу электродвигателя и имеет отверстие для прохода его вала. Она укрепляется на двигателе при помощи болтов, боковая изогнутая часть приваривается к ней сплошным швом без щелей. На кромку привариваются болты, которыми будет прижата внешняя часть со всасывающим отверстием.
Как сделать центробежный вентилятор
Из сказанного очевидным способом осуществить задуманное является снять тангенциальный вентилятор с вытяжки, к примеру. Преимущество: обеспечивается бесшумная работа. Производитель соблюдает нормы, предписанные стандартами, поэтому заводские устройства класса вытяжек сравнительно тихие. Полагаем, что для большинства читателей это не лучшее решение задачи, продолжим рассмотрение.
Пылесос
Внутри пылесоса таится готовый центробежный вентилятор. Большой плюс – уже имеется готовый корпус, который необходимо смонтировать в канал по месту. К дополнительным преимуществам отнесем:
- Двигатель пылесоса нацелен на долговременный режим работы. Крутит лопасть сутками напролет. Обмотки чаще защищены от перегрева, вдобавок воздух проходит по каналам, охлаждая статор.
- Двигатель пылесоса нацелен на преодоление значительных пневмонагрузок. При собственноручном разборе этого помощника домохозяйки увидите внутри предохранительный клапан. Попробуйте снять и продуть силой легких. Не получается? А двигатель это делает шутя! Зажмите входное отверстие, либо перегните шланг пополам. Щелчок, донесшийся из нутра корпуса, сообщает о срабатывании. Полагаем, подобной силы хватит с лихвой для проведения вентиляции объекта.
- Плюс – мощность всасывания(в аэроваттах) указывается в технических характеристиках, аналогична создаваемому давлению. Таким образом, несложно заранее просчитать по формулам, достаточна ли мощность двигателя для избранной задачи. Иногда производители настолько добры, что указывают скорость движения потока, к примеру, 3 кубометра в минуту. Любой подсчитает: в час – 180 кубических метров. Благодаря высокой мощности, расход будет выдерживаться, несмотря на повороты и изгибы воздуховода.
Как сделать вентилятор из пластиковой бутылки
Излюбленное сырье «Очумелых ручек» – пластиковые бутылки – практически идеальны для создания собственного вентилятора. Для пропеллера хорошо подойдет верхняя часть стандартной круглой бутылки. Нужно отрезать часть с пробкой чуть выше наклеенной этикетки.
Часть бутылки с пробкой будет лопастями. Для этого пластик до пробки нужно разрезать так, чтобы получились несколько разных лепестков. Через один лепестки отрезаются у основания. Оставшиеся – будущие лопасти пропеллера.
Лопасти для вентилятора из пластиковой бутылки
- Чтобы придать лопастям форму и немного скрутить, можно использовать свечку или зажигалку. Главное не переусердствовать, потому что пластик мягкий и может загореться. Задача немного его разогреть, а не поджечь.
- Пробка будет основанием пропеллера. В ней делается отверстие по размерам оси моторчика. Чтобы соединение крепко держалось можно посадить его на клей.
- Теперь время подумать об основании. Для него также подойдет оставшаяся часть пластиковой бутылки. В ней прорезается отверстие, чтобы жестко поместить пробку с лопастями под прямым углом. Нужно не забыть утяжелить основание – гайками, болтами или любыми другими металлическими предметами.
- На основании делается отверстие для кнопки и цепь собирается. Там же достаточно места для блока питания.
Поле для фантазии при работе с пластиковой бутылкой обширно. Можно использовать сразу несколько бутылок. Одна станет пропеллером (точнее, ее часть), а вторая – добротным основанием. Но тогда нужны будут дополнительные материалы. Например, обычные трубочки для питья.
Простой и легкий вентилятор из бутылок
Кондиционер без электроэнергии
Начнем с варианта, где не требуется какого-либо электричества, льда и всевозможных вентиляторов. Некоторые даже пытаются подвести под этот способ охлаждения, закон сохранения идеального газа.
Для этого самодельного чуда понадобится много пластиковых бутылок. Лучше всего брать двухлитровые с большим диаметром.
Отрезаете у них верхнюю часть вместе с горловиной примерно на 1/3.
Крышки от них не выбрасывайте, они тоже понадобятся. Их нужно только немного доработать. Для этого канцелярским ножом срезаете с них верхнюю часть.
Далее потребуется достать из закромов кладовки или купить лист фанеры по размеру окна. На нем как раз таки и собирается вся конструкция.
В качестве основания можно использовать и картон, как например делают в Индии или в Бангладеш.
Именно оттуда и пришел данный способ охлаждения.
Однако как говорится — дождь пошел, картон ушел. Поэтому фанера более устойчивый и надежный материал.
На этом листе через каждые 15см просверливаете отверстия по диаметру горлышка бутылок.
Сверла лучше всего использовать перьевые. Но можно воспользоваться и коронкой по дереву.
После заготовки всех отверстий, вставляете в них бутылки и прикручиваете с обратной стороны разрезанными крышечками.
Сама фанера монтируется в окошко спальни или той комнаты, где требуется холод. Если подойти к горловинам бутылок и поднести к ним ладонь, то можно реально почувствовать холодное дуновение прохладного ветерка.
Как же это все работает? Ведь здесь нет ни вентилятора, ни льда, который давал бы столь нужную прохладу? Откуда берется охлаждение?
Изобретатели объясняют очень просто. Широкая часть бутылки, которая смотрит на улицу, работает как воздухозаборник. Под силой ветерка воздух сжимается и заходит в комнату с эффектом вентилятора.
Однако здесь требуется выполнение одного условия — на улице должно быть прохладнее, чем в комнате.
Подобная конструкция может хорошо работать ночью. Причем не будет никакого шума от лопастей вентилятора.
По идее, большой объем теплого воздуха с улицы, проходя через узкую форточку, в итоге должен давать такой же прохладный сквозняк. Однако этого не происходит.
То же самое можно сказать и про этот «кондиционер».
Днем весь эффект охлаждения комнаты будет происходить ТОЛЬКО за счет ее затемнения.
Вы этой конструкцией просто исключаете проникновение прямых лучей солнца. Следовательно, меньше нагреваются пол и стены. Отсюда и вся эффективность.
Откуда же берется прохлада, ведь если поднести руку к бутылкам, она реально чувствуется?
По факту, холод этот вы чувствуете не из-за того, что воздух охладился, а из-за того, что при большей скорости, струя уносит с поверхности вашего тела, большее количество молекул влаги или пота.
Отсюда и все ощущения. Чтобы реально охладить воздух, потребовались бы не пластиковые бутылки, а трубки из латуни, длиной метра три! Закон сохранения энергии еще никто не отменял.
В широкой части трубки стоял бы вентилятор и прогонял бы воздух по внутренним стенкам, которые нагревались бы от него и тем самым его охлаждали. Далее, выбрасывая холодную струю наружу, с обратной узкой стороны.
Тем не менее, там где совсем нет электричества и неохота покупать вентиляторы, метод можно попробовать. Если при этом открыть другое окно или дверь, то эффект можно усилить за счет сквозняка.
Только не забывайте про его опасность и свое здоровье. Однако еще раз повторим, все это работает, если на улице за бортом, гораздо прохладнее, чем у вас в доме. Если снаружи +35С или +40С, то и сквозняк не поможет никому из жильцов вашего дома.
А еще вы остаетесь без дневного света. Можно конечно заменить фанеру на оргстекло, только эффективность такого кондиционера сразу упадет на 90%.
Да и снаружи такая футуристическая конструкция вовсе не украшает фасад здания. Соседи засмеют.
А еще не забывайте про комаров, которых со свистом будет засасывать прямиком в ваши апартаменты.
Поэтому рассмотрим более действенные и практичные варианты.
Принцип действия центробежного вентилятора
Внутри пылесоса наблюдаем картину:
- Воздух из мешка (бака, контейнера), очищенный от пыли, подходит к двигателю с фронтальной стороны и заходит в центр барабана.
- Разогнанные лопастями до значительной скорости молекулы выбрасываются наружу. Проходят по каналам герметичного корпуса, попутно охлаждая двигатель, покидают чрево пылесоса с обратной стороны.
Особенность конструкции: лопасти центробежного вентилятора создают давление, если корпус негерметичен, то движение потока воздуха станет нарушаться. Следовательно, сложность для мастера-самоучки заключается в создании правильных условий.
В хороших вытяжках применяются двигатели с вентиляторами тангенциального (центробежного) типа. В избранных конструкция удивляет дуэтом беличьих клеток. В последнем случае пара крыльчаток насаживается по обе стороны от двигателя на вал. Тогда воздух входит с двух направлений, перпендикулярных плоскости вращения колес. Таким образом, эффективность центробежного вентилятора растет.
Способ № 2 — Изготовление настольного USB вентилятора
Для этой цели подойдет любой моторчик, питающийся от напряжения в 5 В. Наиболее распространенным вариантом являются двигатели от детских игрушек. Поэтому мы рассмотрим пример изготовления USB вентилятор из мотора от машинки.
Для изготовления произведите такие действия:
- Достаньте двигатель из игрушки и удалите с него все лишние детали. У вас должны остаться только сам моторчик со свободным валом и двумя выводами.
- Под электрический привод будущего USB вентилятора изготовьте корпус из любого подручного материала. Наиболее подходящими являются пластиковые флакончики от дезодорантов или йогурта, деревянные коробочки, также подойдем и обычный картон.
- Для питания USB вентилятора обрежьте шнур, как и в предыдущем случае. Оставьте и зачистьте от изоляции красный и черный провод. Рис. 4: обрежьте USB шнур
- Установите моторчик в пластиковый флакончик и выведете питающие провода через самодельные отверстия. После чего закрепите его в корпусе при помощи клея или пластилина. Рис. 5: вставьте моторчик в пластиковый флакончик
- Соедините выводы электропривода и юсб шнура при помощи паяльника, а места пайки обмотайте изолентой. Рис. 6: Подключите двигатель к USB шнуру

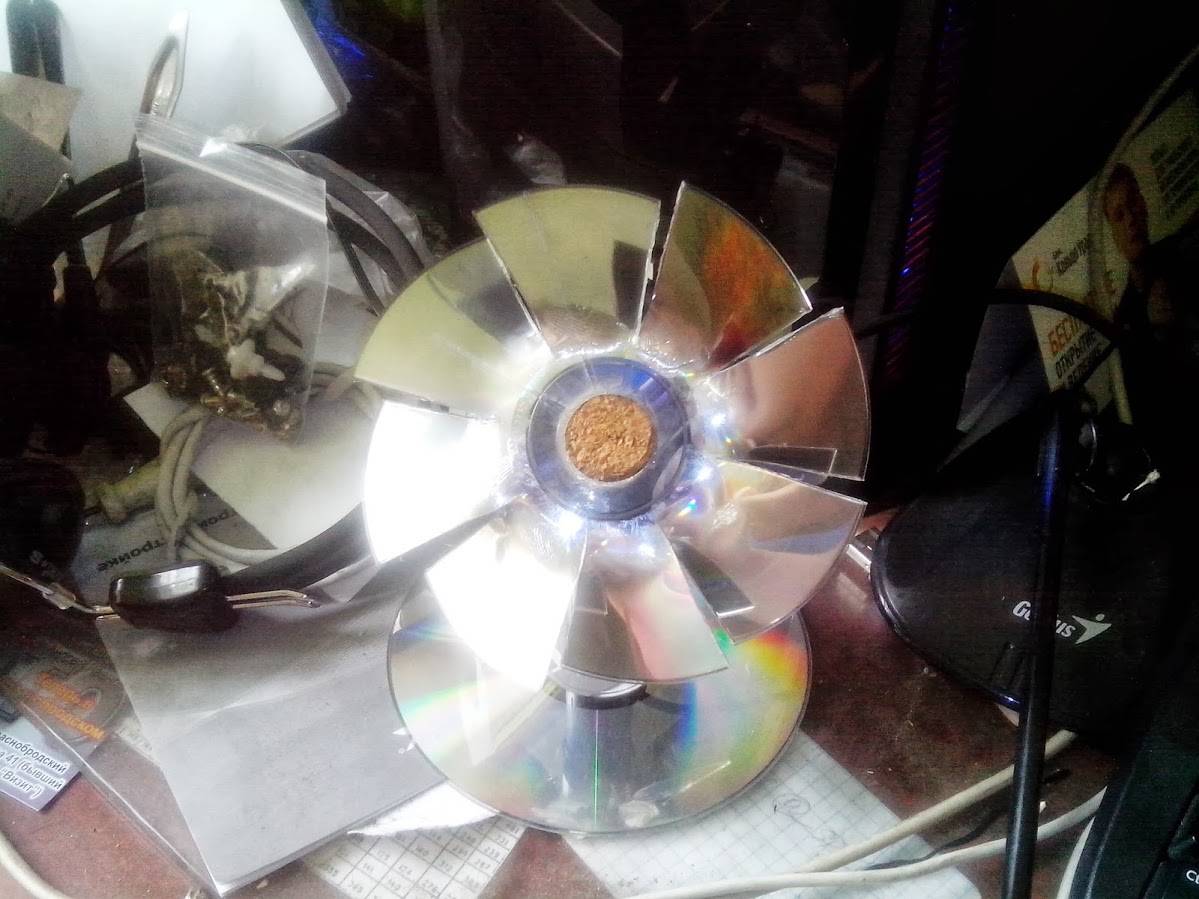

- Изготовьте из лазерного диска лопасти для USB вентилятора. Для этого нагрейте лезвие канцелярского ножа и сделайте разрезы от края диска к центру, не разрезая до конца. Рис. 7: разрежьте CD диск
- Нагрейте каждую лопасть под открытым огнем газовой печки или зажигалки и немного поверните. Рис. 8: Нагрейте и согните лопасти
Ту же процедуру повторите со всеми лопастями, чтобы при вращении он мог нагнетать воздушный поток:
В центр отверстия полученного диска вставьте пластиковую втулку, которая по диаметру может надеться на вал электропривода. Если ничего подходящего нет, можете отрезать сплошной кусок, в котором поделайте отверстие для вала.
Закрепите эту втулку в отверстии диска при помощи силиконового герметика или термоусадочного клея. Хоть конструкция и не обладает большой массой, но проклеивать ее лучше по всей окружности. Но не усердствуйте с количеством клеящего вещества, так как двигатель не рассчитан на большую массу рабочего элемента.
Установите крыльчатку USB вентилятора на вал. Для этого можно использовать тот же клей или герметик. Главное требование – надежно зафиксировать их, чтобы в процессе эксплуатации детали не распались. Рис. 9: Приклейте крыльчатку на вал
Изготовьте ножку для USB вентилятора. В качестве такой ножки можно взять еще одну пластмассовую бутылочку или деревянный брусок. Их основная задача не только выдерживать вес устройства, но и скрыть питающий провод. Рис. 10: изготовьте ножку для вентилятора
Закрепите USB вентилятор с крыльчаткой на ножке при помощи клея или герметика. Второй конец ножки установите на подставку из старого компакт-диска и приклейте, в этом месте можете не экономить клеящее вещество
Так как важно добиться максимальной прочности. Рис. 11: закрепите вентилятор на ножке
11: закрепите вентилятор на ножке
Ваш настольный USB вентилятор готов к использованию – можете установить его в любую точку и подключить к источнику питания в 5 В. Если вы хотите запитать его от розетки, а не от USB разъема компьютера, используйте переходник для зарядки.
Вы сидите за компьютером, за окном лето, кондиционера нет. Рука уже устала бесконечно обмахиваться газетой, а пот со лба капает на клавиатуру. Знакомая ситуация? Если нет лишних денег, поможет самодельный вентилятор. Чтобы его смастерить, не нужно бежать в магазин за деталями. Все необходимое для воздуходувки есть в доме. Не знаете, как сделать бесплатный вентилятор в домашних условиях? Следите за текстом!
Из чего состоит воздушный охладитель:
- двигатель
- лопасти для вентилятора
- подставка
- источник питания
Последний пункт можно опустить, если вы будете делать USB вентилятор своими руками. В компьютере есть напряжение 5 вольт. Вам потребуется кабель для подключения принтера, старая «мышь», или любое ненужное устройство со шнуром USB.
Если вы любитель самоделок — наверняка в доме есть полезный хлам. В противном случае, вам незачем знать, как сделать вентилятор своими руками.
В коробке с ненужными запчастями не найден электродвигатель? Можно сделать вентилятор из моторчика от старого дисковода или сломанной игрушки. Рассмотрим несколько примеров, как сделать мини вентилятор из подручных материалов.
Как сделать USB вентилятор из подручных средств
Очень часто в знойную жару в помещении не хватает хотя бы минимального потока воздуха.
Для решения этой проблемы многие покупают настольные вентиляторы, они удобны и компактны, часть из них работает от USB, то есть их можно подключить к любой зарядке, повербанку либо ноутбуку, чтобы прохлада всегда была с вами.
Но зачем покупать то, что можно сделать самому из подручных средств? Для читателей сайта мы подготовили две простые инструкции, которые доходчиво объяснят, как сделать USB вентилятор в домашних условиях своими руками.
Итак, все, что Вам нужно подготовить — это острый нож, хорошие ножницы, изоленту, ненужный USB шнур и, собственно, исполнительный орган самоделки. Что касается последнего, то тут принято использовать один из двух вариантов: старый кулер от компьютера либо моторчик от машинки или другой игрушки.
Идея №1 – Используем кулер
Для того чтобы собрать USB вентилятор из кулера потребуется не более 15 минут. Для начала Вам необходимо подготовить кулер. От устройства выходят два провода – черный и красный, и иногда желтый, еще реже – синий. Желтый и синий нам не пригодятся.
Зачищаем изоляцию на 10 мм и откладываем подготовленный элемент в сторону.

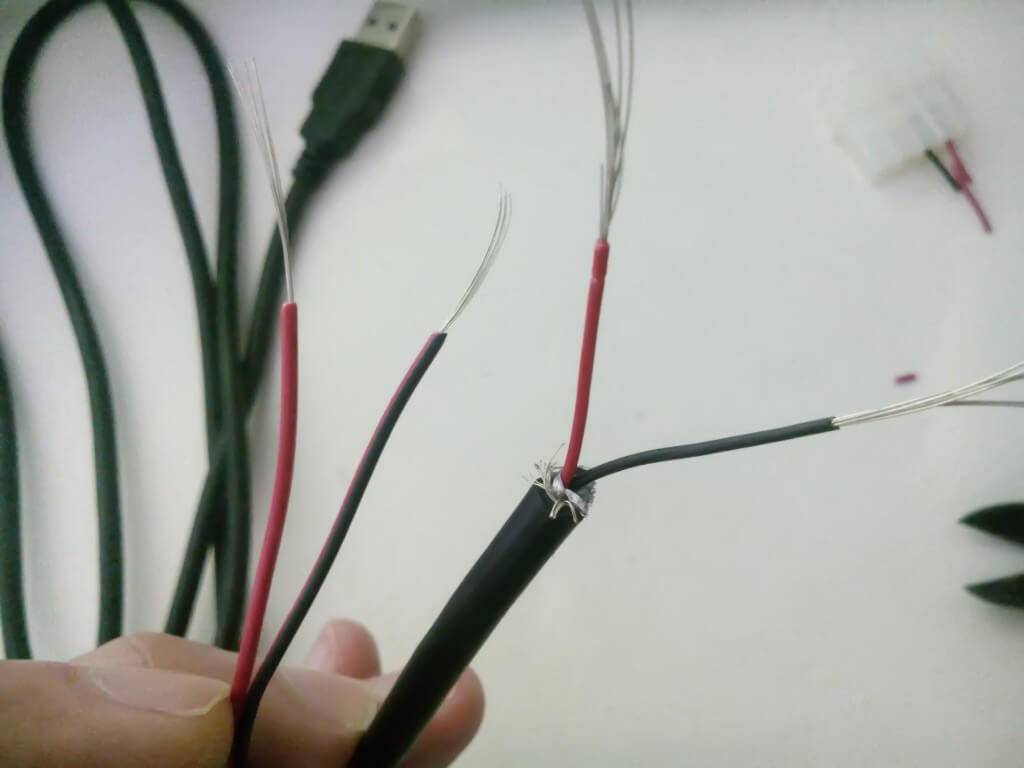

Далее нужно подготовить юсб провод. Отрезаем одну его половину и в месте среза счищаем изоляцию острым ножом, отлично подойдет канцелярский. Под ней Вы увидите четыре провода, из которых необходимыми являются два: красный и черный.
Их тоже зачищаем, при этом остальные два (как правило, зеленый и белый) лучше обрезать и заизолировать.
Теперь, как Вы понимаете, необходимо попарно соединить подготовленные контакты, согласно цветовой маркировке проводов: красный с красным, черный с черным с помощью скрутки.
После этого нужно тщательно заизолировать места соединения кабеля с помощью изоленты или термоусадки и сделать подставку. Что касается подставки, то тут уже дело Вашей фантазии.
Кто-то удачно применяет проволоку, другие очень интересно вырезают посадочное гнездо в картонной коробке.
В конце концов, самодельный мини вентилятор подключается к компьютеру или зарядному блоку, и Вы можете насладиться работой своего собственного электроприбора.
Идея №2 – Используем моторчик

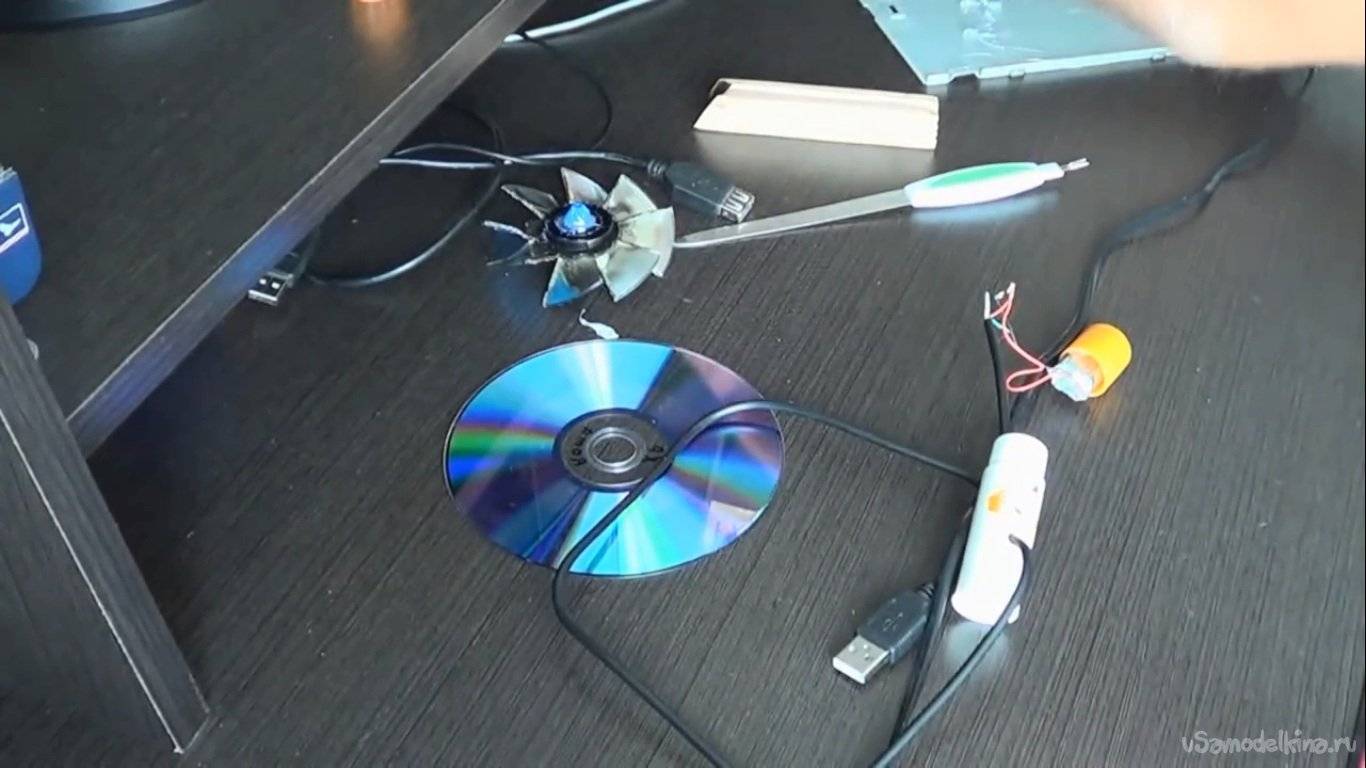

Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками. Мотор для такой самоделки стоит выбирать с рабочим напряжением примерно 5 Вольт, можно чуть больше.
Если взять мотор на более низкое напряжение, то по цепи потечет слишком большой ток и мотор быстро выйдет из строя.
Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится изготовить крыльчатку (лопасти).
Чтобы ее сделать рекомендуем использовать обыкновенный CD-диск. Расчерчиваем его на 8 равных частей и аккуратно прорезаем хорошими ножницами, чуть не доходя до центра. Далее разогреваем диск (удобно это делать зажигалкой), и когда пластик станет эластичнее, выгибаем лопасти под равным углом (как показано на фото).
Если крыльчатку выгнуть недостаточно, то во время вращения диска воздушный поток создаваться не будет. Однако если переусердствовать, то самоделка так же будет работать плохо и нестабильно.
Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска нужно вставить обыкновенную, обрезанную до нужного размера, пробку от шампанского, которую необходимо насадить на вал мотора. Далее переходим к созданию подставки USB вентилятора для ноутбука.
Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура юсб, как и в прошлом варианте, тщательно изолируем скрутку и переходим к испытаниям.
Наглядные видео инструкции:
Как Вы видите, для того чтобы сделать вентилятор из кулера либо моторчика от машинки требуется не так много времени и навыков в работе с электроприборами. Даже новичок может справиться с таким заданием! Обязательно посмотрите предоставленные нами видео, они помогут лучше понять принцип работы. Если у вас остались какие-либо вопросы, смело оставляйте их в х.
Безлопастной вентилятор своими руками
А вот немного незаурядное применение свободного кулера (но можно обойтись и электромотором) – это безлопастной вентилятор. Современное, интересное, при должном умении – ничуть не менее эффективное – решение, которое точно привлекает взгляд. Вещь получается совсем нестандартная, эффектная.
Для примера – вот идеальный внешний вид безлопастной или канальной модели вентилятора:
Примерно так можно сделать безлопастной вентилятор и своими руками
Самое главное в безлопастных моделях – это, безусловно, их внешний вид. Поэтому если делать такое устройство самостоятельно, то нужно постараться продумать каркас в мельчайших подробностях. Неровные края, шероховатости – все это впечатление испортит.
Корпус безлопастного вентилятора практически полностью представляет собой рабочую область. Не стоит думать, что тут реализованы какие-то космические технологии.
Циркуляция воздуха осуществляется вполне прозаично – с помощью вращающихся лопастей. Прячутся они в тубу-основание. Если брать кулер от компьютера, то можно сделать подставку по его форме. Тут, как говориться, на усмотрение автора.
Отличия от классики в расположения кулера – он ставится в безлопастном вентиляторе горизонтально.
Расположение кулера в безлопастном вентиляторе
Верхнее кольцо делается внутри полым, двухслойным. Там и осуществляется основное перенаправление воздуха в нужную сторону.
Видна полая полость в верхнем кольце вентилятора, откуда и дует воздух
Сделать остов безлопастного вентилятора можно из пластика, дерева, плотного картона. Использовать материал лучше гибкий, чтобы можно было легко придать ему форму кольца. Как вариант – применять комбинированную структуру. Например, кольца сделать из картона или пластика, а каркас жестким – из дерева.
Выпилить нужно:
- четыре грани для подставки;
- Два круга одинакового радиуса;
- Скрутить два кольца разного диаметра.
Потом все соединяется вместе, если нужно – красится.
Питание можно организовать разным. Универсальный вариант – комбинированный провод для USB-разъема и подсоединяемая вилка для розетки.
Устройство также можно немного усложнить. К примеру, сделать по краю обода световую полосу из диодной ленты. Энергии подсветка потребляет немного, но добавит вентилятору красоты. А блок питания и проводку, если нужно, легко спрячет в себе подставка.
Проверка эффективности работы системы внешнего охлаждения
Для полной нагрузки на процессор и видеокарту был использован онлайн сервис Basemark. После получаса беспрерывной работы программы при температуре воздуха 25°С нагрев корпуса мини-ПК рукой не ощущался.
Температура нагрева процессора контролировалась программой AIDA64, а нагрузка определялась Диспетчером задач Windows. Как видно на графиках, система внешнего охлаждения показала отличные результаты. Задачи моей работы на компьютере нагружает его не более чем на 50%, поэтому теперь есть уверенность, что даже при максимальной температуре воздуха процессор, память и другие комплектующие мини-ПК не будут нагреваться до предельно допустимой температуры.
