Как снять выключатель со стены – подробная инструкция, демонтаж выключателей: снятие рамки и клавиш

Распространенные ошибки и их последствия

Главное – действовать осторожно, чтобы пластиковая конструкция не треснула. Ремонту выключатели не подлежат, если нарушена целостность корпуса, потребуется приобретать новое устройство

Эта ошибка является самой распространенной при демонтаже выключателей из стен.

Вторая ошибка самая опасная, смысл ее заключается в пренебрежении правилами личной безопасности, что представляет угрозу здоровью и жизни человека. Прежде чем приступать к выполнению работы, нужно отключить подачу электроэнергии на квартиру и на выходе в рабочей области проверить напряжение. Если оно отсутствует, можно смело приступать к работе.

Если нет навыков в подобных вопросах и мастер не уверен, что справится с поставленной задачей, можно обратиться за помощью к квалифицированному электрику.

Разборка выключателя внутренней проводки

  1. Снимите пластиковые планки клавиш и декоративную крышку с выключателя.

На старых моделях для снятия декоративной крышки достаточно открутить два винта, они находятся на поверхности. В новых моделях эти болты скрыты под клавишами, которые легко снимаются пальцами, можно поддеть отверткой.

Только после этого получите доступ к винтам, крепящим верхнюю крышку. Сняв декоративные элементы, вы увидите корпус в крепежном отверстии. Если он зафиксирован добросовестным электриком, поддеть его отверткой и вытащить не удастся.

  1. Открутите против часовой стрелки два винта распорного механизма, фиксирующие планки отойдут от стены.

В некоторых моделях по периметру конструкции стоит оцинкованная пластина с отверстиями для крепления корпуса саморезами к стене. В пластинке есть отверстия для крепления корпуса к пластиковым подрозетникам, в которых предусмотрены каналы для шурупов крепления.

Бывают случаи, когда вся конструкция держится только на распорном механизме, а может быть, привинчен, к стене и подрозетнику. Проверьте все варианты, отсоедините все крепления, после этого весь механизм без особых усилий можно извлечь из крепежного отверстия руками.

  1. Еще раз с помощью индикаторной отвертки на всех контактах проверьте отсутствие напряжения. Убедившись, что опасности нет, отсоединяйте провода от клемм. В случаях, когда клеммы прикипели, изоляция и корпус расплавились, открутить отверткой болты на контактах не получается, откусите провод кусачками. Откусывать провод надо так, чтобы не осталось горелой изоляции, в то же время, длина достаточной для установки нового изделия. Когда провода остаются слишком короткие, удлинять их путем скручивания не рекомендуется, лучший вариант это замена на всем участке от коробки до переключателя, это уже другая тема.

Как разобрать выключатель света?

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

  • Преображение эстетического вида путем замены устаревших моделей более современными;
  • Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
  • Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка выключателя света обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.

Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе. Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.

Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.

Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.

Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для снятия клавиши подденьте ее сбоку обычной отверткой.

Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность

При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

  • Винтов крепления, вкручиваемых в панель;

    Рис. 9. Крепление крышки болтами

  • Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
  • Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.

Рис. 10: крепление при помощи рамки Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

Замена старого выключателя новым

Выключатели бывают трёх видов: с одной клавишей, двумя или тремя. Чтобы разобраться, как производить замену, рассмотрим пример снятия и установки простейшего одноклавишного выключателя.

Фотогалерея: виды электрических выключателей

Все виды выключателей, в том числе и одноклавишные, могут предназначаться для скрытой или наружной проводки С помощью двухклавишного выключателя можно независимо управлять двумя линиями осветительных приборов Трёхклавишные выключатели применяются относительно редко, потому что они нужны в случаях, когда требуется из одной точки включать три различных световых прибора

Производить ремонт, демонтаж и замену выключателя разрешается только при отключённом питании.

Автоматические выключатели на распределительном щите должны быть выключенными (флажок внизу).

Для того чтобы обеспечить собственную безопасность при проведении работ, необходимо отключить электричество, опустив соответствующий флажок автоматического выключателя

Чтобы окончательно убедиться в отсутствии напряжения на контактах выключателя, рекомендуется воспользоваться бытовым индикатором напряжения, установив металлическую ножку поочерёдно на каждый из контактов. Прямым подтверждением отключения сети является также и то, что рабочая лампа светильника не загорается при включении выключателя (кнопка вверх).

При наличии напряжения внутри прозрачного пластикового корпуса загорается светодиод

Как снять старый выключатель

Прежде всего, нужно провести визуальный осмотр. Разновидностей выключателей множество, и они различаются по способу сборки. В одних наружная крышка закреплена шурупами, в других — держится на пластмассовых защёлках.

Чтобы снять этот старинный выключатель, необходимо открутить два болта и снять декоративную крышку

  1. Сначала снимается верхняя защитная крышка. Если она закреплена на шурупах, их нужно открутить. Для этого применяется отвёртка с прямыми шлицами. Если же крепление выполнено защёлками, то перед снятием крышки нужно снять клавишу. Делается это при помощи той же отвёртки, аккуратно заведя её в щель между корпусом и клавишей. Если клавиш несколько, то каждая из них снимается независимо. Клавиша аккуратно поддевается отвёрткой, заведённой в щель, и снимается при помощи отвёртки
  2. Когда клавиша снята, всё внутренне устройство выключателя становится доступным для разборки. Если устройство проводки скрытое, выключатель утоплен в глубину стены и крепится в подрозетнике при помощи раздвижных лапок. Их нужно отпустить, отвинтив два винтовых болта против часовой стрелки. Вращать их нужно до тех пор, пока цоколь не вывалится из подрозетника.Если проводка наружная, крепление немного другое. Раздвижных лапок и подрозетника нет, корпус выключателя закреплён непосредственно к стене. Встроенный выключатель демонтируется после откручивания двух винтов крепления к подрозетнику
  3. Вывинтив два шурупа, можно достать цоколь, внутри которого расположена контактная пара, осуществляющая размыкание цепи подачи тока на светильник. После откручивания болтов выключатель свободно извлекается из подрозетника
  4. На последнем этапе демонтажа выключателя от него отсоединяются провода. Они введены в специальные клеммники и крепятся в них винтовыми зажимами. Отпустив винты на полтора-два оборота, можно легко вытянуть провода из гнёзд. Полностью выкручивать их не следует, так как в некоторых выключателях крепление устроено таким образом, что кабель зажимается между винтом и квадратной гайкой. Если гайка слетит с резьбы, её потом будет тяжело вновь установить. После ослабления болтов крепления проводов корпус выключателя останется у вас в руках

Видео: как разобрать выключатель

Установка нового выключателя

Сборка производится в обратном порядке.

  1. Подсоединяются провода на свои места.
  2. Цоколь вставляется в подрозетник и закрепляется распорными ножками.
  3. Сверху прикручивается пластмассовый корпус.
  4. В пазы вставляется клавиша.

При этом важно установить выключатель так, чтобы светильник включался при положении клавиши, нажатой вверх. Сборка выключателя для наружной проводки проводится идентично, с той разницей, что после закрепления контактов кабелей цоколь прикручивается к стене, затем к нему крепится корпус, и в последнюю очередь устанавливается клавиша

Установка выключателя производится в поряде, обратном снятию старого устройства

Как безопасно обесточить квартиру?

Отключение электричества на квартирном щитке не представляет ничего сложного. Нужно всего лишь выкрутить пробки либо перевести рычаг автомата в положение «Выкл.».

В этом случае единственная проблема, с которой могут столкнуться электрики-новички, заключается в том, что нужно правильно определить, где на электрощитке находится именно Ваш автомат, а не соседей.

Далее мы расскажем читателями сайта Сам Электрик, как отключить свет в квартире через щиток для замены розеток либо на время отпуска.

Зачем выполнять отключение?

Как мы уже сказали, отключать электричество необходимо в двух случаях:

  1. Если Вы решили заменить электропроводку в квартире либо осуществить ремонтные работы, к примеру, когда нужно разобрать выключатель света.
  2. На время отпуска, если Вам необходимо оставить квартиру без присмотра. Лучше обезопаситься и отключить свет до приезда.

И в первом и во втором случае Вам необходимо в подъезде открыть этажный щиток и найти тот автомат, который обслуживает Вашу квартиру и который соответственно нужно отключить. Как это правильно сделать, читайте дальше!

Важно! Чтобы на время отъезда не нужно было полностью отключать холодильник, котел отопления либо сигнализацию, рекомендуем сделать так называемые неотключаемые линии в щитке. Подробнее об этом мы рассказали в статье: //samelectrik.ru/dlya-chego-nuzhny-neotklyuchaemye-linii-v-shhite.html

Как найти нужный автомат?

Некоторые горе-электрики на форумах рекомендует действовать по логике и отключать тот автоматический выключатель, который соответствует расположению квартиры на этаже.

Такой метод отключения является крайне не безопасным, потому что существует вероятность нелогичного расположения защитной автоматики.

Как результат – Вы отключите свет у соседей, а сами, если в этот момент решите заменить розетку, можете пострадать от поражения электрическим током.

Если Вы не знаете, какой автомат в щитке Ваш, лучше всего предупредить соседей, что, возможно, на несколько минут у них пропадет электричество и в это время методом исключения найти свой автоматический выключатель. Все, что Вам понадобится – индикаторная отвертка, которой Вы будете проверять наличие напряжения в розетке. О том, как пользоваться индикаторной отверткой, мы рассказывали в соответствующей статье!

После того, как Вы найдете собственный автоматический выключатель, рекомендуем его подписать, чтобы в будущем не сталкиваться с этой проблемой! Достаточно просто маркером над аппаратом написать номер квартиры и последующие отключения света будут более понятными!

Безопасное отключение питания

Ну и вкратце рассмотрим, как правильно отключить свет в хрущевке (квартире старого образца). Дело в том, что далеко не во всех панельных домах установлены современные автоматы. В некоторых до сих пор используются керамические пробки двух образцов: с кнопкой и без, которые также не сложно выключить.

Если Вам нужно обесточить квартиру, а на щитке рядом со счетчиком установлены керамические пробки без кнопок, как на фото ниже, то необходимо всего лишь выкрутить их (могут отдельно стоять и на ноль и на фазу).

Отключить электричество на квартирном щитке с пробками-автоматами еще проще – достаточно нажать на маленькую кнопку, которую хорошо видно на фотографии ниже, и электроэнергия пропадет.

Очень важный момент – после того, как Вы выполните отключение света в квартире, нужно проверить напряжение в розетках с помощью индикаторной отверткой. Если индикатор не будет гореть, значит, Вы все сделали правильно и можно со спокойной душой уезжать в отпуск либо переходить к электромонтажным работам.

Напоследок хотелось бы отметить, что иногда в квартирном щитке может несколько автоматов обслуживать электропроводку: 2 отвечают за свет в комнатах, 2 за группы розеток и т.д. В этом случае Вам нужно либо отключить все выключатели, либо найти вводной автомат и выключить его.

Для безопасного отключения рекомендуем заранее посмотреть Вашу собственную схему электропроводки в квартире, на которой будет указано количество и номинал всех выключателей.

После ремонта электропроводки (либо приезда из отпуска) включить отключенный свет в квартире также просто – достаточно вкрутить назад пробки либо перевести автомат в положение «Вкл.». Вот и вся технология безопасного отключения электричества. Надеемся, Вы полностью поняли, как отключить свет в квартире через щиток без посредников!

Также читают:

Секреты монтажа устройств с подсветкой и регулируемых выключателей

Чтобы замена выключателя обычного типа на вариант сложной конструкции была правильной, следует придерживаться не сложных рекомендаций. Весьма удобными устройствами для бытовых условий считаются выключатели со встроенной подсветкой. Но для того, чтобы их подключить понадобится особая схема.

Не мало преимуществ в доме имеет и выключатель с регулирующим рычагом. Существует несколько особенностей, почему последний вариант конструкции заслуживает столько внимания:

Выключатель с подстветкой

  • выключатель идеально подходит к светильникам точечного типа;
  • приспособление способно работать в качестве обычного выключателя;
  • хорошо регулирует световой поток;
  • создает зонирование в помещении.

Димеры, так называют регулирующие приспособления, могут подсоединяться аналогично традиционному прибору, для него действует подобная схема подключения.

Как починить выключатель света – инструкция по ремонту

Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

  1. Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
  2. Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
  3. Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
  4. Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
  5. Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
  6. Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
  7. Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
  8. Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
  9. Осуществите подключение проводов, а также установку корпуса в подрозетник.
  10. Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Видео инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Практические советы

  1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
  2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
  3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
  4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками. Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Также читают:

Видео инструкция по сборке корпуса

samelectrik.ru

Демонтаж выключателя

Отворачиваем два винтика, которыми крепиться защитная карболитовая или пластиковая крышка, аккуратно ее снимаем.

Перед нами механизм одноклавишного выключателя. На нем имеются два контактных винтовых зажима, к которым подключены жилы проводов.

Механизм закреплен в подрозетнике с помощью распорных лапок, которые регулируются с помощью двух винтов расположенных слева и справа.

Перед тем как провести демонтаж механизма необходимо определить жилу, по которой к выключателю подходит фаза. Используем для этого указатель напряжения, инструкцию по использованию можно посмотреть перейдя по подсвеченной синем ссылке в соответствующей инструкции.

Предельно осторожно, чтобы не коснуться  контактов находящихся под напряжением руками, по очереди подносим индикатор сначала к одному, затем к другому контакту. Переключаем клавишу выключателя в другое положение и проверяем снова. Нужно найти такое положение клавиши когда фаза будет только на одном контакте, в этой позиции он находится в положении «выключено». Таким образом будет найдена питающая фазная жила провода

Вторая жила, находящаяся без напряжения, будет отходящая на светильник

Нужно найти такое положение клавиши когда фаза будет только на одном контакте, в этой позиции он находится в положении «выключено». Таким образом будет найдена питающая фазная жила провода. Вторая жила, находящаяся без напряжения, будет отходящая на светильник.

Перед проведением дальнейших работ по замене выключателя, нужно позаботиться о безопасности данного мероприятия,  для этого необходимо отключить поступление электричества в квартиру (вывернуть пробки лили выключить автомат в этажном или квартирном щите).

Отключаем, проверяем отсутствие напряжение и только после этого продолжаем демонтаж выключателя.

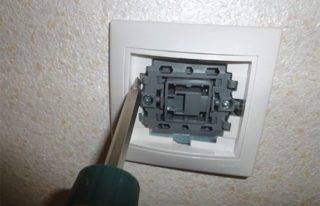

Отворачиваем два  винтика распорных лапок, вытаскиваем механизм из подрозетника.

Отсоединяем провода. Сначала фазный провод. Откручиваем контактный винт, извлекаем провод и помечаем его изоляционной лентой.

Затем отсоединяем второй провод освобождая механизм.

Выпрямляем провода.

Демонтаж выполнен.

Замены старой или прокладка новой электропроводки — что лучше

Стоит сразу отметить, что частичная замена электропроводки малоэффективна и нерациональна. К данному способу можно прибегнуть только в качестве временной меры. Менять проводку следует полностью, чтобы не возвращаться к этому вопросу 20-25 лет. Полная замена электропроводки включает в себя замену щитка, розеток и выключателей.

В некоторых случаях замена электропроводки новой является невозможной. Поэтому придется отрезать старые магистрали и проложить проводку по новой. Чтобы принять решение, необходимо оценить схему электропроводки.

К примеру, в типовых постройках советского времени проводка расходилась по полу в специальный штробах, а сверху был уложен деревянный или паркетный пол. К розеткам и выключателям провода шли под штукатуркой или в пустотах перекрытий. В данном случае замена проводки невозможна без необходимости снимать пол и штукатурку на стенах. Поэтому придется отрезать старые провода и проложить новые в более удобных для этого местах.

Самой простой является замена проводки открытого типа. В этом случае замену можно провести даже без необходимости проводить ремонт.

Таким образом, следует сначала оценить старую схему электропроводки, чтобы понять такие места можно использовать при замене, а какие — нет, и только после этого принимать решение. Если планируется капитальный ремонт квартиры или частного дома, лучше установить новую проводку, чтобы сделать выключатели и розетки в наиболее удобных для использования местах.

Причины демонтажа выключателя

Во время ремонта часто возникает необходимость переноса выключателя

Выключатели, если бережно к ним относится, прослужат не один год, возможно, десяток лет. Чаще всего необходимость демонтировать устройство появляется во время ремонта. Выключатели и розетки достаются из стены, чтобы последние можно было шпаклевать, равнять, красить, клеить и т.д.

Вторая распространенная причина – выход устройства из строя

Прежде чем демонтировать выключатель, важно убедиться, что проблема кроется именно в нем.. Существует большой ассортимент розеток и выключателей, которые оформлены в разных стилях

Пользуясь этим, домочадцы заменяют традиционные электрические приборы на новые, более креативные.

Существует большой ассортимент розеток и выключателей, которые оформлены в разных стилях. Пользуясь этим, домочадцы заменяют традиционные электрические приборы на новые, более креативные.

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

К вашему вниманию подробная пошаговая фото-инструкция – установка наружного (накладного) выключателя.

Электропроводка для выключателя наружной установки, может быть проложена как открытым способом (в кабель-канале, гофре или даже просто проводом), так и скрыто (провода располагаются внутри стен). При этом, схема подключения может быть применена любая из существующих. Довольно подробно мы уже обсуждали это в статье «Проводка и схема подключения выключателя».

Для нашего примера мы используем самую простую схему подключения одноклавишного выключателя, представленную на изображении ниже.

Согласно схеме выполнена наружная проводка, кабель проложен в гофрированной трубе, которая крепится к стенам на клипсы.

Как снять выключатель со стены?

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Как снять клавиши с выключателя

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

Как снять рамку с выключателя

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.

Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Как снять розетку с выключателем

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

Как разобрать выключатель (одноклавишный, двухклавишный, с индикатором)

В современной квартире, выключатель это не только коммутирующий прибор, но и деталь интерьера, часть оформления квартиры. Необходимость в демонтаже и монтаже возникает в следующих случаях:

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Как снять выключатель со стены? Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке. Спрашивайте, я на связи!

Снять клавиши с выключателя – первый этап демонтажа

Несмотря на то, что процесс снятия выключателя не относится к категории сложных, рекомендуется попробовать пригласить электрика. Ведь работа может быть опасной, поскольку приходится иметь дело с электричеством. Если же вызов специалиста не представляется возможным, приходится действовать самостоятельно. Прежде чем выполнять замену выключателя, необходимо убедиться, что именно он вышел из строя. Зачастую проблема в патроне, который просто перегорает с течением времени.

Если же выключатель потребуется демонтировать в любом случае, к примеру, чтобы поклеить стены обоями, когда данный элемент будет мешать работе, то потребуется полностью обесточить схему подключения электроприборов в квартире. Пренебрежение правил электробезопасности может стать причиной следующих проблем:

  1. 1. Пожар
  2. 2. Пробой изоляции электропроводки
  3. 3. Выход из строя приборов, подключенных к сети, в результате короткого замыкания
  4. 4. Удар током, поражение глаз, ожоги.

Для снятия выключателя нам потребуются следующие инструменты:

  • Переносной источник света
  • Отвертка-индикатор напряжения
  • Плоская и крестообразная отвертка

Плоская отвертка нам потребуется для отсоединения клавиш. Делать это надо аккуратно, чтобы не поцарапать клавиши и раму, а также не сломать их. Острие устанавливается между рамой и клавишей, с любой стороны. Далее нужно приложить небольшое усилие, используя отвертку как рычаг, достаточное для того, чтобы клавиша отошла со своего места. Остальные клавиши при их наличии снимаются гораздо проще, уже без использования отверток.

Теперь проверим, действительно ли отсутствует напряжение. Здесь нам понадобится уже индикаторная отвертка, которую мы прикладываем к каждому из контактов. Подходящих к клавишам. Рекомендуется установить фонарик или любой другой источник света, чтобы точно видеть, что именно вы делаете или к чему прикасаетесь. Поэтому самостоятельно такие работы новичкам лучше не выполнять, без помощи обойтись бывает очень сложно.

Сняв клавиши, мастер получает возможность проверить целостность контактов, а также определить напряжение в них. Это позволит дать ответ на вопрос, вышел ли выключатель из строя и требуется ли его полная замена. В случае необходимости дальнейшего демонтажа переходим к следующему этапу работы.

Как снять рамку с выключателя

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.

Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
