Как разобрать выключатель
Вашему вниманию подробная пошаговая фото инструкция о том как правильно разобрать клавишный выключатель освещения.
Технология демонтажа всех производимых сейчас клавишных выключателей схожа, основные отличия связаны с разными вариантами крепления рамки к механизму. В этой статье мы, для наглядности, специально разберем сразу несколько различных моделей, после чего вы легко сможете самостоятельно разобрать практически любые клавишные выключатели, независимо от производителя.
Из инструмента нам понадобится лишь плоская отвертка, подойдет индикаторная.
Начинаем разбирать выключатель:
1. Первым делом отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте проведения работ!
2. Основной секрет, который нужно знать если вы хотите разобрать выключатель, это необходимость в первую очередь снять клавишу (или клавиши если их несколько). Для этого попробуйте взяться сбоку за выступающие части клавиши и сжав, потянуть ее на себя. На изображениях ниже представлен этот способ снятия клавиши с выключателя Wessen серии Прима. В данном случае при нажатии выходят из пазов осевые направляющие клавиши, после чего она с легкостью снимается.
3. В случае если не удается взяться за клавишу с боков, попробуйте ухватится за любую выступающую часть и потянуть на себя , часто клавиша закреплена в механизме выключателя без фиксатора и ее достаточно просто вытянуть. Пример этого представлен на изображениях ниже – где с двухклавишного выключателя abb niessen olas мы, таким способом, поочередно снимаем клавиши.
4. Если у вас не получилось таким образом отсоединить, то необходимо, предельно аккуратно, поддеть клавишу прямой отверткой
Действуйте осторожно, чтоб не испортить внешний вид выключателя
5. После того как благополучно была снята клавиша, необходимо отсоединить рамку выключателя . Чаще всего встречается три варианта крепления рамки к механизму.
Первый тип мы видим у выключателей Wessen серии Прима, где рамка сплошная и прикреплена к механизму c помощью двух болтиков, которые необходимо открутить, чтоб ее снять.
Второй тип крепления рамки к механизму, мы можем видеть у выключателя ABB Niessen Olas. Здесь для фиксации используется специальный крепежный элемент, который для фиксации рамки устанавливается в пазы суппорта и легко вынимается при разборе. Для этого необходимо просто потянуть его на себя или вытащить поддев плоской отверткой.
Третий тип крепления можно наблюдать у модульных механизмов выключателей ABB Niessen Zenit, в этом случае на самой рамке имеются «лапки», фиксирующие рамку в суппорте выключателя. При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.
При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.
6. Когда рамка убрана, достаем механизм из подрозетника, для этого откручиваем удерживающие винты, расположенные по бокам. Так же механизмы выключателей могут быть зафиксированы в монтажной коробке, с помощью собственного крепежа, распорного типа, в этом случае ослабляем отвечающие за это винты на механизме, на изображении ниже они отмечены.
7. Последний этап, это отсоединение проводов от механизма выключателя. В зависимости от типа крепления, будь то винтовые зажимы или пружинные клеммы, технология различается. В случае винтовых зажимов, ослабляем болты в клеммах и достаем провода.
А если у выключателя самозажимные клеммы, то необходимо нажать на соответствующие рычажки и вытянуть провода из клемм.
На этом все, выключатель разобран и отсоединен.
Как разобрать выключатель
Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.
Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.
Устройства различаются по конструкции, и способы разборки могут быть разными:
- Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
- Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
- Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

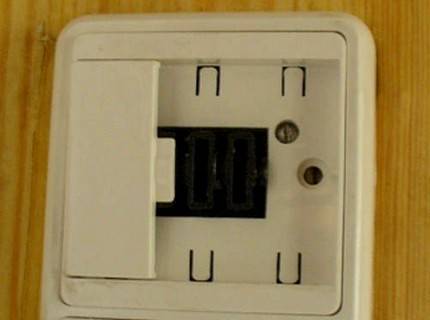

Снятие клавиш (а) и рамки (б) с выключателя своими руками
Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).
После станут доступными элементы крепления проводки и механизма выключателя.
Механизм выключателя с элементами крепления проводов
Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.
Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.
Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.
Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.
Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены “L” и “1”, подключение делается к “L”. При их обозначении “1” и “2” фаза соединяется с контактом “1”.
Обозначение контакта L питающей фазы
В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:
- двухклавишный – “L”, “1”, “2” или “1”, “2”, “3”;
- трехклавишный – “L”, “1”, “2”, “3” или “1”, “2”, “3”, “4”.
Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.
Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении “включено” и снизу – в положении “выключено”.
После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.
Как выглядит разобранный выключатель
Критерии грамотного выбора
Приобретая тройной выключатель, внимательно осмотрите его, изучите физические величины, проверьте наличие схемы подключения. Основные моменты, на которые стоит обращать при выборе изделия:
- Корпус изделия – он должен быть лишен любого рода дефектов: заусениц, вмятин и сколов.
- Срабатывание клавиш – должно происходить легко и без заеданий.
- Звуковые эффекты – при включении каждой из клавиш должен быть слышен характерный щелчок.
- Сердцевина – должна быть также лишена заусениц, а ее клеммы исправно работать.
Планируя устанавливать выключатель в комнате с повышенной влажностью, необходимо выбирать устройство с защитой.
Рабочие элементы влагозащищенного выключателя имеют дополнительную резиновую или пластиковую оболочку, которая предохраняет механизм от прямого контакта с водой
Чтобы упростить процедуру монтажа и обеспечить при этом долговечность работы устройства, предпочтение стоит отдавать моделям, сердцевины которых оснащены клеммами винтового или зажимного типа.
Основные варианты ситуации
Различия в том, как придется снимать выключатель, состоят в нескольких важных особенностях устройства конкретной сети.
К ним относятся:
- Предохранительные автоматы. Подключение (ввод) сети квартиры может быть выполнено через автоматы токовой защиты или пробки-предохранители. Рычаг автомата переводится в нижнее положение (выкл), пробки отключают красной кнопкой и вывинчивают из патрона обе (фаза и нулевой провод). При возникновении сомнений, какой предохранитель отвечает за питание нужного выключателя, надо отключать всю защитную арматуру.
Сенсорный выключатель
- Вид выключателя. Выпускаются различные модификации бытовых электрических коммутационных приборов, но сейчас рассматривается не их принцип работы (замыкание/размыкание, плавная регулировка, дистанционное управление), а типичные способы подключения в схеме электроснабжения. Различают 2 типа исполнения – наружного крепления (шурупами на стену) и скрытого (коробка утоплена в стену).
- Схема подключения. Выключатель может быть одиночным (одноклавишным) или совмещенной конструкции (от 2 до 6 клавиш). Соответственно увеличивается количество подходящих к нему проводов. На практике используют схемы, позволяющие включать свет в комнате с выключателей, расположенных в разных местах.
Строго соблюдайте меры безопасности при работе с электричеством
Перед началом работы сложную схему подключений электроприборов надо обесточить полностью, без исключений. Результатом отступления от правил электробезопасности может стать:
- удар электрическим током, ожоги, поражение глаз;
- выход из строя в результате действия токов короткого замыкания не отключенных электрических приборов;
- пробой изоляции электропроводки, коммутационной арматуры в щитке;
- пожар.
Выбор нового выключателя – советы при покупке
В тех случаях, когда источником проблем с освещением является выключатель, потребуется заменить его на новый. Отправляясь в магазин строительной техники, обязательно возьмите с собой старый коммутатор. Это позволит быть уверенным, что новая модель по своим размерам подойдет для имеющегося разъема. К слову, если ранее был клавишный инструмент, то это не значит, что покупать необходимо только такое же оборудование. Так, отлично подойдет сенсорный выключатель, либо выключатель с плавной регулировкой света.
Подключение нового выключателя производится в порядке, полностью противоположном демонтажу старого. Квартира, естественно, полностью обесточивается, после чего разбирается непосредственно само устройство. Далее подключаются провода, делать это надо в тех же местах, где они были подключены на старом выключателе. После этого устанавливается блок в подрозеточный проем, закрепляемый четырьмя винтами.
Остается лишь закрепить декоративную рамку и клавиши. На этом работа может считаться полностью выполненной. Включив рубильник в распределительном щитке, убеждаемся, что все работает на ура.
Инструкция по замене выключателя света
Перед тем как сменить новый выключатель света в квартире, необходимо демонтировать старый клавишный прибор и убедиться в исправности проводки.
Как снять старый выключатель?
Демонтаж старого выключателя производится в соответствии с пошаговой инструкцией:
- Снять клавишу и верхнюю крышку.
- Отсоединить провода с помощью отвертки, откручивая болты на клеммах.
- Подать питание на распределительном щитке и найти фазный провод с помощью индикатора.
- Отключить напряжение в сети.
- Промаркировать фазу изоляционной лентой либо другим способом.
- Ослабить винты, удерживающие распорные лапки.
- Извлечь прибор из подрозетника.
Схема демонтажа старого выключателя
В некоторых случаях последовательность будет обратной — отсоединить провода можно только после того, как выключатель извлечен. Это зависит от конструктивных особенностей устройства.
Демонтаж наружного переключателя производится в аналогичном порядке. Разница лишь в том, что вместо ослабления винтов распорных лапок здесь выкручиваются шурупы, которыми прибор крепится к стене.
Видеоинструкцию по демонтажу старого выключателя можно посмотреть на канале «Парни из Камня. Ремонт квартиры своими руками».
Проводим подготовку к подключению
Прежде чем подключать новое устройство, необходимо выполнить следующие подготовительные операции:
- Ослабить винтовые клеммы, чтобы провода легко входили в отверстие.
- Выкрутить винты распорных лапок так, чтобы выключатель свободно помещался в подрозетник (для устройств наружного типа эта операция не потребуется).
- Выполнить зачистку проводов при их замене (если состояние старого электрического кабеля хорошее, зачищать его не нужно).
Схема и подключение с одной кнопкой
После того как все подготовлено, можно выполнять монтаж прерывателя с одной клавишей, следуя подробному алгоритму:
- Изучить маркировку на клеммах одноклавишного выключателя. Фазный провод должен быть присоединен к контакту L, второй конец кабеля — к разъему 1 соответственно.
- Вставить оголенные провода в контактные отверстия и затянуть винты клемм. Не стоит прилагать слишком большие усилия, иначе можно сорвать резьбу.
- Установить выключатель в подрозетник строго горизонтально без перекосов.
- Зафиксировать устройство раздвижными лапками, затянув винты.
- Проверить правильность работы осветительных приборов, включив автомат на электрощите.
- Если выключатель работает правильно, установить крышку и клавиши.
Схема и подключение с двумя кнопками
Алгоритм установки выключателя с двумя клавишами:
- Подсоединить фазный провод к контакту L, оставшиеся два конца — к разъемам 1 и 2 в соответствии с маркировкой.
- Затянуть крепженые винты (на пружинных клеммах эта операция не требуется).
- Разместить выключатель в подрозетнике.
- Затянуть винты раздвижных лапок, исключив даже минимальные зазоры.
- Убедиться что устройство работает корректно, подав питание.
- Установить крышку и обе клавиши.
Пошаговая инструкция по установке двухклавишного выключателя приведена в фотогалерее:
Нестандартная ситуация
Нередки случаи, когда провод внутри подрозетника слишком короткий. Его длины не хватает, чтобы подключить новый выключатель. Такие нестандартные ситуации возникают в старых домах, где электроприборы уже подвергались замене несколько раз, и проводка пришла в негодность. В этом случае кабель необходимо нарастить.
Для этого потребуются дополнительный инструмент и расходные материалы, а именно:
- молоток;
- зубило;
- шпатель;
- двухжильный провод длиной 10–15 см;
- немного шпатлевки или гипса;
- изоляционная лента.
Сращивать между собой можно только провода одних и тех же типов. Медный кабель соединять с алюминиевым нельзя — это может привести к окислению в зоне контакта, снижению проводимости и перегоранию проводки.
Наращивание кабеля выполняется в следующей последовательности:
- Определить, в каком направлении проложен кабель в стене.
- Аккуратно освободить отрезок провода длиной около 10 см с помощью молотка и зубила.
- Отрезать кусачками участок поврежденного кабеля.
- Зачистить концы нового и старого кабеля, полностью сняв изоляцию на участке не менее 2 см.
- Туго скрутить защищенные провода между собой.
- Плотно обмотать оголенные участки изоляционной лентой.
- Утопить соединенный кабель в канал.
- Замазать поврежденный участок гипсом или шпатлевкой.
После того, как раствор полностью затвердеет (через 15–20 минут), можно продолжать работы по установке нового выключателя.
Снятие напряжения с рабочего места
Любые работы в квартире, связанные с электричеством, необходимо начинать с обесточивания рабочего участка. Если у вас есть отдельный автомат на каждое помещение, то отключите именно тот, от которого запитана данная комната, где будете снимать выключатель. В случае, когда на квартиру имеется один общий вводной автомат, отключите его и примите меры, чтобы никто не мог включить обратно. Будет хорошо, если он находится на входе в квартиру. А вот когда автомат расположен на общей площадке, лучше повесить плакат «Не включать!» либо поставить кого-то подежурить.
При помощи индикаторной отвёртки проверьте, что на рабочем месте действительно отсутствует напряжение. Как это сделать правильно? Сначала проверьте рабочее состояние индикаторной отвёртки на участке, который заведомо известно, что находится под напряжением, например, в распределительном щитке на площадке. При соприкосновении с фазным проводом, индикаторное окошко засветилось, значит, отвёртка исправна. Теперь вернитесь в комнату и проверьте отсутствие напряжения в распределительной коробке, прикасаясь к проводам питающей сети. Индикаторная отвёртка не светится, значит, всё в порядке, рабочий участок вы обезопасили и можете спокойно снимать выключатель со стены.
Как разобрать выключатель
Из инструмента нам понадобится лишь плоская отвертка, подойдет индикаторная.
Начинаем разбирать выключатель:
1. Первым делом отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте проведения работ!
2. Основной секрет, который нужно знать если вы хотите разобрать выключатель, это необходимость в первую очередь снять клавишу (или клавиши если их несколько). Для этого попробуйте взяться сбоку за выступающие части клавиши и сжав, потянуть ее на себя. На изображениях ниже представлен этот способ снятия клавиши с выключателя Wessen серии Прима. В данном случае при нажатии выходят из пазов осевые направляющие клавиши, после чего она с легкостью снимается.
3. В случае если не удается взяться за клавишу с боков, попробуйте ухватится за любую выступающую часть и потянуть на себя, часто клавиша закреплена в механизме выключателя без фиксатора и ее достаточно просто вытянуть. Пример этого представлен на изображениях ниже – где с двухклавишного выключателя abb niessen olas мы, таким способом, поочередно снимаем клавиши.
4. Если у вас не получилось таким образом отсоединить, то необходимо, предельно аккуратно, поддеть клавишу прямой отверткой
Действуйте осторожно, чтоб не испортить внешний вид выключателя
5. После того как благополучно была снята клавиша, необходимо отсоединить рамку выключателя. Чаще всего встречается три варианта крепления рамки к механизму.
Первый тип мы видим у выключателей Wessen серии Прима, где рамка сплошная и прикреплена к механизму c помощью двух болтиков, которые необходимо открутить, чтоб ее снять.
Второй тип крепления рамки к механизму, мы можем видеть у выключателя ABB Niessen Olas. Здесь для фиксации используется специальный крепежный элемент, который для фиксации рамки устанавливается в пазы суппорта и легко вынимается при разборе. Для этого необходимо просто потянуть его на себя или вытащить поддев плоской отверткой.
Третий тип крепления можно наблюдать у модульных механизмов выключателей ABB Niessen Zenit, в этом случае на самой рамке имеются «лапки», фиксирующие рамку в суппорте выключателя. При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.
При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.
6. Когда рамка убрана, достаем механизм из подрозетника, для этого откручиваем удерживающие винты, расположенные по бокам. Так же механизмы выключателей могут быть зафиксированы в монтажной коробке, с помощью собственного крепежа, распорного типа, в этом случае ослабляем отвечающие за это винты на механизме, на изображении ниже они отмечены.
7. Последний этап, это отсоединение проводов от механизма выключателя. В зависимости от типа крепления, будь то винтовые зажимы или пружинные клеммы, технология различается. В случае винтовых зажимов, ослабляем болты в клеммах и достаем провода.
А если у выключателя самозажимные клеммы, то необходимо нажать на соответствующие рычажки и вытянуть провода из клемм.
На этом все, выключатель разобран и отсоединен.
Нюансы разборки выключателей популярных марок
Конструктивные особенности есть не только в разных видах выключателей, но и среди продукции разных производителей. Основные нюансы, которые необходимо учесть.
- Makel. Рамка выключателя фиксируется специальными упругими элементами, которые уходят вглубь. Чтобы добраться до них, нужно потянуть накладку на себя. Также стоит учесть, что винты находятся с внутренней стороны, поэтому доступ к ним будет только после вытаскивания механизма из подрозетника.
- Legrand. Этот производитель оснащает продукцию лепестками-фиксаторами, которые удерживают в подрозетнике. Эти фиксаторы перед демонтажом необходимо ослабить.
Как починить выключатель света – инструкция по ремонту
Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.
Технология ремонта
Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки
- Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
- Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
- Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
- Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
- Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
- Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
- Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
- Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
- Осуществите подключение проводов, а также установку корпуса в подрозетник.
- Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.
Видео инструкция по сборке корпуса
Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.
Практические советы
- Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
- Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
- Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
- Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.
Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками. Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!
Также читают:
Видео инструкция по сборке корпуса
samelectrik.ru
Основные виды выключателей света
Существуют два основных вида конструкции крепления на стену, которых принципиально отличаются:
- для скрытой проводки;
- для наружной проводки.
Для того чтобы не допустить ошибок:
- короткого замыкания;
- перегорания дорогостоящих осветительных приборов, энергосберегающих, светодиодных или люминесцентных ламп;
- сгоранию изоляции в распределительной коробке или стене;
- поражения электрическим током.
- Ознакомиться с основными правилами мер безопасности. Перед тем как снять выключатель, надо изучить конструкции их крепления и подключения. Изделия для наружной проводки крепятся обычными дюбелями и саморезами, через крепежные отверстия корпус прижимается к стене. Для моделей внутренней проводки технологии крепления сложнее. В конструкции корпуса предусмотрен механизм раздвижных планок, которые фиксируют корпус с двух противоположных сторон в заранее проделанном отверстии диаметром от 67-70 мм.
Наши читатели рекомендуют!
Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
- Независимо от типа переключателя света, с какой целью приходится его разбирать, в первую очередь на распределительном щите, отключается защитный автомат. Это делается в целях безопасности, чтобы исключить возможность поражения электрическим током работающих людей. Надо убедиться в правильности сделанных отключений, щелкните клавишами несколько раз, осветительные приборы не должны работать. На автомат защиты в распределительном щите по требованиям ПУЭ (Правила устройства электроустановок) надо повесить табличку «не включать работают люди». Желательно закрыть шкаф и держать ключи у себя, чтобы посторонние не имели доступа к переключениям. Выполнив эти мероприятия можно приступать к разборке самого выключателя.
Пошаговая инструкция разбора
А теперь подробно о том, как снять переключатель:
- Первым делом необходимо снять клавишу. По идее, она должна сняться, если снизу большим пальцем прижать клавишу, а сверху остальными пальцами потянуть её на себя. В некоторых моделях, клавиши сидят достаточно плотно, тогда придётся слегка поддеть её сбоку плоской отвёрткой. Делайте это аккуратно, чтобы не поцарапать защитную рамку и саму клавишу. Если у вас выключатель с двумя или тремя клавишами, снимите и уберите их по очереди.
- Теперь снимите защитную рамку. В некоторых моделях она крепится при помощи двух винтиков, открутите их крестообразной отвёрткой. Иногда крепление рамки осуществляется за счёт пластиковых защёлок, в этом случае ещё проще, достаточно отжать их.
- Сняв все защитные пластиковые элементы, мы подобрались к рабочему механизму выключателя. По бокам имеется два распорных винтика, открутите их и достаньте рабочую часть из подрозетника. Есть ещё вариант, когда для фиксации рабочего механизма в подрозетнике применяются не распорные винты, а распирающие лапки. Их надо немного ослабить, уменьшив угол распора.
- Осмотрите внимательно разобранный выключатель, особенно места подсоединения проводов, на предмет обнаружения слабого контакта, подгорания, оплавления. Отсоедините жилы проводов от контактных отверстий. Чтобы потом ничего не перепутать сразу при помощи изоляционной ленты наметьте провод, который был фазный и подсоединялся к входящему контакту выключателя. Если вы обнаружили, что жилы проводов окислены, зачистите их с помощью наждачной бумаги и подсоедините снова. В случае, когда обнаружено, что в результате плохого контакта отгорела жила провода, необходимо её перезаделать, при помощи ножа снять изоляцию на 1 см и закрепить в контактном отверстии.
На этом видео показано как разбирается одноклавишный:
и двухклавишный выключатель:
Разбирая выключатель, запоминайте последовательность действий. Если с самим коммутационным аппаратом всё в порядке (не оплавился и готов к дальнейшей эксплуатации), собирать его нужно будет в обратном порядке. В случае, когда обнаружены повреждения самого выключателя (например, оплавлена контактная часть), и не пытайтесь что-нибудь восстанавливать, сразу же отправляйтесь в магазин за новым аппаратом.
При облицовочных ремонтных работах в квартире возникает необходимость в демонтаже выключателя со стены. Это связано с тем, что покрасить стены и поклеить обои в квартире, не снимая выключатели можно, но аккуратно не получиться. Также при необходимости замены выключателя на другую модель, может оказаться, что рамка нового, несколько меньше и тогда вокруг него будет образован кант из голой стены.
Конструктивные особенности
Несмотря на разнообразие видов розеток под витую пару, их конструкция практически идентична, за исключением небольших деталей. Для примера приведем типичное внешнее однопортовое устройство.
Рис. 1. Основные элементы внешней розетки RJ-45
Обозначения:
- А – пластиковая крышка.
- В – основание.
- C – функциональная плата с установленным на нее стандартным разъемом.
- D – конвекторы для подключения витой пары.
- Е – стяжка для фиксации кабеля.
- F – разъем под коннектор.
Внешне розетка напоминает телефонную стандарта RJ-11, основное отличие заключается в количестве контактов разъема, их восемь, а не четыре. Соответственно, компьютерная розетка может быть использована как телефонная, но не наоборот.
У различных видов устройств могут быть незначительные характерные особенности, но в целом концепция конструкции остается неизменной.
Как правильно демонтировать розетку
Итак, рассмотрев основные технические характеристики розеток и их виды, можно приступать к главному, как снять розетку со стены. Для этого вам следует понадобятся:
- маленькая отвертка с пластиковой ручкой,
- изолента,
- резиновые перчатки,
- тестер.
Вот пошаговая инструкция:
- Первым делом необходимо обесточить квартиру. При этом следует проверить несколько раз, что электрика на самом деле обесточена. Для этого можно использовать тестер.
- В зависимости от вида розетки осуществляется демонтаж декоративной крышки. Она может закрепляться шурупами или защелками. В отечественных розетках используется винт.
- Затем выкручиваются крепления розетки. Если лапки подвижные, то при откручивании винта она станет доступной к изъятию.
- Аккуратно следует вытянуть всю конструкцию розетки и посмотреть, как закреплены
И сомневаетесь в своих силах? Советы опытных специалистов помогут избежать ошибок при выполнении работы в сложных местах: вокруг выключателей и розеток.
Клеить обои вокруг розеток и выключателей не так то и сложно
