Как поменять лампочки заднего фонаря на Рено Логан 2

Тюнинг задней оптики

Сегодня торговая сеть предлагает хромированные или черные аналоги классических задних фонарей. В них устанавливают светодиоды, биксеноновые лампы. Кроме того, используют разные накладки, способные придать автомобилю оригинальный вид.

А можно сделать тюнинг фар самостоятельно и без больших финансовых трат. Вот такие задние фары на свой Renault logan 2 может сделать каждый, у кого есть желание и руки на месте.


Самостоятельно тюнингованные фары

Светодиоды можно установить вот по этой разделительной линии.


Определение места установки светодиодов

Соединяются светодиоды последовательно группами по 4 штуки, так как каждый из них питается напряжением 3 В. При этом надо помнить, что к коротким ножкам подключается минус, а к длинным — плюс.


Подключение светодиодов

Часть перегородки придется сломать, используя для этого пассатижи. Если этого не сделать, то не получится плавно изогнутого контура.


Демонтаж мешающей перегородки

Паяльником в корпусе фонаря прожигаются отверстия, в которые устанавливаются светодиоды. Для их закрепления используется термоклей, например, из FIX PRICE.


Используемый инструмент
Вот такие получаются отверстия

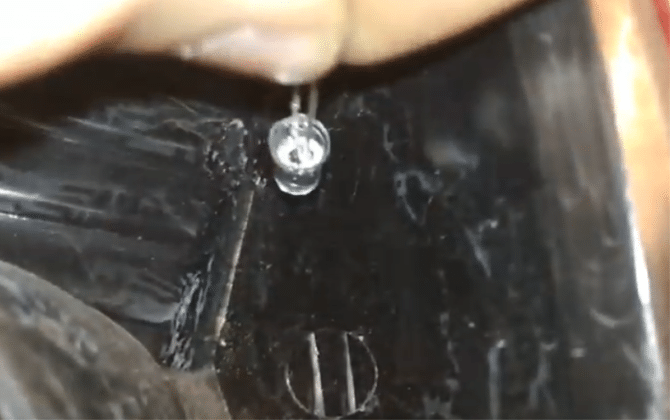

Вставляем светодиоды

Вот так фара выглядит в выключенном состоянии


Вид фары с установленными, но не включенными светодиодами

А вот так после включения светодиодов


С включенными светодиодами фара выглядит так

Безусловно работа требует усердия, усидчивости и внимания. Но полученный результат того стоит.

Суммарные расходы на всё выглядят следующим образом:

  • 100 шт. светодиодов — 60 руб.
  • Термоклей из фикспрайса — 50 руб.
  • 4 м двужильного провода сечением 0,5 — 50 руб.

ИТОГО — 160 руб.

Замена перегоревшей лампочки, как и тюнинг фары по силам выполнить каждому водителю. При этом не требуется никаких особых знаний и приспособлений: достаточно следовать нашим рекомендациям. Чтобы проделанная работа была качественной, необходимо использовать только рекомендованные производителем автомобиля лампы. При соблюдении этих требований ваш автомобиль будет долго радовать ваш взгляд и удивлять окружающих автолюбителей.

Реле и предохранители под капотом

Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.

Схема

Обозначение

  1. Клемма аккумулятора
  2. Диод компрессора кондиционера
Ef140А Правый элемент обогрева ветрового стекла
Ef240А Левый элемент обогрева ветрового стекла
Ef350А ABS/ESP
Ef460А Иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef560А Питание цепей предохранителей в салоне F11, F23 — F27, F34 и F39
Ef630А ABS/ESP
Ef730А Обогрев заднего стекла и зеркал
Ef815А Противотуманные фары передние
Ef915А Обогрев сидений
Ef1015А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера )
Ef1125А Предохранитель для реле системы управления двигателем
Ef1240А Электровентилятор системы охлаждения
Ef1315А Система управления двигателем
Er135А Реле левого обогрева стекла
Er235А Реле правого обогрева стекла
Er320А Реле топливного насоса
Er420А Реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er535А Реле управления двигателем

Замена ламп световых приборов, виды ламп

Не прикасайтесь к стеклянной части лампы, так как кожный жир значительно сократит срок службы лампы

Если вы случайно прикоснулись к стеклянной поверхности лампы, необходимо осторожно протереть ее тряпкой, смоченной в метиловом спирте, а затем высушить перед установкой

Предупреждение! Дайте лампе полностью остыть, прежде чем приступать к выполнению процедуры снятия, если головные фары только что были включены.

Всегда используйте бумажное полотенце или сухую чистую тряпку при установке новой лампы, чтобы избежать получения травм в случае повреждения лампы, а также чтобы увеличить срок службы лампы.

Лампы применяемые на Renault Logan

Наименование Обозначение по ЕЭК Мощность, Вт Позиция на фото
Блок-фара:
лампа дальнего/ближнего света Н4 60/55 1
лампа переднего указателя поворота PY21W 21 5
лампа габаритного света W5W 5 7
Лампа противотуманной фары Н11 55 2
Лампа бокового указателя поворота: WY5W 5 6
с белым рассеивателем с оранжевым рассеивателем W5W 5 7
Задний фонарь:
лампа указателя поворота P21W 21 4
лампа габаритного света и сигнала торможения P21/5W 21/5 3
лампа противотуманного света P21W 21 4
лампа света заднего хода P21W 21 4
Лампа дополнительного сигнала торможения P21W 21 4
Лампа фонаря освещения номерного знака W5W 5 7
Лампа фонаря освещения багажника W5W 5 7
Лампа плафона освещения салона W5W 5 7
Лампа индивидуального освещения W5W 5 7
Лампа фонаря освещения вещевого ящика W5W 5 7
Лампа подсветки прикуривателя W1.2W 1,2 8
Лампа подсветки блока управления вентиляцией, отоплением и кондиционированием W1.2W 1,2 8

то-же на картинке

Замена ламп блок-фары — дальнего и ближнего света

Снимите крышку А. Отсоедините разъем лампочки 1. Отсоедините пружинный фиксатор 4 и извлеките лампочку.

Тип лампочки: Н4.

Замена лампы габаритного фонаря

Поверните на четверть оборота патрон 2, чтобы извлечь лампочку.

Тип лампочки: W5W.

Замена ламп указателей поворота

Поверните на четверть оборота патрон 3, чтобы извлечь лампочку.

Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W.

Тип лампочки: PY21W.

Чистка фар

Фары оборудованы стеклом из поликарбоната.

Для чистки следует использовать мягкую ткань или вату.

Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой.

Закончите чистку, осторожно вытирая мягкой сухой тканью. Использование моющих средств, содержащих спирт, запрещено

Использование моющих средств, содержащих спирт, запрещено.

Замена ламп задних фонарей

Выкрутите винты 1 и извлеките блок задних фонарей.

Снимите пеноматериал 2.

Отсоедините патрон, нажав на фиксатор 3.

4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W.

Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W.

Замена лампы дополнительного стоп-сигнала

Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек.

Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку.

Тип лампочки: Р 21W.

Замена лампы фонаря освещения номерного знака

Освободите патрон 9 с помощью инструмента типа плоской отвертки.

Отсоедините отражатель для доступа к лампочке 10. Тип лампочки: W5W.

Применяемые Лаппы на автомобиль Рено Логан, первого и второго поколения

Какие лампы ставит в фары Рено Логан

Рено Логан — экономный седан, разработанный Французской фирмой в 1998 году. В России продажи данной модели были начаты в 2004 году. Логан очень востребован не только в нашей стране, но и в ряде других стран, таких как Румынии, Индии, Марокко, Иране и Колумбии. В зависимости от рынка, Логан может реализовываться под марками Dacia, Renault и Nissan. Первый кузов этой модели был седан.

Но в 2006 году на Французском автосалоне были показаны кузова универсал и грузовой фургон. Логан в кузове хэтчбек уже назывался Рено Сандеро.

Главной задачей конструкторов была доступная цена данного автомобиля и конкурентоспособность таким моделям, как Fiat Albea, Hyundai Accent и т.д. Первый рестайлинг был сделан 2008 году, изменения были минимальны, как внутри, так и внешне.

Новое поколение Логан было выпушено в 2012 году. Машина получила новую внешность, она стала чуть длинней и уже.

Для того чтоб Логан оставался по прежнему дешевым, конструкторам пришлось отказаться от сложных выштампованных деталей кузова. В минимальном наборе опций нет подушек безопасности, электроусилителя руля и электростеклоподъемников.

Так же было решено не создавать новые моторы для второго поколения модели, а оставить хорошо показавшие себя, проверенные временем двигателя. В комплектациях Рено Логан не устанавливался ксенон, в фарах всегда были галогеновые лампы, по этому свет оставлял желать лучшего.

Так как свет напрямую влияет на безопасность движения, водителю необходимо знать какие установлены лампы, а так же умение их заменить.

Маркировка ламп Рено Логан

Лампы устанавливаемые на рено Логан

1 Лампа ближнего и дальнего света — галогеновая лампа Н4; мощность 60/55 ватт. Цилиндрической формы, с тремя электрическими контактами. Имеет две нити накаливания.

2 Лампа передние противотуманные фары — галогеновая лампа Н11 мощностью 55 ватт. Лампа Г образной формы с пластиковым цоколем, с двумя контактам.

3 Лампа заднего габарита и сигнала тормоза — двухконтактная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.

4 Лампа заднего хода и указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт.

5 Лампа переднего поворота — желтая одноконтактная лампа накаливания PY21W, мощностью 21 ватт.

6 Лампа повторителя поворота — бесцокольная одноконтактная лампа W5W желтого цвета, мощностью 5 ватт.

7 Лампа освещения номерного знака, багажника, вещевого ящика и переднего габарит а — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

8 Лампа освещения регулятора печки — маленькая бесцокольная лампа C3W мощностью 3 ватт.

Лампы Логан передняя частьЛаппы для задней части Рено Логан

Какие лампы стоят на Рено Логан 2

Рено Логан никогда не относилось к числу дорогих и премиальных машин. Но тем неимение у нее достаточно большой спрос и она востребована. И для владельцев этой машины полезно будет знать, какие разновидности ламп в ней применяются. Также будет нужным статья замена дворников Рено Логан 2

Мы можем порекомендовать лампы в ближний и дальний свет фар таких производителей как: Osram Night Breaker, Philips X-Treme Vision, Koito Whitebeam

лампы osram philips koitoРено Логан 2

Типы ламп Рено Логан 2

Лаппа ближнего света — галогеновая лампа Н7 мощность 55 ватт. Цилиндрической формы, с двумя контактами.h7 галогеновая лампа Лампа дальнего света — галогеновая лампа Н1 ; мощность 55 ватт. Лампа Н1 меньшего размера. Небольшим стеклянным цилиндром на конце, где находится нить накаливания.h1 лампа Лампа габаритного света и дневного ходового огня — бесцокольная двухконтактная лампа накаливания W21/5W, мощностью 21/5 ватт.Лампа габаритного света и дневного ходового огня Лампа указателя поворота, заднего хода и задней противотуманной фары — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.p21w лампа Лампа в противотуманной фары — галогеновая лампа Н16. Г образная, двух контактная лампа, мощностью 19 ватт с пластиковым цоколем.Лампа в противотуманной фары Логан Лампа сигнала торможения и габаритного света — двухконтактная лампа накаливания с металлическим цоколем P21/5W, мощностью 21/5 ватт.P21/5W Лампа освещения номерного знака, багажника, вещевого ящика и освещения салона — маленькая одноконтактная лампа W5W, мощностью 5 ватт.W5W

Установка заглушки ограничителя двери

Одним из недостатков Рено Логан второй версии является отсутствие заглушки на дверях в месте крепления дверного ограничителя. Решить данную проблему можно вполне простым способом, достаточно лишь приобрести заглушку. Стоит отметить, что сделать это можно посредством заказа в интернете.

Заглушка на двери Renault Logan

Сам процесс установки не занимает слишком много времени. Для начала необходимо снять болт крепления (ТОРКС)

На данном этапе следует всё делать аккуратно, поскольку болт может быть затянут слишком туго, и при неосторожном движении можно сорвать резьбу. Затем устанавливаем заглушку и возвращаем всё на свои места

Как поменять лампу в дополнительном стоп-сигнале Renault Logan

Вначале открываем крышку багажника,

Внутри багажника есть отверстие задней полке — через него поворачиваем лампу против часовой стрелки.

И вынимаем ее вместе с патроном. В свою очередь нажимаем на лампу и поворачиваем ее против часовой стрелки, после чего вынимаем.

Установка в обратной псоледователньости.

ПОДЕЛИТЬСЯ СТРАНИЦЕЙ

ПОИСК ПО САЙТУ

Приветствую! Меня зовут Михаил, хочу высказать свою благодраность Вам и вашему сайту.

Благодаря вам самостоятельно удалось вывести царапины, которые поставила жена на парковке.

Началось все с того, что моя жена сдала на права и стала частенько брать мою машину, чтобы доехать до ближайшего торгового центра. Ничего не предвещало беды, но в один день она со слезами на глазах сказала, что теранулась на парковке о какой-то столб. Я до сих пор не понимаю, как это нужно было умудриться сделать, но у женщин все возможно, сами понимаете)) Царапина была достаточно глубокая, а денег и времени чтобы заморачиваться с покраской не было. По-этому на царапину я просто забил.

Неделю назад наткнулся у вас на блог Артема Шевченко, который в своей статье рассказал, как избавиться от царапин за 10 мин. Сначала не поверил, но все же решил попробовать и ничуть не пожалел. Способ сработал на все 100, от царапины не осталось и следа, вот прямо вообще ничего не видно ни под каким углом.

В вобщем сохраню интригу, для тех кто хочет быстро избавитьвиться от цапапин, заходите и читайте статью у Темы в блоге, гарантирую, вы не пожалеете.

Замена лампочки заднего стоп сигнала на Рено Логан своими руками

Стоп-сигнал в немалой степени увеличивает безопасность движения на автомобиле

Сейчас на всех современных машинах помимо основных огней, применяется дополнительный стоп-сигнал, это привлекает внимание попутных водителей. Но, что же делать, если он не работает на Renault Logan

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!
  • 1 Замена лампочки стоп-сигнала 1.1 Замена лампы стоп-сигнала на Рено Логан в новом кузове
  • 1.2 Замена лампы дополнительного стоп-сигнала
  • 1.3 Выбор лампы 1.3.1 Светодиодные лампы

2 Стоп-сигнал не горит, почему?

2.1 Не горит лампа стоп-сигнала дополнительного фонаря

3 Заключение

Замена лампочки стоп-сигнала

Итак, мы убедились, что лампочка все-таки сгорела.

Заменить лампочку в основном стоп-сигнале не сложнее чем лампу ближнего света. В таком случае необходимо отключить аккумулятор, и приступить к работе по замене. Для этого нужно произвести следующие манипуляции:

  1. Открываем багажник.
  2. Отгибаем обивку багажника.
  3. Отсоедините жгут проводов от задних габаритов (если у Вас сгорела лампа переднего габарита, то читайте материал: замена переднего габаритного огня на Рено Логан).

Отсоединяем жгут питания

Отмечены стрелками два барашка

Снятие блока задних габаритных огней

Собираем все обратно, на другой фаре работа производится аналогично. Почти аналогично происходит замена лампочки подсветки номера.

Замена лампы стоп-сигнала на Рено Логан в новом кузове

Замена аналогична, только немного изменились крепления задних габаритных огней. Задние габариты крепятся одним барашком, который необходимо открутить. После этого потяните фару на себя.

Замена лампы дополнительного стоп-сигнала

Делается всё максимально просто. Замена производится из багажника.

  1. Для замены поворачиваем налево плафон (против часовой стрелки) и извлекаем его с посадочного места.

Крути против часовой стрелки, как на фото

Извлекаем плафон и лампу

Извлекаем лампу из патрона

Выбор лампы

  1. Для дополнительного стоп-сигнала производитель рекомендует использовать галогеновые лампы с маркировкой P21W. Мощность этой штатной лампочки 21 Вт, напряжение 12 В.
  2. Для стоп-сигналов на Рено Логан используются однонитевые варианты.

Важно правильно подбирать лампы для замены. Одними из лучших считаются Osram Original Line 12V. Они отличаются длительным сроком службы

При этом не происходит снижения светимости, а также не тускнеет колба

Они отличаются длительным сроком службы. При этом не происходит снижения светимости, а также не тускнеет колба.

Другой вариант галогеновых ламп Philips VisionPlus P21W. Они обычно продаются в упаковках по 2 штуки. Могут использоваться не только для дополнительных стоп-сигналов, но и для габаритов.

Светодиодные лампы

Светодиодная лампа в заднем стоп-сигнале

Многие автолюбители стремятся устанавливать светодиодные лампы

При выборе такого источника освещения обращайте внимание на светимость. Она не должна быть излишне высокой, чтобы не слепить едущих сзади водителей. Подбирайте приборы со светимостью 2000-3000 К

Подбирайте приборы со светимостью 2000-3000 К.

Стоп-сигнал не горит, почему?

Стоп-сигнал является частью энергосистемы автомобиля. При появлении проблем, нужно проверить эту систему. Начинают, с блока предохранителей.

На Логан за эти лампы отвечает предохранитель F3. Вот его и смотрим.

Не горит лампа стоп-сигнала дополнительного фонаря

Если, у вас не горит только дополнительный фонарь, то имеет смысл сразу переходить к проверке провода идущего на него.

В некоторых случаях он может переломиться, для исключения такой возможности прозвоните его. Причиной может стать не очень хороший контакт между проводом и фишкой фонаря. После зимы контакты часто окисляются, что становится причиной плохого токопропускания. Чтобы, не сталкиваться с такой проблемой, необходимо регулярно чистить клеммы и покрывать их специальной смазкой.

Любой водитель без особых проблем сможет при необходимости поменять лампу дополнительного стоп-сигнала. Для этого не потребуются вообще никакие инструменты. Для замены стоп-ламп в задних фонарях потребуется специальная отвертка (фаза 1). Срок службы установленного осветительного прибора зависит от его качества. Приобретайте только рекомендованные модели ламп.

Возможные неисправности освещения при торможении


Продолжать движение, когда на Рено Логан не горит стоп-сигнал при торможении, тогда вы будете подвергать себя и других участников движения опасности, поэтому необходим периодический контроль над исправностью этих приборов. Среди видов неполадок наиболее часто встречаются такие проблемы:

  1. При торможении не горит один фонарь;
  2. При включении не горят оба фонаря сигналов торможения;
  3. Не работает дополнительный фонарь торможения.

Так как функционирование этих приборов напрямую связана с электрической сетью автомобиля, то в первую очередь обращают внимание на её состояние. Нужно проверить исправность предохранителя F3, который отвечает за цепь подачи питания для ламп торможения

Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели. Его мощность рассчитана для прохождения тока силой до 10 ампер. Косвенным подтверждением его выхода из строя, является тот случай, когда не работает ни один фонарь.

Проверить его можно установкой заведомо исправного предохранителя или с помощью измерительного прибора типа мультиметр или тестер. Если его замена не внесла изменений и фонарь по-прежнему не работает, то поиск необходимо продолжить. Дальнейшим шагом должна стать проверка состояния электропроводки машины на предмет обрыва провода.

Процесс замены

Как заменить лампы птф на lada largus своими руками С лампочками разобрались, нужные куплены, можно приниматься за замену, которая в автомобилях с разными кузовами несколько отличается.

В кузове седан

В этом автомобиле, как я указывал выше, есть основные (по бортам) и дополнительный (за задним стеклом в салоне) указатели торможения. В основных используются по одной лампе с каждого борта, в дополнительном установлены пять миниатюрных лампочек W5W. Начнем с бортовых.

Замена лампочек в основных фонарях

Для работы нам понадобятся:

  1. Две лампы P21W.
  2. Умелые руки.
  3. Аккуратность.

Открываем багажник и находим две поворотные клипсы крепления задней крышки осветительного прибора. На фото ниже показана верхняя.

Поворачиваем клипсы и снимаем их. Теперь можно снять и заднюю крышку.

Снятая крышка на ФФ2 с кузовом Седан

Заглядываем внутрь и видим два фиксатора, которые я обвел кривыми красными кружками.

Фиксаторы крепления

Отжимаем фиксаторы и вынимаем осветительный прибор в салон. При этом провода питания можно не отсоединять.

Важно! Снимая фонарь, необходимо соблюдать осторожность, поскольку фиксаторы легко обломить, но сложно отремонтировать. Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

  • сигнал торможения;
  • задний ход;
  • сигнал поворота (желтая);
  • габаритный свет.

Получается, что нам нужна верхняя, которую я указал стрелкой.

Слегка утапливаем лампу и поворачиваем ее против часовой стрелки. На место сгоревшей устанавливаем новую – так же нажимаем и поворачиваем, но уже по часовой стрелке. Монтируем на место фонарь, проследив, чтобы защелки сработали, ставим крышку и фиксируем клипсами. Проделываем аналогичную операцию на другом фонаре.

Замена лампочек в дополнительном стоп-сигнале

Дополнительный фонарь стоп-сигнала в Форд Фокус 2 с кузовом Седан установлен в салоне в верхней части заднего стекла и закрыт кожухом. Прежде всего снимаем кожух. Для этого поддеваем его пальцами, начиная снизу, и срываем с защелок.

Получаем доступ к фонарю. Он крепится при помощи двух защелок, расположенных по бокам. Отжимаем их и снимаем стоп-сигнал.

Теперь нужно снять защитное стекло. Оно крепится при помощи боковых защелок, которые отжимаем небольшой плоской отверткой. Стекло снято.

Перед нами 5 лампочек типа W5W, которые снимаются простым выдергиванием. Снимаем сгоревшие и на их место ставим новые.

Устанавливаем на место защитное стекло, проследив, чтобы оно защелкнулось, подключаем колодку питания, если она снималась. Осталось поместить осветительный прибор на его штатное место и закрыть декоративным колпаком.

Хэтчбек и Универсал

Для замены ламп указателя торможения на Ford Focus II Универсал и Хетчбек понадобятся:

  1. Крестообразная отвертка.
  2. Лампы P21/5W с красной колбой.

Открываем дверь багажника. При помощи отвертки отворачиваем два самореза.

Демонтаж заднего фонаря на Форд Фокус 2 Хетчбек и Универсал

Аккуратно тянем фонарь на себя, выводя из зацепления сначала верхний, потом нижний фиксаторы.

Перед нами патрон лампы стоп-сигнала. Поворачиваем его против часовой стрелки и вынимаем из гнезда вместе с лампой. Лампу слегка утапливаем и тоже поворачиваем против часовой стрелки. Теперь она легко вынимается. Ставим на ее место новую, утапливаем и поворачиваем по часовой стрелке. Устанавливаем на место патрон, монтируем осветительный прибор и фиксируем его саморезами.

Типовые неисправности

Предлагаем рассмотреть наиболее распространенные неисправности задних фонарей Рено Логан 1.

Плата. Несмотря на то что автомобиль предполагался как бюджетный, к надежности платы фар конструкторы подошли исключительно серьезно. Питание ламп выполнено не тонюсенькими дорожками или даже проводами, а буквально шинами, которые сжечь нереально, даже вставив вместо предохранителя лом и замкнув их накоротко.

Единственная неприятность, которая может случиться, – окисление или подгорание контактов патронов. Снимаем лампочку, осматриваем контакты, при необходимости чистим. С патроном может быть еще одна проблема – проседание нижнего контакта, который одновременно является поджимающей пружиной. Если правильно установленная лампа «болтается», то этот контакт нужно немого выгнуть наружу шилом или отверткой.

Важно! Прежде чем лезть в патрон отверткой, обязательно сбрасываем одну клемму с аккумуляторной батареи. В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2. В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2

В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2

Разъем. Достаточно распространенная проблема – подгорание контактов. Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать.

Но если выгорело окончательно, то придется колодку заменить.

Такая колодка, конечно, ремонту не подлежит

Нередко вместе с колодкой выгорает и разъем платы заднего фонаря Рено Логан (артикул 6001548137). В этом случае есть только один выход – покупка новой платы (фото есть выше), которая стоит в районе 1 500 рублей. Предохранитель.

Точнее, предохранители – их несколько и каждый отвечает за свою цепь. Расположены они в монтажном блоке, а сам блок можно найти в салоне слева от рулевой колонки.

За фару, расположенную сзади автомобиля, отвечают предохранители со следующими номерами:

  • F03 – стоп-сигналы, указатель заднего хода;
  • F04 – указатели поворотов;
  • F18 – габаритные огни, левый борт;
  • F19 – габаритные огни, правый борт;
  • F20 – задняя противотуманная фара.

Найти их несложно – достаточно сориентироваться по картинке, приведенной ниже.

Размещение и нумерация предохранителей внутрисалонного монтажного блока Рено Логан 1

Выключатель стоп-сигнала. Эта проблема, конечно, касается только указателей торможения, которые автоматически включаются при нажатии на педаль тормоза. За их работу отвечает концевой выключатель, расположенный под рычагом педали тормоза.

Это, по сути, обычная кнопка с двумя контактами, и прозвонить ее не составит проблемы – достаточно уметь пользоваться мультиметром.

Выключатель сигнала заднего хода. Здесь принцип тот же, что и у стоп-сигналов, только концевик расположен не в салоне, а ввернут в коробку переключения передач. Включаем заднюю передачу, специальная тяга внутри КПП нажимает на концевик – лампочка заднего хода загорается.

Местоположение концевика указателя заднего хода в Рено Логан 1

Диагностируется проблема так же – отключаем от концевика колодку питания, прозваниваем мультиметром при отключенной и включенной задней передаче.

Проводка. В основном это нарушение изоляции и замыкание питающего провода на кузов. В этом случае сразу же сгорает предохранитель. Если замыкание «надежное», то новый сгорит тут же. Если «плавающее», то сгорит во время очередной поездки (из-за вибрации). Внимательно осматриваем жгут питания неисправного светового прибора от фонаря до монтажного блока, ищем перетертую изоляцию, устраняем.

Узнайте больше о новом Логан

  • Предохранители Рено Логан
  • ЭЛЕКТРОСХЕМА RENAULT LOGAN (РЕНО ЛОГАН) | АВТОМОБИЛЬНЫЕ ЭЛЕКТРОСХЕМЫ
  • Регулировка стояночного тормоза («ручника» ) Рено Логан 1,4 |
  • Забываем слово «паркетник» в кроссовере Renault Duster. Тест-драйв renault duster — ДРАЙВ
  • Автомобили марки Рено — где находится предохранитель прикуривателя, блок предохранителей под капотом
  • Педаль сцепления Рено Логан
  • Рено логан выбираем двигатель
  • Почему на «Рено» загорается индикатор подушки безопасности?

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Замена лампочки стоп сигнала на Рено Логан

Нельзя переоценить важность стоп-сигнальных ламп в конструкции задних фар любого автомобиля, поскольку эти элементы призваны отчасти обеспечивать безопасное движение посредством информирования прочих участников потока о намерениях конкретного водителя. У современных автомобилей помимо традиционных задних сигнальных приборов присутствует дополнительный стоп-сигнал. Не является исключением и французская модель Рено Логан, в оптике кормы которой также имеется этот дополнительный осветительный элемент

Не является исключением и французская модель Рено Логан, в оптике кормы которой также имеется этот дополнительный осветительный элемент.

  1. При торможении не горит один фонарь;
  2. При включении не горят оба фонаря сигналов торможения;
  3. Не работает дополнительный фонарь торможения.

Так как функционирование этих приборов напрямую связана с электрической сетью автомобиля, то в первую очередь обращают внимание на её состояние. Нужно проверить исправность предохранителя F3, который отвечает за цепь подачи питания для ламп торможения. Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели

Его мощность рассчитана для прохождения тока силой до 10 ампер. Косвенным подтверждением его выхода из строя, является тот случай, когда не работает ни один фонарь

Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели. Его мощность рассчитана для прохождения тока силой до 10 ампер. Косвенным подтверждением его выхода из строя, является тот случай, когда не работает ни один фонарь.

Проверить его можно установкой заведомо исправного предохранителя или с помощью измерительного прибора типа мультиметр или тестер. Если его замена не внесла изменений и фонарь по-прежнему не работает, то поиск необходимо продолжить. Дальнейшим шагом должна стать проверка состояния электропроводки машины на предмет обрыва провода.

Следующим элементом, на который следует обратить внимание, должен стать выключатель ламп «стоп» автомобиля Рено Логан. Он устанавливается на кронштейне с педалями. Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна

Это можно сделать таким образом:

Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна. Это можно сделать таким образом:

  1. Нужно отключить клемму аккумулятора, так как схема этой цепи и датчик всегда находятся под напряжением;
  2. Следующим шагом будет снятие разъёма с проводами;
  3. Чтобы вытащить датчик из гнезда установки, необходимо повернуть его на 90 градусов вокруг его оси и легонько потянуть на себя. Прибор окажется в ваших руках.

Проверить датчик можно тестером в режиме измерения сопротивления, или подключением заведомо исправного. Для этого клеммы измерительного прибора подключают к разъёму выключателя и рукой несколько раз нажимают и отпускают его выступающий шток. Прибор должен показать исправность, в противном случае нужна его замена.

Если датчик подтвердил свою исправность, и проверяющий убедился, что он работает, тогда нужно проверить поступление к нему напряжения бортовой сети. Для этого ставят на место клемму аккумулятора и прибором проверяют его присутствие на разъёме с проводами. Когда имеется напряжение бортовой сети на разъёме датчика, нужно переходить к проверке задних фонарей и их ламп. Замена его новым датчиком производится в обратном порядке к его снятию.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
