Как сделать электрический удлинитель своими руками – собираем переноску от А до Я

Что такое электрический удлинитель?

Такое приспособление создали и внедрили в производство в 1972 г. Изобретение инженера Питера Талбота стало очень популярным, однако по некоторым причинам так и не было запатентовано. Это устройство, по-другому называемое электрической переноской, поставляет питание для тех бытовых приборов, которые имеют небольшую длину шнура, и он не достает до розетки, либо его сечение не соответствует нагрузке.

Во время проведения строительных работ на улице возникают ситуации, когда точка подключения нужна на фасаде здания или, к примеру, на заборе, а стационарную розетку на этом месте устанавливать нецелесообразно или, может, даже опасно. В таких случаях тоже пользуются электрическим удлинителем, а после окончания работ его легко переносят в другое место.

Устройство электрического удлинителя

Классическая переноска имеет две составные части: электрический шнур с вилкой и корпус, изготовленный из несгораемого пластика, с несколькими розетками. Бытовые электрические удлинители имеют длину шнура в пределах от 1,8 до 10 м. Для проведения строительных работ может потребоваться удлинитель электрический силовой длиной 20-50 м и более. Дополнительно приспособления могут быть снабжены:

• выключателями питания;
• индикаторами;
• USB-разъемами для зарядки мобильных телефонов;
• защитными автоматами;
• приспособлениями для сматывания длинного шнура;
• креплениями для фиксации удлинителя.

Подготовка к сборке удлинителя

Перед изготовлением удлинителя в первую очередь нужно определиться с его назначением. Это позволит определить возможность подключения тех или иных приборов, а также максимально допустимую мощность. Данные факторы оказывают непосредственное влияние на выбор сечения кабеля и других комплектующих изделий. Все параметры рекомендуется выбирать с небольшим запасом, чтобы в перспективе была возможность подключения более мощного электрооборудования.

В первую очередь необходимо купить провод, который будет использоваться в качестве шнура. Наиболее оптимальным вариантом считается медный провод марки ПВС, отличающийся повышенной гибкостью. При наличии в розетке заземляющего контакта, провод должен быть трехжильным, а при его отсутствии можно использовать кабель с двумя жилами. Во время покупки следует внимательно изучить маркировку изделия. Если указана марка «ПВС 3 х 1,5», это означает, что провод является трехжильным, а сечение жилы составляет 1,5 мм. Данные параметры позволяют подключать нагрузку, мощностью до 3,5 кВт. Для мощности 5 кВт потребуется сечение уже 2,5 мм. Данные для расчетов можно взять в специальной таблице, что значительно ускорит решение вопроса, как сделать удлинитель своими руками.

При выборе сечения необходимо учитывать фактор длины проводника. Например, если длина кабеля составляет более 100 метров, то в процессе эксплуатации возможно падение напряжения из-за подключения приборов высокой мощности. Поэтому рекомендуется выбирать кабель с большим сечением, чем это предусмотрено расчетной таблицей.

Затем необходимо правильно выбрать электрическую штепсельную вилку, которая должна быть разборной. Не рекомендуется приобретать изделия типа «евро», если заранее планируется использование розеток старой конструкции. В противном случае дополнительно понадобится переходник. На корпусе каждой вилки имеется маркировка с обозначением максимального тока. Например, при 16А понадобится кабель сечением 1,5 мм, а для 25А сечение составит 2,5 мм. Если имеется заземление, то в конструкции вилки должен быть заземляющий контакт. Розетку не рекомендуется выбирать в одиночном варианте. Блок розеток должен быть как минимум двойной, а лучше всего – с тремя или четырьмя элементами. При выборе нужно быть очень внимательным, чтобы случайно не купить накладную конструкцию, предназначенную для использования при открытой проводке. В ней отсутствует специальный хомут, защищающий от случайного выдергивания, и со временем у таких розеток выпадает задняя крышка. Для удлинителей существуют отдельные варианты в виде розеточных колодок или кабельных розеток. Если требуется подключить компьютер или другую оргтехнику, то в этом случае изготавливается сетевой фильтр, в котором имеется кнопочное включение и световая индикация.

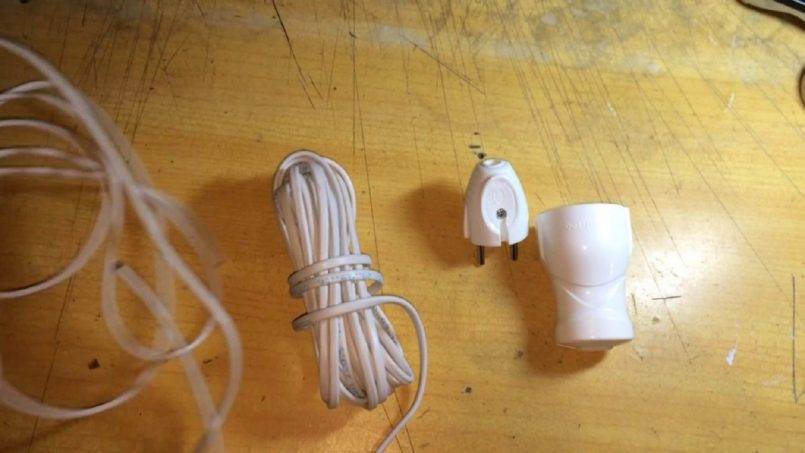

После того как все материалы приготовлены, можно приступать к сборке удлинителя. Данная процедура осуществляется с помощью ножа, отвертки и плоскогубцев.

Простой способ сборки переноски

Отличная переноска получается из плафона от точечного светильника. Немного времени и терпения, и в результате получается прибор, по своим техническим характеристикам не уступающий дорогим магазинным аналогам. Для изготовления понадобятся:

1. Светодиодная лампа потреблением 7 – 8 Ватт.
2. Емкость из толстого пластика с завинчивающейся крышкой, хорошо подойдет банка для хранения сыпучих продуктов.
3. Шнур.

В крышке необходимо прорезать отверстие под размер плафона, в качестве шнура подойдет любой провод, от электрочайника или удлинителя. После монтажа проводов делается отверстие для провода и выключатель. Компактный и функциональный источник света готов.

Схема и принцип действия подсветки с использованием светодиода

Если в осветительном приборе присутствуют светодиоды, подсветка самодельного выключателя вообще не будет работать из-за большого сопротивления светодиодного светильника. Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр.

Он может быть готовым к использованию и не требовать никаких действий для его подключения. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Проходной выключатель с подсветкой. Светодиод и диод в этой схеме подойдут любые. Происходит подсоединение светодиодной лампочки к выводам выключателя.

Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. Эта схема имеет недостаток, который касается процесса монтажа. Проверить правильность подключения. Видео: как подключить одноклавишный выключатель с подсветкой Монтаж и подключение выключателей с несколькими клавишами В обиходе часто используются выключатели на несколько клавиш.

Рекомендуем: Требования безопасности при измерении сопротивления изоляции

Как установить выключатель.

Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены. Монтаж каждого устройства полностью аналогичен описанному выше. Независимо от вида, установка выключателя с подсветкой происходит одинаково.

Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки. При монтаже в розетке подключается параллельно токоподводящим проводам Вы будете знать, находится розетка под напряжением, или нет. Схема представленного прибора не содержит в себе никаких сложностей.

Как подключить выключатель с подсветкой?

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Сколько в светильнике ламп дневного света, столько и стартеров.

Конец вывода формируется в колечко и закрепляется на втором выводе выключателя. Поэтому вам можно не беспокоиться о том, что ваши расходы на электроэнергию вырастут, так как выключатели с подсветкой потребляют ее в очень малых количествах. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот. (makel) Установка двойного выключателя с подсветкой + схема

Собираем удлинитель

Последовательность действий довольно простая, но следует учитывать некоторые нюансы:

1. Зачищаем оба конца кабеля. Сначала снимаем общую изоляцию таким образом, чтобы она входила внутрь вилки или колодки розеток. Изоляцию с проводов снимают на расстоянии 1-1.5 см от края. Делайте это аккуратно, чтобы не разрезать тонкие провода в каждой жиле.
2. Разбираем вилку и фиксируем три провода, как схематично показано на изображении.

   Если нанести несколько капель силиконового герметика на гнездо через которое проходит кабель для удлинителя вилки, то своими руками можно обеспечить класс защиты IP44. Для гарантированной герметизации, добавьте несколько капель полимерной композиции на:

   • кабель, снаружи вилки;
   • гнездо шурупа;
   • посадочное место выдвижного модуля.

   До полной полимеризации силикона (≈24 часа), постарайтесь не эксплуатировать переноску.

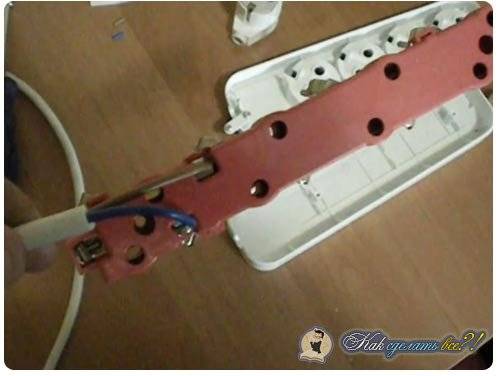

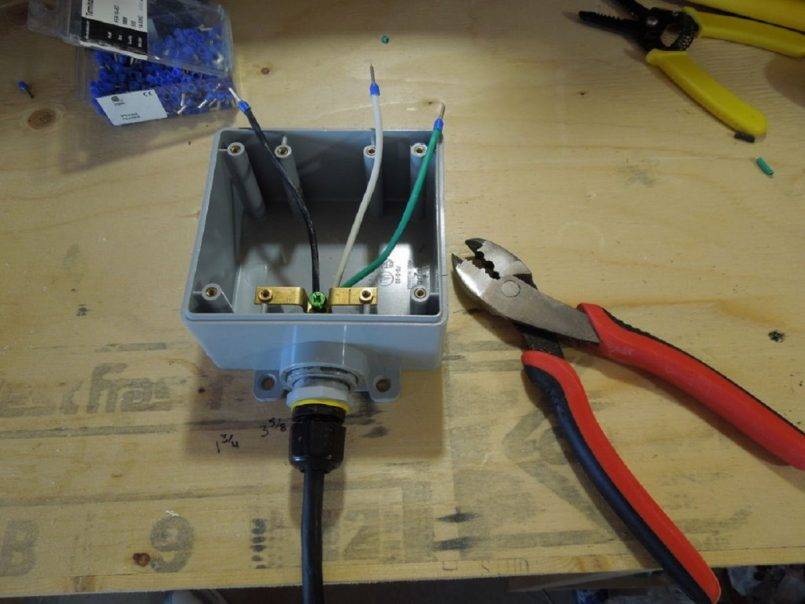

3. Разбираем мобильный блок розеток и подключаем провода с обязательным выделением полосатого, жёлто-зелёного провода под заземление.Для полноценной герметизации используйте силиконовый герметик перед сборкой колодки.

По описанной схеме, собирают переноску не более 15-20 метров длиной рассчитанные на небольшую нагрузку до 3 кВт. Для более мощных удлинителей нужен толстый и тяжёлый кабель, который лучше наматывать.

Сборка пластикового приспособления

Все детали предварительно нарезают и подготавливают, раскладывая их на рабочем месте. Так проще добиться результата. Как сделать катушку для удлинителя своими руками пошагово:

1. На фанере или листе МДФ расчерчивают круг подходящего диаметра. Если материал тонкий, то надо сделать 4 детали, чтобы в дальнейшем склеить их парами быстросохнущим клеем. Вырезают заготовки лобзиком или ножовкой по металлу.
2. Полученные элементы симметрично приклеивают друг к другу двусторонним скотчем. По диаметру втулки, на которую будет наматываться кабель, начерчивают на вырезанных фанерных кусках окружности. Намечают крестообразные линии и с одинаковым шагом и расставляют точки в месте установки втулки. Также одна точка располагается в центре деревянного диска. Дерево обрабатывают наждачной бумагой по краям, поскольку сложно сделать ровный разрез ножовкой.
3. Нарезают 4 металлические или алюминиевые трубки диаметром 10 мм по длине втулки, например – 25 см. Потребуется 8 дюбелей 8-ки. Пластиковые стержни вбивают в трубки молотком, в которых они должны устойчиво установиться.
4. В намеченных точках проделывают отверстия сверлом диаметром немного меньше черного самореза. В центральной отметине на деревянном диске изготавливают отверстие сечением 22 мм.
5. К каждой дыре на круге во внутренней части прикладывают трубку и прикручивают саморезами. Должно получиться 4 штыря, на них накладывается втулка из пластиковой трубы. Если диаметр оси 15 см, то и штырьки надо располагать в соответствии с этим размером. С обратной стороны устанавливается другой диск из дерева и прикручивается шурупами.

Внимание! Пластмассовая втулка из трубы должна плотно установиться на металлические стержни, чтобы она не вращалась во время скручивания провода. Смотреть галерею

Смотреть галерею

Преимущества удлинителя с выключателем

Удлинители имеют разное количество розеток, неодинаковую длину провода. Кроме этого, они отличаются ещё наличием в них или же отсутствием выключателя.

Для того чтобы вставить кнопку внутрь блока розетки, нужно проделать отверстие между разъемами розеток, согласно размерам нашего выключателя. Электрические переноски с выключателем имеют некоторые преимущества.

Преимущества удлинителя с выключателем:

• Возможность отключать электроприборы от сети, не вынимая вилку с розетки;
• Экономия времени на установления причины сбоя в работе электроприборов.

Если на шнуре переноски имеется выключатель, то вы будете избавлены от необходимости выдёргивания вилок приборов, подключённых к ней. В этом случае достаточно будет нажать кнопку выключателя. Иногда бывает, что, подключив инструмент к электропереноске, видишь, что она не работает. Поиски причины занимают уйму времени. Чтобы быстрей выявить причину нужно вмонтировать в переноску кнопку со световой индикацией. Эта кнопка рассчитана на напряжение 220в. Когда переноска находится под напряжением, то это будет видно визуально, и значит с питанием в ней всё в порядке. Причину неисправности следует искать в другом месте. Также этой кнопкой, во время перерыва в работе, будет производится полное обесточивание электроинструментов.

Схема подсветки выключателя на светодиоде и сопротивлении

В настоящее время в выключатели для подсветки устанавливаются, как правило, светодиоды, включенные в выключателе по нижеприведенной электрической схеме.

Когда выключатель находится в положении «Выключено» ток проходит через сопротивление R1, далее через светодиод VD2, который светится. Диод VD1 защищает VD2 от пробоя обратным напряжением. R1 любого типа мощностью более 1 Вт, номиналом от 100 до 150 кОм. При указанном на схеме номинале R1, ток протекает около 3 мА, что вполне достаточно для хорошо заметного свечения в темноте. Если же свечение светодиода будет недостаточным, то величину сопротивления нужно уменьшить. VD1 любого типа, VD2 любого типа и цвета свечения. Для того, чтобы разобраться в теории и самостоятельно рассчитать величину и мощность резистора то нужно ознакомившись со статьей «Закон силы тока».

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Если стоят компактные люминесцентные (энергосберегающие), то не исключено, что в темноте Вы можете заметить их слабое свечение или мигание. Если в светильнике установлены светодиодные лампочки, то подсветка, сделанная по этой схеме может даже не работать, так как сопротивление светодиодной лампочки очень большее и ток достаточной силы для свечения светодиода может не создаться. В темноте возможно слабое свечение светодиодной лампочки. Схема очень простая, но имеет большой недостаток, потребляет много электроэнергии, около 1 кВт×часа в месяц. Вот так выглядит смонтированная схема.

Осталось только подсоединить к клеммам выключателя концы, которые смотрят вниз. Если Вы не допустили ошибки при монтаже, то схема сразу заработает. Я специально выложил фото на скрутках для тех, у кого нет возможности пропаять соединения паяльником. Для надежности и безопасности нужно все же пропаять скрутки и покрыть изолентой голые провода и резистор.

Как сделать электрический удлинитель своими руками: пошаговое описание сборки. Лучшие идеи и их реализация (140 фото)

Современный мир практически невозможно представить без электричества. Различные бытовые приборы, освещение, электрический инструмент все это нуждается в питании.

Количество вилок для этих приборов исчисляется десятками, а вот количество розеток в квартире или в доме, значительно меньше этого количества.

Для исправления данной ситуации люди в основном используют удлинители с разным количеством розеток. Специализированные магазины предоставляют огромный выбор различных удлинителей.

Но не всегда они могут полностью удовлетворить наши желания. Не соответствие длины удлинителя или количество розеток отталкивает нас от желания купить увиденный вариант.

В данном случае остается только один вариант, сделать удлинитель самостоятельно. Мы предлагаем инструкцию, как своими руками сделать удлинитель, который удовлетворит ваши требования.

На специализированных форумах и сайтах, вы можете найти фотографии самодельных удлинителей.

Перед началом самостоятельного изготовления удлинителя рекомендуем ознакомиться с такими вариантами. Они могут вам помочь с выбором устройства и его изготовлением.

Краткое содержимое статьи:

Как сделать удлинитель своими руками

В повседневной жизни довольно часто возникают ситуации, когда имеющиеся розетки в квартире или частном доме не позволяют воспользоваться какими-либо электроприборами или бытовой техникой. Основной причиной является их неудобное расположение, поэтому хозяева предпочитают пользоваться удлинителем. В некоторых случаях требуется повышенная мощность розеток или более длинный шнур. В этом случае домашние мастера изготавливают удлинитель своими руками. Собственноручно изготовленный удлинитель будет значительно дешевле. При наличии навыков работы с инструментом, вся процедура занимает от 15 минут до получаса.

Порядок выполнения работ

В первую очередь готовится печатная плата из куска фольгированного текстолита. На приобретенном куске текстолита размечаем расположение элементов схемы, отмечаем необходимые размеры платы и вырезаем её.

Обезжириваем фольгу, чистим мелкой шкуркой, рисуем карандашом монтажную схему регулятора, соответствующую принципиальной.

Лаком (можно лаком для ногтей) обводим карандашный рисунок. После высыхания лака опускаем плату в ванночку с хлористым железом и вытравливаем медную фольгу не участвующую в работе схемы.

Устанавливаем симистор или тиристор на радиаторе для отвода тепла.

Процесс изготовления удлинителя

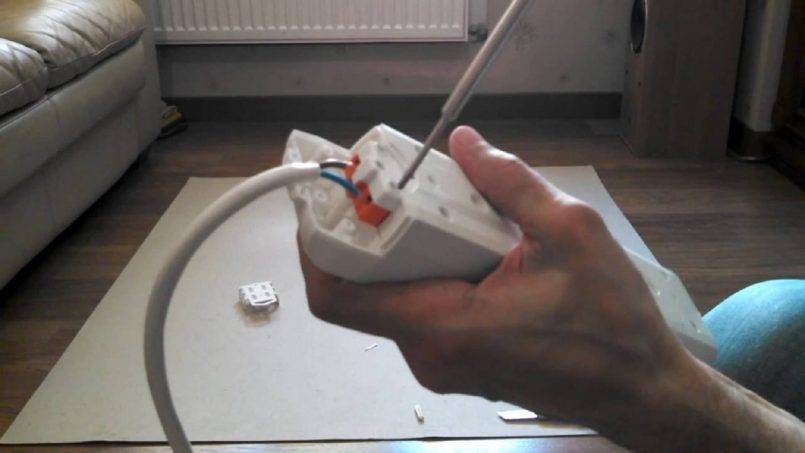

1. Подготавливаем колодку для работы. Для этого при помощи отвёртки откручиваем на дне колодки съёмную крышку.
2. Далее подготавливаем кабель. При помощи ножа снимаем изоляцию с кабеля. При этом отступаем от края кабеля на 2 см. В результате мы видим 2 жилы кабеля. Края каждой из жил очищаем от изоляции. После чего тщательно скручиваем проволоку на жилах и загибаем её.
3. Устанавливаем жилы кабеля в специальные пазы колодки. Фиксируем жилы болтами. Также фиксируем кабель на выходе колодки.
4. Надеваем крышку на колодку и завинчиваем болты.

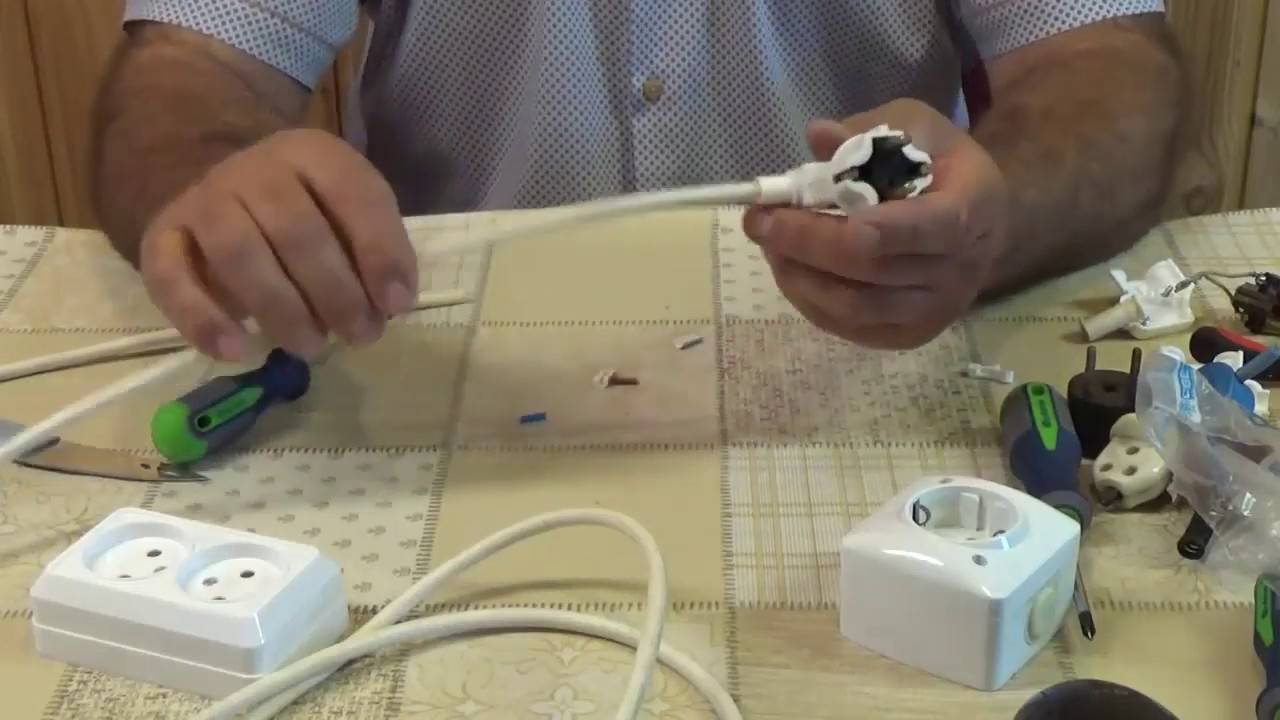

5. На противоположной стороне кабеля будем крепить вилку. Для этого снимаем защитный кожух с рабочей части вилки.
6. Указанным выше способом подготавливаем к работе жилы кабеля. Надеваем на кабель кожух вилки. Затем устанавливаем жилы в соответствующие разъёмы вилки. Фиксируем жилы при помощи болтов.
7. На выходе вилки фиксируем кабель двумя болтами и специальной вкладкой.
8. Надеваем кожух на внутреннюю вставку. Закручиваем болты.

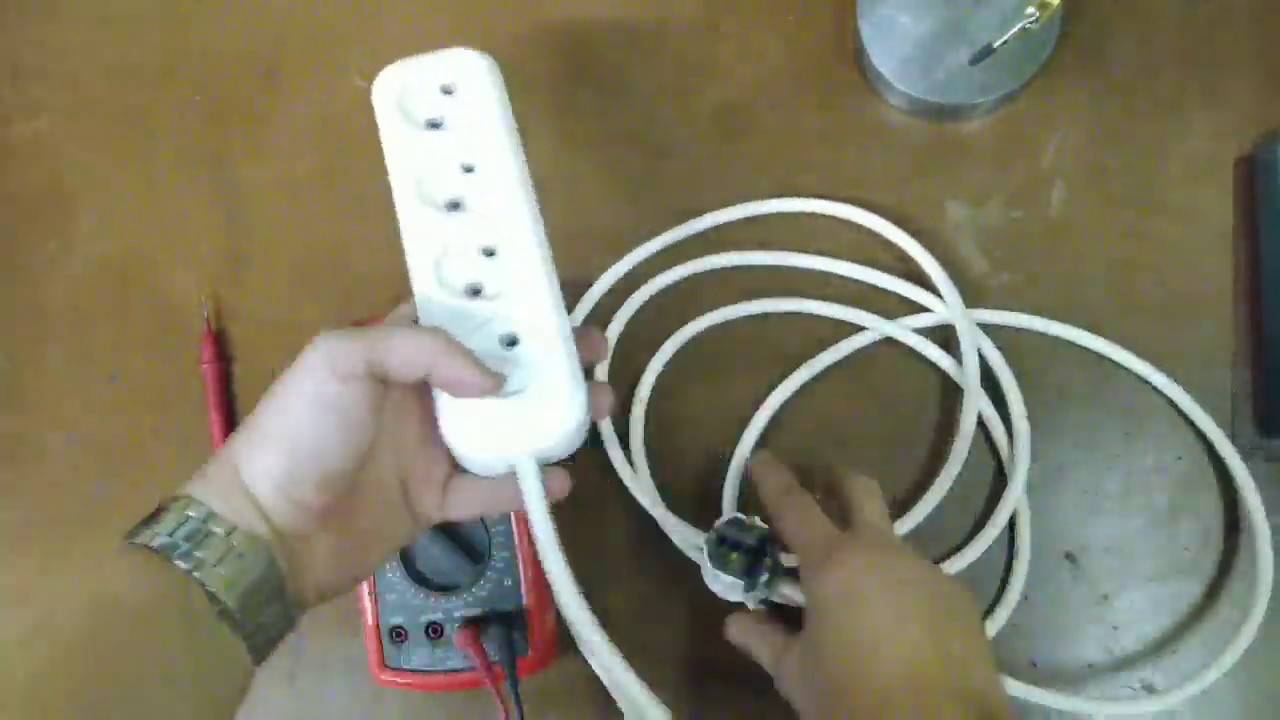

9. Удлинитель готов к работе!

Удлинитель, сделанный своими руками, прослужит долго и будет в разы удобнее, чем магазинный. Для сборки вам потребуется острый нож для снятия изоляции, плоскогубцы, набор отверток. После подготовительных работ можно приступить к непосредственному изготовлению удлинителя.

Сборку рекомендуем начать с вилки. Для этого следует удалить верхнюю изоляцию на 5-6 см. После этого очищаем сами жилы от изоляции приблизительно на 1 см. Разбираем штепсельную вилку и крепим оголенные провода непосредственно к вилке.

Разновидности

Существует два основных типа удлинителей, разделяющихся по предназначению. Одни необходимы для освещения, другие – для подключения электроприборов. Независимо от типа переноска электрическая оснащается проводом. Оптимальным вариантом станет круглый кабель, но при его отсутствии можно воспользоваться плоским изделием. При выборе в первую очередь необходимо учитывать предполагаемые нагрузки, от которых зависят характеристики провода. Для лампы-переноски подойдет кабель с сечением 1,5 квадрата. Данный параметр может быть уменьшен для светодиодного устройства.

Переноска электрическая, предназначенная для обеспечения работы различных приборов, имеющих высокую мощность, должна оснащаться проводом с сечением в 2,5 квадрата. Так можно будет подключать любые электроприборы, как маломощные радиоприемники, так и электрические плиты, и обогреватели. Дополнительный запас мощности стоит предусмотреть для любого удлинителя, так как в будущем его предназначение может измениться.

Лампа из кусков светодиодной ленты

Часто после ремонта остаются лишние части светодиодной ленты. Из них может получиться удобная и эргономичная переноска. Помимо ленты, понадобится еще несколько предметов:

1. Корпус для светильника (например, жестяной поддон).
2. Диммер.
3. Блок питания.
4. Провод.

Лента со светодиодами наклеивается на подготовленный корпус, для надежности можно дополнительно использовать суперклей. В поддоне высверливается несколько отверстий для проводки. Лента соединяется с проводом и выключателем. Такое устройство незаменимо при осмотре днища автомобиля, может использоваться как дополнительный источник света над рабочим местом.

Практически любую модель самодельной LED переноски можно снабдить магнитом для большего удобства. Такие приборы часто используются в автосервисах, где необходимость подсветки возникает постоянно.

Изготовление каркаса

За основу конструкции выбрано двойное мотовильце: оно позволяет независимо работать с каждым концом провода удлинителя. Для этого изготовил вот такую форму.

Одну сторону для конца с вилкой сделал чуть меньше: мне удобно работать, когда он короче.

Выпиливать фигурные отверстия в доске можно лобзиком простым или электрическим. Однако электролобзик я пока еще только планирую сделать своими руками, а обыкновенный ручной находился далеко.

Мне пришлось высверливать отверстия на самодельном сверлильном станке для дрели. Чтобы ускорить работу пользовался вначале перьевым сверлом, изготовленным из стальной шпильки и пружины от привода высоковольтного выключателя. Оно делалось под мебельные крепления.

Также использовал сверла меньших диаметров. Отверстия доработал стамеской и ножом, а края заровнял напильником с крупным зубом. Иначе острые кромки могут нарушать слой изоляции провода.

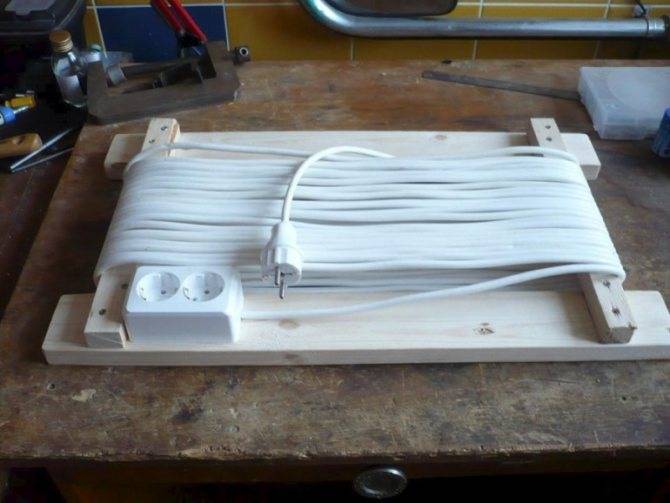

Получился вот такой деревянный каркас для удлинителя триммера.

Осталось пропитать его лаком или покрасить для придания декоративного вида. Но пока он работает в первоначальном исполнении.

Им удобно пользоваться, выполняя работу и переносить в руке.

Учитывая монолитность жил я провод плотно к каркасу не прижимаю. Он наматывается свободными кольцами и хорошо удерживается на удлинителя благодаря глубоким вырезам в древесине.

Изготовление удлинителя: пошаговая инструкция

Как правило, процесс изготовления не занимает много времени, поэтому при наличии всех необходимых элементов и инструмента вы сможете изготовить электрический удлинитель за 15 – 20 минут. Для этого выполните такие действия:

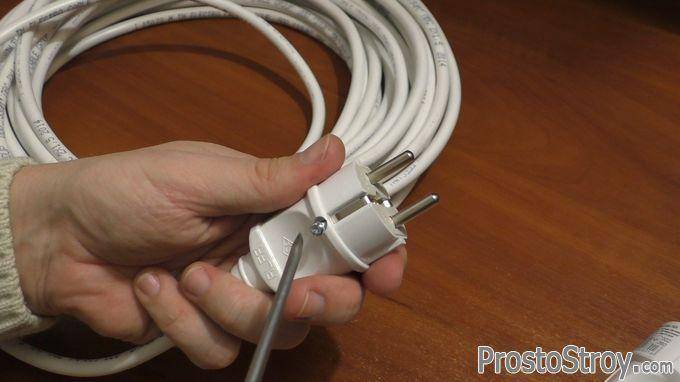

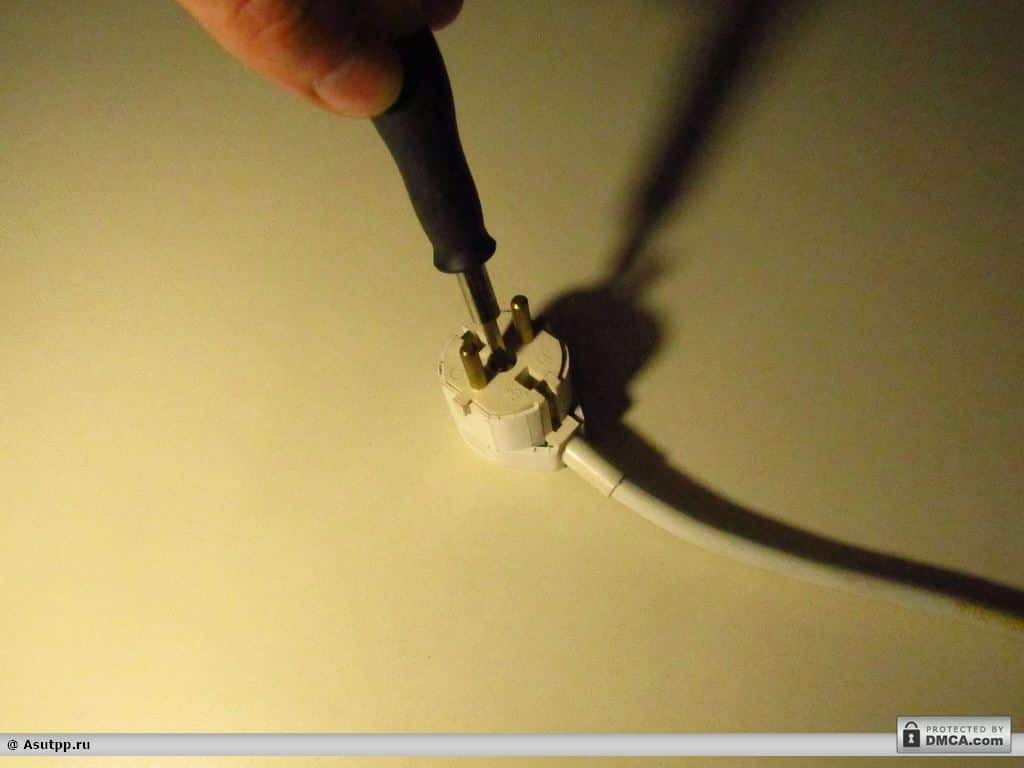

1. Разберите вилку, как правило, она раскручивается одним или несколькими болтами, но в разных моделях конструкция может отличаться.

   Рис. 1: разберите вилку

2. Разделайте электрический кабель, для этого отступите нужную длину от места его подключения к контактам вилки до места выхода из вилки удлинителя. Следует отметить, что в месте выхода кабель должен иметь оба слоя изоляции, поэтому не стоит зачищать верхний слой диэлектрика с запасом.

   Рис 2. разделайте кабель

3. Подготовьте провод для подключения к выводам вилки. Для этого отступите около 1 — 2 см от края каждой жилы и аккуратно обрежьте резиновую изоляцию.

   Рис. 3. Зачистите концы

Следите за тем, чтобы не перерезать проволоку жил, иначе это уменьшит сечение и может привести к дальнейшему перегреву в точке крепления.

1. В зависимости от способа крепления в контактах вилки, подготовьте концы провода (сделайте петли, скрутите в одну жилу и т.д.).
2. Все эти процедуры проделайте и для второго конца провода.
3. Соедините концы провода с концами вилки и соберите ее.

   Рисунок 4: подключите провод к выводу вилки

Рис. 5: соберите вилку

1. Разберите электрическую розетку или блок розеток, в зависимости от того, что вы подключаете.

   Рис. 6: разберите блок розеток

Ключевые этапы изготовления и сборки катушки для удлинителя

1. Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм

Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.

2. Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм

Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П

Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Важно: Трубу 20х40 мм необходимо приварить максимально ровно, чтобы в дальнейшем не возникало трудностей с вращением барабана. Для этого рекомендуется использовать угольник или строительный уровень

3. Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.

4. Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

5. Установка розеток на катушку. Прежде, чем прочитать как сделать катушку для удлинителя своими руками необходимо приобрести все составные элементы для сборки изделия. Для нормальной работы устройства следует приобрести панельные розетки. Данная разновидность розеток является достаточно удобной и наиболее подходящей для установки. Варианты монтажа представлены на фото ниже. Для надежности розетки можно закрепить на саморезы со шляпкой. Крепеж розеток подбирается индивидуально с учетом ширины пластикового барабана.

6. Установка барабана на ось. После монтажа розеток и ручки катушку необходимо закрепить на оси. Для этого барабан со втулкой одевается на трубу 20 мм. Наружная часть оси фиксируется болтом или гайкой в зависимости от типа выбранной конструкции. Затягивание фиксирующего механизма следует производить с учетом свободного вращения барабана. После затяжки катушка не должна заклинивать.

7. Наматывание электрического кабеля на катушку. Для целевого применения изделия потребуется намотать кабель. Подойдет практически любой провод с сечением жилы 1,5-2,5 мм2. Наматывание необходимо осуществлять с учетом механизма фиксации кабеля. На конце провода должна присутствовать вилка для включения, а установленные розетки необходимо подключить последовательно. Количество розеток зависит от габаритных размеров барабана.

Важно: В целях безопасности все контакты следует изолировать. Не у всех есть возможность приобрести приспособление для сматывания кабеля, либо не устраивают параметры изделия, поскольку на покупную катушку не поместится удлинитель большой длины

Поэтому приходится изготавливать устройство из подручных материалов. Катушку для удлинителя своими руками делают за несколько часов

Не у всех есть возможность приобрести приспособление для сматывания кабеля, либо не устраивают параметры изделия, поскольку на покупную катушку не поместится удлинитель большой длины. Поэтому приходится изготавливать устройство из подручных материалов. Катушку для удлинителя своими руками делают за несколько часов.
