Штробление стен под проводку

Прокладка кабеля в штробах

Вне зависимости от способа отделки стен (гипсокартон, штукатурка, фигурные обои…), кабель, в котором находится напряжение, опасное для жизни, следует прятать в капитальную стену. При постройке типовых панельных домов, у электриков вообще не болела голова по поводу проводки. В стенах заранее было организованы углубления: укладывай кабель, прихватывай алебастром, и можно штукатурить.

А как быть при строительстве нового дома? Можно заранее спроектировать маршруты прокладки кабеля, и даже вмонтировать в кирпичную кладку кабельные каналы. Это прогрессивный способ, обеспечивающий прочность и безопасность электропроводки.

Но в реальности, кабель укладывается после окончания строительства, перед чистовой отделкой стен (а зачастую и после нее). Та же ситуация, если вы купили новую мебель, и шкаф традиционно закрыл розетку.

Еще один повод переложить провода: проведение ремонта в квартире. В старых домах, кабели питания в стенах имеют алюминиевую жилу. Не то чтобы это совсем плохо, но учитывая старость проводов и новые требования ПУЭ (правил устройства электроустановок), лучше проложить другие провода, с прочной изоляцией и медным проводником. Да и стандартное расположение розеток-выключателей, мягко говоря далеко от совершенства.

Приобретение мощных электроприборов, таких, как бойлер, кондиционер, электроплита, требует прокладки силовой линии для подключения.

Штроборез

Этим электрическим инструментом можно профессионально выполнять борозды отличного качества в любых минеральных основаниях: от кирпича до пенобетона. Многие считают, что штроборез – это разновидность болгарки. Однако, он имеет ряд конструктивных особенностей, позволяющих проводить работы в 2 раза быстрее и с минимальным уровнем запыленности.

Отличия от болгарки:

  1. Имеет два параллельных пильных диска с алмазным напылением, глубину пила можно задать самостоятельно.
  2. Устойчивость и точность инструмента обеспечиваются салазками с направляющими роликами.
  3. Защиту поверхности от повреждения дисками и безопасность работника обеспечивает система погружения: при извлечении режущих элементов из бороздок, подпружиненные салазки опускаются, и диски становятся недоступными для контакта.
  4. Пылепоглощение происходит в защитном кожухе и по патрубку передается в сборник промышленного пылесоса.

Принцип работы бороздодела несложен и заключается в том, что оператор выставляет необходимую глубину канавки на дисках и ведёт аппарат по намеченной линии. Затем стамеской убирается внутренняя часть желоба. Линии получаются идеально ровные. Покупать этот инструмент в личное пользование дороговато, поэтому лучше пригласить профессионала.

Разметка поверхности

Если вы следовали нашим указаниям, то наверняка составили себе примерный план новой разводки. Однако прежде чем воплощать его в жизнь, проверьте, не вызывает ли этот план какие-либо конфликты с уже оформленной старой проводкой?

  1. убедитесь в том, что в месте штробления отсутствует система скрытой проводки;
  2. нанесите на стены линии проведения борозд от распределительной коробки до непосредственного вывода кабелей;
  3. желательно накрыть дверные проемы и прочие находящие рядом предметы плотной пленкой либо тканью — это защитит их от пыли и строительного мусора, неизбежного при штроблении.

Штробление стен под проводку: варианты, чем лучше

Для каждого отдельного случая инструменты, направления штробы и другие особенности могут различаться. Прежде всего, на выбор влияет тип здания и стен, которые расположены в искомом помещении. Кроме того, дополнительное влияние оказывают и размеры штробы.

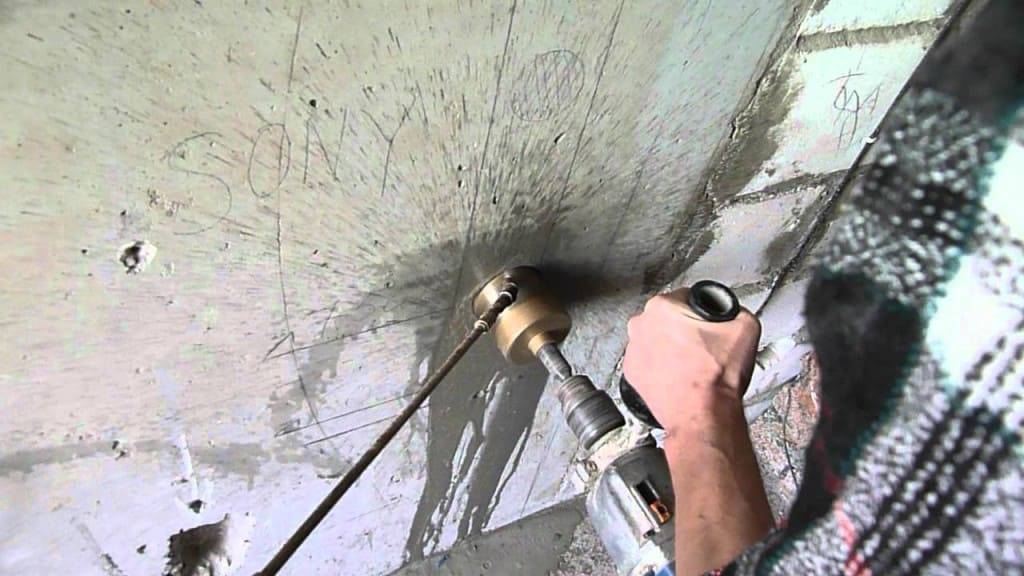

Перфоратор с насадкой — инструмент для штробления стен

Перфоратор используется для штробления стен, как правило, в случае, когда производится ремонт только в одной из комнат. Обуславливается это тем, что от штробореза образуется специфическая дисперсная пыль, которая везде проникает и может портить вещи и мебель.

Для штробления перфоратором необходимо насверлить по обозначенной трассе отверстия диаметром 8 мм. Расстояние между этими отверстиями не должно превышать один сантиметр. После этого на перфоратор надевается специальная насадка для штробления, и аппарат переводится в режим удара. Далее потребуется пробить штробу между намеченными отверстиями.

Работы болгаркой

Предварительно понадобится разметить места будущего расположения кабеля. После того, как разметка была окончена полностью можно приступать к созданию желобов. При помощи болгарки это можно сделать двумя способами:

  1. Работы проводятся болгаркой, на которую одевается специальный диск, предназначенный для резки бетона.
  2. На расстоянии пяти миллиметров производится два параллельных друг другу пропила. А непосредственно канавка выдалбливается перфоратором.

Не рекомендуется производить расширение канавки болгаркой, поскольку диск может не выдержать нагрузки и лопнуть, что чревато опасными последствиями.

Насадка на дрель

Дрель также может пригодиться в решении рассматриваемой задачи. Потребуется использовать электрическую дрель, снабжая её попеременно сверлом, насадкой с коротким буром и специальной лопаткой.

Прежде всего, при помощи сверла либо насадки с буром следует просверлить отверстия глубиной не менее 25 мм и на расстоянии в 10-15 мм друг от друга. Следующим этапом при помощи насадки в виде лопатки осуществляется обустройство желоба.

Лопатка для работ

Выбить канавку нужных размеров, согласно нанесенной заранее разметки, можно при помощи лопатки. Лопатка является непосредственно насадкой для перфоратора, который и проводит образование и углубление канавки согласно размеченных заранее пропилов.

Среди преимуществ можно выделить то, что углубление образуется быстро, а его края и форма будут ровными, что не потребует выполнения дополнительных манипуляций. Среди недостатков значится то, что использование лопатки может спровоцировать большое образование пыли.

Возможно ли штробирование без пыли

Те, кого интересует вопрос, возможно ли штробить стены без пыли, могут получить положительный ответ. Это становится возможным при применении специализированного штробореза снабженного мощным пылесосом. Пыль, которая образуется в процессе работы, будет попадать в специальную камеру, которая предотвращает её проникновение в окружающее пространство.

Конкретные особенности штробления

Далее мы рассмотрим детально штробление стен из разных материалов.

Чем делать штробы в древесине

Для деревянных стен подходят все вышеперечисленные инструменты за исключением перфоратора. Вместо зубила лучше применить стамеску, но принцип работы остается прежним. Создайте два параллельных пропила на одинаковом расстоянии и удалите древесину между ними с помощью стамески. Также могут использоваться более специфические инструменты:

  1. Циркулярная пила позволяет делает ровные штробы, но требуется высокий навык владения прибором. Принцип основан на повторных проходах циркуляркой и постепенном расширении пропила до нужной ширины.
  2. Фрезер ручного типа позволяет создать аккуратную канавку. Чтобы это сделать, к стене крепят направляющую планку и вдоль нее ведут инструмент, делая ровное углубление. Затем оно расширяется до нужной ширины. Для такой работы нередко применяют специальную фрезу, но можно справиться обычной насадкой, формирующей паз.

Таким образом, инструментов для штробления древесины больше, как и возможностей сделать это. В идеале нужно выбрать один из перечисленных инструментов, поскольку они предназначены для работ по дереву.

Чем проделать канавки под проводку в газобетоне

В идеале следует использовать ручной штроборез для газобетона, поскольку блоки легко поддаются такой обработке. Инструмент представляет собой металлическую трубку с рукоятью и выступом на другой стороне. Он просто в применении, оставляет после себя минимальное количество пыли. Альтернатива – использование циркулярной пилы или болгарки УШМ, но нужна будет хорошая защита для дыхательных путей.

Штробление стен из кирпича

Если нужна прокладка проводки в доме без отделки на стенах, то обычно штробированием не занимаются. Вместо этого на кирпичной стене устанавливается плоский кабель, имеющий жилы необходимого сечения, после чего он прячется под слоем штукатурки толщиной от 30 мм. Этого достаточно для того, чтобы спрятать кабель 3×2,5 или 3×4. Провод большего сечения используется намного реже.

Штробление стен, если оно все-таки требуется, производят любым из перечисленных инструментов. Процесс идентичен созданию углублений в бетонных стенах. Однако кирпич мягче и лучше поддается обработке.

Штробление гипсокартона

Листы гипсокартона очень тонкие, поэтому делать в них штробы невозможно. Обычно кабель прячется под хрупкой конструкцией листа, а единственным вариантом может стать высверливание отверстий, необходимых для установки розетки или посадочного места под выключатель. Делается это при помощи перфоратора.

Штроба в кафельном полу

Кафельная плитка зачастую используется в качестве отделки в ванной комнате или на кухне. Нередко возникает необходимость проделывания штробы в стене. И проблем в этом плане быть не должно: единственный нюанс – требуется установка специальных алмазных кругов на болгарку или штроборез. Чтобы исключить образование трещин в кафельной плитке, избегайте применения перфоратора.

Нюансы с несущими стенами

Перед выполнением ремонта, связанного с прокладкой новой или заменой старой электрической проводки, нужно составить проект. Потребуются утвердительные документы, в которых указывается расположение несущих стен и возможность проделывания в них углублений. В полученном плане четко указано, где, куда и как прокладывать кабель, какой ширины и глубины должны быть штробы и т. д.

Если у вас есть сомнения насчет целесообразности и допустимости проделывания штроб в несущей стене, то попробуйте получить соответствующее разрешение в БТИ. Организация, занимавшаяся проектированием дома, предоставит все документы и уточнит запас прочности здания. Разрешение будет выдано в большинстве случаев.

Штробление стен под кондиционер

Особо габаритные штробы требуются для установки стандартных кондиционеров, состоящих из внутренних и наружных блоков. По ширине штроба должна быть не менее 60, глубине – 50 мм. Это позволит спрятать все медные трубки с утеплительными материалами, провода и гофру, используемую в качестве отвода конденсата.

Особенности технологии штробления различных поверхностей

Имея подготовленную схему и рабочий инструмент, осуществить штробление стен под электропроводку под силу даже начинающему мастеру. В зависимости от типа стенового материала, технология штробления может существенно отличаться.

Поверхности из бетона

Штробление бетона – длительный и трудоемкий процесс. Подобный материал отличается высокой прочностью и плотностью, поэтому использовать металлическое долото и молоток неуместно.

Подходящий материал для штробления бетонных поверхностей – перфоратор со специальным сверлом и штроборез. Перфоратор создает высокий уровень шума, что может причинить массу неудобств соседям, поэтому работы должны проводиться в дневное время суток с небольшими технологическими перерывами на 2 часа. Кроме того, работа с перфоратором сопряжена с образованием большого количества пыли при обработке твердой поверхности.

При выполнении больших объемов работ используется профессиональный штроборез, который позволяет штробить бетон в сжатые сроки с минимальным количеством пыли.

Поверхности из древесины

Для обустройства штроб в деревянных стенах применяются все бытовые инструменты за исключением перфоратора. Оптимальный вариант – молоток и стамеска (замена долота), которая позволяет быстро и качественно удалять лишние слои древесины между проделанными болгаркой пропилами.

Также для работы можно использовать:

  • циркуляционную пилу. Она позволяет выполнить ровные пропилы нужных размеров;
  • ручной фрезер. Для этого используется специальная фреза, которая позволяет делать прямые и боковые штробы.

Поверхности из газобетона

Штробить стены под электропроводку можно при помощи штробореза, предназначенного для газобетонных блоков. Он представляет собой изогнутую металлическую трубу с рукояткой на одной стороне и выступом на другой.

Процесс выполнения каналов для проводки такой: инструмент тянется вдоль нанесенной линии и с силой прижимается к поверхности. Допускается использование болгарки с насадкой циркуляционного типа, при работе с которой образуется гораздо больше пыли и шума.

Поверхности из кирпича

При монтаже электропроводки в помещениях с кирпичными стенами штробление не выполняется. Кабель фиксируется к поверхности при помощи дюбелей, после чего закрывается толстым слоем штукатурного состава.

Если планируется прокладка кабеля в защитных гофрорукавах или металлических каналах, штробление выполняется тем же инструментом, который используется для бетонных стен.

Для обустройства горизонтальных штроб на кладке из кирпича можно воспользоваться долотом и молотком, для вертикальных – болгаркой с алмазными диском, штроборезом и перфоратором с насадкой.

Если стены оштукатурены, можно ограничиться ручным инструментом, однако на штробление потребуется гораздо больше времени.

Правила выполнения штроб под электропроводку следующие: горизонтальные выполняются на швах, вертикальные – между отдельными рядами.

Для монтажа розеток и выключателей в стене при помощи электроинструмента проделываются посадочные места.

Как пользоваться штроборезом

Главное в работе с этим аппаратом — соблюдение техники безопасности. Рекомендуется надеть наушники для защиты органов слуха от очень сильного шума. Желательна маска или очки, особенно при работе с мелкозернистой штукатуркой.

Чтобы штроба получилась ровной, нужно провести разметку. Некоторые мастера могут хорошо это делать без расчерчивания стен, а просто по лучу лазеру, но такой способ подходит, если рука уже набита. Разметку проводят с учетом того, что по намеченной линии штроборез будет совмещаться боковым торцом, а не режущими дисками.

На штроборезе выставляют настройки ширины и глубины с учетом размеров того приспособления, которым в дальнейшем будет производиться пробивка канала. Обычно используют зубило или бур на 12-14 мм.

Резку штроборезом проводят сверху вниз. Благодаря силе тяжести обработка в таком направлении гораздо легче, чем в обратном. Нужно только придерживать инструмент и прижимать его к стене. На небольших участках можно резать снизу вверх, если по-другому не получится.

Штроборез имеет 2 ручки для захвата. Держать его нужно так, как удобно в данный момент. Положение рук и тела рекомендуется периодически менять, чтобы не затекала спина. Используют подмости и другие подставки, поскольку работа не быстрая, требует физических усилий.

Резку проводят следующим образом:

  1. Устанавливают край штробореза вплотную к размеченной линии.
  2. Медленно продвигают инструмент сверху вниз, совершая возвратно-поступательно движение туда и обратно. Это помогает избежать заклинивания дисков.
  3. Места, куда добраться штроборезом сложно, дорабатывают болгаркой.

Диски можно использовать недорогие, но с учетом материала стен. Бетон резать гораздо дольше, чем кирпич, особенно монолит. Для него потребуется купить более дорогие и прочные диски.

Основные правила проведения работ самостоятельно

Перед началом выполнения работ необходимо ознакомиться с требованиями, изложенными в документе СП 76.13330.2016 (новая редакция СНиП 3.05.06-85), при нарушении нормативов потребуется переделка борозд. От корректности прокладки проводки зависит безопасность эксплуатации электрического оборудования в квартире или жилом доме. Перед укладкой кабелей в борозды необходимо проверить состояние изоляции, наличие трещин и надрывов не допускается.

Нормы и ограничения

Основные нормативные ограничения:

  1. При прокладке борозд пересечение канавок не допускается.
  2. Максимальное расстояние от распределительной коробки до точки подключения розетки или выключателя составляет 3 м.
  3. Не допускается резка несущих стен (например, на территории Москвы запрет прописан в постановлении Правительства №508 от 25 октября 2011г.).
  4. Вне зависимости от материала стен допустимая глубина борозды составляет 25 мм, что предотвращает повреждение прутьев арматуры абразивным инструментом.
  5. При прокладке кабеля необходимо минимизировать количество изгибов, рекомендуется резать борозду с 1 переходом от вертикальной секции к горизонтали.
  6. Запрещена укладка кабелей в зазор между бетонными плитами, поскольку при температурных деформациях возникает риск разрушения изоляции.

Требования по расположению борозд относительно элементов конструкции представлены в таблице.

ПараметрМинимальное значение, мм
Зазор между канавкой и горизонтальной поверхностью потолка150
Расстояние от кромки дверного проема100
Зазор между каналом и линией прокладки трубы централизованного газоснабжения400
Толщина защитного слоя, нанесенного поверх уложенных в борозде кабелей10

Штробление стен болгаркой под проводку без пыли

Любой мастер знает, что при замене проводки в квартире приходится проделывать отверстия в стенах. Образующаяся при этом строительная пыль оседает по всему помещению. Можно ли облегчить процесс работы и последующую уборку?

Несколько советов, как осуществить штробление без пыли, полезны будут тем, кто затевает ремонт.

Чем штробят стены

Стандартное расположение светильников или розеток не всегда устраивает владельца квартиры. В этом случае встает вопрос об их переносе на другое место. Для этого необходимо проделать борозды или отверстия в стенах или потолочном перекрытии. В многоэтажных домах они выполнены из бетона или кирпича. Поэтому при необходимости штробить стены под проводку лучше заранее озаботиться тем, чтобы избежать большого количества пыли.

Проделать штробы в стене можно вручную, но при необходимости укладки кабеля большой длины это займет много времени. Поэтому лучше воспользоваться электроинструментом. Для работ такого рода используют:

  • перфоратор,
  • болгарку,
  • штроборез,
  • ударную дрель,
  • стаместку и молоток.

Использование перфоратора имеет целый ряд недостатков. Во-первых, инструмент производит много шума. Поэтому если работы ведутся в жилом помещении многоэтажки, придется договариваться с соседями. Процесс штробления перфоратором довольно трудоемкий и занимает много времени. К тому же полученные в результате углубления имеют неровный край. Традиционная «болгарка» с алмазным кругом дает отверстия с качественной кромкой, но сами углубления имеют неровную поверхность. Это создает риск повреждения проводки, к тому же в процессе образуется слишком много пыли.

Идеальным вариантом будет штроборез. С его помощью быстро и легко можно проделать отверстия и борозды под электрический кабель. Этот инструмент осуществляет резку двумя дисками. Они изолированы кожухом, который перекрывает место соприкосновения с поверхностью. Это дает возможность пробить борозды разной глубины. Штробы получаются гладкими внутри, а их края остаются ровными.

При отсутствии электроинструмента, сделать штробу можно и вручную. С этой целью используют стамеску и молоток. Такой приём не подойдет для твердых материалов вроде силикатного кирпича или бетона. При помощи стамески в стене пробивают бороздку, которую затем углубляют и расширяют. Инструмент при этом держат в правой руке, параллельно поверхности, и ударяют по нему молотком.

Как избавиться от пыли при штроблении

Профессиональные строители при работах по укладке проводки внутри стен используют оборудование со встроенным пылесосом. Но стоимость такого инструмента высока и его покупка для разового мероприятия смысла не имеет. Чтобы проштробить стену штроборезом без дополнительных опций, не создавая при этом облака пыли, мастерам приходится идти на разные хитрости. Простейший способ это обильное смачивание водой обрабатываемой поверхности. Мелкие частицы можно собрать простым бытовым пылесосом.

Чтобы штробить болгаркой без пыли, используют технологию мокрой резки бетона. Она заключается в непрерывной подаче воды к режущему диску через присоединяемый шланг. Можно воспользоваться помощью подручного, который просто будет поливать диск и площадь резки из пластиковой емкости. При этом следует быть внимательным, жидкость не должна попадать на электроинструмент.

Снизить запыленность помещения помогут следующие мероприятия:

  • пол закрывают пленкой,
  • над входом закрепляют промышленную штору или ткань,
  • перед дверью кладут влажный половик.

После того как штробы будут проделаны, мусор сметают веником и пылесосят. Углубление обрабатывают грунтом, укладывают и закрепляют кабель. Канал заделывают шпаклевочной массой, штукатуркой или гипсом.

Провести электрические провода можно и без штробления стен. Такой вариант привлекателен полным отсутствием пыли. В торговой сети представлено множество различных изделий, позволяющих не только замаскировать открытую проводку, но и оживить дизайн помещения. К ним относятся:

  • гофрорукава,
  • кабель-каналы,
  • коробы.

Если есть необходимость замены проводки, без прокладки новой, можно воспользоваться уже имеющимися каналами.

Мелкие частицы бетона и силикатного кирпича не должны попадать на слизистые или в дыхательные пути. Поэтому при проведении работ необходимо пользоваться защитой в виде очков и респиратора. Если в помещении есть мебель, её тоже лучше закрыть пленкой или тканью.

Алмазные диски

Очень важная вещь при нарезании штроб и выпиливании ниш – это качество алмазных дисков. Здесь никогда нельзя экономить и стоит приобретать только известные бренды.

Даже если у вас стенорез или штроборез не Хилти, DeWalt а какой-то другой малоизвестной марки, покупайте только дорогую расходку. На более дешевых алмазных дисках, в первую очередь может сточить не само алмазное напыление, а элементарно вырвать посадочное место под крепежную гайку.

Если же покупка стенорезной машины для вас непозволительная роскошь, а перфоратор тем временем уже есть в наличии и ничего докупать не нужно, то работайте по старинке.

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными

Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату

Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Закрепление кабелей

В специальной литературе, статьях и видеороликах интернета можно найти большое количество примеров рассказывающих, как закрепить кабель в штробе. Наиболее часто описываемыми являются варианты с использованием:

  • перфорированной полосы. Этот способ применялся в строительстве квартир по типу общежитий в 50-60 годах XX века. Для надежной фиксации электропровода применялся дюбель;
  • алюминиевой проволокой. Проволока пробивается, прикручивается в основании выштробленного канала. Провода закрепляются верхними концами проволоки и загибают их внутрь;
  • строительным гипсом. Провода прокладываются в борозде, крепление кабеля осуществляется небольшими порциями смеси. Способ достаточно неудобный для использования, ограничивается по месту применения, временными интервалами;
  • дюбель-хомутов. При этом способе крепеж электрокабелей осуществляется специальными 6 миллиметровыми хомутами. Использование этого приспособления обеспечит прочность крепления, достаточную скорость проведения монтажа.

Основные СНиП, ограничения и правила штробления стен в квартире и доме

Перед тем, как проштробить стену под проводку, нужно обязательно ознакомиться с нижеследующими нормами и правилами. Их нарушение может наградить вас, в лучшем случае, объемными работами, в худшем – травмами или потерей материальных ценностей после короткого замыкания и воспламенения. Рассмотрим подробнее нормы СНиП 3.05.06-85, а также рекомендации опытных строителей.

Штробление можно осуществлять только параллельно несущим конструкциям здания, никаких изгибов, углов. То есть, вы можете делать только горизонтальные и вертикальные штробы от розетки и распределительных коробок. Это правило соблюдают все строители, чтобы при последующем ремонте в новом помещении не повредить проводку. Пользователю тоже необходимо это знать, чтобы не пробить гвоздем от полки для книг или картины кабель в стене.
Штробление, которое выполняется вдоль перекрытия, должно осуществляться на расстоянии 15 сантиметров и не более. При вертикальной прокладке нужно отступить по 10 см (или более) от дверных проемов, окон или углов. Если в помещении проходит газовый трубопровод, от него отступают не менее 40 сантиметров. Все эти нормы направлены, в первую очередь, на вашу безопасность, чтобы проводка не повреждалась.
От 20 до 26 мм – это допустимая глубина залегания проводки, она не должна размещаться глубже. Согласно СНиП длина одной отводки от распределительной коробки не должна превышать 3 метра.
Если у вас  розетки далеко от распределительной коробки, старайтесь делать минимум разворотов. К любому месту вы должны дойти не более чем за 1 угол. От коробки ведете прямую, потом спускаете вертикаль к выключателю или розетке. Чем больше «углов», тем больше вероятность перегрева провода, в результате возникает риск короткого замыкания

Особенно важно избегать углов при прокладке алюминиевого провода – со временем он становится ломким.

В стенах панельных домов нельзя делать штробы, а также в любых других несущих элементах конструкции. Это исключение не касается легких перегородок.

Особенности работы с различными материалами

Мало выбрать подходящий инструмент для штробления стен под проводку

Важно ознакомиться еще и с тем, какой материал лежит в основе стен, чтобы понять, как с ним работать. Существуют еще и общие правила, которые применимы для всех конструкций

Но в случае с кирпичными стенами, провода лучше укладывать горизонтально. Еще лучше, если местом их расположения будут горизонтальные швы между рядами кладки. Во всех случаях штробы должны располагаться вертикально или горизонтально, исключением выступают мансардные этажи.

Длина паза не должна превышать 3 м. Количество поворотов нужно снизить до минимума. Штробление стен под проводку в панельном доме не разрешено, если перед вами несущая конструкция. Она берет на себя всю нагрузку от верхних этажей и крыши, а снижение ее несущей способности влечет риск обрушение всего здания.

Если же вы получили все разрешения и планируете осуществлять проделывание паза под проводку, а в наличии лишь углошлифовальная машина, вам могут понадобиться насадки на болгарку для штробления. Для этого вы можете приобрести:

  • место под установку циклона;
  • кожух для защиты;
  • 2 пильных диска;
  • раструб для пылесоса.

Для этого оборудования можно использовать еще и специальную насадку, называемую штроборезом. Ее лучше не применять, если мощность оборудования не превышает 1500 Вт. Чтобы исключить перегрев мотора, нужно приобрести диск с диаметром не больше 180 мм.

Штробы в бетоне и кирпиче

Работая в панельном доме, вы должны помнить о том, что до розеток проводят пазы лишь в том случае, если стены не являются несущими. От пола розетки следует удалить на 30 см или больше. Что касается кирпича, то при его кладке нужно не нужно заполнять швы раствором, чтобы после их не расшивать и уложить туда проводку. Если же кладка уже выполнена, раствор можно удалить механическим способом. А вот при работе с бетоном молоток и зубило не помогут.

Как работать с деревом и газобетоном

В древесине прокладка коммуникаций запрещена. Провода должны располагаться снаружи стены, а после перекрываться кабель-каналом. Что касается газобетона, это довольно мягкий материал, работать с которым вы можете даже ручным штроборезом. Его домашние мастера иногда изготавливают самостоятельно.

Нюансы с несущими стенами

Несущие стены ни при каких обстоятельствах штробить нельзя. Это может привести к нарушению целостности важных для всего здания конструкций. Если же начинать такие работы без разрешения, это может обернуться штрафом и необходимостью удаления проложенной проводки.

Штроборез – что это за инструмент?

Штроборез – профессиональный инструмент, используется для штробления стен под проводку. Это усовершенствованная модель болгарки, которая применяется электромонтажниками. В устройство монтируются два алмазных диска, благодаря которым получается точная линия надреза с возможностью регулировки расстояния и ширины штробы. Режущие диски закрыты специальным кожухом. Они перекрывают место контакта со стеной.

Штробление штроборезом

В штроборезе предусмотрен отвод, в который вставляется шланг от строительного пылесоса. Благодаря всасыванию, обеспечивается штробление без пыли. После того, как сделаны срезы по всей длине штробы, излишки бетона, кирпича удаляются при помощи перфоратора. Недостаток у такой техники только один – высокая цена. Если за отечественный инструмент Интерскол вы отдадите 4500–5000 рублей, то за марки зарубежного производства (Bosch, Makita, Metabo) вам придётся выложить в среднем 30 000–55 000 рублей, в зависимости от того, из чего сделан корпус.
