Установка розетки своими руками

Как правильно установить розетку

Для того чтобы розетка нормально работала, необходимо соблюдать определенный порядок действий и правильно выполнять все операции. Точно таким же образом решается проблема, установки старой розетки обратно. В этом случае все операции идентичны, как и в случае с новыми установочными изделиями. Единственным отличием является осмотр на предмет целостности контактов и креплений.

В первую очередь нужно позаботиться об электробезопасности и обесточить домашнюю электрическую сеть. Отсутствие тока проверяется индикаторной отверткой или мультиметром. Перед установкой розетка разбирается на составные части. С этой целью выкручивается центральный болтик, затем снимается крышка вместе с декоративной рамкой. Иногда рамка просто защелкивается, и ее нужно аккуратно подцепить и снять с помощью отвертки.

На следующем этапе жилы проводов или кабелей зачищаются от изоляции примерно на 1 см. На контактах розетки отпускаются болтики, кончики проводов вставляются на свои места и фиксируются. В некоторых импортных розетках болтиков может не быть, здесь контакты являются самозажимными. В двухпроводной сети подключение наиболее простое – провода вставляются в любые болтовые зажимы. Если же к розетке подведены три провода, в этом случае нужно быть внимательным, чтобы случайно не подключить фазу или ноль в контакт заземления. Обычно этот контакт располагается по центру и не может соприкасаться с двумя штырями вилки. Он взаимодействует только с заземляющим контактом вилки.

По завершении подключения провода аккуратно укладываются внутри подрозетника так, чтобы розетка свободно входила в него. Далее розетку нужно прижать к монтажной коробке и слегка зафиксировать саморезами или распорными лапками. После окончательного выравнивания и полной посадки, распорные лапки и саморезы закручиваются полностью. Крышка вместе с рамкой устанавливается на свое место. Если установка выполнена правильно, крышка должна плотно прилегать к стене.

Установка розеток и выключателей в панельном доме

Преимущество работы штроборезом — ровная штроба, отсутствие пыли

Если приходится монтировать точки питания на бетонные стены в панельных домах, важно учитывать, что монолитные блоки содержат внутри арматуру. Поэтому при штроблении лучше пользоваться металлоискателем

Делать каналы в несущих конструкциях запрещено.

Чтобы прикрутить новую розетку на место старой, стыкующейся с точкой питания в соседней квартире через стену, специалисты рекомендуют действовать таким способом:

  • Немного сдвинуть расположение новой, а место стыка с соседями запенить или заштукатурить. Их точка питания может остаться на своем старом месте.
  • Протянуть еще одну точку питания по штробам от уже имеющейся.
  • Отвести новый кабель от распределительной коробки для монтажа розеток.
  • Подвести питание к новой точке питания от выключателя.
  • Посадить стаканы на старое место на слой алебастра.

Таким же образом можно подключить свет в комнате, подвести проводку к выключателям.

Прокладка

Есть две возможности осуществить правильную прокладку. Можно электропроводку всю скрыть или открыть. Всё это зависит от типа помещения, уровня влажности, активности химикатов и пожароопасности.

Наружный тип закрепляется самыми разными способами. Здесь есть свои преимущества и недостатки. Ремонт осуществить намного легче, да и стену не придется вам штробить. Всё можно сделать за пару часов.

Всё упирается в не самый приятный внешний вид, который портит интерьер жилой комнаты, гостиной или кухни. Также на неё влияют самые разные внешние факторы. Повредить такую проводку не составить большого труда.

Не забудьте только то, что в деревянных домах строго надо проводить всё именно открытым методом. Иначе велик шанс замыкания и быстрого возгорания.

Общепринятые правила и нормы установки розеток

В настоящее время нет четких правил, на какой высоте устанавливать розетки в жилых и бытовых помещениях (расстояние от пола). Но есть приближенные стандарты, которых желательно придерживаться. Так, если выключатель желательно установить на высоте не ниже 1 м 60 см от пола, то для монтажа розетки рекомендуется отступить 80 см — это по максимуму и всего 25 см от пола – по минимуму.

Сейчас принято устанавливать розетки на расстоянии 30-35 см от пола, чтобы пользоваться электрическими приборами в помещениях было максимально удобно (например, включить пылесос, подключить телевизор, холодильник и т.д.).

Меньше, чем 25 см от пола отступать при монтаже электророзетки не стоит, так как возникает риск короткого замыкания (например, при влажной уборке). Если же помещение (жилое или бытовое) оснащено устройством защитного отключения (УЗО), тогда можно поставить розетку на расстоянии менее чем 30 см от пола.

Сколько розеток можно установить? Количество розеток в каждом помещении может варьироваться, тут нет четких ограничений

Единственное, на что стоит обратить внимание при монтаже розетки в детской комнате, что в этом помещении нужно установить специальные розеточные модули, оснащенные защитой от прикосновения. Расстояние от пола – 1 м 50 или 1 м 70 см

Малыши не дотянутся до розеток и выключателей, а дети постарше уже знают, как пользоваться электроприборами.

Есть и еще некоторые нюансы монтажа электрических розеток в жилых помещениях (не только в детской комнате), которых придерживаются электрики – это укладка электрического кабеля в розетку. Сам провод при подключении к клеммам не должен быть слишком коротким, фазный контакт желательно располагать поближе к окну (или с левой стороны, стоя лицом к стене, где устанавливается розетка).

В зависимости от того, какую розетку придется вам установить, рассмотрим варианты подключения.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Конструкция тройных розеток

Евророзетка тройная открытой установки

Изделия выполняются на основе корпуса и рабочей части – клемм с пружинами для вилки и контактов, устройством заземления. Современные евророзетки выдерживают силу тока до 16 А, стандартные – до 6 А. Розетки в одном корпусе отличаются большим диаметром круглых отверстий для вилочных стержней. Крышка устройств изготавливается из жаропрочного пластика, сердечник – из керамики. Для монтажа используется специальная горизонтальная и вертикальная панель.

Модули находятся на общем каркасе или на 3-х автономных, соединенных общей панелью. На сегодняшний день используется две модификации тройного блока розеток:

  • С5. Конструкция без заземления в квадратном корпусе. Ставится под старые советские приборы, подключается к сети 220 В.
  • С6. Евророзетка, выдерживающая напряжение 230-380 В. Совместима с техникой с евро-разъемами и вилками.

В зависимости от производителя тройной модуль имеет ширину от 212 до 220 мм, высоту от 72 до 80 мм. Размер устройства вместе с накладной рамкой – 160 мм в высоту.

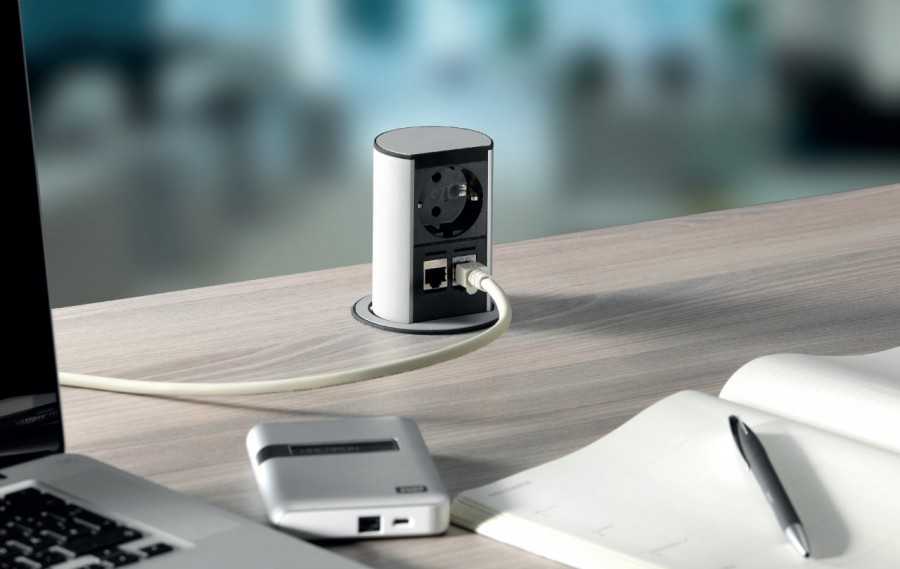

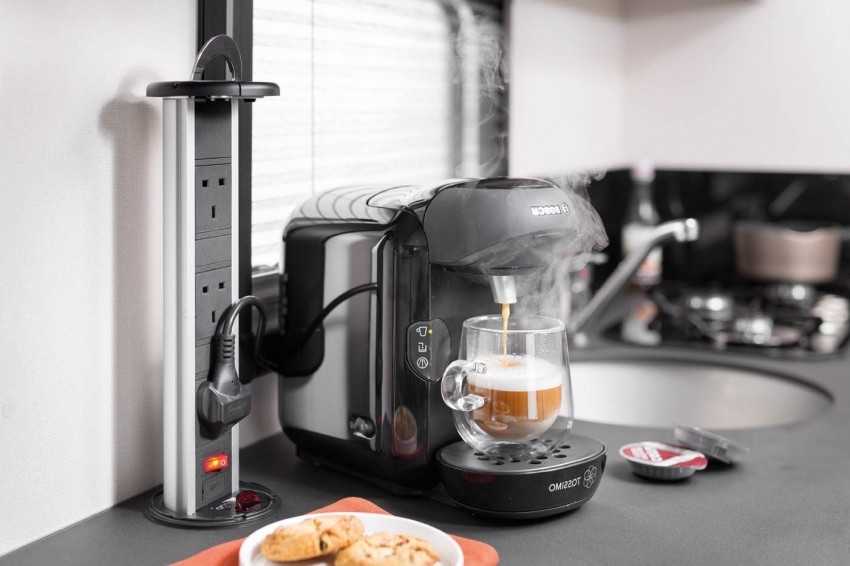

Вариант 2 – Выдвижные розетки

Выдвижные скрытые розетки дают шанс надежно спрятать доступ к электричеству от детей, домашних животных и таким образом не портить идеальный интерьер. Также встроенные в столешницу или корпус мебели устройства значительно экономят место и дают возможность подключения большого количества приборов.

Установить модели такого типа можно самостоятельно:

  • Ознакомиться с инструкцией, прилагаемой к встраиваемому набору;
  • Наметить габариты отверстия в месте установки скрытой конструкции;
  • Аккуратно вырезать отверстие;
  • Зафиксировать розетки специальными крепежами, которые обязательно идут в комплекте;
  • Вытянуть шнур и включить в ближайший источник питания.
  • Проверить работоспособность.

Выбор и подключение силовой розетки для электроплиты.

Прежде, чем приступить к монтажу розетки, давайте разберемся, какую лучше выбрать для кухни.

Розетки для электроплит.

По техническим характеристикам различают такие устройства:

  • с заземлением и без;
  • с защитными шторками;
  • с выталкивателем;
  • с таймером;
  • с УЗО;
  • с классом защиты типа IP – для помещений с повышенной опасностью;
  • 220 В и 380 В, др.

Розетки также отличаются формами, размерами и типом установки. В магазинах представлен большой ассортимент, благодаря чему возможно подобрать устройство любого современного дизайна.

По типу установки различают:

  • скрытые – электрическая часть утоплена в стену;
  • наружной установки – монтаж осуществляется преимущественно в загородных деревянных домах или в тех местах, где отсутствует возможность сделать выемку в стене;
  • комбинированные – изделия дополнены крышками, шторками, пр., которые защищают от внешних факторов – пыли, грязи, жира.

По типу конструкции бывают:

  • одинарные – предназначены для подключения только одной вилки;
  • двойные – отлично подойдут для подключения не только электроплиты, но и рядом расположенной бытовой техники, например, холодильника, микроволновки, вытяжки, др.

Основные правила выбора и установки розетки:

  1. Выбирайте качественные электророзетки проверенных брендов.
  2. Перед установкой проверяйте целостность изделия и контактов.
  3. При монтаже на кирпичную стену необходимо дополнительно проложить прокладку.
  4. Количество контактов должно соответствовать количеству жил кабеля.
  5. Не рекомендуется устанавливать розетки возле моек, в месте отвода канализации, возле окон и дверей, электрических приборов высокого напряжения, за посудомоечной или стиральной машинкой, возле источников огня.
  6. Цвета жил провода должны соответствовать соединениям, как в розетке, так и в вилке.
  7. Контакты в электророзетке необходимо надежно закреплять, а многожильные провода желательно предварительно пропаять.
  8. После монтажа устройства с помощью мультиметра нужно проверить, что все контакты подсоединены правильно.

Подготовка основания

Внутренние и наружные розетки должны на чем-то держаться, причем крепление должно быть качественным, ведь контакты современных устройств делают подпружиненными, для плотного соприкосновения друг с другом. Это нужно для уменьшения сопротивления электрическому току, но также современная евророзетка может выскочить из стены, при попытке вынуть из нее штепсель, если основание недостаточно хорошо ее удерживает.

Как итог – основание должно надежно крепиться к стене, для чего применяются дополнительные аксессуары. В скрытой розетке это подрозетник, который замуровывается в стену, а открытая крепится дюбелями или шурупами.

Установка подрозетника

По сути это пластиковый стакан, замурованный в стену. Если устанавливать розетки без него, то очень скоро ее крепления раскрошат даже самый прочный бетон и она выпадет наружу. Пластик же достаточно вязкий, чтобы за него цеплялись крепежи и шероховатый, чтобы удерживаться в стене.

Если монтаж розетки делается вчистую, то сперва высверливается отверстие для подрозетника. Для этого нужна дрель с коронкой или сверлом по бетону. Диаметр отверстия должен быть немного больше, чем устанавливаемый подрозетник. Если производится замена розетки своими руками, и старый подрозетник по каким-то причинам не походит к новой розетке, то он высверливается из стены и на его место надо ставить новый.

Когда отверстие готово, то к нему прокладывается розеточный провод и теперь можно приступать к установке самого подрозетника. Для этого готовится небольшое количество гипсового раствора (алебастра или цемента) и отверстие в стене обмазывается им по бокам – теперь можно вставлять подрозетник (предварительно продев в него конец провода).

Подрозетник выставляется таким образом, чтобы он всей площадью, без перекосов, был заподлицо к поверхности стены. При вдавливании его в стену, наружу обычно вылазит некоторое количество раствора.

Перед тем, как убирать излишки раствора и окончательно вмазывать подрозетник в стену, желательно выждать пока раствор не начнет схватываться.

Теперь осталось выждать пока замазка полностью не застынет – подрозетник готов и в него теперь можно установить внутреннюю розетку.

Основание для наружной розетки

Наружная розетка состоит из трех частей – основания, внутренней части и крышки. Между собой они связаны следующим образом – основание крепится к стене, к нему прикручивается внутренняя часть и на нее надевается крышка, которая фиксируется болтом.

Зачастую вся подготовка к креплению сводится к сверлению отверстий под дюбели, если розетка будет устанавливаться на бетонную стену. Если установить электрическую розетку надо на деревянную поверхность, то все сводится к закручиванию шурупов. Правда, если шурупы толстые, то не помешает просверлить под них отверстия чуть меньшего диаметра, чтобы дерево не лопнуло.

Нюанс здесь только один – основание розетки сделано из пластика, который горит и плавится. Требования ПУЭ, при необходимости поставить розетку на дерево, предписывают делать под нее дополнительное основание из негорючего материала.

Что делать при выпадении самой розетки

Тут может быть две основные причины – недостаточный отжим крепежных усиков и гладкая внутренняя часть подрозетника, по которой крепления просто проскальзывают.

В первом случае крепежи просто не достают до стенок подрозетника или прижимающей силы мало для уверенного удержания всей конструкции. Это может происходить из-за износа креплений или несоответствия моделей, когда розетка сама по себе меньше чем подрозетник.

крепежные усики (лапки) розетки

Если розетка все-таки фиксируется в подрозетнике, но потом вытаскивается из него вместе со штепселем, значит ей не хватает совсем немного прижимающей силы. Здесь достаточно будет просто немного подогнуть крепежные усики – по форме они напоминают букву «Г», но с немного отогнутой вверх верхней частью. Если ее отогнуть немного больше, то прижимающая сила увеличится. Для этого надо выкрутить регулировочный болт, эта деталь сама выпадет из розетки и ее можно будет подправить плоскогубцами. Потом все можно устанавливать в обратной последовательности. Для гарантированного результата в месте, куда будут упираться крепежные усики, можно сделать несколько насечек – ножом или паяльником.

Когда сам подрозетник, даже хорошо закрепленный в стене, значительно больше розетки, то тут надо или менять его полностью или опять же изготавливать чопики и делать насечки с внутренней стороны.

Также нередко бывают случаи, когда поверхность подрозетника в месте контакта с распорными усиками просто слизана. Действенным методом решения является извлечение подрозетника и последующая его установка, но под углом в 90° от первоначального положения. Еще проще повернуть саму розетку – двойные и тройные часто так и устанавливаются – в горизонтальном положении.

Перед тем как решать что делать если розетка выпадает из подрозетника, надо осмотреть корпус последнего – в современных моделях есть крепежные болты, которыми розетка просто прикручивается к их корпусу.

4. Крепление внутренних розеток.

В зависимости от вида коробки внутренние розетки в неё крепятся двумя способами:

при помощи крепежных лапок;

Принцип их действия прост. Крепежные лапки имеют изогнутую конфигурацию и напоминают «рычаг Архимеда». При вворачивании болтов, проходящих через лапки, одна сторона лапки прижимается к корпусу, а вторая, проходя через упор, отодвигается в бок. По очереди подкручивая болты с одной и с другой стороны корпуса, лапки упираются к коробку и заклинивают корпус в необходимом положении.

Такой способ крепления в настоящее время уже практически не применяется. Используется он только в тех случаях, если розетка устанавливается в металлическую коробку, в основном в постройках «советских» времен.

Более удобным, легким и практичным является следующий способ крепления .

крепление корпуса при помощи двух шурупов;

В зависимости от потребности ориентируем корпус в вертикальном или горизонтальном направлении. Направляем шурупы в специальные отверстия в коробке и закручиваем.

Розетка подключена к сети, закреплена в коробке и последним этапом осталось поставить на место верхнюю крышку, подать напряжение и попробовать работоспособность, подключив потребитель.

Теперь и Вы знаете, как производиться установка розетки. Жду ваших комментариев и обязательно всем отвечу.

До скорых встреч, и всем легких ремонтов.

В заключении маленькое видео установка розетки в стене, облицованной гипсокартоном.

Установка двойной розетки

Очень важно знать, как происходит подключение двойной розетки. Есть два вида двойных скрытых розеток:

  1. В одной колодке имеется два гнезда В данном варианте установка двойной розетки имеется всего один подрозетник и соответственно одна сердцевина. Крепление, чтобы подключить двойную розетку происходит точно так же, как и для одинарной.
  2. Две соединённые розетки Такой вариант, как розетка двухместная скрытой установки очень целесообразен для комнат. В данном варианте монтаж двойной розетки осуществляется установкой в стену двух подрозетников. Имеются специальные двойные подрозетники для таких задач. Подключение блока комнатных розеток обычно проходит по последовательной схеме. То есть от первой запитывается следующая. Этот вариант экономит количество провода, потому как подключить две розетки можно последовательно. Также решается вопрос с подключением тройной розетки.

Особенности установки сдвоенных розеток

Клиенты часто не видят разницу между двумя розетками, двумя розетками под одной рамкой и сдвоенной розеткой. Это надо четко объяснять на этапе проекта (договора).

Я противник сдвоенных розеток, которые изображены на фото в этой статье. Дело в том, что, не смотря на то, что это – одна точка, устанавливать такую розетку не так-то просто. Крепежные отверстия у такой розетки расположены только по двум сторонам корпуса, в отличие от обычных розеток. И маневра при подключении меньше…

В случае использования розеток “под кирпич” это как правило не играет роли. Но зато при использовании коробок для полых стен (под гипсокартон) это вводит ограничение на ориентацию при установке. Проверьте сами.

Кроме того, на двойную розетку приходится большая механическая и электрическая нагрузка, что резко снижает срок службы.

Устанавливать такие розетки (особенно, если применяется провод с сечением 2,5 мм2) тоже не очень приятно. Поэтому, я, как электрик, призываю своих клиентов лучше одну двойную заменить на две одинарных. К тому же, две одинарных – это две точки 😉 !

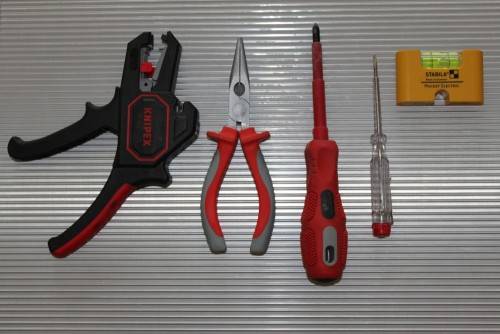

Какие понадобятся инструменты

У каждого электрика имеется стандартный набор инструментов, которыми он пользуется при установке выключателей и розеток.

Вам также придется приобрести следующие инструменты, чтобы справиться с установкой розетки самостоятельно:

  • отвертку – 2 шт. (одна с шириной «жала» 4 см, вторая – 2 мм);
  • крестовую отвертку – 2 шт. (диаметр 2 и 3 мм);
  • индикатор определения разрыва цепи, а также «фазы» и «ноль»;
  • нож;
  • кусачки и бокорезы;
  • пассатижи;
  • молоток;
  • изоленту;
  • линейку и карандаш.

Выбирайте инструмент с мягкими ручками, облаченными в изолирующий материал. Также возможно вам понадобится специальный инструмент «клещи», для того чтобы быстро зачистить концы проводов от изоляционного материала, и маленькие круглогубцы.

Все инструменты можно приобрести в строительных супермаркетах. Советуем не экономить и покупать качественный инструмент.

Прокладка проводки

Работа выполняется в следующем порядке:

  1. Проверяем изоляцию и жилы кабеля на наличие дефектов.
  2. Снимаем крышку с распредкоробки.
  3. Заводим разные концы кабеля в распределительную коробку — с одной стороны, и в установочную — с другой. Чтобы в дальнейшем было удобно делать новые расключения, кабель заводим с некоторым запасом (10 – 15 сантиметров).
  4. Готовим штробу вверху отверстия под провод. Используем для проделывания штробы молоток с зубилом или перфоратор с ударной насадкой. Если материал стены не твердый, для проделывания штробы подойдет даже стамеска.
  5. Провода (гофрированная труба с кабелем внутри) укладываем в штробу. Провод должен лежать в нише свободно, не мешая подрозетнику. С обратной стороны устройства имеется специальная прорезь, в которой и размещаем провод.
  6. Фиксация провода может проводиться алебастровым раствором. Рекомендуемый шаг — 250 миллиметров.
  7. Замазываем дефекты шпаклевочным составом.

В качестве фиксирующего состава можно использовать не только алебастр, но и гипс (медицинский или строительный). Для приготовления раствора высыпаем основу в емкость. Добавляем воду небольшими объемами, стремясь получить раствор средней густоты.

Состав нужно использовать очень быстро, поскольку уже через пару минут с ним будет очень сложно работать, а через 5 минут раствор придет в полную непригодность.

Виды розеток

Для обустройства однофазной линии электричества с напряжением 220 применяют такие типы конструкций:

  • С боковым заземляющим контактом (С 2а). Их конструкция предполагает наличие дополнительной клеммы, к которой подключают зеленую жилу. Чаще монтаж розетки такого типа выполняют под мощную бытовую технику (электроплита, бойлер).
  • Без заземления (С 1а). Обычные розетки, рассчитанные на максимальный рабочий ток 10 А. Они способны выдерживать напряжение до 250 В и не нуждаются в заземлении.
  • Устройства с наличием штифтовой заземляющей клеммы. Она монтируется зависимо от вида подключаемой вилки. Такие элементы имеют стандарт С 3а.

Дополнительно розетки классифицируют на виды по типу конструкции:

  • Наружные (накладные). Предназначены для самостоятельного монтажа на стенах деревянных срубов, панелей. Если мастер не знает, как установить розетку в таких зданиях, стоит руководствоваться правилами пожарной безопасности. Врезать точки питания в дерево категорически запрещено.
  • Встроенные (внутренние). Используются для монтажа в стены из монолита, кирпича, пенобетона, гипсокартона.
  • С пружинными клеммами. Зачищенные провода вводятся в специальное техническое отверстие и фиксируются автоматически.
  • С винтом. Провода прижимаются к клеммам при помощи затяжки маленького крепежа.

Существуют также напольные миниколонны, при помощи которых можно вывести от 2 до 6 точек электропитания одновременно. Их можно добавить, если нужно подключить большое количество оборудования в одном месте.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения – медный кабель сечением 3*1,5мм2

для розеток и кондиционирования – 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Когда нужно менять розетки

Необходимость заменить старую розетку на новую возникает, когда:

  1. В помещении есть устройства старого образца, которые имеют непривлекательный внешний вид. К ним нельзя подключить электроприборы с европейским штекером (евровилка).
  2. Нужна двойная розетка. Большинство людей в быту применяют тройники или переноски. Это удобно, но небезопасно. Если нужно подключать несколько приборов, лучше установить двойные розетки.
  3. Расшатался подрозетник или на отверстиях появились следы подгорания. Если не предпринять меры, может произойти возгорание.
  4. Ремонт. Специалисты советуют устанавливать розетки на высоте 40 см от пола. Раньше стандарты были другими, и устройства монтировались на высоте примерно 1 м.

Еще одним поводом сменить розетки является новая дизайнерская задумка относительно оформления интерьера.

Фото установки розеток

Также рекомендуем просмотреть:

  • Полировка фар своими руками
  • Строительные леса своими руками
  • Точилка для ножей своими руками
  • Антенный усилитель
  • Восстановление аккумулятора
  • Мини паяльник
  • Как сделать электрогитару
  • Оплетка на руль
  • Фонарик своими руками
  • Как заточить нож для мясорубки
  • Электрогенератор своими руками
  • Солнечная батарея своими руками
  • Течет смеситель
  • Как выкрутить сломанный болт
  • Зарядное устройство своими руками
  • Схема металлоискателя
  • Станок для сверления
  • Нарезка пластиковых бутылок
  • Аквариум в стене
  • Врезка в трубу
  • Стеллаж в гараж своими руками
  • Симисторный регулятор мощности
  • Фильтр низких частот
  • Вечный фонарик
  • Нож из напильника
  • Усилитель звука своими руками
  • Трос в оплетке
  • Пескоструйный аппарат своими руками
  • Генератор дыма
  • Ветрогенератор своими руками
  • Акустический выключатель
  • Воскотопка своими руками
  • Туристический топор
  • Стельки с подогревом
  • Паяльная паста
  • Полка для инструмента
  • Пресс из домкрата
  • Золото из радиодеталей
  • Штанга своими руками
  • Ночник своими руками
  • Аудио передатчик
  • Датчик влажности почвы
  • Счетчик Гейгера
  • Древесный уголь
  • Wi-Fi антенна
  • Электровелосипед своими руками
  • Ремонт смесителя
  • Индукционное отопление
  • Стол из эпоксидной смолы
  • Трещина на лобовом стекле
  • Эпоксидная смола
  • Как поменять кран под давлением
  • Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Устройство розетки

Принцип строения розеток с заземлением и без сравнительно одинаков. С одной небольшой разницей, во внутренних или накладных розетках с заземлением по бокам гнезда для вилки встроенные металлические контакты заземления.

Полное устройство розетки таково. На керамическом или трудно воспламеняемом пластиковом основании крепятся контакты для вилки с пружинами и клеммами, также на основу крепятся элементы заземления и зажимы крепления к подрозетнику (в накладных приборах таких зажимов нет). И всё это закрыто трудно воспламеняемым пластиковым корпусом. Накладные розетки полностью, а внутренние только та часть которая не находится в стене.

Общие правила

Когда выбрали один из способов подключения дополнительной розетки. А также определили её местоположение в квартире можно начинать подготовительные работы. Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети. Это производится путём отключения автомата или пробок. Чтобы убедиться что сеть полностью обесточена необходимо воспользоваться специальным индикатором. В идеале можно применять сразу два индикатора. Это поможет безошибочного получить результаты и избежать нежелательных последствий.

Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети путём отключения автомата

Если Вы решили использовать скрытый способ прокладки электропроводки и установки розетки скрытым способом, то необходимо выполнить подготовку штробы и места для монтажной коробки под дополнительную розетку. В случае с использованием открытого способа прокладки кабеля выполняется монтаж кабель-каналов для нового кабеля, а также выполняется установка крепежных элементов для крепления накладной розетки.

Помним о безопасности, удобстве и эстетике

Необходимо помнить, что перед тем как начать работы по монтажу нового участка кабеля и дополнительной розетки необходимо убедиться в том, что на выбранном месте прокладки проводки и монтажа розетки не проходит уже существующий кабель другой линии электропроводки. Также стоит учитывать удобство расположения дополнительной розетки и нового кабеля, чтобы в будущем, при необходимости установить на стену какие-либо элементы интерьера не мешала новая розетка либо чтобы не повредить смонтированный кабель.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
