Как установить видеонаблюдение для частного дома своими руками: проект + монтаж

Подключение и настройка

Подключить видеокамеру через кабель можно не всегда. Дело в том, что такой способ соединения многими компаниями считается устаревшим, и всё больше приоритет отдаётся беспроводному оборудованию. Но если всё же выбрано проводное соединение, могут применяться такие варианты:

телевизионный тюнер;
видеоплата для захвата отсылаемых файлов;
конвертеры USB;
подключение к видеорегистратору.

Обычная схема подсоединения плат захвата подразумевает их монтаж внутрь системных блоков.
Для этой цели платы крепят в разъём PCI Express. Часто можно услышать, что подобный вариант не слишком удобен. Однако в сравнительно небольших сетях видеонаблюдения (включающих не более 16 камер) он вполне хорош. Поэтому для обеспечения безопасности в мелких и средних коттеджах подключение камеры к плате видеозахвата вполне достаточно.

Если надо связать видеооборудование не с монитором компьютера, а с ноутбуком, подход мало отличается. В таком режиме, между прочим, можно спокойно использовать даже аналоговые камеры. Обязательно придётся использовать устройство-посредник. В качестве его могут выступить:

аналоговые регистраторы;
независимые платы видеозахвата;
прочие аналогичные системы.

Универсальные бесплатные аналоги редко удовлетворяют всем требованиям. Иногда возникает соблазн подключить обычную «внутреннюю» плату для ПК к ноутбуку через дополнительный адаптер.
Но делать так специалисты настоятельно не рекомендуют. Хотя бы потому что поиск соответствующего переходника труден. И не факт, что его удастся купить вообще.

Кроме того, качество картинки из-за двойного преобразования вряд ли окажется нормальным для полноценного видеонаблюдения. Плата захвата сигнала нуждается в ёмком канале связи и в значительном электропитании. Обеспечить то и другое вряд ли сможет даже порт USB 3.0. Вывод: заниматься такими экспериментами оправдано, если ничего другого не остаётся. Подключение видеокамеры к телевизору часто производится через «тюльпан».

Причина в том, что лишь редкие телеприёмники и видеокамеры не имеют такого разъёма. Вход VGA присутствует в основном на современных моделях телевизоров. Использовать такой канал хорошо из-за улучшенного качества картинки. Разъем типа SCART — профессиональный стандарт передачи телевизионного сигнала. Но за редким исключением подсоединить видеокамеру к такому порту получится через переходник

Важно знать и то, как подключается видеокамера к телефону

Для этой цели используются:

«облачные» сервера интернета;
прямое подсоединение;
P2P.

Доступ к камерам видеонаблюдения в любом случае потребует использовать интернет по технологии 3G либо 4G. Второй вариант лучше, потому что критически важна скорость коммуникационного канала

Важно: слабым звеном может оказаться сам телефон. Но даже при использовании смартфонов последнего поколения характеристики канала связи вряд ли позволят получать сигнал с 4 камер и более

Сколько-нибудь реально подключение удалённо только к единственной камере.

Беспроводные системы

Беспроводные технологии видеонаблюдения могут применяться в двух вариантах. В первую очередь, это удаленный доступ ко всей системе с возможностью онлайн контроля, о котором уже говорилось ранее. Данный способ представляет собой видеонаблюдение на дачу через интернет, на основе интернет-каналов, по которым осуществляется передача данных. Поскольку очень часто подключение к сети с помощью проводов на даче не представляется возможным, остаются варианты беспроводного интернета 3G или 4 G (рис. 1).

(рис. 1)

При покупке оборудования необходимо проверить наличие встроенного модема или же должна быть возможность выполнить его внешнее подключение. Данный вариант дает возможность дистанционного доступа к любым системам видеонаблюдения, в том числе и аналоговым. Дополнительную безопасность обеспечивает GSM сигнализация.

Второй способ, позволяет отказаться от кабельных линий между камерами и компьютером или видеорегистратором. Вместо них используются IP-наблюдение и WiFi-технологии (рис. 2). Для большинства дач такая схема не подходит по причине высокой стоимости и определенных технических сложностей, связанных с установкой и дальнейшей эксплуатацией.

(рис. 2)

На практике вполне осуществима прокладка кабелей с наружной стороны здания по стене. Здесь же устанавливаются камеры для наблюдения за территорией. Внутри дачи подключить провода еще проще. Беспроводные системы применяются при нежелании нарушать дизайн интерьера коробами и другими деталями, высокие затраты на них являются личным желанием хозяев.

Беспроводное видеонаблюдение по радиоканалу

Комплект беспроводного видеонаблюдения состоит из камеры и DVR видеорегистратора, который записывает видеопоток на карту памяти. Существенным плюсом такого типа видеонаблюдения, как, впрочем, и IP наблюдения, является отсутствие проводов. В случае беспроводного наблюдения передача изображения с камеры ведется по радиоканалу, с возможной дальностью до 200 метров, а в квартире сигнал может улавливаться приемником через 1-2 стены. Такой тип видеонаблюдения отлично подойдет для квартиры, небольшого офиса, или дачи. Стоимость комплекта беспроводного видеонаблюдения, состоящего из камеры и записывающего устройства (рекордера) составляет от 7 тысяч рублей.

Схема подключения беспроводной камеры видеонаблюдения по радиоканалу

Для установки беспроводного видеонаблюдения своими руками нам потребуется смонтировать видеокамеры в предполагаемые места и подключить их к источнику питания – это осуществляется посредством блока питания.

Далее запитываем цифровой рекордер от сети, к которому подключаем телевизор либо обычный монитор. В большинстве видеокамер установлен встроенный микрофон, так что помимо изображения она имеет возможность передавать еще и звук. При включении видеорегистратора на экране монитора должно появиться изображение со всех установленных камер. Весь видеопоток с камер записывается на карту памяти либо внешний жесткий диск – по желанию можно установить запись по движению, по расписанию, либо постоянную запись.

Также, в случае необходимости, имеется возможность присоединить к рекордеру датчик пожарно-охранной сигнализации, и сирену, которая включается на определенный промежуток времени при поступлении сигнала с датчика. Если вы хотите получать оповещение при срабатывании датчика прямо на свой мобильный телефон, придется дополнительно установить специальную GSM сигнализацию в виде отдельного блока со встроенным GSM модулем и СИМ картой.

Регистратор

Это устройство, получающее сигнал от камер и выполняющего запись на жесткий диск или на другие хранители.

Регистратор должен соответствовать нескольким требованиям:

наличие определенного количества входов для всех имеющихся камер; наличие разных режимов записи (одним владельцам важно постоянное наблюдение за объектом, другим для экономии объема носителей достаточно начала съемки по сигналу датчика движения);

объем носителя. Для постоянной съемки потребуется не менее 3-4 Тб, а для эпизодической (только по тревоге) — 500 Гб.
качество записи. Здесь нужно выбрать оптимальный вариант, позволяющий экономно расходовать объем хранилища, одновременно обеспечивая максимальное качество картинки;

Доступ со смартфона

Какое же видеонаблюдение онлайн через интернет без доступа со смартфона? Теперь я вам покажу, как со своего смартфона вы можете смотреть картинку с ваших камер. Покажу на примере смартфона под управлением Android. Для iPhone установка и настройка ПО я думаю будет аналогичной.

Для начала нужно установить бесплатную программу «Novicloud» из магазина Play. Для этого со своего смарфона зайдите в Google Play Market и введите в строке поиска название приложения – “novicloud”

Нажмите кнопку “Установить” и дождитесь окончания загрузки

После установки значок приложения появится на рабочем столе. Запускаем его

В разделе «Личный кабинет» вводим наш логин и пароль, которые мы зарегистрировали в облачном сервисе NoviCloud (см. раздел: Подключение к облачному сервису Novi Cloud)

В разделе «Список устройств» жмем «Добавить»

Вводим данные нашего регистратора – произвольное имя, Cloud ID, логин и пароль (заданные в настройках регистратора) и количество используемых каналов регистратора

Добавится новое устройство. Нажмите на строку из списка устройств

Вуаля! Откроется окно видеотрансляции. Нажатие на «+» открывает другие каналы (камеры) которые вы выберете

Теперь мы можем просмотреть картинку с наших камер в любой точке земного шара, имея только смартфон с подключенным интернетом.

На что обратить внимание при выборе камеры

Прежде чем приобрести видеокамеру для организации видеонаблюдения в вашем частном доме своими руками, необходимо внимательно ознакомиться с характеристиками и отзывами об оборудовании. В основном такой информации достаточно в сети, особенно, если камеру выпускает известная компания.

Обязательно обращайте внимание на следующие параметры:

Фокусное изображение.
Пропускная способность устройства.
Качество снимаемого видео.
Угол обзора оборудования.
Способность формировать цветное и черно-белое изображение.

В одной системе видеонаблюдения в частном доме допускается одновременное использование цветных и черно-белых камер видеонаблюдения. Так, к примеру, все камеры в системе передают цветную картинку, а видеоглазок, смонтированный во входной двери, демонстрирует черно-белое широкоформатное изображение. Иногда бывает и напротив, когда все камеры в системе цветные и лишь одна передает не цветное изображение.

Часто в систему видеонаблюдения своими руками в частном загородном доме или на даче включают специальные камеры с поворотным механизмом. Пользователь может подбирать оптимальный поворот устройства, чтобы велась слежка не за отдельной точкой, а по сформулированному маршруту.

Уличная камера частного дома должна быть оборудована системами подогрева и вентилирования, с помощью которых будет поддерживаться оптимальный диапазон температур.

Для сохранности IP-камер используется специальная купольная камера.

Купол не только прекрасно выглядит с эстетической точки зрения, но и выполняет ряд задач:

Делает камеру скрытой и незаметной для посторонних глаз.
Защищает оборудование от негативного воздействия внешних условий.
Позволяет надежно закрепить устройство в нужном месте.

Неотъемлемой частью уличных камер является система грозовой защиты, которая устанавливается в коммутационные коробки. Довольно простое устройство гарантирует надежную защиту вашего оборудования, в том числе и от электромагнитных волн.

Технологии

Оборудование бывает цифровым и аналоговым. Ай пи техника показывает качественную картинку. Подключение к нему осуществляется с помощью видеорегистратора или через сетевой модуль, что дает возможность смотреть трансляцию с любого гаджета на расстоянии.

Аналоговая слежка – более простая, в ней используют дешевые камеры, которые служат для локального контроля сразу в том же помещении.

Аналоговое видеонаблюдение должно состоять из следующих элементов:

видеокамеры AHD или HD-TVI;
платы захвата или видеорегистратора – это обязательное звено, поскольку именно на нем происходит изменение данных в цифровой вид;
жесткий диск, если покупатель желает записывать трансляцию;
выход в интернет;
функции записи и воспроизведения хранилища;
кабель;
коаксиальный провод или витая пара;
коннекторы или пассивные передатчики – в зависимости от выбора предыдущего варианта;
активные усилители, если наблюдение устанавливается на большое расстояние от 400 метров;
штекер питания для подпитки видеокамер – источник 12 вольт;
аккумулятор – это актуально при отключении электричества;
роутер – для возможности просматривать видео удаленно.

При выборе аналоговой технологии можно применять разные кабели. Это зависит от месторасположения – снаружи или внутри помещения. Силовой провод используется для питания видеоустройств электричеством. Камеры расположены до 110 метров от регистратора.

Питающее напряжение равно 12 вольт, ввиду чего можно воспользоваться обычным многожильным кабелем из меди.

Второй вариант – витая пара. Такой кабель обладает способностью передавать сигнал на огромное расстояние. Будет идеально, если хозяин применяет его в дуэте с активными передатчиками. Иначе нет смысла в его использовании.

Коаксиальный кабель оснащен центральной жилой из меди. Он предназначается для соединения звена между видеоаппаратурой и регистратором. Через него сигнал проникает на видеорегистратор.

Комбинированный вариант применяется для одного оборудования, которое смонтировано на объекте.

IP-видеонаблюдении должно состоять из элементов:

IP-камеры;
видеорегистратор;
сетевой кабель пятый категории (витая пара);
электрический кабель;
коммутатор;
роутер.

Способы видеонаблюдения через Интернет на компьютере

Наблюдать трансляцию с IP-видеокамер на компьютере или ноутбуке с операционной системой Windows можно несколькими способами: с помощью браузера IE (Internet Explorer), широко распространенного бесплатного медиапроигрывателя VLC или специальной программы HeroSpeed CMS.

Просмотр видео с помощью стандартного браузера Internet Explorer

Необходимо запустить браузер Internet Explorer и в адресной строке прописать IP адрес видеокамеры, для нашего случая 135.135.135.135:8201. 135.135.135.135 это IP, который выдал провайдер, 8201 – это HTTP порт, который был нами присвоен видеокамере №1 при ее настройке. Всплывает окно с предложением ввести логин и пароль. После введения логина, пароля и нажатия кнопки «Войти» загрузится панель видеокамеры с изображением. Если кликнуть быстро два раза по изображению, оно займет весь экран монитора.

Если после введения IP в браузере появилась страница в синих тонах, то нужно выполнить действия, описанные выше в разделе .

Просмотр видео с помощью бесплатного медиапроигрывателя VLC

Если медиапроигрыватель VLC на компьютере не установлен, то необходимо скачать из Интернета его дистрибутив и установить. Инсталляция VLC проходит в автоматическом режиме и трудностей не представляет. После установки нужно запустить проигрыватель, нажать закладку «Медиа» и в выпадающем меню выбрать «Открыть URL». В окошко всплывшего окна ввести следующий адрес: rtsp://135.135.135.135:5541/0. 135.135.135.135 это IP, который выдал провайдер, 5541 – это номер ранее назначенный нами RTSP порта камеры №1, 0 – является обязательным только для считывания RTSP с IP-видеокамеры ROKA R-2020. Для других моделей видеокамер после слеша требуется прописывать другой параметр, который назначен производителем камеры.

Просмотр и запись видео с помощью специальной программы HeroSpeed CMS

Программа HeroSpeed CMS является специализированной клиентской программой для работы в системах видеонаблюдения и подходит для работы с IP-видеокамерами многих производителей. Обычно в комплекте с видеокамерой имеется CD диск, на котором имеется программа для данной видеокамеры от производителя. В настоящее время производитель обычно указывает ссылку на сайт, с которого можно скачать необходимое программное обеспечение.

HeroSpeed CMS позволяет одновременно выводить на экран монитора и записывать на жесткий диск видео со всех видеокамер системы видеонаблюдения. Программа имеет множество настроек и поддерживает много языков. Правда, перевод на русский язык сделан довольно непрофессионально.

Для того чтобы программа начала показывать видео необходимо внести параметры связи. Для этого нужно нажать левую пиктограмму в виде списка на верхней панели, добавить все видеокамеры и внести их адреса. На фотографии показана панель, заполненная для видеокамеры №1. Где 135.135.135.135 IP, выданный провайдером, номер RTSP порта 5541 и номер HTTP порта 8201. С остальными настройками легко разобраться самостоятельно.

После того, как система видеонаблюдения заработала, останется только выполнить более точное кадрирование и фокусировку видеокамер.

Как видите разработать и установить систему онлайн видеонаблюдения двора через Интернет на базе IP видеокамер после ознакомления с представленной статьей вполне можно выполнить самостоятельно.

Как выбрать видеорегистратор

Видеорегистратор является основой всей системы, которой оборудуется дача поэтому его выбор и покупка требуют ответственного подхода.

При решении задачи как организовать видеонаблюдение, хорошо зарекомендовали себя различные виды стандартных моделей DVR. Они считаются достаточно эффективными, обеспечивая прием изображений и звуков с нескольких камер. Эти устройства имеют функцию записи сигналов на жесткие диски, а при необходимости – на микро-SD или флешки с последующей передачей на телефон. Данную систему возможно настроить на управление компьютерной мышью, желательно приобретать модели с большим количеством USB портов.

Видеорегистратор можно подключить к роутеру и компьютеру через сеть LAN. Видеосигнал передается от устройства DVR к телевизору или монитору различными способами – HDMI или VGA. С их помощью тревожные сигналы передаются оператору на телефон при возникновении нештатных ситуаций. Желательно выбирать аппаратуру с возможностями оповещения не только через СМС, но и по другим видам связи, например таким как GSM сигнализация. Рекомендуется выбирать русифицированные регистраторы с видеонаблюдением, где меню установлено на русском языке, что существенно облегчает настройки и их можно спокойно выполнить самому. Размеры устройства должны быть как можно меньше, так его будет легче спрятать от посторонних глаз.

При выборе видеорегистратора не стоит ориентироваться только на стоимость. Следует помнить, что дешевые модели обладают низкой эффективностью и могут не дать желаемого результата. Поэтому, когда монтируется видеонаблюдение на даче своими руками выбор нужно делать в соответствии с требованиями и задачами, стоящими перед конкретной системой.

Основные компоненты систем видеонаблюдения

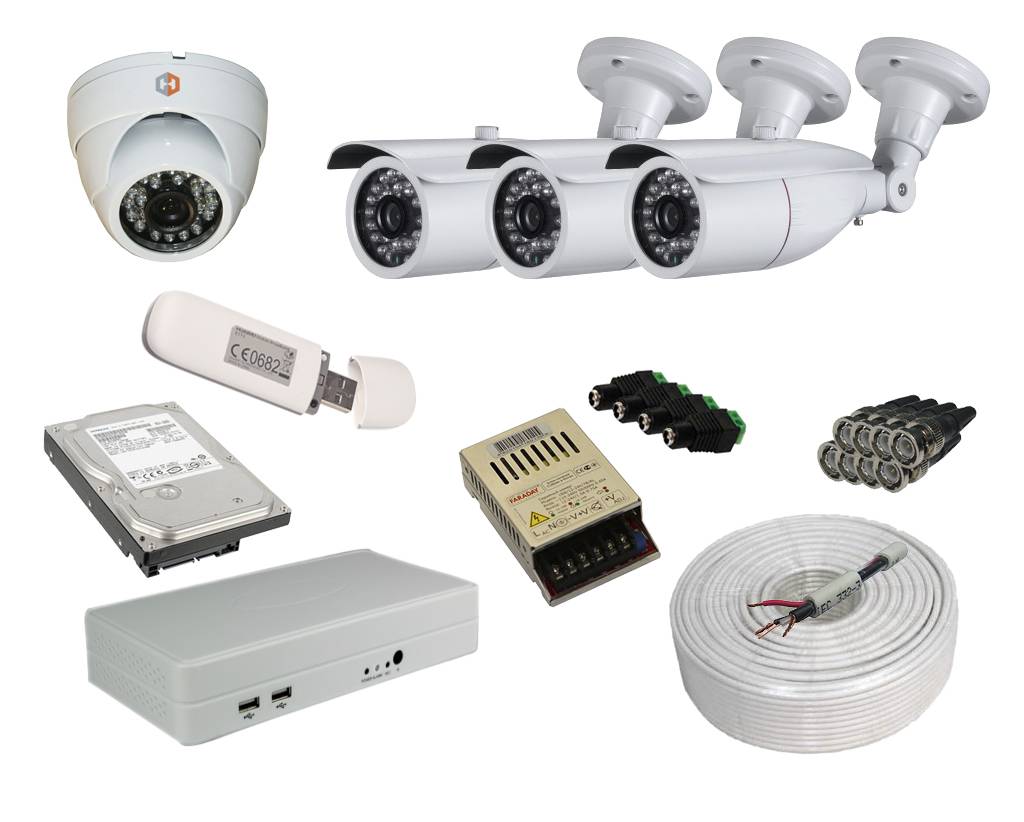

После того как выбрана оптимальная система можно приступать к выбору комплектующих элементов и деталей. Стандартный комплект видеонаблюдения для дачи включает в себя следующее оборудование:

Видеокамеры в требуемом количестве, в том числе и беспроводные.
Видеорегистратор, функционально совместимый с видеокамерами, в котором есть GSM сигнализация.
Жесткий диск HDD не менее чем на 3 Тб, обеспечивающий непрерывную запись в пределах 3-4 недель.
Кабели и проводники для прокладки линий.
Кронштейны чтобы закрепить камеру, дюбели и другие материалы в зависимости от условий, сопутствующих монтажу.

Выбор основных компонентов производится с учетом их параметров и технических характеристик.

Проектирование видеонаблюдения

Устанавливая домашнее видеонаблюдение, важно грамотно рассчитать количество нужных составляющих, место и способ их размещения, а еще финансовую часть работы

Описание конфигурации системы видеонаблюдения

Чтобы самостоятельно установить и настроить систему, понадобится определить тип работы, для которой она предназначается. Так, ключевыми составляющими IP-наблюдения являются следующие детали:

IP-камера. Представляет собой самостоятельный прибор, который обрабатывает полученный сигнал и передает его в оцифрованном виде через проводное подключение или посредством беспроводных интерфейсов. Камеру не нужно оснащать видеорегистратором – она ведет запись на съемный носитель или компьютер. Еще устройство поддерживает удаленное управление и настройку через интернет.
Видеорегистратор. Не является главным устройством в системе, но помогает удобно управлять архивом. В отличие от большинства камер, регистратор может работать круглосуточно в течение недели.
Съемный носитель. При ведении записи посредством видеорегистратора обязательно нужно приобрести жесткий диск. В продаже доступны специальные накопители, которые способны записывать информацию в течение нескольких недель.
Кабель. Допускается использование только витой пары.
Разъемы для соединения.
Источники питания – 12 вольт.
Коммутатор или роутер.

Определяем количество зон наблюдения

Чтобы выбрать оптимальное количество зон наблюдения, нужно определить, что обозначает это понятие. Технически, оно указывает на часть участка, которая прослеживается камерами. При этом на одной зоне может размещаться как 1 камера, так и несколько устройств. Их число выбирается заранее, еще до проведения работ по установке.

При желании покрыть максимальную площадь территории, понадобится покупать дорогостоящее оборудование, но иногда такие затраты не являются оправданными.

Ключевыми точками для монтажа камер являются:

Входы и въезды в гараж с автомобилем.
Входные ворота или калитка.
Самые уязвимые к незаконному проникновению места.
Постройки с техникой.
Входы в любые сооружения на участке.

Чтобы упростить задачу с определением количества зон, лучше изучить план участка.

Скрытое видеонаблюдение

Установка камеры скрытого типа интересует многих владельцев загородных домов, которые желают следить за происходящим на территории, оставаясь незаметными для посторонних. Для этого объективы видеокамер устанавливаются в самых непримечательных предметах интерьера, бытовой технике или муляжных изделиях. Но существуют нормы законодательства, которые не разрешают задействовать такие системы.

Полезной деталью скрытого наблюдения является микрофон. Он может пригодиться в тех случаях, если у вас возникнет желание следить за няней или женой.

Выбираем места для установки камер

Обустраивая видеонаблюдение для частного дома, нужно выбрать места, где будут установлены камеры. Разрешается монтировать приборы только на участке при условии, что они охватывают все потенциально опасные места.

Число камер выбирается с учетом личных предпочтений и финансовых возможностей. Если понадобится следить за периметром, то достаточно разместить устройства по углам дома, а с целью обеспечения общего обзора нужно установить камеры на столбе.

Для отслеживания происходящего по периметру участка используются камеры с небольшим углом обзора, которые фиксируются на опорных столбах или других высоких конструкциях

Составляя план установки, важно учитывать наличие объектов, препятствующих нормальной съемке. В их числе хозяйственные постройки, деревья, столбы и т.д

Чтобы наблюдать за входами, лучше использовать приборы с высоким разрешением. Так IP-камера для входной двери может иметь форму глазка, а для входа в участок – видеодомофона.

Обязательным критерием выбора является поддержка функции ночной съемки.

ВИДЕОНАБЛЮДЕНИЕ ДЛЯ ЧАСТНОГО ДОМА СВОИМИ РУКАМИ

Поскольку частный дом имеет, как правило, прилегающую территорию, то без установки уличного видеонаблюдения обойтись не удастся. Поэтому придерживаемся следующей последовательности действий:

определяем необходимое количество зон контроля,
выбираем соответствующее число камер и их характеристики,
решаем нужен ли удаленный доступ через интернет.

По большому счету часть материалов по этой теме на сайте уже имеется. Так по первому моменту можно посмотреть статью про проектирование видеонаблюдения.

Помимо общих рекомендаций по выбору камер следует учесть некоторые специфические особенности их применения в частном доме .

Для записи видеоинформации в домашних условиях лучше всего подойдет видеорегистратор

Основные его характеристики, на которые нужно обратить внимание, описаны на этой странице

Поскольку все регистраторы поставляются без жесткого диска, то перед его приобретением следует оценить необходимый объем памяти. Можете воспользоваться специальным калькулятором для расчета HDD.

Таким образом, вам придется поработать не только руками, но и головой. Некоторые стараются облегчить задачу выбора оборудования за счет приобретения готового комплекта видеонаблюдения.

Этот вариант может обеспечить определенную экономию денежных средств, но изучить характеристики и состав приобретаемого комплекта настоятельно рекомендую. Как правильно это сделать описывается здесь.

Уличные камеры видеонаблюдения, приобретаемые для установки в частном доме, должны иметь качественную инфракрасную подсветку и соответствующее климатическое исполнение. Их монтаж следует выполнять на жестких несущих конструкциях, исключающих вибрацию камеры под воздействием ветровых и иных нагрузок.

Несколько слов про способ передачи видеосигнала. Для IP видеонаблюдения применяется кабель типа витая пара. Для аналоговых систем, кроме того, можно использовать коаксиальный кабель. Последний вариант подходит для сравнительно небольшой дальности — несколько десятков метров.

Видеонаблюдение для частного дома своими руками: проектирование + правила монтажа
