DIY: Как установить газовую плиту | Домашние дела

Идеи и советы по ремонту и обслуживанию дома

Не пора ли заменить газовую плиту или установить новую духовку? Вы можете установить свою газовую плиту самостоятельно, следуя советам экспертов по установке DIY.

Если вы ремонтировали газовую плиту слишком много раз, возможно, пора ее заменить.Наем профессионала для установки вашей газовой плиты может обойтись вам в несколько сотен долларов, но вы можете сэкономить на этих расходах, сделав это самостоятельно. Следуйте приведенным ниже инструкциям, чтобы безопасно заменить и установить газовую плиту, и вы быстро вернетесь к жарке бекона.

СТОП: Перед тем, как начать замену газовой плиты, ознакомьтесь с местными правилами и постановлениями, чтобы убедиться, что установка домовладельца разрешена.

Материалы:

• Гибкий гофрированный газовый патрубок
• Гаечный ключ
• Лента тефлоновая желтая для стыковки труб
• Детектор утечки газа или жидкое мыло

Шаг 1: Купите правильный разъем газовой плиты

Совет по безопасности: Когда вы устанавливаете газовую плиту, вы никогда не захотите повторно использовать разъем.Поэтому прежде чем начать, сходите в домашний центр или хозяйственный магазин и купите новый разъем. Покупка подходящего разъема – самый важный шаг к безопасной установке. Ищите эти вещи:

Убедитесь, что на нем четко обозначен «диапазон».

Купите соединитель с необходимыми концевыми фитингами. Обычно газовая линия имеет диаметр 1/2 дюйма. труба с черной резьбой, и соединение с печью будет наружным (внешняя резьба) или внутренней резьбой (внутренняя резьба) 1/2 дюйма.примерка. Если вы не можете найти соединитель с необходимыми концевыми фитингами, используйте черный газовый патрубок на линии для установки концевых фитингов.

Приобретите соединитель достаточной длины, чтобы у вас было место для работы между плитой и стеной.

Шаг 2: Вытяните диапазон

Вытяните диапазон и закройте газовый кран (он отключается, когда рычаг находится под прямым углом к ​​трубе). Запорная арматура будет расположена либо за полигоном, либо в подвале чуть ниже.Если у вас нет выключателя, это лучшее время, чтобы добавить его в целях безопасности.

Шаг 3: Намотайте трубную резьбу

Оберните желтую тефлоновую ленту для стыков труб дважды вокруг резьбы по часовой стрелке. 1/2 дюйма. x 3/4 дюйма муфта вмещает 3/4 дюйма. концевой фитинг соединителя, так как соединители с 1/2 дюйма. концевые фитинги на обоих концах не всегда доступны.

Шаг 4. Присоедините разъем к газовой линии

Снимите концевой соединительный элемент, оберните нескошенный конец тефлоновой лентой и прикрутите его к газовой линии. Предохранительный совет: ВСЕГДА используйте оба концевых фитинга и НИКОГДА не привинчивайте соединительные гайки к черным газовым фитингам или трубам, иначе утечка будет гарантирована. Кроме того, будьте осторожны, чтобы не перегибать разъем и не допускать резких изгибов.

Шаг 5. Используйте колено для улицы

Винт 1/2 дюйма. x 1/2 дюйма уличный локоть в газовый порт дальности. Затем ввинтите фитинг другого конца соединителя в уличный колено. Используйте тефлоновую ленту на каждом фитинге и будьте осторожны, чтобы не перетянуть.

Шаг 6: Затяните гайки

Затяните гайки соединителя на двух концевых фитингах соединителя, удерживая трубку прямо напротив фитинга. Совет по безопасности: НЕ используйте тефлоновую ленту для этой резьбы, так как она может повлиять на уплотнение.

Шаг 7. Проверьте герметичность

ВАЖНО: Всегда проверяйте свою работу на предмет утечек. Включите газовый кран (вертикальное положение) и зажгите конфорки плиты примерно на минуту, чтобы выпустить воздух из газовой линии

Затем опрыскайте все стыки детектором утечки газа (продается в домашних центрах). Вы также можете использовать теплую мыльную воду. Если вокруг стыка есть пузырьки, это указывает на утечку.Для дополнительной безопасности вы можете позвонить в местную газовую компанию, чтобы проверить свою работу.

Если утечек не обнаружено, вставьте новую плиту на место и убедитесь, что все выровнено. Когда все готово, пора готовить!

Выбираем воздуховод для вытяжки

Есть несколько видов воздуховодов:

• труба гофрированная;
• жёсткая металлическая конструкция;
• гладкая труба из ПВХ.

Гофрированная труба гибкая, что считается её преимуществом. Это самый недорогой вариант, но немного шумный. Ещё он требует дополнительного обслуживания в процессе эксплуатации. При монтаже гофры допускается использование только специальных крепёжных элементов, которые требуют замены через некоторое время.

Металлическая конструкция самая дорогая. Среднюю позицию занимает ПВХ труба. Такой воздуховод не шумит, его проще помыть. Но установить его можно, только если отверстие вентиляции располагается строго над вытяжкой. Иначе вентиляционная система будет непригодна к работе.

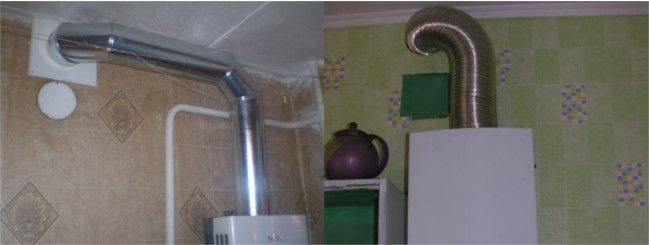

Нормы и правила совмещения газовых колонок и кухонных вытяжек

Оборудование, предназначенное для подогрева воды, работает без принудительного отвода продуктов сгорания. Они удаляются из зоны горения посредством естественной тяги, которую ежегодно должны проверять работники коммунальных служб. Эта процедура известна владельцам колонок.

На основании требований по установке газовых водонагревателей, для них оборудуют отдельный вентиляционный канал, который нельзя объединять с кухонным. Это связано с тем, что продукты сгорания смогут попасть в жилую комнату. При отсутствии такого дымохода, установка колонки в помещении запрещена «Правилами пользования газом в быту».

Именно поэтому очень трудно и даже практически невозможно получить официальное разрешение на установку такого оборудования в домах, оборудованных централизованной подачей горячей воды.

Чтобы избежать попадания продуктов сгорания в жилое помещение, Правилами предусмотрена установка кухонной вытяжки и присоединение ее к одному вентиляционному каналу. А водонагревателя — к другому. Совмещение этих трубопроводов категорически запрещено!

Даже если технически продумать и просчитать возможность перемещения отработанных газов строго по направлению к воздуховоду вентиляционной вытяжки, то вычислить вероятность дальнейшего движения воздушных масс по каналу невозможно. Таким образом, возникает вероятность попадания вредных веществ к соседям.

При обнаружении совмещенного подключения вытяжки и колонки сообщают о нарушении в соответствующие коммунальные службы!

Правила проверки тяги

В соответствии с инструкцией по эксплуатации газовых нагревательных приборов, проверять тягу вентиляционной трубы необходимо перед каждым включением. На самом деле, пользователи колонок забывают об этом требовании в первый же день после подключения оборудования. А этот вопрос очень важен при удалении продуктов сгорания. Хотя бы раз в несколько дней тягу следует проверить.

Традиционная установка

Преобладающее большинство отечественных хозяев полагают, что шкаф над варочной поверхностью – непрактичный вариант. В таком мнении есть зерно истины, поскольку под воздействием высокой температуры, пара и копоти практически все аксессуары теряют свой первоначальный вид, портятся. А в реалиях небольшой квадратуры для кухонной вытяжки может просто не найтись места. Пользоваться полноценно таким шкафом будет весьма неудобно и затруднительно.

Традиционный вариант размещения вытяжки

Для таких случаев необходимо организовать весь процесс в такой последовательности:

Из металлических уголков формируется рама прямоугольной формы. Ее размеры должны быть достаточными для размещения на ней корпуса вытяжного агрегата.
Основание можно зафиксировать у стены при помощи саморезов-шпилек

Очень важно предварительно замерить расстояние от газовой плиты до вытяжки (места, где ее планируется установить).
На саморезы устанавливается металлический каркас и сам агрегат (о воздуховоде не забываем).
Завершающий этап – подключение устройства к электросети.

Точно сказать на каком расстоянии должна находиться вытяжка на кухне с газовой плитой можно лишь при наличии достоверных вводных данных. В этом вопросе нет золотого правила или единственно верной цифры для всех случаев. Впрочем, профессионалы советуют ориентироваться на высоту в 75 см. В 90% случаев она актуальна. Рекомендуем посмотреть видео по стандартной установке.

Рекомендации, советы, нестандартная установка (мешает газовая труба)

Существует несколько рекомендаций и советов, учтя которые можно грамотно и профессионально выполнить монтаж вытяжки, не прибегая к помощи специалистов. Все они носят рекомендационный характер и проверены годами практики. Выделим 3 главных момента.

1. Выходное отверстие целесообразно размещать на максимально возможной удаленности от окна. В противном случае существует вероятность проникновения неприятных запахов обратно в квартиру, дом.
2. Вытяжка для газовых плит не должна соединяться воздуховодом с общедомовой шахтой. Газовщики в 99% случаев запрещают подобные решения. В качестве исключения из правил допускается организация отвода, таким образом, при котором ½ трубы – вытяжной системы, остальные ½ — свободные.
3. Расстояние между варочной поверхностью и вытяжкой зависит и от мощности самого агрегата. Если речь идёт о маломощном решении, обеспечивающим производительность на уровне 250 – 300 м3/ч, лучше ориентироваться на высоту в 70-75 см. Для мощных аппаратов, позволяющих организовать качественный воздухообмен в 600 м3/ч, допустимую высоту можно увеличить до 80-85 см.

Если при установке вытяжки вам создает помеху газовая труба, то рекомендуем видео ниже, из которого вы узнаете как обыграть этот момент.

Типы кухонных вытяжек

На данный момент, по принципу своей работы, данные установки подразделяются на два вида, в частности:

• угольный фильтр. Как правило, используется на небольших кухнях и работает по принципу очистки воздуха. Пар или дым попадают в вытяжку, где проходят очищение и возвращаются обратно на кухню. Считается менее эффективной, чем второй рассматриваемый нами тип подобных устройств, поэтому и пользуется несколько меньшей популярностью;
• воздуховод. Работает по иному принципу, нежели предыдущий тип. Обычно она встраивается в шкаф над газовой плитой и подключается к системе вентиляции частного дома или квартиры. Принцип работы заключается в принудительном выведении воздуха из жилого помещения. Эффективность такой системы значительно выше, поэтому и выбирает ее большее количество покупателей.

Именно эти два типа пользуются особым спросом у всех, кто желает установить вытяжку над газовой плитой. Далее разберем, как же устанавливается каждый из них, и дадим несколько общих рекомендаций по самостоятельной установке подобных устройств.

Требования к воздуховодам и электросетям

Параметры вытяжки определяют нагрузку, которую испытывают вентиляционная система и электропроводка. Несоблюдение правил установки может привести к следующим ситуациям:

• изменение уровня давления в воздушных каналах;
• повышение нагрузки на двигатель вытяжки;
• слабая проводимость воздуха;
• интенсивный приток воздуха из вентиляционной шахты.

Чтобы избежать подобных проблем, необходимо еще на стадии выбора вытяжки учесть особенности вентиляционного канала в доме, на стадии монтажа выполнить следующие рекомендации:

• уменьшить расстояние от вытяжки до вентиляционной шахты;
• применять трубы одного диаметра;
• монтировать коробы для отведения воздуха строго по уровню;
• выдерживать угол в 90 градусов, если необходимо изменить направление трубы.

Производители вытяжных устройств не рекомендуют самостоятельно наращивать кабель вытяжки, подключаемый к розетке. Это может привести к окислению проводов, что в итоге вызовет перегрузку и выход из строя оборудования.

Проводя монтаж вытяжного устройства, рекомендуют размещать источники питания так, чтобы можно было в случае необходимости оперативно отключить кухонную технику

Особенно важно это сделать для обеспечения свободного доступа к отдельным элементам оборудования во время чистки. В ином случае при контакте с металлическим корпусом или другими деталями человек испытает сильный удар током

Расчёт вытяжки для кухни

Но прежде чем подобрать подходящий для данных условий тип вытяжной установки, необходимо произвести примерный расчёт объёмов удаления загрязнённого воздуха.

Выкладки делаются в первую очередь исходя из размеров кухни. Расчёт электрической части производят уже согласно имеющейся модели вытяжки.

Предположим, габариты кухни составляют 3 м х 4 м. Таким образом, площадь помещения в этом нашем примере S = 12 м2. Если высота стен равна 2,5 м, то объём кухни получится V = 12 х 2,5 = 30 м3.

Производительность вытяжки (сколько кубометров в час) высчитывается как произведение размеров помещения на коэффициент К. Для электрических плит К примерно равен 12 единицам, а для газовых — 20. Он обозначает количество полных замен воздуха во всём помещении за час.

В нашем случае мы будем использовать газовую плиту. Получаем такую производительность вытяжки: П = 30 х 20 = 600 кубометров в час.

Для агрегата с подобной величиной, как показывает практика, потребуется вентилятор с мощностью не более 1 квт. При расчёте электропроводки будем учитывать эту характеристику.

Для мощности 1 квт согласно стандартным нормам проектирования электропроводников достаточно сечения проводов 2,5 мм2. Такой параметр используется в линиях в квартирах. Следовательно, для монтажа подойдёт любая ближайшая розетка на кухне.

Площадь сечения воздуховодов принимается согласно следующих правил:

1. Она должна быть не меньше, чем выходное отверстие вытяжки.
2. Сечение воздуховода должно быть не больше, чем площадь проёма общедомового канала.

При монтаже трубопровода вентиляции нужно помнить ещё одно золотое правило: чем меньше изгибов линии, тем лучше производительность.

Заземление для вытяжки не требуется.

После расчётов необходимо подобрать тип вытяжки.

Искусственная вентиляция

Дополнительная тяга в вытяжной системе создаётся с помощью вентиляторов. Их мощность и число зависит от нагрузки воздуха на канал и объёма помещения.

мощность берётся из расчёта: максимальная нагрузка плюс запас 25-30%:

max * 1,25, где max – максимальная нагрузка;

число устройств подбирают соразмерно с необходимым для прокачки объёмом воздуха (объём помещения увеличить в три раза):

(h + b + l) * 3, где h – высота потолка, b – ширина, l — длина;

учитываются длина дымохода, его геометрия и количество изгибов.

Вентилятор защищают установочным коробом. Этот короб делают из негорючих и нержавеющих материалов. Обычно используют медные или алюминиевые сплавы.

Конструирование искусственной вентиляции аналогично монтажу естественной. После установки приточной трубы производится установка канального вентилятора. Следом строители прокладывают проводку для питания двигателя, установить датчики, шумопоглотитель и фильтр. Так же, как и при монтаже естественной вентиляции, на обоих концах трубы крепятся решётки. Аналогично устанавливается прибор для вытяжной трубы, с тем лишь учётом, что воздух вытягивается, а не нагнетается.

Искусственная вентиляция требует постоянных затрат на электроэнергию. Иногда при строительстве экономят, устанавливая вентилятор только на вытяжку или только на приток воздуха. Однако более эффективная циркуляция обеспечивается использованием и того, и другого.

Автоматическая система вентилирования позволяет выключать вентиляторы вместе с остановкой работы котла и включать их вместе с запуском.

Особенности вытяжных систем

В общем случае, кухонная вытяжка представляет собой конструкцию, обеспечивающую принудительный забор загрязненного воздуха с целью его очистки от различных испарений, продуктов неполного сгорания газа, компонентов дыма, взвешенных примесей и запахов, которые образуются над плитой во время приготовления пищи. Вытяжные системы содержат корпус, воздухозаборник, набор фильтров и элементы электрической вентиляции.

Главное различие между вытяжками двух типов заключается в том, что отводящая требует наличия воздуховода, чтобы отводить воздух с кухни. Рециркуляционная напротив — очищает воздух при помощи угольного фильтра и и подает его обратно на кухню

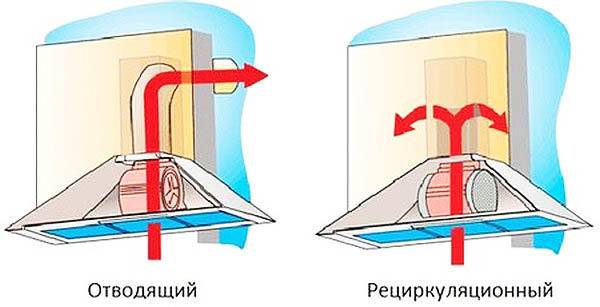

По принципу действия вытяжки подразделяются на две основные разновидности:

1. Проточный тип устройства основывается на принудительном выводе загрязненного воздуха в вентиляционную систему дома, т.е. за пределы кухни. Такая система обеспечивает, практически, полное удаление загрязнений из помещения за короткое время, но требует притока свежей воздушной массы извне.
2. Циркуляционный тип вытяжки не удаляет воздух из помещения, а очищает его за счет пропускания загрязненного потока через систему фильтров и последующего возврата его на кухню. Основное преимущество этого типа – отсутствие дополнительных магистралей; а недостаток – увеличение времени полной очистки воздуха.

Разновидности кухонных вытяжек

Вытяжки делятся по принципу действия на 2 вида:

1. Эвакуирующие.
2. Циркуляционные.

Эвакуирующие поглощают воздух и выгоняют его на улицу, через специальную трубу. Они достаточно популярны, несмотря на то, что при выбрасывании воздуха они выдувают тепло, но не требуют сумасшедших денег для приобретения.

Что же касается циркуляционных, этот вид кухонных вытяжек работает при помощи фильтров, очищая загрязненный воздух сквозь специальные поглотители, и выпускают очищенный воздух обратно в помещение.

Этот вид кухонного агрегата не может очистить воздух на 100%, к тому же требует частых смен фильтров, которые не так дешево стоят. Помимо принципа действия выделяют также вытяжки по типу их установки.

1. Интегрированные. Небольших размеров вытяжки, плоские, осуществляют проточную вентиляцию, чаще всего скрыта шкафами от лишних глаз.
2. Каминные. Существуют самых разнообразных форм, их часто изготавливают на заказ, и они становятся неотъемлемой частью интерьера вашей столовой.
3. Подвесные. Плоские, небольшие по высоте, размещаются над шкафами. Не требуют дополнительного отверстия в вентиляции сами являются фильтром. Достаточно легко устанавливаются.
4. Настольные. Располагаются в горизонтальном положении, формой напоминают удлиненный раструб. Такой тип вытяжек часто используют на профессиональных кухнях.

Подвесная кухонная вытяжка достаточно легко устанавливаются

Меры безопасности

Следует обратить внимание на то, что вытяжка над газовой плитой должна располагаться не слишком далеко, но и не слишком низко. Сложно дать конкретные размеры и рекомендации, так как это все индивидуально
В среднем рекомендуют осуществлять установку прибора для газовой плиты примерно на высоте 70–75 см от нее. Вытяжка над электроплитой вешается на высоте 65-75 см.
Вытяжка на кухне должна располагаться по центру газовой плиты и соответствовать ее размерам, будь то двухкомфорочная или четырех-комфорочная плита.
Также должна быть отдельная розетка. Использование удлинителя в данном случае не желательно

Расположение розетки должно осуществляться таким образом, дабы не происходило перегибов шнура.
Важно помнить, что вытяжку следует крепить исключительно к стене, но никак не вешать ее на сам короб вентиляции.

Сделать красиво, официально или почти законно?

Почему трубы так странно располагают?Потому что нормативов по газу очень много. И они строго регламентируют расположение газопровода в помещении: высоту от пола, расстояние до газовых приборов, размещение вентилей и т.п. Как следствие появляется причудливо изгибающаяся труба. Это не небрежность или злой умысел проектировщиков: зачастую это — единственная «вынужденная позиция», которая позволяет соблюсти нормы.

А магистрали — они всегда «внешние»?Да. Потому что по нормативам газовщикам необходим свободный доступ ко всем элементам газовой инфраструктуры: не только к элементам арматуры, но и по всей протяженности труб. Допускается скрытый монтаж труб, однако такая прокладка должна быть заложена проектом здания. Локальная перепланировка квартиры с переходом от открытого к скрытому газопроводу в здании, где по проекту предусмотрен открытый газопровод, не допускается.

«Народное» решение проблемы неудобных газовых труб Большинство обладателей кухонь с неудобным расположением газовых труб нарушают правила безопасности. Самое частое — закрытие всего газопровода в короб из гипсокартона, чтобы получить ровную поверхность без труб.

Особенно плохая идея — закрывать магистраль вместе с элементами управления (вентилями, перекрывающими кран и любыми другими деталями, не являющимися трубами, в том числе заглушками). Такое я встречаю в каждой третьей московской квартире, которую беру в работу на проектирование. Приходится объяснять клиентам, что «так, как есть» оставить нельзя.

Посмотрите на фото выше: нет трубы и на кухне газ — это еще не значит, что трубу зашили.

Второй возможный риск — преследование за незаконную перепланировку. Если вы «попали на карандаш» газовой службе, одним штрафом не отделаться. Распространенная практика — передача информации службам архитектурного надзора, которые сначала придут с проверкой, а потом начнут наведываться с инспекциями (вдруг вы снова нарушите).

Предполагаемые проблемы при продаже квартиры, на мой взгляд, сильно преувеличены. Тысячи квартир «спокойно» продаются с подобными нарушениями, поскольку редкий покупатель сможет на глазок найти зашитую газовую трубу (и на этом основании сбить цену, например).

Есть риск утечки газа и взрыва. Рассматривать его мы не будем: люди, зашивающие газопроводы, знают, на что они идут, и говорить о безопасности в этом контексте — наивно.

Способ 1: перенос газовой трубыЕсли завороты и петли труб не устраивают хозяина, он может запросить в газовой службе услугу переноса. Как минимум для того, чтобы труба выглядела аккуратнее и ее можно было деликатно замаскировать.

Что делать: Обращаться в местную компанию, на балансе которой находится объект, и писать заявление о необходимости перенести газовую трубу на кухне. Если ремонт на кухне в разгаре и вам нужно «срочно» — придется вас расстроить: срочно не получится. Мастеров, которые должны осмотреть объект, приходится ждать от двух недель до нескольких месяцев (в Москве). Но возможно, вам повезет — именно ваши газовщики будут расторопными.

Следующий шаг — р азработка проекта переноса газовой трубы на кухне . Это услуга, которую выполняет проектный отдел газовой компании после визита мастера к вам в дом. После необходимых расчетов инженеры «нарисуют» трубу таким образом, чтобы максимально учесть ваши пожелания, но при этом не нарушить нормы. Разработка проекта может занять от одной до четырех недель в зависимости от загрузки проектного бюро.

Допустим, новый вариант лучше текущего. После того как проект разработан и согласован с руководством газовой компании, на объект прибывают монтажники, перекрывают газ в здании и выполняют монтаж. Типичный срок прибытия — спустя 5–7 дней после подачи заявки (с уже имеющимся на руках готовым проектом). Работы в большинстве случаев выполняются за день. В общей сложности перенос трубы может занять до 6–8 недель, а бюрократические расходы будут достаточно существенными.

Идея с фото: газовая труба идет вдоль колонны со встроенным холодильником и прикрыта съемным коробом

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Казалось бы, вешать вытяжку над электроплитой не обязательно, ведь вредных газов и дымов она не выделяет, в отличие от обычной газовой плиты. На деле же все не так просто и обычно ее рекомендуют устанавливать, хотя и не обязательно.

Все дело в том, что, хотя вредных газов и дыма электрическая плита не создает, все же мало кому будет приятен запах при готовке некоторых продуктов. То есть главной задачей в данном случае является отведение запахов готовки, которые не всегда приятны.
