Как отрезать трубу с газом: правила и порядок выполнения работ

Способы резки

Существует несколько основных способов резки, которые напрямую зависят от используемого инструмента. Прежде всего, резать изделия можно:

Ножом для эффективной резки металлопластиковых труб. Нож в данном случае должен использоваться самозатачивающийся.
Ножовкой по металлу. Простейший метод, который, однако, потребует от исполнителя больших усилий и времени. К тому же края могут получиться рваными.
Ножницами.
Труборезом.

При использовании некоторых инструментов края разреза получаются достаточно неровными, а частицы материала могут впоследствии стать причиной засорения. Лучшим способом считается применение специальных ножниц, которые ровно отрезают, не оставляя рваных краев. Такими ножницами можно разрезать объекты диаметром до 40 мм.

Для изделий большего диаметра лучше выбрать труборез. Труборезы бывают телескопические и храповые. Первый тип основан на работе специального ролика, прокатывающегося по всей длине окружности. Второй тип больше напоминает ножницы, так как использует рычажную систему с двумя рукоятками.

Штраф за перенос газовой трубы в квартире

Нередко происходит ситуация, когда возникает необходимость переместить газовый прибор в другое место. В результате требуется выполнить перенос трубы для газа в квартире. К подобной работе следует подходить со всей ответственностью и ею должны заниматься профессионалы, владеющие соответствующими навыками и знаниями.

Подобная услуга специалистов стоит недешево, но неправильные действия способны привести к весьма печальным последствиям.

Нужно сразу отметить, что перенос газовых труб в квартире состоит из двух больших и важных этапов:

согласование перемещения газового оборудования в специальных службах;
выполнение работ по перемещению газоснабжающей линии.

Инструкция о переносе газопровода

Для профессионалов выполнение переноса газового оборудования не является сверхсложной задачей, его осуществляют в следующей последовательности:

Пользуясь газовым краном, перекрывают подачу газа в помещение.
Затем газопровод продувают, чтобы удалить из него остатки газов.
В месте, где имеется соединение с газопроводом, отрезают ненужный отрезок трубы и получившееся отверстие заваривают (прочитайте: «Как можно обрезать газовую трубу – правила и рекомендации»).
В определенном месте сверлят отверстие и к газопроводу приваривают отвод, представляющий собой металлическую трубку и кран.
Потом монтируют отводку к газовому прибору путем нанесения резьбовых соединений.
Перед началом использования оборудования смонтированный газовый кран и трубу, имеющую сварные соединения, обязательно проверяют на отсутствие утечек.

Для подключения бытовых газовых агрегатов используют гибкий сильфонный шланг длиной не больше двух метров. Прежде, чем перенести газовую трубу в квартире, желательно подумать над тем, что возможно такой протяженности шланга будет достаточно и данное перемещение не потребуется.

Чтобы работать с газовыми трубопроводами, специалистам необходимо иметь допуск, они не реже раза в год проходят переаттестацию с целью подтверждения своей квалификации.

Подготовка к переносу труб

Прежде, чем приступить к переносу газовой трубы владельцу недвижимости следует обратиться в газоснабжающую организацию, по месту своего жительства с заявлением относительно желания внести изменения в систему газоснабжения квартиры. По указанному адресу придет технический специалист, чтобы произвести осмотр на предмет наличия условий для перемещения газового оборудования.

Если это возможно, представитель организации произведет нужные расчеты и составит смету расходов. Возможно, что возникнет необходимость в составлении нового техплана помещения, где проходит газовая труба, в котором перенос будет учтен. После внесения предоплаты за услуги, газовщики назначат день проведения работ.

Владельцу помещения необходимо убедиться в наличии сертификации у газовой компании — потребовать у ее сотрудников соответствующую документацию, которая должна предоставляться клиентам по их требованию.

Когда прибудут специалисты, чтобы перенести газовую трубу, следует проверить наличие у них удостоверений, которые подтвердят их квалификацию. Только тогда мастеров можно допускать в квартиру. После завершения процесса переноса газовики должны составить акт о проделанной работе и сделать в газовом паспорте соответствующую запись.

Положения СНиП об обустройстве газопроводов в квартире

Согласно положениям, прописанным в СНиПе, расстояние между газопроводом, проложенным открыто в помещении или в полу, и инженерными коммуникациями другого назначения (канализационными, отопительными, водопроводными системами) должно позволять производить осмотр и ремонт газового оборудования и соответствующей арматуры.

При этом нельзя допускать, чтобы газопроводы пересекали вентиляционные решетки, проемы окон и дверей.

Между газовой трубой, проложенной в стене, и средствами проводной связи и вещания минимальный промежуток определяют с учетом техники безопасности, которая предусмотрена правилами относительно проведения работ с кабельными линиями.

Минимальное расстояние и допустимость пересечения между газопроводом и электрической проводкой, находящейся внутри помещений, определяют на основании ПУЭ.

Прокладка газопровода производится в жилых строениях на высоте минимум 2,2 метра от уровня напольного покрытия до низа трубы, а при наличии на ней утепления – до низа изоляционного материала.

Что для этого потребуется

Перед обрезкой труб проводится подготовка, включающая организационные и технические мероприятия. Лишь после их завершения можно будет переходить непосредственно к резке. Рассмотрим каждую из подготовительных процедур более подробно.

Организационные мероприятия

На подготовительном этапе решаются вопросы организационного характера, то есть:

Получение разрешения на проведение работ от городской газовой службы.
Их согласование с местными коммунальщиками.
Оформление заявки на проведение монтажных работ, связанных с отключением газового стояка на определенное время.

Перед их проведением нужно обратиться в газовую компанию, имеющую лицензию.

Далее выбирается инструмент, подходящий для обрезки труб на кухне. Для этих целей обычно применятся следующее оборудование:

ножовка по металлу;

Применение ножовки по металлу

труборез фирменный;

болгарка;

газосварка.

Рассмотрим их более подробно.

Ножовка по металлу или труборез

Довольно трудоемкий способ обрезания ножовкой используется только в крайнем случае, когда посредством другого рабочего инструмента сделать это никак не удается.

Удобнее всего воспользоваться фирменным труборезом, предназначенным специально для этих целей. К преимуществам работы с ним следует отнести:

аккуратная обработка граней;

строгая перпендикулярность реза относительно оси трубы;

ровные торцы окружности;

отсутствие металлических опилок.

Однако и этот вариант не идеален.

Применение трубореза

Именно поэтому срезать их труборезом не всегда удобно. Единственный выход из положения – немного отогнуть укорачиваемый трубный отрезок в сторону.

Болгарка или газосварка

Оптимальный подход к обрезке подводящих газ труб – применение для этого болгарки или газосварки. Его достоинства – высокая скорость резки и минимум трудозатрат. Но при этом возникают следующие проблемы:

Оператор должен уметь работать с болгаркой или сварочным аппаратом.
Для болгарки потребуется запастись подходящим обрезным диском.
При пользовании газосваркой необходимо наличие специального допуска от служб, ответственных за вопросы противопожарной безопасности.
В обеих случаях потребуется специальная защита стен и пола от большого количества искр.

Поэтому данный вариант – не самый лучший.

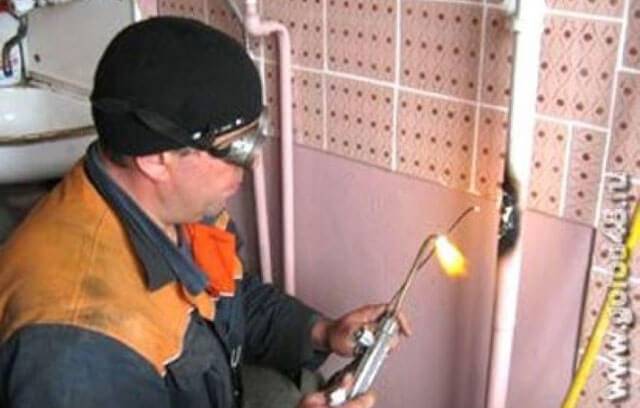

Обрезка посредством сварки

Как резать тонкостенные трубы

Ещё одной разновидностью труб являются тонкостенные изделия. Обычно они производятся из цветных металлов, таких как алюминий или медь. Резка тонкостенных труб характеризуется большей сложностью, так как высока вероятность деформации элемента. В этом случае можно использовать какой-либо наполнитель, вроде просеянного песка.

В качестве инструмента можно использовать болгарку, ножовку по металлу или специальный станок. Всё зависит от конкретной ситуации.

Резка металлических труб — достаточно трудоёмкий, но вполне осуществимый своими руками процесс. При этом работы с круглыми трубами, принципиально не отличаются от резки профильной трубы. Главное помнить, что при выполнении работ необходимо соблюдать правила техники безопасности.

Автор статьи

Эксперт по обработке металлов давлением

Оценка статьи:

оценок, среднее:

3,00

из 5)

Поиск записей с помощью фильтра:

Безопасность

Обычно система газопровода в квартире утверждена документами планировки помещения. Варианты переноса и декора газовой трубы на кухне могут быть предложены мастером, а хозяин выберет наиболее подходящий вид работы. Обычно они закрепляются на стенах. Но если использовать какие-то изменения, перенести или обрезать трубу, то следует учитывать нормы безопасности.

Во время ремонта, когда выполняется работа с разводкой системы, есть вероятность несчастного случая. Поэтому если перенос трубы связан только с улучшением вида помещения, то эту идею лучше не воплощать. Ее можно применить при технических неисправностях.

Если было принято решение о выполнении изменений системы газоснабжения, то работа должна проводиться в тот момент, когда в помещении нет много людей. Если деятельность осуществляется специализированными компаниями, хозяин помещения может ознакомиться с сертификатами, подтверждающими мастерство сотрудников. В этом случае проводить работы безопасно.

Вся деятельность, относящаяся к обрезке, переносу, креплению труб, должна быть проведена с предоставлением акта о проделанных работах. И только тогда можно быть уверенным, что себе и близким ничего не угрожает.

Болгарка

Более финансово обеспеченные сантехники имеют при себе маленькую болгарку. Я не говорю о Bosh, я говорю о какой-нибудь более дешевой. Сейчас я ее настрою для себя. И соответственно разрезаем трубу.

Метод более быстрый по сравнению с первым. При его использовании получаются более ровные края. Это еще конечно зависит от того, откуда растут руки того, кто пилит, но края получаются более ровные.

Есть один недостаток по сравнению с первым способом — это фаска. Фаска получается с такими заусенцами, и приходится эти края обрабатывать дополнительно. Ну пойдет. А вот болгарка обрастает такой вот паутинкой, чачей, и достаточно тяжело ее чистить.

Нормы монтажа газового трубопровода

Собственнику квартиры, перед приходом мастера рекомендуется самостоятельно ознакомиться с основными требованиями по расположению газовых труб и оборудования. Это позволит сэкономить значительное количество времени во время работ и проконтролировать деятельность мастера. Основная информация по этому вопросу указана в документе СНиП 2.04.08-87.

Требования к расположению газовых труб

Требования к расположению

В документе четко прописаны требования к итоговому расположению газовых труб:

Необходимо сохранить свободный доступ к газовой трубе, а также нахождение в видимой зоне всех измеряющих и учитывающих приборов.
В доступном месте должны находиться вентили, перекрывающие доступ газа в квартиру. Их ни в коем случае нельзя маскировать или оставлять за большими шкафами. В любой момент перекрытие газа должно быть доступно.
В соответствии с требованиями, любая газовая труба обязательно должна находиться на расстоянии не менее 200 см от пола.
Горизонтальная часть подводки газа в квартиру всегда должна оставаться нетронутой. Ее запрещено образом укорачивать, а тем более полностью убирать. Но и тут имеются исключения: на последних этажах многоквартирных домов с этой трубой могут быть произведены некоторые манипуляции.

Выбор материала и способ выполнения работы

Выбор материалов

После разрезания части трубы иногда приходится вновь совмещать между собой. Для этого используется сварка. При подсоединении разного газового оборудования. Кранов и регуляторов предусматривается использование разъемных соединений.

Во время работ с газовыми трубами необходимо на некоторое время прекратить подачу ресурса во всем стояке, чтобы избежать утечек. Для этого вызываются специальные службы, считающиеся представителями газовой компании. Самостоятельно перекрывать подачу газа не разрешается.

В качестве материалов могут использоваться гибкие шланги. Но их применение разрешается только при монтаже газового оборудования и различной измеряющей аппаратуры. Максимальная длина таких шлангов не должна превышать 300 см. Шланги изготавливаются из резиновых рукавов, которые оплетены металлическим кожухом.

Остальные элементы трубопровода обязательно должны быть выполнены из металла соответствующего качества.

Требования закона к заказчику и исполнителю

Поскольку неисправный газопровод является источником опасности для жизни людей, законодатели определили заказчика – инициатора обрезки или переноса газовой трубы и исполнителя. К последнему закон предъявляет особые требования

Поэтому на них стоит обратить отдельное внимание

Кто должен подавать заявление?

До 2005 года в РФ за состояние газовых труб и подключенного к ним оборудования несли ответственность муниципальные службы газа. Позже закон переложил ее на собственников жилья: за внутридомовыми сетями в многоквартирных домах стали следить управляющие компании, а за внутриквартирными – собственники или арендаторы.

В частных домовладениях это также стало обязанностью владельцев. Поэтому, перед тем как укоротить газовую трубу на кухне, необходимо определить собственника.

На рисунке визуализировано разграничение ответственности между УК и жильцами. При этом платежи за обслуживание внутридомового оборудования внесены в ежемесячные квитанции. А вот за манипуляции с внутриквартирными сетями, в том числе и за обрезку труб, жильцы платят отдельно

Подтверждение этого правила можно найти в Постановлении №410 от 14.05.2013, отредактированном правительством РФ 6 октября 2017 года.

Согласно общим положениям этого постановления, заказчиком при обрезке трубы в квартире или частном домовладении может стать собственник квадратных метров или арендатор. При этом аренда должна быть обязательно оформлена официально.

Кто имеет право выполнять работу?

Так же четко в правительственном документе определен исполнитель. Это специализированная организация, выполняющая обслуживание и ремонт газового оборудования по договору с владельцами или управляющей компанией. Кроме того, взять на себя обрезку труб может и компания-поставщик.

Закон предъявляет следующие требования к исполнителю:

присутствие в штате прошедших аттестацию сотрудников с профильным образованием;
наличие производственных инструкций по проведению газоопасных работ;
обязательное использование контрольно-измерительного оборудования.

Все средства и приспособления, использующиеся мастерами газовой службы, должны проходить регулярную калибровку по утвержденному в организации графику.

Как видно из приведенного выше перечня, требования к исполнителю достаточно высоки. Поэтому выполнять укорачивание газовых труб самостоятельно или при помощи посторонних лиц, не имеющих лицензии, не стоит.

Необычные варианты маскировки – подключаем фантазию

Во многих домах встречаются газовые краны, установленные на высоте от пола на 70-75 см – они легко прячутся под столешницей гарнитура, но возникает проблема доступа к ним. Народные умельцы и тут не остались в стороне, сделав на своей кухне съемные столешницы.

Такая газовая труба прекрасно спрячется под столешницей

В некоторых случаях можно не делать съемные столешницы: в качестве варианта, можно попросту удлинить газовую ручку, сделав ее выше уровня столешницы, тогда как в самой столешнице проделать для нее специальное отверстие.

Получается, что на поверхности столешницы будет виднеться только ручка, поворачивая которую вы будете перекрывать и открывать газовую заслонку (со стороны газовиков к вам не будет претензий – такие конструкции полностью соответствуют всем нормам).

Отверстие под газовую трубу

При ремонте может возникнуть еще одна насущная проблема – спрятать газовый стояк на кухне. Посетив различные инстанции вы не получите вразумительного ответа – разрешено его прятать или же нет, но сделать кое что действительно можно.

К примеру, зарыть его коробом, оснащенным съемной панелью (на уровне газового крана) – такая конструкция в принципе разрешена и не вызовет нареканий у газовщиков.

Рейлинги

Симпатичный рейлинг, куда прекрасно впишется газовая труба

Во многих квартирах можно встретить картину – газовые трубы проходят вдоль всей кухонной стены, причем именно в том месте, где должен быть фартук. Как это спрятать и придать своей кухни выразительности? Для таких случаев и придуманы рейлинги! Что это такое?

Рейлинговая система включает в себя неисчислимое количество полочек, крючков и подвесов для размещения всевозможной кухонной утвари. В данной ситуации, газовая труба сможет послужить отличным конструктивным элементом для системы рейлингов.

Рейлинг по всей длине фартука

Оснастить свою кухню такой системой достаточно просто, необходимо лишь выполнить следующие манипуляции:

Зачистить газовые трубы до блеска;
Покрыть их хромированной краской;
Подключить к этому делу фантазию и разместить над трубой полотенцесушители, крючки для рукавичек и фартуков, закрепить полочки для тарелок и другой кухонной утвари.

Ваша кухня преобразится на глазах – удобное расположение кухонного инвентаря превратит данное помещение в настоящую сокровищницу домохозяйки, в которой ей будет приятно работать.

Подготовительный этап – получение разрешения

Прежде всего, необходимо определить, можно ли с технической точки зрения укоротить газовую трубу и как это сделать. Для этого нужно обратиться в специализированную организацию.

Заявление пишется в произвольной форме с указанием точного адреса и паспортных данных владельца.

Поскольку заявитель по закону может быть только собственником помещения, оператор газовой службы может запросить документы на право собственности уже при первом посещении

После получения сигнала от собственника помещения газовая служба отправляет представителя на место. Мастер выслушает пожелания заявителя, осмотрит трубопровод и подключенное к нему оборудование и вынесет вердикт. Если пожелания клиента противоречат стандартам безопасности, он предложит другие варианты.

Найдя оптимальное решение, специалист составит схему, на которой отразит состояние трубы после резки. По этой схеме газовая компания выдаст разрешение и предоставит смету. При этом будет учтена стоимость предстоящих работ и расходных материалов.

Технология сварки газопровода

При сварке любого типа газопровода обязательно составляется технологическая карта,в которой указаны:

основные материалы свариваемых деталей
вид сварки
применяемое оборудование
параметры оборудования
температурный режим
правила техники безопасности
методы контроля полученного соединения

Процесс сварки газопроводов является одним из основных звеньев монтажа, т.к. от него зависит надежность всего сооружения.

Требования к сварке газопроводов указаны в РД 01-001-06,СТО Газпром 2-2.2-136-2007

Сварное соединение должно быть равнопрочно основному металлу труб или иметь гарантированный заводом-изготовителем (согласно ГОСТ или ТУ) коэффициент прочности.

Сварка используется для газопроводов всех давлений:

высокого
среднего
низкого
магистральных

Для каждой категории важна высокая надежность узлов соединений, соблюдение технологии выполнения всех операций и серьезный контроль качества.

Сварка магистральных газопроводов

Существуют определенные сложности при сварке магистральных газопроводов,где давление достигает 10 МПа :

на сварочный шов газопровода изнутри воздействует очень высокое давление;
в связи с понижением температуры грунта в холодное время года, металл деформируется и в швах возникают дополнительные напряжения,
во время проведения укладочных и изоляционных работ, швы подвергаются значительным напряжениям на изгиб;

В связи с этим, сварочное соединение магистральных газопроводов считается наиболее требовательным к качеству оборудования, персонала и материалов.

Конструктивные размеры разделки кромок при соединении труб и деталей одинакового наружного диаметра с разной толщиной стенок должны соответствовать требованиям СП 86.13330.2011

Технологические особенности при сварке газопровода любого давления

Типы, конструктивные элементы и размеры соединений стальных газопроводов должны соответствовать ГОСТ 16037-80. Для подземных газопроводов следует применять только стыковые и угловые соединения.

Применение сварочных материалов допускается только при наличии сертификатов заводов-изготовителей или их копий.

Перед применением сварочные материалы следует проверить внешним осмотром на их соответствие требованиям ГОСТ (ТУ). При обнаружении дефектов применение этих материалов не допускается.

Контроль допускного стыка следует осуществлять внешним осмотром на соответствие требованиям ГОСТ 16037-80

Перед сборкой под сварку стальных труб необходимо:

Очистить их внутреннюю полость от возможных засорений (грунта, льда, строительного мусора, воды др.)
Проверить геометрические размеры разделки кромок, вправить плавные вмятины на концах труб глубиной до 3,5% наружного диаметра трубы;
Очистить до чистого металла кромки и прилегающие к ним внутреннюю и наружные поверхности труб на ширину не менее 10 мм;

Концы труб, имеющие трещины, надрывы, забоины, задиры фасок глубиной более 5 мм, следует обрезать. При температуре воздуха ниже минус 5 °С правка концов труб без их подогрева не допускается.

При сварке внутреннего газопровода, проводя врезку ответвлений диаметром до 50 мм, расстояние от швов ввариваемых штуцеров до кольцевых швов основного газопровода должно быть не менее 50 мм

Сварочные работы на открытом воздухе во время дождя, снегопада, тумана и при ветре скоростью 10 м/с, можно выполнять только при обеспечении защиты места сварки от влаги и ветра.

Как правильно резать металлический уголок болгаркой

Особенности проведения процедуры зависят от размера металлического уголка. Если деталь крупная (более 60 мм), то резку лучше проводить вдвоем.

Процедуру выполняют по следующим правилам:

металлический уголок зажимают в тисках или надежно фиксируют на неподвижном основании с помощью струбцин;
изделие должно быть расположено на опорной поверхности так, чтобы отрезаемая часть свешивалась, а остальной материал полностью лежал на опоре:
распил осуществляют от края, двигаясь в сторону ребра;
помощник должен немного придавливать уголок и тянуть его от себя, чтобы исключить заклинивание режущего круга.

Распил уголка размером менее 60 мм разрешается проводить самостоятельно. Процедура предполагает выполнение следующих действий:

уголок выкладывают с опорой на обе полки ребром вверх;
отрезаемую часть оставляют в свисающем положении, она не должна касаться пола или земли;
при отсутствии возможности жесткой фиксации основную часть придавливают левой ногой, что позволяет держать УШМ обеими руками;
отпиливание начинают с ребра и опускаются постепенно вниз, углубляясь в площадки уголка.

Соблюдая правила технологического процесса, отделяемый фрагмент уголка будет опускаться вниз под собственным весом. При этом увеличиться ширина зоны реза, а риск заклинивания круга станет минимальным.

Укоротить газовую трубу

Переносе кухонной плиты или колонки — это основные случаи, когда необходимо укоротить газовые коммуникации. В этом случае, может понадобиться изменение схемы проброса трубы, установка или перенос запорной арматуры, сечения коммуникаций. Проблема переноса газовых труб, в большей степени касается обладателей квартир первых/последних этажей в доме, по причине ввода/выхода газовых коммуникаций в пределах кухонных пространств.

Укорачивание газовых коммуникаций, с применением сварочного аппарата, по правилам СНиПа проводится в следующей последовательности:

Отключение изменяемого участка от стояка.
Замена старого участка коммуникаций на трубу с необходимым изгибом.
Установка газового вентиля.
Проверка плотности смонтированного участка.

Стоимость работы складывается из уровня сложности объекта, применяемых материалов и сопутствующего оснащения. В каждом случае, цена устанавливается индивидуально для каждого клиента, исходя из особенностей объекта. При каждом обращении в компанию, на объект выезжает специалист для оценки стоимости услуги, а также расчета необходимого количества материалов и дополнительного оснащения.

Выгодные особенности нашей компании

Качество складывается из следующих выгодных особенностей компании:

Оперативность реагирования — выезд специалиста в день обращения.
Применение современного оборудования.
Гарантийные обязательства перед каждым клиентом.
Предоставление соответствующей документации на проделанную работу.
Сервисное сопровождение и консультирование.

При демонтаже или укорачивании газовых коммуникаций требуется высокая квалификация и навыки, поэтому целесообразно обращаться за помощью к соответствующим профессиональным мастерам-монтажникам.

Специалисты имеют лицензионное разрешение на выполнение всех видов работ на системах газового снабжения по Санкт-Петербургу и Ленинградской области. Выезд мастера в удобное, заранее запланированное время. Для интересующих вопросов открыта телефонная линия, на сайте можно заказать обратный телефонный звонок.

Как происходит перенос

Для процедуры изменения расположения трубы требуется обязательное согласование с газовой службой.

Если говорить о процедуре переделки системы газовых труб в квартире, то она для профессионала является достаточной простой.

Обычно она проводится следующим образом:

сперва на газовом кране перекрывается вентиль, чтобы отключить подачу голубого топлива в квартиру;
далее отключенную систему продувают, чтобы убрать из нее все остатки газа;
теперь срезается ненужная труба и вставляется заглушка;
в нужном месте просверливают отверстие, к которому приваривают газопроводный отвод, сделанный из металлической трубы;
после этого приваривается уже непосредственно кран, а далее делают отвод к плите на кухне, а также через разводку к иным бытовым приборам, использующим голубое топливо;
до того, как подключить какие-либо приборы к газовому крану, его и новую трубу проверяют, чтобы в них не было утечек.

Возможные ошибки

При организации работ учитываются ошибки, которые в дальнейшем должны быть исключены. К ним относят такие нарушения требований действующих стандартов, как:

Отсутствие согласования с местными коммунальными службами.
Соседей не предупредили об отключении газового стояка.
Неправильно выбран инструмент для резки труб.
Нарушены правила техники безопасности в части защиты от пожара.

После укорачивания трубы и подключения ее к газовой плите открывать вентиль подачи газа сразу не нужно. С этого момента необходим усиленный контроль состояния трубной системы. Для этого потребуется проделать следующие операции:

Организовать ее продувку, проводимую с целью удаления излишков воздуха из трубных магистралей.
Поверить с помощью мыльной пены герметичность всех имеющихся соединений (как резьбовых, так и сварных).
Проверка герметичности
Спички не допускается использовать совсем.

По завершении проверочных операций можно приступать к эксплуатации модернизированной разводки (открыть вентиль).

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки. Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси. В месте будущего среза выполняется пунктирная разметка

Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

Замеряется величина окружности трубы.
Выполняется резка трубы под углом 90 градусов.
На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
Выполняются расчеты: диаметр трубы делят на три.
От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
Данные точки соединяются с другими плавными дугами.
После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.

Выводы и полезное видео по теме

Инициатором укорачивания трубы может стать собственник помещения, а исполнителем – специализированная организация, имеющая штат аттестованных специалистов с профильным образованием.

Обрезка должна осуществляться с учетом ограничений, прописанных в СНиП 2.04.08-87, после отключения подачи топлива по всему стояку. Самостоятельные манипуляции с газоводом запрещены.

Если вам доводилось обрезать газовые трубы в квартире или участвовать в этом процессе, приглашаем поделиться своими наблюдениями. Ниже расположена форма, на полях которой Вы можете оставить комментарии, задать вопросы профильным специалистам или другим посетителям сайта.

Новости МирТесен

Как отрезать трубу с газом: порядок, правила и этапы проведения работ
