Резка труб под углом: преимущества и недостатки разных способов + пример выполнения работ

Какой инструмент можно использовать для нарезки пластиковых труб

Если учесть что народ в нашей стране мастеровой, то для резки труб он умудряется использовать самые невообразимые подручные средства. Но не стоит думать, что такая нарезка способствует хорошему качеству будущего трубопровода. Поэтому рассмотрим инструменты, позволяющие наиболее качественно резать пластиковые трубы:

  • ножовка по металлу;
  • самозатачивающийся нож (с мелкими зубчиками);
  • ножницы для резки труб из пластика;
  • труборез роликового типа;
  • аккумуляторный труборез;
  • гильотинный труборез.

Отрезание труб ножовкой по металлу или ножом не стоит рассматривать всерьез, так как их использование приводит к тому, что торец трубы махрится, образуются заусенцы, которые приходится ликвидировать при помощи наждачной бумаги или зачистки ножом.

В любом случае качество среза страдает. Эти способы можно использовать для единичных резов. Если же трубопровод имеет сложную конфигурацию и много соединений отдельных участков, то данные инструменты лучше не применять. Ножницы для резки труб используются в основном для нарезки труб из пластичных полимеров.

Остро заточенное лезвие ножа закреплено только с одной стороны инструмента. На месте второго лезвия находится довольно широкое основание с прорезью, предназначенной для приема в себя режущей пластины. Работа с такими ножницами производится исключительно за счет мускульной силы человека. Между рукоятками ножниц размещается зубчатая рейка округлой формы, которая после смыкания рукоятей ножниц толкает лезвие в направлении основания. Процесс резки трубы происходит следующим образом:

  • на поверхности трубы ставят хорошо заметную метку, помечая ею место реза;
  • основание располагают поверх этой метки, контролируя сквозь прорезь основания ее положение;
  • затем, приложив силу, врезаются в трубу и, постепенно наращивая усилие, производят окончательный разрез трубы.

Достоинствами ножниц являются довольно высокая эффективность и дешевизна конструкции. Недостатком же считают прямую связь эффективности работы инструментом с физической силой работающего им человека. Кроме того, во время реза необходимо следить за плавным движением кисти, иначе лезвие может просто соскользнуть с зубчатой рейки.

Понятно, что при большом количестве резов рука быстро устает, поэтому скорость производства работ снижается. Кроме того, ножницами невозможно резать трубы большого диаметра. Максимальный диаметр обрабатываемых труб составляет 42 мм.

Роликовый труборез предназначен для больших объемов работ. Внешне он напоминает обычную струбцину с закрепленными на скобе подвижными колесиками. Режущий ролик находится на торце винта струбцины.

По эффективности труборез ничем не хуже ножниц. Но, в отличие от них, здесь при работе практически отсутствуют физические усилия. Сам процесс резки происходит следующим образом:

  • на месте среза ставят отметку маркером;
  • винт выкручивается из струбцины, а скоба при этом подводится к месту реза;
  • далее винт плавно затягивается (так, чтобы не лопнула труба);
  • после создания на режущем ролике необходимого усилия, струбцину начинают вращать вокруг трубы, плавно подкручивая при этом натяжной винт.

Таким образом, производится круговой рез трубы, при этом торец трубы получается очень ровным, без заусениц. Единственной опасностью при работе труборезом является появление на трубе трещин из-за слишком сильного прижимного усилия винта.

Аккумуляторный труборез, по сути, представляет собой ножницы, снабженные электродвигателем. Такой инструмент позволяет без особых усилий за 6 – 8 секунд разрезать трубу. Но диаметр обрабатываемых труб здесь также невелик, как и у обычных ручных ножниц.

Гильотинный труборез используется для работы с трубами диаметром от 63 до 350 мм. При этом вероятность деформаций или разрушения стенок трубы сведено практически к нулю. Процесс резки выглядит следующим образом:

  • на трубе отмечают место реза и вставляют ее в гильотину, закрепив в секторе от 30 до 60 градусов;
  • вокруг нее раскачивается лезвие гильотины, которое установлено на колесиках;
  • после первого надреза пластика лезвие погружают в трубу при помощи вращающейся рукоятки-винта и, таким образом, дорезают трубу окончательно.

При этом срез получается очень ровным, без заусениц. Лезвия гильотины легко заменяются. У современных гильотин лезвия дополнительно покрыты тефлоном.

Обычная перпендикулярная резка под 90º

Некоторые считают, что здесь даже не нужно делать никакой разметки, особенно, если в руках крупная болгарка с большим отрезным диском. Однако после, при совмещении труб, отрезанных без разметки, могут возникнуть проблемы. Для того, чтобы их избежать, можно использовать обычную изоленту или малярный скотч, который наклеивается вокруг трубы. При этом, его края в начальной и конечной точке должны идеально совпасть. Если всё сделано правильно, после резки две трубы совместятся, образовав идеально ровную магистраль, без лишних зазоров.


При помощи изоленты разметка делается довольно просто

Тепловые приложения

Помимо механических методов, часто используются термические методы, в которых сварочные или режущие машины работают как инструмент. Например, газовая горелка или обычный сварочный аппарат (AC / DC).

С помощью таких устройств доступны для резки толстостенные металлические трубы. Однако добиться идеально гладкого и качественного реза с помощью электросварки или автогенного газа крайне сложно.

Распространена технология резки электросваркой и автогенной резкой. Техника не обеспечивает высокой точности резки, но при установке труб этот фактор часто не является решающим

Распространена технология резки электросваркой и автогенной резкой. Техника не обеспечивает высокой точности резки, но при установке труб этот фактор часто не является решающим

Обычно после резки термическим способом изделия подвергаются дальнейшей обработке. Линия реза выравнивается, регулируются требуемые значения углов. Такой подход экономически невыгоден, так как сопровождается дополнительными затратами на обработку.

Как правило, в промышленном производстве используется техника термической резки. Правда, к этой технике часто прибегают и в ЖКХ.

Терморазрыв также используется для обработки пластмассовых материалов. Есть устройства – тепловые гильотины. Острое тонкое лезвие таких приспособлений нагревается до высокой температуры, после чего производится резка.

Тепловые гильотины поддерживают наклонную резку, и в этом их преимущество. Однако эти устройства нельзя использовать для работы с более жесткими материалами, чем ПВХ, дерево, ДСП.

Для резки металлопластиковых труб нужны труборезы, способные равномерно разделять изделия с многослойной структурой на части. Предлагаемая нами статья посвящена их разновидностям и способам применения.

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки.
Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси.
В месте будущего среза выполняется пунктирная разметка.
Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

  • Замеряется величина окружности трубы.
  • Выполняется резка трубы под углом 90 градусов.
  • На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
  • Выполняются расчеты: диаметр трубы делят на три.
  • От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
  • Данные точки соединяются с другими плавными дугами.
  • После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.

Процесс работы

Работу по созданию идеального седла трубы, начнем с закрепления ее в тисках угломера под углом равным 35 градусам, относительно полотна пилы по металлу или режущего диска болгарки. Высокая точность выставления угла важна, но уровень допустимой погрешности все же есть, он составляет примерно 2 градуса. Место реза на трубе не должно проходить прямо по центру верхней грани, необходимо сделать отступ в 5 мм.

Произведя отрез отмеренной части трубы выбранным вариантом инструмента, следует провернуть заготовку на 180 градусов. Выставляем трубу так, чтобы линия нового среза была строго симметрична уже отпиленному краю. Сделав отрез с другой стороны, мы получаем, что-то визуально похожее на колышек. А это означает, что наша труба с идеальным седлом для вреза под прямым углом готово.

Если не учесть отступ в 5 мм от центра верхнего края, то края получатся заостренными и высокими. А это, в свою очередь, будет мешать идеальной посадке при врезе в перпендикулярную трубу. Но это можно легко исправить, просто немного сточив заостренные края болгаркой или срезав их пилой по металлу.

На этом процесс изготовления закончен. Можно приступать к монтажу необходимой конструкции.

Как отрезать трубу под 45 градусов с высокой точностью в домашних условиях

При проведении работ по монтажу газовых или водопроводных магистралей часто возникает необходимость в изменении направления линии, при этом трубопровод обрезается и затем сваривается под нужным углом. Чаще всего направление меняется на 90 градусов, при этом встает вопрос – как отрезать трубу под 45 градусов, чтобы точно соединить стыки при сваривании.

Справиться с проблемой при углах обрезаемой кромки в 45 или 90 градусов можно при владении соответствующими знаниями и приемами, которые помогут сэкономить не только время, но и материалы при проведении работ. При других углах разворота решить задачу с помощью линейки и листа бумаги невозможно – на помощь придется вызывать компьютерную технику.

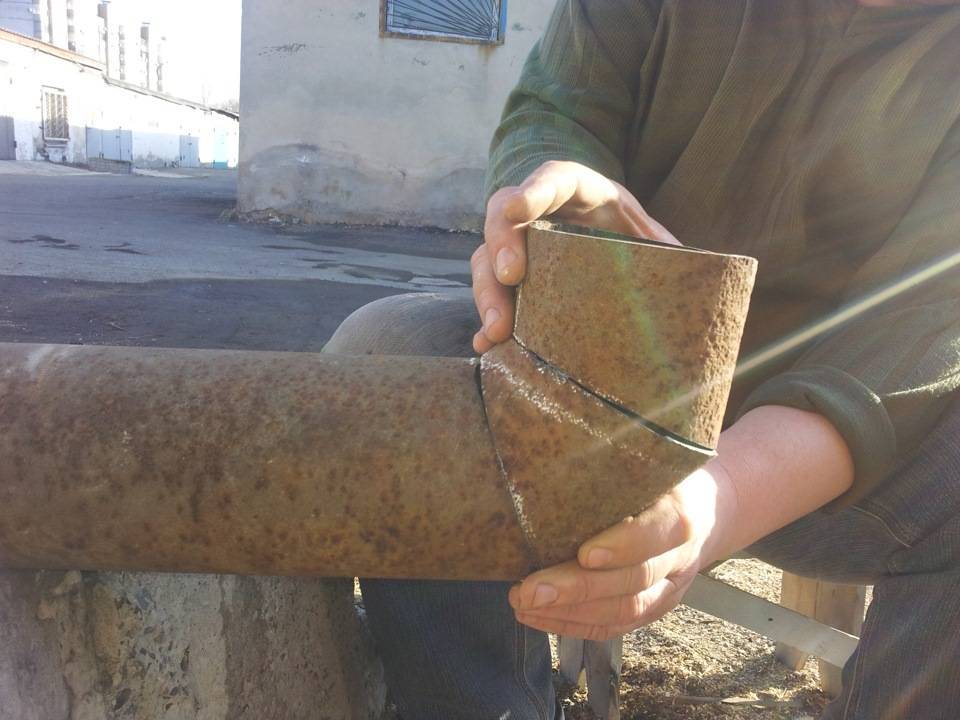

Рис.1 Как режут трубу под углом 45 градусов

Резка под 45 градусов

Обычно, для того, чтобы повернуть трубу на 45 градусов используют фитинги, отводы с углом поворота 45 градусов, выполненных из того же материала, что сами трубы, если трубы стальные, то и повороты привариваются из стали. Для ПНД труб существуют электросварные или литые отводы под 45 градусов (заметим, что компрессионных фитингов с таким углом поворота в России найти практически невозможно).

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

  • проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
  • прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего  постепенно ее углубляя до полного отделения кромок.

При работе с болгаркой необходимо учитывать следующий фактор – при полном обрезании кромок диск может быть поврежден об острый угол, что приведет к его выходу из строя, а при отсутствии защиты на болгарке даже к травмам работника. Поэтому угловые кромки желательно не обрезать до конца, а оставлять узкую канавку и затем обламывать, зашлифовывая впоследствии выступ.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно – приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло – направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности.

Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности.

Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Способы разметки и резки металлических труб

Использование в производстве и монтаже металлоконструкций связано с необходимостью резки поперек, вдоль и под углом. И далеко не всегда под рукой есть специальное оборудование. Как ровно обрезать трубу с помощью подручных средств, мы опишем в этой статье.

Способы резки металлических труб под углом

Отпилить трубу или разрезать ее на части можно несколькими способами. Из доступных инструментов лучше всего с этой задачей справляется болгарка.

Но самой большой проблемой остается необходимость правильно разметить линии реза. Они могут быть разными, чаще всего приходится выдерживать либо прямой угол относительно оси трубы, либо 45 градусов.

Приемы несколько меняют в зависимости от того, какие изделия нужно разрезать:

  • трубы для прокладки водопровода, газовые и для разводки отопления;
  • профильные изделия для сборки ворот, козырьков, других металлоконструкций;
  • трубы большого диаметра — как правило, это редко нужно в домашних условиях, где самые широкие просвет только в канализации;
  • трубы из стали, чугуна, тонкостенные из цветных металлов и мягких сплавов.

Обе задачи решаются довольно просто даже без использования специального лекала угла трубы.

ВАЖНО ЗНАТЬ: Гофрированная труба из нержавеющей стали

Режем трубу под углом 90 градусов

Для разметки разреза под прямым углом можно воспользоваться листом бумаги стандартного формата А4, широкой изолентой или строительным скотчем. Если обернуть достаточно широкий материал вокруг трубы так, чтобы его края точно совпали при наложении, то получится идеальная линия реза. Если скотч или лента плотно приклеились к металлу, можно идти прямо по краю.

Важно уметь правильно пользоваться шлифмашиной, держать ее с определенным усилием и соблюдать правила безопасности. Описанный прием самый простой, он пригоден и того, чтобы обрезать трубу большого диаметра

Режем трубу под углом 45 градусов

Чаще всего это приходится делать при монтаже водопровода и отопления и сборке рамных конструкций. Обрезать трубу под 45 градусов болгаркой можно по разметке, которую делают либо листом бумаги того же формата А4, либо используют обычный школьный (чертежный) равнобедренный угольник.

Используем лист бумаги или картона

С листом придется проделать несколько операций, чтобы получить нужный угол. Если вы не хотите запутаться в сгибах, просто сделайте его квадратным и сложите по диагонали — получится нужный угол.

Точно так же можно сделать с любым листом, лишь бы его стороны были равны между собой.

Способ удобен тем, что его можно применить и к трубе с большим диаметром, и к .

ВАЖНО ЗНАТЬ: Бесшовная нержавеющая труба

Разметка угольником

Если под рукой есть угольник, то необходимо сначала определить точную линию торца трубы, в том числе и профильной. Приложив инструмент и плавно перекладывая его по поверхности, получим линию реза по 45 градусов. Этот же прием используется и с угольником под 30 градусов.

Как правильно резать трубы из разного металла

Точный распил и обрезка труб зависит не только от грамотно выполненной разметки. Большое значение имеет и материал — металл разной толщины и твердости режется с разными усилиями и побочными эффектами.

Чтобы правильно отрезать чугунную трубу, ее не следует пилить на всю глубину насквозь.

Чугун — хрупкий металл, поэтому обычно делается несколько надпилов, а потом специалист одним точным ударом зубила отбивает по ним кусок.

Для работы с тонкостенными трубами придется очень точно выверять положение болгарки. При этом мастеру должен правильно подобрать . В промышленных условиях для выполнения тех же задач можно использовать специальные труборезы, газорезку и сварочные аппараты.

ВАЖНО ЗНАТЬ: Cкользящая опора для трубопроводов

Безопасность при обрезке газовой трубы

При работе с газовыми трубами, подключенными к магистрали, важно соблюдать меры безопасности. Сначала перекрыть кран подачи газа, потом убедиться в том, что в трубе ничего нет

Для этого достаточно открыть конфорки плиты и зажечь газ — когда он кончится, пламя погаснет.

Термическая резка

Преимуществом термической резки перед механической являются низкие энергические затраты и повышенная производительность.

Газовым резаком

Резка металла газовым резаком позволяет получить ровную и гладкую кромку после обработки. Процесс заключается в том, что сгорание обогащенного кислородом топлива провоцирует плавление. Расплавленный металл удаляется струей газа из места обработки. При монтаже магистралей используют полуавтоматические агрегаты из нескольких газовых резаков.

Плазменным

Плазменная резка труб работает по следующему принципу. В результате ионизации, воздух становится плазмообразующим веществом с высокой температурой. Процесс протекает под влиянием электрической дуги. Поток вещества продуцирует температуру, которая и приводит к расплавлению металла. Допускается использование ручных резаков, а также автоматических и полуавтоматических станков.

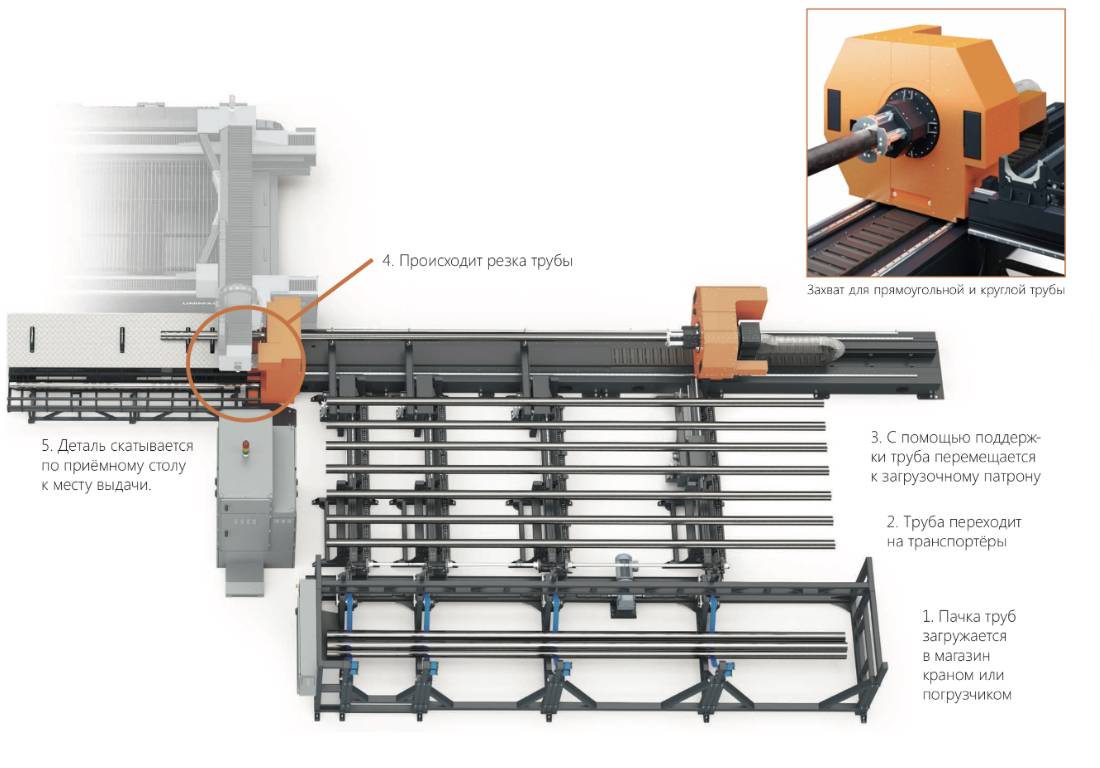

Лазерным станком

Резка трубы лазером выполняется в автоматическом режиме. Станки выполняют несколько операций одновременно, позволяют обрабатывать кромки, сверлить, фрезеровать. На станках обрабатывают материалы с толщиной стенки до 6,4 мм, длиной до 6,5 мм.

Выбор режимов сварки

Качество ожидаемого шва во многом зависит от правильности установки параметров режима. Его выбор предполагает уточнение следующих параметров:

  • какие электроды планируется применять для работы (их характеристики и диаметр);
  • значения параметров подаваемого тока (в том числе и его тип: постоянный или переменный);
  • напряжение сварочной дуги;
  • скорость протекания процесса;
  • количество проходов, необходимое для заполнения шва.

Во многом качество соединения зависит от того какими будут выбраны эти параметры. В зависимости от марки металла, из которого изготовлена труба и толщины её стенок, выбирают какими электродами производить соединение. При правильном выборе режима сварки шов будет хорошим и надёжным.

Как отрезать трубу под углом 45 градусов

При проведении работ по монтажу газовых или водопроводных магистралей часто возникает необходимость в изменении направления линии, при этом трубопровод обрезается и затем сваривается под нужным углом. Чаще всего направление меняется на 90 градусов, при этом встает вопрос — как отрезать трубу под 45 градусов, чтобы точно соединить стыки при сваривании.

Справиться с проблемой при углах обрезаемой кромки в 45 или 90 градусов можно при владении соответствующими знаниями и приемами, которые помогут сэкономить не только время, но и материалы при проведении работ. При других углах разворота решить задачу с помощью линейки и листа бумаги невозможно — на помощь придется вызывать компьютерную технику.

Рис.1 Как режут трубу под углом 45 градусов

Резка труб под углом: плюсы и минусы разных способов

Трубы – широко распространенный строительный материал. Их применяют в монтаже разных систем. Обычным делом в процессе монтажа является ситуация, когда трубы необходимо стыковать под углом. Однако не совсем обычной видится технология производства таких работ.

Чтобы создать подобную конфигурацию соединения, требуется резка труб под углом. Рассмотрим, как выполняются такие операции и какие существуют методы резки.

Приёмы резки труб под углом

Рассматривая приёмы работы – реза прямо или под углом – следует учитывать разный материал изделий, подвергаемых обработке. Так, рукава, изготовленные из полипропилена или тонкой меди, резать легче и проще, чем толстостенные стальные трубы.

Пластиковые изделия малых диаметров обрезаются под нужным углом с помощью специальных ножниц. При этом контролировать угол можно обычным транспортиром.

Наиболее частой потребностью в монтаже становится резка водопроводных или иных труб под углом 45º. Выясним, какие приспособления можно использовать для реза под этим и другим углом.

Бумажное лекало для трубы

Для исполнения относительно точного реза можно применить несложную методику, где в качестве своеобразного лекала выступает обычный лист бумаги.

Например, удачно подходит для создания лекала бумага принтерная формата А4. Предварительно лист размечается под квадрат с помощью линейки.

Размер диагонали квадрата должен быть равен длине окружности трубы, которую нужно отрезать. Лишние части листа обрезаются.

Простейший способ получения линии разметки на трубе для производства реза под углом 45 градусов. Используется обычный лист бумаги, который накладывается на корпус трубы в области отреза

Далее следующие действия:

  1. Согнуть лист по диагонали, совместив противоположные углы.
  2. Полученный треугольник повернуть так, чтобы линия гипотенузы была перпендикулярна оси трубы.
  3. В таком положении обернуть бумагой трубную поверхность, совместив вместе крайние точки гипотенузы.
  4. Нанести маркером метку реза по линии любого из катетов треугольника.
  5. Обрезать трубу по намеченной линии.

Этим способом вполне удобно размечать и резать трубы под углом 45º в диапазоне диаметров от 32 до 63 мм. Для большего удобства разметки рекомендуется брать толстую, но мягкую бумагу. Также можно использовать паронит и похожие материалы.

Программы расчёта углов реза

Технология резки по лекалам позволяет получать разные углы среза.

Но для формирования лекала на углы, отличные от 45º, уже потребуется выполнять математические расчёты и по расчётным данным вырезать шаблон из бумаги или подобных материалов.

Правда, существуют компьютерные программы, призванные избавить мастера от производства расчётов. Лекала под резку труб такие программы распечатывают на принтере.

Таким выглядит окно компьютерной программы, выполняющей расчёт угла среза для круглого сечения. По результатам расчёта рисуется лекало, которое можно распечатать принтером.

Приёмы резки труб под углом

Рассматривая приёмы работы – реза прямо или под углом – следует учитывать разный материал изделий, подвергаемых обработке. Так, рукава, изготовленные из полипропилена или тонкой меди, резать легче и проще, чем толстостенные стальные трубы.

Пластиковые изделия малых диаметров обрезаются под нужным углом с помощью специальных ножниц. При этом контролировать угол можно обычным транспортиром. Резка полимерных труб также производится обычной ножовкой с мелкозубчатым полотном.

Наиболее частой потребностью в монтаже становится резка водопроводных, канализационных и вентиляционных труб под углом 45º.

Выясним, какие приспособления можно использовать для реза под различными углами.

Бумажное лекало для трубы

Для исполнения относительно точного реза можно применить несложную методику, где в качестве своеобразного лекала выступает обычный лист бумаги. Например, удачно подходит для создания лекала бумага принтерная формата А4.

Предварительно лист размечается под квадрат с помощью линейки. Размер диагонали квадрата должен быть равен длине окружности трубы, которую нужно отрезать. Лишние части листа обрезаются.

Далее следующие действия:

  1. Согнуть лист по диагонали, совместив противоположные углы.
  2. Полученный треугольник повернуть так, чтобы линия гипотенузы была перпендикулярна оси трубы.
  3. В таком положении обернуть бумагой трубную поверхность, совместив вместе крайние точки гипотенузы.
  4. Нанести маркером метку реза по линии любого из катетов треугольника.
  5. Обрезать трубу по намеченной линии.

Этим способом вполне удобно размечать и резать трубы под углом 45º в диапазоне диаметров от 32 до 63 мм. Для большего удобства разметки рекомендуется брать толстую, но мягкую бумагу. Также можно использовать паронит и похожие материалы.

Как грамотно подобрать труборез для пластиковых труб и как его применять на деле, подробно описано в предложенной нами статье.

Грамотно сделанные лекала для фигурного раскроя трубы позволяют с предельно высокой точностью выполнить срезы. При этом зазор между подготовленными заготовками все же не исключен. В соединении металлических труб он “закрывается” сварным швом, при соединении пластиковых деталей используется специализированный шнур для пайки.

Программы расчёта углов реза

Технология резки по лекалам позволяет получать разные углы среза. Но для формирования лекала на углы, отличные от 45º, уже потребуется выполнять математические расчёты и по расчётным данным вырезать шаблон из бумаги или подобных материалов.

Правда существуют компьютерные программы, призванные избавить мастера от производства расчётов. Лекала под резку труб такие программы распечатывают на принтере.

Простая программа расчета, созданная на базе приложения MS Excel, позволяет рассчитать и составить лекало практически для любых значений диаметров труб и требуемых углов реза.

Всё, что необходимо сделать пользователю, – это завести в ячейки «Наружного диаметра» и «Угла среза» соответствующие значения. По этим параметрам сформируется лекало, которое можно отправить на печать.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
