Как устроена русская печь: особенности конструкции и обзор популярных видов русских печей

Выбираем место в доме для русской печки

Важно определиться с подходящим местом. Обычно печное отопление продумывают еще до строительства дома, потому все предусматривают заранее

Если здание кирпичное, каменное или шлакоблочное, то очаг может возводиться в любом месте, даже в углу.

Если же дом деревянный, то между его стенками и печкой должно оставаться минимум 1,2 м. Чтобы снизить пожароопасность, используют асбестовые плиты.

В деревянном доме очаг может возводиться в углу при следующих условиях:

окно шестка направлено в центр помещения;
между сооружением и стенами из дерева делают засыпную термоизоляцию – обожженная глина и вермикулит, высота кладки, толщина от 15 см.

Если возводится очаг рядом со стенами домами, то важно оставлять воздушный промежуток минимум в 5-10 см. Это надо для циркуляции воздуха и равномерного охлаждения печного корпуса

Источник тепла часто размещают между комнатами. Если стена деревянная, то проем в ней надо обложить кирпичом. Толщина минимум 20 см. Дополнительно стоит сделать асбестовую прокладку.

Чтобы понять, как лучше разместить конструкцию, можно сделать макет из коробок своими руками. Это позволяет наглядно увидеть удобство сооружения в разных местах.

Не пропустите: Как и чем правильно обмазать печь, чтобы не трескалась?

Мнение эксперта

Игорь Лебедев

Задать вопрос

Совет! Чтобы снизить риск пожара, основание очага и примыкающую к нему часть пола надо обшить пластинами металла. При перегреве в стенках могут появляться трещины, через которые высыпается раскаленная зола. Пожар может начаться и из-за одного вылетевшего из топки уголька.

Фундамент

У печки внушительные размеры, весит она много, потому нуждается в надежной опоре.

Алгоритм работ таков:

Подготовьте котлован. Габариты рассчитывайте по печному основанию. С каждой стороны нужен запас в 15 см. Заглубляйтесь на 50-70 см.
Насыпьте песок, полейте водой, утрамбуйте, чтобы толщина гидроизоляции стала 15-20 см. Насыпьте еще песка, пролейте водой и выровняйте.
Выложите рубероид в 2 слоя.
Установите опалубку, застелите ее пленкой.
Смешайте цемент, песок и щебень 1:3:5. Используйте воду, чтобы получить полужидкую смесь.
Залейте в опалубку смешанный с гравием цемент, высота 20 см. несколько раз проткните этот слой, чтобы вышел воздух, утрамбуйте.
Пока раствор не застыл, установите арматуру. Высота над бетоном 5-7 см.
Залейте еще слой на 10-15 см, когда схватится, уложите арматурную сетку.
Заполните всю опалубку раствором, разровняйте.
Настелите рубероид в 1 слой.

Если планируется маленькая печь, то допускается основание-опечье. Устанавливают его на балки перекрытия пола. Такое основание представляет собой сруб из бруса или бревна в 2 венца. Для усиления балок и устойчивости печи в центр забивают промежуточные сваи. В свободное место насыпают бут, сверху пропитанный в жидкой глине войлок. Такая основа выдерживает сооружение до 700 кг. Если вес больше, то нужен плитный фундамент.

Типы по способу топки

Русская печь отличается экономным расходом дров, для ее нагрева используется небольшое количество топлива, тепло сохраняется на длительное время. Такая особенность обусловлено особым строением камеры, особенно для печи по-белому.

По способу топки можно выделить три большие группы, некоторые сейчас практически не используются, к таким конструкциям относятся черные курные. По-белому с дымоходами более эффективны, безопасны, могут использоваться для отопления, приготовления продуктов, прогрева парной.

По-черному

Самый старинный вариант – это курная печь по-черному, которая получила свое название за особенность топки. Такие конструкции сооружались из обычной глины, а не кирпича, не имели дымоходной трубы. При топке образовывался густой черный дым, который выходил через специальные отверстия в стенах (волоковые окна), притвор над дверью. Чтобы избежать пожара, всегда поддерживали малый огонь, сильное разгорание не допускалось. Необходимо постоянное поступление холодного воздуха в дом, однако это значительно снижает эффектность работы конструкции, увеличивает расход дров или щепы.

Русская печь “по-черному”

Сегодня курные модели практически не используются, встретить их можно только в некоторых классических русских банях, да и то крайне редко. Связано это с необходимостью соблюдения мер безопасности, постоянным обслуживанием не только самой печи, но и помещения, стены и потолки которого постепенно покрываются слоем копоти. Однако есть и ряд преимуществ:

при их помощи можно коптить мясо или рыбу;
помещение отлично дезинфицируется под воздействием дыма;
печь обеспечивает наиболее эффективную отдачу тепла помещению.

По-серому

Такой вариант пришел на смену курным, он более безопасный и удобный, дым выходит не через волоковое окно, а через деревянную трубу или отверстие, проделываемое в потолке над конструкцией. Но среди недостатков повышенная пожароопасность – выход дыма через крышу сопровождается искрами и высокой температурой.

По-белому

Самыми безопасными и удобными являются традиционные печи по-белому. Для из сооружения используется специальный обожженный кирпич, для вывода дыма применяется труба. Особая конструкция дымохода не только эффективно выводит продукты сгорания, но и увеличивает тягу, повышая результативность работы топки. Конструкция трубы имеет изогнутую форму, это повышает КПД, позволяет эффективно гасить искры, что делает конструкцию безопасной и защищает дом от пожаров. Изогнутая форма дымохода обеспечивает быстрый прогрев окружающих конструкций – дом с такой печью быстро прогревается, становится теплым и комфортабельным. Для отопления используется минимум дров, что является большим преимуществом.

Базовое строение русской печи

Печники разработали множество конструкций отопителя, отличающихся между собой габаритами, формой и компоновкой. Однако традиционно это конфигурации с 2-мя топливниками, служащие кроме обогрева еще и для приготовления специфических блюд и выпекания хлеба. В общем случае они имеют ряд конструкционных элементов:

Опечье. Основание отопителя, сооружаемое из камня либо дерева (кедра, лиственницы).
Подпечек. Ниша в опечье, предназначенная для складирования поленьев или хранения инвентаря.
Горнило. Главная топочная камера, где разводили огонь для обогрева.
Перекрыша. Верхняя часть горнила, формирующая лежанку.
Устье. Сужение перед горнилом, служащее для задержки дыма, обеспечивающее равномерный прогрев кирпичной кладки.
Загнеток. Малая топочная камера, расположенная перед устьем. Над ней установлено хайло (дымосборник) и непосредственно дымоход.
Печурки. Маленькие углубления, где сушат одежду и прочие вещи.

Последовательность возведения сводчатых конструкций может отличаться, но обычно их выкладывают одновременно с двух сторон, замыкая в верхней части. В центре свода размещают замковый кирпич. Под делают из прочного гладкого камня. Часто его укладывают насухо на засыпку из крупнозернового песка без применения раствора. Сам под имеет уклон 3-5 см в сторону устья.

Ввод печи в эксплуатацию

Соорудив русскую печь, не рекомендуем спешить разгонять ее на полную силу. Первые топки должны проходить бережно и аккуратно, так как при интенсивном сгорании большого количества топлива стенки, которые находятся ближе к огню, высохнут намного раньше удалённых поверхностей.

В результате существенной разницы теплового расширения влажных и сухих зон, повышается опасность возникновения трещин на границах швов. Поэтому для избегания лишних неприятностей, все части печи стоит просушить при естественных условиях в течение 14-20 дней.

Для ускорения процесса удаления влаги или при сушке сооружения при неблагоприятных погодных условиях в горнило и топливник можно поместить тепловентилятор или мощную электролампу. При этом дверцы печи закрывают, а каналы оставляют открытыми.

Топку печи начинают только после завершения периода предварительной сушки. Для этого в течение первых двух дней в агрегат закладывают не более 3–4 кг дров, добавляя каждые сутки по 1 кг топлива в течение декады. О готовности печи к полноценной работе судят по отсутствию конденсата на внутренних поверхностях металлических деталей.

Отопительный прибор несколько раз испытывают на половинной мощности, после чего проверяют работу агрегата на максимальном режиме. Во время «обкатки» обязательно осматривают поверхности стенок на предмет появления трещин и их возможного увеличения. Заделывают появившиеся изъяны только после того, как печь несколько раз будет протоплена на полную силу.

Несколько советов по безопасной эксплуатации:

После простоя в течение долгого времени обязательно проверьте все видимые поверхности на герметичность швов. Появившиеся трещины заделайте глиняным раствором.
Перед каждой топкой проверяйте наличие тяги. Если в помещение идет дым из горнила, печь ни в коем случае нельзя эксплуатировать. Возможно, закрыта одна из задвижек или требуется чистка дымохода.
Закрывать вьюшку можно только после полного прогорания дров.
Рекомендуется удалять сажу с внутренних поверхностей печи в начале каждого сезона, однако стенки загрязняются очень слабо и после постройки не потребуют очищение в течение нескольких лет.

Виды русских печей

Приняв решение о возведении русской мини печи на приусадебном участке, его владелец должен определить, для решения каких задач будет её использовать. От этого зависит набор функций кирпичной печи, особенности её конструкции и технологии кладки.

Наибольшим спросом пользуются устройства, имеющие:

варочную плиту;
мангал;
барбекю;

место, предусмотренное для установки казана;
коптильню.

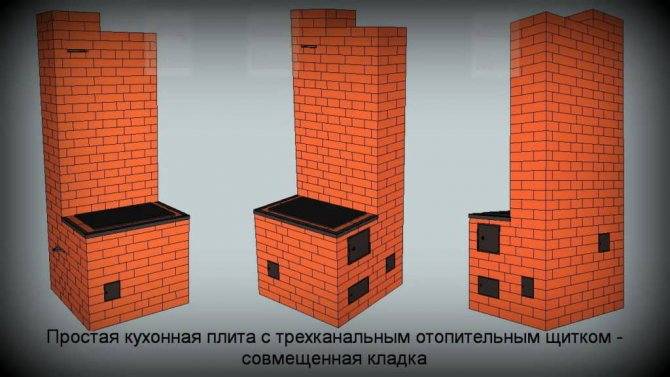

Печь с варочной плитой

Русская печь со встроенным мангалом

Печь с казаном

Русская печь с тандыром, барбекю и коптильней

Как правило, модели русских печей с лежанками для улицы не рассматриваются.

Кроме этого, вам потребуется определиться с целым рядом иных критериев, согласно которым классифицируются русские печи.

По габаритам

Выделяют три группы:

большие, с размерами более 1500х2300;
малые – 1500х1750, наиболее часто реализуемые на участках и в дачных домиках;
нестандартные – как правило, обустраиваются в банях.

Этот пункт прямо влияет на стоимость и сроки завершения кладки, ассортимент и количество требуемых материалов.

По внутреннему устройству

По данному показателю печи относят к группе традиционных или современных моделей. Первые имеют полое подпечье для хранения топлива и утвари. Их нижняя часть не прогревается. Поскольку данная функция относится к отоплению, то для уличной печи она не рассматривается. По сравнению с современными проектами, классический вариант технически проще выкладывать.

Сроки выполнения работ по возведению классического варианта обычно значительно ниже.

По положению

Здесь речь может идти о печах отдельно стоящих на открытом воздухе, установленных в беседках или комплексных барбекю-решениях.

Дачная мини-печь

По внешнему виду

Классические решения представляют собой прямоугольную конструкцию. В качестве отделки используется побелка или штукатурка.

Классическая русская печь

Русская печь может встраиваться в отопительно-варочный многофункциональный комплекс, рассчитанный на решение расширенного круга задач по приготовлению пищи.

Печной комплекс с русской печью, камином, мангалом и казаном

По способу топки

По этому параметру русские печи делят на три группы. Это конструкции, рассчитанные на топку:

По-чёрному. Они имеют простейшие конструкции. Могут выкладываться из самостоятельно отформованных глиняных кирпичей. У них отсутствует дымоходная труба. Дым выходит из печи при топке сквозь специально обустроенные в стенах волоковые окна. В настоящее время почти не применяются.

По-серому. Они уже комплектуются прямоходной трубой. Однако такое решение большую часть тепловой энергии отправляет «в трубу» в прямом смысле слова. Высока вероятность искрообразования, что повышает вероятность возникновения возгорания. Поэтому данное решение также практически не используется.
По-белому. Этот вариант самый безопасный и удобный. Но для возведения такой печи требуется качественный кирпич и кладочный раствор. Печи отличаются неплохим КПД, приемлемым расходом топлива, безопасны в эксплуатации.

История появления древнерусской печи

Первые отопительные сооружения, ставшие прообразом русских печей, возникли около четырех тысяч лет назад. Люди догадались, что постоянно оберегаемый ими огонь можно спрятать под крышу, чтобы сохранить его как можно дольше.

Старая русская печь

Древние славяне были мастерами в постройке печных сооружений, о чем свидетельствуют находки курного очага. Он отличен тем, что не имеет дымовой трубы. Весь дым, образуемый в процессе топки, выходил в комнату. Такой способ растопки очага назывался “чёрным”. Отсюда и пошло выражение “топить по-чёрному”, т.е. не выпуская дым через трубу.

Ближе к 15 веку курные печи обзавелись дымоходами, которые стали называть “дымницы”. Они сооружались из плотных древесных материалов, но это было небезопасно: от летящих вверх искр часто происходили возгорания.

Русская печь “по-черному”

Со временем русская печь пережила ряд перевоплощений: стали появляться новые конструкции и формы, печные изразцы стали приобретать более художественный характер, становясь частью интерьера, изменились способы отделки: рельефные изразцы заменили гладкими расписными, на голландский манер изразцами. Эта новая техника позволяла значительно экономить время постройки.

Преимущества русской печи с лежанкой для деревенского дома

Полноценная русская печка многофункциональна, она используется:

для обогрева дома;
для приготовления пищи;
в качестве спального места;
для эффективного лечения ряда заболеваний.

Теплоотдача прибора достигает 75—80%, по этому показателю устройство может сравниться лишь с газовыми котлами, работающими на магистральном топливе.

Тепло, выделяемое русской печью, не сушит воздух, не сжигает кислород и равномерно распределяется по всем помещениям. За счет высокой теплоемкости материалов комфортная температура в доме держится до 12 часов после последней закладки дров.

Крепкий и спокойный сон на печной лежанке придает сил, помогает бороться с простудой. При ревматизме, радикулите и иных заболеваниях опорно-двигательного аппарата боль отступает практически сразу. Устройство не только кормит и греет, она еще и лечит!

Прибор легко использовать. Топить его можно как дровами, древесными отходами, углем, так и прессованными материалами в брикетах, стоимость которых, как правило, невысока.

Срок эксплуатации устройства практически неограничен. Русская печка добавляет колорит в интерьер любого дома, даже в современном коттедже она станет центром внимания и местом, вокруг которого будет собираться компания для приятного времяпровождения.

Важно! Постройка имеет и свои недостатки, к ним можно отнести необходимость заготовки сырья для отопления

Подготовительные мероприятия

На этапе подготовки к строительству выбирают место для строительства печи, монтируют надёжный фундамент и подготавливают рабочий раствор.

Выбор места

Место установки русской печи прежде всего зависит от особенностей помещения. В деревянном доме между отопительным прибором и стенами здания должен быть выдержан воздушный зазор шириной не менее 40 см. Кроме того, зоны с повышенной температурой нагрева должны дополнительно защищаться негорючими материалами, например, плитами из базальтового картона

220fa7f8c8f8ec884fc49c5ee537e9e6.jpe

Немаловажно и то, что при этом сохраняется доступ к боковым поверхностям обогревающего агрегата, необходимый для их периодической ревизии. Если же печь планируют установить в простенке между двумя комнатами, то проём защищают кирпичной кладкой, отделяя её от дерева прокладкой из негорючего материала

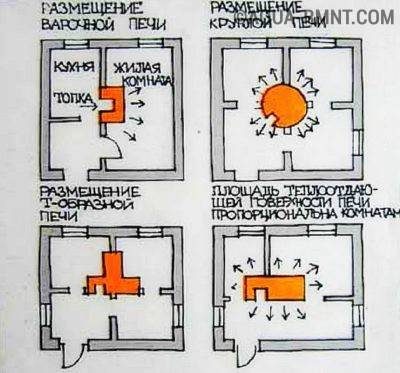

Варианты возможного расположения печи в доме

Строительство фундамента

Поскольку русская печь представляет собой габаритную, массивную конструкцию, то её основание должно обеспечивать устойчивость и надёжность всего сооружения. Для обустройства фундамента требуется выкопать котлован глубиной от 0.5 до 0.7 м. Естественно, в рыхлых и нестабильных грунтах этот параметр потребуется увеличить.

На дне котлована сооружают подушку из дренажных материалов. Для этого яму заполняют 150–200 мм слоем песка, который тщательно утрамбовывают и заливают водой для лучшего уплотнения. Сверху песок засыпают щебнем, мелким бутом или битым кирпичом, поднимая дно котлована ещё на 100–150 мм. Поверхность дополнительно обрабатывают трамбовкой, после чего выравнивают тонким песчаным слоем, который также подвергают проливанию.

Конструкция фундамента для русской печи

Подушку из песка и щебня застилают влагонепроницаемым материалом, поверх которого устанавливают изготовленную из обрезных досок опалубку. Чтобы избежать вытекания цемента через щели короба, его стенки укрывают полиэтиленом.

Бетон для фундамента должен иметь такой состав: 1 часть цемента М-400, 3 части песка и 5 частей щебня или другого заполнителя. Раствор доводят до состояния густой сметаны, после чего заливают до половины высоты опалубки. После этого бетон подвергают штыкованию и на его поверхность укладывают армировочную сетку. Далее раму до края заполняют бетоном и выравнивают поверхность при помощи длинного правила.

Бетонное основание выстаивают несколько дней, пока бетон основательно не схватится, после чего накрывают рубероидом.

Как приготовить раствор

Для того чтобы работа приносила удовольствие, кладочный раствор должен быть мягким и эластичным. Это даст возможность полностью заполнять швы и не прикладывать чрезмерных усилий при укладке кирпичей. Кроме того, смесь не должна давать трещин при высыхании, чего на самом деле добиться не так просто. Дело в том, что избежать растрескивания поверхности можно только одним способом — уравняв параметры температурного расширения кладочного раствора и кирпича. Конечно, можно приобрести специальную смесь для кладки печей в строительном магазине, однако настоящая русская печь должна создаваться из экологичных материалов, не так ли? А на эту роль отлично подходит недорогой традиционный состав из глины и песка.

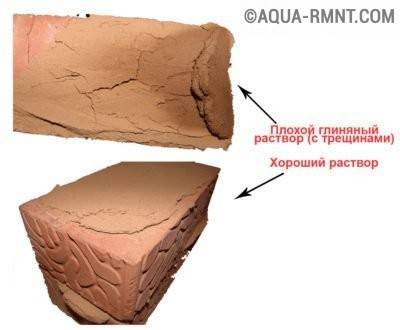

Качество глиняного раствора оказывает решающее влияние на прочность кладочных швов

Определённая сложность возникает в подборе правильных пропорций, что связано с различной жирностью глины. Хотите узнать секрет нерастрескивающегося раствора? Он достаточно прост — необходимо брать максимально жирную глину, добавляя в неё до 3 частей песка.

Для приготовления раствора глину очищают от инородных компонентов, разминают комки и на 24 часа замачивают в холодной воде. После этого тщательно смешивают её с песком, доводя до полужидкой консистенции.

Не следует приготавливать слишком много раствора. Дело в том, что при отстаивании он будет разделяться на составляющие: песок сядет на дно. Повторного перемешивания глиняного состава не избежать, а это всё — ненужная трата времени и сил.

Мини-русские печи

В настоящее время большое распространение получили мини-русские печи, которые устанавливаются на кухнях вместо кухонных очагов и варочных печей (пример «» и ). Их шесток может оснащаться плитой. Жаровые камеры у них не футеруются из-за малых размеров – одной топки достаточно для одной закладки приготавливаемой пищи.
Мини-русские печи, не имеющие дымооборотов, также устанавливаются в беседках, летних кухнях и в составе барбекю-комплексов.

№22 РП — 3000 с нижним прогревом «Экономка»

Обработка типового проекта

Предназначена для отопления помещения площадью 25±3 кв.м, приготовления пищи в жаровой камере и на варочном настиле первого подтопка. Дымовые газы второго подтопка обогревают подподовое пространство и жаровую камеру (нагревается весь корпус печи).
Благодаря малым размерам печь выгодно ставить вместо кухонных очагов в дачных и садовых домах, коттеджах. Дымообороты сделаны по принципу русской печи «Экономка».

Размеры печи в плане (1020х1280) мм. (малый подтопок выходит за габариты печи на 130 мм).
Размеры топливников:
Жаровой камеры (640х570) мм;
Большого подтопка (260х510) мм;
Малого подтопка (320х380) мм.
Количество кирпича — 720 шт.
Объем проекта — 38 страниц формата А4.

Стоимость проекта — 1900 р.
