Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.
Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.
Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику
При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату
Для перевода киловатты умножают на 1000, и получают ватты
Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт
Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.
| Сечение кабеля, мм2 | Диаметр проводника, мм | Медный провод | Алюминиевый провод | ||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
| 220 В | 380 В | 220 В | 380 В | ||||
| 0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
| 0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
| 1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
| 1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
| 2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
| 2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
| 4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
| 6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
| 10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
| 16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
| 25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Как рассчитать сечение медного провода и определить нагрузку на кабель
Макс. мощность, кВт | Макс. ток нагрузки, А | Сечение провода, мм2 | Ток автомата, А |
4.5 | 4-6 | ||
9.1 | 1.5 | ||
13.6 | 2.5 | ||
18.2 | 2.5 | ||
22.7 | |||
27.3 | |||
31.8 | |||
36.4 | |||
40.9 | |||
45.5 | |||
50.0 | |||
54.5 | |||
59.1 | |||
63.6 | |||
68.2 | |||
72.7 | |||
77.3 |
В этой таблице данные приведены для следующего случая.
— Одна фаза, напряжение 220 В
— Температура окружающей среды 30 С
— Прокладка в воздухе или коробе (в закрытом пространстве)
— Провод трехжильный, в общей изоляции (кабель)
— Используется наиболее распространенная система TN-S с отдельным проводом заземления
— Достижение потребителем максимальной мощности — крайний, но возможный случай. При этом максимальный ток может действовать длительное время без отрицательных последствий.
В том случае, если температура окружающей среды будет больше хотя бы на 20 C, или в жгуте будет находиться несколько кабелей, то рекомендуется выбрать большее сечение.
Еще важно знать какой провод вы покупаете. Некоторые производители занижают сечение жил в кабеле, чтобы сэкономить средства и время. Существует ряд компаний делающих такие провода(перечислять их я не буду)
Существует ряд компаний делающих такие провода(перечислять их я не буду).
Но есть и такие, которые делают качественные, но дорогие провода
На это стоит обратить максимальное внимание
В процессе определения сечения провода по диаметру необходимо обратить внимание на металл жилы. Характеризуется ярким, насыщенным цветом медная, или же алюминиевая жила. Если цвет вызывает сомнения, тогда можно сделать вывод о низком качестве
Вероятнее всего, производитель просто сэкономил на металле, используя для изготовления сплав металла.
Если цвет вызывает сомнения, тогда можно сделать вывод о низком качестве. Вероятнее всего, производитель просто сэкономил на металле, используя для изготовления сплав металла.
Сплав является опасным для монтажных работ, ведь номинальная нагрузка, токопроводимость меньше сравнительно с оригинальным продуктом.
- Для точного определения сечений проводов смотрят на жилы. При нормальной толщине изделий возможна такая ситуация, как уменьшение размера жилы компенсируется повышением слоя изоляции.
- Специалисты советуют приобрести провод большего сечения. Стоит учитывать, что запас мощности не сможет повредить качеству и работоспособности электропроводки.
- Расчет изменяется, если речь идет о кабеле, так как состоит из нескольких проводов. Для получения максимально точных показателей нужно определить диаметр каждого провода, затем суммировать полученные значения.
Есть разные способы определения сечения провода по диаметру. Опытные электрики способны определить это значение в считанные минуты. Новичкам советуют подобрать ту методику, которая ближе и понятнее именно вам.
Как определить сечение кабеля по диаметру, способы расчета сечения кабеля по диаметру, примеры расчета, расчет сечения гибкого кабеля по диаметру
При покупке кабельной продукции необходимо убедиться, не занижено ли сечение жил покупаемого кабеля
И сделать это крайне важно, так как если у кабеля заниженное сечение,то значит больше его сопротивление и больше тепла, выделяемого на токопроводящей жиле при прохождении тока, следовательно заниженное сечение может привести к возгоранию изоляции и к короткому замыканию
Расчет сечения кабеля по диаметру. Вариант № 1
Определить сечение кабеля возможно по диаметру жилы. На практике чаще всего замеряют диаметр жилы без изоляции штангенциркулем или микрометром. Чтобы вспомнить, как работать со штангенциркулем при измерении диаметра жилы посмотрите рис. 1
Зная диаметр жилы, достаточно легко определить сечение кабеля. Для этого нужно воспользоваться формулой сечения кабеля, которая совпадает с обычной школьной формулой расчета площадки круга (рис. 2)
Рис. 2 Формула расчета сечения кабеля
Пример расчета сечения:
На склад поступил 3-х жильный кабель ВВГнг без маркировки с диаметром жилы 5,6 мм. Определим сечение кабеля ВВГНг по диаметру: Sкр=3,14*5,6^2/4=24,6 мм2
Ближайшее стандартное сечение 25мм2. Таким образом, на склад поставлен кабель ВВГнг 3х25.
У производителей кабеля также существуют свои допуски относительно сечения жил кабеля. Эти допуски регламентируются ГОСТ 22483-77, в соответствии с которым сечение жилы должно соответствовать указанному в ГОСТ электрическому сопротивлению.
Например, для кабеля ВВГ (класс гибкости жил 1) диапазон диаметров жилы, соответствующих ГОСТ, рассчитан и приведен в таблице ниже:
| Номинальное сечение, мм2 | Max. диаметр жилы, мм | Min. диаметр жилы исходя из max сопротивления по ГОСТ 22483-77, мм |
| 0,5 | 0,80 | 0,78 |
| 0,75 | 0,98 | 0,95 |
| 1 | 1,13 | 1,10 |
| 1,5 | 1,38 | 1,35 |
| 2,5 | 1,78 | 1,72 |
| 3 | 1,95 | 1,90 |
| 4 | 2,26 | 2,18 |
| 5 | 2,52 | 2,45 |
| 6 | 2,76 | 2,67 |
| 8 | 3,19 | 3,12 |
| 10 | 3,57 | 3,46 |
| 25 | 5,64 | 5,49 |
| 35 | 6,68 | 6,47 |
| 50 | 7,98 | 7,52 |
| 70 | 9,44 | 9,04 |
| 95 | 11,00 | 10,65 |
| 120 | 12,36 | 11,97 |
| 150 | 13,82 | 13,29 |
| 185 | 15,35 | 14,87 |
| 240 | 17,49 | 17,05 |
Подробнее об этом в нашей статье – Заниженное сечение кабеля. Допустимые нормы занижения сечения
Расчет сечения кабеля по диаметру. Вариант № 2
Если под рукой нет штангенциркуля или микрометра, позволяющих достаточно точно замерить диаметр жил малых сечений, то можно воспользоваться этим способом.
Одна из жил очищается от изоляции и наматывается на карандаш или ручку (рис.3,4). Чем больше витков, тем точнее получится измерение. Ширина намотки измеряется обычной линейкой и делится на количество витков. Получившееся число и будет диаметром жилы. Зная диаметр, вычисляем сечение варианту № 1.
Расчет сечения гибкого кабеля по диаметру
Принцип расчета сечения гибкого кабеля по диаметру остается тот же самый. Измерять диаметр всей жилы, состоящей из множества проволочек будет неправильно, так как между проволоками есть воздушный зазор.
Для расчета сечения по диаметру в гибком кабеле необходимо сначала высчитать сечение одной из проволочек в жиле. Диаметр проволочки вычисляется штангенциркулем (вариант №1) или витками для удобства по линейке (рис.5) (вариант 2). Далее по формуле (рис.2) в варианте №1 находим сечение одной проволочки и умножаем на количество проволочек, получаем сечение гибкого кабеля.
P=IU
Данные формулы используют в случаях активной нагрузки (потребители в жилых помещениях, лампочки, утюги). Для реактивной нагрузки в основном используется коэффициент от 0,7 до 0,9 (для работы мощных трансформаторов, электродвигателей, обычно в промышленности).
В следующей таблице предложены исходные параметры – потребляемый ток и мощность, а определяемые величины – сечение провода и ток отключения защитного автоматического выключателя.
Исходя из потребляемой мощности и тока – выбор площади поперечного сечения провода и автоматического выключателя.
Зная мощность и ток, в нижеприведенной таблице можно выбрать сечение провода.
Таблица 2.
Макс. мощность, | Макс. ток нагрузки, | Сечение | Ток автомата, |
1 | 4.5 | 1 | 4-6 |
2 | 9.1 | 1.5 | 10 |
3 | 13.6 | 2.5 | 16 |
4 | 18.2 | 2.5 | 20 |
5 | 22.7 | 4 | 25 |
6 | 27.3 | 4 | 32 |
7 | 31.8 | 4 | 32 |
8 | 36.4 | 6 | 40 |
9 | 40.9 | 6 | 50 |
10 | 45.5 | 10 | 50 |
11 | 50.0 | 10 | 50 |
12 | 54.5 | 16 | 63 |
13 | 59.1 | 16 | 63 |
14 | 63.6 | 16 | 80 |
15 | 68.2 | 25 | 80 |
16 | 72.7 | 25 | 80 |
17 | 77.3 | 25 | 80 |
Критические случаи в таблице выделены красным цветом, в этих случаях лучше перестраховаться, не экономя на проводе, выбрав более толстый провод, нежели указано в таблице. А ток автомата наоборот поменьше.
По таблице можно без труда выбрать сечение провода по току, или сечение провода по мощности. Под заданную нагрузку выбрать автоматический выключатель.
В данной таблице все данные приведены для следующего случая.
- Одна фаза, напряжение 220 В
- Температура окружающей среды +300С
- Прокладка в воздухе либо коробе (находится в закрытом пространстве)
- Провод трехжильный, в общей изоляции (провод)
- Используется наиболее распространенная система TN-S с отдельным проводом заземления
- В очень редких случаях потребитель достигает максимальную мощность. В таких случаях, максимальный ток может действовать длительно без отрицательных последствий.
Рекомендовано выбирать большее сечение (следующее из ряда), в случаях, когда температура окружающей среды будет на 200С выше, либо в жгуте будет несколько проводов
Это особо важно в тех случаях, если значение рабочего тока, приближено к максимальному
В сомнительных и спорных моментах, таких как:
большие пусковые токи; возможное в будущем увеличение нагрузки; пожароопасные помещения; большие перепады температур (например, провод находится на солнце), необходимо увеличить толщину проводов. Либо же для достоверной информации, обратиться к формулам и справочникам. Но в основном, табличные справочные данные применимы для практики.
Также толщину провода можно узнать эмпирическим (полученным опытным путем) правилом:
Правило выбора площади сечения провода для максимального тока.
Нужную площадь сечения для медного провода, исходя из максимального тока, можно подобрать применяя правило:
Необходимая площадь сечения провода равна максимальному току, деленному на 10.
Расчеты по этому правилу без запаса, поэтому полученный результат нужно округлить в большую сторону до ближайшего типоразмера. Например, нужен провод сечением мм, а ток 32 Ампер. Необходимо брать ближайший, конечно, в большую сторону – 4 мм . Видно, что данное правило вполне укладывается в табличные данные.
Следует заметить, что данное правило хорошо работает для токов до 40 Ампер. Если же токи больше (за пределами жилого помещения, такие токи на вводе) – нужно выбирать провод с еще большим запасом, и делить уже не на 10, а на 8 (до 80 А).
Это же правило и для поиска максимального тока через медный провод, если известна его площадь:
Максимальный ток равен площади сечения, умножить на 10.
Расчет сечения жилы — однопроволочной, многопроволочной, секторной
Так как жилы в кабеле бывают разного исполнения, то и способы определения сечения будут немного отличаться. Кабельные жилы могут быть монолитными или многопроволочными, или иметь, например, секторную форму.
Если вам необходимо измерить сечение однопроволочного кабеля (кабели 1-го класса гибкости, типа ПВ-1), то достаточно измерить диаметр жилы и рассчитать сечение по формуле площади круга.
Если необходимо найти сечение многопроволочного кабеля (типа КГ или ПВ-3), то нужно измерить диаметр и рассчитать сечение отдельной проволочки в жиле, а получившееся значение умножить на количество проволочек.
ИНТЕРЕСНО
Определить диаметр проволок жилы можно даже без специальных измерительных приборов. Для этого достаточно обычной ручки или карандаша и линейки.
При необходимости определить сечение секторной жилы достаточно знать высоту (радиус сектора) и угол сектора, который определяется в зависимости от количества жил в кабеле: 3-х жильный – угол сектора 120 , 4-х жильный – 90, 5-и жильный – 72, 6-ти жильный 60. Далее сечение вычисляется по формуле площади сектора.
Также существуют специальные таблицы сечения секторных жил по высоте и ширине сектора или по периметру сектора.
Зависимость тока, мощности и сечения жил
Измерить и произвести расчеты площади сечения кабеля по диаметру жилы недостаточно. Перед прокладкой проводки или иных типов электросетей необходимо также знать пропускную способность кабельной продукции.
- Выбирая кабель, необходимо руководствоваться несколькими критериями:
- сила электротока, которую будет пропускать кабель;
- мощность потребителей;
- токовая нагрузка, оказываемая на кабель.
Мощность
Самым важным параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. От сечения проводника зависит максимальная мощность передаваемой по нему электроэнергии
Поэтому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу
Обычно производители бытовой техники, приборов и иных электротехнических изделий указывают на этикетке и в прилагаемой к ним документации максимальную и среднюю мощность потребления.
Например, машина для стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды.
Соответственно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. Если к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них.
Усредненная мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.
Рекомендуется округлять сечение в сторону увеличения мощности из-за возможного увеличения потребляемой электроэнергии в будущем. Обычно берут следующую по числу площадь сечения от рассчитанной величины. Так, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.
В индивидуальных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Однако большая часть техники не рассчитана на такое электронапряжение. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерным распределением токовой нагрузки на все фазы.
Электроток
Зачастую мощность электрооборудования и техники может быть не известна владельцу из-за отсутствия этой характеристики в документации или полностью утерянных документов, этикеток. Выход в такой ситуации один – произвести расчет по формуле самостоятельно.
Мощность определяется по формуле:
P = U*I
- где:
- Р – мощность, измеряемая в ваттах (Вт);
- I – сила электротока, измеряемая в амперах (А);
- U – приложенное электронапряжение, измеряемое в вольтах (В).
- Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами:
- амперметром;
- мультиметром;

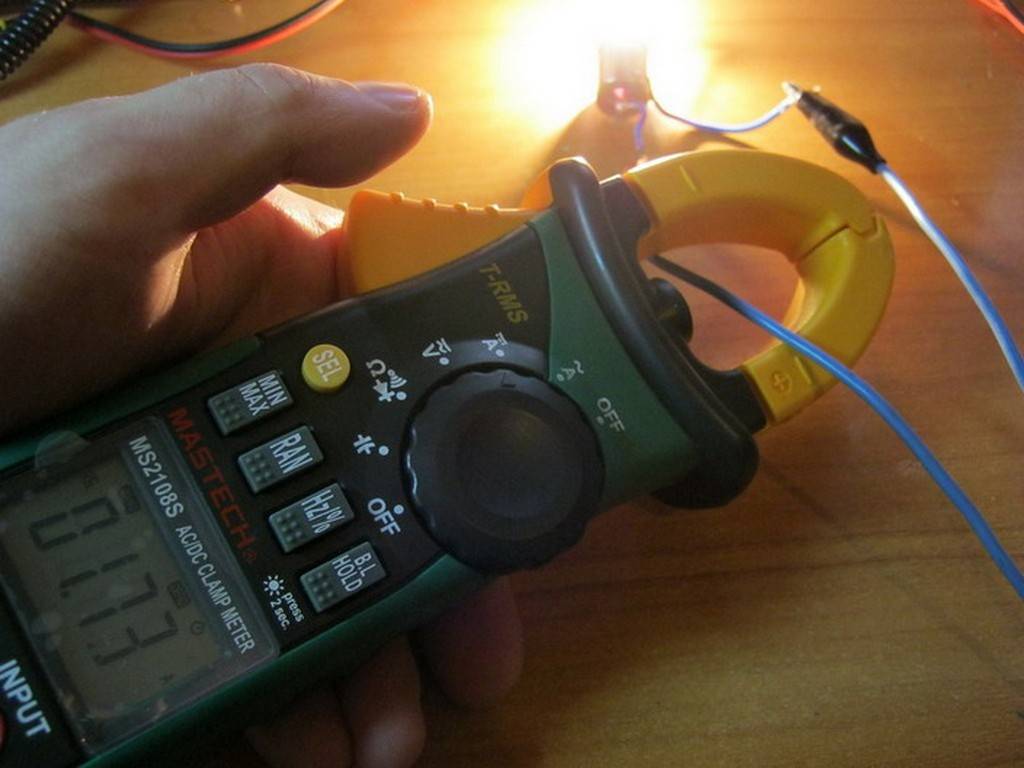

- токоизмерительными клещами.
После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.
Нагрузка
Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. Когда по проводникам проходит слишком большой электроток для их сечения, то может происходить разрушение и оплавление изоляционного слоя.
Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей.
После этого произвести вычисления токовой нагрузки по формулам:
однофазная сеть: I = P∑*Ki/U
трехфазная сеть: I = P∑*Ki/(√3*U)
- где:
- P∑ – общая мощность энергопотребителей;
- Ki – коэффициент, равный 0,75;
- U – электронапряжение в сети.
Определение сечения провода розеточных линий
При определении диаметра провода для комнатной проводки считают максимальную нагрузку потребителей, которые могут быть включены одновременно. Ориентируясь на эту мощность, выбирают сечение основных линий, которые идут от счётчика и вводных автоматов к распределительным коробкам. Это те участки, которые будут нести суммарную нагрузку всех подключенных потребителей. Выбирают провод с медными жилами не менее 6 мм2.
Проводники ответвлений от распределительных коробок к розеткам выбираются индивидуально для каждой комнаты. Тут учитываются бытовые электроприборы, которые могут быть присоединены к розетке. Сечение жил подбирается с запасом на один порядок. Это на тот случай, если возникнет необходимость запитать от розетки какой-то строительный инструмент: перфоратор, сварочный инвертор.
Если суммарная мощность потребителей в комнате будет составлять 4 кВт, то проводник с медной жилой, питающий розетку, должен быть сечением 2,5 мм².
В итоге получается, что отводящий проводник с медными жилами на каждую розетку будет иметь сечение 2,5 мм2. Основной провод для разводки берут сечением 6 мм². При этом следует учесть, что весь контур электропроводки выполняют проводами, имеющими жилы из одного материала. Скручивать между собой жилы из меди и алюминия нельзя.
Определение сечения провода обзор эффективных методик
Есть разные способы того, как определить сечение провода. В первую очередь вычисляют диаметр жилы, после чего можно проанализировать полученное значение.
№ 1. При помощи штангенциркуля
Есть ряд инженерных приборов, благодаря которым можно легко определить сечение провода по диаметру. Это механический и электронный микрометр, механический и электронный штангенциркуль. Этот способ отличается точностью, но приобретение устройств оправдывает себя, если пользоваться этим способом регулярно, а не один-два раза.
Сечение провода измеряют с помощью следующей формулы:
№ 2. При помощи карандаша и линейки
Есть простой «дедовский» способ, как узнать сечение провода с помощью проволоки, простого карандаша и линейки.
Нужно зачистить жилу от изоляции, затем плотно намотать ее на карандаш. Линейкой измеряют общую длину намотки.
Затем нужно разделить полученный показатель на количество жил. То значение, которое вы получите, это и есть сечение кабеля по диаметру.
Чтобы точно определить сечение кабеля, необходимо учитывать следующие особенности данного метода:
- от того, сколько намотано жил на карандаше, зависит точность результата. Минимальное количество витков составляет 15;
- витки должны максимально прижаты друг к другу. Не должно быть свободного пространства, которое увеличит погрешность в расчетах;
- подобную процедуру нужно проделать несколько раз, от этого зависит показатель точности.
Помимо положительных сторон (простота применения и экономия времени), стоит отметить и недостатки:
- для расчета подходят только тонкие провода, так как толстый кабель проблематично наматывать.
- перед покупкой нужно приобрести небольшой отрезок кабеля для измерения.
Расчет параметров сечения с помощью таблицы
Сделав необходимые замеры, можно определить сечение кабеля, используя показатели специальной таблицы. Измерив толщину диаметра жилы, используя специальную таблицу, можно определить сечение.
Таблица расчета сечения кабеля выглядит следующим образом:
Благодаря этой таблице можно узнать необходимую информацию очень быстро и без лишних проблем. Таблица показывает площадь сечения разных кабелей и позволяет значительно упростить процесс расчета, ведь некоторым начинающим электрикам, используя исключительно формулу, с этим показателем определиться нелегко.
Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром
Определение сечения провода по диаметру по таблицам
Это третий способ того, как определить сечение провода. Использование таблиц экономит ваше время, результат вследствие использования данной методики отличается максимальной тонностью.
В первой колонке указан диаметр жил. Во второй колонке обозначают поперечные сечения в квадратах.
Медные жилы
| Ток, А | 220 В | 380 В |
| 19 | 4,1 | 12,5 |
| 25 | 5,5 | 16,4 |
| 35 | 7,7 | 23 |
| 42 | 9,2 | 27,6 |
| 55 | 12,1 | 36,2 |
| 75 | 16,5 | 49,3 |
| 95 | 20,9 | 62,5 |
| 120 | 26,4 | 78,9 |
| 145 | 31,9 | 95,4 |
| 180 | 39,6 | 118,4 |
| 220 | 48,4 | 144,8 |
| 260 | 57,2 | 171,1 |
| 305 | 67,1 | 200,7 |
| 350 | 77 | 230,3 |
Алюминиевые жилы
| Ток, А | 220 В | 380 В |
| 19 | 4,1 | 12,5 |
| 27 | 5,9 | 17,7 |
| 32 | 7 | 21 |
| 42 | 9,2 | 27,6 |
| 60 | 13,2 | 39,5 |
| 75 | 16,5 | 49,3 |
| 90 | 19,8 | 59,2 |
| 110 | 24,2 | 72,4 |
| 140 | 30,8 | 92,1 |
| 170 | 37,4 | 111,9 |
| 200 | 44 | 131,6 |
| 235 | 51,7 | 154,6 |
| 270 | 59,4 | 177,7 |
В земле (Медные жилы)
| Ток, А | 220 В | 380 В |
| 27 | 5,9 | 17,7 |
| 38 | 8,3 | 25 |
| 49 | 10,7 | 32,5 |
| 60 | 13,2 | 39,5 |
| 90 | 19,8 | 59,2 |
| 115 | 25,3 | 75,7 |
| 150 | 33 | 98,7 |
| 180 | 39,6 | 118,5 |
| 225 | 49,5 | 148 |
| 275 | 60,5 | 181 |
| 330 | 72,6 | 217,2 |
| 385 | 84,7 | 253,4 |
| 435 | 95,7 | 286,3 |
| 500 | 110 | 329 |
В земле (Алюминиевые жилы)
| Ток, А | 220 В |
| 29 | 6,3 |
| 38 | 8,4 |
| 46 | 10,1 |
| 70 | 15,4 |
| 90 | 19,8 |
| 115 | 25,3 |
| 140 | 30,8 |
| 175 | 38,5 |
| 210 | 46,2 |
| 255 | 56,1 |
| 295 | 65 |
| 335 | 73,7 |
| 385 | 84,7 |
Сечение сегментного кабеля
Кабельная продукция с сечением до 10 мм2 практически всегда производится круглой формы. Таких проводников вполне достаточно для обеспечения бытовых нужд домов и квартир. Однако при большем сечении кабеля жилы ввода от внешней электрической сети могут выполняться в сегментном (секторном) виде, и определить сечение провода по диаметру уже будет довольно сложно.
В таких случаях необходимо прибегнуть к таблице, где размер (высота, ширина) кабеля принимает соответствующее значение площади сечения. Изначально необходимо линейкой измерить высоту и ширину требуемого сегмента, после чего требуемый параметр может быть рассчитан соотнесением полученных данных.
Таблица расчета площади сектора жилы электрокабеля
| Тип кабеля | Площадь сечения сегмента, мм2 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| S | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | |
| Четырехжильный сегментный | в | – | 7 | 8,2 | 9,6 | 10,8 | 12 | 13,2 | – |
| ш | – | 10 | 12 | 14,1 | 16 | 18 | 18 | – | |
| Трехжильный сегментный многопроволочный, 6(10) | в | 6 | 7 | 9 | 10 | 11 | 12 | 13,2 | 15,2 |
| ш | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | |
| Трехжильный сегментный однопроволочный, 6(10) | в | 5,5 | 6,4 | 7,6 | 9 | 10,1 | 11,3 | 12,5 | 14,4 |
| ш | 9,2 | 10,5 | 12,5 | 15 | 16,6 | 18,4 | 20,7 | 23,8 |
Основы сортировки
Единственный способ качественно подобрать в квартиру или дом провод по сечению токоведущей жилы – знать какой мощности к нему будут подключаться приборы. Еще такой метод называют «по нагрузке», так как в электрических схемах все подключенные приборы рассматриваются как нагрузка или сопротивление.
Сначала необходимо определить мощность приборов. Это можно сделать несколькими способами:
- найти в техническом паспорте устройства информацию о ней;
- мощность указывается на самих приборах – обычно ее указывают на пластинах или стикерах из металла, хотя могут и просто нанести маркировку на корпус.
- замерить силу тока при работе и высчитать мощность – экзотический способ, который применяется в исключительных случаях, когда нужны точные результаты.
Если прибор сделан в России, Украине или Беларуси мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если изделие европейского, азиатского или американского производства, буквой – W. Используемая нагрузка на таких устройствах обозначают как “ТОТ” или “ТОТ МАХ”.
Если не удалось точно установить мощность прибора, можно взять для расчета среднестатистические данные.
При этом следует помнить, что параметры в них указаны в большом диапазоне, а это значит, что выбранный по меньшему значению кабель может не соответствовать требованиям.
Это значит, что в таком случае надо учитывать максимально возможную мощность приборов и подобрать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреваться в процессе эксплуатации, вплоть до возгорания изоляции.
Заниженное сечение провода — в чем опасность?
Итак, рассмотрим опасности, которые поджидают нас при использовании в быту проводов низкого качества. Понятно, что токовые характеристики токоведущих жил снижаются прямо пропорционально уменьшению их сечения. Нагрузочная способность провода из-за заниженного сечения падает. Согласно стандартам рассчитан ток, который может пропустить через себя провод. Он не разрушится, если по нему пройдет меньший ток.
Сопротивление между жилами уменьшается, если слой изоляции более тонкий, чем требуется. Тогда в аварийной ситуации при повышении питающего напряжения в изоляции может возникнуть пробой. Если наряду с этим сама жила имеет заниженное сечение, то есть не может пропустить тот ток, который по стандартам она должна пропускать, тонкая изоляция начинает постепенно расплавляться. Все эти факторы неизбежно приведут к короткому замыканию, а потом и к пожару. Пожар возникает от искр, появляющихся в момент короткого замыкания.
Приведу пример: трехжильный медный провод (например, сечением 2,5 кв. мм.) согласно нормативной документации может длительно пропускать через себя 27А, обычно, считают 25А.
Но попадающиеся мне в руки провода, выпущенные согласно ТУ, на самом деле имеют сечение от 1,8 кв. мм. до 2 кв. мм. (это при заявленном 2.5 кв.мм.). Исходя из нормативной документации провод сечением 2 кв. мм. может длительно пропускать ток 19А.
Поэтому случись такая ситуация, что по выбранному вами проводу, который якобы имеет сечение 2,5 кв. мм., потечет рассчитанный на такое сечение ток, провод перегреется. А при длительном воздействии произойдет оплавление изоляции, затем и короткое замыкание. Контактные соединения (например, в розетке) очень быстро разрушаться, если такие перегрузки будут происходить регулярно. Поэтому сама розетка, а также вилки бытовых приборов также могут подвергнуться оплавлению.
А теперь представьте последствия всего этого! Особенно обидно, когда сделан красивый ремонт, установлена новая техника, например, кондиционер, электрический духовой шкаф, варочная панель, стиральная машинка, электрический чайник, микроволновка. И вот вы поставили печься булочки в духовку, запустили стиральную машину, включили чайник, да еще и кондиционер, так как стало жарко. Этих включенных приборов достаточно, чтобы пошел дым из распределительных коробок и розеток.
Потом вы услышите хлопок, который сопровождается вспышкой. А после этого пропадет электричество. Все еще хорошо закончится, если у вас имеются защитные автоматы. А если они низкого качества? Тогда хлопком и вспышкой вы не отделаетесь. Начнется пожар, который сопровождается искрами от проводки, горящей в стене. Проводка будет гореть в любом случае, даже если она замурована наглухо под плиткой.
Описанная мной картина дает ясно понять, насколько ответственно нужно выбирать провода. Ведь вы будете использовать их в своем жилище. Вот что значит, следовать не ГОСТам, а ТУ.
Электроток (диаметр провода)
Довольно часто можно встретить ситуацию, когда мощность электрооборудования и техники владельцу не известна по причине отсутствия этой характеристики в документации или утере необходимых документов, этикеток. Выход всегда есть. Для данной ситуации он таков – произвести расчет по формуле самостоятельно. Мощность определяется по формуле:
P = U*I,
Где:
Р – мощность, измеряемая в ваттах (Вт);
I – сила электротока, измеряемая в амперах (А);
U – приложенное электронапряжение, измеряемое в вольтах (В).
Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами: амперметром, мультиметром, токоизмерительными клещами.
После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.
Измерение клещами
| Сечениепровод. | Электронапряжение 220 В | Электронапряжение 380 В |
| Сила тока А; Мощность кВт | Сила тока А; Мощность кВт | |
| 2,5 | 27 5,9 | 25 16,5 |
| 4 | 38 8,3 | 30 19,8 |
| 6 | 50 11 | 40 26,4 |
| 10 | 70 15,4 | 50 33 |
| 16 | 90 19,8 | 75 49,5 |
| 25 | 115 25,3 | 90 59,4 |
| 35 | 140 30,8 | 115 75,9 |
| 50 | 175 38,5 | 145 95,7 |
| 70 | 215 47,3 | 180 118,8 |
| 95 | 260 57,2 | 220 145,2 |
| 120 | 300 66 | 260 171,6 |
