ТЭНы для радиаторов отопления: назначение, виды, критерии подбора, особенности подключения

Виды ТЭНов для отопительных приборов

Простота изготовления нагревательных элементов не всегда оборачивается удобством для пользователей. Многие производители выпускают электронагреватели определенной формы и крепления. В случае поломки купить их в магазине довольно сложно. Поэтому для правильного выбора необходимо изучить все возможные варианты конструкции.

Трубчатые модели для бытового отопления

Трубчатая конструкция электронагревателей наиболее распространена в мобильных масляных обогревателях, переносных и настенных электрорадиаторах. Передача тепла в них может происходить с помощью: конвекции, инфракрасного излучения или теплопроводности.

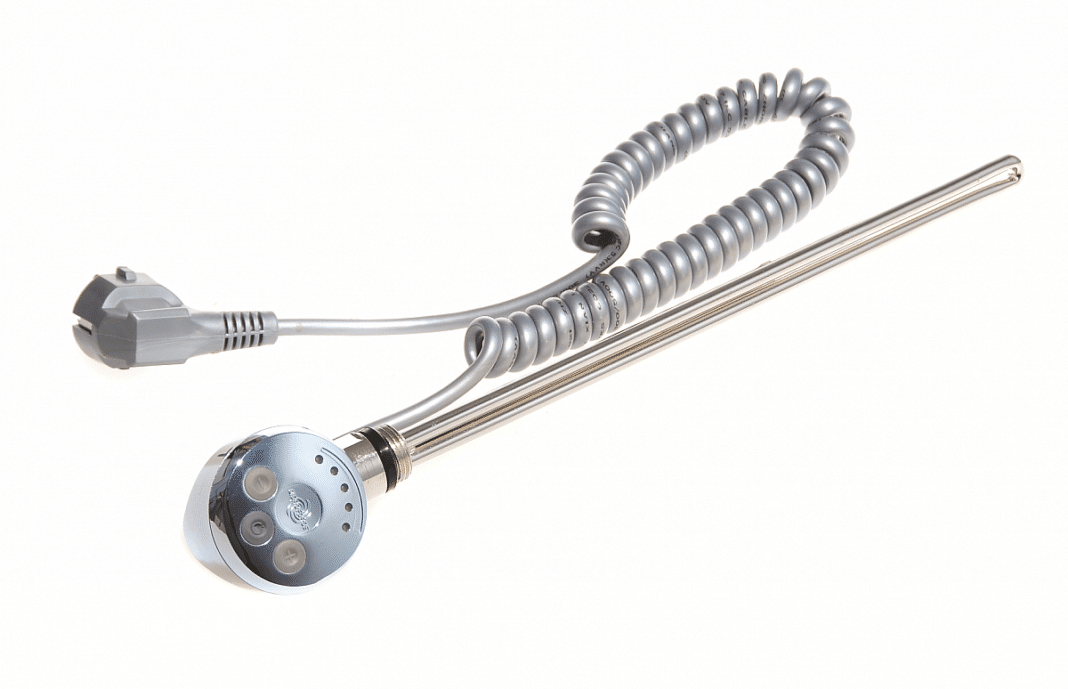

Готовые ТЭНы с регулятором и собственным шнуром питания можно приобрести только в том случае, если вы уверены, что длины провода будет достаточно

Форма и длина трубы в таких устройствах может быть любой и диктуется только конструктивными особенностями. Например, нагревательный элемент микатремического нагревателя представляет собой змеевик, расположенный за минеральной пластиной. После нагрева подошва излучает инфракрасное излучение.

Наиболее распространенные особенности:

  • мощность – 0,3-2,5 кВт.
  • диаметр – 5-18 мм;
  • длина – 200-6000 мм;
  • материал корпуса: сталь, нержавеющая сталь, керамика, медь;

ТЭНы мощностью более 2,5 кВт не используются в бытовых отопительных приборах, так как проводка в квартире просто не выдерживает большей нагрузки.

Ребристый вариант электронагревателей

Ребристые устройства представляют собой модификацию трубчатого ТЭНа. Их особенность – наличие множества тонких стальных пластин по всей длине устройства. Такая конструкция значительно увеличивает площадь контакта с окружающей средой, обеспечивая высокую скорость нагрева.

Ребристые нагревательные элементы дороже, требуют объема рабочего пространства, но обеспечивают более высокие расходные характеристики отопительного оборудования

Оребренные модели в основном используются в обогревателях для воздушного отопления. Они обеспечивают быстрое повышение температуры окружающей среды, особенно со встроенным вентилятором.

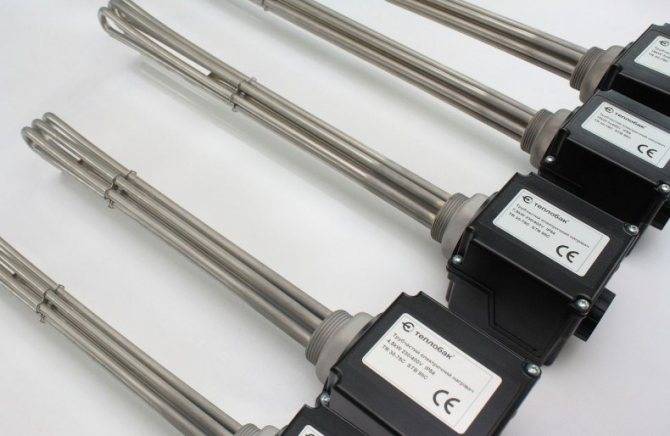

Блочная конструкция нагревательных элементов

Блочная версия представляет собой несколько трубчатых нагревателей, объединенных на одной опоре.

При выборе блочных ТЭНов особое внимание следует уделить их мощности и способности котла с насосом обеспечивать отвод тепла

Такой дизайн используется при сочетании двух факторов:

  1. Необходимость повышенной мощности устройства и высокой скорости нагрева рабочего тела.
  2. Невозможность быстрой передачи тепловой энергии от спирали в окружающую среду из-за небольшой площади внешней оболочки.

Фактически, в блочном нагревательном элементе нагрузка на каждую нагревательную трубку уменьшается, а скорость теплопередачи увеличивается. Такие устройства входят в состав бытовых отопительных котлов и промышленных систем электрического отопления.

Мощность блочных моделей может составлять 5-10 кВт, поэтому при их размещении в квартире необходимо прокладывать в комнате дополнительный электропровод.

Картриджные устройства

Патронные нагревательные элементы имеют форму трубки со свободным концом, что связано с особенностями их установки. Наружная оболочка обычно изготавливается из полированной стали, чтобы обеспечить максимальный контакт с окружающим материалом. Такие трубы прочно вставляются в соответствующее отверстие каменки.

Основным недостатком картриджных ТЭНов является малая площадь поверхности теплопередачи, что требует применения специальных методов отвода тепловой энергии

Крепление картриджных моделей в основном осуществляется при помощи фланцевого соединения. Обычно они используются в промышленности для нагрева обрабатываемых деталей экструдеров.

Существуют и другие конструктивные типы нагревательных элементов, но они в основном используются в промышленном производстве и не влияют на рассматриваемый предмет.

Как устроен электроприбор

Конструкция устройства практически не отличается от других видов ТЭНов. Корпус трубчатого электронагревателя выполняется из цельнотянутой или электросварной тонкостенной металлической трубки. Ее диаметр может варьироваться, а сечение быть плоским или округлым.

В качестве материала для изготовления корпуса чаще всего используется углеродистая сталь, но может быть выбрана и нержавейка, если рабочая поверхность прибора будет разогреваться до температур свыше +45°С.

Чтобы защитить металл от коррозии и продлить время службы самого ТЭНа, стальной корпус хромируют либо никелируют. В качестве нагревательного элемента применяется спираль из нихромовой проволоки.

Элемент имеет высокое удельное сопротивление, благодаря чему быстро разогревается. Спираль помещена внутрь корпуса, в оставшейся свободной внутренней полости – наполнитель.

В конструкции радиаторного ТЭНа обязательно присутствует спираль, которая отвечает за разогрев устройства. Она обладает высоким сопротивлением, поэтому при прохождении тока быстро нагревается (+)

Корпус имеет высокие электроизоляционные свойства и при этом хорошо передает тепло. В качестве наполнителя может использоваться очищенный кварцевый песок либо периклаз – так называется смесь кристаллических окислов магния.

После того, как корпус заполнен наполнителем, его опрессовывают и изгибают, придавая необходимую форму. Все изоляторы покрывают кремнийорганическим влагоизоляционным соединением.

Такой прибор может устанавливаться в радиатор любого типа: медный, чугунный, биметаллический и т.д. Устройство способно вырабатывать до 2,5 кВт мощности. Модели, предназначенные для промышленного использования, выдают до 6 кВт.

Конструкция электротэна такова, что всю поступающую электрическую энергию устройство без остатка преобразует в тепловую, потери при этом практически отсутствуют.

Принцип работы устройства предельно прост. При активации он начинает быстро нагреваться, разогревая находящийся в непосредственной близости от него теплоноситель. По законам физики нагретая жидкость легче холодной, поэтому она начинает двигаться вверх .

На ее место опускается более холодный теплоноситель. Поднявшись в верхнюю часть радиатора, разогретая жидкость отдает там свое тепло, остывает и опускается вниз.

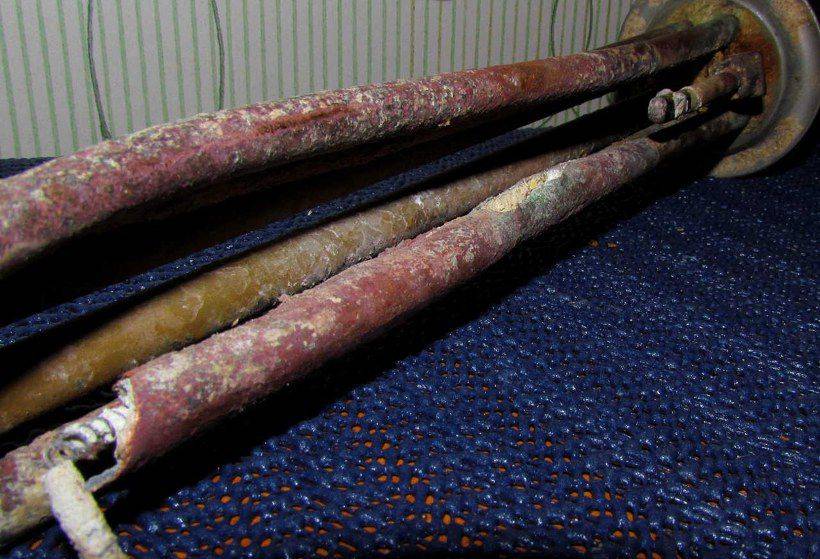

Главный враг ТЭНов любого типа – известковый налет. Он неизбежно образуется на нагревательном элементе и постепенно приводит к тому, что устройство выходит из строя

Цикл повторяется многократно. Таким образом, электроприбор создает внутри батареи однонаправленный ток жидкости. Его скорость тем выше, чем больше мощность устройства.

Исходя из практики, одним из лучших видов теплоносителя считается трансформаторное масло. Жидкость быстро разогревается и достаточно долго не остывает, постепенно отдавая свое тепло корпусу радиатора.

Правила установки и эксплуатации ТЭН

Одним из главных параметров для каждого электроприбора является его номинальная мощность. Корректная установка тена в систему отопления осуществляется только после расчета этой величины. Для этого необходимо использовать простую формулу:

Р=0.0011*м(Тк-Тн)/Т

Где м
– масса энергоносителя, кг, Тк
и Тн
– значение температуры воды после и до нагрева, Т
– требуемое время повышения температуры до оптимальной Тк
.

Для 6-ти секционного алюминиевого радиатора м будет равно 0,45*6=2,7 кг
. Предположим, что Тк=80°С
, а Тн=20°С
. Время нагрева должно составлять 10 мин. В таком случае оптимальная мощность, которой должны обладать электрические тэны для радиаторов отопления будет составлять:

Р=0.066*2,7(80-20)/10=1,06 кВт

При этом учитывается, что теплоносителем является вода. С применением антифриза номинальная мощность тена для батареи отопления должна быть увеличена с поправкой 1,44 – 1,06*1,44=1,52 кВт
.

Затем необходимо ознакомиться с правилами монтажа электрических тэнов для отопления дома.

Качество теплоносителя

Лучше всего использовать дистиллированную воду, так как она содержит минимальный % примесей. При нагреве они формируют на поверхности защитной оболочки слой накипи. Это приводит не только к потере эффективности работы устройства, но и является основной причиной коррозии.

Герметизация стыков

Во время установки тена в систему отопления нужно предварительно ознакомиться с инструкцией от производителя. Если в ней указано, что торцевые стыки электродов должны быть дополнительно герметизированы – это обязательно выполняется. В противном случае при попадании воды на поверхность нагревательной спирали повышается опасность для проживающих в доме. Ознакомившись с этими правилами можно приступать к установке тэна для отопления.

Разновидности ТЭНов для обогрева

Электронагреватели трубчатого типа различают по нескольким параметрам:

  • По типу рабочей среды: газовые (или воздушные) и водяные;
  • По типу нагревательной поверхности: ленточные, стержневые, оребренные, и, самые распространенные – трубчатые;
  • По способу использования: выпускают ТЭНы для котлов отопления, бойлеров, духовок, электроплит, радиаторов, стиральных машин и т.п.;
  • По мощности на единицу поверхности (номинальной и максимальной): в продаже есть модели от 15 Вт до 15 КВт на единицу;
  • По дополнительным опциям; наличие терморегуляторов и датчиков автоматического отключения в случае перегрева.

Техника безопасности и эксплуатационные моменты

ТЭН – это нагреватель, работающий от сети

При использовании прибора достаточно важно соблюдать некоторые правила, которые обеспечат безопасное применения и значительно продлят срок его службы:

Чтобы прибор работал длительное время с полной теплоотдачей, следует раз в три месяца проводить чистку накипи, формирующейся на его поверхности. При образовании большого слоя белого налета может вывести устройство из строя. Снизить интенсивность появления накипи можно с помощью использования в качестве теплоносителя дистиллированной воды.
Не допускать перегрева электронагревателя. Нельзя чтобы температура радиатора в месте, где установлен электронагреватель, доходила до семидесяти градусов выше нуля

Поэтому достаточно важно выбрать правильно мощность ТЭНа.
Нагреватель можно включать только в батарее заполненной теплоносителем. Попадание воды на уже разогретый электроприбор может привести к тепловому взрыву

В итоге может быть поврежден не только радиатор, а и вся отопительная система.
При возникновении на поверхности трубчатого прибора статистического электричества требуется немедленное его отключение и проверка всех соединений и самого прибора на герметичность.
Мощность нагревателя не должна быть выше тепловой номинальной мощности батареи. В одной розетке допускается нагрузка не более 3,5 киловатт.


Нельзя чтобы температура ТЭНа для радиатора доходила до 70 градусов Установка ТЭНа в батарею отопления проводится только с использованием заземления. Для исключения перепадов напряжения лучше всего электронагреватель подключать в сеть через стабилизирующий прибор.

Достоинства и недостатки радиаторных ТЭНов ↑

В плюсы электронагревателям можно записать:

  • Простоту установки.
  • Низкую цена прибора (имеется в виду только ТЭН).

Простейший ТЭН для радиатора мощностью в 1 кВт можно купить за 8 usd. Правда, придётся дополнительно потратиться на подключаемый терморегулятор

  • Возможность полной автоматизации отопления при наличии качественного терморегулятора (присуще всем отопительным электроприборам).
  • Более высокую надёжность и ремонтопригодность по сравнению с масляными радиаторами.

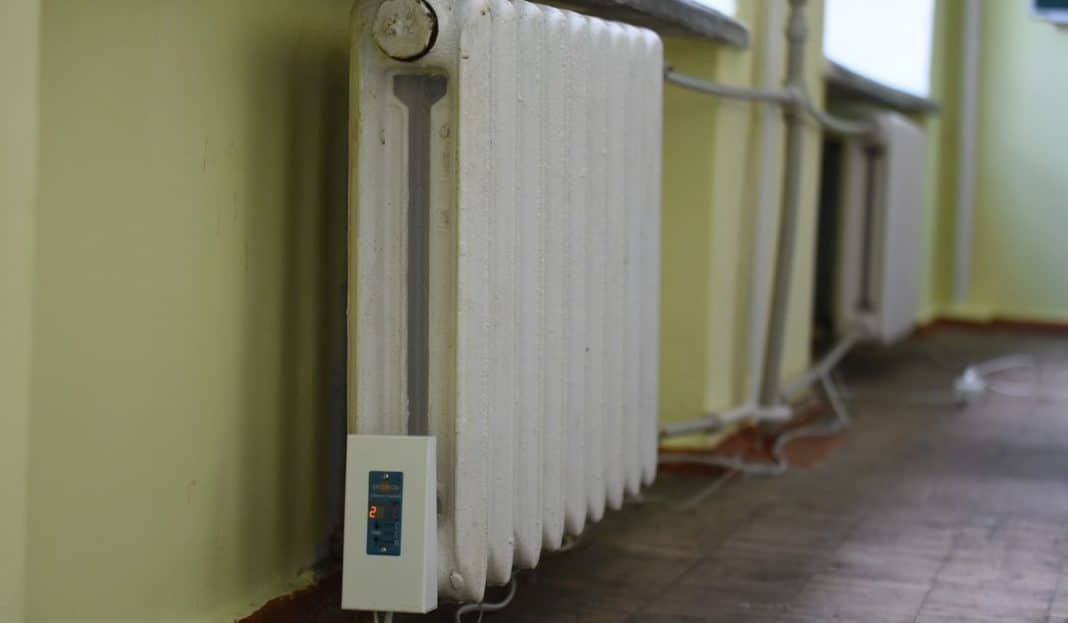

В грамотном исполнении радиатор с ТЭНом выглядит аккуратно

Из минусов:

  • Высокие эксплуатационные расходы за счёт расхода электроэнергии (присуще всем отопительным электроприборам).
  • Низкая эффективность теплоотдачи по сравнению с циркуляционной водяной системой. Радиаторы водяного отопления рассчитаны на довольно высокую скорость протекания теплоносителя, что обеспечивает их равномерный прогрев. ТЭН не в состоянии обеспечить такую же циркуляцию, при естественном движении жидкость будет двигаться медленней, внизу, в районе расположения нагревателя температура поверхности радиатора существенно выше, чем вверху. Как с точки зрения безопасной эксплуатации, так и гигиены, не стоит нагревать батарею свыше 70 ºС. Чтобы не допустить перегрева, мощность ТЭНа не должна превышать ¾ номинальной теплоотдачи радиатора при 70 ºС. Соответственно, используется он не в полную меру.
  • При том, что сами трубчатые электронагреватели недороги, в комплекте с автоматикой поддержания температуры и радиатором отопления стоят они заметно дороже, чем электроконвектор или масляный радиатор, при этом по уровню комфорта масляный радиатор не превосходят. Масляный радиатор или конвектор компактнее, не требуется установка.
  • Как и другие мощные электроприборы и проводка, ТЭНы создают электромагнитные поля, воздействие которых на здоровье человека до конца не исследовано, но полезным точно не является. Если сравнивать с другими системами электрообогрева, этот недостаток в значительной степени устранён в циркуляционной водяной системе отопления с электрокотлом: магнитное поле локализовано в техническом помещении.

Как используются для радиаторов отопления

Основной функцией электронагревателей трубчатого типа для радиаторов является нагрев жидкости в автономной или централизованной системе отопления. Используется устройство как второстепенный или главный тепловой источник.

В качестве автономной системы и единственного нагревателя теплоносителя ТЭНы применяются в таких случаях:

  1. Необходимость обогрева помещений, где нет другого вида отопления. Это может быть мастерская, гараж или сельскохозяйственное сооружение. Главным условием установки радиаторного электронагревателя является небольшие размеры постройки. Эффективней при этом заполнять батареи маслом невысокого уровня вязкости, так как оно имеет достаточно низкую температуру замерзания.
  2. При условии периодического прогрева помещения. Чаще всего такими сооружениями являются дачи с отсутствием основной отопительной системы. При этом количество установленных ТЭНов их мощность должна соответствовать объему помещения.

Как дополнительное устройство основному отоплению трубчатый электрический нагреватель может устанавливаться:

  1. В многоэтажных домах. ТЭН в радиаторы монтируется в квартирах, если основное отопление не имеет особой эффективности. Устройство помогает создать и поддержать необходимый микроклимат в помещении. Но его установка требует ограничения доступа воды, которая циркулирует по отопительной системе всего дома. В таком случае применение ТЭНа совершенно не практично, так как получается двойная оплата за обогрев – за работу электронагревателя и в ЖЕК за использование теплоносителя.
  2. В частных домах. Установка ТЭНа производится, если нет возможности регулярно вносить дрова в котел на твердом топливе. В такой ситуации трубчатый нагреватель не дает полностью остыть теплоносителю и в помещении постоянно поддерживается необходимая температура.

Использование ТЭНа для газовых котлов не имеет смысла, так как такие агрегаты прекрасно справляются с обогревом за счет автоматизированной системы.

Виды и критерии выбора

Выбор тэна для алюминиевого или иного типа радиатора осуществляется на основании вида устройства и его технических параметрах.

Разновидности тэнов

Производителями изготавливаются тэны для биметаллических и иных видов батарей следующих видов:

  • бытовые приборы, мощность которых варьируется в пределах 2,5 – 4 кВт;
  • промышленное оборудование с мощностью от 4 кВт до 6 кВт.

Тэны могут быть оборудованы одной или двумя спиралями и дополнены следующими функциями:

  • автоматическим регулированием температуры. Устройства с терморегуляторами позволяют добиться получения наибольшей эффективности оборудования при минимальных электрозатратах;
  • антизамерзание. При наличии данного режима работы в системе отопления будет постоянно поддерживаться минимальная рабочая температура, что позволит избежать заморозки теплоносителя и разрыва труб. Функция «антизамерзание» требует постоянной подачи электроэнергии на обогревательный элемент, но ее расход незначителен;
  • тубронагрев – разогрев теплоносителя в максимально короткие сроки.

Нагревательный элемент с автоматической системой включения/отключения

  Нагревательные элементы с функциями антизамерзание и турбонагрев преимущественно устанавливаются в загородных домах при отсутствии централизированной системы отопления и позволяют продлить срок службы радиаторов и подводящих труб.

Выбор тэнов

Стоит ли поставить тэны? При правильном выборе устройства позволят поддерживать заданную температуру в жилом или промышленном помещении круглый год.

При выборе стоит учитывать:

  1. мощность оборудования. Специалистами определено, что для получения оптимальной температуры помещения достаточно устройства мощностью 1 кВт на каждые 10 м² площади, если тэн является единственным источником получения тепла, и прибора в 2 – 3 раза меньшего по мощности для дополнительного варианта отопления;
  2. длина электротэна. Для достижения оптимального результата прогрева для чугунного радиатора или батареи, изготовленной из других материалов, требуется устройство на 10 см короче. Это позволить прогреваться теплоносителю во всей батарее;
  3. вид резьбы на радиаторе (правая или левая);
  4. сечение нагревательного элемента, которое должно соответствовать размерам заглушки батареи;
  5. типы батарей, для которых возможна установка той или иной модели. Множество тэнов являются универсальными для биметаллических, чугунных и так далее батарей;

  Все основные параметры указываются в технической документации и маркировке оборудования, которая наносится на блок управления.

Основные характеристики тэна

  1. производителя. Если опираться на отзывы потребителей, то наибольшей популярностью пользуются тэны, изготовленные компаниями Balcik (Турция), Thermowatt (Италия), ИТА (Россия, Санкт-Петербург).

Как устроен электроприбор

Конструкция устройства практически не отличается от других видов ТЭНов. Корпус трубчатого электронагревателя выполняется из цельнотянутой или электросварной тонкостенной металлической трубки. Ее диаметр может варьироваться, а сечение быть плоским или округлым.

В качестве материала для изготовления корпуса чаще всего используется углеродистая сталь, но может быть выбрана и нержавейка, если рабочая поверхность прибора будет разогреваться до температур свыше +45°С.

Чтобы защитить металл от коррозии и продлить время службы самого ТЭНа, стальной корпус хромируют либо никелируют. В качестве нагревательного элемента применяется спираль из нихромовой проволоки.

Элемент имеет высокое удельное сопротивление, благодаря чему быстро разогревается. Спираль помещена внутрь корпуса, в оставшейся свободной внутренней полости – наполнитель.


В конструкции радиаторного ТЭНа обязательно присутствует спираль, которая отвечает за разогрев устройства. Она обладает высоким сопротивлением, поэтому при прохождении тока быстро нагревается (+)

Корпус имеет высокие электроизоляционные свойства и при этом хорошо передает тепло. В качестве наполнителя может использоваться очищенный кварцевый песок либо периклаз – так называется смесь кристаллических окислов магния.

После того, как корпус заполнен наполнителем, его опрессовывают и изгибают, придавая необходимую форму. Все изоляторы покрывают кремнийорганическим влагоизоляционным соединением.

Такой прибор может устанавливаться в радиатор любого типа: медный, чугунный, биметаллический и т.д. Устройство способно вырабатывать до 2,5 кВт мощности. Модели, предназначенные для промышленного использования, выдают до 6 кВт.

Конструкция электротэна такова, что всю поступающую электрическую энергию устройство без остатка преобразует в тепловую, потери при этом практически отсутствуют.

Принцип работы устройства предельно прост. При активации он начинает быстро нагреваться, разогревая находящийся в непосредственной близости от него теплоноситель. По законам физики нагретая жидкость легче холодной, поэтому она начинает двигаться вверх .

На ее место опускается более холодный теплоноситель. Поднявшись в верхнюю часть радиатора, разогретая жидкость отдает там свое тепло, остывает и опускается вниз.


Главный враг ТЭНов любого типа – известковый налет. Он неизбежно образуется на нагревательном элементе и постепенно приводит к тому, что устройство выходит из строя

Цикл повторяется многократно. Таким образом, электроприбор создает внутри батареи однонаправленный ток жидкости. Его скорость тем выше, чем больше мощность устройства.

Исходя из практики, одним из лучших видов теплоносителя считается трансформаторное масло. Жидкость быстро разогревается и достаточно долго не остывает, постепенно отдавая свое тепло корпусу радиатора.

Особенности выбора

Электронагреватели, предназначенные для обогрева аккумуляторных батарей, могут различаться по нескольким параметрам. Поэтому к выбору следует подойти правильно

Ниже мы рассмотрим, на что следует обратить внимание при выборе ТЭНа

Мощность – один из важнейших параметров, так как от него зависит теплоотдача устройства. Поэтому в первую очередь необходимо рассчитать мощность, необходимую для комфортного обогрева помещения.

В среднем на 10 м2 требуется 1 кВт мощности. Для более точного расчета необходимо учитывать регион и теплопотери помещения, однако, если обогреватели используются как дополнительный нагревательный элемент, то хватит и половины мощности.

Примечание! Нет смысла использовать обогреватель, мощность которого превышает 75% теплоотдачи от самого радиатора, так как его возможности не будут задействованы в полной мере

Биметаллический радиатор с электрическим сопротивлением

Тип радиатора

Резисторы для алюминиевых радиаторов и биметаллических батарей конструктивно не отличаются от резисторов для чугунных приборов.

Однако отличия заключаются в следующем:

  • Форма корпуса снаружи.
  • Материал – заглушка.

Нагревательный элемент для алюминиевого радиатора имеет колпачок диаметром один дюйм. Диаметр вилки для стандартных чугунных батарей составляет 1¼ дюйма.

Поэтому перед покупкой обогревателя нужно обратить внимание на типы батарей, для которых он предназначен. Эта информация обычно содержится в инструкции, входящей в комплект

Длина греющего элемента

Важный параметр выбора – длина ТЭНа. Как несложно догадаться, от этого зависит равномерный нагрев батареи и циркуляция жидкости. Соответственно длина выбирается исходя из количества секций устройства.

В идеале нагревательный элемент должен быть на 10 см короче батареи. В этом случае нагрев жидкости будет осуществляться максимально равномерно.

Автоматика

Автоматика может быть встроенной и внешней. Следует отметить, что радиаторный нагревательный элемент со встроенным термостатом дешевле, чем комплектующие по отдельности. Однако уличная электроника, как правило, более функциональна.

Выбор зависит от назначения утеплителя. Если он будет использоваться в качестве основного источника тепла, можно установить внешнюю электронику для обеспечения максимального теплового комфорта. Если вы планируете использовать прибор как дополнительное устройство, то подойдет и ТЭН для радиаторов отопления с терморегулятором в корпусе.

Экономичный нагревательный элемент с термостатом для чугунного радиатора

Производитель

Что касается производителя, то в данном случае выбор не так уж и важен. Дело в том, что известные европейские компании не производят это оборудование. Поэтому, как правило, на рынке можно найти товары польского, украинского и турецкого происхождения.

Все эти ТЭНы достаточно похожи по качеству, поэтому необходимо уделять больше внимания их характеристикам. Единственное, от покупки китайской продукции лучше воздержаться, так как поставщики часто ввозят самые дешевые и некачественные модели. Однако среди них иногда встречаются и достойные утеплители.

Это, пожалуй, все основные моменты, которые важны при выборе ТЭНов для аккумуляторов.

Использование нагревательных элементов для радиаторов не дает никаких преимуществ перед другими видами электрического отопления. Однако эти обогреватели – отличный вариант для обогрева всех типов подсобных помещений. Кроме того, их можно использовать как дополнительный или аварийный источник тепла.

Дополнительную и полезную информацию по обозначенной теме вы можете получить из видео в этой статье.

Теплоотдача

По заводским параметрам подобные батареи (с высотой или межосевым расстоянием 500мм), при встраивании в полноценную гидравлическую систему отопления, способны рассеивать чуть менее 200Вт тепловой мощности на каждую секцию (180Вт алюминий, 140Вт чугун).

Однако в нашем случае таких цифр не ждите. Во-первых, теплоотдачу в 180/140Вт обеспечивает только новая батарея. А для подобного обогревателя, как правило используют б/у-шные варианты.

Покупать новье для такой самоделки экономически не целесообразно.

Во-вторых, такая работа возможна только при режиме 90С-подача, 70С-обратка. Мы же в этой сборке применяем тэн с оптимальной рабочей температурой 60-65С.

При морозе на улице до -25С можно накрутить и на +70-75С. Максимально возможная температура + 80С.

Поэтому никогда вы такую батарею в НОРМАЛЬНОМ режиме эксплуатации не нагреете до 90С. В принципе этого и не нужно, так как влечет за собой риски резкого повышения давления.

Техника безопасности и эксплуатационные моменты

ТЭН – это нагреватель, работающий от сети

При использовании прибора достаточно важно соблюдать некоторые правила, которые обеспечат безопасное применения и значительно продлят срок его службы:

Чтобы прибор работал длительное время с полной теплоотдачей, следует раз в три месяца проводить чистку накипи, формирующейся на его поверхности. При образовании большого слоя белого налета может вывести устройство из строя. Снизить интенсивность появления накипи можно с помощью использования в качестве теплоносителя дистиллированной воды.
Не допускать перегрева электронагревателя. Нельзя чтобы температура радиатора в месте, где установлен электронагреватель, доходила до семидесяти градусов выше нуля

Поэтому достаточно важно выбрать правильно мощность ТЭНа.
Нагреватель можно включать только в батарее заполненной теплоносителем. Попадание воды на уже разогретый электроприбор может привести к тепловому взрыву

В итоге может быть поврежден не только радиатор, а и вся отопительная система.
При возникновении на поверхности трубчатого прибора статистического электричества требуется немедленное его отключение и проверка всех соединений и самого прибора на герметичность.
Мощность нагревателя не должна быть выше тепловой номинальной мощности батареи. В одной розетке допускается нагрузка не более 3,5 киловатт.

Установка ТЭНа в батарею отопления проводится только с использованием заземления. Для исключения перепадов напряжения лучше всего электронагреватель подключать в сеть через стабилизирующий прибор.

Особенности оборудования

Перед тем как приобрести ТЭН для обогрева дома, следует сопоставить его преимущества и недостатки.

Преимущества

К положительным характеристикам электроТЭНов следует отнести:

  • экономичность благодаря высокому КПД, способствующему превращению электроэнергии в тепло без заметных потерь;
  • возможность оптимизации расходов за счет включения котла в сильные морозы и ТЭНов в межсезонье;
  • легкость монтажа. Установка не требует согласования и может быть произведена собственными силами;
  • длительный срок службы благодаря хромированию и никелированию рабочих поверхностей;
  • компактность, что делает возможной установку в комнате с небольшой площадью;
  • безопасность благодаря наличию защитного кожуха;
  • доступность. Всегда можно найти модель с подходящими характеристиками по оптимальной цене;
  • возможность регулировки температуры. Модели с терморегулятором позволяют точно контролировать температуру теплоносителя;
  • наличие дополнительных функций. «Турбо» быстро нагреет воздух в помещении. «Антизамерзание» не даст ему охладиться ниже +10 °C.

Недостатки

Несмотря на то что электроТЭНы работают в импульсном режиме, позволяя сэкономить электроэнергию, себестоимость вырабатываемого тепла все равно будет оставаться высокой. Это обусловлено высокими тарифами на электричество. Снизить эксплуатационные расходы можно путем использования альтернативных источников энергии. При этом срок их окупаемости должен быть предварительно рассчитан.

https://www.youtube.com/watch?v=ptOyDnaiD0Y

Кроме того, потребляемая мощность может быть значительно увеличена, а не все подстанции способны выдержать возросшую нагрузку. Именно поэтому при выборе мощность модели может стать основным критерием

Также стоит обратить внимание на ее габариты и присоединительные размеры, а также способ крепления

Что это такое

Описание

Трубчатый электрический нагреватель (ТЭН) представляет собой нагревательную вольфрамовую спираль в керамическом изоляторе, помещенную в герметичный металлический корпус.

ЭлектроТЭНы для радиаторов имеют еще несколько характерных особенностей.

  • Оболочка нагревательного элемента выполняется из нержавеющей стали. Тем самым обеспечивается максимальная долговечность изделия и полностью предотвращается контакт находящейся под напряжением спирали с теплоносителем.
  • Гайка, которая обеспечивает монтаж нагревателя в отопительный прибор — латунная. Резьба — трубная, левая или правая, размером 1 или 1 1/4 дюйма (ДУ 25 или ДУ 32).

ТЭН превратил чугунную батарею на фото в автономный отопительный прибор.

Опционально частью конструкции может являться термостат, обеспечивающий автоматическое поддержание заданной температуры теплоносителя.

Характеристики и ассортимент

Поскольку номинальная мощность приборов не регламентируется какими-либо отечественными или заграничными стандартами, в качестве примера модельного ряда мы приведем реальный ассортимент продукции белгородской компании Elektroten. Для знакомства с вариантами исполнения и текущими ценами этого вполне достаточно.

Комплект под резьбу 1 1/4 (ТЭН для радиатора с терморегулятором, шнуром и защитным колпаком)
Мощность, КВтПолная длина, ммРозничная цена, рубли
0,52851706
0,82851762
13051819
1,23051876
1,53251933
23552024
2,54052104

Комплект с терморегулятором.

ТЭН для алюминиевого радиатора, резьба 1 дюйм (без шнура и терморегулятора)
Мощность, КВтПолная длина, ммРозничная цена, рубли
0,52501305
0,72851353
13051401
1,23051449
1,53251496

Кроме того, из интересующей нас продукции компанией предлагаются:

  • ТЭН для масляного радиатора (резьба 1 1/4 дюйма).
  • Нагреватель для полотенцесушителей (резьба 1/2 дюйма).

Отличительные особенности ТЭНов для радиатора

ТЭН с терморегулятором для радиатора – это конструкция, применяемая как альтернативный источник тепла, либо как основное приспособления для отапливания.

Оно представляет собой цилиндрическую деталь, выполненную из металла. В нее встроена проволока, обеспечивающая нагрев. Изоляция происходит благодаря внутреннему электропокрытию.

Установка приспособления не потребует много времени и сил. Для этого нужно:

  1. Установить устройство в радиатор.
  2. Подключить устройство к розетке.

Благодаря нагреву электроприбора, тепло будет поступать в радиатор.

Когда устройство нагрелось до нужной температуры, оно выключится автоматически. При падении температуры, произойдет автоматическое включение. Приспособление подойдет почти к любому радиатору.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
