Как выбрать светодиодные ленты 12в для подсветки потолка

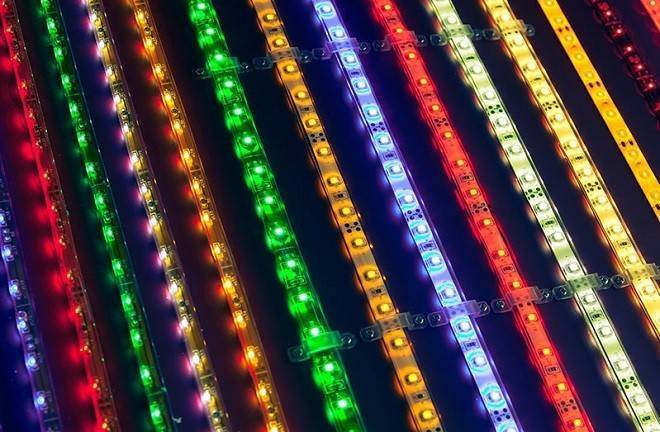

Характеристики светодиодных лент

Мощность СДЛ напрямую зависит от типа используемых CMD диодов и плотности их размещения (установленное количество на 1 метр).

Тип светодиодаКоличество светодиодов на 1 мПотребляемая мощность 1 м ленты
SMD 352860 шт.4.8 Вт
SMD 3528120 шт.9.6 Вт
SMD 3528240 шт.19.2 Вт
SMD 505030 шт.7.2 Вт
SMD 505060 шт.15 Вт
SMD 5050120 шт.25 Вт

Зная потребляемую мощность СДЛ можно выбрать мощность блока питания (БП), которая выбирается с учётом 20% запаса.

Рабочее напряжение

Светодиодные элементы работают от стабильного постоянного напряжения значением 12, 24 или 36 Вольт. Для получения такого уровня напряжения используется led-драйвер, который преобразует переменное напряжение 220 В в постоянное с необходимым уровнем рабочего напряжения.

Led драйвер на 24 В

Значение рабочего (питающего) напряжения указывается в характеристиках СДЛ. При подаче большего значения кристаллы выйдут из строя, при подаче меньшего – не загорятся или будут излучать тусклый свет.

Существует модификация СДЛ, работающей от сети 220 В. Её применение в домашних условиях не безопасно. Чаще всего такие СДЛ применяются в местах с высокой степенью защиты (например, декоративное уличное освещение).

Тип SMD светодиода

Тип диода обозначается четырьмя цифрами XXYY, где XX – длина,YY – ширина.

Например, SMD 3528 длиной 3,5 мм, ширина – 2,8 мм.

Виды SMD диодов

Подробнее о SMD-диодах можете узнать тут

Плотность установки светодиодов

Данная характеристика определяет количество кристаллов, установленных на 1 метре платы. Чем больше кристаллов, тем ярче СДЛ.

Распространены СДЛ с плотностью 30, 60 и 120 светодиодов на 1 погонный метр. Для подсветки применяют значение 30 и 60, для освещения – 60 и 120.

Плотность установки диодов

Плотность установки диодов

Цвет свечения светодиода

Цвет свечения СДЛ выбирается в зависимости от её назначения. Для локального освещения – белый цвет теплого или холодного оттенка, для дизайнерских решений – красный, синий, зеленый, желтый или многоцветная RGB лента.

Интенсивность свечения (яркость)

Яркость СДЛ зависит от яркости каждого установленного диода, которая прямо пропорциональна его размеру. Т.е. чем больше размер кристалла, тем выше его свечение.

Характеристика3528505056305730-055730-1
Световой поток, лм5154040100
Мощность, Вт0.060.20.50.51

Яркость определяется как произведение длины СДЛ (в метрах) на количество установленных светодиодов (на 1 метре) и на значение яркости одного диода.

Характеристики платы

Ширина платы подбирается с учетом места её установки, как правило, это от 8 до 10 мм для эксплуатации в стандартных каналах и домашних условиях, от 10 до 20 мм – герметичные влагозащищенные СДЛ для улицы и эксплуатации под водой.

Длина платы рассчитывается по длине поверхности, на которой будет производиться установка. В стандартных катушках выпускается от 3 до 25 метров.

Цвет выбирается исходя из её назначения: прозрачный, белый, коричневый и серый цвета.

Резка

Для достижение необходимой длины СДЛ разрезается в специальных местах не разрывая схему подачи напряжения.

Обозначение места резки

Разрез проводится в местах окончания одного из блок-участков, для каждого типа СДЛ установлена своя кратность.

Вид светодиодной лентыКратность резки
SMD 3528 60 LED 12V3 светодиода – 5 см
SMD 3528 120 LED 12V6 светодиодов – 5 см
SMD 3528 240 LED 24V12 светодиодов – 5 см
SMD 5050 30 LED 12V3 светодиода – 10 см
SMD 5050 60 LED 12/24V6 светодиода – 10 см
SMD 5050 120 LED 24V12 светодиода – 10 см

Маркировка

Маркировка СДЛ обязательно содержит информацию об источнике света, цвете свечения кристалла, вид выводов диодного чипа, размер корпуса, плотность установки led элементов, степень защиты.

Таблица маркировки светодиодных лент

Трехцветные лампы

Осветительные ленточные приборы отличаются видом используемых ламп. В RGB-лентах каждый из диодов является сборкой из трех светодиодов, имеющих красный, синий и зеленый цвет.

Такие диодные ленты насчитывают 4 выхода. Один из них – общий, а три другие предназначаются для каждого цвета. За счет их комбинации возможно получение богатой оттеночной гаммы. Аналогичным способом достигается разнообразие расцветки на телевизионном экране.

Если для монтажа подсветки потолка используются трехцветные диодные ленты, ими необходимо управлять, для чего потребуется прибор – контроллер. Благодаря его применению можно осуществлять регулировку скорости изменения расцветки или зафиксировать один цвет. В RGB-ленте запускать многоцветный вариант вовсе не обязательно – можно задействовать только белый цвет.

Сегодня в продаже имеются высокотехнологичные виды диодных лент, оснащенные встроенным Wi-fi. Ими удобно управлять со смартфона, если на нем установлено соответствующее приложение.

Делая выбор блока питания, нужно учитывать, что ленты с RGB лампочками рассчитаны на напряжение 12 и 24В.

Типы освещения

Светильники для освещения потолка отличаются разнообразием:

Люстры и подвесы – наиболее традиционный тип осветительных приборов, чаще всего выполняют функцию основного освещения. Благодаря оригинальному дизайну и необычной форме могут выступать главным элементом интерьера.
Точечные светильники – без них невозможно представить современное потолочное освещение. Они используются для подсветки определенных зон комнаты, выделения особенностей интерьера, в качестве основного света.
Лампы направленного света – дают концентрированный поток света в одной области

Данное свойство помогает изменить геометрию помещения или акцентировать внимание на нужном объекте.
Подсветка потолка светодиодными лентами изнутри или по периметру. Это позволяет добиваться интересных эффектов, например, парения потолка в воздухе, и создавать различные световые узоры на его поверхности.

Хорошее освещение в квартире предполагает комбинацию нескольких типов светильников с возможностью создавать различные световые сценарии в зависимости от потребностей. Так, например, в большой гостиной уместно использовать красивую объемную люстру, создающую праздничное и яркое настроение в помещении, и скрытое освещение потолка для придания атмосферы расслабленности и романтики.

Нюансы выбора освещения в зависимости от фактуры полотна

Продумывая дизайн помещения, принимают во внимание функцию, которую должны выполнять те или иные осветительные приборы. В зависимости от этого выделяют три типа освещения:. Основное — создает мягкую, однородную среду для всего помещения

Основное — создает мягкую, однородную среду для всего помещения.

Местное — предназначено для локальной подсветки определенной области в комнате, например, рабочего стола в гостиной, места для чтения в спальне или зоны приготовления пищи на кухне.

Акцентное — применяется с целью привлечь внимание, к отдельным объектам интерьера: картине, зеркалу, нише и т. п. Такие источники света позволяют сконцентрировать луч на определенном предмете и устанавливаются только там, где в них есть потребность.

Такие источники света позволяют сконцентрировать луч на определенном предмете и устанавливаются только там, где в них есть потребность.

Существует три основных типа поверхности пленок, используемых в натяжных потолках: матовая, глянцевая и сатиновая.

Глянцевые покрытия лучше других отражают свет. Их устанавливают в помещениях, которые нужно зрительно расширить. На гладкой лаковой поверхности четко отражаются предметы интерьера.

Для таких полотен не подходят люстры рожкового типа, направленные вверх. В них, как в зеркале, отражается внутренняя часть плафонов, а блики от ламп будут сильно бросаться в глаза. Поэтому выбирают модели, у которых рожки смотрят вниз. При этом расстояние от потолка при использовании ламп накаливания должно быть не меньше 25 см.

Красиво выглядят на таких потолках навесные светильники с хрустальными плафонами. Грани отражаются в глянцевой глади и создают искристые блики.

Матовые натяжные полотна, имитирующие окрашенную поверхность, практически не отражают свет, в связи с этим уменьшают его яркость. На такой отделке выгодно смотрятся светодиодные ленты и точеные светильники с направленным вниз лучом.

Сатиновая фактура мягко отражает и рассеивает свет, причем оттенок может меняться в зависимости от угла обзора. На таких полотнах образуются красивые неяркие блики с перламутровым переливом.

Это интересно: 3д обои для потолка — достоинства и недостатки материала, как правильно подготовить и оклеить поверхность, смотрите фотографии и видео

Какая светодиодная лента лучше – поговорим о качестве

Качество лент – еще один вопрос, волнующий покупателей, которые хотят приобрести прибор

Оценить изделие получится даже невооруженным глазом, если обратить внимание на:

  • качество сборки бобины, на которую намотана лента;
  • материал подложки;
  • производителя клеевого состава.

Чтобы снизить себестоимость товаров производители в качестве проводника применяют медь, у которой показатели сопротивления выше. Следовательно, этот металл хуже проводит электрический ток. То же самое можно сказать и о силиконовом люминофоре, для изготовления которого используется силикон низкого качества. При эксплуатации ленты материал быстро потеряет первоначальную гибкость, покроется трещинами, через которые будут проникать пыль и частицы мусора, оказывающие губительное влияние на проводниковый материал. Даже поломка одной детали приведет к выходу из строя целого куска изделия.

Питание подсветки от сети

После установки ленты на место к ней подключается импульсный блок питания, снижающий напряжение с 220 вольт до оптимального значения для функционирования конструкции. Работа самой ленты поддерживается с помощью напряжения в 12 или 24 вольта. При установке изделия следует учитывать, что мощность потребления энергии светодиодами не должна превышать мощность блока питания. В противном случае произойдет автоматическое отключение в соответствии с системой защиты. Данная характеристика подбирается из расчета длины устанавливаемой ленты. Также немаловажную роль играет величина блока питания. Чем он меньше, тем легче будет его спрятать. Поэтому лучше заранее продумать схему подключения.

Контроллер для светодиодной ленты RGB

Цены на реечный потолок

реечный потолок

Как показывает практика, популярность светодиодных лент со временем только увеличивается. Это объясняется удобством использования конструкций в быту и при работе с дизайном помещения. Хорошо подобранное освещение не только обеспечит видимость в доме. Воспользовавшись пользовательской настройкой, можно добиться необходимого эмоционального эффекта при смене нескольких параметров подсветки, чего нельзя отметить у классических люстр с лампами накаливания. Плюсом также является экономическая выгода. Приобретение диодной ленты избавит от больших счетов за электроэнергию и необходимости замены освещения на ближайшие 10-20 лет (в зависимости от типа изделия).

Подбор ленты по типу диодов

Наиболее распространенными диодами для таких лент являются SMD 3028 и SMD 5050. Они крепятся непосредственно на поверхность ленты и различаются по размерам, что отображается в виде цифр в названии. По яркости малые диоды SMD 3028 не уступают крупным, но за счет небольших размеров могут освещать меньшую площадь потолка. Поэтому для создания более яркой подсветки стоит остановиться на SMD 5050.

Что касается параметра цвета, то стоит обратить внимание на кристаллы, используемые в светодиодах

Цены на светодиодную ленту

светодиодная лента

Образцы цветов

На данный момент доступны 4 варианта:

  • желтый;
  • красный;
  • синий;
  • зеленый.

Белых же кристаллов в настоящее время не производят. Вместо этого в конструкции используется синий элемент, излучающий ультрафиолетовый свет. Поскольку покрытие диода осуществляется с помощью люминофора, светящегося под воздействием таких лучей, на выходе получается белый свет.

Светодиодная лента

Классическое сочетание RGB, в свою очередь, позволяет получить не только один из предлагаемой тройки цветов. Как известно из оптики, белый цвет получается при смешении всех трех цветов. В сочетании со стабильной работой кристаллов, не требующих дополнительных покрытий, это существенно повышает срок службы изделия. Обычно такие ленты идут в комплекте с пультом дистанционного управления, с помощью которого проводится настройка освещения. Это дает дополнительные возможности для экспериментов.

Качество сборки

Обратите внимание на то, как изготовлены ленты — они должны быть полностью герметичны, диоды и резисторы симметричны, плотно закреплены. Если что-то из вышеперечисленного не так или просто не вызывает у вас доверия, от покупки лучше отказаться

Нюанс: Немного отступая от темы заметим, что в этом вопросе экономить не стоит. Если неправильно поклеенные обои просто испортят интерьер, то ошибка в вопросах освещения может иметь трагические последствия. Поэтому не нужно заказывать ленты на алиэкспрессе. Обратитесь в хорошие магазины и выбирайте проверенных производителей, которые имеют множество положительных отзывов.

Обращайте внимание на параметр сопротивления — оптимальными считается 150 или 300 Ом (с маркировкой 151 и 301, соответственно). Если вы видите 100 (101), поищите другую модель — это дешевая некачественная лента

Кроме того, немаловажное значение имеет корпус — если он слишком тонкий, легко гнется, то может быстро выйти из строя

Как соединить светодиодные ленты между собой

Как соединить светодиодные ленты между собой

Диодную ленту можно не только разрезать на различные фрагменты, но и соединять в одну большую полосу. Основным вариантом будет использование пайки с применение проводоков или без них:

  • С применением проводков. Для соединения возьмите небольшие проводки (2 или 4 штуки), аккуратно зачистите их края на небольшую длину, с помощью паяльника присоедините проводки к краям светодиодных лент. Использование проводков позволяет получить гибкую полоску, которую можно будет гнуть и разворачивать.
  • Без применения проводков. В данном случае нужно спаять концы соответствующих контактов друг с другом. Пайка без использования проводков позволяет получить более надежное соединения. Но такую конструкцию нельзя будет гнуть, что ухудшает ее эксплуатационные свойства.

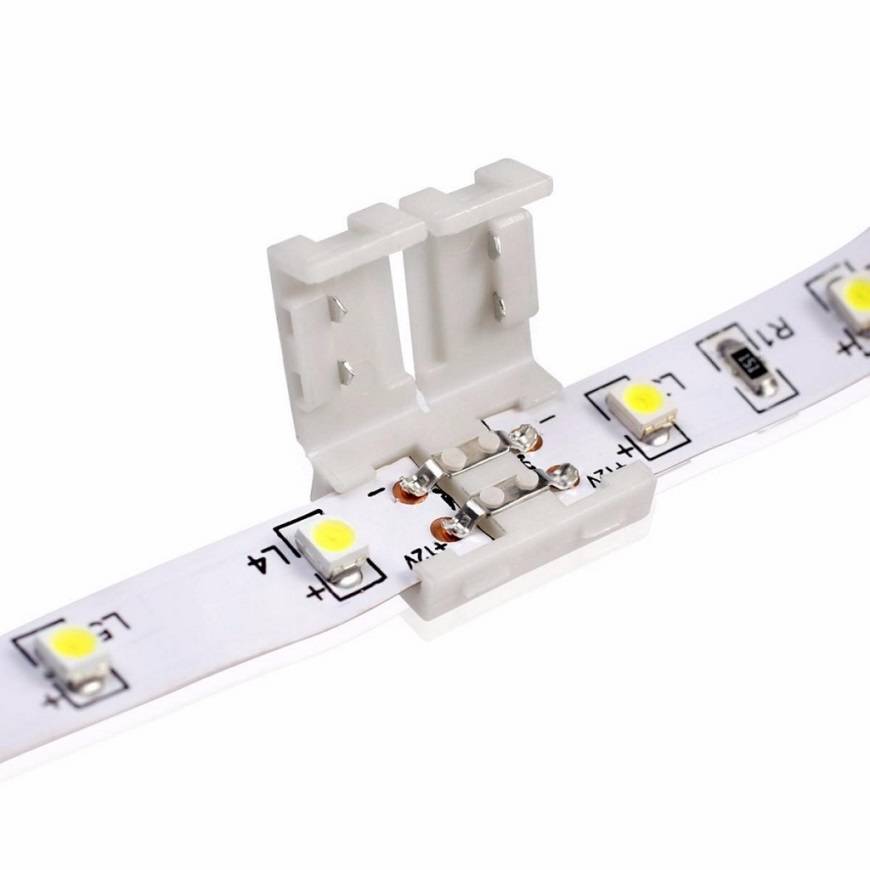

Соединение лент можно сделать также с помощью небольших устройств-коннекторов. Они имеют вид коробочек с внутренними зажимами, защелками или заостренными зубцами, к которым подсоединяются ленточные края. Ниже мы рассмотрим применение коннекторов более подробно.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.

    Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды

  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

    Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

    Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Сборка и подключение электрической части

При проектировании и сборке учитывайте, что подключение светодиодных плат идет параллельно, длина фрагментов не превышает одной бобины (5 м). Последовательное соединение пятиметровых лед-лент не делают – их подключают к драйверу параллельно. Для мощного блока, имеющего большие габарит, оставьте больше места.

  • Для разрезания LED-ленты на фрагменты используйте острые ножницы или нож с подложкой. Линии разреза ведите по отметкам между модулями, чтобы не повредить токопроводящие дорожки.
  • Зачистите концы провода, краешки дорожек, проводящих ток. Припаяйте провод согласно маркировке на ленте. Температура пайки – 240-250 °C. Для SMD-ленты берите двухжильный медный провод, для RGB-ленты – четырехжильный. Чтобы не повредить основание, не паяйте дольше 10 секунд.
  • Зачистите свободный конец провода, подключите его к клеммам адаптера, ориентируясь по цвету маркировки, затяните крепежные винты.
  • Проверьте работоспособность схемы, включив систему в сеть. Проверьте все ли фрагменты светятся, проконтролируйте нагрев в месте пайки.
  • При установке ленты используйте самоклеящееся основание, закрепите систему.

Расчет

У вас потолок готов и можно приступать к монтажным работам.

Количества ленты вам должно хватать, чтобы покрыть весь задуманный периметр. Если у вас выходит больше пяти метров, то придется запитывать ленты параллельно, а не последовательно. Для такой операции потребуется БП с соответствующей мощностью — можно поставить два.

Для примера, взята комната в 20 м2. С учетом фальшь-потолка и ниш-полочек, периметр ее получился 14 метров погонных.

Как рассчитать эти данные самому? Необходимо знать мощность светодиодов на 1 метр, в нашем случае это 7 Ватт.

Умножаем на общую длину ленты, которую будем монтировать, т. е. 7Ватт x5 метров/погонных x3 бухты и получится 105 Ватт.

Затем умножаем на коэффициент мощности (он обеспечивает бесперебойную работу схемы) 1,25 в итоге 131,25, округляем до 150 Ватт, т.е. с запасом. Для нашей схемы, условия соблюдаются.

Монтаж подсветки потолка своими руками

Последовательность проведения работ:

  1. Выбрать тип СДЛ и отрезать необходимый участок;
  2. Выбрать блок питания и контроллер/диммер;
  3. Подготовить металлический профиль требуемой длины;
  4. По периметру комнату отступить от потолка 80-100 мм и провести прямую линию, вдоль которой установить металлический профиль.

Монтаж освещения потолка своими руками

  1. Обшить профиль гипсокартонном. Каркас готов.
  2. Установить ленту в каркас.

Варианты установки светодиодной ленты в каркас

  1. Собрать полностью схему от сети 220 В.
  2. Проверить работоспособность ленты.

Крепление светодиодной ленты на потолке

Крепление СДЛ на потолке возможно двумя способами:

  1. Установка в потолочный плинтус (плата клеится в специальную нишу);

Пример подсветки потолка с использованием потолочного плинтуса

  1. Монтаж карниза-полочки с установкой в нем ленты.

Оба способа удобны возможностью изменения подсветки без демонтажа потолка. Однако подсветка потолка монтируется только по его периметру, т.е. в местах установки плинтуса или карниза

Как установить светодиодную ленту в потолочный плинтус

Монтаж СДЛ в потолочный плинтус начинаются сразу после окончания работ по установке потолка.

Для гармоничной подсветки потолка важно выбрать плинтус из плотных материалов, чтобы предотвратить его просвечивание. Предварительно, при помощи строительного уровня, отмечается место крепления плинтуса

Оно должно быть ниже потолка на 80 – 100 мм. Затем крепится потолочный плинтус. После его надежной фиксации приступают к работам по прокладке СДЛ:

Предварительно, при помощи строительного уровня, отмечается место крепления плинтуса. Оно должно быть ниже потолка на 80 – 100 мм. Затем крепится потолочный плинтус. После его надежной фиксации приступают к работам по прокладке СДЛ:

  • удалить защитную пленку;
  • снять защитную поверхность с самоклеющейся стороны;
  • приклеить в специальный зазор (ниша между плинтусом и стеной).

Схема установки потолочного плинтуса и светодиодной ленты

Светодиодная лента под натяжным потолком

Работы по установке проводятся до монтажа натяжного потолка. Основные методы крепления СДЛ:

  1. Крепление к «запотолочному» пространству. Плата крепится к бетонной стене или металлическим профилям между бетонным и натяжным потолком.

Схема крепления под натяжным потолком

Пример подсветки под натяжным потолком

  1. Монтаж невидимых потолочных карнизов в районе окон. Но при этом основная часть подсветки попадает на окна и шторы.

Пример подсветки в невидимых потолочных карнизах

  1. Установка в карниз. По периметру комнаты под натяжным потолком выполняется карниз-полочка из гипсокартона, в который укладывается светодиодная плата. Способ требует больших временных и денежных затрат.

Схема монтажа потолочного карниза

Пример подсветки потолка с использованием карниза

При необходимости изготавливают несколько полок на разных уровнях, подчеркивая особенности дизайна.

Подготовка светодиодных лент к монтажу потолочной подсветки

При монтаже подсветки led-ленту обычно нарезают на отдельные отрезки, которые спаиваются между собой специальным одножильными медными проводами. Такой способ зачастую является безальтернативным, потому что лента плохо изгибается – минимальный радиус ее искривления должен составлять не менее 2 см, и места на рабочей плоскости хватает не всегда.

Однако в случае потолочной подсветки светодиодными лентами пространства, хоть отбавляй. Поэтому разрезать ленту, чтобы затем спаивать ее отдельные отрезки, а также заботиться потом о покрытии оголенных частей силиконом, просто нет особой необходимости. Просто приобретайте ленту стандартной длины и устанавливайте ее на предполагаемый участок полностью, присоединяя к соответствующему по мощности блоку питания.

Вот как на фото выглядит изогнутая потолочная подсветка светодиодными лентами.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)

При подключении следующих элементов цепи важно соблюдать полярность

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
