Цоколь G9 и G4
Эти миниатюрные лампочки схожи по конструкции, отличаются они размерами, но принцип установки у них одинаков. Из-за малого веса они крепятся только к цоколем к патрону. Дополнительных креплений обычно не предусмотрено. Рассмотрим, как заменить такую лампочку в точечном светильнике.
- Обесточить светильник, отключив питание сети;
- если имеется декоративный светорассеиватель — снимаем его;
- беремся за корпус лампочки и легким усилием вытягиваем ее;
- устанавливаем новую, вставляя штырьки в патрон. Если у вас галогенка, при установке беритесь за нее только в перчатках или салфеткой.
Замена света в подсветках мебели
Любые точечные подсветки мебели и кухонного оборудования в 99% случаев заменяются одним из приведенных выше способом. Вся сложность замены заключается в демонтаже декоративного плафона-светорассеивателя.
Строгие требования к внешнему виду светильника, заставляют проектировщиков максимально скрывать крепления и нужно проявить фантазию, чтобы понять как снять тот или иной светильник.
Преимущества светодиодной люстры
Главным достоинством применения светодиодной лампы в люстре является время выхода на полную мощность. Взгляните на лампу накаливания: при включении яркость повышается постепенно. Аналогичная ситуация с галогенными и, тем более, люминесцентными (ртутными) источниками. Что касается светодиодных лампочек, то они начинают полноценно светить моментально после включения.
Выше уже писалось о безопасности. Для питания светодиодов требуется минимальное напряжение, поэтому эти устройства не представляют опасности при замене, вкручивании или демонтаже. Если ремонтировать лампу накаливания не имеет смысла, то светодиодная зачастую является ремонтопригодной.
Это интересно: Проход провода через стену: рассматриваем суть
Замена LED-лампы ближнего света
Стоит помнить, что замена лампы Н7 с галогенной на светодиодную запрещена законом. Раньше за это нарушение могли лишить права управления транспортным средством. В настоящий момент могут выписать штраф в размере 500 рублей.
Статья в тему: В какие фары можно ставить светодиодные лампы: какой штраф за установку
Перед тем, как покупать светодиодную лампу, стоит убедиться, что фары подходят под этот источник света. На них должна быть маркировка «L» или «LED», она наносится как на корпус, так и на отражатель, все зависит от модели.
Светодиодные лампы подходят не для всех фар.
При покупке стоит выбирать только те варианты, в которых диоды расположены так же, как спираль в галогенных лампочках. Иначе добиться нормального распределения света не получится. Стоит приобретать продукцию известных фирм, которая хорошо зарекомендовала себя среди водителей.
Как демонтировать старую лампу
Чтобы поменять лампочки, нужно потратить немного времени при условии нормального доступа. Но чаще всего требуется подготовка, поэтому процесс состоит из нескольких этапов:
В первую очередь освобождается пространство для обеспечения доступа к задней части фар. Для этого может потребоваться снятие некоторых узлов под капотом машины – корпуса воздушного фильтра, аккумулятора и т.д. Тут надо исходить из ситуации и убирать только то, что необходимо
Важно делать все аккуратно, чтобы не повредить детали.
В некоторых моделях доступ к задней части фары при замене лампочек обеспечивается через лючок в переднем подкрылке. В этом случае машина поднимается на домкрате, переднее колесо снимается, после чего обеспечивается нормальный доступ.
Если фара съемная, важно разобраться, как отсоединить и аккуратно извлечь ее
Обычно элемент держится на нескольких винтах или защелках, иногда требуется ключ специальной конфигурации.
Далее снимается задняя крышка корпуса, обычно она зафиксирована защелкой. Тут нет особых хитростей, нужно нажать или аккуратно потянуть за язычок, чтобы освободить соединение. Главное – не прилагать излишнее усилие, чтобы не повредить соединение, так как найти крышку отдельно будет проблематично.
Лампочка фиксируется специальной защелкой, выступы которой заходят в зацепление в специальные пазы на корпусе. Ее нужно аккуратно освободить пальцами или с помощью тонкой отвертки. Лампа аккуратно извлекается с посадочного места, после чего отсоединяется колодка, которую надо просто потянуть назад.
Установка новой лампы
Установить светодиодную лампу Н7 в фары несложно, если снят старый элемент и есть хороший доступ к задней части конструкции. Достаточно помнить несколько рекомендаций:
Если нужно, к цоколю лампы крепится переходник. Как правило он устанавливается в фарах ближнего света и представляет собой пластиковую проставку. Ее проще приклеить, из-за большого размера цоколя иногда требуется подрезать пластик в некоторых местах, это можно сделать обычным ножом.
Вначале вставляется пластиковый элемент и крепится фиксатором. Тут все делается в обратном порядке. Затем вставляется светодиодная лампочка и поворачивается по часовой стрелке до упора, обычно это четверть оборота.
Разъем вынесен на проводе с драйвером, что упрощает подключение
Важно разместить все элементы в фаре. Иногда лампа не умещается из-за радиатора в задней части и приходится срезать выступы на крышке
Чтобы не сталкиваться с такой проблемой, лучше предварительно провести замеры.
Если теплоотвод сделан в виде гибких металлических полос, они отгибаются и равномерно распределяются по отражателю с наружной стороны, чтобы обеспечить хорошую теплоотдачу.
Дом №30
Несколько лет назад была куплена люстра с 25-ю галогеновыми лампами G4 12V 20W. Долгое время она исправно светила и радовала нас, но спустя какое-то время (кажется, не менее года прошло) некоторые галогеновые лампочки G4 переставали работать.
2 раза покупались лампочки на смену перегоревшим. Замена выполнялась обязательно с использованием специальных перчаток – чтобы не оставлять отпечатков пальцев (из-за отпечатков галогеновые лампы чаще всего перегорают). Но, к сожалению, срок службы сменных лам оказался в разы меньше оригинальных.
Таким образом, в комнате постепенно становилось все темнее и темнее из-за перегоревших ламп. Возможно, выходу из строя ламп способствовало то, что люстра имела несколько режимов освещения, переключаться между которыми можно было с помощью пульта дистанционного управления, либо с помощью выключателя – последовательно несколько раз включая и выключая его.
В какой-то момент времени возникла идея заменить ненадежные галогеновые лампы с патроном G4 на аналогичные, но светодиодные. После изучения предложений в магазинах и в интернете, была куплена партия светодиодных ламп G4 на 12 вольт и 1W на али экспрессе за 420 руб.
При использовании в люстре они горели, но в контуре обязательно должна была присутствовать хотя бы одна галогеновая лампа, а лучше несколько. Получился некий микс из двух разных ламп –по типу и по цветовой температуре.
Но не долго солнышко сияло – через полгода вновь начались какие-то проблемы: некоторые лампы (как галогеновые, так и светодиодные перестали светить). Я был уже морально готов демонтировать люстру и выкинуть ее на свалку, заменив на другую – более качественную.
Но все же решил дать ей еще один шанс – перевести ее полностью на светодиодные рельсы! Для понижения напряжения для каждого контура освещения в арматуру люстры были «запрятаны» несколько понижающих трансформаторов импульсного типа. Они выдавали постоянный ток напряжением 12 вольт, но абсолютно не подходили для светодиодных осветительных приборов.
В результате я все-таки выкинул все импульсные трансформаторы из люстры, поставить вместо них один блок питания марки «Включай» — модель S-25-12 (текущая цена ~ 350 руб.), выдающий постоянный ток до 2,1 А напряжением 12 В и с заявленной мощностью до 25 Вт. До «повышения» и переезда в люстру данный блок питания питал ленты светодиодной подсветки шкафчиков на кухне.
С контурами было принято решение не заморачиваться, и все лампочки в люстре были соединены вместе параллельно и подключены через блок питания S-25-12.
Теперь при нажатии на выключатель одновременно включается 20 светодиодных ламп (5 шт. не хватает, нужно докупить такие же). Теоретически нужно заменить данный блок питания на более мощный, например, на «Включай» IP20 (S-60-12) 60W 12V 5A – для наличия запаса мощности при подключении всех 25 ламп и даже на будущее – в случае замены светодиодных ламп G4 на более мощные.
После модернизации в комнате стало значительно светлее, и это еще в отсутствии 5 ламп в люстре! Посмотрим, как система дальше себя будет вести, на сколько стабильной окажется работа.
Где купить LED лампы для автомобиля?
В Российском интернете существует немало компаний, которые продают светодиодные лампы на многие марки автомобилей. Но мы намерено не будет заниматься рекламой подобных магазинов. Дело в том, что не смотря на приличный ассортимент светодиодных ламп в России, в сравнении с зарубежными интернет магазинами представленный объем ламп для различных автомобилей, в нашей стране не так уж и огромен.
И беря во внимание средний возраст автомобилей в России, который составляет примерно 12-15 лет, многие владельцы, желая поставить на свой автомобиль LED лампы вместо галогенных, вряд ли найдут у нас в России автомагазин, где можно купить тот-же комплект оснащения передней оптики светодиодными лампами, именно для своего старого автомобиля. Мы сделали анализ по зарубежным интернет магазинам, которые занимаются продажей светодиодных ламп для автомобилей
Наибольший интерес у нас вызвал сайт Superbrightleds.com
Мы сделали анализ по зарубежным интернет магазинам, которые занимаются продажей светодиодных ламп для автомобилей. Наибольший интерес у нас вызвал сайт Superbrightleds.com
Допустим, вы являетесь владельцем потрясающего старого 1990 Volkswagen Corrado, то можете быть уверены и не сомневаться, что на сайте SuperBrightLED вы легко найдете для своей машины, как светодиодные лампы, так и комплекты дооснащения для оптики.
Если вы думаете, что поменять галогенные лампы на светодиодные у вас не получится самостоятельно, то вы ошибаетесь. Поверьте, это просто, комплект дооснащения способен установить даже тот владелец машины, который никогда самостоятельно не открывал капот.
Единственное с чем может столкнуться владелец машины при смене галогенных ламп на светодиодные, это с трудностями, связанными с доступом к самим лампам. В некоторых автомобилях (в зависимости от марки и модели) доступ к лампам в передних фарах затруднен.
Наш совет: Когда будете вынимать галогенные лампы из передних фар, не прикасайтесь к стеклянной колбе голыми руками. Голыми пальцами вы можете оставить грязь на колбе, что непременно приведет к ослаблению рассеивания света. Ведь вам нет смысла повредить галогенные лампы, поскольку они находятся в рабочем состоянии. Вполне возможно они вам еще пригодятся. Например, если вам не понравятся как светят светодиодные лампы, вы сможете обратно вернуть на место эти галогенные лампы.
Так же при замене галогенных ламп на LED убедитесь, что ваши фары правильно отрегулированы. Помните, что правильно откалиброванные фары позволяют эффективно направлять свет на дорогу максимально захватывая участок дороги, не ослепляя водителей на встречном движении.
Как правило, фары регулируются с помощью специальных винтов расположенных там же, на фарах. Вы можете отрегулировать фары на автосервисе на специальном стенде, либо отрегулировать их сами на глаз. Для этого медленно приблизьтесь к стене и включите ближний свет. По пучку света отрегулируйте фары так, чтобы луч света не светил слишком высоко или очень низко.
Устройство и схема драйвера светодиодной люстры.
Схемы драйверов на светодиодные светильники есть также в этой статье. Там это – стабилизированные источники тока.
Для светодиодов как раз и нужен ток, то есть источник с большим выходным сопротивлением. Если светодиод подключить к источнику напряжения (у которого выходное сопротивление гораздо ниже сопротивления диода), то ток после некоторого напряжения будет Очень быстро возрастать, пока диод не сгорит.
Блок питания (инвертор) для последовательного включения светодиодов люстры
А данный драйвер – простейшее устройство, я такие паял в 7-м классе, в радиокружке. Источником тока его можно назвать с большой натяжкой, из-за того, что его выходное сопротивление больше либо равно сопротивлению нагрузки. Это мы посчитали выше.
Вскрываем, и видим незатейливую плату без единого активного элемента:
Разбираем светодиодный драйвер
Коричневые бочонки – это балластные (ограничительные) конденсаторы. Они на рабочее напряжение 400 В, емкость на 0,33 мкФ:
Ограничительный конденсатор светодиодного драйвера
Ограничительный конденсатор светодиодного драйвера
На корпусах написано соответственно 334 и 824. Что это означает – поищите “Обозначения цифро-буквенные на конденсаторах”. Я писал об этом в статье по ремонту контроллера люстры с пультом, ссылка выше.
Вид со стороны пайки:
Драйвер питания последовательных светодиодов люстры. Схема со стороны пайки.
За и против замены галогеновых ламп на светодиодные
Изменение электронной схемы требуют больших финансовых и физических затрат
Преобразование осветительного прибора окупится через 2-3 месяца при ежедневном использовании, поэтому важно понять, будет ли процедура целесообразной
В чем сложность
Основные проблемы заключаются в изменении схемы люстры. Возникают сложности и при выборе LED лампочек – они подбираются с учетом характеристик и типа держателя в люстре, размеров плафона, а также цветовой температуры. Последний фактор напрямую определяет качество освещения квартиры. Галогеновые источники излучают свет теплого желтого оттенка с температурой 2700-3000 К.
Диодные устройства более разнообразны, диапазон цветовой температуры от 2100 К до 10000 К. Лампы с яркими холодными цветами можно подключить в офис, на кухню и в другое рабочее помещение. Для спальных и детских комнат подходят приборы с желтым цветом.
Оценка экономичности: целесообразно ли менять
Стоимость диодных устройств достаточно высока, но это оправданно их долгим сроком службы (свыше 30000 часов), высокой эффективностью и малым энергопотреблением. В итоге диодные приборы окупаются быстро. Галогенки стоят дешевле, но работают они менее 4000 часов и требуют большего количества энергии.
Что даст замена
Основной целью замены ламп является существенная экономия электричества
Важно отметить, что у светодиодных ламп отсутствует мерцание, в отличие от аналогичных источников, что сказывается положительно на здоровье. Также светодиоды являются более безопасными – в их составе не содержатся вредные элементы, и они не нагреваются при эксплуатации
Нагрев от галогенок высокий, из-за чего повышается риск пожара. Светодиодные устройства более прочны, в то время как галогеновые лампочки легко разбить.
Внешний вид люстры
Диодные осветительные приборы по своим размерам больше галогеновых. Из-за выступающих из плафонов лампочек внешний вид люстры будет незначительно отличаться в выключенном состоянии. При включении разница будет не видна.
Подводные камни процедуры
У светодиодных источников имеется важная особенность – приборы на 220 В светят ярче, чем рассчитанные на 12 v. Это связано с наличием внутреннего стабилизатора в светодиодных лампах на 220 В, который позволяет работать на переменном напряжении. Приборы на 12 В не имеют в своем составе стабилизатора, поэтому они не могут обеспечить заявленную яркость при функционировании на переменном токе. Работать они могут на постоянном токе, который обеспечивается драйвером. Для стабильного функционирования ламп придется переделать схему и поменять трансформаторы для галогенов на светодиодные источники питания. Также придется сразу заменять все лампы из люстры на светодиоды.
Внешний вид люстры со светодиодными лампами

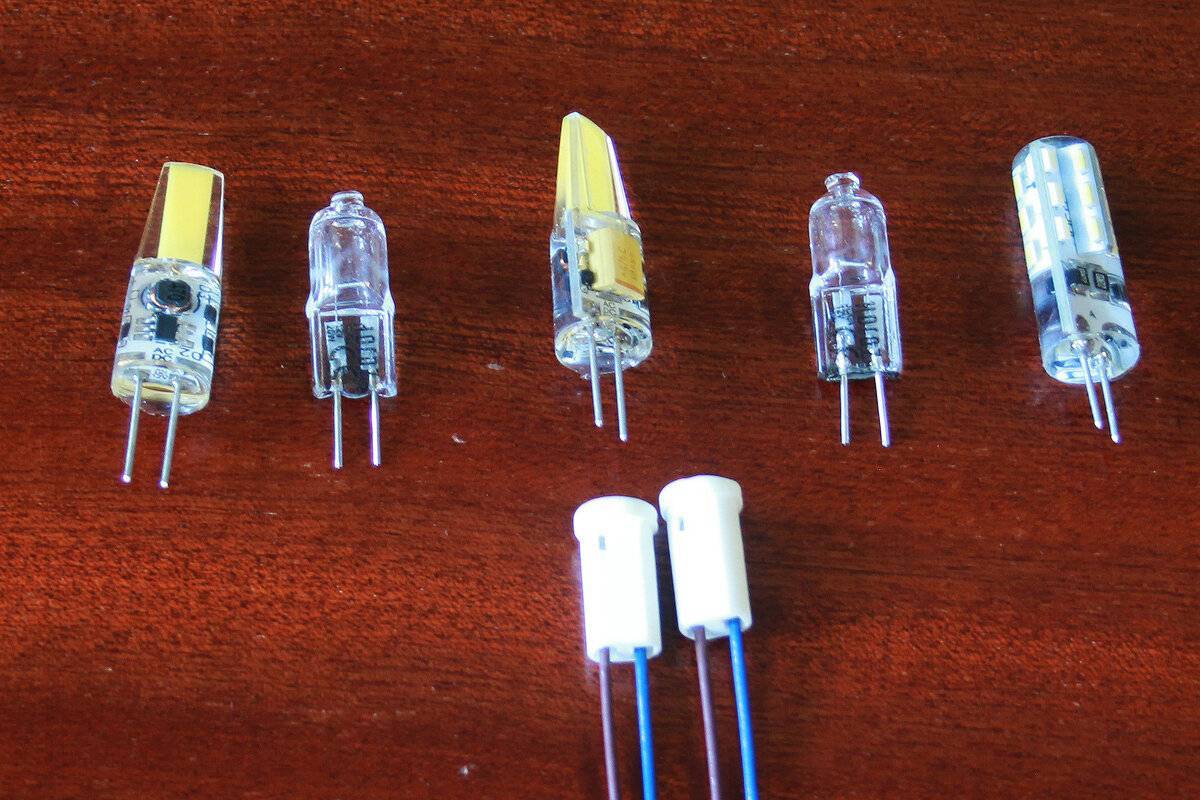

В моей люстре используются цоколи G4 и я нашёл светодиодные лампы почти схожего размера с галогенными. Это лампочки LUNA LED G4 1.5W 4000K 12V в силиконовом корпусе.
По размеру эта светодиодная лампочка немного больше, чем галогеновая. И кому то может не понравиться, как выглядят плафоны в выключенном состоянии, но мне показалось нормально. Ниже на фотографиях вы можете увидеть, как выглядит плафон с галогеновой лампой и светодиодной.
А когда люстра включена, вы по любому не увидите, светодиоды горят или галогенные лампы.
Стоит ли менять галогеновые лампы на светодиодные лампы?
Итак, подведём итог все проделанной работе. Итого на модернизацию люстры я потратил 2053,50 руб. (17 LED ламп по 80 руб. + доставка 100 руб. + источники постоянного тока 593,50 руб.) и пару часов работы. И теперь моя люстра стала энергосберегающей и светит нейтральным белым светом, как я и хотел. Для меня решающим фактором стал цвет, а другим может понравиться экономичность (25,5 Вт в сумме для светодиодов против 340 Вт для галогенок) и время жизни светодиодов (30000 часов для светодиодов против 4000 часов для галогенных ламп). Но учтите, что галогеновая лампа 20 ватт светит примерно в два раза ярче, чем светодиодная лампа 1,5 ватт (300-440 люмен для галогеновых ламп 20 ватт против 150-230 люмен для светодиодных ламп 1,5 ватт). Если яркости не хватает, можно использовать более мощные лампы, например, 2,5 ватт, но физический размер таких ламп будет больше. Это нужно учитывать, т.к. лампа должна поместиться внутрь плафона.
Это интересно: Урок по Arduino №1 — подключаем, настраиваем, мигаем одноцветными и RGB-светодиодами
Применение
Несмотря на то, что галогенные лампочки уступают в эффективности светодиодным и люминесцентным источникам света, они пользуются популярностью. В частности, лампы с диммерами 220 В легко заменяют стандартные лампочки накаливания.
Галогенные устройства применяют в качестве освещения для автомобилей. Такой источник света идеально подходит для этой сферы, поскольку обеспечивает высокую светоотдачу, длительность эксплуатации, стойкость к перепадам напряжения, имеет небольшую колбу. Галогенные светильники применяют также в прожекторах, рампах, для освещения при проведении фотосъемок и видеосъемок. Они используются в шелкографии и флексографической печати, при сушке материалов, отличающихся чувствительностью к ультрафиолету.
Перепады напряжения
Перепады напряжения влияют не только на срок службы галогенных ламп, но и на их световую эффективность. Так, падение напряжения на 5% приводит к уменьшению количества света приблизительно на 15% и ощутимому изменению температуры цвета. Так же неблагоприятен и рост напряжения. Для 12- вольтовой галогенной лампы повышение напряжения на 1 В (то есть на 8%), приводит к сокращению срока службы на 60%.
Из всех современных источников света галогенные лампы обладают наиболее качественной цветопередачей. Кроме того, галогенные лампы отличаются большой яркостью и направленным излучением. Их, конечно, только условно можно назвать энергосберегающими, тем не менее, по сравнению с лампами накаливания они имеют в несколько раз большую световую отдачу и удвоенный срок службы.
Все галогенные лампы условно делят на две больших группы: лампы низкого напряжения (низковольтные) – до 24 В и лампы сетевого напряжение – 220 В. Кроме этого, галогенные лампы различаются по конструкции и назначению.
Что нужно учитывать при подключении галогенных ламп
Длина выходного провода 12 В не должна превышать 2 м. При большей длине возможно возникновение потерь тока, отчего яркость ламп станет ощутимо ниже.
Во избежание перегрева трансформатора его следует располагать минимум в 20 см от любых источников выделения тепла. Избегать стоит и расположения трансформатор в полостях, объем которых составляет менее 11 литров.
Если же ввиду технических причин установка трансформатора в нишу небольших размеров оказывается неизбежна, суммарная нагрузка на устройство должна находиться на уровне до 75% от максимально возможного значения.
Ну и напоследок:
схема управления низковольтными галогенными лампами не должна включать в свой состав диммер (поворотный выключатель для плавного изменения яркости света).
При работе с такими источниками освещения корректность работы устройства нарушается, вызывая сокращение срока службы ламп.
на сайте:
1. Линейные галогенные лампы
Это самый старый тип галогенных ламп, которые были созданы еще в 60-х годах прошлого века. Лампы представляют собой кварцевую трубку с выводами с обеих сторон. Нить накала поддерживается в лампе с помощью специальных кронштейнов из проволоки. Лампы при своих небольших размерах имеют очень приличную мощность – 1 – 20 кВт. В помещениях такие лампы не используются из-за очень высокой яркости и большой потребляемой мощности. Основная их область применения – прожекторное освещение. Существуют современные линейные галогенные лампы заливающего света, которые используют не только в наружном, но и во внутреннем освещении. Эти лампы отличаются повышенной ударопрочностью.
Линейная галогенная лампа
Лампы выпускаются стандартной длины. Наиболее популярны галогенные линейные лампы длиной 78 и 118 мм. Большинство линейных галогенных ламп требуют обязательного горизонтального размещения в пространстве. Современные линейные галогенные лампы выпускаются двухцокольными с цоколем R7s (размещен с двух сторон лампы).
Замена ламп MR16, GU5.3
Светильники в подвесном потолке имеют две основные части:
функциональную
декоративную
Под функциональной подразумевается каркас и зажимы. Сам процесс замены лампы, пошагово занимает 4 этапа:
отключение напряжения
Прежде всего необходимо обесточить помещение в котором будет производиться замена. Для этого отключаете автомат на контур освещения комнаты, в которой стоит светильник.
Можно конечно просто отключить сам выключатель на лампочку, но если вы далеки от электричества, то можете и не знать, что зачастую (по ошибке монтажников), эти самые выключатели разрывают не фазу, а ноль.
Фазный же провод, так и продолжает находиться под напряжением на проводах и контактах, даже после отключения света. Поэтому чтобы не рисковать, лучше все отключения делайте у себя в электрощитке.
демонтаж старой лампы
Снимаете основное стопорное кольцо, которое выступает в роли фиксатора. Для этого сжимаете два усика
и лампочка сама выпадет из корпуса, повиснув на контактном патроне.
После чего, легко вытаскиваете ее из контактов, потянув на себя (MR16) или провернув против часовой стрелки (GU10).
установка новой лампы
Перед установкой новой, обязательно сверьтесь с данными по мощности и напряжению на старой лампочке. Например у одинаковых по форме изделий напряжение питания может быть не 220В, а 12В.
А мощность должна соответствовать или по крайней мере не превышать предыдущую. В противном случае возможен перегрев светильника или перегрузка блока питания (если он предусмотрен).
Если все соответствует, втыкаете штекерные разъемы новой лампочки в контактные гнезда патрона.
все что осталось – это установить ее на старое место и зафиксировать на нем
Фиксация происходит при помощи того же стопорного кольца. Для этого опять сжимаете его ушки, вставляете в пазы и отпускаете.
Лампочка закреплена, можно включать свет. Есть модели без стопорных колец. В этом случае придется извлекать светильник из подвесного потолка целиком.
Как это сделать будет рассмотрено ниже.
У некоторых иногда возникают проблемы с крепежным стальным ободком. Он почему-то не хочет держаться и постоянно выпадает.
Происходит это из-за того, что лампа не села в светильнике на свое место. Соответственно пазы для кольца закрываются самим корпусом.
деформация корпуса светильника пружинами
пружины имеют не правильный размер и упираются сильно в корпус
подвесной потолок закреплен на слишком малом расстоянии от основного и лампа вместе с патроном упирается в штукатурку
