Трубы для котлов отопления: какие трубы лучше для обвязки котла + советы по монтажу

Опциональные элементы

Какие еще элементы может включать обвязка напольного или настенного котла?

Теплоаккумулятор

Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.

Это полезно в двух случаях:

  1. При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
  2. При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.

Теплоаккумулятор в домашней котельной.

Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.

Схема подключения теплоаккумулятора к котлу и отопительному контуру с рециркуляцией.

Гидрострелка

Гидрострелка с патрубками для подключения нескольких контуров.

В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя (например, радиаторов и теплого пола).

Температура воды в трубах теплого пола — не больше 40 градусов.

Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.

Как это возможно?

Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.

Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.

Коллектор

Отопительный коллектор.

Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.

Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров теплого пола параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.

Коллекторная разводка отопления.

Бойлер косвенного нагрева

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.

Однако у этого решения есть пара неприятных недостатков:

  • Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
  • Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.

Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.

Бойлер косвенного нагрева.

Летом циркуляция идет по малому кругу — между котлом и бойлером.

Подключение бойлера к котлу.

https://youtube.com/watch?v=owCRvUbz1CI

Дополнительные особенности дымохода для котла на твердом топливе

Нужно, чтобы его труба хотя бы на 70 см поднималась над коньком

При этом важно не закрывать ее грибком (зонтиком), иначе сажа станет оседать на ее стенках и проедать ее. Соединять сэндвич-колени и подобные им элементы стоит под углом в 45°, чтобы предотвратить опрокидывание тяги

И какую угодно шахту (газосиликатную, кирпичную или керамзитобетонную) необходимо гильзовать дымоходом из нержавеющей стали.

Канал должен быть выложен из материала с особенно высокой термостойкостью. Учитывайте, что при горении дров или угля температура отходящих газов может не должна превышать 300°C и даже значительно превышать эту отметку. Значит, требуется, чтобы стенки рукава выдерживали самый серьезный жар.

Кроме того, дымоходные трубы для твердотопливных дровяных котлов должны соответствовать следующим требованиям. Способностью противостоять негативным факторам воздействия: конденсату и высокой температуре.

Материал канала в процессе нагревания должен противостоять разрушительному воздействию влаги и содержащихся в ее составе кислот и прочих агрессивных примесей, и не выделять никаких летучих соединений.

Надежность

Ресурс работы по-настоящему хорошей системы отопления измеряется не годами, а десятилетиями, в течение которых она остается безопасной. Чтобы обеспечить столь высокую долговечность, необходимо не только грамотно организовать вывод отходящих газов, но и выбрать современный нагревательный агрегат и правильно его подключить.

Тяга

В том случае, когда она окажется недостаточной, на внутренних стенках дымовых труб для твердотопливных котлов будет оседать сажа, постепенно забивая проход и не давая таким образом газам выйти наружу в полном объеме. Если проблему не исправлять, продуктов горения будет оседать все больше, и рано или поздно настанет момент, когда они пойдут внутрь дома, что чревато отравлением жильцов.

Данное явление возникает за счет разности температур и атмосфер, когда воздух стремится в зону пониженного давления. Силу тяги можно частично повысить за счет принятия грамотных конструкторских решений, ведь она зависит от следующих факторов:

  • длина вертикального участка;
  • количество поворотов и загибов, и угол их наклона.

Их число в целом не ограничивается какими-либо правилами. Но стоит помнить о суммарной величине горизонтальных проекций всех наклонных поверхностей от оси входа из котла в дымоход (по нижней точке) до оголовка на крыше (в верхней). Сумма не может превышать двух метров. Оптимальная высота дымоотвода от колосника до оголовка — 5 м, при наличии горизонтальных участков, уклон которых доходит до 45º, высоту увеличивают на число их продольных проекций.

В общем случае, чем прямее шахта, тем лучше проходимость отходящих газов, стабильнее тяга, и наоборот

Поэтому так важно не допускать переходов под углом 90°. В исключительных случаях разрешается использование одного перехода

А горизонтальный участок должен составлять не более 1 м.

Нюансы обвязки

Несмотря на то, что обвязка подбирается индивидуально, есть несколько общих положений, которых нужно придерживаться:

  1. Котел для схем с естественной циркуляцией отопления устанавливают ниже уровня радиаторов.
  2. Основание для установки напольных агрегатов должно быть из негорючих материалов.
  3. Помещения котельных оснащаются вентиляцией и освещением.
  4. Обвязку котлоагрегата выполняют с включением коаксиального дымохода.
  5. После сборки и установки агрегата и дымовентиляционных систем устанавливают группу безопасности: контрольный манометр, клапан для сброса давления и далее воздухоотводчик.
  6. Расширительный бак устанавливают между гидрострелкой и котлоагрегатом.

Подключение настенного котла

Этот тип котлоагрегата позволяет выполнить установку на стене в кухне. Конструкционно он выполнен таким образом, что необходимая обвязка уже осуществлена заводом-изготовителем, а элементы ее поставляется в комплекте. В зависимости от разновидности агрегата, они могут быть одно или двухконтурные, поэтому число труб для обвязки может отличаться.

Обвязка настенного газового котла

Алгоритм обвязки двухконтурного газового котла:

  1. Удаляют заглушки с патрубков.
  2. Устанавливают сетчатый фильтр на обратке, для удаления грязи и взвешенных веществ.
  3. Устанавливают фильтр очистки воды от солей жесткости, его можно установить на общем вводе водопроводной воды.
  4. При обвязке настенного газового котла устанавливают запорно-регулирующую арматуру с разъемными соединениями, например, «американки».
  5. Патрубки холодной воды, располагаются с левой стороны относительно центра котла, а горячей – с правой.
  6. Выполняют подключение котла к газовой магистрали с привлечением аттестованного специалиста, окончательный допуск котла будет выдаваться представителем горгаза, после пробного пуска котельного оборудования.
  7. При обвязке двухконтурного газового котла уплотнения резьбовых газовых соединений выполняют только паклей.
  8. Устанавливают специальный фильтр на кране-отсекателе газа.
  9. Котел подключают к газовой магистрали гофрированным шлангом и накидной гайки с паранитовой прокладкой.

Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

  • Вход бойлера отопления;
  • выход бойлера отопления;
  • вход теплообменника ГВС;
  • выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

  • в сумме потеря тепла – 36 кВт;
  • потеря на 1-ом этаже – 20 кВт;
  • потеря на 2-ом – 16 кВт;
  • установлены трубы из полипропилена;
  • работа системы в режиме 80/60;
  • температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

https://youtube.com/watch?v=YB1TyD3S1YY

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

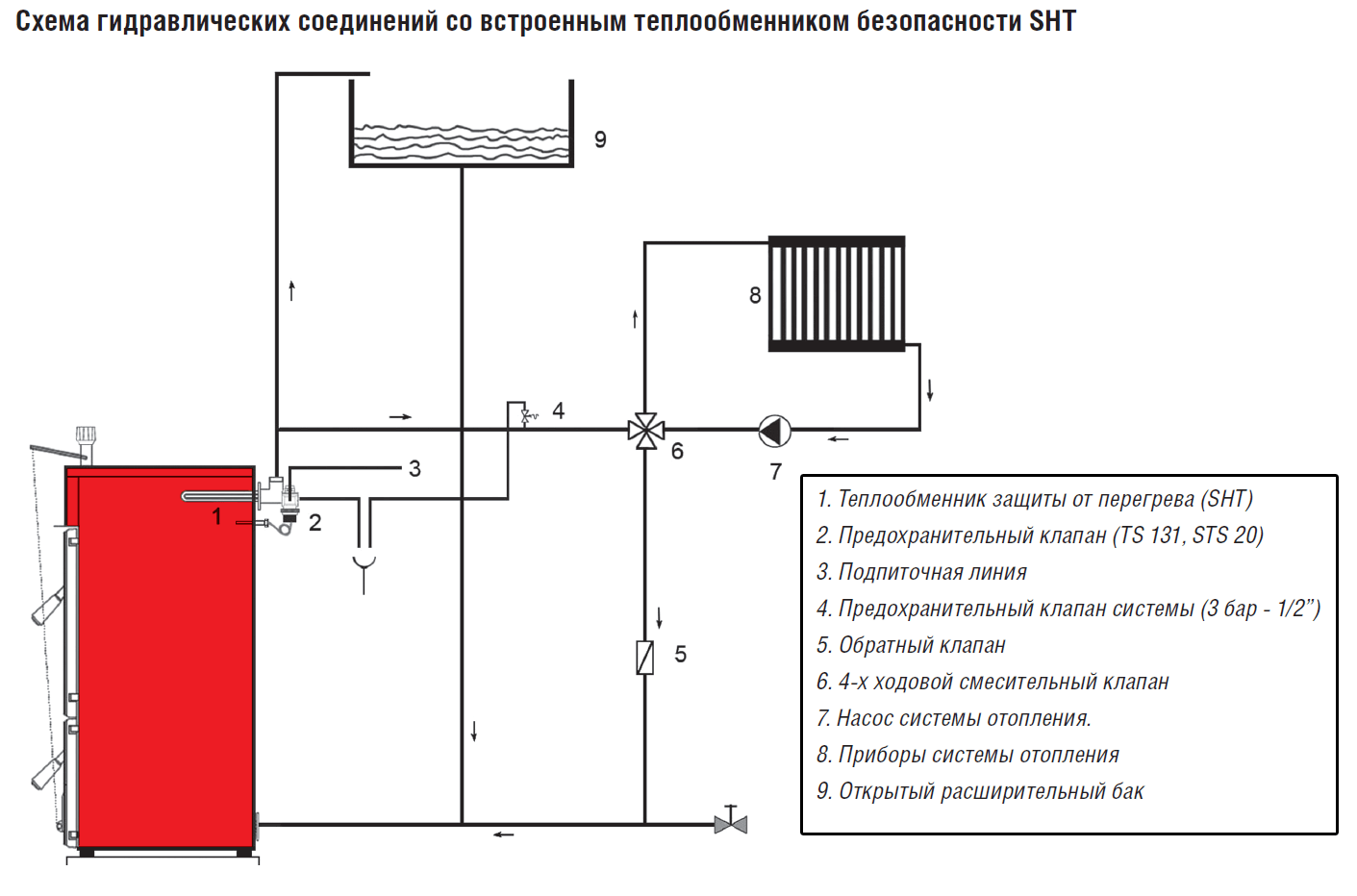

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

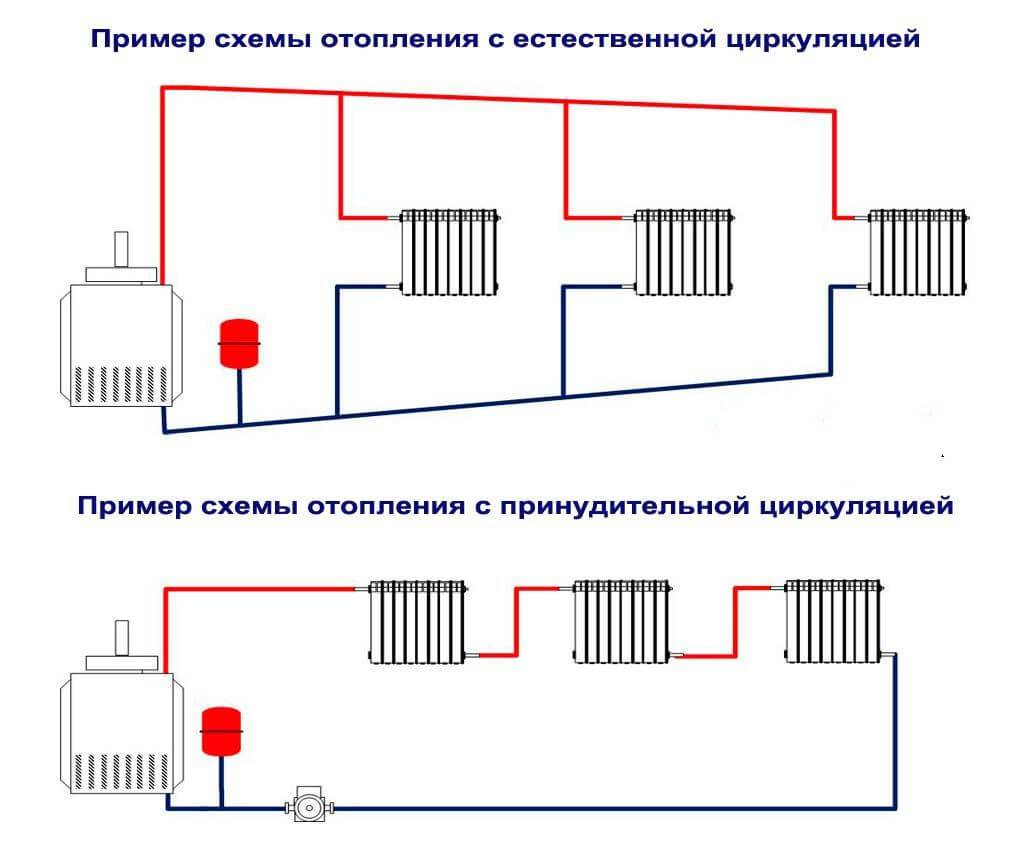

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

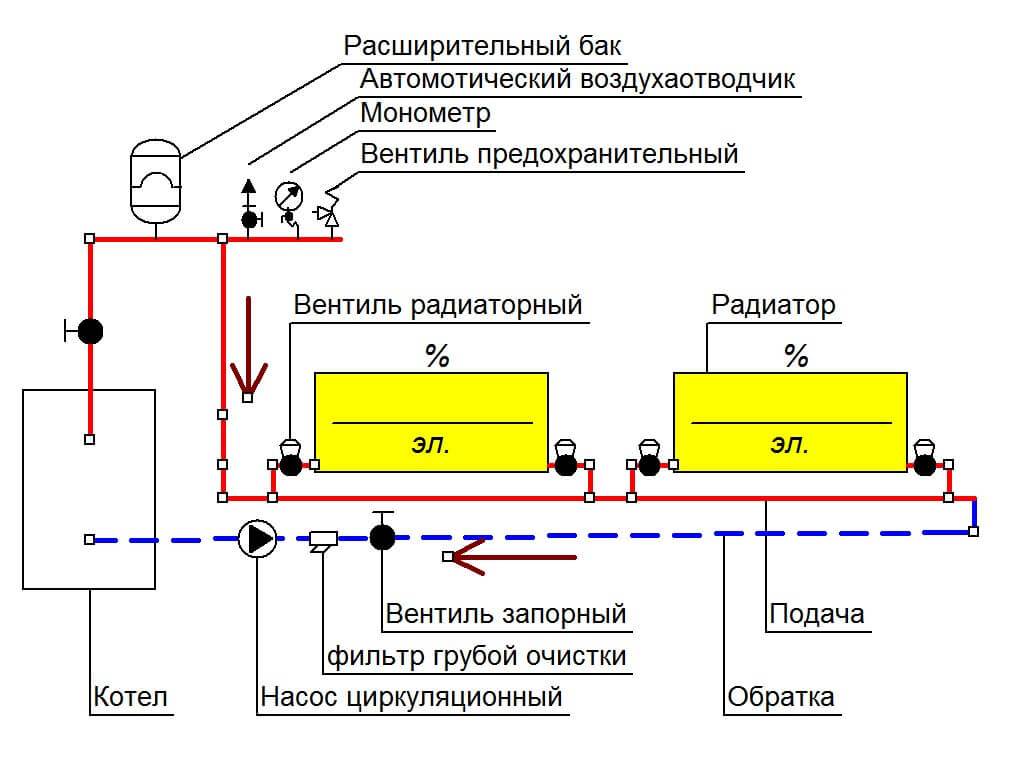

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Общие характеристики водяного отопления

Водяное отопление в котором движение осуществляется за счет разницы внутренних давлений. Нажмите на фото для увеличения.

Использование именно водяной системы обогрева имеет множество преимуществ для владельца дома. Сегодня даже печное отопление является не настолько эффективным. Водяное отопление практично, ведь котел не требует отдельного помещения, расположить его можно на кухне или в подвале (и любом другом удобном месте).

Специалисты провели расчеты, по которым выяснили, что водяное отопления является не только практичным, но еще и экономичным, ведь может обеспечить экономию топлива (если сравнивать с печным отоплением) до 20%. Самая обычная и простая система водяного отопления работает по принципу естественной циркуляции имеющегося теплоносителя.

В этом случае вода (то есть теплоноситель) может приводиться в движение без помощи посторонней движущей силы, такой как насос.

Движение осуществляется за счет разницы внутренних давлений горячих и холодных водяных масс. То давление, которое создается в главном стояке, всегда немного ниже, чем то, которое образуется в охлаждаемых стояках. Непрерывная циркуляция теплоносителя осуществляется благодаря тому, что холодная вода, которая поступает из отопительных батарей, возвращаясь в котел, вытесняет нагретую воду.

В данной статье каждый потребитель сможет получить грамотное описание общего устройства системы водяного отопления, все тонкости ее проектирования и монтажа.

Обязательные требования к системе отопления

Для поддержки в системе непрерывной циркуляции теплоносителя нужно утеплить основной стояк. Стоит ориентироваться на тот факт, что процесс перемещения теплоносителя может продолжаться до тех пор, пока система будет заполнена водой. В этом случае разница температур (холодных и горячих потоков) должна быть не меньше чем 25 градусов по Цельсию.

При желании, можно с легкостью ускорить процесс циркуляции воды. Сделать это можно путем увеличения расстояния по высоте между котлом и самими отопительными приборами. Однако стоит помнить важную деталь – минимальное удаление не может быть меньше трех метров. Именно по этой причине эксперты рекомендуют оборудовать котел водяного отопления в подвальном помещении, там же, где обычно размещают топливохранилище. Если у вашего частного дома подвал отсутствует, то котел можно разместить и на цокольном этаже, на уровне самих отопительных приборов первого этажа дома.

В этом случае необходимо попытаться сместить центр котла по вертикали ниже – приблизительно на 15-20 см от осевой линии самих отопительных приборов. Сделать это можно за счет «приямка». Практически все существующие системы водяного отопления работают по принципу естественной циркуляции воды и действуют обычно в пределах 15-30 метров. Именно на таком расстоянии и происходит падение давления воды, что расходуется на преодоление внутрисистемного трения.

Для того чтобы снизить этот показатель, нужно использовать трубы большего диаметра в самой системе, а также отопительные приборы, которые имеют широкие проходные отверстия. Схемы отопления заказываются и создаются специалистами, самостоятельно сделать проект водяного отопления практически невозможно, ведь для качественной работы всего оборудования необходимо учитывать даже мельчайшие детали.

Преимущества полипропиленовых труб и недостатки

В последнее время особую популярность на рынке строительных материалов получили PPR-трубы для отопления, которые обладают отличными рабочими параметрами.

Преимуществом их использования является тот факт, что установку можно выполнить самостоятельно в домашних условиях. Это обеспечит реальную экономию семейного бюджета.

Преимущества PPR-труб по сравнению со стальными:

  • Продолжительный срок службы.
  • Прочность, материал отличается твердостью и устойчивостью к износу абразивными частицами, которые со скоростью перемещаются в горячем тепловом носителе отопительного контура.
  • Высокие теплоизоляционные качества PPR-труб для теплоснабжения, существенно снижающих теплопотери.
  • Антикоррозийность, материал абсолютно не подвержен негативным коррозионным процессам.
  • Доступная стоимость.
  • Незначительный удельный вес.
  • Повышенные звукоизоляционные качества. PPR-материал способен заглушать звуки движущейся воды.
  • Морозоустойчивость, допустимый режим нахождения в помещении при температурах до – 15 С, при отсутствии постоянного теплоснабжения в доме, предназначенного для временного пребывания жильцов.
  • Химическая устойчивость.
  • Легкость и удобность монтажа.
  • Защита от блуждающих токов, материал не проводит электричество.
  • Гладкая поверхность нагрева препятствует накипеобразованию, трубы способны сохранять хорошую проходимость.
  • Экологическая безопасность, трубы абсолютно безвредны для здоровья человека и окружающей среды.
  • Отсутствие повышенных требований к эксплуатации и уходу.
  • Высокий эстетичный вид, хорошо вписываются в любой интерьер помещения.

Недостатки полипропиленовых трубопроводных отопительных систем:

  • Низкая температура плавления материала +160/170 С, что не позволяет их использовать в системах с высокотемпературным теплоносителем, при отсутствии систем автоматики и защиты в источниках нагрева.
  • Они также являются пожароопасными.
  • Сравнительно высокий коэффициент теплового расширения, который способен вызвать разрывы в соединительных узлах системы при пуске системы из холодного состояния.

Наиболее простым и эффективным вариантом разрешения проблемы, вызванной тепловым расширением труб, считается их армирование.

Имеется 2 ключевых метода армирования PPR-труб, которые подходят для систем отопления: с использованием алюминиевой фольги и стекловолокна. Первый вариант уменьшает линейное расширение в 2 раза, а второй – в 5 раз.

Преимущества и недостатки

Надо сказать, что системы, собранные из медных труб, наиболее близки к идеалу, поскольку они имеют многочисленные достоинства при минимуме недостатков:

  • коррозионная стойкость и долговечность;
  • способность выдерживать высокие температуры. Медь долговременно выдержит температуру среды до 300 ºС, хотя максимальная температура в централизованных системах теплоснабжения не превышает 115 ºС, а когда имеется в виду отопление частного дома, и того меньше, – 95 ºС;
  • стойкость к перепадам давления и гидроударам. В соответствии с ГОСТ Р 52318–2005 тянутая медная труба разрушается при кратковременном давлении не менее 220 МПа. Стандартные изделия рассчитаны на рабочее давление 25 МПа (250 Бар). Подобные технические характеристики медных труб позволяют использовать их в любых системах отопления;
  • малый вес по сравнению со стальными трубами;
  • высокая теплопроводность. Неизолированный медный трубопровод, проходящий через помещение, является одновременно отопительным прибором, это нужно учитывать при подборе радиаторов и принимать количество секций меньшим;
  • добротный и примечательный внешний вид;
  • пластичность. Благодаря этому свойству материала медные трубы и фитинги могут выдержать несколько циклов размораживания.

Немного о недостатках. За высокое качество и надежность систем из меди приходится платить немалые деньги, но они того стоят, поскольку прослужат столько же, сколько стоит сам дом. Данный материал пригоден не только для разводки радиаторного отопления и теплых полов, обвязка котла медными трубами также считается одной из самых долговечных.

Основные советы по установке трубы для котла отопления

Соблюдение следующих правил является обязательным

Вне зависимости от материала, из которого изготовлен ваш дымоход, рекомендуем использовать термостойкий герметик

Он поможет соединить участки магистрали между собой и не допустить выхода газов в помещение;
Очень важно, еще до установки котла, просчитать расстояния таким образом, чтобы трубы отвода шли строго вертикально. Вы можете отклониться на 1 метр по горизонтали

Большее отклонение приведет к потере тяги;
Не забудьте организовать беспрепятственный доступ к дымоходу для его периодической прочистки. Помните, что необходимо предусмотреть емкость для сбора конденсата;
Учтите, что максимальная длина трубы для отвода газов и продуктов горения – 5 метров. Увеличение длины приводит к существенной потере тяги;
Если вы планируете закрепить трубу у стены дома, не забудьте запастись креплениями и саморезами. Также позаботьтесь, чтобы конструкция была устойчивой;
Чтобы газы гарантированно выходили на улицу, труба должна возвышаться над крышей на расстояние не менее 1 метра.

Главное, о чем нужно помнить, выбирая материал для изготовления дымохода – совместимость с тем или иным видом котла. Так, для твердотопливных систем идеально подходят керамика и нержавеющая сталь. Для газовых котлов и, работающих на жидком виде топлива, свой выбор следует остановить на ФуранФлексе или так называемых коаксиальных дымоходах. Наконец, универсальным вариантом является стекло. Цена таких труб заметно выше, однако данный материал может сделать интерьер вашего дома непохожим на другие.

Схемы обвязки котла полипропиленом

Эффективную и безопасную работу котлоагрегата можно достигнуть, только в том случае, если его правильно обвязать. Существуют отличия для схем с естественной и принудительной циркуляцией, как по количеству элементов, так и по предельному давлению теплоносителя.

Естественная циркуляция

Эта самая простая схема, ее вполне можно выполнять самостоятельно. Принцип работы – энергонезависимый. Для движения теплоносителя по контуру не требуется насос, процесс использует гравитационный принцип, за счет разности температур холодной и горячей воды.

Такая схема, наиболее предпочтительна для теплоснабжения небольших по площади и низкоэтажных жилых объектов. К преимуществам схем с естественной циркуляцией отопления можно отнести:

  • Упрощенная установка и обвязка;
  • энергонезависимость, работа без подачи электроэнергии, допускается использовать аккумуляторные батареи для работы автоматики безопасности;
  • компактность котла и вспомогательного оборудования;
  • низкая стоимость обслуживания системы;
  • высокая ремонтопригодность;
  • надежное функционирование, так как в тепловой схеме отсутствует оборудование, которое может сломаться.

Система с принудительной циркуляцией

Такая система отопления применяется в домах с большими и многоуровневыми нагрузками теплоснабжения. Она позволяет управлять каждым контуром в отдельности, например, в системе ГВС, высокотемпературного отопления в радиаторах и низкотемпературного в системе “теплый пол”.

Этот вариант наиболее затратный, но при этом срок окупаемости у него не превышает 4 года, поскольку система работает с повышенным КПД в диапазоне мощности от 20 до 100 %, что способно обеспечить ежегодную экономию топлива до 30 %.

К недостаткам таких котлов относятся:

  1. Необходимость иметь надежный источник электроэнергии.
  2. Необходимость выполнение балансировки контуров нагрева.
  3. Сложная исполнительная схема теплоснабжения, требует дополнительные дорогостоящие элементы, в виде гидравлической стрелки, циркуляционных насосов, на каждый контур и запорно-регулирующую арматуру.
  4. Сложный монтаж и наладка, требует участие квалифицированной монтажной организации.
  5. Высокая стоимость.

Аварийная схема

Защитное оборудование устанавливают в энергозависимых схемах двухконтурного котла, которое должно защитить конструкцию котла при внезапном отключении электроэнергии. На практике используют несколько действенных защитных схем:

  1. Бесперебойный источник тока на аккумуляторных батареях, используемый для работы циркуляционного насоса, вентилятора и систем безопасности.
  2. Установка гравитационного контура, обеспечивающего дополнительный теплосъем тепловой энергии при остановке циркуляционного насоса.
  3. Гибридная схема с установкой бесперебойного источника тока и защитного гравитационного контура.

Схема с настенным котлом

Настенная конструкция газового котла является наиболее приемлемой для небольших жилых объектов. Для больших объектов для повышения диапазона модуляции режимов теплоснабжения объекта, возможна установка несколько таких агрегатов, каждый из которых может нести нагрузку по контурам отопления и ГВС.

Такая схема особенно предпочтительна, когда поэтажная схема отопления выполнена из отопительных приборов, работающих в разных температурных режимах: “тёплые полы” и биметаллические радиаторы.

В доме, в котором существует большая нагрузка на ГВС, в тепловую схему с настенным одноконтурным газовым котлом интегрируют внешний бойлер косвенного нагрева.

Такие схемы позволяют снять высокую температуру теплоносителя и давление среды в контуре, установленных правилами эксплуатации полипропиленовых труб.

https://youtube.com/watch?v=fKf2kG7gHvw

Критерии выбора схемы разводки

Они будут зависеть от вида сжигаемого топлива, общей площади нагрева объекта и состоянии его теплоизоляции, модели котла и его расположения.

В основном применяются одно-, двухтрубные или коллекторные схемы монтажа. И если первые две используются для агрегатов с естественной и принудительной циркуляцией, то последний способ работоспособен исключительно в насосной схеме транспортировки теплоносителя.

Однотрубный вариант соединяет одну закольцованную линию и последовательное включение в нее приборов нагрева. В двухтрубном — от котлоагрегата идут 2 самостоятельные трубы подача/обратка, к которым на подаче подключаются нагревательные приборы.

При коллекторной обвязке – обустраивается один или несколько коллекторов, к каждому нагревательному прибору прокладывают самостоятельную трубу. Она также позволяет включать «теплый пол» из полипропиленовых трубопроводов.

Несмотря на то, что коллекторная схема приводит к приличному удорожанию проекта, но зато в плане регулирования процесса теплоснабжения, она является самой совершенной. Современные тепловые схемы в странах ЕС функционируют исключительно с использованием такого варианта. Несмотря на то, что на этапе проектирования потребуется выполнять более сложные расчеты, а сборка использует больший объем PPR-труб, тем не менее, созданная система позволит выполнять тонкую по-комнатную настройку.

Критерии выбора варианта будут зависеть от конструкции котлоагрегата:

  1. Большинство заводов-изготовителей требую выполнять первый метр трубы из стали, особенно для котлов работающих на твердом топливе.
  2. Монтаж из полипропиленовых труб для агрегата на газовом или печном топливе выполняют с применением гидрострелки и коллектора.
  3. Часто газовые котлоагрегаты имеют насосы, встроенные в конструкцию устройства.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
