Какой автомат ставить на кондиционер в квартиру: выбор, монтаж и подключение защитного устройства

Что собой представляет процедура подключения кондиционера к электросети

Следует учитывать, что если рядом установлено несколько выключателей, то их работоспособность ухудшается из-за плохого охлаждения.
В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.
При этом следует ориентироваться по номерам клемм и проводов. После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Кондиционер может работать на разных мощностях, поэтому автомат защиты следует установить на линии подключения и около розетки.
Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления. Делается это напрямую в розетку.
Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Подключаем испаритель В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним. При этом допустимая сила тока может достигать 18 А.

Дифференциальный автомат

Автоматический выключатель дифференциального тока – это универсальное устройство, которое совмещает в себе функции обычного автомата и УЗО. Установка такой защиты на линию электропитания сплит-системы позволит защитить оборудование от короткого замыкания и перегрузки по току, а обитателей помещения – от возможного поражения электричеством в случае утечки тока на корпус кондиционера или пробоя изоляции кабеля.

Для бытового напряжения 220 Вольт используются двухполюсные диффавтоматы с возможностью подключения нулевого провода и фазы. Дифференциальные автоматы для сети 380 вольт имеют 4 полюса (для трех фаз и нейтрали). Номинал обозначается буквой С и цифрами, соответствующими току срабатывания. Выбор номинала для линии питания кондиционера производится аналогично обычному автомату и рассчитывается исходя из фактической нагрузки. Диффавтомат подключается в электрощит вместо обычного УЗО после автоматов ввода и электрического счетчика.

Устройство защиты от перенапряжений

Данный вид аппаратуры устанавливается для защиты кондиционера от скачков напряжения и обрыва нулевого провода, что особенно актуально для домов с устаревшей электропроводкой, частного сектора и новостроек. Данное устройство имеет два регулируемых порога срабатывания (например, нижний – 180 В и верхний – 240 В). Если напряжение в сети выходит за пределы этого диапазона, то реле автоматически отключает подачу электроэнергии на кондиционер. Устанавливать нижний порог меньше значения 180 В не рекомендуется, поскольку пониженное напряжение может вывести из строя компрессор. Если же срабатывания данной аппаратуры случаются слишком часто, то целесообразно заменить ее на стабилизатор напряжения. By : admin

Нужен ли автоматический выключатель или УЗО

Чтобы понять суть вопроса, нужно детально разобраться в предназначении этих защитных устройств:

  • Нормативный регламент по проектированию и строительству, а также ПУЭ и ГОСТ Р 50571.8 гласит: подключение УЗО зависит от опасности поражения электрическим током и вида включенного прибора в розетку. Отсюда следует, что не все розетки под кондиционер включаются через УЗО.
  • Эти УЗО ставят для предохранения людей от поражения электрическим током, когда плохая изоляция. Но все коробки модулей сплит систем сделаны из пластика, то есть от прямого касания человека к корпусу, он не сможет пострадать.
  • Особенность устройств защитного отключения заключается в том, что они не могут защитить человека от короткого замыкания: просто УЗО не успеет отключиться. Ведь из законов физики известно, что скорость тока в проводнике равна 300 тыс. км/сек, а время срабатывания любого защитного устройства, и УЗО в том числе, составляет 0,02-0,03 сек.
  • Автоматический выключатель же является защитным прибором для проводов, которые подбираются по мощности оборудования. И в случае повышенной нагрузки на сеть или короткого замыкания, автомат срабатывает и спасает тот или иной прибор от перегрева и выхода из строя.

Из всего изложенного можно сделать вывод, что установка УЗО для климатической техники не так уж и важна, а вот автоматические выключатели для защиты нужно ставить обязательно.

Соединение и подключение межблочных кабелей кондиционера своими руками

После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют  в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм2.

Суть подключения в общих чертах заключается в следующем:

  • снять переднюю панель и защитную крышку блока;
  • протянуть кабель и расположить его сбоку от модуля;
  • зачистить концы проводов, вставить в клеммы и затянуть шурупами;
  • зафиксировать кабель на выходе из блока;
  • закрыть модуль крышкой.

После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.

В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.

Устройство и принцип работы

В компактном корпусе находится механизм включения: два контакта, подвижный и неподвижный. При переводе рукоятки взвода в рабочее положение, контакты замыкаются и механически фиксируются во включенном состоянии.

Цепь, по которой протекает электроток, последовательно включает в себя два защитных устройства. Одно срабатывает при превышении установленного порога по температуре и току (биметаллическая пластина), второе размыкает контакты при коротком замыкании, а точнее при значительном превышении значения тока (электромагнитный расцепитель).

Если сила тока постепенно превышает допустимую величину (указана на маркировке автомата), пластина нагревается и механически размыкает контакты. При возникновении короткого замыкания, ток возрастает лавинообразно, и приводит в действие электромагнитный расцепитель. Для многополюсных автоматов достаточно превышения параметров хотя бы по одной линии. Отключится весь пакет контактов.

Во всех случаях срабатывания защиты, после исчезновения опасности автоматический выключатель не возвращается в исходное состояние. Для включения требуется человек.

Этапы монтажа двухблочной системы

Чтобы система работала без проблем, нужно правильно выполнить все этапы монтажа.

1. Монтаж начинайте с разметки под монтажную панель внутреннего блока сплит-системы. К намеченному условному прямоугольнику — месту посадки внутреннего блока, нужно приложить монтажную планку или монтажную панель, выровнять их с помощью уровня и наметить места сверления. После этого следует сверлом Ø 8 мм высверлить отверстия глубиной не менее 32 мм, забить в них дюбели, приложить к стене монтажную панель, снова проверить правильность монтажа уровнем и закрепить металлическую основу саморезами с пресс-шайбой.

Длина бура берется в зависимости от толщины стен, диаметр бура (~ 45 мм) должен соответствовать сечению для прохода коммуникаций. Просверлите отверстие и вставьте гибкую трубку для защиты стен и трубок.

3. Далее позаботьтесь о страховочных ремнях: работа переходит на наружную стену. Нужно закрепить кронштейны для установки наружного блока. Для этого нанесите разметку под крепления и высверлите отверстия для болтов длиной не менее 100 мм с дюбелем под сверло Ø 12 мм. Приложите кронштейны к месту монтажа и закрепите их болтами.

Установив наружный блок на кронштейны, зафиксируйте его при помощи болтов Ø 8–10 мм с гайкой и шайбой.

4. Замерьте длину фреоновой магистрали. Для этого прикладываем рулетку к внутреннему блоку и пропускаем её через образованный канал коммуникаций к месту подсоединения на внешнем блоке, оставляя запас не менее 10 см. Отрежьте труборезом медную трубку необходимой длины, обработайте её от заусенцев римером, установите конусную гайку и завальцуйте на самом крае.

Края трубок до самого соединения должны быть заглушены изолентой.

5. Отщёлкнув переднюю крышку внутреннего блока кондиционера, открутите заглушку для подключения кабеля, соединяющего внутренний и наружный блоки. Подав кабель через монтажное отверстие, подключите провода к индивидуальным клеммам по схеме, которая изображена рядом с клеммной коробкой (или в паспорте кондиционера). Соберите всё в обратной последовательности.

Внимание! Внутрь не должны попадать пыль и грязь: это может спровоцировать замыкание и возгорание

Обмотайте магистраль, используя виниловую изоляцию.

Проведите объединённую магистраль сквозь отверстие в стене. Старайтесь не слишком сильно и не слишком часто изгибать трубки. Под соединительной трассой прокладывается дренажная трубка таким образом, чтобы не было застоя конденсата или обратного тока — направление «только вниз». Установите внутренний блок на монтажную панель на стене. Убедитесь, что блок прочно и надёжно сел на крепление и выставлен строго горизонтально.

Аналогично подключите магистраль и электрический кабель к наружному блоку кондиционера.

7. Используя вакуум-насос, произведите заполнение фреоновой магистрали в течение 15 минут. Для этого соедините гибким шлангом сервисный насос с вакуум-насосом с помощью четырёхходового клапана, с которого нужно снять крышку.

При достижении заданных значений разрежения отключите вакуум-насос, откройте на 1/4 клапан на 10 с и проверьте трассу на герметичность с помощью мыльного раствора в местах соединений. Отсоедините шланг вакуум-насоса от системы.

Если длина магистрали превышает 7 м, придётся выполнить дозаполнение контура фреоном.

Внимание! Убедитесь, что все элементы соединены надёжно, иначе возможна утечка жидкости!

8. Изолируйте все коммуникации на улице виниловой лентой, закрепив пластиковыми хомутами. Используя шестигранный ключ, откройте сервисные краны на наружном блоке кондиционера и запустите фреон в магистраль. Установите крышку наружного блока кондиционера, закрепив её винтами. Выровняйте с уклоном вниз дренажную трубку и закрепите её к кронштейну с помощью пластиковых хомутов.

Внимание! В реверсивных моделях дренажный патрубок вставляется в наружный блок через отверстие в нижней панели, после чего подключается к линии отвода конденсата

Заделайте отверстие в стене, зафиксируйте и закройте все коммуникации в помещении и на улице декоративным коробом и включите кондиционер в розетку. Проверьте, как работает пульт, прислушайтесь к шумам. Если всё нормально — вы установили свой кондиционер.

рмнт.ру

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера

https://youtube.com/watch?v=lW7wjQICPOM%3F

Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Какой кабель нужен для подключения сплит-системы

Провод для кондиционера должен быть из электротехнической меди и трехжильным (фаза, ноль, защита). Для маломощных сплит-систем менее 3 кВт достаточно сечения 1,5 мм2, при мощности 3-5 кВт необходимо сечение 2,5 мм2. Устройства кондиционирования до 8 кВт подключаются кабелем 4-миллиметрового сечения.

Широко распространен надежный силовой кабель марки ВВГ, имеющий стандартную ПВХ-изоляцию. Его срок эксплуатации достигает 30-ти лет. Маркировка читается по специальным условным обозначениям. Первые две буквы «В» расшифровываются как изоляция внешняя и внутренняя из поливинилхлорида. «Г» имеет обозначение отсутствия брони.

Кабель ВВГ под кондиционер нужно укладывать таким способом, чтобы обеспечивалась не только безопасность, но и эстетичность. Для коммуникаций, скрытых в стене, удобен плоский кабель ВВГ-П. В стены, покрытые гипсокартоном, провод укладывают в гофротрубе. При этом лучше использовать ВВГ нг, обеспечивающий стойкую негорючесть оболочки.

Первый способ

Прежде, чем приступить к подключению изделия к сети, необходимо проложить кабели от испарителя к наружному модулю:

  • прокладываем провод, который будет соединять два блока;
  • проводим отдельную линию к электрощитку для мощных систем, в состав которой входит кабель и автомат защиты от перегрузки;
  • средней мощности устройства подключаются напрямую через обыкновенную розетку.

Последний вариант для подключения кондиционера применяют в определенных случаях:

  • мощность изделия невелика;
  • климатическая система оконного или мобильного класса;
  • в квартире установлена сеть достаточной мощности;
  • временное расположение агрегата;
  • к этой линии нельзя подсоединять другие бытовые приборы.

Надо учитывать, что работа кондиционера происходит на разных режимах, мощность его варьируется от минимума до максимального значения, поэтому на линии подключения обязательно устанавливается отдельная защита.

Каждый производитель перед отправкой изделия в продажу прикладывает к ней инструкцию, в которой вложены:

  • схема работы изделия;
  • принципиальная схема подключения — общая;
  • электросхема подсоединения внешнего и внутреннего блока.

Имеется аналогичная информация и на поверхности корпуса выносного блока и крышке испарителя, но она наносится изнутри. Это существенно упрощает самостоятельное подключение любой системы кондиционирования в домашних условиях.

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

Существуют причины, которые не допускают подключение любой системы кондиционирования к электрической сети квартиры или загородного дома:

  • старая проводка, где использовалась алюминиевая проволока;
  • сечения проводов слишком маленькое — они не выдержат нагрузки;
  • состояние проводки требует срочную ее замену;
  • нет качественного заземления, элементарной защиты от перепада напряжения.

Системы кондиционирования — довольно нежные устройства, поэтому их надо подключать только к исправной электросети, чтобы не тратить семейный бюджет на очень дорогой ремонт.

4 Розетка для мобильного кондиционера

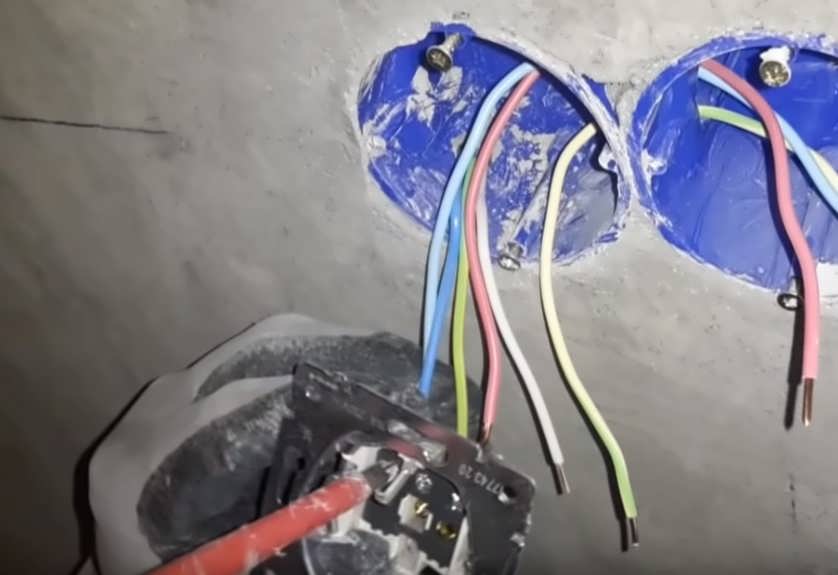

Для подключения мобильного или небольшой мощности кондиционера необходимо приобрести трехжильный кабель ВВГ с поперечным сечением 2,5 мм², трехжильный провод ПВС на 1,5 мм², розетку с заземлением и вилку. Если в электрическом щитке нет свободного автомата, то его тоже следует купить.


Кабель фиксируется раствором в канале

Затем собирается соединительный провод ПВС с вилкой, а второй конец подсоединяется к кондиционеру. Для этого снимаются панель и защитная крышка, ослабляются винты клеммы, поочередно вставляются зачищенные концы провода и надежно затягиваются.

На место устанавливаются крышка и панель. Чтобы проверить правильность всех соединений, проводится тестовый запуск агрегата. Для этого включают электрический автомат и кондиционер. Прибор желательно проверить на всех режимах работы.

Нет смысла отдельно защищать каждую розетку

Во-первых, это дорого, а во-вторых — нецелесообразно. Общие розетки рассчитаны на разную мелкую бытовую технику, их лучше объединять в группы, защищаемые единственным автоматом.

Если вдруг сломается какая-либо техника, Вы сразу это увидите. Например, если коротит электрочайник, то при нажатии на кнопку пропадет напряжение и сразу будет понятно в чем причина.

Согласно требованиям РЭС, в частном доме или квартире должен стоять по крайней мере один автомат. Но для большей безопасности лучше воспользуйтесь селективным методом и поставьте многоуровневую защиту:

  • I уровень: розеточные группы, освещение, отдельные потребители;
  • II уровень: вводный АВ.

«Специальные» розетки чаще всего подключают к общим группам. Тогда будет три уровня селективности:

  • I уровень: потребитель (бойлер, плита и пр.);
  • II уровень: розеточная группа;
  • III уровень: ввод.

Разница только в том, что на розеточную группу придется брать больше номинал, так как вырастит энергопотребление в пике.

Кроме автомата сеть обязательно должна быть защищена от утечек, как минимум одним УЗО. Почему бы в таком случае на индивидуальные розетки не купить и поставить дифференциальный автомат (совмещающий в себе УЗО и автоматический выключатель).

Общие советы по выбору и монтажу

Помимо критериев выбора УЗО, существуют общие полезные рекомендации при покупке и установке этого оборудования.

Они помогут не ошибиться и сразу приобрести подходящую для конкретной квартиры или дома модель.

Игнорирование правил монтажа проводки и отсутствие УЗО в схеме электроснабжения может привести к пожару во всем доме

Советы по выбору следующие:

рекомендуется брать УЗО, которые при срабатывании отключают не только фазу, но и «ноль»;
в рамках контролируемого аппаратом контура не должно быть заземленных электроприборов;
прибор должен срабатывать при краткосрочных падениях напряжения на 50% от номинального, которые могут произойти в первые мгновения короткого замыкания;
клеммы УЗО должны быть выполнены из слабо окисляемого материала и снабжены надежной системой фиксации проводов;
преимущество при покупке следует отдавать аппаратам с функцией защиты от короткого замыкания и перегрузки;
УЗО второго уровня можно не устанавливать на безопасные группы оборудования, например, на потолочные источники освещения;
на душевые кабинки и джакузи рекомендуется устанавливать приборы с пороговым дифтоком 10 мА;
следует обращать внимание на возможность подключения к аппарату алюминиевых проводов – некоторые устройства работают с ними некорректно.

Установить правильно выбранное УЗО можно и самостоятельно. Этот процесс мало отличается от монтажа розетки или выключателя.

Важно внимательно рассмотреть схему подключения проводов и сделать так, как на ней указано

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

  1. Прямое подключение к розетке.
  2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Вариант 1

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний)

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем)

Слабые устройства, а также системы средней мощности можно подключить через розетку

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

  • климатическим системам оконного типа;
  • любым при мощной электрической сети в жилом помещении;
  • временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

  • схему работы кондиционера;
  • общую схему подключения;
  • электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

  • старая проводка с использованием алюминиевой проволоки;
  • некачественное сечение проводов, которые могут не выдержать нагрузки;
  • отсутствие заземления и защиты от перепада напряжения;
  • критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

Вариант 2

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

  • для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
  • медная проводка;
  • соответствие диаметра провода требованиям;
  • наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Соединение блоков и включение в сеть

Перед включением в розетку выполняется соединение внешнего и внутреннего блоков охладителя. Что бы правильно запитать устройство необходимо придерживаться следующей последовательности при работе с внутренним блоком:

  1. снять внешнюю панель;
  2. удалить защитную крышку с клемм;
  3. демонтировать фиксатор кабеля;
  4. проложить кабель через специальное отверстие в задней части блока;
  5. зачистить концы кабеля и затянуть их в клеммах;
  6. закрепить провод фиксатором;
  7. вернуть декоративную крышку на место.

Аналогичным образом подключается внешний модуль, у которого демонтируется защитная крышка. Перед включением в сеть обязательно проверяют правильность соединения по схеме.

Подключение электропитания к кондиционеру – общие вопросы

Современная климатическая техника универсальна, практична, ею удобно пользоваться. Покупка и установка кондиционера в квартире, подходящего по техническим характеристикам, избавит жильцов от дискомфорта, связанного с температурно-влажностным режимом, создаст в помещении здоровую атмосферу, благоприятную для отдыха и работы.

Принципиально важными особенностями устройства кондиционера с точки зрения монтажа является их конструктивное решение. Есть моноблочные приборы, состоящие из одного модуля, и мульти блочные – сплит и мульти сплит системы.

Работы по подведению электропитания к кондиционеру следующие: проводится монтаж кабеля, соединяющего внешний и внутренний блоки устройства. Второй кабель должен соединить внутренний блок кондиционера с электрощитовой или, в крайнем случае, электрической розетке. Исходя из потребляемой кондиционером мощности, его или включают в действующую электросеть, или к его внутреннему блоку подводится отдельная электролиния, подключаемая в электрощитовой посредством отдельного автомата.

Монтаж электропроводки ведут в сделанные в стене штробы, используя гофрированные рукава или посредством использования специальных декоративных коробов.

Способы подключения кондиционера

По мере увеличения потребляемой мощности электроприбора его подключение осуществляется с помощью вилки и розетки, через индивидуальный кабель к электрощиту, или к трехфазной электросети. Первый способ – самый простой, поскольку не требует никаких подготовительных работ и не подразумевает установки отдельного автоматического выключателя для кондиционера.

Однако данный вариант подключения применим только для:

  • оконных и мобильных кондиционеров;
  • сплит-систем малой мощности;
  • вентиляционного оборудования, имеющего временное расположение.

Второй способ подразумевает подключение через отдельную линию. Прокладка индивидуального кабеля позволит разместить блоки в любом удобном месте, не ограничиваясь доступом к розетке, а также подсоединить их к электрощиту проводом нужного сечения. Однако для надежной и безопасной работы сплит-системы линию питания необходимо защитить при помощи одного или нескольких специальных устройств.

Общие рекомендации по подключению

Стоит понимать, что кондиционер имеет большую мощность. Кроме этого, его отличают значительные пусковые токи. Поэтому подключать такое устройство непосредственно к сети помещения можно только при соблюдении следующих условий.

  1. Мощность устройства не превышает пары киловатт.
  2. Проводка в доме устроена кабелем сечением не менее 2.5 кв.мм, для современных сплит-систем желательно иметь 4 кв.мм.
  3. Кондиционер включается в ненагруженной ветке, там, где кроме него нет других мощных потребителей.
  4. На линии подключения кондиционера должен обязательно присутствовать защитный автомат с током 20А.

В отдельных случаях можно подключить кондиционер временно, до обустройства необходимой инфраструктуры сети питания с оптимальными характеристиками.

Нужен ли автоматический выключатель или УЗО

Защита электрических коммуникаций в зданиях от коротких замыканий и перегрузок осуществляется автоматическими выключателями. Безопасность для здоровья и жизни человека от возможной утечки тока осуществляет устройство защитного отключения (УЗО). Этот низковольтный аппарат не защищен от сверхтоков, поэтому его устанавливают совместно с автоматом. Также существуют дифференциальные автоматические выключатели, в состав которых входит УЗО и автомат.

Что рациональнее установить: дифавтомат или УЗО с автоматом? Итак, дифференциальный выключатель займет два модуль-места на щитке (более дорогие – одно), а УЗО и автомат – три. Для экономии места на распределительном щитке, безусловно, предпочтение отдается автоматическому выключателю.

Что касается электромонтажных работ, то дифавтомат установить несколько проще, чем увязать пару УЗО плюс автомат.

Неполадки в электрических сетях удобнее диагностировать при наличии УЗО. В этом случае каждое из устройств срабатывает независимо друг от друга. Дифференциальный выключатель не сможет выявить конкретную причину сбоя, так как показывает диагноз без срабатывания модулей. Здесь приходится анализировать каждый диагноз по отдельности.

Если говорить о ремонте, то в паре УЗО и автоматический выключатель производят замену одного вышедшего из строя элементов. Это гораздо экономнее, нежели менять дифавтомат полностью.

Установить УЗО с автоматом будет дешевле на 1000 руб., чем дифференциальный автоматический выключатель. Однако специалисты советуют при прокладке одной линии выбирать второй вариант, который наряду с надежностью экономит место на щитке. Розетка под бытовой кондиционер средней мощности также устанавливается с автоматом.

При подключении нескольких кондиционеров или других бытовых приборов – преимущество на стороне УЗО, которое обслуживает одновременно по 2-3 линии.

Подсоединение сплит-системы  к сети необходимо проводить внимательно и безошибочно. Если нет уверенности в знаниях электротехники и достаточного опыта, то следует обратиться к помощи профессионалов.

Монтаж розетки для кондиционера

Определившись, где должна быть точка подключения и выбрав модель, можно приступать к монтажу розетки для кондиционера. Первое – убедитесь, что электросеть обесточена. Для этого нужен индикатор. Сечение провода минимум 2 мм. Не применять алюминиевую проводку, при высокой мощности она нагревается, нельзя напрямую подключать к металлическим элементам электрических цепей. Это приведет к окислению контактов. Используйте медные электропровода. Для деревянных стен допускается установка только накладных или наружных моделей.

Фактическая высота розетки должна соответствовать принятым нормам. Нужно правильно измерить расстояние от пола, потолка и окон. В качестве точки отсчета используйте центр, а не границы контура. При штробировании глубина и ширина должна быть больше габаритов кабеля на 1-2 мм.

Для работ нужен штроборез, дрель-перфоратор, насадка для формирования ниши в стене, изолента, термоусадочная лента. Во время обработки бетонных или кирпичных поверхностей будет много пыли, мебель рекомендуется закрыть пленкой или временно убрать из зоны монтажа.

Порядок установки

Порядок установки розетки для кондиционера содержит следующее:

  1. Сделайте штробы и отверстие.
  2. Установите проводку.
  3. Зачистите концы проводов на 0,5-1 см.
  4. Для скрытых моделей ослабьте винты фиксации в монтажном отверстии стены, для накладных и наружных – снять заднюю крышку.
  5. Закрепите очищенные провода (фаза, ноль, заземление) в соответствующих клеммах.
  6. Проверьте надежность соединения.
  7. Установите корпус в стену, закрепить.

Кстати, рекомендуем полезную статью про домашние растения, которые обязательно нужно выращивать дома, чтобы очищать воздух.

С помощью индикаторной отвертки проверьте наличие электрической цепи. Корпус должен надежно крепиться к стене, при возможных резких рывках вилки он остается на месте.

Уставновка розетки для кондиционера своими руками

Решившись устанавливать розетку для кондиционера своими руками, перед подключением в сеть нужно соединить внутренний и внешний блок сплит-системы. Для этого выполняются действия в указанном порядке:

  1. Снять наружную панель.
  2. Демонтировать кабельный фиксатор.
  3. В отверстие, расположенное на задней поверхности охладителя, установить кабель.
  4. Зачистить и затянуть в клеммах концы кабельного провода.
  5. С помощью фиксатора прикрепить провод.
  6. Установить декоративную крышку.

Когда приходится прокладывать для кондиционера отдельную линию, нужно помнить о нескольких важных рекомендациях:

  • между соседними проводами расстояние не менее 3 мм;
  • укладывать провод можно в вертикальной или горизонтальной плоскости;
  • соединения проводятся с помощью болтов или клемм.

Подключение УЗО, автомата

Подключение обогреваемых полов к электропроводке выполняют через автоматический выключатель, устройство отключения. Причем номинальный отключающий дифференциальный ток составляет не больше 30 мА, а для ванных комнат – 10 мА.

В конструкциях, где используется большое количество нагревательных кабелей с большой силой тока и мощностью, параметры УЗО отличаются от указанных. Какие именно, указано в ПУЭ.

При подключении устройства и автомата иногда делают ошибки, вот часто совершаемые:

  • соединение заземления и нейтрали после УЗО;
  • неполнофазное подключение;
  • соединение заземляющего и нулевого проводника в розетке;
  • подключение второго устройства с объединением нулей;
  • неправильное подключение нулевого провода;
  • несоблюдение полярности и другие.

Практика показывает, что многие марки теплых полов дают большие потери тока, и монтажники не рекомендуют установку устройства, так как после этого система будет постоянно отключаться. Но это в корне неправильно, ведь речь идет о безопасности людей.

Это интересно: Электроплита сама выключается: что делать?

Автоматический выключатель

Данное защитное устройство в обязательном порядке должно быть установлено в электрощите, к которому будет подключен кабель от кондиционера.

Автоматический выключатель защищает аппаратуру от короткого замыкания и перегрузки по току, а для владельца квартиры он становится защитой от:

  • пожаров;
  • ударов электрическим током;
  • неисправности электропроводки.

В отличие от своего предшественника – предохранителя, который нужно было менять каждый раз после срабатывания, «автомат» можно просто включить и использовать многократно.

Автоматические выключатели выпускаются на различные номинальные значения тока срабатывания: 6 А, 10 А, 25 А и более. Для того чтобы определить, какой автомат ставить на кондиционер, необходимо найти значение потребления тока в техпаспорте для данной модели или вычислить его самостоятельно, разделив мощность прибора на напряжение в сети (220 В). Полученное значение необходимо умножить на 1,5, поскольку пусковой ток компрессора выше номинального.

Подключение автоматического выключателя производится в электрощите. Как правило, на линию кондиционера устанавливают либо однополюсный выключатель в разрыв фазного провода, либо двухполюсный, который способен отключить одновременно фазный и нулевой провод. Последний вариант считается более безопасным.

В отличие от автомата, устройство защитного отключения (УЗО) срабатывает не на короткое замыкание, а на утечку тока, которая происходит в случае пробоя изоляции или отсоединения одного из проводников и попадания его на корпус электроприбора. В этом случае человек, прикоснувшийся к проводнику, находящемуся под напряжением, может получить серьезную травму или ожог. Однако установленное в сети УЗО моментально срабатывает даже при малых утечках (10 мА или 30 мА, в зависимости от номинальной мощности потребителя), которые не являются опасными для человека.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
