Правила расположения розетки под кондиционер: выбор оптимального места для установки

Подключение к сети

Как говорилось выше, существуют три варианта подключения к сети: скрытый, открытый и через распределительную коробку. При каждом варианте будут свои правила и инструкции:

Через распределительную коробку.

Вилка и розетка не нужны. Обязательно надо рассчитать общую мощность приборов и нагрузку на сеть. Данный метод используется редко, поскольку он малоэффективен и связан с рисками перегрузок сети.

Скрытый метод.

Используется во время ремонта. Необходимо проштробить стены и сделать специальные отверстия в них. Туда укладываются провода. Один конец отводится к коробке, а другой – к розетке. В конце все отверстия заделываются так, чтобы их не было видно. Выполняется чистовая отделка. Электророзетку монтируют в непосредственной близости от аппаратуры. Скрытый метод отличается надежностью и безопасностью. Минус в том, что его можно организовать только на этапе ремонтных работ.

Открытый метод.

Организуется в отремонтированном помещении. Кабель прокладывается по стене, вдоль плинтуса. Провода прячут в короб, который декорируют или маскируют.

Во всех перечисленных вариантах главное – ответственный и внимательный подход к работе. Только в таком случае розетка будет установлена правильно, а сплит-системы заработают исправно.

Таким образом, исправность работы кондиционеров напрямую зависит от выбора розетки и качества ее установки. Следует тщательно рассчитать мощность оборудования. Если к розетке подключаются кроме кондиционера другие приборы, необходимо сопоставить полученный результат расчетов с параметрами розетки. Только тогда подключенное оборудование прослужит долго, а его работа не вызовет перегрузки электросети.

Подводка электропитания к кондиционеру

Добрый день. Подскажите, пожалуйста, по правильной подводке электропитания к кондиционеру. В целом, хотели остановить свой выбор на одном из монтажников кондиционеров, но смущает следующий факт, остаются следующие вопросы: 1. Сейчас в квартире работают опытные электрики. Они говорили, что питание к кондиционерам должно подводиться, как правило, к правому нижнему углу (если смотреть на внутр.блок кондиционера). Аналогично читал в интернете. Но этот монтажник сказал, что не страшно, но по-правильному- питание должно быть подведено к левому нижнему углу внутреннего блока. Обсуждали неинверторы. Но и про инверторы он говорил аналогично. Подскажите, все-таки как правильно? 2. Второй вопрос по той же теме. Этот монтажник сказал, что если у конкретной модели кондиционера будет выпущен просто провод, то он этот провод соединит с электропроводкой, оставленной электриками (это будет выполнено под внутренним блоком). При этом соединение будет выполнено скруткой, «правильной скруткой». С применением клемм- можно, но это хуже. Если же у конкретной модели кондиционера будет провод с вилкой, то необходимо будет обрезать вилку, и провести аналогичные действия. Меня это также смутило. По-моему лишние соединения проводов- это плохо. Потом, обрезание вилки, возможно, повлечет к снятию с гарантии кондиционера. Он ответил: что это скорее надуманно, чем реально такое происходит. Потом, я вроде читал, что во внутреннем блоке кондиционера есть плата или что-то, куда можно напрямую подключить электропитание, и это как раз находится с правой стороны, и в этом случае как раз не потребуется использование провода кондиционера и не будет дополнительных соединений. Подскажите, кто прав? В целом, данного монтажника кондиционеров посоветовали, в остальных вещах был уверен, на все вопросы ответил, но вот эти моменты по электропитанию вызывают сомнения. Спасибо большое!

Мастеров онлайн: 293 Заказов в неделю: 1 504 Предложений в сутки: 910

Добрый день. 1. Лучше подводить к левому нижнему углу. Некоторые модели инверторов имеют подключение питания к наружному блоку к клеммной колодке. 2. Обычно делается скруткой. С гарантии не снимут. Напрямую на плату в принципе также возможно подключить.

Провод электропитания выходит в одном пучке с 2- мя медными трубками и гофрой дренажа в левом нижнем углу. А далее, где нужно соединить провод, туда его и протянут внутри блока. Главное, чтобы хватило длины провода. Есть модели, где провод должен идти не к внутреннему, а внешнему блоку на улицу. Поэтому сначала нужно решить вопрос с моделью кондиционера, а потом уже прокладывать провода. Или монтажник должен бросить дополнительный провод между блоками, чтобы потом можно было сделать нужную коммутацию. Кондиционер подключается напрямую без вилки. С гарантии при этом он не слетает. Но это не касается стиральной и посудомоечной машины. Там подсоединять напрямую нельзя.

На данном этапе вообще не следует за это заморачиваться! электрикам главное подвести кабель примерно к месту установки внутреннего блока и оставить побольше запаса, а далее монтажники кондиционеров будут штробить стену, ложить трассу, вместе с ней доведут кабель питания до нужного места.

Электрик и монтажник сказали верно. Насчет гарантии — могут не принять кондиционер по гарантии при сдаче товара. А в остальном гарантийное обслуживание остается в силе и с отрезанной вилкой.

1. Правая сторона, однозначно. 2. Никаких дополнительных соеденений быть не может, тем более скруткой ( край — пайкой ), а еще хуже отрезать вилку у нового, гарантийного кондиционера. Пусть этот монтажник, извените за прямоту, у себя в доме все вилки отрежет и соеденит на скрутки с изолентой. такие места, вообще-то нагреваются, если он не вкурсе.

Электрики должны вывести в идеале к левому нижнему углу кондиционера.Не всегда желания сходятся с реалями.Помните о том что разные кондиционеры имеют подключения или к нар.блоку или к внутреннему.Дабы вы купите кондиционер,где питается наружный блок,то попросите чтоб электрики провели и к нар.блоку питание и к внутреннему.Линию питания лучше кидать отдельно от фреонопровода,да и по снипу это правильно.

Всё зависит от модели кондиционера, тут возможны варианты. На счет вилки не очень понятно, вообще в кондиционере существует клеммник к которому можно подключить торчащий из стены оставленный электриками кабель, а провод с вилкой соответственно демонтировать. Зачем отрезать вилку и делать скрутку лично мне непонятно.

голоса

Рейтинг статьи

3 Соединение блоков между собой

Электрическая схема сплит-системы включает в себя монтаж электропроводки между двумя блоками кондиционера. После монтажа сразу приступают к их соединению между собой. Для этого используется медный провод с тремя жилами и сечением 2,5 мм². Желательно применять кабель с разноцветными жилами, чтобы не ошибиться. В противном случае определять нужную жилу придется с помощью тестера. Алгоритм действий следующий:

  • просверливается перфоратором монтажное отверстие в стене;
  • снимаются передняя панель и защитная крышка блока;
  • кусок кабеля протягивается сквозь отверстие в стене;
  • концы каждой жилы зачищаются, вставляются в соответствующие клеммы, винты затягиваются отверткой;
  • панель и крышка устанавливаются на место.

Возможности бытовой электросети

Чтобы не случилось беды, нужно знать возможности домашней бытовой электросети и содержать в порядке ее составные части. Необходимо помнить, что если в квартире установлены розетки советского периода, то они, как правило, рассчитаны на максимальную нагрузку 6 А. Современные розетки европейского типа выпускаются в двух вариантах – на ток до 10 А и на ток до 16 А. Часто бывает, что старые советские розетки заменяют розетками европейского стандарта. Это допустимо, если сечение проводов способно выдержать указанный ток. В противном случае, при большом токе квартирная проводка может нагреваться. Неясные вопросы успешно решит дежурный электрик жилищно-коммунального хозяйства.

Подключение кондиционера к сети

Перед подключением сплит-системы к электросети следует ознакомиться со схемами и спецификациями на узлы прибора и проанализировать состав стен. Затем нужно осмотреть существующую систему электроснабжения, замерить поперечное сечение входящих кабелей и протестировать выбранную трассу специальным детектором.

Существует несколько способов подключения кондиционера к электросети. Если линия проводки для мощного электроприбора не была предусмотрена заранее, придется прокладывать сети и устанавливать розетки после проведения капитального ремонта.

Удобнее всего подключить розетку в распределительной коробке помещения. Но это становится возможным только в том случае, если электропроводка, идущая от этой коробки к электрическому щитку квартиры или частного дома, может выдержать максимально возможную нагрузку всех подключаемых электроприборов.

Другой способ предполагает прокладывание новых линий электропроводки. В этом случае нужно проштробить стену, проложить новый кабель в пластмассовой гофрированной трубе и подключить его к распределительной коробке. Если глубина штроба составляет больше 2 см, кабель можно прятать в стену без гофротрубы.

Гофрированная труба (гофротруба) – это труба с переменным поперечным сечением, в которой есть толстостенные и тонкостенные участки, придающие ей жесткость и гибкость одновременно

Штроб может проходить горизонтально или вертикально, но по диагонали он располагаться не может. Это противоречит основным строительным регламентам.

На основании проекта обустройства линий можно заблаговременно определить места вывода электрической сети, в т.ч. и для климатической техники. Если же нет возможности штробить стену, электропроводку можно проложить открытым способом.

В этом случае провода прячутся в специальный пластиковый кабель-канал, который закрепляется на стене шурупами. Этот способ наименее трудоемкий и затратный, но пластмассовый канал может нарушить внешний вид комнаты.

Спрятать шнур, тянущийся от бытового кондиционера к сетевой розетке, можно в пластмассовом коробе любого цвета и формы в зависимости от особенностей интерьера комнаты

Если ни один из этих способов не походит, можно присоединить устройство через шлейф к розетке, питающей технику с меньшей мощностью. При этом шлейф тянется от гнезда рядом с кондиционером до самой точки электропитания. Но нужно проверить возможности розетки. Если сеть не справится с нагрузкой, провода сгорят.

Подключение сплит-системы к сети электропитания с помощью вилки и раннее установленной розетки является наиболее простым способом. Для этого не нужно выполнять электромонтажные работы, поэтому с таким подключением может справиться любой человек.

Этот вариант монтажа выбирают для:

  • сплит-систем небольшой мощности (до 4 кВт);
  • кондиционеров, встроенных в окно;
  • кондиционеров, которые были установлены в комнате на короткое время.

Но лучше проработать расположение климатической техники и розеток под нее заранее. Это позволит проложить более надежные провода к тем розеткам, от которых будет питаться в будущем кондиционер.

Монтаж розетки для кондиционера

Определившись, где должна быть точка подключения и выбрав модель, можно приступать к монтажу розетки для кондиционера. Первое – убедитесь, что электросеть обесточена. Для этого нужен индикатор. Сечение провода минимум 2 мм. Не применять алюминиевую проводку, при высокой мощности она нагревается, нельзя напрямую подключать к металлическим элементам электрических цепей. Это приведет к окислению контактов. Используйте медные электропровода. Для деревянных стен допускается установка только накладных или наружных моделей.

Фактическая высота розетки должна соответствовать принятым нормам. Нужно правильно измерить расстояние от пола, потолка и окон. В качестве точки отсчета используйте центр, а не границы контура. При штробировании глубина и ширина должна быть больше габаритов кабеля на 1-2 мм.

Для работ нужен штроборез, дрель-перфоратор, насадка для формирования ниши в стене, изолента, термоусадочная лента. Во время обработки бетонных или кирпичных поверхностей будет много пыли, мебель рекомендуется закрыть пленкой или временно убрать из зоны монтажа.

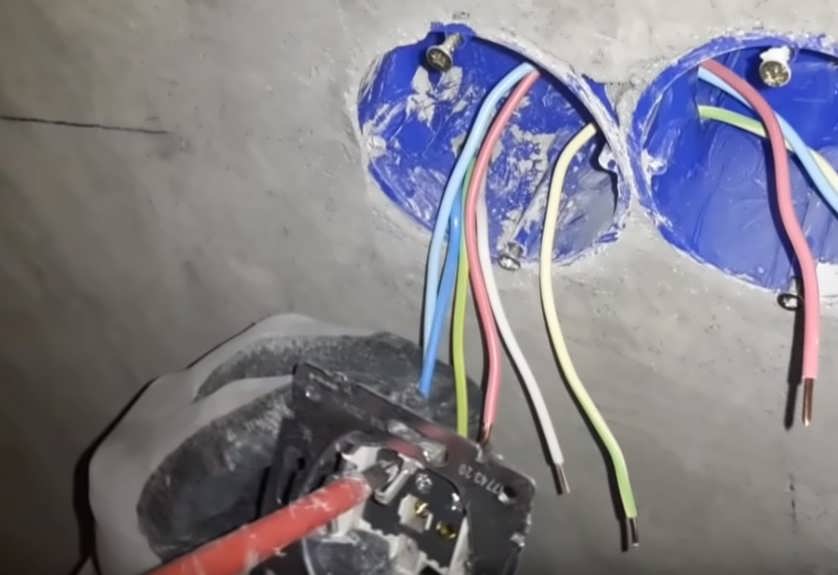

Порядок установки

Порядок установки розетки для кондиционера содержит следующее:

  1. Сделайте штробы и отверстие.
  2. Установите проводку.
  3. Зачистите концы проводов на 0,5-1 см.
  4. Для скрытых моделей ослабьте винты фиксации в монтажном отверстии стены, для накладных и наружных – снять заднюю крышку.
  5. Закрепите очищенные провода (фаза, ноль, заземление) в соответствующих клеммах.
  6. Проверьте надежность соединения.
  7. Установите корпус в стену, закрепить.

Кстати, рекомендуем полезную статью про домашние растения, которые обязательно нужно выращивать дома, чтобы очищать воздух.

С помощью индикаторной отвертки проверьте наличие электрической цепи. Корпус должен надежно крепиться к стене, при возможных резких рывках вилки он остается на месте.

Уставновка розетки для кондиционера своими руками

Решившись устанавливать розетку для кондиционера своими руками, перед подключением в сеть нужно соединить внутренний и внешний блок сплит-системы. Для этого выполняются действия в указанном порядке:

  1. Снять наружную панель.
  2. Демонтировать кабельный фиксатор.
  3. В отверстие, расположенное на задней поверхности охладителя, установить кабель.
  4. Зачистить и затянуть в клеммах концы кабельного провода.
  5. С помощью фиксатора прикрепить провод.
  6. Установить декоративную крышку.

Когда приходится прокладывать для кондиционера отдельную линию, нужно помнить о нескольких важных рекомендациях:

  • между соседними проводами расстояние не менее 3 мм;
  • укладывать провод можно в вертикальной или горизонтальной плоскости;
  • соединения проводятся с помощью болтов или клемм.

Розетка для кондиционера

Сегодня поговорим о том, нужна ли розетка для кондиционера, и как он подключается к электросети.

Большинство бытовых кондиционеров составляют настенные сплит-системы, которые работают от электросети. Для того чтобы была возможность его «обесточить», необходимо осуществлять его подключение через розетку или автоматический выключатель. Если устройство неинверторного типа и холодопроизводительность его до 4 кВт («семерка», «девятка», «двенадцатый»), то его можно подключать в розетку. По сути можно подключать через нее и инверторные кондиционеры до 4 кВт, но при этом желательно соблюдать фазировку.

Подключение сплит-системы к розетке

Чаще всего, когда приобретается небольшой кондиционер для квартиры или дома с завершенным ремонтом, то используется розетка ближайшая к нему. В этом случае нет смысла удлинять и куда-то далеко вести провод.

Это выглядит так, что из внутреннего блока наращивается кабель до точки подключения (обычно где-то внизу), на него устанавливается вилка.

Иногда пользователи устанавливают розетку непосредственно вблизи внутреннего блока, что тоже выглядит не всегда хорошо.

Но если ведется ремонт в помещении, и вам нужно предусмотреть точку питания для кондиционера, то рекомендуем отказаться от всяких вилок-розеток, а провести отдельную линию из электрощита вне зависимости от мощности устройства. При этом установить на него отдельный автомат. В этом случае у вас не будет расположено лишних проводов и вилок на стенах, а питающий кабель будет надежно защищен. Для того чтобы определить место подводки кабеля для будущего кондиционера, лучше обратиться к мастерам или посмотреть рекомендации по подведению кабеля питания. Там же вы найдете габариты внутреннего блока, которые также пригодятся, если вы захотите всё же установить розетку вблизи блока.

Важно учитывать: если вы не знаете к какому блоку будет подключаться электропитание, то во время укладки «трассы»  необходимо оставить дополнительный кабель между блоками

Какие требования предъявляются к розетке для сплит-системы

  • не следует к одной точке с кондиционером подключать другие энергоемкие устройства;
  • желательно чтобы было заземление;
  • провода для розетки должны соответствовать нагрузке, (надежнее медный провод);
  • провода должны быть защищены автоматом.

Почему маломощные кондиционеры можно включать в розетку, а большие нельзя

Более мощные кондиционеры больше потребляют электроэнергии, а соответственно создают большую нагрузку на проводку. «Семерки», «девятки», «двенадцатые» потребляю от 0,5 до 1,4 кВт электроэнергии.

Такую нагрузку выдержит даже старая советская проводка. А вот устройства «восемнадцатые» и мощнее требуют больше «киловатт». В таком случае для них необходимо обеспечить более надежное подключение через щитовую.

Что собой представляет процедура подключения кондиционера к электросети

Следует учитывать, что если рядом установлено несколько выключателей, то их работоспособность ухудшается из-за плохого охлаждения.
В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.
При этом следует ориентироваться по номерам клемм и проводов. После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Кондиционер может работать на разных мощностях, поэтому автомат защиты следует установить на линии подключения и около розетки.
Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления. Делается это напрямую в розетку.
Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Подключаем испаритель В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним. При этом допустимая сила тока может достигать 18 А.

Какая розетка нужна для кондиционера


Главный параметр выбора – номинальная нагрузка при подключении. Рекомендуется купить модель с запасом мощности минимум 10 %. Номинальное напряжение 220 В, 16 А. По способу монтажа модели бывают наружными, накладными или скрытыми. Первые монтируются на поверхность стены. Используются редко, если нет возможность сделать штробы. Накладные схожи по конструкции, но рассчитаны для соединения с проводкой, выходящей из стены. Могут использоваться как временные или при невозможности формирования углубления для скрытого монтажа.

Скрытые – самые распространенные модели. Большая часть корпуса находится в стеновой нише, лицевая часть немного выступает заподлицо. Монтаж сложен по сравнению с двумя вышеописанными, но эти модели обладают лучшим дизайном, вписываются в интерьер офиса, квартиры.

Дополнительные характеристики:

  • обязательно подключение к заземлению;
  • класс защиты – IP54;
  • тип подключения – F или С.

Последний параметр зависит от конструкции вилки (штекера). Если кондиционер выпускался для стран Америки, Азии, Великобритании или Швейцарии, рекомендуется заменить штекер на стандартный европейский. Альтернатива – приобретите переходники для конкретной модели.

Модели типа «С» постепенно выходят из продаж, так как они не имеют функции заземления. Для электропитания сплит-блока нужно покупать модели типа «F».

Особенности розеток для кондиционера

Установка обычного бытового кондиционера допускает использование стандартных розеток для питания. Большинство кондиционеров в заводской комплектации имеют вилки и шнуры, но все-таки климатическая техника – это не телевизор или холодильник, поэтому об обустройстве электрических линий для нее нужно позаботиться заблаговременно.

Подобное оборудование относится к мощным техническим устройствам, которые во время работы потребляют большое количество электроэнергии.

Из-за этого нельзя подключать другую энергоемкую технику в одну розетку с кондиционером. Правильно выполненный монтаж электрики при подключении климатического оборудования к сети – залог продолжительной и эффективной работы этих приборов.

Профессиональная разработка дизайнерского проекта предполагает определение месторасположения розетки для климатического оборудования в комнате вне зависимости от ее назначения

Каждый кондиционер имеет свой показатель номинальной потребляемой мощности. Это значение необходимо брать в расчет при монтаже устройства, чтобы минимизировать риск аварии и обеспечить нормальное питание оборудования. Оно указывается в техпаспорте прибора. Но при прокладке линий электропроводки и розеток лучше брать показатели несколько выше.

Стандартные показатели мощности непроизводственного кондиционера обычно варьируются в диапазоне от 800 от 1800 Ватт. Точное значение зависит от типа климатического оборудования и площади охлаждаемого помещения. В большинстве случаев для такого оборудования будет достаточно простой штепсельной розетки с номинальной нагрузкой около 16 А.

Перед установкой розетки для кондиционера следует ознакомиться с основными характеристиками климатического оборудования, указанными в техническом паспорте прибора

Но для сплит-систем, предназначенных для охлаждения огромных площадей, такая розетка не подойдет, поскольку она не сможет выдержать нагрузки. Для мощного оборудования розетки подбираются индивидуально в зависимости от параметров мощности устройства.

Лучше всего для подключения климатической техники купить евророзетки. Они прекрасно справляются с высокой нагрузкой и отличаются длительным сроком эксплуатации. К наиболее надежным евророзеткам относятся изделия марок ABB, Legrand, Siemens, GIRA и т.д.

Соединение и подключение межблочных кабелей кондиционера своими руками

После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют  в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм2.

Суть подключения в общих чертах заключается в следующем:

  • снять переднюю панель и защитную крышку блока;
  • протянуть кабель и расположить его сбоку от модуля;
  • зачистить концы проводов, вставить в клеммы и затянуть шурупами;
  • зафиксировать кабель на выходе из блока;
  • закрыть модуль крышкой.

После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.

В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.

Особенности розеток для кондиционера

Установка обычного бытового кондиционера допускает использование стандартных розеток для питания. Большинство кондиционеров в заводской комплектации имеют вилки и шнуры, но все-таки климатическая техника – это не телевизор или холодильник, поэтому об обустройстве электрических линий для нее нужно позаботиться заблаговременно.

Подобное оборудование относится к мощным техническим устройствам, которые во время работы потребляют большое количество электроэнергии.

Из-за этого нельзя подключать другую энергоемкую технику в одну розетку с кондиционером. Правильно выполненный монтаж электрики при подключении климатического оборудования к сети – залог продолжительной и эффективной работы этих приборов.


Профессиональная разработка дизайнерского проекта предполагает определение месторасположения розетки для климатического оборудования в комнате вне зависимости от ее назначения

Каждый кондиционер имеет свой показатель номинальной потребляемой мощности. Это значение необходимо брать в расчет при монтаже устройства, чтобы минимизировать риск аварии и обеспечить нормальное питание оборудования. Оно указывается в техпаспорте прибора. Но при прокладке линий электропроводки и розеток лучше брать показатели несколько выше.

Стандартные показатели мощности непроизводственного кондиционера обычно варьируются в диапазоне от 800 от 1800 Ватт. Точное значение зависит от типа климатического оборудования и площади охлаждаемого помещения. В большинстве случаев для такого оборудования будет достаточно простой штепсельной розетки с номинальной нагрузкой около 16 А.


Перед установкой розетки для кондиционера следует ознакомиться с основными характеристиками климатического оборудования, указанными в техническом паспорте прибора

Но для сплит-систем, предназначенных для охлаждения огромных площадей, такая розетка не подойдет, поскольку она не сможет выдержать нагрузки. Для мощного оборудования розетки подбираются индивидуально в зависимости от параметров мощности устройства.

Лучше всего для подключения климатической техники купить евророзетки. Они прекрасно справляются с высокой нагрузкой и отличаются длительным сроком эксплуатации. К наиболее надежным евророзеткам относятся изделия марок ABB, Legrand, Siemens, GIRA и т.д.

Где располагать розетку для кондиционера

Где располагать розетку для кондиционера? Нет строго регламентированного стандарта, который регулирует её расположение и число точек подключения к электрической сети в конкретном помещении. Выбор определённого решения осуществляется с учётом следующих факторов:

  • особенностей дизайна комнаты;
  • где располагаются мебель и бытовая техника;
  • толщины сечения электрической проводки;
  • мощности используемых кондиционеров.

Расстояние от точки вывода электрической сети до потолка в общем случае не превышает 30 см. Высота розетки для кондиционера зависит от места установки внутреннего блока системы кондиционирования. Обычно она крепится недалеко от потолочной поверхности. Следовательно, и розетка размещается рядом с ним. В противном случае сетевой шнур будет болтаться, негативно влияя на интерьер помещения.

При установке розеток необходимо соблюдать следующие рекомендации:

расстояние между потолочным покрытием и ближайшим краем розетки не должно быть меньше 15 см;
расстояние от потолка до точки подключения составляет 30 см;
при размещении внутреннего блока кондиционера в углу комнаты, он не устанавливается вплотную к соседней стене. Между ними должно оставаться пространство – 20-25 см;
при расположении электрической розетки внизу стенового покрытия, расстояние между поверхностью пола и нижней кромкой розетки составляет 10 см

Если её разместить ниже, проводя влажную уборку, можно по неосторожности налить в разъём воды и повредить его;
точка подключения должна располагаться так, чтобы её не загораживали мебель и бытовая техника;
если планируется использовать уже имеющуюся розетку, следует проверить сечение сетевого кабеля. Он рассчитывается под определённую мощность устройства.

На какой высоте делать розетку для кондиционера

Нельзя разместить в квартире разъем электрических цепей (розетку) для кондиционера только по собственному усмотрению, на любой высоте. И хотя нет четких правил выбора места, нужно следовать нормам ПУЭ 7.1.48 — 1.50, ГОСТ Р 50571.11-96 и СП 31-110-2003. В них нет точных предписаний, где сделать розетку. Но есть критерии расположения относительно конструктивных элементов квартиры, других компонентов обустройства комнаты.

Рекомендации по выбору места:

  • от потолочного перекрытия – от 15 см;
  • от поверхности пола – от 90 см;
  • расстояние от откоса окна – 10 см;
  • удаление от газопроводов – 0,5 м.

В перечне правил есть неточности. Так, минимальное расстояние от потолочного перекрытия составляет 15 см. Но по ПУЭ оно не должно превышать 30 см. В этом случае рекомендуется расстояние от потолка отсчитывать от 30 см и более.

Для мобильного кондиционера можно использовать стандартные точки подключения в квартире. Их высота расположения относительно пола – 30 или 90 см. Первый стандарт используется в Европе, второй остался от советских нормативных документов

Важно учитывать максимальную нагрузку

Рекомендуем полезную статью о том, какой кондиционер лучше выбрать — инверторный или обычный.

Выбор места для размещения розетки под кондиционер

Хотя многие думают, что есть определенные критерии относительно выбора места, где должна находиться розетка для бытового кондиционера, но их расположение и количество не имеют совершенно никакого значения. Каждый случай предполагает рассмотрение вопросов о количестве электроприборов и их мощности, а также интерьера и локализации предметов мебели.

Вы можете установить и дальше, но в таком случае провод будет сильно портить эстетику интерьера. Может не хватить протяженности провода для подсоединения, и тогда придется решать проблему при помощи удлинителя. Длина шнура от внутреннего модуля кондиционера не более 1 м, поэтому ориентируйтесь на этот параметр. Советы от мастеров о правилах расположения розетки для бытового кондиционера:

  • идеальное расстояние от потолка — 15–30 см;
  • при локализации модуля в центральной области стены расстояние до ближайшей стены от электрического узла должно составлять минимум 20 см;
  • если расположение розетки планируется внизу стены, то расстояние от нее до пола должно составлять минимум 10 см.

Электроузел для кондиционера должен быть в свободном доступе, возле него не стоит располагать предметы мебели и технику.

Размещение розеток в квартире

Выбираем правильное место и проводим монтаж розетки под кондиционер

Главная › Кондиционирование ›

Для лучшего места размещения и удобства пользования, место для розетки под кондиционер необходимо предусмотреть еще на стадии ремонтных работ. Когда ремонт будет закончен, могут возникнуть трудности с отдельной точкой питания.

Чтобы работа кондиционера была долгой, подключение проводят в соответствии с техническими нормами. Монтаж электросети начинается с учета максимальной одновременной нагрузки на сеть.

Это значение можно найти в прилагаемых документах

Внимание нужно обращать на максимум, который может производить охладитель в рабочем режиме

Правила и требования

Обычно она находится в рамках 0,8 – 1,8 кВт., смотря какая площадь подлежит охлаждению. 16 — амперная штепсельная розетка – подойдет идеально, но только для небольших помещений.

Лучшим вариантом для холодильной машины будет монтаж отдельной точки питания. Обязательно нужно провести заземление.

Предпочтительно выбрать провода с медью

Обратить внимание чтобы они могли выдержать максимальную нагрузку, которая может поступить одновременно, и были под защитой автомата

Вы в праве разместить точку электроснабжения в другом месте, но должны при этом учитывать куда будет прятаться провод. В большинстве случаев, длина провода составляет меньше 1 метра.

Советы по расположению розетки

Основные советы по размещению и монтажу точки электросети для кондиционера:

  • высота размещения – 0,15 – 0,3 метра ниже потолка;
  • расстояние до ближней стены – больше 0,2 метра;
  • расстояние от пола – больше 0,1 метра.

Возле розетки нельзя размещать мебель или другие электрические приборы, доступ к ней всегда должен быть открыт.

Существует несколько методов монтажа сплит-системы к сети:

  1. В первом методе кондиционер подключается с помощью распределителя. Этот метод не предусматривает использование гнезда и вилки. Он возможен, если проводка выдержит всю нагрузку, которая будет исходить от приборов в комнате. Во время подключения необходимо хорошо проверить контакты. В роботе можно использовать клеммники. Данный способ используют не часто, обычно прибегают к традиционному с вилкой и шнуром.
  2. Скрытый метод. Он подходит, если в помещении ведутся капитальные ремонтные роботы. В стене с помощью перфоратора пробивают штробу, а в них улаживается кабель, тот в свою очередь соединяется с розеткой кондиционера. В итоге мы получаем красивую, а главное безопасную линию электропитания.
  3. Внешний метод. Он используется, когда система подключается после ремонта. Кабель тянется по периметру комнаты от распределителя до розетки. Прикрыть кабель можно декоративной накладкой. Для такого метода существуют гнезда накладного типа.
  4. Возможно ни один метод Вам не подходит, тогда можно подключить через шлейф к установленной ранее розетке, питающей маломощную технику. Ставим гнездо в месте возле охладителя, и тянем шлейф к точке электропитания. Сеть должна выдерживать максимальную одновременную нагрузку. Иначе существует опасность, что провода сгорят.

Не важно, какое количество розеток расположено в комнате. Также не важно их местоположение

Итоги и выводы

Главное, чтобы сеть выдержала максимальную нагрузку, исходящую от приборов. Лучшим вариантом будет отдельная линия и отдельная розетка для сплит-системы.

Помните о заземлении и подключении розетки через защитный автомат отключения. Специалисты рекомендуют использовать евророзетки, они выдерживают высокую мощность приборов.

По завершению монтажа электрического узла нужно провести первое подключение системы.

Для сохранения гарантии, подключение должен проводить мастер.

Выбираем правильное место и проводим монтаж розетки под кондиционер Ссылка на основную публикацию

Выводы

Не имеет значения, сколько гнезд в помещении и где они располагаются. Главное, чтобы они могли выдержать номинальное напряжение приборов, подключаемых в сеть. Для кондиционера нужно сделать отдельную линию. Если это не представляется возможным, то следует учесть возможности общей сети. Не забывайте о том, что шнур от внутреннего модуля кондиционера редко доходит до 1 м в длину, поэтому при расположении розеток ориентируйтесь на эту цифру.

Монтируя новое гнездо под сплит-систему, соорудите заземление. Розетка должна подсоединяться только через автомат защитного отключения. Мастера советуют отдавать предпочтение евророзеткам. Они предназначены для приборов с высокой мощностью. После монтажа электрического узла необходимо вызвать специалиста, который проводил монтаж сплит-системы, и попросить его провести пробное подключение. Только так вам удастся сохранить гарантию на прибор.

Весной и летом в частных домах, квартирах и офисных помещениях люди включают кондиционеры. Настенные сплит-системы помогают бороться с жарой, охлаждая воздух внутри здания. В результате люди обеспечивают себя комфортным микроклиматом и оптимальным температурным режимом. Однако для того, чтобы пользование оборудованием стало возможным, требуется правильная установка и подключение кондиционеров к источнику питания.

Розетка для кондиционера является необходимой деталью для подключения аппаратуры к сети. Устанавливать электророзетку можно собственными руками. Главное знать о правилах и рекомендациях по ее монтированию, о чем и пойдет речь в данной статье.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
