Какой провод лучше использовать для проводки в квартире и в частном деревянном доме?

Критерии выбора

Есть ряд характеристик, на которые стоит обратить внимание для правильного подбора проводки. Приведенные требования относятся к электросети 220 В или 380 В

Нагревательные, компьютерные и другие проводники выбираются с учетом других рекомендаций. Проводка для квартиры определяется по свойствам проводников.

Конструкция жилы

Обязательные характеристики:

• Материал жилы. В домашней электропроводке используются медные и алюминиевые проводники. Медь является более качественным, долгосрочным и надежным материалом, поэтому по рекомендациям ПУЭ именно ее нужно использовать для создания открытой и скрытой проводки.
• Конструкция жилы. Бывают одножильные и многожильные проводники. Многожильные отличаются повышенной гибкостью.
• Площадь поперечного сечения. Показывает, какую нагрузку способен выдержать проводник. Для домашней сети используется медный кабель 2,5 кв.мм. и 1,5 кв.мм. для освещения.
• Толщина изоляции. Этот показатель регулируется ГОСТ. Провод должен быть надежно защищен от внешнего агрессивного воздействия. Для бытовых кабелей рекомендуется толщина 0,6 мм (не меньше 0,44 мм.).
• Толщина оболочки. Защищает и фиксирует жилы. Для многожильных кабелей этот показатель составляет 1,8 мм, для одножильных – 1,4 мм.
• Маркировка проводника. Набор букв и цифр показывает характеристики изделия – материал изготовления жил, изоляции, завод-производитель, год выпуска, число жил, сечение.
• Расцветка жил. Бывает сплошная цветная или полосами. По оттенкам можно понять, за что отвечает та или иная жила (фаза, ноль, земля).
• Упаковка. По стандартам используется бухта или барабан. Бухты – для продаж в сетевых магазинах, барабаны – для оптового сбыта. Обязательно крепится бирка с описанием, в которой указываются марка, ГОСТ, дата выпуска, длина и количество отрезков, вес, номер барабана, знаки соответствия.

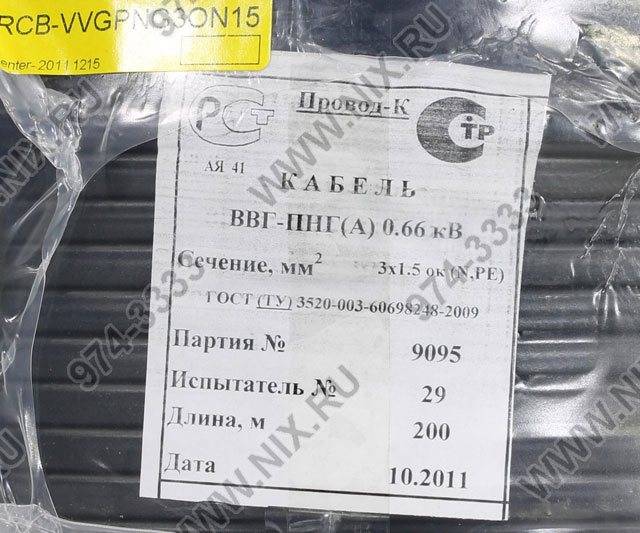

• Наличие необходимых лицензий и сертификатов. Должно быть два документа – сертификат соответствия и пожарной безопасности.
• Общее состояние продукции. Внешне кабель не должен быть поврежден, иначе он становится непригодным для использования.

Изучение этих параметров поможет при покупке лучшего кабеля для электропроводки.

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

• пониженной ценой при сопоставлении с медными проводами для электропроводки;
• облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

• пониженная электропроводимость;
• окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
• срок службы не превышает 20-25 лет;
• повышенная ломкость;
• сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

• хорошая проводимость даже после образования пленки на поверхности;
• срок службы — до полувека;
• повышенная механическая прочность;
• монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Типы проводов для электропроводки

В основном провода делятся на медные и алюминиевые. В последнее время все большую популярность получают медные кабели, потому что у них достаточно низкое сопротивление. При равном сечении медный кабель может пропустить больше тока и выработать большую мощность.

Процесс электромонтажных работ

Электрокабель с медными жилами имеет больший срок эксплуатации. Но алюминиевые изделия намного дешевле, поэтому очень часто люди отдают им предпочтение.

Многожильные провода

Также кабель для проводки можно разделить на:

• моножильные. Грубые и не гибкие, в основном их прокладывают скрытым способом. Нет необходимости их постоянно менять, они достаточно качественные и долговечные. Не допускается сгибание;
• многожильные. Мягкие, предусматривают постоянное сгибание. Достаточно эластичные, они подходят для использования в бытовых приборах, для удлинителей, переносок. Многожильные кабели применяют при прокладке электропроводки открытым методом. Поэтому для них необходимо делать двойную защиту.

Ниже подробно описано, что лучше подойдет для системы электропроводки в частном доме.

Провод ВВГ

Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.

Расшифровка аббревиатуры:

• если не указан символ А — то внутри медные провода;
• В — означает ПВХ изоляцию;
• В — наружный слой также произведён из ПВХ;
• Г — голый, указывает что провод не бронированный.

Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.

ВВГ модель

ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.

Провод NYM

Электрический провод NYM называется силовым токопроводящим, необходимым для напряжения не больше 0,65 киловатт. Устройство такого типа имеет три слоя изоляции. Она изготавливается из огнеупорного безопасного сырья. Кабель полностью соответствует ГОСТам, может прокладываться как в доме, так и в квартире.

НЮМ можно расшифровать как:

• N — изделие стандартного вида;
• Y — слой изоляции выполнен из ПВХ состава;
• M — имеет внешнюю оболочку.

Сфера использования кабеля NYM достаточно обширная. Он служит для квартирной прокладки открытого или скрытого способа. Благодаря негорючим материалам, провод NYM отлично подходит для электропроводки в частных домах, выполненных из дерева.

ПУНП кабель

Кабель ПУНП

Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.

Расшифровка ПУНП, следующая:

• П — провод;
• УН — универсальный;
• П — плоской формы.

Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.

Бронированный провод ВБбШв

ВБбШв — это силовой кабель, который необходим для прокладки с напряжением или 600 вольт, или 1000. Помимо обычного слоя изоляции, в нем есть бронированная оболочка.

Аббревиатура ВБбШв:

• В — внутренняя оболочка изготовлена из тонкого ПВХ материала;
• Бб — бронь произведена из металлических лент;
• Шв — наружный слой имеет в составе ПВХ.

Бронированная изоляция

Также нужно подчеркнуть, что в составе провода медные жилы. Их число может варьироваться от 1 до 6. В составе самих жил может быть одна или несколько проволок.

В кабеле есть расцветка для каждого провода. Это необходимо для того, чтобы при прокладке не путаться. Иногда вместо цвета, присутствует маркировка штрихами.

Элементы электрокабеля

ТПЖ могут быть:

1. алюминиевыми;
2. медными.

Минусы алюминия:

• имеет меньшую проводимость, чем медь;
• внешняя часть окисляется, и эта окисленная поверхность выдает еще более низкую электропроводность;
• проблему составляют и стыки проводников, появляется переходное сопротивление с большой величиной,
• стыки греются, проводка может перегреться и стать источником возгорания;
• переламывается на изгибах.

Алюминиевые электролинии в основном встречаются в хрущёвках, когда-то это жилье строилось как широкодоступное и временное, поэтому стоимость объекта была низкой. К тому же в то время не предполагалась нагрузка, которую мы сейчас имеем (лампа, холодильник, радиоприемник — вся электротехническая роскошь простого обывателя на тот момент).

Если нет возможности поменять алюминиевый провод, то при присоединении медного нужно учитывать, что алюминий и медь составляют недопустимую гальваническую пару. Коммутация этих двух электрокабелей происходит только при помощи клеммника, так как скрутки приведут к окислению и последующему перегреву контактов, что грозит замыканием из-за расплавления изолирующих элементов.

В электротехнике можно встретить такое понятие, как алюмедь. Небольшой удельный вес и расценки на алюминий заставили производителей двигаться в направлении разработки алюмедных проводников. В этом случае поверхность алюминиевого проводника покрывается медью термомеханическим методом (называется плакирование). Алюмедные электропровода гораздо дешевле медных, а также легче и находят применение практически во всех отраслях.

Чтобы не попасться на удочку недобросовестных продавцов и не купить провод из алюмеди по завышенной цене, достаточно просто соскоблить верхний слой ножом, либо посмотреть в разрезе

И стоит обратить внимание на маркировку — для отечественных алюмедных электроизделий введена аббревиатура АМ

Слой электроизоляции выполняется из:

1. резины;
2. полиэтилена;
3. ПВХ-пластика.

Виды кабелей и их преимущества для проводки в деревянных домах

Провод ВВГ

Самый распространенный вариант, применяемый для прокладки в электрических сетях с присутствием распределительной коробки. Различается кабель по форме, может быть плоским прямоугольным либо круглым.

В бытовых условиях применяется ВВГ-кабель с сечением от 1,5 до 5 кв. мм. Также такой проводник отличается прочностью и устойчив разрыву. Работает в нормальном режиме при диапазоне температуры ±50 градусов.

Провод NYM

Производится провод по немецким стандартам. Помимо внешней изоляции, жилы окружены и специальным наполнителем, усиливающим качества кабеля. Токоведущие жилы сделаны из медного сплава чаще всего произведены многопроволочные варианты.

Провод ПУНП

Подобный вариант приемлем для использования в домашних электросетях. Чаще всего имеет плоский профиль. Провод может быть двухжильным и трехжильным. Однако, это кабели из дешевой комплектации. Применяя их для домашнего электричества, целесообразно устанавливать на систему освещения.

Такой провод имеет некачественную изоляцию, поэтому предупредить риск возгорания проводников он не способен.

Кабель при прокладке по воздуху

Часто для организации электропитания в пристройках, сараях, гаражах, на придомовой территории кабель протягивают по воздуху. Если расстояние проводки больше 25 м, устанавливают дополнительную опору.

При прокладке кабеля по воздуху важно защитить его от внешних воздействий: ультрафиолетового излучения, перепада температур, атмосферных осадков. Эти факторы негативно влияют на наиболее часто применяемую оплетку из поливинилхлорида, и она трескается

Чтобы продлить срок службы кабеля при воздушной прокладке, его заключают в гофрированную металлическую или полиэтиленовую трубу.

Принцип укладки, и работы электрической проводки

Скрытый способ монтажа кабеля в углубления является дорогостоящим, и дорогим по сравнению с открытой системой, но при этом внешний вид стен выглядит аккуратно, а также это дает возможность выполнить дальнейшую декоративную отделку. При этом кабель защищен от механических действий, и не поддается повреждению, таким образом, срок его службы намного дольше. Чтобы сделать проводку под землей, применяют специальный кабель бронированного вида, жилы, и сечения определяются в зависимости от нагрузки, мощности, и числа фаз. Для кабеля делают траншея глубиной 80 сантиметров, насыпают подушку из песка около 20 сантиметров, а затем засыпают землей, и устанавливают опознавательные знаки, после чего яму заполняют полностью.

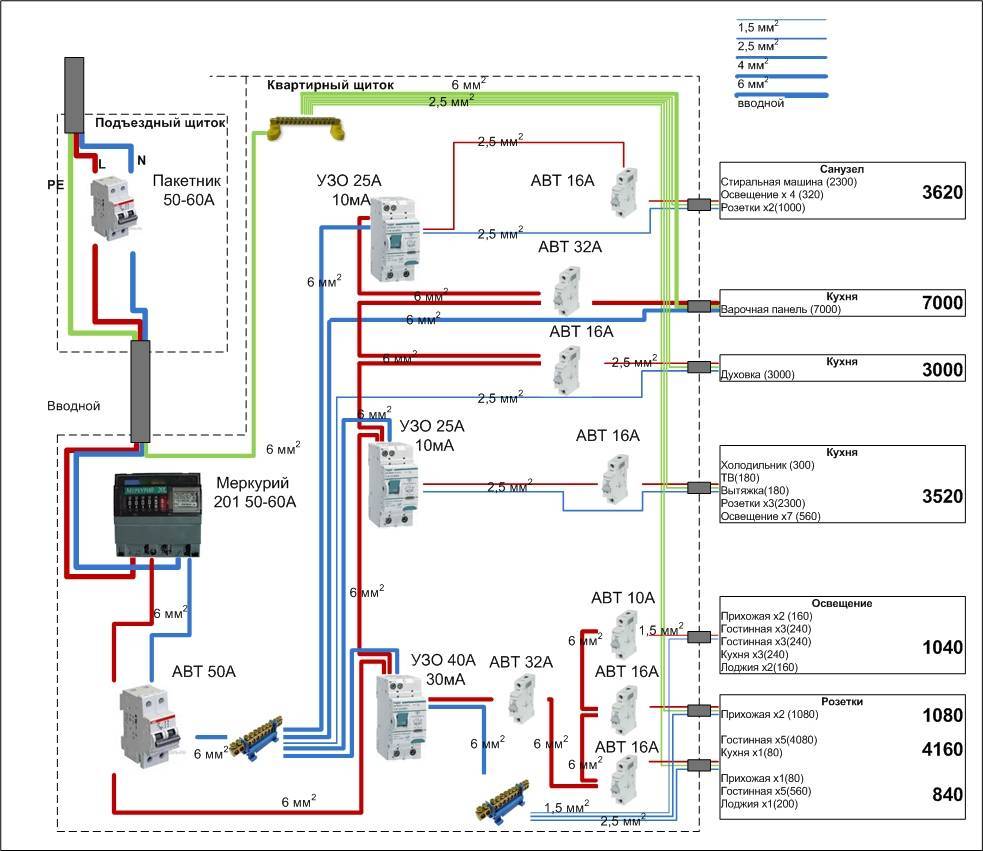

Электрический ток поступает через вводный провод на щит распределительного вида, а оттуда ко всем потребителям. Такие щиты должны иметь в наличии аварийные выключатели, которые срабатывают автоматически, элементы заземления, и другие приборы. Такая схема электрической проводки делается в многоэтажных загородных домах.

В домах из бревна такой вид выполнения работ производят в трубах из металла, согласно нормативному документу. Скрытая проводка позволяет не нарушать интерьер комнаты, а наоборот сделать его разнообразным, применяя различные отделочные материалы. Все магистрали кабелей помещаются в стальные трубы, которые прокладывают до финишного покрытия потолка, и пола. Для отведения проводки под выключатель, выполняют вертикальные углубления, в которые помещают кабель.

Перед выполнением работ, хозяин дома должен точно знать, где будут располагаться основные электрические приборы, которые обязательно требуют наличие розетки. По этой схеме выполняют всю работу, в противном случае, при переносе электрических точек, можно нарушить дизайн помещения. Поэтому вначале нужно составить план, где будут располагаться бытовые приборы, и выключатели, а затем приступать к расположению коробок, и сверлению углублений.

На участках, где планируется установка выключателей или розеток, выполняют отверстия, их прорезают дрелью со специальной насадкой, затем монтируются коробки, в которые помещают систему основного прибора. Чтобы коробки соответствовали размерам выключателя, необходимо знать виды всех приборов, и их параметры.

Также необходимо учесть, что электрическая проводка, которая сделана из трубы гофрированного вида, является сплошной, поэтому считается достаточно герметичной. Такой вид трубы используют для водопровода или газопровода. Короба, выключатели или розетки можно приобретать различного оттенка, который подходит к дизайну помещения, хотя выбор таких предметов не отличается большим разнообразием. При приобретении всех компонентов проводки, необходимо учитывать не только дизайн, но и качество всех деталей.

Оборудование для прокладки кабелей

Трехфазное устройство защитного отключения (УЗО)

Монтаж электропроводки требует грамотного выбора проводников и покупки к ним соответствующих аксессуаров. Это комплектующие, электроустановочные приборы и материалы, которые придется израсходовать во время работ. Чтобы заранее понять, сколько устройств потребуется приобрести, составляется схема с планом разводки.

К дополнительным устройствам, которые обязательное потребуется выбрать и купить, относятся:

• средства защиты: автоматические выключатели и УЗО;
• подрозетники;
• розетки, переключатели;
• кабель-каналы;
• монтажные коробки;
• гофрированные трубки;
• щиток;
• изоляция, хомуты.

Однопроволочный или многопроволочный кабель

Применяются как однопроволочные или монолитные, так и многопроволочные проводники. Определяется, какой кабель нужен для проводки, используемым оборудованием: стационарным или переносным.

Однопроволочный кабель имеет повышенную жесткость, применяется при стационарной электропроводке. В многопроволочном находятся нескольких тонких проводников, формирующих сечение жилы. При их подключении к клеммникам необходимо осуществлять их опрессовку или оконцовывание. Подобные элементы используются в труднодоступных местах и подключении переносного оборудования.

Возможно использование для домашней электропроводки и того, и другого варианта. Выбор осуществляют исходя из удобства монтажа и эксплуатации. Для скрытой проводки возможно использование одножильного провода под штукатуркой. При массовых крутых поворотах лучше использовать многожильный проводник при любом варианте проводки. Сегодня для электропроводки в квартире применяют 3-жильный однопроволочный (однопроводниковый) кабель.

Однопроводниковые элементы применяют и для ввода в квартиру. Многопроволочные кабели из-за повышенной горючести при стационарной прокладке для квартирной проводки не используются.

Расчет сечения кабеля

Площади сечения провода указаны в соответствующем стандарте. Их значение зависит от силы тока, материала ТПЖ и условий монтажа. Стоит помнить, что при эксплуатации кабеля, используя его максимальные возможности, жилы будут нагреваться до высоких температур.

Если в одном лотке использовать несколько таких проводов, то при совместном нагреве величина допустимого значения тока уменьшится до 30%.

Для того чтобы правильно посчитать сечение кабеля для домашних магистралей, необходимо посчитать общую сумму значений тока всех приборов, находящихся в квартире.

Формула для расчета имеет вид – P/V, где

• P – мощность приборов, которая указана в технических документах;
• V – напряжение в сети в 220 В.

Площадь сечения считается в миллиметрах. Например, один квадратный миллиметр алюминиевого провода может пропускать 4-6 Ампер. У медного кабеля этот показатель в пределах 10 Ампер.

Образец расчета. Имеется прибор с мощностью 4кВт. Используя вышеуказанную формулу, можно найти силу тока. 4000 Вт/220В = 18,18 А. Для того, чтобы обеспечить питание этого прибора необходимо проложить кабели с медными нитями сечением 1,8 мм2.

Лучше всего использовать значение выше и умножить полученное число на 1,5. Так получается, что наиболее благоприятный вариант для запитки этого прибора – медный кабель с сечением 2 мм2. Если используется не медный, а алюминиевый кабель, то толщина провода должна быть в 2,5 раза больше.

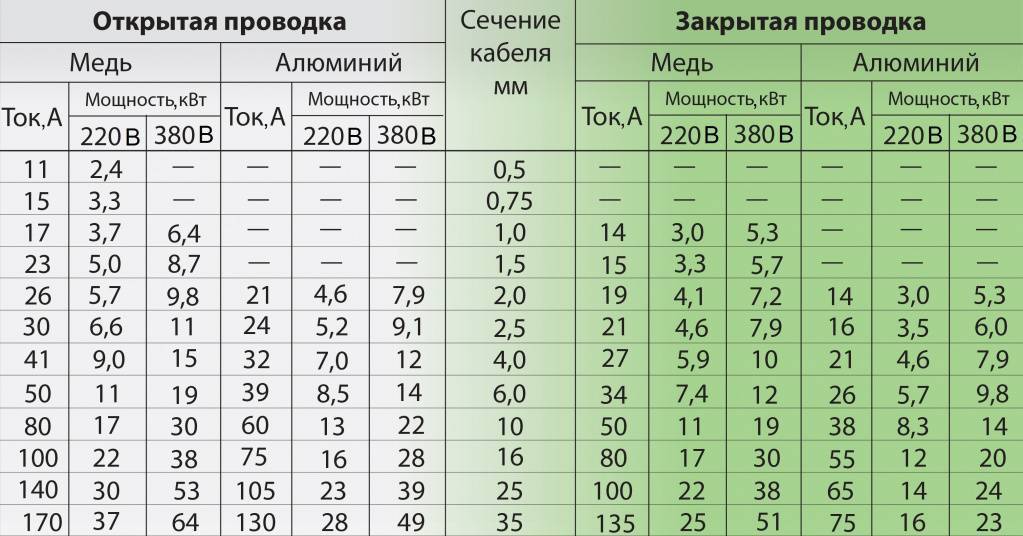

В интернете есть специальные таблицы, по которым можно подобрать сечение кабеля, не применяя формулы. Использование таблиц сильно упрощает задачу по расчету необходимого сечения кабеля. Достаточно лишь знать значения токов всех электрических приборов. При проектировании скрытой проводки табличные значения нужно умножать на коэффициент равный 0,8.

Если способ монтажа открытый, то лучше использовать провод, имеющий сечение от 4 мм2, так будет надежнее. Также предпочтительнее выбирать изделия, обладающие высокой механической прочностью.

По характеристикам сечения кабель для ввода в дом должен быть на ступень выше, чем сечение кабеля для обслуживания уже установленных электрических приборов.

В целях экономии такой кабель можно использовать лишь для ввода в дом и подключить его к клеммнику, а уже через автоматы отвести линии необходимого сечения.

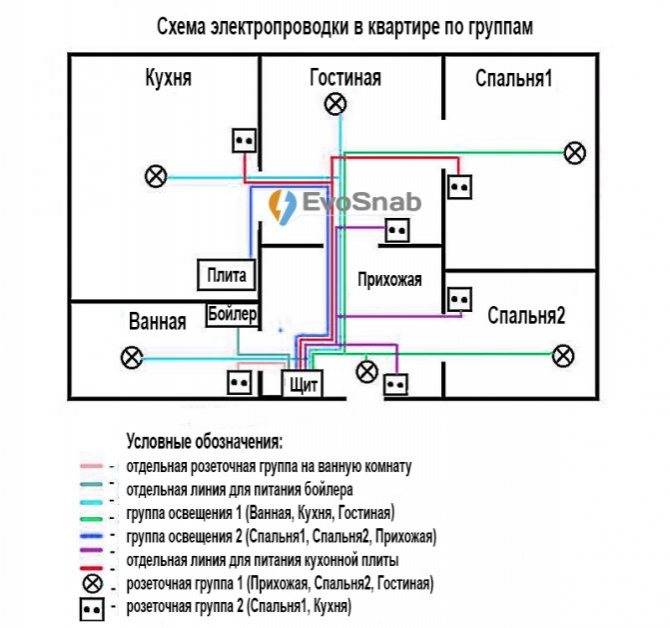

Согласно Правил устройства электроустановок 7.1.34 каждая линия рассчитывается отдельно, ориентируясь на конкретную нагрузку. Но есть варианты, которые применяются для всех жилых объектов и имеют стандартные размеры сечения.

• Кабель ВВГнгLS 3х1,5 мм2 используют для монтажа электропроводки для сооружения линий освещения. Чтобы защитить линии, автомат ставят на 10А;
• Провод ВВГнгLS 3х2,5 мм2 подходит для установки штепсельных розеток, автомат устанавливают на 16А;
• Кабель ВВГнгLS 3х6 мм2 нужен для подключения бытовых приборов большой мощности. Автовыключатель ставят на 32А;
• Провод ВВГнгLS 3х6 мм2 чаще всего применяют для ввода в квартиру или частный дом. Перед вводом лучше рассчитать реальную нагрузку. И так как мощность потребителей возрастает, то желательно взять кабель ВВГнгLS 3х10 мм2.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Необходимость применения гофры металлической для кабеля и цена проекта

При прокладывании инженерных сетей необходимо обеспечить их защиту от внешнего воздействия и обезопасить человека от случайного удара током. Раньше проводку утапливали под штукатурку, которая выступала своеобразной защитой от случайных механических повреждений провода. В случае каких либо проблем, ремонт проводки превращался в капитальное разрушение стены. Два десятка лет назад появилось универсальное и очень удобное средство для электропроводки — гофрированная труба.

Гофрозащита может быть выполнена из нержавеющей стали

Этот кожух также утапливается в специально изготовленные каналы в стене и запечатывается штукатуркой, но кабель внутри гофры свободен и может быть при необходимости извлечён из неё. При этой процедуре целостность стены не нарушается.

Крепление гофрозащиты под потолком в деревянном доме

Пожарная безопасность

Термоустойчивая гофра для электропроводки не горит, а при возникновении очага горения сжимается вокруг повреждённого кабеля и не даёт воздуху проникать к мету возгорания.
Гофрированная защита изолирует электрокабель от воды, это особенно важно для помещений с повышенным уровнем влажности.
Гофрорукав прост в монтаже и не требует особых навыков.
Цена такой защиты невысока и доступна любым потребителям.. Гибкость гофрозащиты позволяет использовать ее в любом месте дома. Гибкость гофрозащиты позволяет использовать ее в любом месте дома

Гибкость гофрозащиты позволяет использовать ее в любом месте дома

Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.

Читать далее: Как выбрать встраиваемую посудомоечную машину: главные критерии выбора и советы покупателям, рейтинг лучших моделей

Плюсы гофр для кабеля:

1. Водонепроницаемость;
2. Долговечность;
3. Стойкость к возгораниям, огнеупорность, негорючесть;
4. Сопротивляемость механическим нагрузкам, прочность;
5. Легкость;
6. Эстетичность;
7. Коррозионная стойкость;
8. Кабель, помещенный в гофру , не ударит человека током;
9. Защита кабеля от воздействий окружающей среды.

Минусы:

1. Цена. Даже самое дешевое пластиковое изделие- это дополнительные расходы;
2. Необходимость тратить дополнительное время на расчет диаметра гофры и протяжку кабеля;

Эти изделия снижают риск возгорания, если образовалось короткое замыкание

• Ее устанавливают при параллельном способе прокладки нескольких мощных силовых кабелей, а также при контакте и пересечении газовых труб, участков с повышенной температурой.
• Если повышено содержание пылевых частиц, требуется надежная герметизация, металлическая оболочка также лучше пластиковой.
• Она выдержит нагрузки при установке в глубине бетонной стяжки, при прокладке трассы в грунте.
• Такое изделие сохраняет форму, поэтому его применяют там, где необходимо обеспечить возможность замены кабельной продукции в будущем.

Для оценки проекта используют длительный временной интервал. С учетом срока службы более 50 лет и других улучшенных потребительских характеристик такая инвестиция вполне может быть экономически выгодной.

ГОСТ или ТУ?

В чём отличия кабеля ГОСТ и ту?

Любой кабель производиться по Техническим Условиям «ТУ». Если технические условия завода изготовителя соответствуют ГОСТ (гос. стандартам), то производитель имеет полное право напечатать на этикетке «ГОСТ». Вывод: — абсолютно любой кабель изготовлен по «ТУ», но не любой «ТУ» соответствует «ГОСТ».

Фрагмент сертификата на кабельную продукцию:

На сегодняшний день рынки переполнены разнообразной кабельной продукцией — различные марки кабеля с разными толщинами жил, видами изоляции. Для решения любой задачи по электроснабжению найдется соответствующий кабель.

Выбор кабеля — это довольно сложная задача

Ведь помимо видов, марок и изоляции вам придётся столкнуться с такими понятиями, как «ГОСТ» или «ту».

Что такое ТУ и ГОСТ, и в чём их отличие?

ГОСТ — это государственные стандарты, разработанные государственными структурами по стандартизации, метрологии и сертификации. Вся кабельная продукция, изготовленная по этим стандартам будет требуемого, согласно ГОСТу, качества.

ТУ — это Технические Условия, которые разрабатываются производителями, а это значит, они выводят их под определенные нужды, чтобы сделать себестоимость продукции ниже. Например, на рынке часто можно встретить кабель ВВГ 3×1,5 НГ ЛС ту, который в полтора(!) раза дешевле кабеля с маркировкой ГОСТ. Сечение медных жил у данного кабеля, гораздо меньше, если исходить из требований ГОСТа (до 40%). Также производитель, иногда может сэкономить на качестве материалов, толщине изоляции.

Не верно

говорить, что такой кабель низкого качества. Он произведен для определенных целей! Например, подойдет для организации проводки освещения. Автоматический Выключатель, который порекомендует любой электрик для этого кабеля будет номиналом 10А., а для кабеля с маркировкой ГОСТ — 16А.

Фото этикетки бухты кабеля ГОСТ 3×1,5:

Этикетка на кабель ВБШв 4×120:

Встречаются и недобросовестные производители кабельной продукции, которые используют заниженные стандарты, а этикетки продукции делают не совсем понятные, тем самым вводя в заблуждения покупателей, которые могут приобрести кабель не соответствующий необходимым требованиям. Что бы избежать попадание некачественной продукции на наши прилавки, на наших торговых объектах вся кабельная продукция проходит проверку электронным штангенциркулем. Проверку может провести продавец при Вас, чтобы Вы были уверены, что приобретаете реальный ГОСТ!

Внимание! Может быть опасно использовать кабель без маркировки ГОСТ в том месте, где должен быть кабель ГОСТ. Фото этикетки с бухты кабеля 3×1,5 ту

Нет уверенности, что этот кабель изготовлен по тех.условиям согласно ГОСТу:

Фото этикетки с бухты кабеля 3×1,5 ту. Нет уверенности, что этот кабель изготовлен по тех.условиям согласно ГОСТу:

____________ Суть:

Часто можно услышать от продавцов кабельной продукции фразу: «Вам ГОСТ или ТУ?», в данном случае нужно понимать, что под «ТУ» имеется в виду кабель без маркировки «ГОСТ».

Любой кабель производится согласно заранее прописанным «техническим условиям», которые определяют состав материалов, размеры элементов конечного продукта, также сопротивление жилы на 1 км.

Если ТУ (технические условия) соответствуют ГОСТ, то производитель вправе проставить маркировку «ГОСТ» на своем конечном изделии.

Покупайте кабель с гарантией качества в нашем магазине!

ВВГ

АВВГ

ШВВП

ПВС

АВБбШв

Абонентский кабель

РКГМ

Кабель для проводки

Поделись статьёй в соц.сетях:
