Выбираем электрический провод для наружной проводки на улице

Условия эксплуатации

В квартире и частном доме

Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.

На улице или в гараже

Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов

Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

На балконе или на крыльце дома

В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно

В саду

Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:

• Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
• Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

В бане или санузле

Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Негативные факторы для уличной проводки

На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:

1. Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
2. Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
3. Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
4. Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.

Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:

1. По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.
2. По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
3. В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.

Переработка после эксплуатации

Несмотря на длительный срок службы кабелей (от 15 до 30 лет), все они нуждаются в замене после истечения данного срока. После этого кабеля должны быть утилизированы и переработаны. Поиск проводов и их сдача на пункты приема металлолома позволяет частично решить проблему получения первичного сырья. Пункты приема принимают лом:

• бытовых;
• контрольных;
• силовых;
• специальных кабелей.

Цена за килограмм лома определяется:

• Качеством сдаваемого сырья.
• Процентным содержанием того или иного металла.
• Чистотой – количество загрязнений и окислов.
• Целостностью оболочки, а также сложностью дальнейшей обработки кабельного лома.
• Объемом вторсырья – чем больше кабельного лома сдается, тем выше цена за один килограмм.

Внутренняя проводка, типы проводов

Рассмотрим, какой кабель выбрать для проводки в доме. Ниже приведены рекомендуемые варианты, которые следует подбирать в зависимости от планируемой нагрузки и условий использования. В стандартных условиях уместно использовать медные кабели, в ряде случаев допускается (но не рекомендуется) применять алюминиевые.

Иногда сердечник делают из алюмомеди — недорогого материала, совмещающего свойства алюминия и меди.

Провода с медными жилами

Отличаются долговечностью и надежностью. Такой электропровод достаточно прочный и гибкий. Хорошо подходит для домашней линии, так и имеет компактные размеры и высокие показатели безопасности.

Преимущества медного электропровода:

• лучше противостоит коррозии;
• имеет более высокие показатели проводимости;
• значительно прочнее.

Недостатки:

стоимость выше, чем у алюминиевых.

Провода с алюминиевыми жилами

Менее безопасны и менее надежны, чем медные кабели.

Преимущества алюминия:

• неплохая гибкость, проще монтировать;
• стоимость ниже, чем у медных.

Недостатки:

• алюминиевый кабель может быстро окисляться, это приводит к перегреву окисленного места;
• ломкость, нельзя сгибать в одном месте несколько раз;
• плохо держится в винтовых зажимах.

Переработка после эксплуатации

Несмотря на длительный срок службы кабелей (от 15 до 30 лет), все они нуждаются в замене после истечения данного срока. После этого кабеля должны быть утилизированы и переработаны. Поиск проводов и их сдача на пункты приема металлолома позволяет частично решить проблему получения первичного сырья. Пункты приема принимают лом:

• бытовых;
• контрольных;
• силовых;
• специальных кабелей.

Цена за килограмм лома определяется:

• Качеством сдаваемого сырья.
• Процентным содержанием того или иного металла.
• Чистотой – количество загрязнений и окислов.
• Целостностью оболочки, а также сложностью дальнейшей обработки кабельного лома.
• Объемом вторсырья – чем больше кабельного лома сдается, тем выше цена за один килограмм.

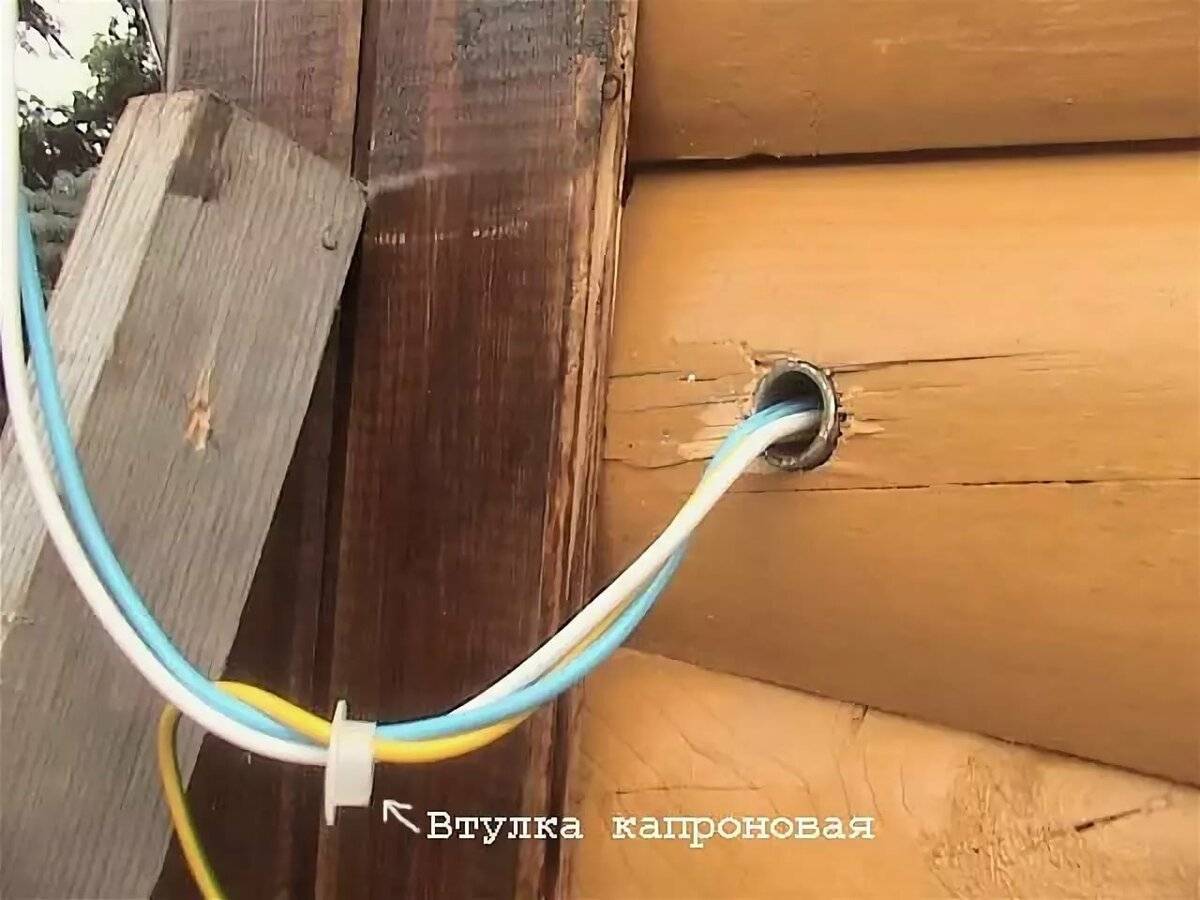

От воздушной линии электропередач к дому

Рассматриваем варианты подключений к линиям с рабочим напряжением только 220 и 380 В!

Оптимальным вариантом подключения дома к линии электропередач по воздуху является самонесущий изолированный провод – СИП

Обращаем ваше внимание: Провод СИП прокладывается только по воздуху! Для ввода в дом, прокладки по стенам используйте другие типы кабеля

Подключение к дому под землей должно производиться бронированными кабелями – АВББШВ (алюминиевый) или ВББШВ (медный). Эти кабели сконструированы именно для прокладки в земле. Они не боятся грунтовых вод и имеют защиту от механических повреждений. Экскаватор его, конечно, порвёт, а вот случайно перерубить лопатой такой кабель сложно. Какой кабель выбрать – алюминиевый или медный, решать вам. Воздушные линии делаются алюминиевым кабелем, поэтому ввод в дом от столба до щитка совершенно спокойно можно делать алюминиевым кабелем – он существенно дешевле медного.

Если вам нужно проложить кабель по стене или по крыше, используйте АВВГ (алюминиевый), ВВГ (медный) или КГ (медный). Изоляция этих кабелей не боится воздействия солнечных лучей и выдерживает низкие температуры. Если нужен гибкий кабель, то это только КГ. Если это не принципиально, то можно использовать и ВВГ, и АВВГ, которые изготавливаются с однопроволочной жилой.

Как правильно выбрать кабель?

Несомненно, качество используемых элементов сильно влияет на работу всей электрической системы. Чем выше качество, тем лучше работает электросеть, то есть без перебоев

Поэтому очень важно правильно подобрать кабель, чтобы он был надлежащего качества

В маркировке кабеля производитель всегда уточняет материал, из которого сделаны жилы, из чего выполнена изоляция.

Маркировку изделия стоит особо тщательно изучить перед покупкой кабеля. На кабеле должна содержаться следующая информация:

• марка;
• название производителя;
• соответствие ГОСТу или техническим условиям.

Размеры сечения и марка кабеля должны повторяться по всей длине наружной оплетки кабеля через равные промежутки.

Маркировка электрического кабеля содержит числа и три буквы. Первая цифра соответствует количеству жил в кабеле, вторая цифра – площадь сечения каждой жилы, третья – расчетное напряжение сети. Другие цифры обозначают класс гибкости.

Что касается букв, то первая буква – тип материала, используемого для верхней оплетки изоляции, вторая – тип провода, третья – тип материала для внутренней изоляции жил.

Если в маркировке кабеля на первом месте стоит буква «А», значит в это проводе жилы из серебристого металла, то есть алюминия. При отсутствии буквы «А» – в кабеле используются медные нити.

Тип провода обозначается буквами:

• «К» – контрольный;
• «П» – плоский;
• «Ш», «У» – установочный;
• «М» – монтажный;
• «МГ» – монтажный с гибкой жилой.

Обозначения и расшифровка внутренней изоляции жил:

• «В» или «ВР» – изоляция оплетки резиновая;
• «П» – полиэтиленовая изоляция;
• «Пв» – используется вулканизирующий полиэтилен;
• «Пс» – применяется самозатухающий полиэтилен;
• «С» – свинцовая наружная оплетка.

Изоляционный слой из резины может быть защищен поливинилхлоридной «В» оболочкой или найритовой «Н».

Образец расшифровки обозначения кабеля ВВГ 4х2,5-380. У кабеля четыре жилы из меди, каждая жила сечением 2,5 мм. Применение кабеля рассчитано на напряжение 380 В. Медные жилы изолированы оплеткой из поливинилхлорида и заключены в наружную оболочку из ПВХ.

Далее буква характеризует тип провода:

• «НГ» – огнестойкий, негорючий;
• «Б» – бронированный;
• «LS» – при плавлении не выделяет дым.

Кабели с бронированной оболочкой целесообразно использовать в тех местах, где может возникнуть механическое повреждение.

Если в маркировке присутствует буква «Э» – это значит, что между жилами есть какой-то заполнитель. Буквенное обозначение «ОЖ» — однопроволочная жила.

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

• Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
• Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
• Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием

При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

• Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
• Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
• Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
• Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
• Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.

Особенности конструкции и маркировки

Чтобы не ошибиться с выбором, важно разобраться с тонкостями маркировки и расшифровкой каждой буквы в названии изделия. Все кабеля условно делятся на две категории — одножильные и многожильные

Сама жила может быть цельной или формироваться из множества проволочек небольшого сечения. Во втором случае провод обретает дополнительную мягкость, лучше гнется и практически не ломается в случае перегиба.

При изготовлении жил, как правило, применяется два вида металла — алюминий и медь. Исключением являются специальные изделия, где допускается применение сплавов. К слову, кабель для уличной проводки СИП имеет алюминиево-стальные жилы.

Для прокладки в домашних условиях применяются провода с медными жилами, имеющими лучшие характеристики и рассчитанные на большие токи. Жилы из алюминия ранее применялись из-за дешевизны и большей доступности, но сегодня от них отказываются из-за плохой стойкости к коррозии и ломкости.

При изготовлении изоляции для проводов может применяться:

• Резина.
• ПВХ материал.
• Полиэтилен.
• Свинец и прочие материалы.

Маркировка проводов

Если материал жилы алюминий, провод маркируется буквой А. Медь является материалом жил по умолчанию и, следовательно, не отражается в маркировке.

По назначению провода маркируются так: Ш — установочный, К — контрольный, М — монтажный и прочие.

• П — полиэтилен.
• Н — негорючая резина.
• B — ПВХ.
• К — капрон.
• Пс — самозатухающий полиэтилен.
• С — свинец.
• Пв — вулканизирующий полиэтилен и прочие.

Уровень защиты кабеля:

• Б — с бронированной оболочкой.
• Г — без брони (гибкий).
• А — асфальтированный и так далее.

В дополнение к буквенному обозначению присутствует и цифровая маркировка. В ней первый символ отражает количество жил, второй — сечение, а третий — класс номинального напряжения. Если первой цифры нет, кабель имеет одну жилу.

Самонесущий изолированный провод

Провод СИП — это от двух до пяти многопроволочных алюминиевых проводников в изоляции, скрученные в жгут. Для механической прочности его нулевая жила выполняется несущей: у нее стальной сердечник, либо она выполняется из сплава алюминия повышенной прочности. Все проводники маркируются продольными цветными полосами, что облегчает их монтаж.

Существует несколько основных типов самонесущих изолированных проводов. Рассмотрим подробнее конструктивные особенности, и для каких целей их применяют.

СИП-1 (СИП-1А)

Нулевая жила не имеет изоляции. Вокруг нее скручиваются фазные проводники, имеющие термопластичную полиэтиленовую изоляцию, стойкую к действию ультрафиолета – светостабилизированный термопластичный полиэтилен. У СИП-1А нулевая жила выполняется изолированной.

СИП-2 (СИП-2А)

Отличается от СИП-1 тем, что изоляция выполняется из термостабилизированного сшитого полиэтилена. Несущая жила СИП-2А, в отличие от СИП-1, изолирована. В итоге он выдерживает длительный нагрев до 90˚С (СИП-1 — только 70˚С).

СИП-1 и СИП-2 применяются в основном для магистральных ВЛ-0,4кВ, крепление к опорам осуществляется при помощи несущей жилы. Провод СИП-1 нельзя прокладывать по фасадам зданий, потому что на неизолированной несущей жиле возможно появление электрического потенциала.

При монтаже радиус изгиба СИП-2 должен быть не более 10 наружных диаметров провода, иначе изоляция потом может лопнуть.

СИП-3

Это одножильный провод, имеющий изоляцию из сшитого полиэтилена и сталеалюминиевую жилу. Применяется для линий электропередач с напряжением выше 1000 В. Все остальные марки СИП применяются только для линий электроснабжения и освещения напряжением до 1000 В.

СИП-4

Все провода, входящие в его состав, являются несущими. Они имеют одинаковое сечение и равную механическую прочность.

Применяется для вводов в дом, а также при прокладке по стенам зданий. Для питающих линий и уличного освещения применять его нельзя.

Как выбрать электрический удлинитель

Производители большинства электрических приборов в инструкции часто советуют не подключать их через удлинитель. И это правильно, ведь на дополнительной длине провода теряется часть мощности. А если изделие некачественное, это и вовсе может привести к короткому замыканию или возгоранию шнура в результате его перегрева. Но если без дополнительных метров не обойтись, свой выбор следует основывать на приведенных ниже характеристиках.

Степень защиты

Для стандартных удлинителей существует 2 варианта степени защиты:

• IP20 – предназначены для работы внутри помещений без большого количества пыли. Оборудуются открытыми типами розеток.
• IP44 – Допускается работа в сильно запыленных помещениях либо на открытых пространствах под дождем. Такие удлинители имеют водостойкий корпус, а на всех розетках установлены защитные крышки.

Тип кабеля

На удлинителях, рассчитанных на работы с бытовой сетью, устанавливаются два типа провода:

• КГ (кабель гибкий) – предназначен для профессиональных работ. Без труда выдерживает температуру от -40° до +40°. Такой провод изгибается без повреждений и устойчив к истиранию. У него есть 2 варианта исполнения: Т – температура окружающей среды до +50°, ХЛ – до -60°.
• ПВС (соединительный провод с оболочкой из ПВХ) – рассчитан на работу при температуре выше +1°. Этот вариант почти на треть дешевле предыдущего, но он не устойчив к истиранию и со временем трескается на месте изгибов. При низких температурах изоляция разрушается при изгибании. Удлинители с таким кабелем используются преимущественно в помещениях.

Максимально допустимая нагрузка (мощность) и сечение

Показатель определяет общую мощность подключаемых приборов. Чем выше максимальная допустимая нагрузка, тем большим делается сечение проводов.

Различают 3 типа:

• маломощные – до 1 кВт, сечение 0,5-0,75 мм;
• средней мощности – до 2,2 кВт, сечение 1 мм;
• повышенной мощности – 3,5 кВт, сечение 1,5-2,5 мм.

Допустимая нагрузка указывается на корпусе. При подключении электроприборов, суммарная мощность которых превышает данный параметр, удлинитель может выйти из строя: проводка нагревается и плавится, отгорают места соединения проводов

Это часто приводит к пожарам и задымлениям, так что на нагрузку следует обращать особое внимание. Так как длинный провод создает серьезное дополнительное сопротивление, при его длине более 50 м обязательным должно быть сечение от 2,5 мм

Длина кабеля

Параметр, который подбирается в зависимости от ситуации. В доме и офисе часто используются удлинители максимум на 5 метров, в то время как для работы на строительных объектах часто требуется 20 и более метров длины кабеля

Тут важно помнить, что большая длина создает неудобства в использовании удлинителя, так что лучше обратить внимание на модели с катушкой для сматывания

При работе с длинным проводом, который используется для питания мощного инструмента, его необходимо полностью сматывать с катушки. Дело в том, что индукция приводит к перегреву кабеля, собранного кольцами. У некоторых моделей присутствует встроенная защита от перегрузки в виде предохранителей. Выбирать рекомендуется именно такие удлинители.

Заземление

Дополнительная жила кабеля для подключения заземления (если соответствующий контакт есть в розетке) выполняет защитную функцию. Она не только предотвращает поражение током при эксплуатации неисправного электроприбора, но и снижает уровень помех на оборудование, подключенное как в пределах одной сети, так и просто расположенное рядом. Такие удлинители следует покупать в том случае, когда предполагается их использование с постоянно включенными приборами, например, телевизорами или холодильниками.

Количество розеток

Этот показатель зависит только от конструкции конкретной модели. Очевидно, что от количества розеток зависит количество подключаемых приборов. Как правило, большинство удлинителей имеют от 1 до 4 розеток, но встречаются варианты с их большим количеством.

Опции

При необходимости можно выбрать удлинитель с дополнениями, вроде USB-разъемов для зарядки мобильных телефонов, кнопки включения, позволяющей обесточить приборы без необходимости вытаскивать вилку из розетки. Наличие защитных шторок будет полезным, если к удлинителю имеют доступ дети, а индикатор сети всегда укажет, течет ли электричество по проводам.

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

• Наличие стальной ленты в оболочке.
• Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
• Внешняя оболочка выполнена в черном цвете.
• Стойкость к влаге и перепадам температур.
• Ресурс — 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

• Стойкость к воде и огню.
• Соответствие международным нормам.
• Наличие разноцветной изоляции проводов.
• Удобство организации проводки на улице.
• Черная внешняя оболочка их ПВХ пластика.
• Стойкость к перепадам температур.
• Ресурс — 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

• Соответствие нормам союза электротехников Германии.
• Термостойкость и способность работать в широком температурном диапазоне.
• Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
• Сечение круглое, цвет — серый.
• Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.

Как утилизировать провод после отработки

Все кабели изготовлены из меди и алюминия. Некоторые марки содержат сталь и свинец. Цветной металл можно сдать в пункты приема и получить за него деньги. Но придется обжечь изоляцию на открытом огне.

Изолированная цветная проволока, из которой сотканы жилы некоторых марок кабелей, может быть использована для плетения брелоков и небольших украшений.

Промышленная утилизация состоит из нескольких этапов:

• кабели сортируют и нарезают небольшими кусками по 20–40 мм;
• после магнитной сепарации их рубят на специальных дробилках на кусочки размером 4–8 мм;
• после отделения металла от изоляции происходит удаление металлов и упаковка их в прессованные брикеты.

Медь и алюминий отправляют на переплавку, а изоляционные материалы утилизируют отдельно. Пластик перерабатывают на специализированных заводах.

Особенности уличных кабелей

Кабели, используемые для передачи электроэнергии вне помещения, изготавливаются из меди и алюминия. Они состоят из одной или нескольких жил, каждая из которых содержит множество проводов. Благодаря этому достигаются необходимые прочность и гибкость.

Изоляционный материал:

• полиэтилен:
• ПВХ;
• резина;
• свинец.

Такие изделия обладают улучшенными характеристиками.

Характеристики провода

Максимально допустимый температурный диапазон, в котором работает линия, находится в пределах от – 60 до + 50 °С. Срок службы проводов достигает 10 и более лет.

Такие проводники изготавливают с улучшенной изоляцией. Благодаря ей они не только выдерживают воздействие ультрафиолета и сильных морозов, но и имеют повышенный порог устойчивости к механическим повреждениям.

Элементы и устройство

Внутри кабеля находится одна или несколько металлических жил, покрытых изоляцией. В качестве проводника используются алюминий и медь. Некоторые модели имеют усиленные конструкции, дополненные стальной проволокой.

Одна жила может состоять из множества проводов небольшого сечения, либо ее изготавливают из одиночной проволоки большего диаметра.

На даче либо при необходимости протянуть линию от дома во двор к постройкам используют медные провода. Под изоляцией многожильного высоковольтного кабеля присутствует экранирующий металлический слой. Это может быть свинец, алюминий или их сплавы.

Требования по ГОСТ

ГОСТ устанавливает строгие стандарты, которым соответствуют кабели для уличной проводки.

Стандарты уличных проводов

Марка кабеля	ГОСТ
СИП	31946-2012
АВБбШв	16442-80
NYY	Кабели могут использоваться наряду с проводами ВВГ и ВВГз на напряжение 1 кВ по ГОСТ 16442-80. По конструкции, техническим характеристикам и эксплуатационным свойствам соответствуют стандартам Германии DIN VDE 0276 ч.603 и DIN VDE 0276 ч.627
ПВС	7399-97
ВВГ	16442-80
ПВ	6323-79
АПВ	6323-79

В соответствии с ГОСТ, жилы огнестойких проводов изготавливаются из медной проволоки сечением от 1,5 до 2,2 мм. Поверх них накладывается термический барьер из слюдосодержащих лент, затем экран и только потом изоляция.

Прочность при разрыве шнура должна быть не менее 60 и не более 90 Н/мм​².

Для изоляции применяются:

• поливинилхлоридный пластикат;
• полиэтилен;
• полимерная композиция без галогенов.

Огнестойкие провода изготавливаются из медной проволоки.

Номинальная толщина жилы, в зависимости от марки шнура, должна находиться в пределах от 1,5 мм до 16 мм.

Изоляционный материал должен иметь разную окраску. Причем ее цвет зависит от порядкового номера в конструкции.

Маркировка кабелей

Буквенный индекс содержит данные о металле, из которого изготовлены жилы. В нем заключена информация об изоляционном материале и защите.

Порядок маркировки:

1. Металл, из которого сделан проводник.
2. Назначение изделия.
3. Изоляция.
4. Защита.

Маркировка также содержит ряд цифр, которые указывают на количество жил и их сечение. Последняя обозначает класс номинального напряжения.

По материалу

Буква	Значение
А	Алюминий
–	Отсутствие буквы “А” означает, что используется медь

По назначению

Буква	Значение
Ш	Установочный
К	Контрольный
М	Монтажный

По изоляции

Буква	Значение
П	Полиэтилен
Н	Термостойкая резина
В	ПВХ
К	Капрон
Пс	Термопластический полиэтилен
С	Свинец
Пв	Полиэтилен высокого качества

По степени защиты

Буква	Значение
Б	Бронированная оболочка
Г	Не имеет защиты
А	Асфальтированный

Например, кабель ВВГ не содержит в маркировке буквы А. Значит, в качестве проводника используется медь. Первая В указывает на тип изоляции жил – поливинилхлорид, вторая В – на материал оболочки, защищающей весь провод. Последний символ Г предупреждает, что изделие не имеет брони и дополнительных защитных покровов.

Удлинители

Удлинители представляет собой электротехнические устройства, которые предназначены для подключения приборов и оборудования к удаленному источнику тока. Это одни из самых востребованных электротоваров, которые классифицируются в зависимости от разных характеристик, таких как максимальная нагрузка, длина шнура, наличие заземления, количество розеток и т. д. Электроудлинитель может быть маломощным (до 1 кВт), среднемощным (1-22 кВт) и мощным (от 2,5 кВт).

Отдельно стоит сказать о следующих видах удлинителей:

• Сетевой удлинитель — необходим для подключения такой сложной бытовой техники, как компьютеры, многофункциональные устройства, разно рода аудио- и видеотехника. Удлинитель с сетевым фильтром защищает эти устройства от импульсных помех и скачков напряжения, что и является его основным отличием. Внешне он обычно выглядит как пластиковый корпус с несколькими гнездами-розетками и клавишей-выключателем.
• Силовой удлинитель — электрический кабель, предназначенный для передачи электроэнергии из места ее производства к необходимому оборудованию, электрическим инструментам и приборам, если длины их собственных шнуров недостаточно. Такие электроудлинители оснащены многоуровневой системой для защиты оборудования, к которому идет ток. Силовые удлинители можно использовать как в помещении, так и на улице, они имеют большой запас прочности и могут выдерживать очень высокие нагрузки.

Бытовые удлинители могут использоваться дома, на даче, в офисе. Для их подключения необходима обычная стационарная розетка. Их длина обычно составляет от 2 до 10 метров, чего вполне достаточно для бытовых целей.

К профессиональным устройствам относятся электроудлинители на катушке, обычно использующиеся для подключения оборудования на строительных площадках. От обычных бытовых удлинителей они отличаются только наличием бобины с несколькими колодками, на которые и накручен провод. Максимальная совокупная мощность таких электрических удлинителей может составлять 3700 Вт. Катушечные модели снабжаются защитой от превышения этой мощности и разматывания, и выпускаются во влагозащищенном исполнении.

Отличным дополнением для любого удлинителя является индикаторная лампочка, которая показывает, включен ли он в данный момент или нет. А автоматический выключатель позволяет избежать перегрузок устройства.

При выборе электроудлинителей необходимо в первую очередь уделять большое внимание качеству изоляции провода, и желательно, чтобы она была двойной. Другим важным моментом является герметичность и надежность соединения в местах выхода кабеля из корпуса и соединения рядом со штепселем. Материалом корпуса удлинителей обычно является пластик или полистирол, а контакты изготавливаются из латуни

Материалом корпуса удлинителей обычно является пластик или полистирол, а контакты изготавливаются из латуни.

Леруа Мерлен предлагает широкий выбор товаров по низким ценам для жителей Москвы, а также городов Московской области: Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Жуковский, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Клин, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский и Солнечногорск. Вы можете заказать необходимые товары онлайн с доставкой во все эти города или посетить один из наших розничных магазинов в Москве и МО.

Силовой кабель для улицы

Уличная прокладка силовых марок, как правило, осуществляется двумя основными способами: в воздухе и под землёй. В первом случае производится подвешивание предварительно прикреплённого к несущему тросу изделия на особые поддерживающие опоры, располагаемые на расстоянии не более 25 м. Кабель ВВГ для улицы желательно прокладывать только в гофре, так как марка слабо устойчива к УФ. Для воздушной уличной прокладки лучше использовать СИП,который конструктивно уже содержит несущий элемент, поэтому его подвеска значительно упрощается.

Для подземного монтажа часто применяется бронированная марка ВБбШв или её алюминиевая разновидность АВБбШв, оснащаемая мощной защитной шланг-оболочкой и бронёй из пары стальных лент. Подземная прокладка небронированных марок, таких как ВВГ или провод ПВС для улицы, должна производиться только в специальных трубах или каналах-колодцах на глубинах не менее 60-70 см.
