Качественное соединение алюминиевого и медного проводов – от «орешков» до самодельных ответвителей

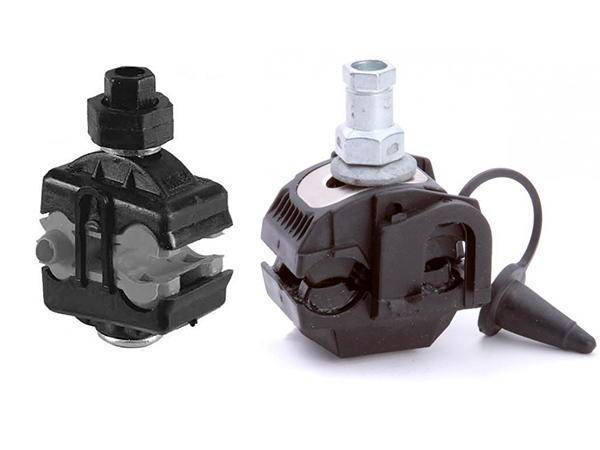

Классификация прокалывающих зажимов

Проколы для СИП бывают двух основных типов. Первый – ЗОИ (зажим ответвительный изолированный). Он, как правило, используется для соединения воздушных линий с самонесущими проводами при напряжении до 1000 В. Его принцип действия достаточно простой. Устройство надевается на нужный провод и крепится с помощью болта, который затягивается до состояния, пока не будет сорвана головка. Такой способ крепления позволяет обеспечить необходимый уровень контакта пластин с проводом без его повреждения. В результате возникнет стабильный контакт между магистралью и ответвлением. При необходимости зажим можно легко снять, открутив нижнюю головку болта, которая используется для демонтажа.

Второй тип называется ЗОЗРБ IEK. Он применяется, если необходимо организовать ответвление от воздушной линии двух проводов.

Обратите внимание! Данный тип прокалывающих зажимов имеет определенные ограничения при эксплуатации. Его следует устанавливать в местах, где нет большой влажности, чтобы исключить попадание воды внутрь. Следовательно, применять его можно только в помещениях

Следовательно, применять его можно только в помещениях.

Основное отличие второго вида изделий заключается в том, что зубцы для прокола имеются у него только для установки на магистральный провод, с проводника для ответвления придется снимать изоляцию, чтобы обеспечить надежное соединение. Вместе с тем, такой соединительный механизм позволяет в качестве ответвляющего использовать любой тип проводника, например, ВВГ (небронированный кабель с виниловой изоляцией).

Подключение кабеля к воздушной линии с помощью зажима

Использование прокалывающих зажимов для проводов

Для быстрого и безопасного ответвления изолированного кабеля используются специальные элементы – прокалывающие зажимы для проводов. С их помощью можно в короткие сроки произвести прокладку и ответвления линий электропередач напряжением 220 вольт, не снимая изоляцию с кабеля.

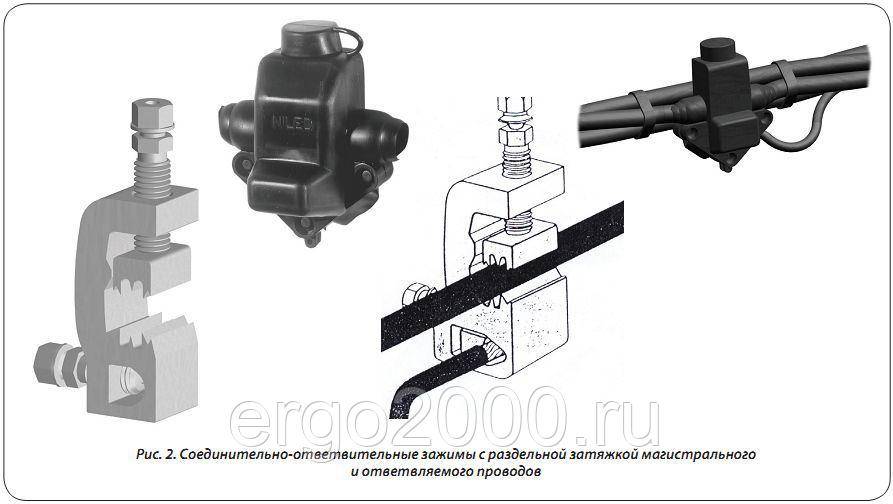

Описание конструктивных особенностей специальных зажимов

Ответвление провода без зачистки изоляции производится при помощи специальных устройств.

Зажимы состоят из следующих элементов:

  1. Герметичный корпус.
  2. Специальные пластины для обеспечения контактов.
  3. Алюминиевые прокалывающие зубцы.
  4. Одноразовые затяжные болты со скручиваемыми головками.

Зажимы прокалывающие – это узлы, помещенные в корпус из полимерного материала, усиленного стекловолокном. В корпусе имеются отверстия с контактными пластинами для ввода кабеля. Пластины оснащены зубцами, которые служат для прокола изоляционного материала и надежного контакта с жилами из меди или алюминия.

Нарушение изоляции осуществляются вследствие давления специального зажимного болта на устройство. Кабель надежно фиксируется в приборе при помощи болтового соединения с оригинальной срывающейся головкой. Эта деталь качественно фиксирует кабель, оберегая контакты от сдавливания, резьбовое соединение от срыва. Полученное соединение полностью герметично.

Прокалывающие зажимы для электрических проводов используются при прокладке воздушных линий. Благодаря герметичности узлы устойчивы против атмосферных воздействий. Перепады температуры и влажности не влияют на качество полученных соединений. Полная защита обеспечена вследствие использования приложенных специальных резиновых колпачков. Колпачки предназначены для защиты выходящих свободных концов.

Способ установки ответвителей

Конструкция современных моделей клемм для отвода позволяет совершать данную операцию за короткое время с безопасностью при монтаже. Благодаря высокому качеству материалов ответвитель прокалывающего типа позволяет произвести надежный контакт без разрыва изоляции.

Чтобы произвести ответвление проводов, выполняются следующие операции:

  1. Выбор подходящей модели в соответствии с параметрами соединяемых проводов.
  2. Установка прибора на основную магистраль.
  3. Продевание в отверстие жилы для ответвления и фиксация при помощи болта.
  4. Постепенное закручивание затяжного болта до срыва головки, эта операция осуществляется при помощи динамометрического ключа.

При выборе нужной модели нужно изучить маркировку прибора. На ней указаны допустимые сечения жил и размер головки болта под соответствующий ключ. Наиболее часто используются ключи размером 13 мм.

Достоинства и недостатки ответвителей

Ответвитель ОВ обладает отличными качествами:

  • возможность осуществлять ответвление без отключения напряжения благодаря надежной изоляции контактных пластин от зажимных болтов;
  • высокая герметичность изделия, позволяющая использовать его при любой погоде;
  • простота и доступность в использовании;
  • длительный эксплуатационный срок;
  • доступная цена;
  • возможность соединения жил из различных металлов – меди и алюминия.

К недостаткам можно отнести невозможность повторного использования ответвителя.

Использование устройств под названием «орех»

При отведении электрического питания от межэтажных распределительных щитков в квартиры применяется соединение проводов с помощью зажимов типа орех. Правильное название этого узла – зажим ответвляющий, благодаря внешнему сходству с плодом, среди электриков он известен, как орех.

После зачистки жилы укладываются в специальное отделение и затягиваются винтиками, после этого корпус защелкивается. Корпус узла орешек не герметичен, в его полость свободно проникают пыль, влага, фрагменты мусора. Для защиты от внешних загрязнений клемму рекомендуется изолировать при помощи изоленты.

Преимущества сжимного устройства:

  • простота конструкции, удобство в использовании;
  • надежность и долговечность ответвлений;
  • компактность, малый вес;
  • низкая цена;
  • качественное соединение медных и алюминиевых жил любых сечений.

К недостаткам относятся такие свойства:

  • отсутствие герметичности сжимного ореха;
  • необходимость отключения электросети во время проведения операции по ответвлению.

Сжимной орех можно приобрести в торговой сети, он предназначен для соединений проводов, имеющих сечение 1,5 – 150 квадратных миллиметров. Допускаются комбинированные сочетания жил из алюминия и меди, для этих целей используют соединительные промежуточные пластинки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Конструкция проколов для кабеля

  • Корпус. Специфика эксплуатации прокола требует его повышенной прочности и устойчивости к атмосферным факторам. Поэтому для его изготовления используются армированные полимеры или дюраль.
  • Пластины соединительные. Особенность их исполнения – в зубьях, которые и прокалывают изоляцию кабеля, обеспечивая электрический контакт.
  • Болты затяжные. В зависимости от модификации прокола 1 – 2 штуки. Головки срывного типа, то есть данный крепеж предназначен для одноразового использования.
  • Колпачки. Они после установки по месту полностью закрывают концы СИП, которые могут торчать из отводных зажимов. Этим обеспечивается герметичность соединений.

Что дает использование проколов

Упрощается технология монтажных работ, так как разделкой кабеля СИП заниматься не нужно.
Надежный, герметичный электрический контакт.
Возможность присоединения ответвления к линии без снятия с нее напряжения

Немаловажно, если учесть, сколько времени нужно потратить, к примеру, дачнику, чтобы найти местного электрика, да еще и уговорить его обесточить сеть.

Отвод от столба высоковольтной линии

Отвод от столба высоковольтной линии

Согласно положениям действующей нормативной документации работы по подключению кабеля, протягиваемого от столба ЛЭП до ввода в дом, проводятся специализированными организациями. Это объясняется тем, что открытая часть общей трассы подвода электроэнергии очень важна с точки зрения правильности ее обустройства.

Такие работы могут выполняться только специалистами, которые при монтаже используют особые приемы прокладки линий, включая оформление ответвлений от типового кабеля СИП.

Согласно требованиям ПУЭ, при воздушном способе подводки допускается использовать следующие типы проводного материала:

  • Медные жилы сечением 4 мм квадратных при расстоянии от столба до дома порядка 10 метров;
  • такой же кабель, но с медными жилами сечением 6 мм квадратных – при удалениях от 10 до 15 метров;
  • алюминиевые провода сечением не менее 16-ти мм в диаметре – во всех случаях, когда в целях экономии их медный заменитель не используется.

Обустройство отвода от столба, расположенного на улице около дома – это как раз тот случай, когда потребуется сквозное соединение типа «орех». При использовании этого объединительного элемента удастся обеспечить надежный контакт жил алюминиевого кабеля высоковольтной линии с медным отводом в сторону жилого строения.

Ошибка №15 – Стяжки

Ну и последний “косяк”, который допускают 90% электриков – это отсутствие стяжек.

После монтажа зажима и подключения его на опоре работа считается выполненной, и эл.монтер со спокойной совестью спускается вниз. Однако все забывают одну маленькую вещь – подтянуть и зафиксировать отходящий провод стяжкой к магистральному СИП.

Провода на опоре при ветре раскачиваются из стороны в сторону. То же самое происходит и с отходящим кабелем.

В результате контакт на жиле, заведенной в прокалывающий зажим, от постоянных механических нагрузок ослабевает и отгорает.

Чтобы этого не произошло, вы должны все жилы отходящих проводов сделать единым целым с основной линий.

Это как раз и достигается за счет таких недорогих элементов крепежа как стяжка.

https://youtube.com/watch?v=bOJZ6rr4JJk%3F

Электрохимическая коррозия

Алюминий – химический элемент с высокой способностью окисления. Пленка оксида, появляющаяся под воздействием сырости на алюминиевом проводе, обладает увеличенным сопротивлением. Это плохо сказывается на способности проводить электрический ток на участках соединений.

Медь – вещество, с низкой химической активностью на котором пленка оксида образуется хуже и к тому же она обладает меньшим сопротивлением.

Алюминиевый и медный проводники, вместе создает короткозамкнутую гальваническую цепь – при увлажнении такого контакта начинается быстрое окисление алюминиевого контакта.

Между 2 проводниками появляется слой оксида металла с высоким сопротивлением, в результате – затрудняется проводимость электротока, происходит процесс электролиза, на участке соединения контактов появляются искры, металл нагревается, и образуются раковины, все это может стать причиной пожара:

  • У этих веществ коэффициент теплового расширения существенно отличается. В то время когда через них пропускают электроток, они изменяют свои габариты по-разному, после отключения тока, они по-разному остывают. В результате сужения и расширения металлов изменяет их геометрию, что ухудшает контакт. И в результате на участках с некачественным контактом металл нагревается, что еще больше ухудшает контакт;
  • На поверхности алюминия есть непроводящая пленка оксида, что также ухудшает качество контакта и способствует разрушению металла;
  • Медь и алюминий воздают «гальваническую пару», которая также нагревает металл и способствует его окислению.

Ликвидировать эти недостатки можно, если не допускать прямого контакта этих металлов. Существует несколько вариантов соединения проводников из меди и алюминия, создающих надежный и безопасный контакт.

Отметим, что с повышением влажности воздуха, существенно усиливаются все указанные выше процессы. А плохо проводящий электроны слой оксида алюминия и значительно отличающееся тепловое расширение – это факторы отягощающие положение.

Назначение и преимущества соединителей

Маркировка кабельных зажимов

Зажим-орех для электропроводов особо востребован в ситуациях, когда необходимо подготовить ответвление от магистрального провода без необходимости его разрезания. Показательный пример применения этого соединителя – использование в этажных подъездных щитках, от которых электроэнергия подается в квартиры по ответвлениям от основной кабельной линии. При оформлении очередного отвода в жилое помещение магистральный провод на каждой площадке прокладывается неразрывным способом. Питание в отдельные квартиры подается за счет обустройства ответвления с применением «орехов» электромонтажных.

При такой организации пропадание контакта на втором этаже здания, например, приведет к одновременному исчезновению питания во всех квартирах, расположенных в верхних его этажах.

Орехи для проводов допускается устанавливать в линиях электроснабжения с рабочим напряжением до 660 Вольт, в пределах которого удается получить надежное подключение отходящего провода к магистральной кабельной трассе. Благодаря использованию этих электротехнических элементов на выполнение соответствующих монтажных работ времени расходуется значительно меньше. При этом от монтажника не требуется особых умения и усилий.

Орешки для соединительных проводов не гарантируют абсолютной герметичности, поскольку в определенных условиях в них может попадать пыль или влага. Чтобы избежать этой неприятности, специалисты советуют после образования соединения обматывать корпус сжима «орех» изоляционной лентой.

К бесспорным преимуществам зажимов этого типа относят:

  • С их помощью удается подключать ответвления без разрыва кабеля.
  • Для работы с этими соединительными элементами не требуется специальной подготовки и высокой квалификации.
  • Посредством орехов для соединения электрических проводов удается совмещать разнородные материалы (медь и алюминий, в частности).

Последнее преимущество особо важно при монтаже проводящих линий, поскольку в этом случае исключается окисление контактов и возможность полного прерывания подачи электроэнергии к потребителю

Способы соединения

Чтобы преодолеть описанные сложности, соединение медных и алюминиевых жил выполняют с помощью:

С помощью болтов и стальных шайб

Это доступный способ, необходимые элементы легко найти. Понадобятся стальные болты, например М4, М5, неоцинкованные шайбы и гайки.

Сначала на концах проводов удаляют изоляцию и загибают их в виде колец. На краях болта и между проводниками устанавливают шайбы и закручивают гайку. В результате получается соединение в виде бутерброда, не допускающее прямого контакта проводов.

С помощью скрутки

Этот метод удобен тем, что здесь нет никаких дополнительных элементов, но для соединения меди и алюминия его используют редко.

Если применения скрутки не избежать, то придерживаются следующих правил:

  • концы проводов скручивают, взаимное обматывание одного вокруг другого не допускается;
  • медную жилу покрывают оловом, особенно если она многопроводниковая;
  • место контакта защищают влагоустойчивым составом (литолом, техническим вазелином и др.).

С помощью заклепок

При создании неразъемного соединения применяются заклепки. Эти элементы состоят из трубки и сердечника. Для их установки необходим заклепочник. Концы проводов завивают в виде колец, между ними вставляют шайбу и все надевают на заклепку. С помощью пистолета ее зажимают, сердечник расклинивает трубку и получается соединение, похожее на болтовое, только оно неразъемное.

С помощью паяльника

Этот способ отличается надежностью, но для его применения необходимо наличие специальных навыков и паяльника.

  1. С обеих жил снимают изоляцию, этот участок на медном проводе должен быть примерно на 30% длиннее, чем на алюминиевом.
  2. Медь с помощью канифоли залуживают по всему очищенному участку.
  3. Жилы плотно скручивают между собой.
  4. Место соединения покрывают флюсом для пайки алюминия, сверху наматывают проволоку припоя.
  5. Чтобы во время пайки не испарился флюс, с обоих концов скрутку зажимают острозубцами (они будут теплоотводами) и равномерно прогревают ее паяльником.
  6. Промывают соединение от флюса — сначала раствором соды, затем мыльным составом и проточной водой.
  7. Протирают насухо и изолируют.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Прежде чем приступать к соединению кабелей по методу скрутки, запомните одно важное правило провода должны обвивать друг друга. Если же вам что-то непонятно, пишите мне!

Рассмотрим основные варианты соединения проводов

Не стоит изучать все виды соединения проводов рассмотрим лишь те, которыми пользуются для бытовых целей. Разберемся в самых удобных вариантах:

Опрессовка считается одним из самых популярных вариантов, поскольку для нее используется гильза на основе размера проводов для соединения. Это очень легко, но необходим идентичный материал гильзы, чтобы не образовалось замыкание или выделение теплоты.

Рассмотрим этапы такого соединения:

  • Потребуются пресс-клещи для выполнения опрессовки гильзы;
  • Не рекомендуется выполнять работу с помощью пассатижей, поскольку соединение не будет достаточно надежным;
  • Проводится изоляция проводов в соответствии с длиной гильзы;
  • Провода скручиваются и отправляются в соединитель;
  • Обрабатываем гильзу с помощью пресс-клещей;
  • Изолируем соединение с помощью термоусадки или специальной ленты.

Сварка очень удобна, поскольку после нее образовывается почти цельный провод. Это поможет избежать окислительных процессов и других проблемных ситуаций связанных с соединениями на основе альтернативных методов.

Что для этого потребуется:

  • Оборудование для сварки в виде специального аппарата, обладающего мощностью в районе 24В – 1 кВт;
  • Обязателен флюс;
  • Не обойтись без угольного электрода;
  • Потребуется защита в виде перчаток, очков или маски.

Как это делается:

  • Кабели необходимо избавить от изоляции и провести зачистку жил до появления блеска;
  • Скручиваем провода, чтобы подготовить их для дальнейшего шага;
  • Помещаем флюс в полость электрода;
  • Начинаем работать сварочным аппаратом. Электрод прижимается к поверхности кабелей до момента появления шарика, его еще называют контактной точкой;
  • Образованная контактная точка тщательно очищается от лишнего флюса и покрывается лаком;
  • Полученное соединение изолируется и ним можно пользоваться.

Пайка по своей сути считается вариантом сварки. Она создается в той же последовательности, но используется не флюс, а припой предварительно расплавленный паяльным инструментом. Припой в расплавленном состоянии необходимо отправить во внутрь скрутки.

Резьбовое соединение

Самое надежное объединение проводов – резьбовое (болтовое). Проводники прижимаются друг к другу посредством болта и гайки. Для выполнения такого соединения на концах соединяемых проводов необходимо сделать колечки с внутренним диаметром, равным диаметру болта.

Также, как и для скрутки, медную жилу необходимо облудить. Обязательно подлежит облуживанию многожильный провод (даже если соединяются провода из одинакового металла).

Полученное соединение выглядит как бутерброд:

  • головка болта;
  • шайба (внешним диаметром не менее диаметра кольца на проводе);
  • один из соединяемых проводов;
  • второй провод;
  • шайба, аналогичная первой;
  • гайка;

Медную жилу можно и не облуживать, но в таком случае между проводниками нужно обязательно проложить стальную шайбу.

Существенный недостаток такого метода – большие габариты и, как следствие, затруднения с изоляцией.

https://youtube.com/watch?v=AfdybUU-7tE

Как соединить алюминиевые провода

Есть разные методы, которые применяют в зависимости от ситуации, с учетом положительных и отрицательных качеств каждого из них.

Скрутка

Это простой способ соединения проводов, но если скрутку сделать неправильно, то она получится не слишком надежной.

  1. На расстоянии 4-5 см от края снимают изоляцию.
  2. Обезжиривают контакты и наждачной бумагой снимают с них оксидную пленку.
  3. Жилы скрещивают между собой и пассатижами полотно скручивают в виде жгута.
  4. Защищают контакт с помощью термоусадочной трубки.

Технология такого соединения простая, но чтобы получить хороший контакт, работу выполняют только пассатижами, т.к. руками прочно скрутить провода не получится.

Сварка

Данный метод позволяет в месте контакта создавать единое целое, поэтому переходное сопротивление там практически отсутствует, снижается нажимное усилие.

  1. Наличие на поверхности Al оксидной пленки, что усложняет процесс сварки, поскольку температура плавления налета намного больше, чем у металла.
  2. Из-за разности температур плавления металла и оксидной пленки выполнить сварку угольным электродом не получится: в каплях металла останутся оксиды, и соединение будет непрочным.

Удаление окислов выполняют механическим способом, но эта работа требует больших физических затрат и малоэффективна, т.к. они почти сразу образуются снова. Применение специальных флюсов помогает разрушить пленку, но подобрать их в домашних условиях сложно.

Самостоятельно сваривать алюминий без соответствующей подготовки не получится

Здесь важно точно подобрать рабочее напряжение (в пределах 20 В) и время воздействия на металл (1-2 секунды)

Спайка

Это трудоемкий процесс, занимающий много времени. В силовых сетях его практически не используют, а в домах и квартирах сейчас чаще устанавливают медную проводку.

При выполнении пайки проблемы также связаны с наличием оксидной пленки. Кроме этого, нет возможности контролировать нагрев провода, а при длительном действии высокой температуры алюминий меняет свои характеристики.

Удаление окислов выполняют наждачной бумагой или другими абразивными материалами. Оксидная пленка быстро образуется снова, убрать ее полностью невозможно, но удается уменьшить толщину слоя.

Жилы соединяют между собой, затем прикасаются к ним разогретым жалом паяльника с припоем и флюсом. Последний хорошо разрушает оксидную пленку, а чтобы он выполнял свою задачу еще лучше, припоем скребут по проводам. Если работа выполняется без флюса, то тереть припоем в месте контакта надо более интенсивно.

Ошибка №1 – Сторона магистрали и ответвления

Каждый прокол имеет две стороны плашки. Причем одна из них рассчитана на подключение к основной магистрали СИП, а другая – для ответвительного ввода.

При монтаже следует строго соблюдать стороны магистрали и ответвления.

Места установки на каждом зажиме имеют соответствующую маркировку. Одна сторона под большее сечение (магистраль), другая под меньшее (отвод).

Там, где вставляется кабель или отвод, обычно стоит изолирующий колпачок.

Легче всего ориентировать именно по нему. Если электрик перепутает стороны, то это приведет к ухудшению контакта.

Магистраль будет передавлена с чрезмерным усилием, а изоляция жилы кабеля даже не прокушена до конца.

Возможно также разрушение самого зажима в процессе затяжки.

У отдельных производителей есть специальные ответвительные зажимы для абонентских линий, с которыми точно ничего не перепутаешь.

Они очень удобны именно для многоразовых подключений ответвления к СИП.

Провод можно будет менять и переподключать на нижних болтовых контактах сколько угодно раз, не нарушая основной прокол.

Способы соединения алюминиевых и медных проводов

Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.

Перечислим основные разновидности электромонтажных соединителей для разных проводников:

Клеммная колодка (клеммник)

Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов. В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий

Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

Это интересно: Расчет заземления для частного дома — формулы, схемы, видео

Наиболее распространенные варианты соединения

Скрутка

На небольшое время подойдет этот способ соединения, в помещении она продержится некоторый период, при высокой влажности или на улице срок службы этой пары в разы уменьшается.

Но нередко требуется стыковать несколько кабелей из меди и алюминия. Это бывает во время реставрации или ремонта электросистемы в зданиях, где используется алюминиевая электропроводка.

Опрессовка – это разновидность скрутки, при этом способе, скрутка обжимается специально подготовленной гильзой из меди или алюминия с внутренним сечением равным сечению скрутки. Хотелось бы сказать, что такой вариант является простым и быстрым в исполнении одновременно очень надежным. Готовое соединение изолируют обычным способом – используя изоляционную ленту или с помощью термоусадочной пасты.

Болтовое соединение и клеммники

Исправить некоторые недостатки скрутки поможет совмещение проводов из двух разных металлов с помощью одного из этих способов. Используя болтовые или клеммные соединения, мы устраняем непосредственный контакт медно-алюминиевой пары.

Существует несколько разновидностей клеммников:

  • Проверенным и давно используемым способом является использование «орешков», их так называют из-за того что они внешне похожи на орехи. Такие изделия изготовлены из трех пластин, с помощью которых и зажимают медные или алюминиевые кабеля. Положительным качеством «орешков» является то, что для создания ответвления от основного провода его нет необходимости разрезать. Необходимо только раскрутить два болта, между двумя пластинами поместить зачищенную жилку кабеля, и снова закрутить болты. Жилу для создания ответвления располагают между средней и одной из крайних пластин;
  • Также нередко используют клеммники типа WAGO. При этом способе необходимо только снять изоляцию на 10-15 мм, ввести очи щенные места в специальные отверстия и контакт готов к службе. Внутри клеммника есть особая смазка, защищающая провод от окислительных процессов. Этот вариант лучше всего использовать только при устройстве освещения. Для силовых цепей их использовать не стоит, высокая нагрузка способна стать причиной нагрева пружинистых контактов, и как результат стать причиной ухудшения контакта;
  • Кроме того нередко используют клеммные колодки, они внешне выглядят как планка со специальными клеммничками. Необходимо только подготовить, как было описано выше концы, вставить один из них в отверстие, и зафиксировать его ботом. Подготовленный конец второго провода размещают в другом отверстии и фиксируют.

Провода из меди и алюминия стыкуют вместе с помощью болтового способа, если необходимо получить надежный и безопасный контакт. Две жилы кабеля скручивают болтом, разместив между ними анодированную стальную шайбу. Все работы по монтажу должен выполнять опытный профессионал.

Болтовые и винтовые соединения нужно через определенный срок ревизировать: для проводов из алюминия проверка производится – раз в шесть месяцев, для провода из меди частота проверок – через два года.

Пайка

Наиболее долговечный и надежный вариант стыковки медного и алюминиевого провода. Его минусы – технологическая сложность, увеличения срока монтажа и трудоемкость. Когда электрик делает электропроводку, то чаще всего обесточивает помещение и паяльник нагреть нет возможности.

Самодельный переходник

Можно самостоятельно изготовить переходник, который позволит без паяльника монтировать электросеть, используя способ пайки.

До начала монтажа на столе спаивают два обрезка провода – алюминиевый и медный, оставляя два свободных конца. Выходит своеобразный самодельный переходник для соединения проводов.

Лучше всего их изготовить несколько штук, после этого обесточивают электросеть и производят необходимый монтаж, соединяя алюминиевый кончик с алюминиевым проводом, а медный с медным, изолируют обычным способом.

Сварка

Способ похожий на пайку, но для него потребуется специальное оборудование и при соединении медного и алюминиевого провода практически не используется, так как различна температура плавления этих металлов.

При его выполнении медный и алюминиевый кабеля плотно скручивают, а конец полученного жгутика аккуратно сваривают контактной сваркой, в результате на конце скрутки должен появиться небольшой шарик металла. Контакты соединяются практически намертво и между ними безупречный контакт.

Ошибки при подключении линий ответвления к магистрали

  1. При монтаже зажимов не дожимать головку полностью. Может быть плохой контакт.
  2. Второй раз использовать ответвительные зажимы. Даже если он на вид как рабочий новый, при первой установке могли быть повреждены (погнуты, сломаны) режущие зубья, и контакта в этом случае может не получиться.
  3. Соединять жилы, не ответвляемые от магистральной, а равнозначные между собой.
  4. Пытаться использовать зажим для подключения не одной, а двух линий. Так как режущие контакты центрованы по одной жиле, то они должны точно прорезать центральную часть и попасть в проводник. Иначе они попадут мимо или согнутся.

Кабельные сжимы соединительные – орехи

Существует достаточно много способов проводниковых соединений: скруткой, с помощью винтовых и безвинтовых клеммников, опрессовочных трубок и сжимов. Каждый вариант по-своему уникален и имеет право на существование.

Свою актуальность и даже незаменимость, в некоторых случаях, полностью подтвердили ответвительные сжимы, которые в просторечье получили лаконичное и меткое название – «орехи». Ответвительные сжимы действительно, по форме, напоминают южный плод.

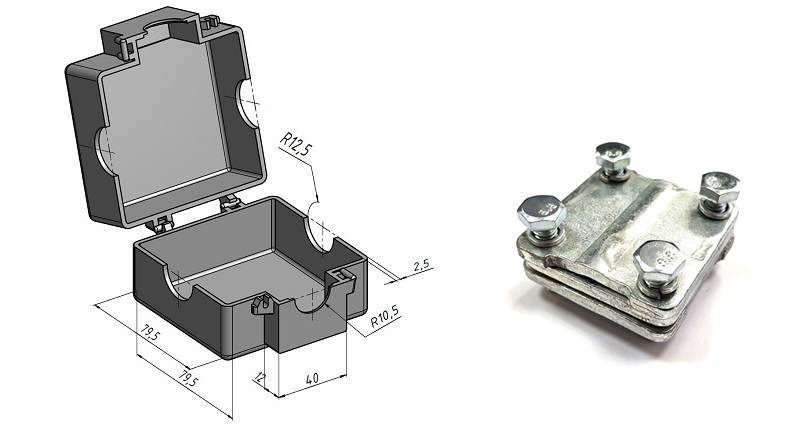

Защитный корпус сжимов этого типа представляет собой карболитовую коробку округлой формы, состоящую из двух одинаковых половинок. В сборе, сегменты формируют три полых отверстия ( два из которых образуют проходящий канал) и один заглушенный выход. Фиксация сжимной коробки осуществляется при помощи съемных пружинных колец или, включенных в конструкцию, упругих защелок.

Внутри ответвительного ореха находится «ядро», состоящее из двух стальных плашек и латунной прокладки. Каждая из плашек имеет формовочный паз, в который закладывается проводниковая жила. На плашках имеется числовая маркировка, определяющая величину подходящего сечения энергонесущего элемента (провода/кабеля). При правильном расположении плашек, пазы проходят перпендикулярно друг другу. И плашки, и латунная промежуточная пластина имеют четыре симметричных винтовых отверстия, укомплектованные резьбовыми элементами зажима, с универсальным рабочим пазом (+/-).

Ответвительные электромонтажные элементы данного типа, особенно актуальны при работе на центральных магистралях подачи электроэнергии. Они выполняют задачи устройства новых линий ответвления, без разрыва основного проводника. Это сохраняет функциональную целостность всей цепи, даже в случае выхода из строя одного из подключенных к ней участков.

Сжимы-орехи незаменимы в случаях соединения проводниковых линий проволочные жилы которых выполнены из разных металлов (медь, алюминий). Луженые поверхности зажимных плашек и латунная промежуточная пластина создают отличный буфер между медными и алюминиевыми проводами, что помогает избежать электрохимических процессов (окисления), между контактной частью проводников.

Закладка магистрального и подсоединяемого провода в сжим, легко осуществима даже для не профессионала. Зачистка жилы от изолирующей оболочки осуществляется на длину зажимной плашки. Сначала закладывается основной провод, после чего «ядро» ореха собирается в исходное состояние, а винтовые элементы наживляются по всем сквозным элементам. Затем, в соответствующий паз устанавливается провод ответвления, и винты затягиваются до упора. Все помещается в коробку. Для большей степени защиты, орех можно дополнительно обмотать изолентой.

Здесь пользователи могут заказать, по вполне доступным ценам, ответвительные сжимы от известных производителей: KBT; Schneider Electric.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
