Обзор зажимов для СИП кабеля

Монтаж прокалывающего зажима

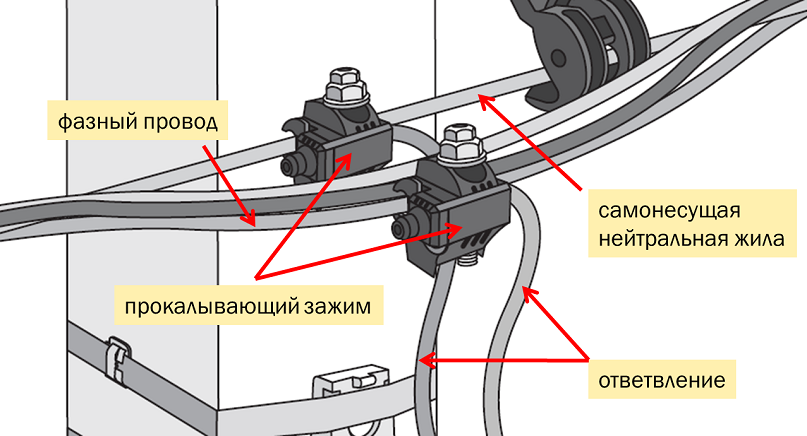

Чтобы подключить ответвление к воздушной линии, помимо соединительного зажима с прокалывающими пластинами, необходимо иметь кабель СИП и гаечный ключ.

Важно! Несмотря на наличие изоляции на проводах и особенности конструкции соединительных устройств, которые исключают возможность удара током, при их монтаже следует обязательно использовать индивидуальные средства защиты. К ним относятся резиновые перчатки, диэлектрические коврики и такой же гаечный ключ

Порядок действий при монтаже следующий:

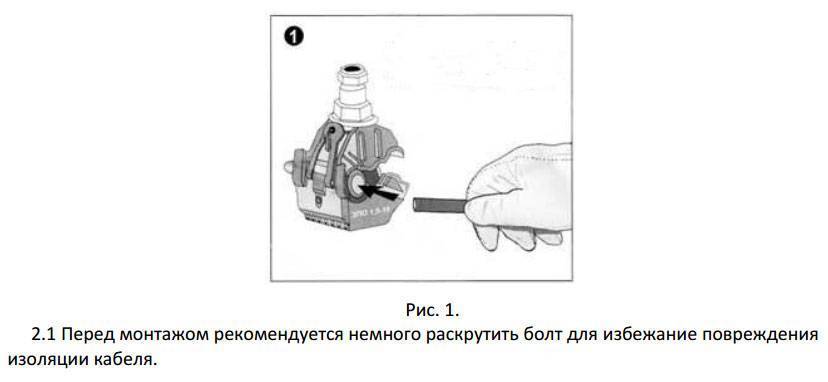

  • Шаг 1. Отделение проводов на магистральной линии друг от друга. Для этого используются специальные диэлектрические клинья. При их отсутствии можно применять деревянные;

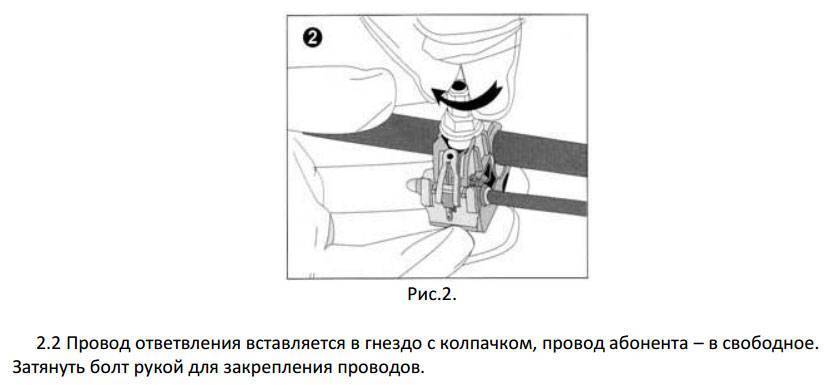

  • Шаг 2. После того, как клинья установлены, следует раскрутить пучок на несколько оборотов в обратном направлении и надеть на жилу зажим. Магистральная линия проходит насквозь устройства, а кабель СИП можно пропустить только с одной стороны, поскольку с другой –на клемме находится колпачок;
  • Шаг 3. Кабель ответвления должен быть прямым. После этого его необходимо вставить в отверстие соединительного устройства до упора. В результате оба проводника (магистральный и ответвительный) должны быть расположены параллельно;

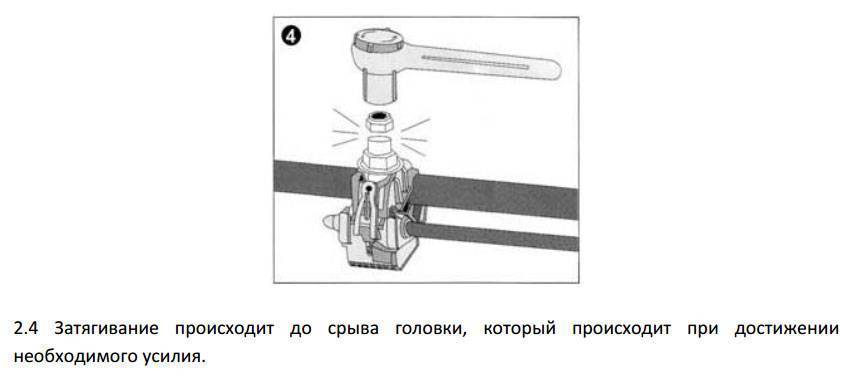

  • Шаг 4. Завершающим действием при монтаже является затягивание крепежных болтов до момента, пока головка не будет сорвана. При таком положении клеммы, которые расположены внутри соединительного устройства и оборудованы специальными зубьями, прокалывают изоляцию магистрали и кабеля СИП и обеспечивают устойчивую передачу электроэнергии.

Основными ошибками, которые допускают при установке соединительных устройств для кабеля СИП, являются:

  • Наличие нескольких попыток затяжки крепежных болтов в зажимах. Делать этого не следует, поскольку головка у болта срывная, и повторно его закрепить не получится. Поэтому в случае неправильного крепления болт лучше заменить;
  • Жилы кабеля СИП оказываются соединены в результате неправильной установки. Это может привести к нарушению требований безопасности, а также увеличить риск возникновения аварийной ситуации. Избежать такой проблемы можно при помощи диэлектрических клиньев в процессе монтажа;
  • Помещение в зажим более одной жилы, что приводит к ненадежности контакта. Чтобы не допускать такой ситуации, необходимо четко соблюдать технологию монтажа.

Прокалывающие зажимы для провода СИП. Характеристики, таблицы сравнений. Ошибки при подключении.

Ответвительные прокалывающие зажимы, или как их в просторечии называют орешки для СИП, это самый важный элемент линии эл.передач, выполненной изолированными проводами. Именно от них зависит надежность вашего эл.снабжения и безаварийность работы всей ВЛИ.

Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Описание и виды СИП

Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.

На сегодняшний день существуют такие виды СИП:

  • СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
  • СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
  • СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
  • СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
  • СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

Зажимы натяжные монтажные типа МП и МКИ и ЗПМ

Предназначены для осуществления захвата провода при натяжке проводов в процессе монтажа линий электропередачи. Особенностью этих зажимов является то, что они позволяют осуществлять захват провода или каната в любом месте пролёта без его повреждения. Натяжные монтажные зажимы выпускаются плашечными типа МП и клиновыми типа МК. Монтажный зажим марки МК-7 по конструкции существенно отличается от остальных зажимов типа МК.

НаименованиеНомер клинаМарка проводаДиаметр провода, ммРазрушающая нагрузка, кНМасса, кг
М-1 Цену уточните у менеджера добавить в корзину добавить в избранноеА25-А70, АС16/2.7, АС25/4.2, АС35/6.2, АС50/8.0, АС70/11, А95, А120, АС95/16.5,6-14,013,02,20
ЗПМ8-19 Цену уточните у менеджера

добавить в корзину добавить в избранное

А50-А185, АС35/6,2, АС50/8, АС 70/11, А95/16, АС120/27, АС150/19, АС150/19, АС150/24, АС150/34, АС185/24, АС 185/29, АС185/438,4-18,920,02,45
МК-2 Цену уточните у менеджера

добавить в корзину добавить в избранное

1А95, А120, АС95/1612,3-14,035,03,82
2А150, А185, АС70/72, АС120/19, АС120/27, АС150/19, АС150/24, АС150/34, А240, АС95/141, АС185/2415,2-17,53,62
МК-3 Цену уточните у менеджера

добавить в корзину добавить в избранное

1АС240/32, АС185/19, АС185/43, АС205/27, А300, А35018,8-20,272,07,85
2АС185/128, АС240/39, АС240/56, АС300/39, АС300/48, АС300/66, АС330/30, АС330/4321,6-25,27,63
3Канат сечением 50, 45 мм?9,27,95
4Канат сечением 72, 95 мм?11,07,89
МК-4 Цену уточните у менеджера

добавить в корзину добавить в избранное

1А450, А500, АС400/51, АС400/64, АС400/93, АС450/5627,3-29,1110,010,34
2А550, А600, А650, АС500/64, АС550/71, АС600/7230,3-33,210,04
3Канат сечением 101, 72 мм?13,09,92
МК-5 Цену уточните у менеджера

добавить в корзину добавить в избранное

1ПМ240, ПМ300,30/23,4 35/2832,05,40
2ПА50045/375,86
МК-6 Цену уточните у менеджера

добавить в корзину добавить в избранное

1АС500/33637,5200,016,54
МК-7 Цену уточните у менеджера

добавить в корзину добавить в избранное

АС1200/6746,580,019,52

Виды деталей

Промышленностью предусматривается выпуск нескольких разновидностей зажимов для СИП. Все они рассчитаны на работу в определенных условиях.

Ответвительный прокалывающий с одним болтом

Такой зажим еще часто называют голым сип. Его применяют для того, чтобы вывести провод (неизолированный) на сип.

Отличительные особенности:

  • Сечение от 16 до 95 мм.
  • Полимер корпуса зажима может препятствовать проникновению внутрь ультрафиолетовых лучей, он также устойчив к различным погодным явлениям.
  • У ответвленного зажима присутствует стабильная планка.

В данном случае ответвительный прокалывающий зажим состоит из алюминия (сплав), что предотвращает появление ржавчины
. Надежно выполнены и болт, и механизм.

Прокалывающий ответвительный с двумя болтами

Используется ответвительный компонент для отвода неизолированных проводов к основной магистральной линии на сип. Поперечное сечение может достигать 95 квадратных мм. В составе корпуса используется стеклоармированный полимер высокой стойкости. Для удобства на ответвительном зажиме имеется нижняя планка, помогающая зафиксировать ключ в заданном положении.

Данная деталь прослужит долго
, поскольку она устойчива к влаге, ветру и другим проявлениям внешней среды. За качество производители, как правило, отвечают, поэтому на него в данном случае можно рассчитывать.

Выбирая зажим для СИП, стоит помнить, что головка болта должна быть соразмерна ключу. Чаще всего используется головка в 13 мм
. Иногда можно встретить и 17 мм, но гораздо реже. Размер сечения проводов говорит о толщине магистрали. По этому размеру можно понять размер ответвления, который должен монтироваться в ответвительном зажиме. При выборе данной детали для СИП необходимо помнить все эти нехитрые правила.

При проектировании электропроводки часто оказывается без внимания все вопросы, которые касаются проведения кабеля до вводного автоматического выключателя, поскольку оценивается этот момент как нечто само собой разумеющееся. Однако монтаж прокалывающего зажима для СИП провода — весьма ответственное мероприятие, требующее полного владения технологией. При проведении проводов необходимо руководствоваться двумя базисами — это долговечность и безопасность

Кроме того важно, чтобы до любого элемента или части цепи можно было добраться без проблем с целью ремонта или замены. В этой статье мы рассмотрим принцип действия, назначение и особенности монтажа прокалывающего зажима для проводов СИП

Защитные колпачки

При любом ответвлении появляются срезы провода, которые также должны быть надежно герметизированы. Для герметизации таких оконцеваний, обычно используются защитные колпачки.

Колпачок на зажиме может быть встроенным, либо съемным. Лучше выбирайте проколы со встроенными. Так как, находясь на высоте, на опоре не всегда удобно доставать этот колпачок из сумки или кармана, а зачастую он и вовсе теряется.

Технические характеристики и номенклатура изолирующих колпачков:

Ensto PK99, 553, 555

Niled CE 6.35, 25.95

КВТ КИ

IEK КИ

Если его не использовать, то СИП со временем будет ”всасывать” в себя столько влаги, что в вашем шкафу учета может образоваться небольшая лужица!

Вот наглядный пример отсутствия герметизации СИП на вводе в дом и его последствия:

Соединение СИП между собой

Этот тип соединения СИП используется в том случае, когда необходимо состыковать две части кабеля друг с другом или сделать отвод от основной линии энергообеспечения к другим строениям на участке, а также для создания ответвления от линии электропередач на опорном столбе. Для стыковки двух частей кабеля СИП используют специальные соединительные гильзы MJPT, а для создания ответвлений прокалывающие зажимы. Рассмотрим оба типа соединения СИП отдельно друг от друга.

  1. Соединительные гильзы MJPT. Этот вид гильз используется для стыкового соединения жил самонесущих изолированных проводов. Технология монтажа таких элементов достаточно проста, но требует применения специального ручного пресса с шестигранной матрицей. Для соединения жил СИП, токоведущих и самонесущих, необходимо ввести концы проводов в эту гильзу с разных сторон и произвести многократную опрессовку конструкции. В результате получится прочное герметичное соединение, способное выдерживать большие механические нагрузки. Гильза MJPT представляет собой секционную алюминиевую трубку, заключенную в герметичный полимерный корпус с торцевыми гидроизоляционными кольцами. Такая конструкция позволяет надежно защитить соединение от проникновения атмосферной влаги и пыли.
  2. Прокалывающие зажимы. Для соединения жил и создания ответвлений от магистральной линии на несущем столбе используются те же прокалывающие зажимы, что и для соединения медных и алюминиевых проводников, так как они не создают гальванической пары между разнородными металлами и контакт не подвергается разрушению. Монтаж прокалывающих зажимов на магистральную линию достаточно прост и выполнять его можно без отключения энергоснабжения, но с соблюдением всех правил техники безопасности. На первом этапе жилы магистрали разделяются специальными пластиковыми разделительными клиньями и на них устанавливаются и затягиваются зажимы. Далее концы ответвлений также зажимаются в соответствующем гнезде зажима и на них одеваются защитные колпачки. Линия ответвления должна быть закреплена на столбе анкерными удерживающими устройствами.

Ошибка №1 – Сторона магистрали и ответвления

Каждый прокол имеет две стороны плашки. Причем одна из них рассчитана на подключение к основной магистрали СИП, а другая – для ответвительного ввода.

При монтаже следует строго соблюдать стороны магистрали и ответвления.

Места установки на каждом зажиме имеют соответствующую маркировку. Одна сторона под большее сечение (магистраль), другая под меньшее (отвод).

Там, где вставляется кабель или отвод, обычно стоит изолирующий колпачок.

Легче всего ориентировать именно по нему. Если электрик перепутает стороны, то это приведет к ухудшению контакта.

Магистраль будет передавлена с чрезмерным усилием, а изоляция жилы кабеля даже не прокушена до конца.

Возможно также разрушение самого зажима в процессе затяжки.

У отдельных производителей есть специальные ответвительные зажимы для абонентских линий, с которыми точно ничего не перепутаешь.

Они очень удобны именно для многоразовых подключений ответвления к СИП.

Провод можно будет менять и переподключать на нижних болтовых контактах сколько угодно раз, не нарушая основной прокол.

Видео по теме

https://youtube.com/watch?v=tkJxmt2Fx28

Тут баннер

Зажим прокалывающий Р4 1,5-10/6-95 Артикул: P4 Малогабаритный прокалывающий зажим Р4 для проводов сечением 1,5-10 мм2 и жил магистрали с сечением 6-95 мм2

Нилед

Зажим прокалывающий Р 645 10-35/35-150 Артикул: Р 645 Прокалывающий зажим Р645 для проводов сечением 10-35 мм2 и жил магистрали с сечением 35-150 мм2

Нилед

Зажим ответвительный P 72 2х4-54/35-95 Артикул: Р 72 Ответвительный зажим Р72 для двух проводов сечением 4-54 мм2 и жил магистрали с сечением 35-95 мм2

Нилед

Зажим ответвительный P 70 35-95/35-150 Артикул: Р 70 Зажим ответвительный Р 70 Нилед

Нилед

Зажим ответвительный N 640 2,5-25/6-120 Артикул: N 640 Ответвительный зажим N640 для проводов сечением 2,5-25 мм2 и жил магистрали с сечением 6-120 мм2

Нилед

Зажим прокалывающий изолированный TTD 051 FJ2TA Артикул: TTD 051 FJ2TA Прокалывающий изолированный зажим TTD 051 FJ2TA для проводов сечением 1,5-10 мм2 и жил магистрали с сечением 16-95 мм2

Sicame

Зажим прокалывающий изолированный TTD 101 FJ2TA (м.6-54 о.4-35) Артикул: TTD 101 FJ2TA Прокалывающий изолированный зажим TTD 101 FJ2TA для проводов сечением 4-35 мм2 и жил магистрали с сечением 6-54 мм2

Sicame

Зажим прокалывающий ответвительный 50-150/6-50 Артикул: ЗПО50-150/6-50 Прокалывающий изолированный зажим ЗПО для проводов сечением 6-50 мм2 и жил магистрали с сечением 50-150 мм2

КВТ (KVT)

Зажим прокалывающий ответвительный 35-150/35-150 Артикул: ЗПО35-150/35-150 Прокалывающий изолированный зажим ЗПО для проводов сечением 35-150 мм2 и жил магистрали с сечением 35-150 мм2

КВТ (KVT)

Зажим для заземления PC 481 НИЛЕД Артикул: PC 481 Заземляющий зажим PC 481

Нилед

Зажим ответвительный изолированный ЗОИ 16-70/1,5-10 (P6, P616, EP95-13, SLIW11.1) ИЭК Артикул: UZA-11-D01-D10 Ответвительный изолированный зажим ЗОИ для проводов сечением 1,5-10 мм2 и жил магистрали с сечением 16-70 мм2

IEK (ИЭК)

Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 (P 645, P2X-95, SLIW15.1) ИЭК Артикул: UZA-11-D02-D35 Ответвительный изолированный зажим ЗОИ для проводов сечением 2,5-35 мм2 и жил магистрали с сечением 16-95 мм2

IEK (ИЭК)

Зажим ответвительный изолированный ЗОИ 35-150/6-35 (P 645, P2R-150) ИЭК Артикул: UZA-11-D06-D150 Ответвительный изолированный зажим ЗОИ для проводов сечением 6-35 мм2 и жил магистрали с сечением 35-150 мм2

IEK (ИЭК)

Зажим ответвительный изолированный ЗОИ 25-95/25-95 (P 70, P95, P3X-95, SLIW17.1) ИЭК Артикул: UZA-11-D25-D95 Ответвительный изолированный зажим ЗОИ для проводов сечением 25-95 мм2 и жил магистрали с сечением 25-95 мм2

IEK (ИЭК)

Зажим ответвительный изолированный ЗОИ 35-150/35-150 (P 70, P95, P4X-150D) ИЭК Артикул: UZA-11-D35-D150-1 Ответвительный изолированный зажим ЗОИ для проводов сечением 35-150 мм2 и жил магистрали с сечением 35-150 мм2

IEK (ИЭК)

Зажим плашечный ЗП 6-95/6-95 (SL37.27) ИЭК Артикул: UZP-11-S06-S095 Прокалывающий изолированный зажим ЗП для проводов сечением 6-95 мм2 и жил магистрали с сечением 6-95 мм2

IEK (ИЭК)

Зажим плашечный ЗП 50-240/50-185 (SL14.2) ИЭК Артикул: UZP-11-S50-S240 Прокалывающий изолированный зажим ЗП для проводов сечением 50-185 мм2 и жил магистрали с сечением 50-240 мм2

IEK (ИЭК)

Зажим прокалывающий ответвительный ЭРА P-645 (50-150/6-35) Артикул: Б0037737 Прокалывающий изолированный зажим ЗПО для проводов сечением жил магистрали 50-150 мм2

ЭРА

Монтажный ролик


Некоторые электрики приноровились монтировать СИП без использования раскаточных роликов, применяя только стандартные поддерживающие зажимы. Однако это в основном касается СИП малых сечений до 35мм2. Да и способ такой возможен на небольших расстояниях и является не правильным.

Поэтому при строительстве ВЛИ без применения роликов не обойтись. Их рабочая поверхность покрыта пластиком, что защищает изоляцию от повреждений. Применять здесь железные ролики, которые используют для натягивания голых проводов нельзя.

И уж тем более категорически запрещено раскатывать СИП по земле. Даже если вы при этом не повредите изоляцию, она у вас в любом случае покроется грязью. В последующем, при установке прокалывающего зажима на грязный СИП, сопротивление между зубчиками и проводом будет гораздо больше нормированного.

Грязь попадет на герметизирующую смазку. Все это будет способствовать нагреву в месте соединения и в конечном итоге контакт отгорит и пропадет. Хотя казалось бы, вы все сделали по технологии, кроме одного единственного момента – раскатали СИП не по роликам.

Наглядные последствия выгорания контакта в прокалывающем зажиме:

На анкерных, угловых анкерных и других сложных опорах при углах поворота 90 градусов нужно применять ролики с монтажным ремнем или цепью.

Канавка ролика должна располагаться на уровне анкерного кронштейна. Для угловых опор при прохождении СИП с наружного угла возможно применение роликов другой конструкции.

Для промежуточных опор эти девайсы имеют упрощенную конструкцию. Вместо ремня чаще всего идет крюк, который закрепляют за сам поддерживающий кронштейн.

У кронштейнов Нилед для этого даже предусмотрен специальный выступ-упор.

У роликов Ensto способ крепежа еще проще. Промежуточные ролики можно применять не только на прямых участках, но и при малых углах поворота до 30 градусов.

Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, КВТ:

EnstoSicamNiledКВТ

Ensto

Sicam

Niled

КВТ

Конструкция

Конструктивно зажим СИП состоит из:

  1. Влагозащищенного или герметичного корпуса (последний предпочтительнее).
  2. Своеобразной внутренней «клеммы» из одной или нескольких симметричных пластин с шипами пирамидальной формы, которые располагаются в каждом из гнезд.
  3. Системы крепления, основанной на применении срывной калиброванной головки винта.
  4. Дополнительной системы размыкания зажима, предназначенной для экстренного снятия.

Внутри корпуса находится специальная смазка, которая герметизирует место прокола, не допуская контакта с проводом воды и воздуха. Этому же способствует специфическая форма зубьев.

Стягивается зажим для СИП обыкновенным болтом с головкой на 13, реже на 17. Всего в системе предусмотрено два болта — один со срывной головкой, другой обычный, который при необходимости можно ослабить, чтобы вытащить провод и разобрать всю конструкцию.

Гнезд для проводов бывает 2 или 4. Они могут быть различного диаметра, например, 16–120 и 6–50. Здесь первая группа цифр — сечение основного провода, вторая — дополнительно подключаемого. Одно из достоинств зажимов СИП — в том, что они (в известных пределах) подгоняются под кабели различных калибров.

Существует два основных вида этих соединителей — со срывной головкой и с динамометрическим ключом, по которому можно выставить усилие зажима. В моделях со срывной головкой срыв происходит при усилии от 9 до 20 Ньютонов (в зависимости от модели). Такого же усилия сжатия необходимо достичь при использовании модификации с динамометрическим ключом, так как необходимо, чтобы зубцы прокололи изоляцию и надежно вошли в металл жилы. При этом зубцы значительно деформируются — именно это, в сочетании со срывом головки зажимного болта, делает зажим для СИП одноразовым. Дело в том, что, в целях борьбы с образованием окислов, пластина с шипами в зажимах выполняется из сравнительно мягкого алюминиевого сплава. В этом его отличие от «прокалывающих» клеммников.

Электрический контакт между соединительными винтами и зубчатыми пластинами отсутствует. Корпуса выполняются из различных полимерных материалов, устойчивых к ультрафиолету и нередко имеющих дополнительное армирование стекловолокном.

Последовательность монтажа

При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

  • не повредили основную жилу СИП
  • прокололи, но не порезали изоляцию
  • сохранили несущую способность жилы на уровне 80% от первоначальной

Изделия Ensto благодаря пирамидальной форме зубцов и их расположению в шахматном порядке лучше многих других справляются с этим.

Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

В конце подключенный отпаечный СИП загибается к основному и подтягивается к нему стяжкой. Делается это для того, чтобы при ветре контакт не подвергался механическим воздействиям и не обломился в дальнейшем.

Плюсы использования

Описание преимуществ от применения и установки таких приспособлений:

У потребителя есть возможность работы с электросетью под высоким напряжением. Посредством зажима делается отводка от магистрального самонесущего кабеля, при этом не обесточивается линия.
Допускается подключение проводников, жилы которых сделаны из различных металлов, к примеру, алюминия и меди

Но важно, чтобы эти кабели были одножильными.
Возможность контроля фиксации благодаря срывной головке или посредством динамометра. В первом случае элемент выполнен из алюминия

Если произойдет срыв головки, это свидетельствует о том, что натяжение достигло нужного уровня.
Упрощается процедура снятия благодаря использованию второго болта.
Большинство современных моделей оснащаются герметичным корпусом. Проверяется этот параметр производителем посредством подачи высокого напряжения на изделие.
Возможность компенсации температурных расширений.
Быстрота установочных работ.
Обширный диапазон видов кабелей, которые можно подключить этим методом.

Подробней об опасностях, связанных с использованием данного типа устройств, рассказал канал ЕКF.

Соединение СИП с кабелем ВВГ

Для ввода применяется СИП-4 или СИП-5 с жилами на 16 мм2. Меньший размер запрещен ПУЭ, а этого допускаемого сечения будет больше чем достаточно. Число жил может быть 2 или 4, в зависимости от того, какое подводится питание – однофазное или трехфазное. Для ответвлений также применяется провод марки СИП-2 с несущей нулевой жилой.

По стандарту максимальный пролет для навесного провода составляет 25 м. Если расстояние от строения до ЛЭП больше, устанавливается промежуточная опора с поддерживающим зажимом.

На опоре магистральной линии делается ответвление. К стене СИП крепится с помощью кронштейна с анкерным зажимом. Зажим для несущего провода СИП-2 выполнен в виде зажимной плашки (рис. а), а для СИП-4 применяется зажим с захватом одновременно всех жил, натяжение между которыми распределяется равномерно (рис. б).

Анкерные зажимы для СИП- 2 (а) и СИП-4 (б)

Жилы медного кабеля ВВГ, входящего в дом, соединяются с проводом с помощью прокалывающих зажимов (обведены красной линией на рис. а). Они гарантируют электрическое соединение проводников без снятия изоляции.

Соединение СИП с кабелем ВВГнг прокалывающими зажимами: а – монтаж СИП на стену дома; б – устройство прокалывающего зажима на два провода

СИП с медным проводником соединяется следующими способами:

Прокалывающие зажимы (рис. б). Провода с изоляцией вставляются в отверстия зажима, после чего затягивается верхний болт. Герметичный корпус устройства изготовлен из полимера, армированного стекловолокном. Он надежно защищает соединение от попадания влаги и устойчив к ультрафиолету. Затяжка может производиться одним болтом или раздельно для каждой жилы.
Ответвительные сжимы (фото ниже). Конструкция включает 3 пластины из биметалла и винты для их стяжки. Жилы зачищаются, вставляются между пластинами и фиксируются. Сверху надевается изолирующая коробка. Соединение «орешками» является предпочтительным для алюминиевых проводов, чувствительных к насечке от шипов.
Гильзы. Жилы зачищаются, вставляются в гильзу и обжимаются прессом. На место соединения надевается термоусадочная трубка с гелем внутри для герметизации.

Ответвительные сжимы («орешки») для соединения проводов

Альтернативным решением является непосредственный ввод СИП в электрощит дома, после чего делают разводку внутри. Энергоснабжающая компания разрешает применять подобные проекты, поскольку всякий разрыв на вводном кабеле создает лазейку для хищения электроэнергии.

По сгораемым конструкциям алюминиевые кабели ПУЭ прокладывать запрещают. Здесь потребуется переход на медный кабель, например, ВВГнг.

При любом выбранном варианте ввода следует запросить у Энергосбыта технические условия и выполнить работу в соответствии с ними.

Прокалывающие зажимы для подключения кабеля герметичны и доступны для осмотра. Чтобы у Энергосбыта не появились вопросы о возможности хищения электричества, можно установить зажимы со срывающейся головкой, которые невозможно разобрать.

Подключение можно сделать ко входу обычного двух,- или четырехполюсного автомата. СИП является жестким проводом и подключать его не очень удобно. С выходом автомата соединяется обычный кабель, что обеспечивает надежный переход. Автомат предпочтительней располагать снаружи дома в закрытом опломбированном боксе. Его номинал выбирается выше, чем у защиты домашней системы.

Другим преимуществом данного способа является то, что изоляция СИП не рассчитана на прокладку внутри дома. Ее контакт с любой поверхностью является нежелательным. Кроме того, полиэтилен является горючим материалом, хотя провод сечением 16 мм2 трудно нагреть до температуры воспламенения при наличии автомата. Если прокладывать внутри дома, то следует выбрать марку СИП-5нг, где изоляция не распространяет горение.

Слабым местом является ввод через стену. В деревянных домах прокладка делается через металлическую трубу. В остальных случаях достаточно проложить пластиковую.

По вводу электричества у специалистов могут быть разные точки зрения. Чтобы его не пришлось впоследствии переделывать, проект подключения следует заранее согласовывать с Энергосбытом.

Назначение зажима

В подавляющем большинстве случаев прокалывающий зажим используется для ввода электричества, подключения к воздушной линии электропередач без снятия напряжения (без отключения). Основным элементом зажима является контактная пластина с острыми зубцами. При монтаже они прокалывают изоляцию магистрального провода и ответвительной жилы, обеспечивая электрический контакт.

При этом есть варианты зажимов для ответвления между изолированной и неизолированной (голой) жилой. На стороне для подключения голой жилы нет зубцов для прокола изоляции. Такие зажимы электрики называют просто — орехами.

Уже другой провод, выходящий из них, подводится к вводному автомату для дальнейшей разводки электросети по помещению.
