Канализационный колодец: виды, устройство, классификация

Гидроизоляция канализационных шахт

Качественная гидроизоляция – залог правильного функционирования системы утилизации нечистот. Герметичность конструкции обеспечивает отсутствие посторонних, в частности грунтовых, вод в сточной магистрали. Их попадание в канализацию ускоряет процесс накопления нечистот в колодце. Соответственно, плохая гидроизоляция влияет на частоту вызова ассенизатора для выкачки сточных вод.

Гидроизоляция осуществляется в соответствии со следующими правилами:

Перед нанесением герметизирующих составов места стыков ЖБ колец очищают от загрязнений, а затем увлажняют, чтобы увеличить адгезию мастики к бетонной поверхности;
Гидроизоляция осуществляется с применением водостойких мастик, которыми заполняют зазоры между ЖБ кольцами;
Гидроизоляция должна просыхать равномерно по всей площади зазора, поэтому ее предусмотрительно накрывают полиэтиленом.

Канализационный колодец – основной элемент системы канализации, который может иметь несколько функциональных предназначений. Одни типы конструкций применяют в качестве точки сбора нечистот, а другие – для контроля работы и очистки сточной магистрали от засорений. В процессе сборки канализационных шахт нужно учитывать нормы СНиП, которые касаются параметров монтируемого оборудования, а также уровня залегания трубопровода и расстояния между элементами конструкции.

https://youtube.com/watch?v=Lg7l8vHw13s

Места расположения в зависимости от назначения

Установка ревизионных камер регламентируется строительными документами. Согласно СНиП смотровые пункты монтируют в местах поворотов, а также уклонов при изменении линейного трубопровода. И на стыке центральной линии дополнительных отводов.

Вывод канализационных систем для жителей частного сектора возможен при установке смотровых камер. На диаметр устанавливаемой трубы прямо влияет расстояние её укладки (линейного участка).

При длине трубопровода до 35 метров задействованы элементы диаметром 150 мм. Существует обратная зависимость. К примеру, если диаметр труб входящих в общую систему трубопровода 150 метров, то по условиям монтажа через 35 метров должен находиться смотровой колодец. Промышленная система контроля может в корне отличаться от аналогов, монтируемых в частном секторе.

Порядок монтажа смотровых колодцев

Определяем место размещения смотрового колодца и подготавливаем его к земляным работам — зачищаем территорию, продумываем подъезд техники, если это необходимо.
Готовим котлован по заранее сделанным расчетам.
Устраиваем гидроизоляцию. Для этого на дно вырытого котлована насыпаем гравий и щебень, сверху заливаем слой битума.
Для железобетонного смотрового колодца дно заливается бетоном (лоток делается с помощью армирования). Когда бетон просохнет (времени потребуется около двух недель), можно устанавливать кольца.
Заделываем места стыков и зазоров.
Изолируется стыковка труб со смотровым колодцем. Для этого подойдет битум или бетонный раствор.
Тестируем колодец — временно заливаем его водой и выдерживаем не менее суток.
Засыпаем колодец снаружи землей, плотно утрамбовывая грунт.
Для горловины делаем бетонную отмостку шириной около 1,5 м.

Как самому сделать перепадной колодец ↑

Конструкции с многоступенчатыми водоотбойниками и каналом самостоятельно обустроить сложно. Это достаточно большие и сложные сооружения, для возведения которых потребуется разрабатывать проектную документацию. Гораздо проще приобрести для установки изготовленный на заводе сборный каркас из пластика или воспользоваться железобетонными кольцами типовых проектов.

Сборный элемент канализации из пластика дорог, но предельно прост в монтаже

Технология монтажа перепадных колодцев для канализации включает:

Рытье котлована глубиной ниже точки замерзания почвы на участке.
Насыпку и утрамбовку подушки из гравия в 20–30 см.
Установку на дне котлована плиты из бетона или заливку монолитно-плитного фундамента.
Монтаж пластикового изделия или укладку ж/б колец.
Обустройство внутри отбойника.
Подключение вводов и отводов с тщательной герметизацией всех стыков.
Закрытие конструкции крышкой со смотровым люком.
Засыпку ямы землей.

Если помимо основного ввода еще приходится подсоединять вводные трубы сбоку, то они должны располагаться выше либо вровень с главным трубопроводом. Боковой поток воды не должен мешать центральному, и сам не должен иметь на своем пути помех. Его скорость обязана быть ниже основного водотока, иначе он уже превращается в главный, тогда конструкцию колодца и отбойников надо будет менять.

При высоком уровне грунтовых вод бетонные кольца перед засыпкой следует обмазать битумной гидроизоляцией. Конструкция должна быть надежно защищена от коррозии.

Как производят контроль за качеством воды питьевых колодцев

При проверке соответствующими органами качества воды в питьевых колодцах, обследованию также подвергается и прилегающая территория. Основные разновидности контроля за качеством воды:

Плановый. Проводится через определённый промежуток времени. Включает в себя комплекс основных мероприятий по определению качества воды всех источников водоснабжения (скважины, колодцы,).
Выборочный. Может проводиться в регионах, где раннее были замечены проблемы с системами водоснабжения.
Согласно разовым заявкам. Инициатором такой проверки становится непосредственный хозяин земельного участка. Выполняется с целью проверки пригодности воды.

Нередко показатели первого забора воды могут включать в себя слишком большое количество вредных бактерий и микроорганизмов. Тогда проводится более глубокое обследование воды, которое определяет причину ухудшения воды. Все показатели сравниваются с нормативами соответствующих инструкций.

Для поднятия качества воды может быть произведена чистка питьевого колодца и его последующая дезинфекция. Если после этого проблем не была устранена, то качество воды повышают, применяя специальные препараты с высоким содержанием хлора. Если загрязнение имеет химический характер (особенно загрязнение агрессивными веществами), то может быть принято решение о ликвидации источника.

Назначение канализационного колодца

Важно! Согласно требованиям СНиП, прокладка сетей водоотведения наземным и надземным способами в границах населённых пунктов запрещено. Иными словами, вся канализация должна располагаться под землёй

Такое исполнение исключает возможность профилактического обслуживания. На участках, где отсутствует канализационный колодец, в случае аварии приходится проводить земляные работы с разработкой грунта.

В большинстве случаев работоспособность нарушается в результате засоров. Значительная их часть происходит в местах поворотов и соединений нескольких линий. Для предотвращения и устранения возможных неисправностей строят канализационные колодцы. Они называются смотровыми.

Устанавливаются смотровые канализационные колодцы и в местах, подверженных другим неисправностям.

Отдельным видом канализационного колодца являются смотровые камеры. Они помогают точнее определить место неисправности.

Типы канализационных труб и их особенности

Процесс прокладки наружной канализации выглядит довольно просто. Трубы укладывают в вырытую траншею, стыкуют с системой, расположенной внутри дома, а также с коллектором, затем засыпают землей.

Трубы, которые используются при создании наружной канализации, различают по многим параметрам, таким как диаметр и конфигурация сечения, а также материал. Сегодня канализационные системы выполняются из:

чугуна;
керамики;
бетона;
асбоцемента;
пластика;
стеклопластика.

Чугунные трубы весят довольно много, их внутренняя поверхность не слишком гладкая, а монтаж очень сложен, поэтому на приусадебных участках этот тип канализации используется крайне редко.

Керамические элементы монтировать проще, но при неаккуратном обращении их легко повредить. Бетонные конструкции большого веса сложно также сложно устанавливать, поэтому для наружной канализации частного дома их используют редко.

Безусловный лидер на рынке канализационных систем — пластик. Трубы из ПВХ, ПП, ПВП обладают всеми характеристиками, необходимыми для наружной канализации:

легким весом;
значительной прочностью;
устойчивостью к химикатам;
простотой в монтаже;
гладкой внутренней поверхностью;
способностью переносить очень низкие температуры и т.п.

Очень хорош для канализации и стеклопластик, представляющий собой состав из полиэфирных смол, армированный специальным стекловолокном. Однако такие конструкции весят значительно больше, и стоят гораздо дороже.

Для создания канализации на приусадебном участке чаще всего применяют пластиковые трубы круглого сечения, диаметр которых обычно равен 110 мм.

При прокладке труб методом прокола, например, под дорожным полотном, а также в других местах с высокой нагрузкой рекомендуется использовать двухслойные трубы с гофрированной наружной поверхностью.

С какой целью используется канализационный колодец?

Представить жизнь современного человека без канализации практически невозможно

И абсолютно не важно, идет разговор о жизни в крупнонаселенном городе или небольшом дачном коттедже за пределами населенного пункта. Роль канализации заключается в выведении отходов, утилизировать которые без такой системы не представляется возможным

Каждая сточная система, наравне с другими инженерными коммуникациями, нуждается в периодическом обслуживании и проверке работоспособности. Когда происходит засорение системы, то избежать аварийного вмешательства нереально. Именно для получения легкого и быстрого доступа к проложенным в грунте трубам и иным деталям и предназначается канализационный колодец.

Многие граждане уверенны, что люки на городских улицах располагаются в хаотичном порядке. Такое мнение ошибочно, так как их размещение регламентируется СНиПом, содержащим специальные нормативы, типы сооружения, а также требования к обустройству и последующему обслуживанию.

Выбор оснащения

Одной из наиболее ответственных операций в процессе выполнения подготовительных работ является выбор материала изготовления и технических характеристик трубопровода. Если раньше безусловное лидерство на рынке принадлежало чугунным трубам, то в последние годы они частично уступили свои позиции пластиковым (ПВХ) изделиям. Споры о наилучшем материале не утихают, так как каждый предоставляет пользователю специфические преимущества. К достоинствам чугунных труб относят:

высокую механическую прочность;
долговечность и надежность, особенно при нанесении защитных покрытий;
хорошую шумоизоляцию и термоизоляцию;
легкость создания систем с высокой пропускной способностью.

А вот основные преимущества пластиковых труб по сравнению с чугунными:

меньшая цена (в большинстве случаев);
стойкость к коррозии, воздействию химических веществ;
малая масса, что облегчает транспортировку и монтаж;
отсутствие необходимости в сложных слесарных и сварочных работах.

Поэтому при выборе материала для каждого конкретного трубопровода необходимо учитывать такие его эксплуатационные характеристики, как постоянные и временные нагрузки на магистраль со стороны внешней среды и интенсивность потока. Помимо выбора труб, нужно определиться с конфигурацией и типом дополнительных элементов. В любом случае понадобятся переходники, повороты, механизмы крепежа.

Особое внимание придется уделить выбору оснащения автономной наружной канализации. Придется подобрать надежные фильтрующие и дренажные механизмы (например, специальный колодец), исключающие вероятность засорения грунтовых вод. Место установки септика должно не только соответствовать пути следования магистрали, но и обеспечить удобство подключения ассенизаторной установки, так как содержимое септика следует выкачивать не реже, чем раз в два года

При этом допустимое расстояние от наружных стен дома составляет не менее 9 метров, а минимальное заглубление – 1,5 метра. В районах, где возможно глубокое промерзание почв, показатель заглубления дополнительно корректируется

Место установки септика должно не только соответствовать пути следования магистрали, но и обеспечить удобство подключения ассенизаторной установки, так как содержимое септика следует выкачивать не реже, чем раз в два года. При этом допустимое расстояние от наружных стен дома составляет не менее 9 метров, а минимальное заглубление – 1,5 метра. В районах, где возможно глубокое промерзание почв, показатель заглубления дополнительно корректируется.

Выбираем место для колодца

Самое сложное в строительстве колодца – определить местонахождение и глубину залегания водоносной жилы.

Нужно найти такое место, где вода будет в достаточном количестве, к тому же она должна быть чистой и подходящей не только для полива огорода, но и для пищевых нужд.

Источником информации могут выступать:

Владельцы близлежащих участков: особенно те, у кого уже есть колодец или кто пытался его когда-то построить. Беседа с соседями поможет понять, есть ли шанс найти под землей воду, как глубоко она может находиться и какое имеет качество. Полезными будут данные и о структуре грунта. Если он слишком каменистый, затею, возможно, придется оставить.
Гидрогеологические карты: может статься так, что каким-либо учреждением в вашей местности уже проводилась когда-то разведка недр, на основании которой были разработаны гидрогеологические карты. В поисках этих данных можно обратиться в ближайший проектный институт, ведомственное управление, полистать проект близстоящего крупного предприятия (по крайней мере, один экземпляр проекта должен храниться тут же) или же проштудировать просторы Рунета (случается, такие карты выкладывают).
Народные приметы: источник не очень надежный, но и у него есть свои сторонники.
Разведочное бурение: по точности этот метод поиска водоносного пласта превосходит все остальные вместе взятые, тем не менее, прибегать к нему дачники не торопятся. Причина проста: придется нанимать все ту же бригаду бурильщиков. Правда, на небольшую глубину можно забуриться и самому, используя для этого садовый или рыболовный бур с наращиваемой ручкой.

В народе практикуют несколько способов поиска воды:

путем заглубления в грунт водопоглотителя (силикагель, кирпич или соль) с последующим определением объема впитанной им влаги;
путем анализа произрастающей на участке растительности;
методом лозоходства;
по характерным природным явлениям.

Тому, кто готов всерьез положиться на народный метод, не стоит принимать поспешных решений. Копайте только там, где сходится сразу несколько примет. В противном случае все усилия могут оказаться потраченными впустую.

Обычно колодец выкапывается на глубину 8 – 12 м. Именно здесь находится ближайший к поверхности водоносный пласт, содержащий чистую воду хорошего качества. Вода из самого верхнего слоя, называемого верховодкой (глубина – от 2 до 5 м) содержит много грязи, поэтому для питья и приготовления пищи использоваться не может.

Разумеется, колодец нельзя строить вблизи септиков, выгребных ям, бань, компостных куч, предприятий животноводческого хозяйства, свалок и т.д. Расстояние между источником воды и такими объектами должно быть не менее 20 м.

Глубина укладки труб

Теплообменники: виды, устройство и принцип работы

Минимальную глубину заложения элементов системы определяют теплотехническими расчётами, которые проводят специализированные организации.

Изготавливая колодец для канализации своими руками, надо принимать во внимание опыт эксплуатации таких сооружений в данном районе. Нижнюю часть трубы (она называется лоток) углубляют не менее чем на 30 см ниже уровня промерзания

В любом случае верхняя её часть (шелыга) заглубляется не выше чем на 70 см от поверхности грунта. Максимальная глубина укладки зависит от материала изготовления, состава грунта, метода проведения работ

Нижнюю часть трубы (она называется лоток) углубляют не менее чем на 30 см ниже уровня промерзания. В любом случае верхняя её часть (шелыга) заглубляется не выше чем на 70 см от поверхности грунта. Максимальная глубина укладки зависит от материала изготовления, состава грунта, метода проведения работ.

Особенности системы в частном домовладении

В соответствии со СНиП и ГОСТ устройство канализационных колодцев на участке, прилежащем к частному дому невозможно без сооружения смотровых коллекторов. Такое сооружение необходимо для осуществления контроля за передвижение нечистот по системе трубопровода и прочистку труб в случае необходимости. Эта процедура в соответствии с требованиями СНиП канализационные колодцы проводится ежеквартально.

Обязательным является обустройство смотровых коллекторов, расстояние между которыми зависит от протяженности трубопровода и диаметра установленных труб:

Схема канализации в частном доме

При диаметре трубы 15 см каждый следующий коллектор должен быть расположен на расстоянии от 30 до 40 метров от предыдущего.
Если монтаж системы осуществлен с использованием труб диаметром 20 см, то расстояние до коллектора составит не менее 50 м.

По требованию СНиП и ГОСТ установка смотровых колодцев должны быть выполнена на поворотах трубопровода, в местах соединения труб и там, где созданы ответвления от главной трубы.

Устройство канализационных колодцев в соответствии со СНиП и ГОСТ возможно при выборе соответствующих комплектующих. Так как сборники могут не только каменными, но и пластиковыми, то необходимо очень внимательно относиться к выбору и приобретению комплектующих.

Особенности расчета

Основные виды конструкций канализационных колодцев

В соответствии с существующими нормами и требованиями СНиП и ГОСТ, составляющие элементы, без которых невозможен качественный монтаж канализационных колодцев, могут быть железобетонными и полимерными. Выбор зависит от особенностей самого коллектора, а основные требования описаны в сопровождающей инструкции.

Установка канализационных колодцев пройдет максимально быстро и качественно, в строгом соответствии с ГОСТ и СНиП, если специалисты, проводящие монтаж, обратят внимание на разрешенные варианты комбинирования элементов конструкции и смогут соблюсти все указанные с документации размеры. Объем, которым будет обладать смотровой и канализационный колодец, можно рассчитать, зная его глубину и диаметр, а эти параметры должны строго соответствовать СНиП:

Объем, которым будет обладать смотровой и канализационный колодец, можно рассчитать, зная его глубину и диаметр, а эти параметры должны строго соответствовать СНиП:

15 см при диаметре труб 0,7 см;
1 м – 60 см;
1,5 м – 150 см;
более 1,5 м при диаметре трубы и глубине колодца свыше 3 м.

Устройство канализационных колодцев начинается с выполнения земляных работ. Они включают в себя подготовку площадки, разметку, рытье котлована.

Категории изготовления

Элементы колодцев изготовлены с соблюдением ГОСТ колодцы канализационные ГОСТ 13015—2003,ГОСТ 8020—90 и других стандартов. Бетон применяется специальный, мелкозернистый, с низким пропусканием воды.

Для усиления бетона применяется арматурная проволока и армирующие стержни, распределяющие нагрузку.

Выпускаются элементы колодцев двух категорий по требованиям к условиям эксплуатации.

Изделия производятся из бетона нормальной проницаемости, предназначены для нагрузки грунтом и транспортную нагрузку группы А11 из СНиП 2.05.03—84. Такие элементы применяют в слабоагрессивных или неагрессивных грунтах в смотровых колодцах и для закрытого трубопровода.
Изделия производятся из бетона особо слабой проницаемости. Они рассчитываются на максимальные транспортные и эксплуатационные нагрузки: НК-80 из СНиП 2.05.03—84. Такие элементы применяются в любых грунтах, любого агрессивного состава в смотровых колодцах, для закрытого трубопровода, коллекторов канализации, и для устройства септиков и выгребных ям.

Выбор места для строительства

Прежде всего, необходимо найти правильное место для строительства водозаборного сооружения и определить его глубину. Если на соседних участках есть подобные конструкции, задача облегчается. Для этого стоит поговорить с соседями и узнать у них следующую информацию:

Какая глубина водозаборного сооружения у них на участке.
Какой объём воды оно даёт.
Когда было построено.
Особенности его использования.

При выборе места для строительства стоит руководствоваться нормативными расстояниями из СНиП 30-02-97. Согласно им между колодцем и другими объектами на участке допускаются такие минимальные расстояния:

от фундамента дома до водозаборного сооружения минимально допустимое расстояние равно 5 м;
минимальное расстояние, на котором можно строить колодец, от построек для домашних животных равно 4 м;
до любых хозяйственных строений на участке – 1 м;
деревья должны находиться на расстоянии минимум 4 м;
от кустарников до водозаборного сооружения отступают минимум 1 м;
от септиков и выгребных ям до источника питьевой воды должно быть минимум 50 м.

Согласно СНиП выше водозаборного колодца не должны находиться выгребные ямы.

Расчет канализации и глубины установки колодца

Для устройства канализационного колодца в частном доме предварительно выполняют расчет всех параметров сооружения, включая объем емкости и определение точки расположения. При этом обязательно учитывают число проживающих в доме и количество санитарных узлов.

Это интересно! Откачка воды из дренажного колодца и его очистка Подробнее Чтобы высчитать размеры колодца, необходимо знать расход воды. Если в доме проживает семья из 4 человек, то объем стоков будет доходить до 1000 л в сутки. По стандартам при таком расходе воды колодца объемом 1 м3 будет достаточно

Однако важно учитывать запас, для этого норматив умножают на 3. В данном случае площадь дна составит 3 м3, глубина ямы – 3 м, ее учитывают при размещении слива

Получив габариты ямы, остается произвести расчет бетонных и полимерных колец для устройства канализационного колодца. Далее составляют смету и реализуют проект.

При устройстве канализационного колодца для центральной канализации должны выполняться требования, приведенные в СП:

Монтировать шахту разрешается, если поблизости нет центральной системы водопровода и скважин.
При устройстве шахты канализационного колодца СНиП устанавливает безопасные расстояния до жилого дома и соседних участков.
Размеры колодца зависят от среднесуточного расхода воды и количества человек, проживающих в доме.

При строительстве частного дома важно сделать жилье максимально комфортным и удобным. Кроме света и воды, необходимо спроектировать систему канализации

Только так вы сможете получить желаемые удобства и комфорт.

Если вы решились проводить самостоятельно канализационные работы и устройство колодца, то независимо от выбранных материалов начинайте строительство с подготовительного этапа, который включает:

чертеж план-схемы канализационной системы с точным указанием места, где будет обустроен колодец;
разметку на участке;
подготовку участка к строительным работам (убирают старые постройки, деревья и кустарники, мешающие строительству);
обеспечение подъездного пути для строительной техники (дороги, по которой без проблем подвезут материалы и проедет спецтехника).

Рытье ямы для колодца состоит из нескольких операций:

земляных работ (копки ручным или механизированным способом);
выравнивания и зачистки дна;
соблюдения геометрии (глубина, углы откосов стен).

Блиц-советы

Не рекомендуется глубину траншеи делать слишком большой, потому что понадобится подсыпать грунт, который со временем просядет. Вследствие этого магистраль может изменить правильный уклон.
Во избежание повреждения трубопровода под трубы в процессе их укладки запрещается подкладывать твердые предметы.
Выбирая участок для возведения фильтрационного или накопительного коллектора необходимо предусмотреть возможность подъезда техники для очистки конструкции.
Вопреки тому, что канализационный септик является мокрым видом колодцев, требуется обеспечение его герметичности. Это необходимо для того, чтобы минимизировать проникновение сточных вод в окружающую среду. Для гидроизоляции участков соединений колец используют специальные водонепроницаемые составы.
В период обеспечения гидроизоляционного слоя в течение 3 суток необходимо исключить воздействие механических нагрузок и низких температур на поверхности. На протяжении этого времени обрабатываемые участки следует регулярно увлажнять, используя обычный распылитель. Также можно накрыть поверхность пленкой, которая способствует уменьшению испарения влаги.

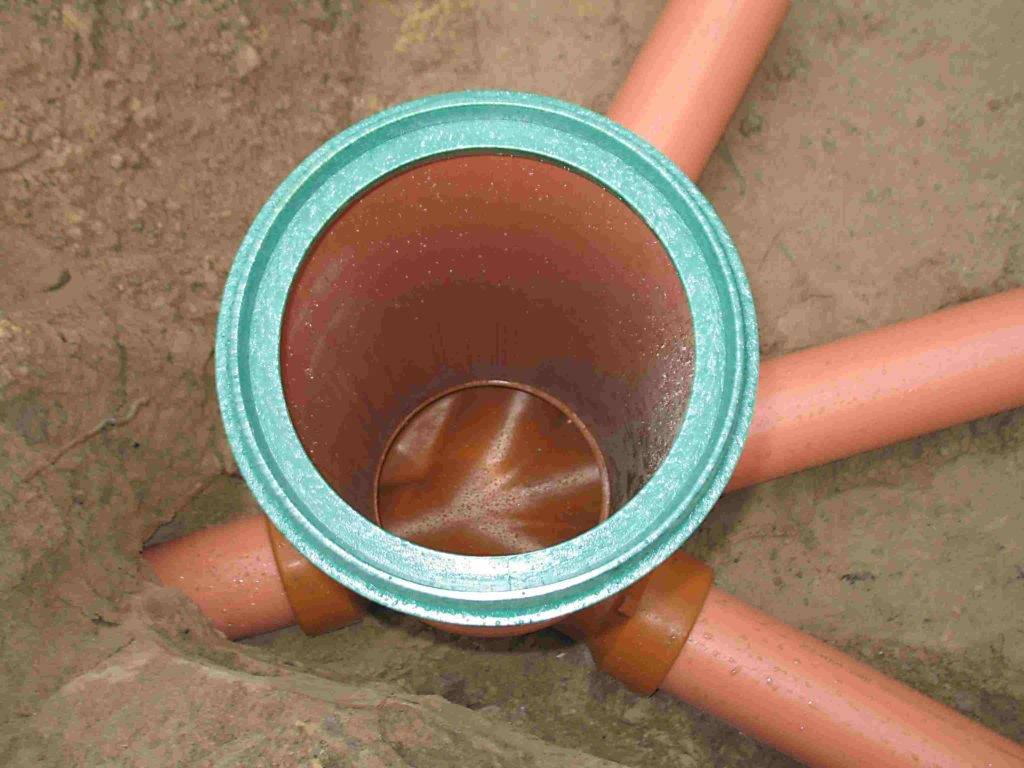

Монтаж пластикового колодца

Использование готовых пластиковых сооружений, укомплектованных фасонными частями, не только даст существенную экономию времени, но и даст возможность самостоятельно выполнить монтаж даже при отсутствии опыта и подготовки.

Важно лишь точно соблюсти требования, касающиеся места расположения конструкций и выбора их размера, которые определяются по совокупности параметров системы (диаметру труб, прямолинейности или наличия поворотов магистрали, глубине прокладки и пр.). В остальном монтаж выполняется в несколько приемов:

рытье котлована,
строительство фундамента (песчано-щебеночная подушка, заливное основание),
установка конструкции (и ее якорение при необходимости),
подключение колодца к системе.

Монтаж лотковой части канализационного смотрового колодца в котловане

Основные типы перепадных колодцев

В зависимости от их конструкции перепадные колодцы делятся на такие типы:

Перепады, где есть водослив практического профиля и в его нижнем бьефе имеется водобойный колодец.
Перепады трубчатые. Они могут иметь разную конструкцию, но их объединяет одна конструктивная особенность – все они имеют вертикальную трубу.
Перепады, обустроенные отбойно-водосливной стенкой.
Перепады многоступенчатые шахматные. Они имеют разнообразную конструкцию. Их общая конструктивная особенность – на каждой ступени происходит гашение падающей энергии.
Быстротоки – небольшие короткие каналы, которые имеют большой уклон.

Часть 2. Оборудование колодцев

Классика, знакомая с детства

Всем знакома картина: торчащий из люка со сдвинутой крышкой дяденька с чумазым лицом, который что-то там чинит.

И до сих пор, если спросить любого постсоветского человека, из чего делают колодец для канализации – в 99% случаев он ответит: «Из бетона».

И в большинстве случаев будет прав, поскольку до сих пор основная масса этих сооружений на магистральных трубопроводах систем водоотведения изготавливается в соответствии со СНиПом, из железобетонных колец, реже – кубов, или собирают из плит.

Современные полимерные системы, по многим параметрам превосходящие своих твердокаменных предшественников, только начинают выходить на отечественный рынок.

Впрочем, при всех своих недостатках традиционное кольцо, видимо, долго еще будет оставаться символом канализационного колодца.

Функциональные виды канализационных колодцев

По назначению пластиковые колодцы, предназначенные для канализации подразделяют на:

смотровые;
поглотительные;
водоприемные.

Так, без смотровых колодцев не обходится ни один канализационный трубопровод. Они необходимы для контроля за состоянием системы, для ее технического обслуживания, обеспечения доступа для специального оборудования и т. п.

Смотровые колодцы в обязательном порядке устанавливают в местах:

соединения ответвлений;
поворота канализационной магистрали;
изменения уклона труб;
перехода к трубам другого диаметра.

Кроме того, смотровые колодцы необходимо размещать на определенном расстоянии друг от друга. Чем больше диаметр колодца, тем больше нормативно допустимое расстояние между смотровыми колодцами.

А вот поглотительные колодцы используют там, где нет возможности отвести сточные воды. Вместо монтажа кинеты дно таких сооружений засыпают дренажем: песком, гравием, щебнем, битым кирпичом и т. п. Стоки, постепенно фильтруются через дренажный слой и попадают в грунт.

На дно поглотительного пластикового колодца укладывают слой дренажного материала

В водоприемных колодцах вода накапливается, а затем отводится в открытый водоем, в дренажную систему или в открытую канаву. Крышка таких канализационных колодцев из пластика должна быть герметичной, чтобы не допустить переполнения канализации после проливных дождей.

Основные санитарные требования обустройства перепадных канализационных колодцев

По условиям санитарных требований при установке канализационной системы с использованием труб, диаметр которых не более 600 миллиметров, не обязательно устанавливать перепадный колодец.

Когда выполняется канализационная система, высота перепадов которой составляет до 3 метров, необходимо устанавливать трубчатые перепады.

Можно установить обычный смотровой колодец, который будет играть роль промывного колодца. Иногда используют специальные конструкции, которые обустроены подводом воды.

В самотечных системах камеры и колодцы рекомендуется выполнять по типовым проектам.

Необходимо знать все конструктивные особенности колодца, а также его элементов, которые входят в состав колодца. На колодце должна быть нанесена маркировка. Не стоит пренебрегать маркировкой.

Устройство колодцев

Дорожная плита

Железобетонные канализационные колодцы обычно состоят из трех конструктивных частей: днище, лазовая и соединительная часть. Если трубы до 300 мм (наиболее распространенный вариант для частных домов), колодцы железобетонные канализационные строят круглыми, метрового диаметра, лаз не менее 700 мм.

Если трубы большего диаметра, стандартные метровые днища из железобетона невозможно использовать, в нём нельзя пробить отверстие нужного диаметра. Тогда дно колодца делают в форме прямоугольника набивным бетоном или из кирпича.

В свету набивная часть должна быть 1 метр, а ширина – соответствовать диаметру труб.

Особенности монтажа

Рассмотрим алгоритм строительства наружной канализации:

создание проекта. В него входят расчетная часть, схема размещения узлов, элементов системы, спецификация на материалы, комплектующие;
приобретение необходимых материалов, труб, емкостей;
производство земляных работ. По данным схемы выполняется разметка, затем выкапывают траншеи под укладку труб, гнезда под емкости, колодцы, коллекторы;
установка емкостей, септиков, других резервуаров. В условиях высокого уровня грунтовых вод на дно гнезда предварительно устанавливают бетонный якорь, фиксирующий положение емкости. Сразу выполняется выравнивание по осям, гидроизоляция (если надо), утепление;
выполняется укладка трубопроводов. Они должны иметь заданный уклон, который соответствует диаметру трубы. Так, для элементов на 110 мм на каждый метр уровень должен понижаться на 2 см. Чем больше диаметр, тем меньше оптимальный наклон;

выполняется утепление труб. Используются разные материалы. Наиболее удачный выбор — пенопластовая скорлупа. Она плотно охватывает трубу, полностью исключая потери тепловой энергии;
выполняются испытания. По каналам пропускают воду и смотрят, насколько герметичны соединения. Устраняются обнаруженные недочеты, протечки или другие изъяны. После этого траншеи засыпают грунтом. С этого момента систему можно считать введенной в эксплуатацию.

Указанный алгоритм относится практически ко всем комплексам. Каждый проект имеет свои особенности, но общий порядок строительства остается неизменным.

Для чего нужны канализационные конструкции

Такое устройство имеет вид шахты выполненной в форме прямоугольника или цилиндра. На ее дне расположены каналы, через которые отводятся сточные воды.
Основное назначение – контроль над работой системы канализации и при необходимости осуществление ее ремонта. Верх шахты закрывает люк.Канализационные колодцы устройство и принцип использования подразделяют на такие типы:

Устройства смотровые.
Линейные.
Сооружения перепадные, узловые и поворотные.
Для контроля.

Как устроен смотровой колодец

Смотровые обустраивают для контроля и обслуживания на всей длине канализационного трубопровода. Согласно СНИП устройство канализационных колодцев имеющих до 150 мм диаметр труб внешней канализации должны устанавливаться через 35 метров, если диаметр 200 мм тогда на прямых участках это расстояние составляет 50 метров.
Изготавливают их из тех же материалов, что и в другие инженерные конструкции канализации: кирпич, железобетонные кольца. Это сооружение в виде круглой или прямоугольной шахты, на ее дне установлен открытого типа лоток, по которому стоки плавно перетекают из одной трубы в другую.
Всю подземную конструкцию нужно накрыть квадратной или круглой плитой, в ней установлен люк. Для удобства обслуживания, при больших диаметрах, на внутренней стенке сооружения вмонтированы металлические скобы.
Расстояние между элементами не должно быть больше 350 мм по вертикали. За скоростью протекания сточных вод позволяет наблюдать открытый лоток.
Он же упрощает процедуру чистки отрезка канализационной магистрали, когда в ней возникает засор. Большой популярностью пользуются такие, которые изготовлены из пластмассы.Эти изделия уже полностью готовы к монтажу узла. Если необходимо, составляющие можно поменять на детали и узлы нужной длины и конфигурации.
Смотровые устройства устанавливаются:

На поворотах труб.
В местах, где трубопроводы имеют ответвления.
На уклонах и изменениях диаметров труб.
Через определенные расстояния на прямых участках, что зависит от диаметра труб.

Как устроен перепадной колодец

На местности, имеющей сложный рельеф и во избежание ненужных уклонов канализационного трубопровода, выполняют устройство перепадного канализационного колодца. Данный вид сооружений предусмотрен лишь для прямых участков магистрали.
Эта конструкция представляет собой установленную вертикально трубу, в которую входят и выходят трубопроводы.

Особенности устройств:

Они могут иметь внутренний или наружный перепад стоков.
Материал для их изготовления берется самый разный: камень, кирпич, кольца из бетона, пластик.
В случае засорения, для удобства прочистки, входящая труба соединена с крестовиной или вертикальной трубой. О дно гасится падающий поток, а затем он направляется дольше по нижележащей магистрали.
На фото показаны внешний его вид и схема.

Чтобы усилить эффективность гашения скорости поступающих сточных вод в конструкциях устраиваются ступени или специальные плоскости.
При всем многообразии конструкций перепадного типа их основное назначение остается неизменным – изменение глубины заложения магистрали и уменьшение скорости канализационных стоков.

Особенности поворотного колодца

Выполняет такую же функцию, как и смотровое гидросооружение. Отличает его от прямоточного аналога наличие лотков в различных направлениях и место установки: это могут быть повороты на 90 градусов или другие углы направления канализационной трубы.

Канализационные колодцы: полная классификация и примеры обустройства
