Как сооружается керамический дымоход: специфика монтажа дымового канала из керамики

Особенности монтажа

Еще до начала монтажных работ следует уяснить несколько основополагающих моментов в отношении керамических дымоходов:

  • Требуется прочный и надежный фундамент;
  • Монтаж начинается снизу вверх;
  • Стыки блоков и труб не должны скрываться в перекрытии или кровле;
  • Изгибы и наклоны не допускаются, дымоход должен быть строго вертикальным.

Обязательно следует учитывать такие моменты, как возможная усадка строения в ходе эксплуатации. Например, если возводится деревянная баня, то за первые два-три года она обязательно даст усадку, в то время как дымоход останется на прежней позиции на отдельном фундаменте

В основном это касается проходов перекрытия и кровли, где важно обеспечить запас пространства до поверхности дымохода и не использовать жесткой связки

Важно знать: При сборке дымохода следует обязательно проверять на целостность каждый элемент. При обнаружении трещин или существенных дефектов на внутренней поверхности канала, нельзя допускать его использование

Никаким способом заделать трещины не получится, все равно со временем потребуется затратный ремонт с заменой поврежденной секции.

Керамический дымоход обладает существенным весом, хоть и меньшим, чем классический вариант из огнеупорного кирпича. Все равно требуется прочная опора, не связанная с фундаментом самого здания. Исключением может быть только наличие монолитного, единого фундамента, в котором нет смысла разделять опоры под здание и дымоход с котлом.

У любого производителя имеется полный набор необходимых элементов для построения дымохода любой конфигурации, в том числе с наличием вентиляционного канала или для организации спаренных систем при использовании нескольких котлов отопления, каминов или печей

Важно заранее проработать схему соединения и соответственно список необходимых элементов. Керамика легко поддается обработке и ее можно при желании привести в нужную форму, однако лучше использовать готовые секции

Внутренняя труба наращивается путем составления элементов замками и герметизацией стыка теплостойкого герметика. Керамзитобетонные блоки укладываются с помощью раствора и усилением арматурой.

Готовый дымоход, собранный с учетом всех требований производителя, способен проработать многие десятилетия. Сами производители дают гарантию на свою продукцию на срок от 30 до 100 лет.

Двухходовой дымоход: преимущества

Дымоход является завершающим элементом отопительной системы, свойства которого необходимо учитывать уже на первых этапах планировки здания. Жилые здания целесообразно оснощать двухходовыми дымоходами для использования возможности установки камина или кафельной печи помимо основных приборов отопления. Такой вариант дополнительного вида отопления имеет значительные преимущества:

  • эстетические и эмоциональные стороны
  • экономия в межсезонное время года
  • меньшый ущерб окружающей среды благодаря использованию дерева как воспроизводимого/возобновляемого вида топлива с более низким содержанием CO2
  • обеспечение теплом в случае поломки или сбоя главных приборов системы отопления.

Исправить неверно принятое решение после начала застройки весьма дорого, поэтому планировщик здания несёт ответственность за правильность консультации заказчика в вопросах выбора дымохода. Рекомендация более дешёвого варианта может стать со временем в связи с затратами на ремонт и ограничениями в применение значительно дорогим выбором.

Отдать предпочтение двухходовому дымоходу означает:

  • экономию энергии изначально
  • независимость в выборе вида топлива
  • надёжность в случае выхода из строя главной системы отопления

Особенности керамической трубы для дымохода

Керамическая труба для дымохода (термостойкая) имеют не сравнимые качества безопасности и периода пребывания в эксплуатации, что позволяет им быть вне конкуренции среди изделий из кирпича или нержавеющей стали. Такие дымоходные трубы водонепроницаемы, обладают высокой механической прочностью и, ко всему прочему, очень просты при монтаже. Внутренняя и внешняя структура сделана таким образом, что обеспечивается самый высокий уровень устойчивости против механических, химических воздействий и перепада температур.

Такая система представляет собой трехслойную трубу, где внутренняя часть – это непосредственно керамика, средняя – специальный изолятор, а внешняя часть – это блок из камня, благодаря которому придается устойчивость и правильная форма изделия.

При производстве такой трубы для дымохода используется:

глина обожженная (50%);сырая глина (48%);дополнительные соединительные элементы и вода (2%).

После смешивания компонентов и придания формы изделию, труба дымохода проходит процесс обжигания при температуре 1200 градусов. На этом этапе происходит превращение в керамическую трубу.

Преимущества и недостатки керамических дымоходов

Керамические дымоходы делают из огнеупорной глины. В зависимости от используемого материала существуют конструкции для котлов, которые имеют высокую или низкую температуру горения топлива.

Вне зависимости от разновидности изделия для них характерны такие плюсы:

  • Стойкость к повышенным температурам. Во время работы материал не трескается и не меняет своих технических параметров на протяжении всего срока службы.
  • Устойчивость к температурным колебаниям. Труба с утеплителем не повреждается вследствие постоянного нагревания и дальнейшего охлаждения во время функционирования котла.
  • Устойчивость к коррозии. Керамика не подвергается образованию ржавчины в результате контактов с водой. К тому же она не страдает от влияния агрессивных веществ.
  • Прочность. Материал способен выдерживать высокие механические нагрузки. К тому же дымоход защищен наружным бетонным слоем.
  • Плотность. Керамическая труба характеризуется низкой пористостью. Она не допускает инфильтрации дыма и токсичных газов через стенки.
  • Низкая теплопроводность. Применение утеплителя улучшает тягу в трубе и препятствует появлению конденсата.
  • Низкая шероховатость. Гладкие внутренние стенки исключают формирование турбулентных потоков, которые способны вызывать уменьшение тяги.

Из минусов стоит выделить внушительную массу. Это требует обустройства фундамента и невозможность размещения трубы под углом.

Еще одним недостатком считается высокая стоимость. Однако она вполне оправдана свойствами конструкции.


Плюсом конструкции считается устойчивость к негативным факторам.

Устройство дымохода из керамики

Керамический дымоход, как было уже сказано, это составная конструкция, которая включает:

  • дымоходный канал из керамики;
  • слой утеплителя или воздушный зазор;
  • наружный слой из керамзитобетона.

Столь серьезная конструкция объясняется рядом факторов. Во-первых, керамическая труба, которая формирует дымоходный канал, очень хрупкая и нуждается в поддержке. Во-вторых, она отличается высокой теплопроводностью, из-за чего ей требуется надежная теплоизоляция.

Сама труба выполнена круглого сечения, длиной от 30 см до 1 м. Ее внутренние стенки гладкие, в то время как на внешних допускаются шероховатости и незначительные дефекты, не влияющие на целостность конструкции. Трубы соединяются посредством замка, который являет собой утонение по внешнему диаметру с одного края и расширение внутреннего с другого

Крайне важно, что они состыковались строго по одной центральной оси

Внешняя оболочка делаются из керамзитобетона в форме квадрата с радиальной полостью внутри. Высота блока зависит от производителя, равно как и форма внутренней полости. Также предусмотрено либо прямое соприкосновение раздельных частей блока к трубе, либо наличие места для утеплителя, который соединяется посредством металлических перемычек. Они крепятся к внешней оболочке и создают надежную опору для керамической трубы.

В блоках из керамзитобетона обязательным условием является наличие специального отверстия для закладки арматура, позволяющей обеспечить максимальную прочность и устойчивость всей конструкции, что особенно важно в нижней и верхней части дымохода. Для утепления можно использовать слой базальтовой ваты или же воздушный зазор

Последний применяется в дымоходах с обратной подачей воздуха в изолированную камеру сгорания или в дымоотводных системах с предельной температурой до +450°С. Если температура превышает этот показатель или необходимо обеспечить лучшую теплоизоляцию, используют базальтовую вату, которая продается в виде плотных прессованных плит, вдоль которых делаются борозды, чтобы их можно было свернуть

Для утепления можно использовать слой базальтовой ваты или же воздушный зазор. Последний применяется в дымоходах с обратной подачей воздуха в изолированную камеру сгорания или в дымоотводных системах с предельной температурой до +450°С. Если температура превышает этот показатель или необходимо обеспечить лучшую теплоизоляцию, используют базальтовую вату, которая продается в виде плотных прессованных плит, вдоль которых делаются борозды, чтобы их можно было свернуть.

Типы керамических труб


Как правило, керамические трубы применяются для построения канализационных сетей, систем дренажа и микротоннелей.

Сегодня керамические трубы имеют широкий спектр применения. Они используются как для хозяйственно-бытовых, так и для производственных нужд. Среди керамических труб выделяют следующие категории:

  1. Канализационные трубы. Они износостойкие, не подвергаются коррозии, не чувствительны к колебаниям температуры и практически не подвергаются воздействию различных химических веществ. Эти трубы просты в укладке и в монтаже, чему способствуют современные технологии.
  2. Трубы для дренажных систем – используются на любых участках земли для дренажа. Они оснащены отверстиями на своей поверхности и обладают немалой прочностью. К тому же дренажные системы имеют высокую гибкость благодаря специальным соединительным муфтам.
  3. Трубы для микротоннелирования. Этот тип труб обладает большими диаметрами, высокой прочностью и герметичностью. Они применяются не только для канализационной системы, но также и для систем водо-, газо- и теплоснабжения.
  4. Керамические трубы для дымоходов, газовых котлов производятся из термостойкой керамики. Они собираются из отдельных секций, а после покрываются оболочкой из керамзита или из зеркальной стали, которая имеет стойкость к ржавчине.

Почему керамика лучше кирпича

Веками дымоход строили из кирпича, оштукатуренного раствором глины. Почему же в последние годы так популярны керамические трубы? Ответ прост: по своим характеристикам керамическая труба для дымохода значительно превосходит кирпич. Керамический дымоход обладает следующими достоинствами:

  • Хорошая тяга. В отличие от кирпича, имеющего шероховатую поверхность, керамические трубы изнутри покрыты жаропрочной глазурью. Гладкая поверхность способствует лучшей тяге, поэтому у владельцев печей с керамическим дымоходом не возникает проблем с задымлением дома при топке.
  • Прочность. Глазурь обладает низкой водопроницаемостью, поэтому труба не впитывает воду, и весь конденсат, а также влага от осадков стекают в специально предназначенный отстойник. Традиционные кирпичные трубы при оседании влаги на пористой поверхности кирпича впитывают ее, что при низких температурах наружного воздуха приводит к замерзанию воды и растрескиванию кирпича и кладочного раствора.
  • Устойчивость к образованию сажи. На гладкой поверхности сажа практически не оседает, и большая часть ее улетает в атмосферу вместе с дымом. На кирпиче образование сажи происходит значительно быстрее, при этом уменьшается просвет и появляется вероятность ее загорания, что грозит пожаром. Даже если сажа оседает на керамических трубах, она легко очищается механическими или химическими методами.
  • Пожарная безопасность. Воспламенение сажи в керамической трубе маловероятно, но даже если это случится, пожара не произойдет – внутреннее покрытие трубы обладает для этого необходимой жаропрочностью, а внешние ее стенки практически не нагреваются из-за низкой теплопроводности.
  • Устойчивость к химически-агрессивным веществам. В дыме содержатся соединения серы и азота, которые при взаимодействии с водой – конденсатом или осадками – образуют кислоты. Именно из-за них разрушаются кирпичные и металлические дымоходы. Глазированная керамика лишена этого недостатка – она не взаимодействует с кислотами.
  • Простота монтажа. Чтобы сложить кирпичный дымоход своими руками, необходимы знания, опыт и время. Трубу из керамики сможет установить каждый, достаточно внимательно изучить инструкцию. Керамика легко обрабатывается, поддается резке, сверлению, шлифовке, она устанавливается с помощью обычного инструмента в течение одного-двух дней.

Не лишены керамические трубы и обязательных требований, которые осложняют их установку – это довольно большой вес по сравнению с трубами из нержавейки и необходимость устройства фундамента. Впрочем, если учесть их гарантийный срок эксплуатации от 30 до 40 лет, эта особенность несущественна.

Это интересно: Что лучше двухконтурный или одноконтурный газовый котел: сравнительный обзор конструкции

Требования к установке

Керамические трубы изготавливаются в виде отдельных секций для дальнейшей сборки. Поэтому при покупке необходимо учитывать несколько важных факторов. Среди них отмечают следующее:

  • тип отопительного оборудования;
  • используемое топливо;
  • размеры помещения, в котором будет установлен котел;
  • диаметр труб, рекомендуемых изготовителем обогревательного устройства;
  • форма и размеры крыши, место вывода дымохода.

Все эти условия необходимо озвучить специалистам по продаже керамических труб для того, чтобы получить квалифицированную помощь в подборе типа изделия для дымохода и расчете необходимых размеров.

Дымовую трубу можно устанавливать как внутри помещения, так и снаружи, примкнув к стене здания. Такой вид монтажа пригоден для расположения котельной в отдельной комнате.

Стоит учесть, что внушительный вес конструкции, выполненной из керамики, требует надежного фундамента. Такие дымоходные системы не рекомендуется устанавливать на обычные перекрытия. Поверхность основания должна быть ровной и без уклонов. Фундамент возводится стандартным методом при использовании бетона марки М250 и выше. После созревания стройматериала его покрывают двойной рулонной гидроизоляцией, которая защищает канал для вывода продуктов сгорания от повышенной влажности.

Конструкторские возможности керамических труб позволяют к дымоходу подвести несколько каналов от разных источников отопления в пределах одного здания. Главное – предусмотреть наличие вентиляционной решетки и секцию для сбора конденсата в нижней части всей конструкции.

Каналы к дымоходу обычно подключаются с помощью тройников. Они же пригодятся для установки прочистной дверцы.

При монтаже системы нужно позаботиться о теплоизоляции участков труб, проходящих через неотапливаемые зоны или перекрытия. Там же можно установить отрезки сэндвич-труб. На участках изделий для дымового канала, проходящих в отапливаемых местах, теплоизоляция необязательна. Неизолированные части труб располагаются на расстоянии не меньше 60 см от легковоспламеняющихся предметов.

В устройстве дымоходной системы стоит обращать внимание на высоту цилиндрического изделия, находящегося над поверхностью кровли. Существует ошибочное мнение, что с удлинением трубы повышается тяга, но по факту во всем должна быть мера

Если керамическое изделие будет слишком длинным, под действием аэродинамики продукты горения осядут на его стенках. Для расчета этого процесса не обойтись без специальных знаний.

Верхушка трубы оформляется оголовком – элементом, который защищает дымоход от попадания мусора и осадков. Предпочтение рекомендуется отдавать изделию правильной конусообразной формы, поскольку оно влияет на аэродинамику отвода газов.

Детали дымоходной системы устанавливаются с помощью специального раствора, приготовленного из жидкости и сухой смеси. При смешивании следует четко придерживаться инструкции, а во время работы – не допускать разбавления подсыхающего раствора водой. Наносится масса обычным мастерком или посредством строительного пистолета. Швы затираются до удаления излишков раствора.

Если в будущем возникнет необходимость в создании отверстий для отвода труб, можно воспользоваться болгаркой для распиливания блоков.

Перед установкой дымоходной системы важно изучить план дома, продумать расположение стыков между элементами, чтобы не допустить попадания швов в перекрытие. Требуется учесть последовательность частей системы, а также просчитать размеры необходимых труб

Отдельно стоящее изделие без сэндвич-короба требуется закрепить к устойчивым конструкциям с помощью хомутов, установленных через 1-1,2 метра, а участок над кровлей упрочнить проволочными растяжками.

Нюансы монтажа колпаков ветрового побуждения

При установке дефлектора следует руководствоваться нормами СНиП.

Основное внимание уделяется высоте вентиляционной трубе и колпака:

На плоской крыше дефлектор устанавливается на высоте 50 см и выше.

Дополнительные нюансы установки:

  • недопустим монтаж в области аэродинамической тени соседних строений;
  • дефлектор размещается в зоне свободного обдува, оптимально, если колпак является наивысшей частью кровли.

Установка насадки круглого сечения на квадратный воздуховод осуществляется через переходной патрубок.

Требования и методика монтажа дефлектора на дымоход котла описаны в этой статье.

Кавабанга! Как рассчитать цену строительства дома из пенобетонных блоков

Плюсы и минусы керамической трубы для дымохода

Производители и потребители керамических труб для обустройства дымохода находят в них больше плюсов, нежели минусов. К основным достоинствам керамики можно отнести:

Хорошие аэродинамические показатели. В керамической трубе тяга более сильная благодаря гладкой внутренней поверхности.
Труба практически не зарастает и не покрывается слоем сажи. Даже тонкий налет, образующийся за несколько месяцев эксплуатации, можно легко удалить механическим способом.
Устойчивость к агрессивным химическим компонентам. Дым и сажа, образующаяся в результате горения топлива, содержат в себе соединения азота и серы, способные разрушить даже прочный стальной трубопрокат. В отличие от него, керамика устойчива к химическому воздействию.
Прочность и долговечность. Труба из керамики более прочная и служит дольше даже при постоянной вибрации

Средний срок эксплуатации – 40-50 лет.
Отсутствие акустического эффекта (гудения) – важное для многих пользователей преимущество дымохода из керамики.

Кроме плюсов, у керамического дымохода есть и минусы, но они незначительны. Большой вес, упомянутый выше, требует более тщательной подготовки (установка фундамента, армирование внешнего каркаса). Это же и усложняет процесс установки, особенно для неопытных пользователей.

Высокая стоимость – самый значительный недостаток. Цена керамических труб и отечественного, и импортного производства могут быть выше на 30-50% стоимости обычных металлических труб.

Особенности монтажа

Пошаговая инструкция по монтажу дымохода из керамики:

  • основание для установки трубы (фундамент) должно быть идеально ровным – никакие перекосы при установке не допускаются, выравнивается верх фундамента при помощи цементного раствора,
  • для герметизации швов между модулями применяют специальный кислотостойкий раствор. Разводят его в соответствии с инструкцией на упаковке непосредственно перед применением, желательно не замешивать все количество смеси сразу – иначе в процессе сборки раствор застынет,
  • на фундамент устанавливается внешний керамзитобетонный корпус,
  • в него вставляется утеплитель и армирующие элементы, их удобно нарезать кусками по 1,5 м. при необходимости соединить два армирующих прута их просто вставляют в отверстия в блоках корпуса с перехлестом не менее 100 мм. Отверстия с армирующими прутьями необходимо заполнить цементнымным раствором,
  • стыки блоков корпуса также скрепляют цементным раствором,
  • устанавливается модуль с резервуаром для конденсата и трубкой для его отвода,
  • в дальнейшем элементы трубы монтируются в таком же порядке корпус, утеплитель, керамика,
  • при необходимости в керамзитобетонных элементах с помощью болгарки вырезаются отверстия,
  • затем монтируется модуль с ревизионной дверцей или тройник для прочистки,
  • затем монтируется тройник для подключения котла или камина,
  • затем монтируются трубы,
  • излишки раствора следует вытирать мокрой губкой,
  • при проходе через кровлю труба крепится при помощи специальных хомутов.

После монтажа всех конструкций производится декоративная отделка внешнего керамзитобетонного корпуса и монтаж дефлектора.

Устройство керамического сэндвич-дымохода

Трубы керамические для дымохода, как правило, устанавливают в короб из керамических или бетонных блоков, заполняя промежуток между ними утеплителем на минеральной основе. Такая конструкция за многослойность называется сэндвич-трубой и позволяет решить сразу несколько задач:

Теплоизоляция трубы уменьшает перепад температуры между ее внешней и внутренней поверхностью, что уменьшает образование конденсата. Как следствие, улучшается тяга, снижается образование сажи и вредных дымовых кислот.
В местах прохода трубы через перекрытия и кровлю за счет теплоизоляции выполняются требования пожарной безопасности

Сам дымоход при этом не нагревается с внешней стороны до опасных температур, что важно при его проходе через жилые верхние этажи дома.
Внешний вид такого дымохода привлекателен и при минимальной отделке не нарушит гармонии в интерьере.

Устройство керамического сэндвич-дымохода

Требования к установке

Керамические дымоходы выпускают в виде готовых сборных элементов, которые подбираются в зависимости от вида отопительного прибора – печь, камин или котел – и имеют различные условия эксплуатации. Поэтому при покупке трубы керамической для дымохода обязательно сообщите экспертам-продавцам тип вашего отопительного прибора, топливо, которое вы используете и рекомендуемый производителем котла диаметр трубы. Также вам понадобится план дома и его геометрические размеры: высота потолков, высота и форма кровли и место выхода трубы через крышу. Все эти сведения важны для правильного подбора высоты трубы и ее типа.

Устройство дымохода с керамической трубой

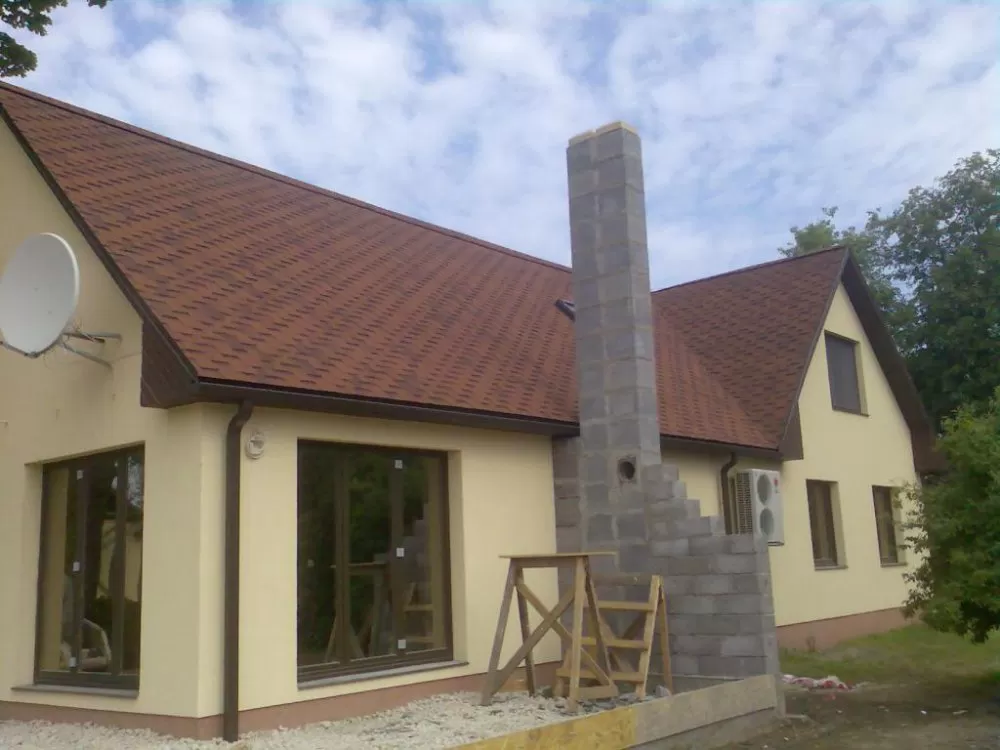

Дымоход может быть установлен как внутри здания, так и снаружи, у одной из его стен – это удобно при выносе котельной в отдельное помещение. Керамические трубы и дымоходы необходимо устанавливать на фундамент, так как обычные перекрытия могут не выдержать их веса. Фундамент заливают обычным способом из бетона марки М250 и выше, выдерживают до созревания бетона. Основание под дымоход должно быть ровным и не иметь уклона. Поверх фундамента укладывают двойную рулонную гидроизоляцию – это обязательное условие, предохраняющее стенки сэндвич-дымохода от контакта с влагой от грунта и фундамента.

Установка дымохода

Этапы монтажа керамического дымохода показаны на рисунке.

Этпы монтажа керамического дымохода из готовых элементов

Монтаж кермического дымохода — пошаговое видео

В зависимости от количества и размещения отопительных приборов в один дымоход могут отводиться дымовые каналы от нескольких потребителей, поэтому его форма может быть различной. Но нижним элементом в любом случае будет модуль, предназначенный для сбора конденсата и вентиляционная решетка. Кроме того, необходимо предусмотреть тройники для подключения дымовых каналов и для установки прочистной дверцы.

Элементы керамического сэндвич-дымохода

Труба, проходящая через отапливаемые помещения в доме с постоянным отоплением, может не утепляться. Но в местах прохода через перекрытия и на неотапливаемых чердаках устройство сэндвич-дымохода обязательно. Неизолированная труба керамическая для дымохода должна находиться не ближе 0,6 метра от любых сгораемых конструкций – этим требованием пожарной безопасности пренебрегать нельзя!

Часть трубы, находящаяся над поверхностью кровли, также должна иметь определенную высоту, которая зависит от ее расстояния до конька крыши. Многие совершают ошибку, думая, что чем выше труба, тем лучше тяга. На самом деле, тяга в дымоходе – это сложный аэродинамический процесс, для расчета которого необходимы специальные знания. Гораздо проще воспользоваться простой схемой, представленной на рисунке.

Установка трубы на крыше

Верх трубы обязательно венчает оголовок, препятствующий попаданию в нее осадков и посторонних предметов. Его форма также важна – он участвует в аэродинамике отвода газов, поэтому не стоит цеплять на трубу первую попавшуюся конструкцию, лучше приобрести специально предназначенный для этого конус.

Все элементы дымохода крепят на специальный кислотостойкий раствор. Его готовят строго по инструкции из сухой смеси и воды. Ни в коем случае нельзя разбавлять уже готовый и начинающий твердеть раствор водой! Смесь наносят мастерком или из строительного пистолета на все швы между элементами дымохода и тщательно затирают чуть влажной губкой изнутри, чтобы удалить излишки раствора.

Крепление керамической трубы на жаропрочный состав

Монтаж керамических трубопроводов

Керамические трубопроводы в основном применяют в системах водоотведения и являются безнапорными (самотечными)

Поэтому при прокладке таких труб особую важность приобретают требования укладки их точно по проектному уклону

Перед укладкой доставленные на строительство керамические трубы подвергают приемке и проверке их качества. При этом следят, чтобы трубы имели круглую форму сечения (овальность ствола и раструба трубы не должна превышать установленных пределов). Они по всей длине должны быть прямолинейными, не иметь трещин и отколов. Торцовые плоскости труб должны быть перпендикулярными.

Монтаж керамических трубопроводов ведут как отдельными трубами, так и укрупнительными звеньями (секциями) в две, три, пять труб при общей длине секции не более 8 м. Укладку трубо­проводов производят снизу вверх по уклону, начиная от смотрового колод­ца раструбами против течения сточной жидкости (см. рис. 6.5).

Укладка трубопроводов отдельными трубами.

Трубы укладывают на подготовленное и тщательно спланированное основание с выдерживанием заданного уклона. Первую трубу укла­дывают на подушку (основание) смотрового колодца раструбом вверх, т.е. «от колодца». Закрепив надежно первую трубу, укладывают последующие, соединяя их с помощью раструбов. Правильность уклонов проверяют ниве­лиром, а прямолинейность оси в горизонтальной плоскости — шнуром. Лот­ки уложенных труб должны совпадать и не образовывать уступов. Опускае­мую трубу заводят гладким концом в раструб уложенной трубы, оставляя за­зор 5 … 6 мм для труб диаметром до 300 мм и 8 … 9 мм для труб большего диаметра. Стыковые соединения трубопроводов из керамических труб уп­лотняют пеньковой смоляной или битумизированной прядью с последую­щим устройством замка из асфальтовой мастики, цементного раствора или асбестоцементной смеси. Прядь обвивают вокруг трубы не менее двух раз, а затем уплотняют конопаткой (без ударов молотком). Она при этом должна занимать 1/3 … 1/2 раструба (рис. 6.7, а), а остальную его часть заполняют мастикой. Доставленную на место работ мастику перед заливкой подогрева­ют до температуры 160 … 170°С. Для удобства заливки стыков к трубам крепят специальные металлические обоймы (рис. 6.7, б), состоящие из двух шарнирно соединенных половинок. Обойму смазывают тонким слоем глины (чтобы не прилипала мастика) и устанавливают на трубу вплотную к раструбу. Стык заливают без перерыва через летник с одной стороны, что­бы с другой выходил воздух. После остывания мастики в стыке обойму сни­мают. Пример стыка труб с заделкой цементным раствором показан на рис. 6.7, в.

Рис. 6.7 – Этапы заделки стыков керамических труб

Укладка трубопроводов звеньями.

Для ускорения процес­са укладки труб в траншею и заделки их стыков производят предваритель­ную укрупнительную сборку в звенья (секции) по две, три и пять труб. Ук­ладка звеньев из двух-трех труб диаметром до 250 мм может быть осуще­ствлена вручную. При укладке звеньев труб больших диаметров применяют стреловые краны и специальные траверсы, которые обеспечивают горизон­тальное положение звеньев при опускании.

Для ускорения работ по заделке стыков при сборке звеньев на трассе или по укладке отдельных труб в траншею иногда к керамическим трубам приделывают заранее кольца конической формы из асфальтовой мастики на внутренней поверхности раструба и на внешней поверхности другого конца трубы (рис. 6,7, г, д). Перед стыкованием таких труб асфальтовые кольца в раструбе и на концах труб покрывают расплавленным горячим битумом или обильно смазывают каким-либо растворителем (бензином, бензолом), раз­мягчающим поверхность мастиковых колец. Благодаря конической форме прилитых асфальтовых колец и размягченности их поверхности имеется возможность свободного соединения труб так называемым холодным способом. После испарения растворителя и отвердения размягченной мастики получается прочный и герметичный стык труб. Общая схема прокладки тру­бопровода из керамических труб приведена на рис. 6.8.

Рис. 6.8 — Схема организации строи­тельной площадки при монтаже тру­бопровода из керамических труб

1 — траншея, 2 — лестница для спуска в траншею, 3 — кран на монтаже смотро­вого колодца; 4 — переносные обноски; 5 — уложенный трубопровод; 6 — кран на разгрузке труб, 7 — экскаватор на отрыв­ке траншеи; 8 — опасная зона, 9 — бульдозер
