Как сделать дымоход для камина: правила устройства дымового канала и сравнение конструкций

Дымовые трубы (каналы) для каминов

Главное отличие камина от печи заключается в гораздо большем сечении для доступа воздуха в топку, из-за чего в камин засасывается большие массы воздуха, что вызывает снижение температуры в газоходе (по сравнению с печами). Поэтому сила тяги в камине приходящаяся на 1 пог.м высоты газохода меньше, чем в печи.

Для создания нормальной тяги высота дымохода камина должна быть соответственно больше, чем у печи. Для обеспечения достаточной тяги при эксплуатации ВАЖНО, чтобы дымовые газы по мере движения по дымоходу охлаждались минимально. Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение

В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги

Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение. В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги.

Холодные газы, задержанные карнизом, подхватываются потоком более горячего газа, вытекающего из узкого сечения дымохода, образующего передней стенкой камина и кромкой «зуба», и выносятся в вышележащий дымоход.

Второе назначение карниза заключается в сборе выпадающих сажевых отложений. В непосредственной близости от уступа с внутренней стороны устанавливают прочистную дверцу, через которую периодически чистят дымоход. В горловине на уровне дымоходного карниза устанавливают заслонку для регулирования тяги и отключения камина от дымовой трубы. Для уменьшения потерь теплоты стенки дымохода камина должны быть достаточной толщины.

Наиболее вредное влияние на тягу оказывают подсосы атмосферного воздуха в дымоход через неплотности в кладке, а также не работающие печи, подсоединенные к общему дымоходу, т.е. дымоход для камина должен быть отдельным от всех других каналов. Все неплотности надо выявлять и устранять.

Следующим условием сохранения нормальной тяги (без описания гидравлических свойств тяги) является устройство дымохода с сечением круглой формы, далее идет квадратная и, наконец, прямоугольная. Это объясняется тем, что в прямых углах движение газов затруднено и к тому же в них часто откладывается сажа.

Поэтому лучше всего для устройства дымоходов использовать асбоцементные или керамические трубы. Дымовые же трубы из-за трудности подгонки к дымоходу камина чаще всего выкладывают квадратными.

Что это такое и для чего он нужен

Дымоход – система трубных каналов, предназначенная для отвода в атмосферу дыма и газов, образуемых при сгорании топлива.

Основные требования к дымоходам:

  • устойчивость к высоким температурам (более 500⁰C),
  • формирование достаточной силы тяги,
  • полная герметичность,
  • стойкость к влаге, образующейся внутри системы в результате конденсирования,
  • устойчивость к воздействию угольной и серной кислоты, образующихся внутри контура в результате химической реакции водяных паров и отводимых газов (сажи),
  • обеспечение конструктивной устойчивости,
  • соответствие нормам пожарной безопасности.

Дымоход из сэндвич-трубы самостоятельно

Сэндвич труба хороша тем, что не нужно заморачиваться с утеплением труб и правильным монтажом гильз. Достаточно просто пропустить трубу сквозь ограждение и дымоход готов. Но при этом самостоятельно качественную сэндвич-трубу изготовить куда сложнее, но и это возможно при определенных усилиях.

Материалы для конструкции

Материалами служат сами сэндвич трубы и комплектующие

При покупке особое внимание стоит уделить соединительным деталям. Если же вы решили изготовить все расходники самостоятельно, то главное понять принцип изготовления основной трубы. Пошагово процесс выглядит так:

Пошагово процесс выглядит так:

Изготовление с помощью сварки внешних и внутренних труб

Обратите внимание, что внешние трубы выполняются из нержавеющих сортов стали, а внутренние из оцинкованных. Это необходимо для того, чтобы защитить внешнюю поверхность от воздействия погодных условий, а внутреннюю от агрессивной среды, создаваемой дымовыми газами

Следующий этап это вырезание из листов нержавеющей стали центрирующих колец

Кольца должны иметь внутренний диаметр равный внутренней трубе и внешний диаметр равный внешней трубе. Производится укладка утеплителя. Для этого на внутреннюю трубу надевают два центрирующих кольца, между которыми зажимается лист утеплителя. На утепленную внутреннюю трубу надевается внешняя труба.

Самодельная сэндвич-труба

Изготовление дополнительных деталей

По тому же принципу изготавливаются отводы, только длина секций будет задаваться не шириной листов утеплителя, а длинной прямых частей отвода.

Отдельное внимание стоит уделить соединительным частям

При монтаже сэндвич панелей важно, чтобы слой утеплителя не прерывался. Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно

Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.

Сборка дымохода и монтаж

Сборка дымохода производится по тому же принципу, что и монтаж стального дымоотвода. Только при прохождении ограждения нет необходимости устраивать гильзу. Вот и все отличия.

Советы по устройству внутренней трубы

Внутренней трубой называют трубу, которая проходит в помещении. Проблема в том, что сэндвич-трубы сами по себе достаточно громоздки и потому смотрятся не очень уместно в помещении. Если это техническое помещение с котлом, то эстетика не играет особой роли, но если это жилые помещения, то лучше сделать внутреннюю трубу из стали.

К счастью, этот вопрос уже давно обдуман производителем расходников и существуют специальные переходники со стальной трубы на сэндвич-трубу.

Безопасность

Бум в частном строительстве таит в себе опасность «замедленного действия» для многих владельцев домов с каминными конструкциями. Угроза исходит от дымохода, ведь часто за эту работу берутся не совсем компетентные строители, в итоге — неверный монтаж, использование некачественных материалов, несоблюдение требований правил пожарной безопасности, халатность при обслуживании и эксплуатации.

Дымоходу не уделяют должного внимания, поэтому и происходят печальные случаи – пожары и отравления угарным газом. Нужно всегда помнить, что безопасность важнее всего на всех этапах строительства, монтажа, эксплуатации дымохода и его обслуживания.

Особенности устройства дымохода

Устройство камина предусматривает дымоход, сделанный по индивидуальному конструкционному решению. Вертикальный канал для него должен быть в высоту не менее 5 метров, начиная от колосниковой решетки и завершая отверстием трубы.К важным характеристикам выводящей дым конструкции относятся:

  • расположение дымохода;
  • материал его изготовления;
  • высота и сечение дымохода для камина;
  • теплоизоляция, тяга и форма устья канала;
  • мощность печи;
  • проходы через потолочные перекрытия и кровлю;
  • способ монтажа;
  • варианты расположения оголовка относительно конька, дымовых и вентиляционных каналов внутри главной шахты;
  • эксплуатационные особенности;
  • наличие проблемных мест.

Расположение дымового канала

По своему расположению дымовые трубы делятся условно на: насадные (устанавливаются над камином и являются его вертикальным продолжением), отдельно стоящие или коренные (канал дымохода расположен вертикально сбоку от камина, имеет отдельный фундамент) и стенные каналы (дымоходный канал расположен в стене дома).

Существует два основных способа размещения дымоходной трубы по отношению к зданию:

  • наружное расположение ( плюсы – легкость монтажа дымохода в новом доме или его ремонта в ранее построенном, удобство обслуживания; минусы – обязательное утепление дымохода, герметичность прохода через стену и повышенная теплоизоляция, наличие горизонтального участка трубы, в большинстве случаев- неэстетичный вид, неизбежность поднятия дымохода выше области ветрового подпора);
  • внутреннее расположение (плюсы – хорошая тяга, обеспечение максимально вертикального положения дымохода; минусы – необходимость прохода через перекрытия между этажами и крышу, дымоход забирает полезную площадь в помещении, необходимость строго соблюдать противопожарные меры в зоне прохода через перекрытия и кровлю, необходимость обеспечения герметичности прохода дымоходного канала через крышу).

Строительные нормативы

Дымоходы выполняются в соответствии с требованиями СНиП 41-01-2003.

Основные требования к установкам частных домов:

  • в конструкции должно быть как можно меньше горизонтальных участков. Длина любого из них не должна превышать1000 мм;
  • при плоской кровле высота трубы над уровнем покрытия должна быть не менее 1000 мм;
  • при скатной кровле труба должна возвышаться над коньком – на 500 мм при расстоянии менее1500мм; быть вровень с коньком при расстоянии от 1500 до 3000 мм; при расстоянии более 3000 мм угол между горизонталью и линией, проходящей через верх трубы и конек, должен быть не более 10°;
  • высота от колосниковой решетки до оголовка должна быть не менее 5 м.

Требования пожарной безопасности к дымоходам

Если крыша дома покрыта мягкой кровлей, ондулином, битумной черепицей, то дымоход должен оснащаться сетчатым искроуловителем.

Стены и перегородки из горючего материала защищают штукатуркой толщиной не менее 25 мм по сетке.

Расстояние между наружными стенами дымохода и конструкциями из горючих материалов для кирпича и «сэндвича» должно составлять не менее130 мм; для керамики не менее 250 мм.

Сила тяги

Сила тяги напрямую зависит от высоты дымохода, утепления, подвода свежего воздуха, состояния канала (очищен от сажи или нет).

Как выбрать

Однозначно ответить на вопрос, какой выбрать дымоход, сложно. Здесь существует главное правило: выбор дымохода ни в коем случае не должен основываться на его стоимости. В данном случае это не главное. Отталкиваться нужно от следующих вещей:

  • от выбранного типа отопления;
  • от типа агрегата, который вы выбрали;
  • от того, как будет происходить монтаж дымохода. Если вы пригласите для этого специалиста – это одно дело, а если рассчитываете на собственные силы – совсем другое, тут работа должна оказаться вам по плечу;
  • многое будет зависеть и от интенсивности, с которой будет эксплуатироваться ваша отопительная система.

Всё рассчитайте и дайте правильную оценку своим знаниям и опыту в устройстве дымохода, а затем уже делайте свой выбор.

Разнообразие конструкций

Существует очень много конструкций дымоходов для камина, которые можно разделить по месторасположению и способу установки, или материалу.

В зависимости от расположения и способа установки, трубы для каминов могут быть:

  • Встроенные. Это вертикальная шахта, для выведения продуктов горения из топки. Кроме этого, устройства этого типа считаются наиболее экономными.
  • Подвесные. Труба для каминов этого типа устанавливается в готовом помещении. В основном она применяется для очагов островного типа. Каминная труба закрепляется на несущие конструкции крыши и потолочных перекрытий. Для избежания неприятностей, в качестве подвесных дымоходов камина выбирают модели из металла. Это объясняется достаточно легким весом, по сравнению с другими моделями.
  • Устройства с опорой на очаг. Дымоходы каминов этого типа устанавливают на собственный фундамент, так как вес готового изделия достаточно большой.

Примеры устройства металлических и кирпичных дымоходов

При производстве дымоходов для камина могут применяться различные материалы. Исходя из этого, можно выделит несколько разновидностей:

Кирпичная труба

Такую конструкцию можно сделать своими руками, в качестве материала используют несколько видов кирпича: полнотелый, обожженный и глиняный кирпич. Строительство дымоходов для камина из кирпича считается достаточно эффективным. Кирпичный дымоотвод больше подходит для очагов, использующих твердый вид топлива.

Кладка из кирпича хорошо зарекомендовала себя при высоких температурах горения. В этом случае образование конденсата невозможно. Больший вред представляет сжигание влажных дров.

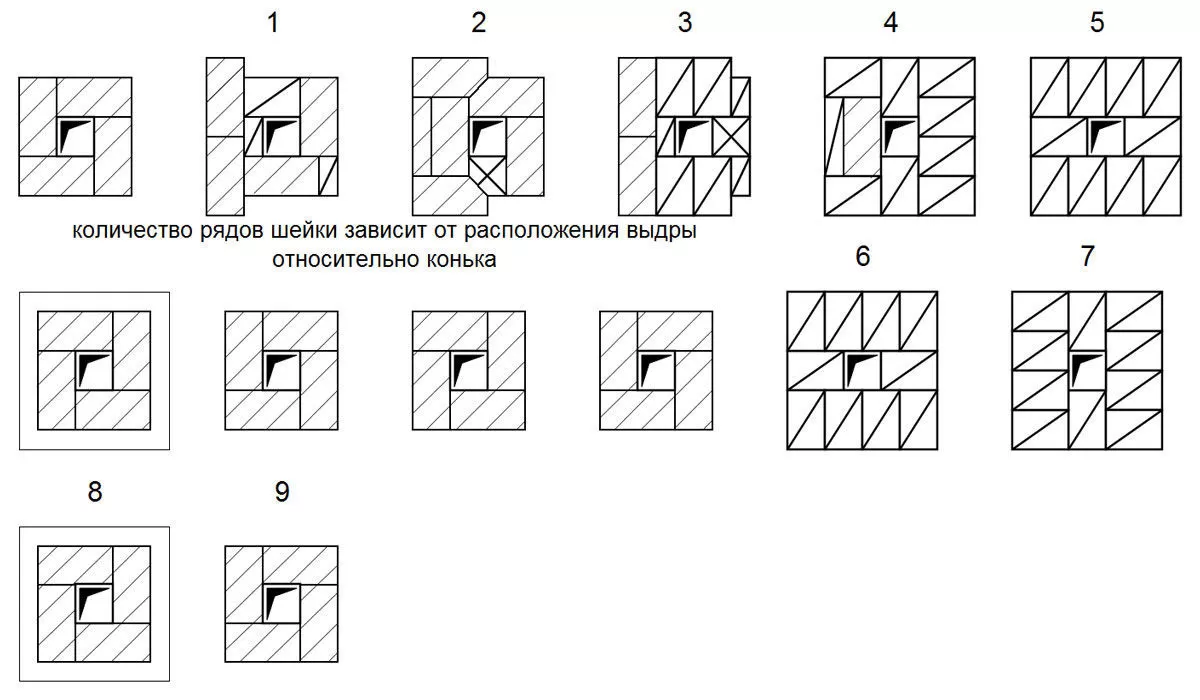

Кирпичная выдра порядовка выдры

Кирпичный дымоотвод должен иметь цельную кладку. Для предотвращения образования конденсата, трубу из кирпича отделывают вкладышем из металла.

Из стальных труб

Дымоход для каминов этого типа изготовлен из нержавейки, которая обладает жаростойкими свойствами. Этот вид труб гораздо легче, чем кирпичный вариант. Стальные дымоходы каминов достаточно долговечны. Имеют устойчивость к коррозиям и используются для различных моделей очагов. Круглое сечение стальных труб предотвращает образование сажи.

Но, несмотря на все плюсы, есть и минусы:

  • Высокая цена.
  • Небольшая самонесущая способность.

Такие трубы могут выпускаться в нескольких вариантах:

  • «Сэндвич». Представляют собой стальную трубу, имеющую круглое сечение, и специальный слой теплоизоляции, который расположен внутри.
  • «Горячие» трубы. Такие трубы, подразумевают собой стальную конструкцию без теплоизоляционного слоя.

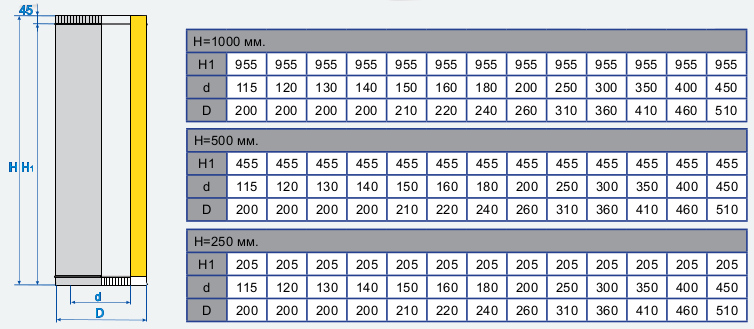

Размеры дымоходных труб

Изоляция для дымохода

Из керамических труб

Дымоход для каминов этого типа стоит достаточно дорого, но длительный срок эксплуатации окупает все затраты.

Стеклянные конструкции.

Преимуществами дымоходов для камина можно назвать отсутствие коррозии, низкие показатели тепловой инертности и абсолютная невосприимчивость к влаге.

К минусам можно отнести:

  • Высокая стоимость;
  • Дорогой монтаж.

Разнообразие конструкций

Существует очень много конструкций дымоходов для камина, которые можно разделить по месторасположению и способу установки, или материалу.

В зависимости от расположения и способа установки, трубы для каминов могут быть:

  • Встроенные. Это вертикальная шахта, для выведения продуктов горения из топки. Кроме этого, устройства этого типа считаются наиболее экономными.
  • Подвесные. Труба для каминов этого типа устанавливается в готовом помещении. В основном она применяется для очагов островного типа. Каминная труба закрепляется на несущие конструкции крыши и потолочных перекрытий. Для избежания неприятностей, в качестве подвесных дымоходов камина выбирают модели из металла. Это объясняется достаточно легким весом, по сравнению с другими моделями.
  • Устройства с опорой на очаг. Дымоходы каминов этого типа устанавливают на собственный фундамент, так как вес готового изделия достаточно большой.


Примеры устройства металлических и кирпичных дымоходов

При производстве дымоходов для камина могут применяться различные материалы. Исходя из этого, можно выделит несколько разновидностей:

Кирпичная труба

Такую конструкцию можно сделать своими руками, в качестве материала используют несколько видов кирпича: полнотелый, обожженный и глиняный кирпич. Строительство дымоходов для камина из кирпича считается достаточно эффективным. Кирпичный дымоотвод больше подходит для очагов, использующих твердый вид топлива.

Кладка из кирпича хорошо зарекомендовала себя при высоких температурах горения. В этом случае образование конденсата невозможно. Больший вред представляет сжигание влажных дров.


Кирпичная выдра порядовка выдры

Кирпичный дымоотвод должен иметь цельную кладку. Для предотвращения образования конденсата, трубу из кирпича отделывают вкладышем из металла.

Из стальных труб

Дымоход для каминов этого типа изготовлен из нержавейки, которая обладает жаростойкими свойствами. Этот вид труб гораздо легче, чем кирпичный вариант. Стальные дымоходы каминов достаточно долговечны. Имеют устойчивость к коррозиям и используются для различных моделей очагов. Круглое сечение стальных труб предотвращает образование сажи.

Но, несмотря на все плюсы, есть и минусы:

  • Высокая цена.
  • Небольшая самонесущая способность.

Такие трубы могут выпускаться в нескольких вариантах:

  • «Сэндвич». Представляют собой стальную трубу, имеющую круглое сечение, и специальный слой теплоизоляции, который расположен внутри.
  • «Горячие» трубы. Такие трубы, подразумевают собой стальную конструкцию без теплоизоляционного слоя.


Размеры дымоходных труб

Изоляция для дымохода

Из керамических труб

Дымоход для каминов этого типа стоит достаточно дорого, но длительный срок эксплуатации окупает все затраты.

Стеклянные конструкции.

Преимуществами дымоходов для камина можно назвать отсутствие коррозии, низкие показатели тепловой инертности и абсолютная невосприимчивость к влаге.

К минусам можно отнести:

  • Высокая стоимость;
  • Дорогой монтаж.

О креплении

Правильное крепление для дымохода – это очень важно. Для фиксации трубы наружный контур должен быть обжат с помощью специального хомута и зафиксирован на заклёпки

После этого хомут должен быть закреплён на перекрытии специальным уголком и крепёжными болтами. В этом случае основной вес дымохода придётся не на каминную вставку, а на хомуты и уголки, прикреплённые к перекрытиям.

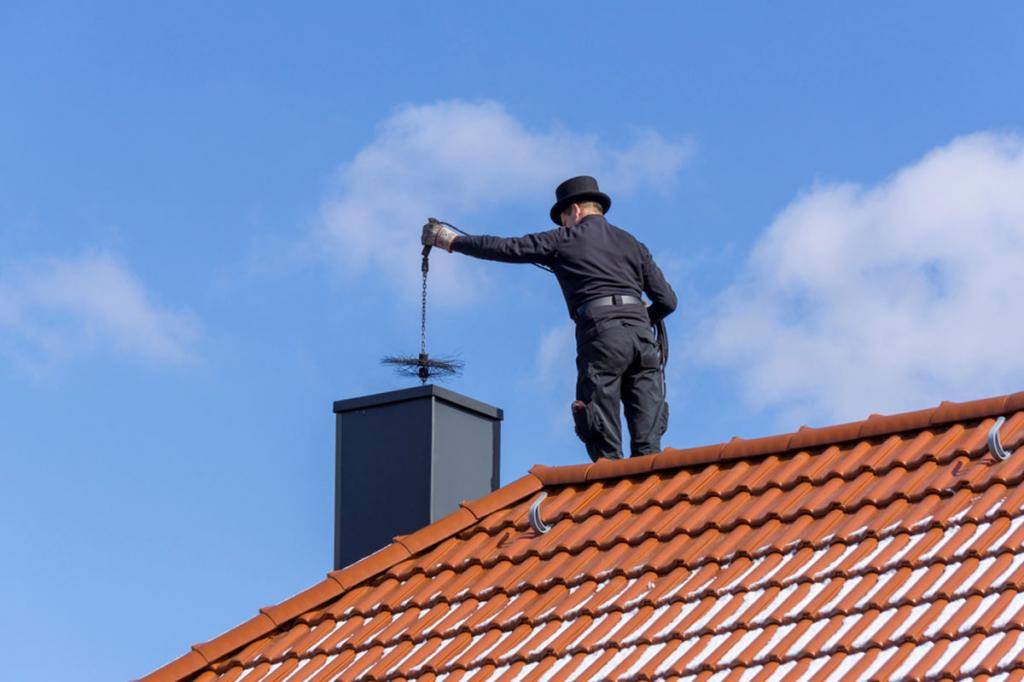

Даже когда дымоход для камина устроен с соблюдением всех правил, какое-то количество воды всё же сможет попасть в трубу. Всё будет зависеть от сечения дымохода и размеров «юбки», которые имеют зонт или дефлектор, установленные над дымоходом.

Как построить дымоход своими руками

Самый простой способ устройства дымоотвода печи — это купить и установить уже готовый прибор. Но в случае кирпичных дровяных печей, построенных своими руками, целесообразно выложить такой канал самостоятельно.

Выбор проекта

При выборе проекта руководствуются следующими факторами:

  1. Функциональность печи — если ее главной задачей будет отопление дома, лучше выбрать горизонтальный дымоотвод. Для обустройства камина, несущего декоративную функцию или для установки плиты на кухне лучшим вариантом станет вертикальная модель дымоотвода.
  2. Мощность печи — от этого показателя зависит сечение дымохода, иногда его протяженность.

Фото 2. Пример схемы печи с горизонтальным дымоходом. Рядом с дымовыми каналами располагается сушильная камера.

Большое значение имеет частота пользования печью. Горизонтальный дымоотвод потребует более тщательного ухода, поэтому если конструкцию подключают лишь во время редких поездок на дачу, вертикальная модель будет лучшим вариантом.

Материалы

Температура в дымоотводном канале достигает высоких значений, поэтому для изготовления кирпичного дымохода подойдет только термостойкий полнотелый кирпич и кладочный раствор на основе шамотной глины. Один из значимых моментов — устойчивость материалов к окислению конденсатом

Особенно это важно в случае постройки горизонтального дымохода

Для работы также потребуются металлические детали — задвижки, сетки, вьюшки. Лучше всего использовать модели из жаропрочной стали или чугуна, приобрести которые можно в строительных магазинах.

Инструменты

Для работы понадобится тот же набор инструментов, какой используется для выполнения кладки печи:

  • емкость для замешивания раствора и лопатка;
  • мастерок;
  • печной молоток;
  • правило;
  • измерительные приборы — рулетка, строительный уровень;
  • вспомогательные отвесы, шнуры.

Чтобы установить петли и другие металлические детали требуется сварочный аппарат.

Этапы работ

Главные особенности дымоотвода — полная герметичность и по возможности ровные внутренние стены. Поэтому кладка выполняется аккуратно и плотно, лучше если ширина швов не превышает 3—5 мм. Работы осуществляют в следующей последовательности:

  1. Над сводом топочной камеры делается первый ряд кирпичей, который становится дном дымохода.
  2. Выкладываются две стенки дымового канала. На этом этапе устраиваются специальные окошки для чистки, куда монтируют металлические дверцы.
  3. При работе постоянно проводится проверка ровности кладки строительным уровнем.
  4. Чтобы снизить скопление сажи, внутренние стенки делаются идеально ровными, все излишки раствора тщательно удаляются.
  5. Выкладывается перекрытие дымоотводного канала.
  6. В перекрытии оставляется отверстие для выхода дыма. Вокруг него впоследствии выкладывается завершающая вертикальная часть дымоотвода.

Важно! После завершения работ дымоход просушивают по тем же правилам, что и саму печь, постепенно увеличивая объемы протапливания

Сила тяги

В основе функционирования дымохода лежит эффект тяги, за счёт которой перемещаются массы газов в направлении от входного отверстия трубы к выпускному за счёт притока извне свежего воздуха. Сила тяги – величина непостоянная, на неё оказывают влияние погодные условия: направление и скорость ветра, температура наружного воздуха, а также состояние вентиляции в помещении (приток свежего воздуха).

Признаки проблем с тягой:

  • сложности в растопке камина,
  • слабо горящее пламя,
  • задымление комнаты.

Для проверки дымовой шахты на наличие естественной тяги к топке неработающего камина подносят зажжённую свечу или спичку:

  • наклон пламени в сторону канала дымоудаления свидетельствует о правильной работе контура,
  • если пламя стоит ровно, тяги нет,
  • наклон пламени в сторону помещения предупреждает об эффекте обратной тяги.

Причины проблем с тягой:

  • неправильная конфигурация дымового канала,
  • недостаточная его высота или неправильно выбранное сечение,
  • засорение дымохода,
  • отсутствие притока свежего воздуха с улицы.

Условия нормального функционирования дымохода:

  • максимальная вертикальность контура,
  • гладкость и герметичность стен,
  • регулярное обслуживание и чистка дымоотводящей шахты,
  • установка дефлектора над трубой,
  • обеспечение притока свежего воздуха (наличие отдельного регулируемого воздуховода с улицы или установка оконной фурнитуры в режим проветривания во время эксплуатации камина),
  • установка оборудования для обеспечения принудительной тяги.

Какие же основные параметры хорошего дымоотвода?

  • Качественное сжигание топлива
  • Активный прогрев стенок
  • Идеальная тяга
  • Преодоление порога образования конденсата
  • Прочность
  • Удобство

Материалы, которые используются в изготовлении устройства, могут быть самыми разными. Широкое распространение получили керамические, сварные, кирпичные и нержавеющие отводы. Каждый из них имеет свои плюсы и минусы.

Дымовая труба из кирпича считается наиболее огнеупорной и практичной, но в процессе эксплуатации на внутренних стенках постепенно оседает копоть, что приводит к снижению тяги. Установка керамического канала – весьма трудоемкий и тяжелый процесс, поскольку внутри проходят металлические стержни, придающие конструкции прочность. Зато такие дымоотводы устойчивы к атмосферным явлениям и конденсату. Сварные приборы обходятся дешево, но “боятся” коррозии, а стальные нержавеющие – хотя дороговаты, зато универсальны.

В любом случае, при монтаже конструкции из любого материала необходимо руководствоваться основными правилами ВДПО:

  1. Дымовые трубы отопительных агрегатов, которые предназначены для твердого топлива, должны обеспечивать полное выведение газов

  2. Для каждого отопительного агрегата или печи должен отводиться свой дымовой канал
  3. Дымоходы должны монтироваться строго вертикально, без малейших уступов и изменения сечения
  4. Ширина сечений отопительного агрегата и дымоотводящего патрубка должны соответствовать друг другу
  5. Дымари для печей должны быть не менее 5 метров в высоту
  6. Конструкции из металла должны быть изготовлены из специальной легированной стали не менее 1мм, которая обладает высокими антикоррозийными качествами
  7. Звенья надсадных труб не должны соединяться в чердачных или междуэтажных перекрытиях
  8. Дымовое приспособление должно иметь очищающее устройство от отложения сажи
  9. Места примыкания каналов к горючим конструкциям здания должны быть отделены негорючим материалом
  10. Пересечения дымовыводящих приборов перекрытий из горючих материалов должны быть разделены горизонтальными разделками

Внутренняя конструкция

Классической считается конструкция, когда дымовую трубу устраивают в доме и выводят ее через крышу. Из преимуществ такой конструкции выделяют уменьшение конденсата и минимальное охлаждение дымовых газов, высокий КПД отопительного контура, потому что труба считается дополнительным источником тепла. Дымоходная магистраль очень устойчива, ветровая нагрузка в этом случае несущественна, утеплитель необязателен, потому что дымопровод находится внутри дома. К плюсам также относят эстетику, фасад здания не нарушен, очистные работы не нужно привязывать к погодным условиям, минимальному атмосферному давлению, а значит, срок службы увеличивается.

Минусом считается сложность адаптации под интерьер, необходимость герметизации участков кровли, через которые выводится труба. Монтаж осуществляется через перекрытия, систему инженерных коммуникаций, кровельное покрытие, стропильную систему на крыше, а значит, новичку будет сложно. В малогабаритных домах невозможно установить внутренний дымоход, потому что полезная площадь съедается. Недостатком также считается высокий риск возгорания, поэтому нужно обеспечить пожарную безопасность контура во время монтажа, использования.

Устанавливать внутренний дымоход можно в любой части дома, это несомненное достоинство конструкции, ведь необходимая вертикаль сохраняется, тяга не становится хуже.

Изготовление и установка дымохода своими руками

Решившись на изготовление дымохода своими руками, прежде всего, следует:

  • определиться с материалом, из которого будет выполнена конструкция,
  • выполнить чертёж и схему будущего строения,
  • произвести расчёт размеров.

Универсальной строительной схемы дымоотводящей конструкции не существует, для каждого дымохода она будет индивидуальна, т.к. зависит от ряда факторов:

  • особенностей помещения, где планируется установка камина, и строения в целом,
  • типа отопительного прибора,
  • вида используемого топлива,
  • выбранного строительного материала (коэффициента его теплового расширения).

Из каких материалов лучше сделать

Изначально выбор материала основывается на типе используемого камина и только затем на эстетичности и личных предпочтениях владельца.

  • Кирпичный дымоход рекомендован к использованию только с твердотопливным оборудованием.
  • Симбиоз кирпича и газового камина – не самое лучшее решение, т.к. температура переработанных продуктов сгорания у газовых приборов достаточно низкая. Это приводит к образованию большого количества конденсата, который, вступая в химическую связь с продуктами горения, разрушает кирпичную конструкцию. Это же касается и жидкотопливных, пиролизных (газогенераторных) или пеллетных (автоматизированных твердотопливных) каминов.

Если же кирпичная кладка является для вас обязательным условием, следует произвести гильзование (футеровку) дымоходного канала, т.е. установить вовнутрь однослойную трубу из нержавейки, отличающейся стойкостью к кислотной среде. Достоинство металлического вкладыша ещё и в том, что его можно вставить в дымоотвод даже по завершению строительных работ или в ходе реконструкции старой шахты. При этом между стенкой и стальным вкладышем обязательно должно оставаться расстояние.

Чертеж и схемы

Схема устройства металлического сэндвич-дымохода:

Чертёж традиционной кирпичной дымоходной шахты:

Схема дымоходного канала из кирпича со стальным/керамическим вкладышем:

Расчет размеров

При проведении проектных расчётов определяется необходимое сечение и высота труб. При этом учитываются:

  • мощность камина,
  • тип топлива,
  • место его размещения,
  • климатические особенности региона.

Когда полученный результат ниже высоты дома, он корректируется в большую сторону, учитывая нормативные стандарты к высоте (не менее 5 метров) и требуемый уровень возвышения над крышей.

Кроме того следует придерживаться следующих рекомендаций:

  • диаметр дымоотводящего канала должен равняться диаметру выходного патрубка камина,
  • диаметр дымоходной шахты при одновременном подсоединении к нему двух агрегатов высчитывается по каждому отдельно и суммируется,
  • при закруглении в поворот, радиус этого закругления не должен превышать сечение основного контура.

Для определения необходимых параметров, зная мощность отопительного агрегата, можно воспользоваться таблицей:

Для поддержания оптимальной теплоотдачи и безопасности контура немаловажное значение имеет толщина стенок трубопровода. В зависимости от типа материала установлены следующие минимальные значения:

  • для кирпичной конструкции – 12 см,
  • для бетонной – 6 см,
  • для стальных труб – от 1 мм.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
