Как подобрать обжимные клещи для наконечников проводов

Применение

Принцип эксплуатации такого инструмента, как пресс клещи, можно понять во время выполнения работы с их использованием. Для этого понадобится провод определённого вида, само устройство для обжима и элемент соединения для проводов, который размещается на концах контактов. Первым этапом будет снятие внешней изоляционной защиты, что выполняется с помощью клещей. На инструменте имеется полукруглая ложбинка, в которую кладётся провод, затем прижимается верхняя режущая кромка. После нескольких оборотов вокруг оси кабеля, изолирующее покрытие будет срезано и его можно с лёгкостью снять. Для того чтобы получить правильный пресс с качественным контактом достаточно очистить около 4-х сантиметров провода.

Следующим этапом будет выравнивание и размещение в нужной последовательности всех имеющихся жил, исходя из требований коннекторов. После распределения проводов следует тесно их сжать между собой и срезать край, оставив 1,5 см для соединения контактов, далее все контакты, с полным сохранением последовательности, помещаются в соединительное устройство. Глубина заведения жил должна быть на таком расстоянии, чтобы нижняя выемка коннектора могла достать до изоляции проводки. Во избежание повреждения его при обжиме выполнение этого условия обязательно, так как выемка плотно вдавливается, чтобы закрепить устройство на шнуре.

И третьим этапом является помещение устройства в посадочное место клещей, проверив обязательно соответствие цветов всех жил и правильность их размещения, после чего можно произвести прессовку. Этот этап требует внимательности и проверки прочности подсоединения, а также целостности самого коннектора.

Для снятия изоляции с кабеля

Наличие такого инструмента позволит ускорить рабочий процесс и повысит качество работы мастера. Снятие изоляции с кабеля будет произведено быстро, точно и без повреждения самой жили. Клещи настраиваются под необходимый размер кабеля (диаметр), который необходимо срезать с провода. Настройка производится вручную или автоматически. Ручная настройка не столь качественная и возможно повреждение провода, а автоматическая позволит удалить изоляцию без нанесения вреда сечению шнура. Такой тип применяется чаще всего для работы с распределительными и ответвительными коробками. Для того, чтобы срез был качественный и аккуратный режущая часть должна всегда быть острой, чтобы обрезание было в одно движение, без повторных действий.

Для пресса конечных гильз

Пресс можно отнести к одним из самых надёжных и неразъемных соединений. Суть этого процесса состоит в сжатии жил проводки в специальной гильзе, которые в свою очередь могут быть алюминиевые или медные. Для минимизации величины переходного сопротивления в месте стыка необходима достаточно большая сила сжатия, а гильза и токопроводящая жила должны максимально соприкасаться. Клещи для прессовки конечных гильз могут быть в форме трапеции или предназначены для квадратного пресса. Инструмент с разъемами пластиковых фланцев влияет на эффективное осуществление обжима многожильного кабеля, а их квадратная форма способствует обеспечению надёжного контакта всех жил. При наличии данного инструмента производить монтаж или центрирование для любого типа сечения значительно проще. Для точности и надёжности пресса контактов нужно правильно подбирать соответствующий диаметр клещей.

Для опрессовки изолированных наконечников кабеля

При работе с изолированными контактами нужно использовать устройство в форме овала. Обычно в матрице такого устройства должны быть задействованы три формы для пресса стандартного типа, отличающиеся по цветовой гамме – синий, желтый и красный. В соответствии с этими цветами выпускаются наконечники, гильзы и другие различные разъемы с такими же индикаторами цвета.

Для обжима неизолированных наконечников кабеля

Клещи для обжима не изолированных наконечников кабеля выполнены из латуни и оснащены специальным стержнем в своей конструкции, с помощью которого обжим гильзы происходит по центру, а стержень садится на разделительный шов. Такой инструмент может иметь два типа зажимов, один из которых для проводки, другой для изоляции. Для надёжности пресса открытых контактов к контактам крепится локатор, что позволит достичь точного позиционирования.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

внутрь манжета устанавливается сразу два провода;
выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Втулки изолированные штыревые

Наконечник штыревой втулочный изолированный для насадки на провода состоит из двух частей:

проводник — трубочка длиной в несколько десятков миллиметров. Именно эта часть будет обжата.
изоляция — пластиковый элемент в разном цвете и толщине, в зависимости от размера кабеля для которого предназначен наконечник.

Разумеется их можно купить в различных размерах, чтобы они идеально соответствовали поперечному сечению обжимаемого кабеля. Вот таблица основных характеристик:

Стоит объяснить, как описываются различные размеры изолированных наконечников. На примере меток на рисунке видно:

HI — Тип продукта в виде символа.
2,5 — клемма предназначенная для зажима одиночного провода с максимальным поперечным сечением 2,5 мм2.
2 X 2,5 — клемма предназначена для затягивания двух проводов, каждый из которых имеет максимальное поперечное сечение 2,5 мм2.
/ 8 — длина проводящего элемента в миллиметрах.

Значит если вы видите в магазине символ «HI 2 X 1.5 / 8», это означает, что в упаковке имеются изолированные наконечники, предназначенные для затягивания двух проводов, каждый с максимальным поперечным сечением 1,5 мм2 и длина проводящего элемента — 8 мм.

Обратите внимание: со стороны изоляции отверстие одиночного наконечника круглое, а отверстие двойного имеет прямоугольную форму, так что два провода могут быть расположены рядом друг с другом

Кримпер для обжима наконечников: специфика конструкции, применение

Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.

Кабельного соединения всегда начинается со снятия изоляции с концов проводов

Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.

Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

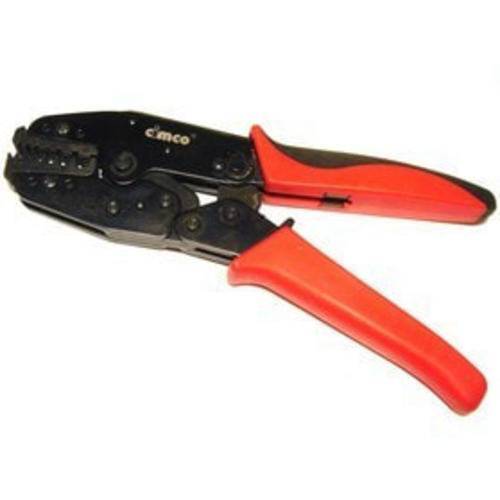

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки

Опрессовочные клещи для обжима наконечников проводов RJ 45

Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Что касается общих требований, то следует обращать внимание на такие показатели:

Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук. Форму ручек. Она должна быть эргономичной, удобной для захвата. Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки

Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима. К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500

Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным

К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.

Технология опрессовки проводов

Для разделения жильных окончаний или проводов могут применяться различные наконечники и втулки:

Вилочные;
Кольцевые;
Прямые.

Сама опрессовка используется при взаимодействии многожильных кабелей с клеммными/винтовыми присоединениями, а еще и для интеграции между собою одножильных и многожильных кабелей и монтажа наконечников, с помощью которых будет осуществляться подключение к разъему. Стоит заметить, что процедура опрессовки имеет перед паянием существенные преимущества. Особенно это актуально для ситуаций с электрическими цепями и схемами открытого типа. Аналогичная ситуация возникает и при рассмотрении вопроса сварки труб – опрессовочный метод будет более надежным.

В то же время существуют и собственные особенности у данного метода. Например, если работа ведется с медными проводками, то значит и наконечники должны быть исполнены из меди, а если проводки алюминиевые, то и наконечники для них должны быть выполнены из того же материала.

В случае, когда наконечники имеют втулочную цилиндрическую форму, то они используются для подготовки очищенных от изоляции концов многожильного провода к вставке в колодку винтового типа. Подобные наконечники выполняют из меди/алюминия, кроме того, они выполняются в виде трубки с утонченными стенками, на которых, обычно, выполняется маркировка цветом. По подобным элементам, как правило, работают инструментом сегментарного вида.

Наконечники в виде «петли» применяют для защиты/подготовки проводов к установке в клеммник винтового типа. Здесь будут необходимы либо универсальные, или же специальные клещи. Ножевые наконечники используются в ножевых разъемах – они устанавливаются в силовых и автомобильных электроцепях, да и впрочем везде, где имеется потребность в надежном и недорогом соединении. Равно как и для наконечников типа «петля» – работа может быть произведена универсальными или специальными обжимными пресс-клещами.

Одновременно, существуют особые гильзы, предназначенные для соединения проводков друг с дружкой. Подобные гильзы представляют собой трубки, произведенные из меди или алюминия с утонченными стенками. Окончания проводов попросту интегрируются в гильзу и прижимаются кримпером или обжимными пресс-клещами. При этом, описываемые гильзы могут применяться неизолированного/изолированного типов. А изоляционным материалом служит пластиковый покров с достаточной прочностью.

Способы опрессовки

Известны эффективные методы обжатия провода, для реализации которых потребуется простейший слесарный инструмент, имеющийся в хозяйстве большинства пользователей.

Возможные варианты решения проблемы приводятся ниже:

Использование для запрессовки фирменного кернера (фото ниже).

Лужение и последующая запайка контактного соединения газовой горелкой.
Опрессовка с помощью винта и обжима в тисках.

Рассмотрим каждый из этих подходов более подробно.

Кернер с молотком

Запрессовка посредством кернера – самый простой и быстрый способ решения проблемы, не требующий чрезмерных усилий. Для его реализации потребуются кернер, тиски и обыкновенный молоток.

Прядок опрессовки выглядит следующим образом:

Сначала очищенная от изоляции часть провода вставляется в наконечник.
Затем конструкция кладется на массивную и жесткую подкладку – поверхность наковальни, тисков или широкую плоскость кувалды.

После этого посредством кернера делаются последовательные углубления на одной из сторон гильзы с одновременным ее расплющиванием.
Керны делаются с шагом порядка 2-3 мм, а при ударах стараются не пробить гильзу.
Затем наконечник переворачивается и обрабатывается с обратной стороны.

Дополнительная информация : Количество и глубина сделанных набивок зависят от длины и рабочего диаметра наконечника.

В заключение обработанное место обматывается изолентой.

Соединение пайкой

Этот способ особо интересен тем, кто постоянно занимается припоями и имеет в хозяйстве газовую горелку. И хотя он не подходит под категорию «обжатие» – тем не менее с его помощью проблема решается достаточно быстро.

Для его реализации нужно проделать следующие операции:

Сначала провод и внутренняя часть наконечника тщательно облуживаются, после чего у его лопатки просверливается небольшое отверстие.
Далее зачищенный конец проводника заводится внутрь, а сам наконечник обматывается стеклолентой.
После этого он прогревается пламенем горелки, а в расположенное сверху отверстие заливается оловянный расплав.

При прогреве олово растекается и заполняет пустоты. Намотанная ранее лента из стекловолокна препятствует его вытеканию.

Опрессовка в тисках с помощью винтов

Для решения проблемы с обжатием существует еще один способ. Согласно ему берутся два длинных винта подходящего диаметра, по длине полностью перекрывающих прессуемую часть гильзы (фото ниже).

После сжатия всей этой конструкции в тисках провод надежно спрессовывается по контуру винтов. После этого остается обмотать место соединения изолентой и использовать наконечник по назначению.

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

пресс-клещи для опрессовки модификаций ПК2 и ПК2М. Применяются для оконцевания жил с сечением до 10 кв. мм;
инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Когда выбор наконечников сделан, переходят к подбору необходимого обжимного инструмента. Одним из видов профессиональных инструментов являются ручные пресс-клещи, или кримперы. Они предназначены для работ по обжимке кабелей и проводов.

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.

При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи

Как выбрать пресс-клещи:

Диапазон опрессовки. Эта характеристика показывает максимальные и минимальные сечения кабелей, которые ручные пресс-клещи способны опрессовать. Если предстоит работать с кабелями небольших сечений, то стоит выбрать пресс-клещи с диапазоном от 0,5 до 6 мм2, а для толстых кабелей нужно приобретать инструмент с диапазоном 10 — 25 мм2.
Изоляция ручек. Обычно ручки пресс-клещей изготавливаются из пластика, но у некоторых моделей кримперов есть специальные прорезиненные вставки. Резина не проводит электрический ток, поэтому если кабель, с которым работают ручными пресс-клещами, окажется под напряжением, человеку не будет грозить опасность поражения током.
