Пресс клещи для обжима наконечников проводов

Как правильно выбрать обжимную гильзу по диаметру

Обжимные гильзы одинаково успешно могут быть использованы для выполнения качественного соединения как одножильного, так и многожильного электрического или сетевого кабеля. Подбирая такую гильзу под моно- или многожилу, следует учитывать не только материал изготовления, но и диаметр соединяемых проводников. Для правильного выбора обжимных гильз по диаметру соединяемых проводов лучше всего пользоваться специальными справочными таблицами.

Технические размеры гильзы под опрессовку проводов, учитываемые при подборе

Таблица 1. Параметры гильз ГМ и рекомендуемые инструменты для опрессовки

От того, насколько правильно подобраны обжимные трубки по диаметру соединяемых проводов, напрямую зависит качество создаваемого электрического контакта. Так, если диаметр проводов, которые необходимо соединить, будет больше внутреннего диаметра самой гильзы, то проводник невозможно будет поместить во внутреннюю часть трубки. Нежелательными являются и ситуации, когда внутренний диаметр гильзы намного превышает наружный диаметр соединяемых проводов. В таких случаях опрессованные провода, расположенные во внутренней части трубки со значительным зазором, будут создавать не слишком качественный контакт.

Таблица 2. Сколько проводов помещается в один соединитель

Качественно соединить провода при помощи гильзы, внутренний диаметр которой значительно превосходит размер поперечного сечения самого проводника, также возможно. Для этого пользуются несложным приемом: провод вставляется в гильзу, после чего зазор, который образовался между стенками соединительной трубки и поверхностью проводника, плотно забивается кусками жил от провода, изготовленного из такого же металла. После выполнения такой процедуры гильза обжимается по стандартной технологии.

Что нужно знать о размерах и конструктивных особенностях трубок

Гильзы для соединения проводов разделяют не только по типу материала, из которого они изготовлены, но и по размеру и диапазону сечений. Минимальное сечение — 1,5 м. Это относится к трубкам типа ГМЛ. Далее показатели растут. Стоит помнить о том, что трубки производят с сечением, аналогичным сечению проводов.

Отдельный момент — конструкция изделий. Трубки могут быть сквозными и с наличием перегородки, расположенной по центру. Перегородки нужны для контроля глубины входа провода при наращивании с двух сторон стык в стык.

Сечение гильз меньшего диаметра

Очень глупая ошибка, которую часто делают по незнанию или из желания сэкономить (купить соединительную кабельную гильзу подешевле). Если сечение гильзы меньше, чем сечение провода, то в этом случае могут обтачивать провод, уменьшая его диаметр, чтобы он влез. Но это приводит к увеличению сопротивления на данном участке, снижает пропускную способность и ухудшает прочность. В конечном итоге это приведет к разрушению провода в том месте, где уменьшали его сечение.

Гильзы большего диаметра

И такое бывает, когда покупают «на глаз». В этом случае не получится сделать соединение надежным, чем больше разница, тем менее надежным оно будет. Конечно, есть способ, при котором концы проводов или кабелей сгибают вдвое и загоняют в гильзу, но это возможно далеко не всегда (разница в диаметре должна быть очень большой), да и это также не обеспечит надежного контакта.

Если подытожить два предыдущих пункта, то соединительные гильзы нужно подбирать строго под сечение проводов и кабелей. Никакой сложности с этим не будет, сегодня все стандартизировано, в продаже можно найти все значения. Представить ситуацию, когда нет возможности купить соединительную гильзу подходящего диаметра просто невозможно.

Особенности обжимных клещей

Пресс-клещи различаются по размерам и форме матрицы, но имеют общее предназначение. Используют инструмент для закрепления нескольких проводников друг с другом или подготовки пучка токоведущих жил для последующей коммутации с клеммами на электрических приборах.

Зачастую необходимость опрессовки возникает при коммутации кабелей, состоящих из нескольких жил. Их нельзя помещать в клеммы без должной подготовки, поскольку из-за малых вибраций при движении электрического тока произойдет уплотнение некоторых жил. Это приведет к появлению свободного пространства и, соответственно, ослаблению контакта.

Именно это способствовало тому, что несколько десятилетий назад, когда не было кабельных наконечников, для монтажа силовой электрической проводки использовали исключительно одножильные провода. С появлением пресс-клещей все существенно изменилось.

Несмотря на рекомендацию по применению одножильного кабеля в силовой проводке, многожильные провода эксплуатировали и опрессовывали. Вместо клещей тогда (и сейчас) операция осуществлялась при помощи мощного пресса, создающего требуемое усилие. Принцип действия пресса напоминает автомобильный домкрат, а большинство моделей оборудования оснащено гидравлическим приводом. Сегодня громоздкие устройства применяют для качественной опрессовки толстого силового кабеля.

Процесс опрессовки до банальности прост: на конец зачищенного кабеля надевают специальную втулку, которая помещается в клещи для обжима с последующей фиксацией. Вспомните сетевой кабель, который вставляют в заднее гнездо системного блока: его обжимают при помощи пресс-клещей, а в роли втулки выступает прозрачный наконечник RJ45. Это не единственный возможный вариант: существуют двусторонние втулки, с обеих сторон которых вставляют концы разных кабелей. В результате имеем более качественную и надежную альтернативу обычным скруткам или пайке проводов.

Для чего используют

Независимо от размеров губки, гильзовых частей, кримпер применяют для решения двух основных задач:

  • подготовка токоведущих жил в целях их крепления внутри клемм розеток, выключателей, других электроприборов;
  • соединение набора проводков друг с другом.

В первой схеме опрессовка будет оправданной в случае применения многожильных проводков. При зажатии изделий в контактные клеммы без предварительной подготовки со временем под влиянием тока жилки утрясутся, между ними возникнет свободное пространство, контакт ухудшится.

Важно! В целях прокладки силовой проводки рекомендуется применять одножильные проводы, но благодаря использованию обжима наконечников, требование не является строгим. Пресс-клещи на магазинной витрине в заводской оригинальной упаковке. Пресс-клещи на магазинной витрине в заводской оригинальной упаковке

Пресс-клещи на магазинной витрине в заводской оригинальной упаковке

Незаменима опрессовка для обработки кабелей значительного сечения. В данном случае получить качественное соединение можно только с применением специального обжимного пресса. Главное преимущество крепления состоит в том, что после выполнения прессовки внутрь гильзы не будет попадать воздух. Соединение выход герметичным. Метод подходит для работы с алюминием и медью.

Обжатие проводов

В ассортименте крепежа пресс для обжатия проводов выделяется в отдельную категорию. Главное преимущество решения — воздух внутрь гильз проникать не будет. Метод гарантирует надежное соединение жил их разных материалов.

Обжимка кабелей для компьютера

Отдельный тип кримперов, предназначенный для обжима кабелей типа «витая пара». По принципу действия инструмент похож на двухгубочные клещи, но матрицы приспособлены под взаимодействие с компьютерными, телефонными штекерами. Ручной инструмент выбирают для конкретного типа задач. Учитывать, что именно будет делать инструмент, при покупке обязательно.

Пресс-клещи ручного типа — распаковка коробки

Наконечники кабелей большого сечения

Без пресс клещей для наконечников невозможен качественный электромонтаж. Поскольку обжимной кримпер есть не всегда, мастера прибегают к разным хитростям. Так можно прибегать к лужению многожильных проводов — способу качественному и эффективному, но пригодному не всегда.

Плоскогубцы для работы с изолированными кабельными материалами применять тоже можно, хотя это удобно не всегда. Суть методики состоит в надкусывании режущей кромкой плоскогубцев наконечника с проводком. Так создается набор вмятин по длине изделия. Минус метода — во время обжимки можно повредить кабельные жилы.

Важно! Приобретать дорогостоящий инструмент необязательно, можно остановиться на надежном кримпере с приемлемым соотношением цены и качества. Сегодня достаточно многофункциональных качественных приборов. Клещи для ручной опрессовки на столе

Клещи для ручной опрессовки на столе

Опрессовка вручную: порядок действий и правила использования инструмента

Для соединения трубы и фитинга методом опрессовки необходимо выполнить следующие действия.

Отмерить от бухты металлопластиковой трубы мерный отрезок. Причем длину отрезка можно промерить как рулеткой, так и при помощи мерных отметок на внешней поверхности изделия. И, разумеется, при промере следует добавить немного длины на напуск.

Отрезать мерную часть, используя ножницы для резки металлопластиковых труб. Причем нижний край ножниц гильотинного типа при резке держат параллельно поверхности трубы, слегка вдавливая в нее. Именно так можно добиться идеального среза, расположенного под углом 90 градусов к центральной оси трубопровода.

Откалибровать обрезанные торцы трубы, используя для этих целей специальный инструмент – калибратор, которые не только выравнивает форму среза, но и снимает внутреннюю фаску с торца трубы. Надеть на трубу обжимную гильзу, снятую с торца фитинга. Вставить в срез штуцер фитинга и плотно прижать торец трубы к торцу соединительного элемента.

Далее следует отконтролировать положение трубы в гильзе, используя для этого круглый вырез на краю гильзы. Кроме того, поверх места контакта находится полупрозрачное монтажное кольцо, сквозь которое можно разглядеть место контакта торцов трубы и фитинга. Далее нужно задействовать инструмент для опрессовки металлопластиковых труб – пресс ключ и обжать место контакта.

Как пользоваться пресс клещами?

Для понимания сути процесса обжатия пресс — фитинга, рассмотрим последний пункт этой инструкции более подробно.

Общие правила использования данного инструмента выглядят следующим образом.

Пресс клещи кладут на стол, раздвинув рукояти на 180 градусов. Верхнюю часть обоймы клещей отсоединяют от нижней и вставляют в нее верхнюю половину пресс вкладыша, который должен соответствовать размеру трубы. В нижнюю часть разъемной обоймы вставляют, соответственно, нижнюю половину пресс вкладыша. После чего обойма ключа защелкивается.

В уже монолитную обойму клещей помещают собранный узел, состоящий из трубы и фитинга. Причем гильза пресс фитинга должна располагаться внутри пресс вкладыша.

После инсталляции трубы в обойму, рукояти ключа сдвигают навстречу друг к другу, до упора.

Как выполнить соединение проводов опрессовкой в распределительной коробке

В распределительных коробках наиболее часто возникает задача разводки линии 2,5 мм2 на несколько направлений. Если используются медные провода, то для соединения нужны гильзы для опрессовки проводов из меди и специальные пресс клещи.

Давайте рассмотрим, как выполняется опрессовка проводов гильзами в распределительной коробке, для примера выполним разветвление кабеля в распределительной коробке в трех направлениях.

Для начала очищается изоляция с проводов на длину, соответствующую длине гильзы. Зачищенные концы провода вставляются в гильзу очень плотно, чтобы не возникало пустот.

Если они , все же, образовались, что нередко при соединении трех и больше проводов, то из необходимо «забить» отрезками жилы того же провода, длиной соответствующей длине гильзы.

Хочу обратить ваше внимание на один очень важный момент. Если вы опрессовываете несколько проводников в одну гильзу, при стандартном сечении проводов и гильз ни как не получится плотно забить гильзу, в ней всегда остаются пустоты и эти пустоты необходимо заполнять

Для этого нужно «добить» гильзу еще несколькими кусками такого же провода. Это позволит в месте опрессовки создать качественный и надежный контакт.

Опрессовка проводов производится двумя-тремя жимами в разных направлениях (для этого пресс клещи нужно всего лиши повернуть на 180 град.)

Особенно важно помнить, что провода перед соединением гильзой скручивать нельзя. Для указанной марки провода при соединении четырех веток необходим еще один уплотняющий обрезок провода и гильза, сечением в 2.5 мм2

Когда гильзы надеты и плотно добиты кусками провода можно приступать к опрессовки. Для этого я использую ручные пресс клещи ПК-16 .

Для того чтобы гильза надежно обжалась делаем два жима по краям гильзы (в начале и у основания). Жимы делаем в противоположных направлениях.

Опрессовка проводов выполняется гильзами ГЛМ-10. В процессе работы рабочая зона клещей должна соответствовать размеру гильзы.

На фото четко показано что гильза обжата двумя противоположными жимами. Это позволяет улучшить качество контакта в месте соединения.

Выходящие наружу кончики проводов обрезаются кусачками под кромку гильзы.

Все соединение изолируется термоусадочной трубкой, длина которой подбирается такой, чтобы она выходила за внешний срез гильзы на 1 см и на 1,5 см заходила на изоляцию. Если термоусадочной трубки нет, можно воспользоваться изолентой.

Одетую на гильзы термоусадочную трубку нагреваем с помощью фена. Места соединения после сжатия трубки надежно заизолированы.

После изоляции аккуратно укладываем провода в распределительной коробке и закрываем крышкой. Все наше соединение проводов выполнено.

Классификация по материалу изготовления

Одним из основных параметров, в зависимости от которого гильзы для проводов разделяются на различные типы, является материал их изготовления. Необходимость применения разнородных гильз определяется различиями электрохимических свойств соединяемых проводов, изготовленных из разных металлов. Так, если для соединения проводов, изготовленных из определенного металла, будет выбрана несоответствующая гильза, то место сформированного контакта окислится, что со временем приведет к снижению его надежности в плане электропроводности.

Основными типами гильз для обжима электрических проводов в зависимости от материала, из которого такие трубки изготовлены, являются:

  • медные гильзы;
  • гильзы соединительные луженые;
  • комбинированные;
  • изолированные.

Медные

Медная гильза, которая обозначается маркировкой ГМ, нужна для обжима проводов, также изготовленных из меди. С учетом того, что медная гильза не имеет защитного покрытия, применять ее можно только для соединения проводов, эксплуатируемых в неагрессивной среде. Если пренебречь этим требованием, медная гильза достаточно быстро окислится и перестанет выполнять свои функции.

Медные кабельные гильзы должны изготавливаться из медных трубок марок М1 или М2

Луженые

Для соединения электрических проводов, эксплуатируемых в агрессивной среде, применяются гильзы медные луженые под опрессовку, которые обозначаются маркировкой ГМЛ. Гильзы ГМЛ, чтобы защитить основной материал их изготовления – медь – от электрохимической коррозии, покрываются специальным составом.

Это объясняется тем, что часть защитного покрытия такой трубки при ее обжатии разрушается, что приведет к контакту алюминия и меди и, соответственно, к развитию электрохимической коррозии.

Соединительные гильзы типа ГМЛ, изготовленные из электротехнической меди с олово-висмутовым защитным покрытием

Комбинированные

Достаточно часто при монтаже электрических сетей возникает необходимость выполнить соединение проводов, жилы которых изготовлены из разных металлов. Для решения подобных задач специально разработаны и успешно используются гильзы комбинированного типа. Конструктивная особенность таких обжимных трубок, которые обозначаются маркировкой ГАМ, заключается в том, что одна их половина – это гильза алюминиевая соединительная, а вторая изготовлена из меди. В месте стыка двух таких трубок, которые соединяются между собой при помощи сварки, имеется специальный ограничитель. Он необходим для того, чтобы не допустить контакта двух разнородных проводов внутри самой гильзы.

Переходная кабельная гильза алюмо-медная 16/10 кв. мм

Еще одна особенность конструкции комбинированных обжимных трубок заключается в том, что та их часть, которая является гильзой соединительной алюминиевой, имеет больший диаметр, чем трубка, предназначенная для кабеля из меди. Объясняется такая конструктивная особенность тем, что алюминий, если сравнивать его с медью, имеет большее электрическое сопротивление, поэтому провод из него, который будет соединяться в одну электрическую сеть с медным проводником, должен иметь больший диаметр.

Сама опрессовка с помощью комбинированных гильзовых зажимов выполняется по тому же алгоритму, что и процедура с гильзами любого другого типа. Однако при этом необходимо внимательно следить за тем, чтобы разнородные провода вставлялись в трубку из соответствующего металла.

Изолированные

Среди обжимных трубок, используемых для опрессовки электропроводов, выделяют категорию гильз соединительных изолированных. Применение последних избавляет от необходимости выполнять дополнительную изоляцию места сформированного с их помощью контакта. По своему конструктивному исполнению изолированные гильзы представляют собой те же луженые медные трубки, наружная поверхность которых покрыта изоляционным слоем из достаточно прочного и в то же время пластичного ПВХ. За счет механических свойств такого защитного слоя гильзы данного типа могут быть успешно обжаты без нарушения своих изначальных характеристик.

Полностью изолированные соединительные гильзы

Изолированные гильзы для герметичного соединения жил проводов СИП

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

  1. Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
  2. Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Обжим одиночной втулки с проводом

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую ​​же длину, как длина втулки, которая в этом случае составляет 8 мм.

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

Неприемлемо размещать наконечник так, чтобы были видны медные провода между изоляцией провода и изоляцией наконечника. Такое соединение и ненадёжно, и небезопасно!

Теперь надо вставить втулку в отверстие инструмента нужного размера и сжать его. Находим 2,5 на обжимном устройстве и вставляем его до конца трубочки с проводом, затем нажмите ручку и всё сделано.

Можно проверить сидит ли надёжно наконечник на проводе, одной рукой удерживая шнур, а другой потянув за кабель. Возможно придётся поджать ещё, если наконечник двигается.

Обжим двойного штыревого наконечника

Зажим двух проводов на одном конце требует использования двойной клеммы для заданного поперечного сечения кабеля.

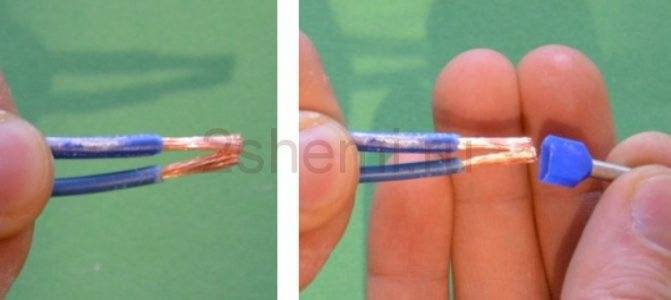

Первый шаг идентичен. Удаляем изоляцию с концов обоих проводов. Двойной наконечник, который наденем, имеет длину втулки 10 мм, поэтому потребуется немного больше изоляции, чем в предыдущем случае. Удерживая оба провода параллельно друг другу, всунем их в конец гильзы. Не нужно предварительно скручивать кабели между собой. Медленно (чтоб не разлохматились) надеваем наконечник на провода.

Наконечник штыревой втулочный изолированный для проводов и его опрессовка

Кабеля типа одиночного провода очень хорошо подходят для разводки электросети 220V по всему дому. Они жесткие, поэтому вы можете изгибать их как хотите, и благодаря тому, что внутри провод представляет собой одиночный стержень, без дополнительных инструментов, используя обычные электрические разъемы он быстро соединяется с другими проводами и блоками (например в электрощитке).

Сетевые шнуры — это совсем другая история. Они гибкие, а внутри один провод состоит из дюжины или даже нескольких десятков тонких медных проводков. Подавляющее большинство шнуров питания поставляемых с бытовой техникой и всевозможными удлинителями, изготавливаются с использованием проводных многожильных кабелей.

Используя такие кабели можно подключить два и более провода в одну точку без использования внешних электрических разъемов. Для этой цели используются кабельные концевые втулки (наконечник штыревой) и о них будет сегодняшняя статья. Важным преимуществом этого решения является получение очень хорошей контактной поверхности выключателя с кабелем или проводами.

Кроме того, клеммы такой гильзы можно использовать везде, где надо подключать кабели типа сетевой линии. Соединение же кабеля с электрическим соединителем изделия (модуля) без зажатой втулки может привести к тому, что винт соединителя надавит только на часть проводов кабеля, что ослабит надёжность и проводимость.

Применение

Принцип эксплуатации такого инструмента, как пресс клещи, можно понять во время выполнения работы с их использованием. Для этого понадобится провод определённого вида, само устройство для обжима и элемент соединения для проводов, который размещается на концах контактов.
Первым этапом будет снятие внешней изоляционной защиты, что выполняется с помощью клещей. На инструменте имеется полукруглая ложбинка, в которую кладётся провод, затем прижимается верхняя режущая кромка. После нескольких оборотов вокруг оси кабеля, изолирующее покрытие будет срезано и его можно с лёгкостью снять. Для того чтобы получить правильный пресс с качественным контактом достаточно очистить около 4-х сантиметров провода.

Следующим этапом будет выравнивание и размещение в нужной последовательности всех имеющихся жил, исходя из требований коннекторов. После распределения проводов следует тесно их сжать между собой и срезать край, оставив 1,5 см для соединения контактов, далее все контакты, с полным сохранением последовательности, помещаются в соединительное устройство. Глубина заведения жил должна быть на таком расстоянии, чтобы нижняя выемка коннектора могла достать до изоляции проводки. Во избежание повреждения его при обжиме выполнение этого условия обязательно, так как выемка плотно вдавливается, чтобы закрепить устройство на шнуре.

И третьим этапом является помещение устройства в посадочное место клещей, проверив обязательно соответствие цветов всех жил и правильность их размещения, после чего можно произвести прессовку. Этот этап требует внимательности и проверки прочности подсоединения, а также целостности самого коннектора.

Для снятия изоляции с кабеля

Наличие такого инструмента позволит ускорить рабочий процесс и повысит качество работы мастера. Снятие изоляции с кабеля будет произведено быстро, точно и без повреждения самой жили. Клещи настраиваются под необходимый размер кабеля (диаметр), который необходимо срезать с провода. Настройка производится вручную или автоматически. Ручная настройка не столь качественная и возможно повреждение провода, а автоматическая позволит удалить изоляцию без нанесения вреда сечению шнура. Такой тип применяется чаще всего для работы с распределительными и ответвительными коробками. Для того, чтобы срез был качественный и аккуратный режущая часть должна всегда быть острой, чтобы обрезание было в одно движение, без повторных действий.

Для пресса конечных гильз

Пресс можно отнести к одним из самых надёжных и неразъемных соединений. Суть этого процесса состоит в сжатии жил проводки в специальной гильзе, которые в свою очередь могут быть алюминиевые или медные. Для минимизации величины переходного сопротивления в месте стыка необходима достаточно большая сила сжатия, а гильза и токопроводящая жила должны максимально соприкасаться. Клещи для прессовки конечных гильз могут быть в форме трапеции или предназначены для квадратного пресса.
Инструмент с разъемами пластиковых фланцев влияет на эффективное осуществление обжима многожильного кабеля, а их квадратная форма способствует обеспечению надёжного контакта всех жил. При наличии данного инструмента производить монтаж или центрирование для любого типа сечения значительно проще. Для точности и надёжности пресса контактов нужно правильно подбирать соответствующий диаметр клещей.

Для опрессовки изолированных наконечников кабеля

При работе с изолированными контактами нужно использовать устройство в форме овала. Обычно в матрице такого устройства должны быть задействованы три формы для пресса стандартного типа, отличающиеся по цветовой гамме – синий, желтый и красный. В соответствии с этими цветами выпускаются наконечники, гильзы и другие различные разъемы с такими же индикаторами цвета.

Для обжима неизолированных наконечников кабеля

Клещи для обжима не изолированных наконечников кабеля выполнены из латуни и оснащены специальным стержнем в своей конструкции, с помощью которого обжим гильзы происходит по центру, а стержень садится на разделительный шов. Такой инструмент может иметь два типа зажимов, один из которых для проводки, другой для изоляции. Для надёжности пресса открытых контактов к контактам крепится локатор, что позволит достичь точного позиционирования.

Как правильно подобрать наконечник для опрессовки

Правильный выбор этого электромонтажного элемента зависит от материала изготовления, гибкости, сечения кабеля, а также способа подключения к устройству или оборудованию:

  1. Сечение кабеля – важный аспект. Будет оно больше, кабель просто не войдет в гильзу, а если меньше – обжим будет неплотным, и смысла от такого наконечника нет. НШВИ обычно продаются в таких наборах, но можно приобрести и по отдельности
  2. Гибкость провода – тут тоже может получиться неплотное соединение. К примеру, применяем изделие с болтовым соединением и гибкий электропровод. Болты при вкручивании раздвигают жилы, прижимая только несколько «волосков» в середине. Ни о каком контакте речи уже не идет.
  3. Способ подключения к оборудованию тоже может отличаться. В случае, если прямым соединением коммутация невозможна, необходимо использовать.
