Основные типы условных знаков по ГОСТу
Электрические схемы относятся к техническим чертежам и являются одной из их разновидностей. На них отображаются все составляющие тех или иных цепей, обозначенные специальными условными знаками. Они разделяются на несколько основных групп, включающих в себя разнообразные типы потребителей, источников тока, управляющих элементов и проводников.
На чертеж наносятся их графические отображения, с использованием линий разной толщины и обычных геометрических фигур. Они могут быть квадратными и прямоугольными, в виде окружности или дуги, треугольника, простой линии и пунктира т.д. Все эти символы включают в себя не одну лишь графику, но и символы, состоящие из букв и цифр. Нанесенные все вместе, они вступают во взаимодействие друг с другом по установленной системе и способны отобразить какую угодно аппаратуру и оборудование, связующие линии с механикой, электрические сети, всевозможные обмотки, средства коммутации и прочие аналогичные компоненты.
Состав принципиальных схем может дополняться специально разработанными УГО, разъясняющими специфику действия тех или иных составляющих. В качестве живого примера можно взять различные типы контактов, используемые для замыкания, размыкания и переключения. Общая символика, предусмотренная ГОСТом, соответствует лишь одному направлению работы этих устройств – замыканию-размыканию данной цепи. Все функциональные возможности, присутствующие дополнительно, указываются при помощи символов, которые наносятся на подвижную деталь контакта. С помощью этой символики на любой схеме легко определяется нужный элемент – реле, кнопки, контакторы, пускатели и т.д.
Некоторые виды деталей и компонентов могут отображаться в нескольких вариантах. Это касается трансформаторных обмоток, коммутационных контактов и прочих составляющих, нашедших применение в данных условиях. В случае, когда стандартном перечне отсутствует нужное обозначение, оно составляется самостоятельно, исходя из принципа работы данного элемента. В качестве основы применяются значки, которые используются для отображения аналогичной аппаратуры.
Огромное количество графических значков УГО и их комбинаций представляет собой подробную элементную базу, незаменимую при выполнении всевозможных электрических чертежей и схем. Изображения наносятся по установленным стандартам с соблюдением ширины линий, размеров и других параметров. Все типы схем разделяются на несколько составляющих. По своему назначению они бывают однолинейными, монтажного и принципиального типа.
Принципиальное устройство
На них попадает напряжение В, если сама катушка рассчитана на такое напряжение. Но двигатели — это не единственные потребители электроэнергии, с которыми контакторы могут использоваться.
На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. Когда срабатывает КМ2, передислоцируются фазы В и С.
Когда усилие на ней В, двигателя В, в случае соединения в звезду, такая схема не подходит. Третий символ Х означает особенности конфигурации контактора.
Подробно показано в какой последовательности лучше подключать провода в следующем видео. В основном, это асинхронные электрические двигатели с короткозамкнутым ротором , а также различные типы нагрузок с малой индуктивностью. Слева: питание катушки отключено, силовые контакты разомкнуты.
Дистанционное расположение управляющих элементов позволяет расположить аварийную кнопку в удобном месте, что повышает безопасность эксплуатации. При обрыве какой-либо фазы и возникновении перегрузок, данный прибой срабатывает и защищает цепь. Энергетический узел обеспечивает формирование электромагнитного поля, достаточного для получения определенной однонаправленной силы. Однако контактор или магнитный пускатель такой защиты не имеют.
Чтобы соединить ее основные элементы используют 3-жильный кабель и два разомкнутых контакта в случае, если устройство выключено. Например, цифра 1 соответствует аппарату без оболочки и без реверса
Также обратите внимание, что провод от кнопки включения вправо или влево подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Особенности монтажа пускателя Неправильный монтаж магнитного пускателя, может иметь последствия в виде ложных срабатываний
Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения.
Конструктивные элементы
При отсутствии подачи питания металлический сердечник под действием пружины возвращается в исходное положение, а цепь оказывается разомкнутой. При токе свыше 40 А устанавливаются две отдельные контактные группы — замыкающая и размыкающая. Диэлектрический держатель подвижных контактов. Подключение электромагнитного пускателя часть№3

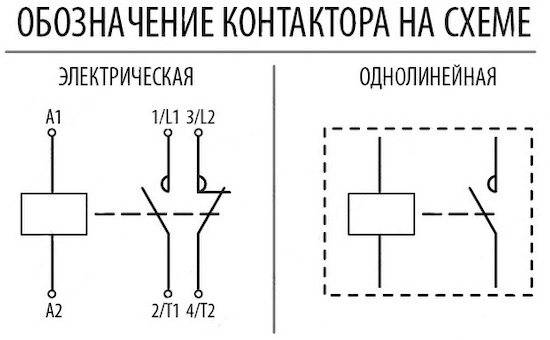

Графические обозначения на принципиальной схеме
Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.
Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.
На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.
Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.
В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.
В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.
Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.
Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.
Главная » Электрика » Обозначение электрических элементов на схемах
Преимущества.
- Расширенный ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке.
- Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
- Возможность установки на 35-мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
- Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки МБ-09-32, МБ-40-95.
Принципиальное устройство
Контактор состоит из нескольких узлов:
- Энергетического.
- Силового.
- Коммутационного.
Энергетический узел обеспечивает формирование электромагнитного поля, достаточного для получения определенной однонаправленной силы. Это поле появляется как следствие протекания электрического тока через катушку с сердечником. Его форма делается либо П-, либо Ш-образной, в зависимости от конструкции этого коммутационного изделия.
Силовые линии магнитного поля наиболее сконцентрированы вблизи сердечника, и поэтому силовой узел выполнен так, чтобы воздействие на него со стороны энергетического узла получилось максимальным. Для более равномерного усилия, возникающего при протекании через катушку переменного тока, в ней делается короткозамкнутый виток. Он играет роль демпфера, который препятствует дребезгу контактов с частотой 50 Гц. Если катушка питается постоянным током, на ее сердечнике располагается диэлектрическая прокладка для предотвращения слипания намагнитившихся деталей.
Силовой узел содержит подвижный подпружиненный ферромагнитный элемент — якорь, который притягивается к неподвижному сердечнику катушки, передавая силу коммутационному узлу. В нем расположены контакты. Их число может быть различным, в зависимости от конструкции контактора. Для управления электродвигателями в трехфазных сетях контактов бывает три-четыре — одинаковых по своим характеристикам. Но могут быть и дополнительные маломощные контакты, используемые для управления вспомогательными элементами схемы.
Расположение дополнительных контактов определяют отличие контактора от магнитного пускателя. Они располагаются в группе с основными контактами, а не сбоку, как в магнитном пускателе.
Кроме контактов в коммутационном блоке расположены камеры для гашения электрической дуги.
Эскиз конструкции контактора
Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации
1— транзистор структуры р- n-р в корпусе, общее обозначение;
2— транзистор структуры п-р-п в корпусе, общее обозначение,
3 — транзистор полевой с p-n-переходом и п каналом,
4 — транзистор полевой с p-n-переходом и р каналом,
5 — транзистор однопереходный с базой п типа, б1, б2 — выводы базы, э — вывод эмиттера,
7 — диод выпрямительный,
8 — стабилитрон (диод лавинный выпрямительный) односторонний,
9 — диод тепло-электрический,
10 — тиристор диодный, стираемый в обратном направлении;
11 — стабилитрон (диодолавинный выпрямительный) с двусторонней проводимостью,
12 — тиристор триодный.
14 — переменный резистор, реостат, общее обозначение,
15 — переменный резистор,
16 — переменный резистор с отводами,
17 — построечный резистор-потенциометр;
18 — терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева),
20 — конденсатор постоянной емкости, общее обозначение,
21 — конденсатор постоянной емкости поляризованный;
22 — конденсатор оксидный поляризованный электролитический, общее обозначение;
23 — резистор постоянный, общее обозначение;
24 — резистор постоянный с номинальной мощностью 0, 05 Вт;
25 — резистор постоянный с номинальной мощностью 0, 125 Вт,
26 — резистор постоянный с номинальной мощностью 0, 25 Вт,
27 — резистор постоянный с номинальной мощностью 0, 5 Вт,
28 — резистор постоянный с номинальной мощностью 1 Вт,
29 — резистор постоянный с номинальной мощностью рассеяния 2 Вт,
30 — резистор постоянный с номинальной мощностью рассеяния 5 Вт;
31 — резистор постоянный с одним симметричным дополнительным отводом;
32 — резистор постоянный с одним несимметричным дополнительным отводом;
Графика и символика в схемах однолинейного типа
Главная функция однолинейных схематических изображений заключается в графике отображающей ту или иную систему электроснабжения данного объекта. В ней отображается подключение общего питания и последующая разводка по отдельным точкам. Данный чертеж выполняется в виде одной общей линии, поэтому она и называется однолинейной. То есть, подводка питания к каждому из потребителей наносится на план в виде одинарной линии.
Условное обозначение численности фаз в графическом варианте отображается путем специально нанесенных засечек. Если засечка одна – питание однофазное, а если три – трехфазное.
Помимо одиночных линейных сетей, на схему наносится аппаратура для коммутации и защиты. Первая группа представлена контакторами, магнитными пускателями, разъединителями, а во вторую входят различные типы автоматов, высоковольтных выключателей, УЗО, предохранительных устройств, дифавтоматов и выключателей нагрузки.
Для отображения высоковольтных силовых выключателей на однолинейной схеме применяются небольшие квадраты. Прочая аппаратура защитного и коммутационного назначения наносится на схему в виде значков, отображающих контакты со специфическими разъясняющими надписями, соответствующими конкретно используемому прибору.
История создания
Сконструировано данное устройство было еще в середине ХХ века французской компанией “Шнайдер-Электрик”. Ставшее настоящим прорывом в области автоматизации изобретение очень быстро стало популярным. Очень востребован такой электромагнитный переключатель был в то время в СССР, правительсто которого впоследтвие выкупило у “Шнайдер-Электрик” патент на его изоборитение и достаточно быстро наладило выпуск отечественных пускателей. Многие из тех выпущенных в советские врмена моделей можно до сих пор встретить на некоторых заводах и фабриках. Собранные из качественных комплектующих они хоть и более громоздкие и менее эстетчиные, чем современные аналоги, но при этом существенно выигрывают у последних в надежности и долговености.
Технические характеристики на самом контакторе
Начнем с контактора от Шнайдер Электрик. На боковой грани указывается максимально возможная подключаемая к контактору мощность в лошадиных силах (HP — horsepower). Зависит данная мощность от питающего напряжения.
В ряде стран, лошадиные силы до сих пор применяются, хотя и есть рекомендации международной организации по метрологии о том, чтобы лошадиную силу исключить из употребления.
Далее указываются общие рекомендации по выбору автоматических выключателей или предохранителей.
надпись CB – Circuit Breaker относится к автоматам
Fuse – к предохранителям
Обязательно прописывается максимальное рабочее напряжение (а.с. max).
Cont. current – это длительный номинальный ток при категории нагрузки АС1.
Если говорить упрощенно, то категория АС1 – это нагрузка типа утюг или обыкновенный нагреватель.
AWG 6-14 Cu – показывает сечение проводов, которые можно подключать к контактам.
Измерение идет в западных единицах. Для того, чтобы узнать аналог нашего сечения в мм2, потребуется воспользоваться таблицей перевода AWG в мм2.
Torque 20lb.in – момент усилия, с которым допускается затягивать клеммы.
Более точные цифры в привычных единицах измерения, можно также найти в технических данных на сайте производителя, либо воспользоваться вот здесь специальной программой конвертером lb-in в Nm (ньютон-метры).
Lb-in расшифровывается как фунт на квадратный дюйм.
Качественные контакторы всегда имеют надписи о наличии сертификатов, которым соответствует данный механизм.
Ith-40А – условный тепловой ток в открытом исполнении. Проще говоря, это тот ток, который может через себя пропустить контактор при нормальных условиях окружающей среды.
Ui=690V – номинальное напряжение изоляции изделия.
IEC/EN 60947-4-1 – соответствие пускателя данному стандарту. ГОСТ Р50030.4.1-2012 – это наш модифицированный аналог этого стандарта.
Uimp=6kV – допустимое импульсное перенапряжение.
В отдельной табличке указываются возможные подключаемые к контактору мощности, в зависимости от питающего напряжения.
Мощности прописываются уже в киловаттах. У некоторых может возникнуть вопрос, почему такая разница в зависимости от напряжения.
Объясняется это просто. По большому счету, контактору все равно на какое напряжение рассчитана нагрузка. Самое главное, это величина тока, протекающего через его контакты.
Например, у вас есть напряжение 100В и ток 10А. Нагрузка в этом случае будет 1кВт.
А если напряжение будет в 2 раза больше, т.е. 200В, то при подключении той же нагрузки в 1кВт, через изделие будет течь ток в 2 раза меньше I=5А.
Поэтому, чем ниже напряжение, тем меньшей мощности нагрузку можно подключить к контактору
При этом, всегда обращайте внимание, для какого типа нагрузки указаны данные
Например в данной случае, мощности указаны для нагрузки AC3. Образец такой нагрузки – асинхронный двигатель.
JIS C8201-4-1 – это японский промышленный стандарт. Соответственно, здесь также прописывается возможные подключаемые к контактору мощности, в зависимости от питающего напряжения по данному стандарту.
Почему прописывается такой большой и странный набор напряжений? Потому что в различных странах разные стандарты, которые и определяют уровни силовых напряжений.
Например, в Японии в обычной розетке 100 вольт. А для мощных нагрузок применяется уже 200В.
Контактор IEK
С контактором IEK все гораздо проще. Его маркировка построена практически по такому же принципу.
Цифро-буквенное обозначение рабочих клемм:
L1-L2-L3 (1-3-5)
T1-T2-T3 (2-4-6)
Двойная маркировка вспомогательных контактов: 13-14
первая группа (первые цифры 1-1)
с нормально открытым контактом (вторые цифры 3-4)
Для российского рынка может быть и сокращенное обозначение “НО” – нормально открытый.
Сбоку прописывается напряжение катушки 230В (50Гц). И другие технические параметры.
КМИ – 10910 – его заказной номер
АС-3 In=9А и АС1 In=25А – возможно подключаемая нагрузка, для различных категорий.
Также указываются мощности подключаемой нагрузки в зависимости от их напряжения питания.
Может быть изображена даже условная схема контактора со всеми его контактами (рабочими и вспомогательными).
Внизу прописывается нормативный документ, которому соответствует данное изделие – ГОСТ Р50030.4.1
Контакторы (пускатели) электромагнитные
Следует внести немного порядка в терминологию. Часто путают пускатели и контакторы. Для некоторых это одно и то же, а некоторые говорят, что контактор – это просто большой мощный пускатель. Но насколько мощный – никто толком объяснить не может…
Раньше, во времена СССР, так оно и было. Теперь пускатели, которые выпускались или разрабатывались в те времена, так и называют пускателями (например, ПМЛ, который выпускается до сих пор на Украине), а новые и зарубежные модели называют контакторами.
Одни и те же устройства электрики называют пускателями, а продавцы – контакторами. Честно говоря, и мне привычней говорить именно пускатели.
Контакторы и магнитные пускатели
Введение
В начале данной статьи хотелось бы сразу определиться в чем заключается разница между контактором и магнитным пускателем, так как данный вопрос зачастую ставит в тупик даже самых опытных специалистов-электриков, при этом многие полагают, что разница между ними заключается в их конструкции, габаритных размерах или величине коммутируемого (номинального) тока, однако это не так. Поможет разобраться нам с этим вопросом ГОСТ 30011.4.1-96 в котором приведены следующие определения:
Контактор — это коммутационный аппарат с единственным положением покоя, оперируемый не вручную, способный включать, проводить и отключать токи в нормальных условиях цепи, в том числе при рабочих перегрузках.
Пускатель — это комбинация всех коммутационных устройств, необходимых для пуска и остановки двигателя, с защитой от перегрузок.
Как следует из определений выше, контактор — это устройство предназначенное для коммутирования (включения/отключения) каких либо нагрузок, т.е. любых нагрузок, в то время как пускатели — это комплекс устройств предназначенный для управления конкретно электродвигателем, а так же обеспечивающий его защиту от перегрузок, при этом сами контакторы входят в состав пускателей:
Как видно на картинке выше в состав пускателя входят: контактор — для включения и отключения электродвигателя, тепловое реле — для защиты электродвигателя от перегрузок, кнопки — для управления контактором, все перечисленные устройства помещаются в общий корпус.
Так же согласно того же ГОСТ 30011.4.1-96 пускатели бывают следующих видов:
Пускатель прямого действия — Пускатель, одноступенчато подающий сетевое напряжение на выводы двигателя. Реверсивный пускатель — Пускатель, предназначенный для изменения направления вращения двигателя путем переключения его питающих соединений без обязательной остановки двигателя. Пускатель с двумя направлениями вращения — Пускатель, предназначенный для изменения направления вращения двигателя путем переключения его питающих соединений только во время остановки двигателя.
Таким образом пускатель прямого действия предназначен для запуска, остановки и защиты электродвигателя, в то время как реверсивный пускатель помимо всего вышеперечисленного позволяет менять направление вращения двигателя.
Как устроен защитный автомат
В предыдущей статье мы разобрались с характеристиками автоматических выключателей, а сейчас полезем глубже. Я…
Параметры пусковых устройств
Для разнообразного предназначения выпускаются такие серии магнитных пускателей: ПА, ПМ, ПМА, ПМЕ, ПМЛ. Исходя из параметров нагрузки, выбор и применение данных устройств происходит по соответствию.
Магнитный пускатель серии ПМЛ
1.Величине электромагнитного пускателя – условный термин, характеризирующий допустимые продолжительные токи контактов главной силовой цепи. На данный момент имеются такие числовые обозначения величин и соответствующие им номинальные токи при напряжении 380В в рабочем режиме АС-3:
- «0» — 6,3 А;
- «1» – 10 А;
- «2» — 25 А;
- «3» — 40 А;
- «4» — 63 А;
- «5» — 100 А;
- «6» — 160 А;
- «7» — 250 А.
2.Режиму работы пускового устройства, определяющему характер коммутируемой нагрузки:
- АС-1, нагрузка только активная, или мало индуктивная;
- АС-3, запуск электродвигателя и его отключение при вращении;
- АС-4, тяжёлый запуск двигателя, отключение его на низких оборотах и при неподвижном роторе, торможение противотоком.
Величины магнитного пускателя и категории их применения
3.Рабочему (коммутационному) напряжению катушки реле, которое бывает таких значений:
- Переменное: 24; 36; 42; 110; 220; 380 В.
- Постоянное: 24В.
4.Количеству дополнительных контактов, имеющих такое обозначение латинскими буквами и кириллицей:
- Нормально разомкнутые (NO), (НО);
- Нормально замкнутые (NC), (НЗ).
Также существуют специальные, защёлкивающиеся на корпус пускателя приставки, дополнительно добавляющие несколько сигнальных контактов.
Магнитный пускатель серии ПМЛ с защелкивающейся приставкой
5.Степени защиты прибора:
- IP00 — открытые, устанавливаются в обогреваемых помещениях в закрытых электрощитах защищённых от попадания посторонних предметов, воды и пыли;
- IP40 – изготовляются в корпусе, применяются внутри не обогреваемых помещений, где имеется малое количество пыли в воздухе и исключено попадание воды на прибор;
- IP54 – выпускаются в корпусе, применение внутреннее и наружное в местах, защищённых от воздействия атмосферных осадков и прямой солнечной радиации.
6.Наличию теплового реле, обеспечивающего защиту подключённых цепей от продолжительных перегрузок.
7. Наличию реверса, конструктивно исполненного путём объединения в одном корпусе двух электромагнитных реле, имеющих по три контактных группы, с механической или электрической блокировкой одновременного их включения.
8.Классу износостойкости, означающему возможное количество надёжных коммутаций.
9.Дополнительным элементам управления.
Необходимое соответствие параметров
Поскольку правильный выбор электромагнитного пускателя является залогом успешной и бесперебойной работы подключаемых электроустановок, необходимо соответствие вышеописанным параметрам характеристик коммутируемой цепи, напряжения управления, схемы включения, типа окружающей среды. Важнейшим правилом является требование, чтобы ток нагрузки не превышал допустимого тока контактов.
Для подключения активной нагрузки (без двигателей) определённой мощности Р, силу протекающего тока I определяют из упрощённой формулы:
I=P/(√3*U) (А),
где U – напряжение сети, 380 (В), .
Соответственно полученному значению выбирают пусковое устройство с номинальным током не меньше расчётного ниже по таблице.
Таблица выбора магнитного пускателя
Монтаж пускателей
Монтаж электромагнитных контакторов производится двумя способами: на DIN-рейку или с помощью прочных оцинкованных болтов.
Крепление аппаратуры на DIN-рейке
Крепление контакторов на DIN-рейке производится, благодаря наличию на задней части основания специального паза с выдвижным стопором. Для того чтобы зафиксировать пускатель стопор паза выдвигают до конца, устройство надевают на металлическую или пластиковую рейку шириной 35 мм, после чего стопор возвращают в исходное положение. Закрепленный таким способом пускатель можно при необходимости быстро демонтировать и заменить новым.
DIN-рейка
Крепление болтами
Крепление контактора с помощью болтов происходит следующим образом:
- В панели, на которой планируется закрепить устройство, сверлится несколько отверстий;
- При помощи метчика в просверленных отверстиях нарезается внутренняя резьба нужного диаметра;
- Болты вставляются в отверстия на корпусе пускателя и вкручиваются в нарезанную резьбу на панели.
По сравнению с DIN-рейкой, такой способ монтажа более надежен, но при этом требует значительно больших затрат времени и сил.
Магнитные плиты
Магнитные плиты – это приспособления, которые получили широкое распространение в 50-х годах прошлого века в связи с разработкой новых магнитотвердых материалов. Особенности конструкции и применения магнитных плит зависят от типа используемых в них магнитов. По энергетическим характеристикам постоянные магниты, используемые в магнитной оснастке, могут быть разделены на три группы.
Первая: с энергией, приходящиеся на 1 м3 = 5 – 15 кДж (ферриты). Вторая: с энергией на 1 м3 = 20 – 40 кДж — это в основном литые магниты типа Альнико , которые сами могут являться полюсами приспособлений. Третья: с энергией на 1м3 выше 40 кДж.— это высокоэнергетические магниты на основе редкоземельных элементов, здесь нет необходимости в силовом блоке.
Преимущества магнитных плит:
- независимость плит (автономность) от внешнего источника энергии в процессе эксплуатации;
- безопасность магнитных плит;
- отсутствие внутренних источников теплоты;
- постоянное повышение энергетических и эксплуатационных характеристик за счет использования новых магнитотвердых материалов.
Стандартный комплект отопления
В стандартный комплект греющего потолка включены инфракрасные электронагреватели (греющая пленка ТМ, ЗЕБРА ЭВО-300 и т.п.), контактные провода, электрический щит с коммутационной аппаратурой и терморегуляторы. Количество терморегуляторов зависит от наличия температурных зон в пределах помещения, которые обслуживает отопительная система.
Каждый термостат рассчитан на определенную мощность и силу тока, превышать которые недопустимо. Это влияет на долговечность системы, ее эффективность и безопасность. К примеру, термостат Cewal RQ30 мы рекомендуем напрямую подключать при мощности до 1,5 кВт (7 А).
Как работает
Пружина силового узла удерживает контакты в разомкнутом состоянии. Когда усилия со стороны якоря становится достаточно для преодоления упругих сил пружины, силовой и коммутационный узлы приходят в движение. Якорь деформирует пружину, одновременно увлекая за собой контакты, — происходит их замыкание. Якорь соприкасается с сердечником катушки и удерживается ее электромагнитным полем. После обесточивания катушки пружина возвращается в исходное состояние вместе с якорем и контактами.
Одна из многочисленных моделей магнитного пускателя
Для нормальной работы контактора на клеммы его катушки подается напряжение строго определенной величины. Для контакторов, используемых в электросетях, это 220 и 380 В. Поэтому надо правильно сделать присоединение катушки к трехфазной сети. Если номинальное напряжение контактора — 220 В, катушка присоединяется к любой из фаз (к фазному напряжению). А если 380 В — между любыми двумя фазами (к линейному напряжению).
Для управления контактором применяется кнопочная станция. Она состоит из двух кнопок:
- нормально разомкнутой для включения;
- нормально замкнутой для выключения.
Схема подключения контактора объединяет дополнительный контакт и кнопочную станцию. Кнопка, предназначенная для включения, и дополнительный контакт соединяются параллельно, и через них напряжение подается на катушку. Нажатие на кнопку включения замыкает цепь катушки. Якорь приходит в движение и замыкает все контакты. Дополнительный контакт делает ненужной для питания катушки кнопку включения. Поэтому после срабатывания контактора ее можно отпустить.
Состояние контактора при этом не изменится. Он останется во включенном состоянии. Но контакты кнопки выключения замкнуты до тех пор, пока кнопка не нажата. Нажимаем на нее — цепь питания катушки разрывается. Магнитное поле исчезает, и контакты под воздействием пружины контактора размыкаются. Цепь питания катушки разрывается еще и по дополнительному контакту. Поэтому кнопку выключения можно отпустить, и это никак не повлияет на состояние контактора.
Схема соединения дополнительного контакта и кнопочной станции в магнитном пускателе
Дополнительный контакт контактора обведен светло-зеленой линией
Схема соединения дополнительного контакта и кнопочной станции в магнитном пускателе
В чём разница между контактором и магнитным пускателем
Очень часто контакторы путают с магнитными пускателями и это обоснованно, так как по сути это одно и то же. Данные типы устройств конструктивно выполнены практически идентично. Отличие же этих устройств в назначении: если контактор это моноблочный прибор, является выключателем и в основном служит для коммутации цепей, то электромагнитное реле (пускатель) в том числе выполняет защитную функцию, например, экстренно размыкая цепь при перегреве, и имеет в своем составе несколько контакторов, защитные устройства и управляющие элементы.
Существует такой вид коммутирующего устройства, как промежуточное реле – это прибор небольшой мощности, который служит для коммутации в слаботочных цепях и может выдержать намного больше циклов размыкания, чем контактор.
