Противопожарное УЗО: рекомендации по выбору, правила и схемы монтажа

Выбор устройства защиты

Существующие УЗО подразделяются на однофазные и трехфазные. В быту применяются только первые устройства. В квартиру и частный дом от электрического щитка практически всегда идет линия в одну фазу. Дифференциальный выключатель для этого применяется с двумя клеммами (ввод плюс вывод), тогда как у трехфазных аналогов зажимов для проводов четыре.

Все УЗО разделяются по типу тока утечки на три группы: «А», «В» и «АС». Для противопожарных нужд следует брать вариант «АС» (только под переменный электроток), «А» и «В» стоят дороже, так как рассчитаны дополнительно на работу с пульсирующими и выпрямленными токами

Устройства защитного отключения бывают:

  • электронными;
  • электромеханическими.

Первые дороже, но менее надежны. Практически во всех случаях противопожарное УЗО лучше всего брать именно электромеханического класса. Такому выключателю не нужно внешнее питание. Электронный аналог при обрыве питающей линии перестает работать и следить за повреждениями изоляции. Плюс во время скачка напряжения у него повышается время срабатывания.

Ключевое правило подбора прибора

Два главных критерия выбора противопожарного УЗО – это селективность устройства (наличие в нем возможности установки задержки отключения) и высокий параметр тока утечки (100–300 мА). Если одно из этих условий не выполнено, то система из защитных аппаратов в электрощите не станет работать, как положено.

УЗО селективного типа обозначается в маркировке на корпусе буквой «S», именно его нужно устанавливать в качестве противопожарного элемента каскада (оно на отключение срабатывает с выставленной временной задержкой)

По нормам противопожарное УЗО должно отличаться минимум в три раза в большую сторону от нижерасположенного обычного по:

  • току утечки;
  • времени срабатывания.

Если разница по этим параметрам менее трех раз, то при срабатывании нижестоящего дифференциального выключателя среагирует на отключение контура и противопожарное устройство. В результате будет сложнее выяснить причину отключения, а без питания останутся все потребители в параллельных линиях, на которых проблем нет.

В идеале каскадная схема из различных УЗО должна работать так, чтобы при возникновении проблем реагировало только то устройство, которое расположено ближе всего к месту пробоя изоляции. При таком раскладе отключается лишь защищаемая цепь. Остальные продолжают оставаться под напряжением.

С требованием высокого параметра тока утечки ситуация следующая. У обычных УЗО он подбирается в пределах 10–40 миллиампер. Рабочий электроток (максимум потребления подключенными в линию электроприборами) в данном случае достигает 16–40 А. Для освещения и розеток с бытовыми приборами этого вполне достаточно.

Однако в любой электрической сети присутствуют естественные утечки. В проекте внутриквартирной или внутридомовой энергосистемы их специально рассчитывают, чтобы правильно подобрать УЗО. Они не должны превышать 1/3 от тока утечки выбранного дифференциального выключателя для конкретной линии. Иначе защитное устройство будет на регулярной основе ложно срабатывать.

По правилам противопожарное УЗО ставится сразу после электросчетчика на входе в дом, на нем суммируются естественные утечки по электротоку со всей подключенной в жилище бытовой техники

Если защитное устройство выбрать, как для обычного случая, на 10–40 мА, то электросеть постоянно будет отключена. Фактически непрерывно УЗО станет фиксировать утечки, срабатывая на выключение питания во всех линиях электроснабжения дома.

Технические требования и особенности подбора УЗО

Для избавления от возможных сложностей, желательно выбирать защитное устройств, которое размыкает цепь не только фазных проводников, но и нулевого. Делается это чтобы не приходилось думать о защите от сверхтока на «нуле».
Рабочий «ноль», находящийся в цепи, защищенной УЗО, не должен контактировать с защитным «нулем», или заземленными элементами – это всегда приводит к отключению сети.
Вне зависимости от сферы применения, защитное устройство должно быть рассчитано на возможные перегрузки в зоне действия. По умолчанию, это обеспечивается 30% запасом при подборе номинальных величин. Так, при суммарной утечке в 20 А, безопаснее будет установить УЗО на 32 А, а не на 25 А.
Защитный прибор должен продолжать работу при кратковременных падениях напряжения до 50% (не более 5 секунд) от номинала. Это необходимо для работы дифавтоматов с задержкой реагирования.
Ввиду повышенной электрической опасности в ванных и банных комнатах, кухнях, душевых и других помещениях с высокой влажностью требуется ставить УЗО с током срабатывания 10 мА, если они подключены к отдельной линии на распределительном щитке

Если кухня, коридор и ванная находятся на одной ветви электросети, номинальный ток УЗО должен быть стандартным – 30 мА.
Чтобы правильно установить УЗО с сохранением работоспособности, обращайте внимание на технические особенности требования. Многие импортные модели, например, исключают возможность подключения алюминиевых проводов.
В домах старой постройки, где проложена ветхая, зачастую алюминиевая проводка, с ненадежной изоляцией установка защиты в силовом щитке имеет мало смысла

Из-за слабой проводки с множеством повреждений утечки будут возникать довольно часто и приводить к регулярным отключениям сети. В данном случае для обеспечения безопасности оборудования и людей надо пользоваться переносными УЗО, похожие на адаптер для розетки.

Выбор УЗО защиты человека от токов утечки

УЗО имеет две основные характеристики.

  • Номинальный ток нагрузки (в амперах)
  • Номинальный ток отсечки, он же дифференциальный ток (в миллиамперах).

Номинальный ток нагрузки УЗО

УЗО устанавливается в электрическую цепь обязательно вместе с автоматами защиты от сверхтоков, после автомата защиты. Номинальный рабочий ток нагрузки устройства должен выбираться на один пункт выше номинала автомата защиты.

Например: Вводной автомат защиты на квартиру 50 Ампер. Значит на всю квартиру, нужно установить УЗО с номинальным током нагрузки 63 Ампера.

Номинальный ток отсечки

для жилых помещений номинальный ток отсечки выбирается:

  • Для защиты человека от токов утечки ставятся УЗО с током отсечки 30 мА;
  • Для мокрых зон (ванных комнат) и детских комнат питающихся от отдельной линии, ставится УЗО с током отсечки 10 мА;
  • Для защиты дома от пожара ток отсечки должен быть 100мА или 300 мА;
  • Выбор устройства производится на основе СП 31-110-2003.

Номинальное время отсечки УЗО

  • Номинальное время отсечки не должно превышать 0,2 миллисекунды для напряжения питания 230-400 Вольт.
  • В квартирах и домах лучше устанавливать УЗО типа «АС» или «А». Тип «АС» реагируют только на синусоидальные, переменные, токи утечки. Тип «А» реагирует на синусоидальные и пульсирующие токи утечки. Пульсирующие токи возникают от работы магнитофонов, телевизоров, стиральных машин, регуляторов освещения.

Основы техники безопасности

Работы ведут с соблюдением следующих правил:

  1. Линию обесточивают и проверяют на отсутствие напряжения индикаторной отверткой. Если выключатель расположен далеко от места монтажа УЗО, следует закрепить на нем табличку с текстом «Работают люди!» или поставить сторожа. Для надежности рекомендуется отсоединить провода от клемм.
  2. При соединении проводов используют только разрешенные ПУЭ способы: зажимы, клеммы, опрессовку гильзами, сварку. Применять пайку не рекомендуют, скрутки запрещены.
  3. Правильность монтажа проверяют замером сопротивления петли «фаза-ноль». Высокий показатель свидетельствует о плохом контакте в одном из соединений. В процессе эксплуатации такие места греются и могут стать причиной возгорания.
  4. Перед подачей напряжения защищают глаза и открытые части тела. Некачественное изделие может разлететься.
  5. Нельзя использовать провода в изоляции одного цвета.

Схемы подключения УЗО в трехфазной сети

Монтаж схем с трехфазными УЗО практически ничем не отличается от работы с однофазными. Такие варианты подходят, если в дом или квартиру заведены три фазы.

Выполняя подключения необходимо ориентироваться на маркировку жил и схему подключений. Российское и международное обозначение жил представлены в таблице далее.

Российская маркировка жилМеждународная маркировка
АжелтаяL1коричневая
ВзеленаяL2черная
СкраснаяL3серая
N (нулевой провод)синяя или голубаяNсиняя
Заземляющая жилаРЕжелто-зеленая

Вводное трехфазное и отдельные групповые УЗО

В такой схеме общее УЗО монтируют после трехфазного вводного автомата. Отходящие от УДТ фазные проводники распределяют по групповым автоматическим выключателям. От них питание подается на ВД отдельных линий.


Фазы подсоединяются к устройствам по маркировочным обозначениям. Нулевой провод и заземление фиксируют на соответствующих шинах.

Вводное УЗО и трехфазный счетчик

Эта схема отличается от предшествующего варианта добавлением трехфазного электрического счетчика. У него для коммутации имеются 8 клемм: четыре на вход (три фазы и нулевой провод) и четыре на выход (3 фазы и нуль).

Питание на счетчик подводится с выхода вводного автомата, а уходит на вход трехфазного УЗО. Затем происходит распределение нагрузки по однополюсным автоматическим выключателям и УДТ.

Выбор противопожарного защитного устройства

Существует огромное количество различных моделей УЗО. Каждая из них оптимально подходит под определенную задачу. Например, для защиты обычных квартир применяют однофазные защитные устройства, а для небольшой мастерской уже пригодится трехфазный прибор.

Разница существует и в максимальных токах, которые способно пропускать УЗО. Для квартиры достаточно устройства на 25-32 А. Для промышленных объектов, как правило, требуется аппарат минимум на 63 А, что соответствует потребителю мощностью около 15 кВт.

Поэтому существует ряд критериев, по которым следует выбирать устройство защитного отключения. Самые значимые из них таковы:

  1. Ток утечки. Для противопожарных моделей он лежит в диапазоне 100-300 миллиампер.
  2. Электронное или электромеханическое УЗО. Этот фактор влияет на надежность прибора.
  3. Селективное или неселективное устройство. Зависит от масштабов и сложности схемы.

Ток утечки УЗО

Типичные значения составляют 100-300 мА. При выборе следует исходить из двух факторов:

  1. Разветвленность электропроводки. Чем она больше, тем выше утечка.
  2. Состояние изоляции. Чем она старее, сырее и грязнее, тем сильнее утечки.

Для квартиры применяют УЗО на 100 мА. Объясняется это малой разветвленностью и общей длиной проводки. Ведь чем больше площадь проложенных в стенах кабелей, тем проще току найти слабое место в изоляции и утечь на близлежащие заземленные конструкции.

У больших промышленных потребителей маршруты электроснабжения более разветвленные. Также они имеют большую протяженность. Поэтому току проще найти слабую изоляцию и покинуть токоведущую жилу.

Другой важный фактор, повышающий ток утечки — это состояние изоляции. Влага, частички грязи, металлическая пыль и трещины уменьшают сопротивление защитного слоя. Такое обычно происходит со старой проводкой. Из-за этого возрастают утечки тока. Поэтому если проводка старая или находится во влажной среде, то желательно выбрать УЗО, рассчитанное на большие утечки.

Электронное или механическое устройство

Представленные в продаже противопожарные защитные устройства по исполнению делятся на 2 вида:

  1. Электронные. Содержат небольшую печатную плату, управляющую контактами.
  2. Электромеханические. Работают без сложной электроники.

Электромеханические устройства в этом плане надежнее. Они не столь критичны к качеству питающего напряжения и менее восприимчивы к его скачкам и просадкам.

Обычное УЗО или селективное

Обычные защитные устройства пригодны для небольших потребителей. Они подходят для квартир с малым числом комнат и надежной изоляцией проводки. Главный недостаток таких устройств — это невозможность оперативно выяснить, где именно произошла утечка тока. То есть если где-то в квартире повредилась изоляция, то электропитание всей площади отключится.

УЗО селективного действия используются для формирования избирательной защиты. Обычно это устройства категории S. Их применение позволяет локализовать место повреждения изоляции и отключить от электропитания только и именно проблемный участок.

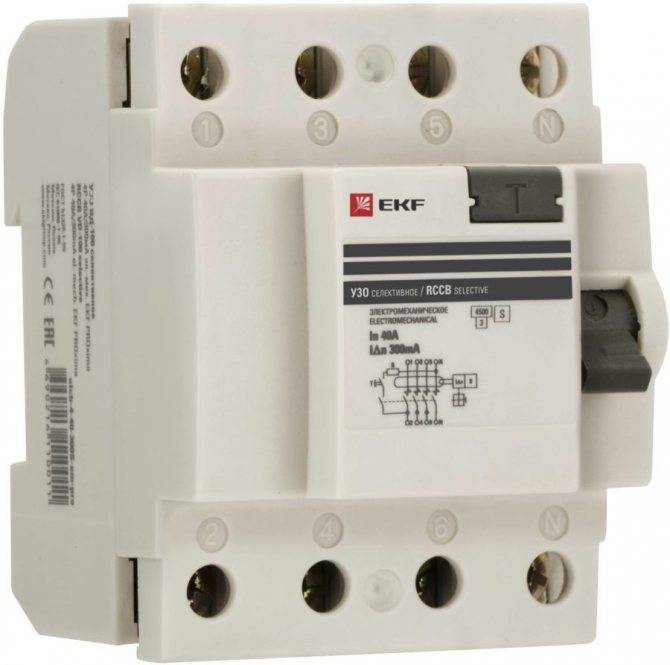

Селективное устройство EKF

Принцип работы УЗО

Принцип работы УЗО ? – этим вопросом задаются многие.

Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.

Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.

При равенстве этих токов Iвх = Iвых УЗО не реагирует. Если Iвх > Iвых  УЗО чувствует утечку и срабатывает.

То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.

Рассмотрим принцип работы УЗО более детально.

Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.

При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:

Ф = ФL – ФN = 0

Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.

Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.

В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:

Ф ≠ 0

Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.

Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.

Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.

Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.

Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.

Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.

Проверка работоспособности УЗО

Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест», при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.

Специалисты рекомендуют производить такой контроль примерно один раз в месяц.

Похожие материалы на сайте:

  • Ошибки при выборе УЗО
  • Подключение УЗО в квартире

Общие функции дифференциального выключателя

В бытовых и промышленных электросетях используют несколько типов защитных устройств, предназначенных для предотвращения пожаров и поражения людей электротоком. Все они рассчитаны на срабатывание при поломках в электроустановках или пробое изоляции проводки.

Принцип работы, элементы внутри и контролируемые характеристики у них разные. Однако задача везде одна – при возникновении проблем быстро разорвать цепь питания.

Нельзя путать УЗО и дифавтомат, устройство и функционал у них различаются. Первый аппарат контролирует исключительно возникновение тока утечки, а второй еще и рассчитан на срабатывание при коротких замыканиях и перегрузках в сети

УЗО (дифференциальный выключатель) – это электротехнический прибор, разрывающий линию электропитания при появлении высокого тока утечки. Последний возникает при пробое изоляционного слоя в различных тепловых электронагревателях и проводах.

Если в этот момент человек прикоснется к корпусу сломавшегося оборудования, то электроток пойдет через него в землю. А это чревато тяжелыми травмами. Чтобы не допустить подобного, в цепь и ставится устройство защитного отключения (автоматический выключатель дифференциального тока).

Состоит УЗО обычное и противопожарное из:

  • корпуса;
  • трансформатора с тремя обмотками;
  • реле ЭДС.

В нормальном рабочем состоянии проходящий через трансформаторные обмотки электроток формирует магнитные потоки с разными полюсами. Причем при их сложении получается итоговый ноль. Реле в таком состоянии находится в закрытом состоянии и пропускает ток.

Но при появлении утечки баланс на обмотках нарушается. На это и реагирует рассматриваемый автоматический переключатель, размыкая цепь. В результате напряжение в сети пропадает – сломавшийся электроприбор обесточен, а человеку ничего больше не угрожает. Срабатывание УЗО происходит буквально за несколько миллисекунд.

Источником пожара электрооборудование становится при:

  • коротких замыканиях;
  • перегрузках в сети и/или самой электроустановке;
  • сверхнормативных утечках, связанных с деградацией изоляции.

В первых двух случаях защитное отключение производится дифавтоматом (тепловым электромагнитным расцепителем) либо путем перегорания предохранителя. Для третьей ситуации как раз и существует рассматриваемое УЗО по дифференциальному току. Есть еще специальные устройства контроля изоляции, но они дороги и в квартирных или домовых щитках устанавливаются редко.

Как УЗО способно предотвратить пожар

При электротравмах искр, способных вызвать возгорание, не образуется. Но пожар при возникновении тока утечки все же может произойти. Дело в проводке и электротоке, проходящем по кабелям. Изначально жилы рассчитаны на строго определенные величины напряжения. Если эти параметры выходят за проектные нормы, то недолго и до появления открытого огня.

Если через прорванную изоляцию начинается мощная утечка электрического тока, то металл проводов, не рассчитанный на подобное, начинает слишком сильно греться – это приводит к расплавлению изоляционной оплетки и нагреву окружающих предметов

Задача противопожарного УЗО заключается в контроле этой ситуации и недопущении перегрева проводки. Если изоляция повреждена и образовался ток утечки, то защитное устройство просто отключает проблемную линию от сети. При наличии в цепи дифференциального выключателя дело до слишком сильного нагрева металла жил и возникновения огня даже не доходит.

Электроток утечки в пределах 300–500 мА и напряжении 220 В – это выделяемое тепло, равное теплу, образующемуся от зажженной бытовой зажигалки. Подобное тепловыделение неизбежно приводит к воспламенению проводки и всего поблизости.

Основная функция рассматриваемого класса УЗО – это не защита человека, а повышение пожарной безопасности. Чтобы предотвратить поражения электротоком, после противопожарных устройств защиты в цепь ставятся обычные приборы меньшего номинала по току утечки.

Функционально противопожарное УЗО защищает:

  1. Вводный кабель перед собой.
  2. Проводку линии потребителей после себя.
  3. Подключенное электрооборудование, когда при сбоях не срабатывает расположенный ниже стандартный дифференциальный выключатель.

Противопожарное УЗО – это часть каскадной защиты электросети 220 В. Оно не используется в системах задымления и мониторинга за пожарами. В них подобных защитных устройств, наоборот, присутствовать не должно. При определенных раскладах они могут отключить такую систему контроля, что совершенно недопустимо.

Пошаговая инструкция по установке

Самостоятельный монтаж выполняют в следующем порядке:

  1. Разрабатывают и вычерчивают схему. Требуется продумать способ подключения каждой жилы, поэтому простая однолинейная не подходит.
  2. Размыкают контакты вводного автомата. Работы допускается проводить только на обесточенной линии. Необходимо убедиться в отсутствии напряжения с помощью индикаторной отвертки.
  3. Аппарат крепят на ДИН-рейке. Для этого необходимо отверткой отогнуть зажим на тыльной стороне.
  4. Зачищают концы жил на 0,5 см и фиксируют в клеммах УЗО. Необходимо соблюдать цветовую маркировку. Многопроволочные жилы предварительно опрессовывают наконечником типа НШВИ или облуживают.
  5. Маркируют аппарат удобным способом для понимания того, какие потребители через него подключены.

В электрике принято размещать в щите схему подключения.


Монтаж УЗО выполняют в определенном порядке.

Противопожарное УЗО: до или после счетчика.

Уважаемые профи! Приходил электрик из УК, внес лепту в монтаж щитка. Внесите ясность, пожалуйста, противопожарное УЗО 63А* 300 мА должно быть установлено до счетчика или после ? Счетчик в квартирном щитке . Если до счетчика и в квартирном щитке — на УЗО должна быть пломба? Если УЗО противопожарное поставить после щитка , то оно не защищает счетчик и ввод? так куда его ставить? Помогите разобраться. Спасибо.

Мастеров онлайн: 475 Заказов в неделю: 2 860 Предложений в сутки: 1 321

УЗО ставить до счётчика, соответственно доступ к его клеммам должен быть закрыт, если этого хочет УК.

УЗО не защищает сеть от короткого замыкания, а защищает человека от поражения эл. током, поэтому ничего страшного если оно будет стоять после счетчика. А для защиты счетчика и ввода у вас стоит автомат в этажном щите.

С вводного автомата фаза и рабочий ноль заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, как правило, устанавливается противопожарный УЗО (устройство защитного отключения). Клеммы вводного автомата закрывают и пломбируют (одновременно со счетчиком). Противопожарное УЗО защищает только от значительных токов утечки, которые могут привести к возникновению пожара, а не защиты защиты человека от поражения элек. током. Поддерживаю высказывание Сергея Евгеньевича

ставится только после счетчика.предназначено для защиты от утечек тока. ,то есть оно не считок а потребителей тока

ТОЛЬКО. после счетчика. УЗО не должен защищать прибор учета.

Противопожарное УЗО в квартире нафиг не нужно. Но если есть желание поставить, то в этажном щите, после счетчика.

спасибо за ответ, но счетчик то в квартире

вы если боитесь, что счётчик коротнёт, то поставьте 2-х полюсный авт. выключатель(1 фазный) до счётчика, только его придётся ставить в отдельный бокс и пломбировать, а узо можно и после

Противопожарное УЗО следует устанавливать в Этажном щите, а если его установить в квартирном щите — то оно уже автоматически перестает быть противопожарным.

В ПУЭ рекомендуется установка противопожарного, но не требуется. Это обусловлено тем, что не у каждого потребителя установлены устройства защитного отключения на групповые линии. Вот и предлагают установку на вводе в этажных щитах УЗО с током срабатывания от 100 мА до 300 мА. Подрядные организации, которые обслуживают внутренние электросети, заинтересованы в увеличении объемов работ, так как это дополнительные деньги и увеличение сметной стоимости. Лично я никогда не устанавливаю пожарное УЗО на вводе, так как считаю это бессмысленным делом, излишняя растрата денег. 7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

УЗО защищает от поражения человека, а не счётчик. перед счётчиком устанавливают Автомат и пломбируют. Возможно вы путаете УЗО с Дифавтоматом?

ПУЭ, пункт 7.1.64 регламентирует установку перед счетчиком КОММУТАЦИОННОГО АППАРАТА. какой именно это должен быть аппарат (предохранитель, автомат, УЗО, рубильник и т.д и т.п.) не регламентируется.

Электрику из УК можно рекомендовать для защиты установить УЗО в главный распределительный щит, или перенести туда прибор учета. В квартирном распределительном щите все защитные и другие утройства, устанавливаются после прибора учета.

Здравствуйте! Установить необходимо после счетчика, пломбы быть на УЗО не должно(Да и поставить ее некуда там).Перед узо не ставится цель-защиты счетчика и вводного автомата, перед УЗО ставится цель-измерить сколько тока пришло и сколько ушло и, в случае если тока пришло больше чем ушло, обесточить участок, за который отвечает УЗО.Данный тип УЗО необходимо ставить после автомата ,который идет после счетчика(И как правило находится в квартире).Обратите внимание, что данное узо не защищает от поражения человека током, необходимо довить в щиток УЗО со срабатыванием в 30мА

«пломбы быть на УЗО не должно(Да и поставить ее некуда там).» Это верно. Пломбу ставят на бокс, в который устанавливается УЗО, и который в свою очередь устанавливается в щит учёта. Хотя на сегодняшний день выпускаются и УЗО, и автоматические выключатели с защитными крышками на каждый контакт и с возможностью установки пломбы на них, дабы предотвратить несанкционированное подключение на контактах устройства. Например EKF делают такие приборы. КЭАЗ так же. Думаю, бытовая линейка Шнайдера тоже подтянется.

Узо требуется ставить после счетчика. Тем более на 63а,оно и будет вводным автоматом. А счетчик защищен автоматом на РЩ. Хотите могу более подробно проконсультироваться?

Где ставится противопожарное УЗО

Противопожарное УЗО монтируется в квартирных электрощитах после счётчика, в этажных распредщитах или в домовых вводных щитах. Они так же могут располагаться в распредустройстве понижающей трансформаторной подстанции.

Основное предназначение этих приборов следующее:

  • защита кабеля, соединяющего щит учета и жилое здание.
  • защита участков электропроводки, в которых отсутствует УЗО;
  • отключение электрощитов при замыкании внутри щита;
  • дублирование нижестоящей дифференциальной защиты.

Для обеспечения селективности вышестоящее противопожарное УЗО следует выбирать с уставкой в 3 раза выше, чем у нижестоящего. Например, защитное устройство отдельной линии должно иметь ток срабатывания 30мА, прибор в квартирном щите выбирается с уставкой 100мА, защита на этаже выбирается с током отключения 300мА, а общедомовой аппарат должен иметь уставку 500мА.

Кроме того, следует учесть время срабатывания. Оно так же должно отличаться в 3 раза. Самый быстродействующий прибор выбирается для отдельных линий и электроприборов, иначе при больших токах утечки возможно отключение сразу всех защитных устройств — от подключенных к отдельному электроприбору до общедомового.

Общие требования по использованию УЗО

Предположим,  Вы решили купить и подключить УЗО у себя в квартире или доме. Что нужно знать перед ее покупкой? Прежде всего, вы должны понимать, что УЗО не защищает электропроводку, а защищает человека.

УЗО, как таковое, не реагирует на перегрузку в сети, а как следствие, его нужно ставить в паре с автоматическими выключателями. Вы можете совместить в одном аппарате защиту от сверхтоков и перегрузки с защитой от появления дифференциальных токов. Такое устройство называется дифференциальный автомат защиты.

Пожалуй, дифференциальный автомат защиты это лучший вариант комплексной защиты вашей электропроводки. Однако не увлекайтесь повсеместной установкой УЗО. На освещение квартиры или дома УЗО не нужно.

А вот куда нужно поставить УЗО обязательно, так это на группу электропроводки ванной и санузла. По правилам установки УЗО, ток отсечки УЗО для этих групп должен не превышать 30 мА. Лучше поставить УЗО 10 мА.

Выбор УЗО защиты человека от токов утечки

УЗО имеет две основные характеристики.

  • Номинальный ток нагрузки (в амперах)
  • Номинальный ток отсечки, он же дифференциальный ток (в миллиамперах).

Номинальный ток нагрузки УЗО

УЗО устанавливается в электрическую цепь обязательно вместе с автоматами защиты от сверхтоков, после автомата защиты. Номинальный рабочий ток нагрузки устройства должен выбираться на один пункт выше номинала автомата защиты.

Например: Вводной автомат защиты на квартиру 50 Ампер. Значит на всю квартиру, нужно установить УЗО с номинальным током нагрузки 63 Ампера.

Номинальный ток отсечки

для жилых помещений номинальный ток отсечки выбирается:

  • Для защиты человека от токов утечки ставятся УЗО с током отсечки 30 мА;
  • Для мокрых зон (ванных комнат) и детских комнат питающихся от отдельной линии, ставится УЗО с током отсечки 10 мА;
  • Для защиты дома от пожара ток отсечки должен быть 100мА или 300 мА;
  • Выбор устройства производится на основе СП 31-110-2003.

Номинальное время отсечки УЗО

  • Номинальное время отсечки не должно превышать 0,2 миллисекунды для напряжения питания 230-400 Вольт.
  • В квартирах и домах лучше устанавливать УЗО типа «АС» или «А». Тип «АС» реагируют только на синусоидальные, переменные, токи утечки. Тип «А» реагирует на синусоидальные и пульсирующие токи утечки. Пульсирующие токи возникают от работы магнитофонов, телевизоров, стиральных машин, регуляторов освещения.

Выбор УЗО по параметрам

После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.

Противопожарное УЗО выбирают по номиналу вводного автомата

Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.

Номинальный ток

Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.

Таблица подбора номинала автомата защиты и УЗО

В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.

Величина тока отключения

При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.

Для всех остальных УЗО этот параметр выбирается по простым правилам:

  • Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
  • УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.

Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.

Таблица подбора номинального тока отключения для УЗО

Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.

Тип отслеживаемого тока утечки и селективность

Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.

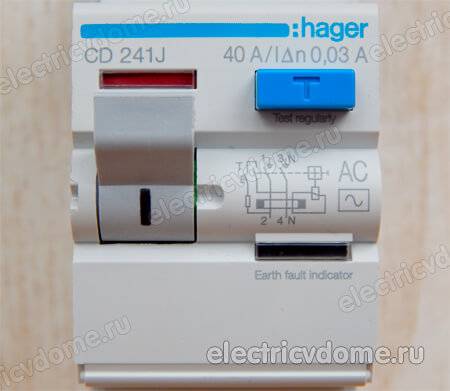

  • АС — отслеживается переменный ток (синусоидальная форма);
  • А — переменный + пульсирующий (импульсы);
  • В — постоянный, импульсный, сглаженный переменный, переменный;
  • Селективность. S и G — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.

Выбор типа отслеживаемого тока утечки

УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.

УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
