Изготовление контролера ДХО

Что можно сделать из светодиодов своими руками?

Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”

Стабилизатор для диодных ламп – подобный можно спаять самостоятельно

Стабилизатор тока – какую функцию он выполняет

Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.

Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.

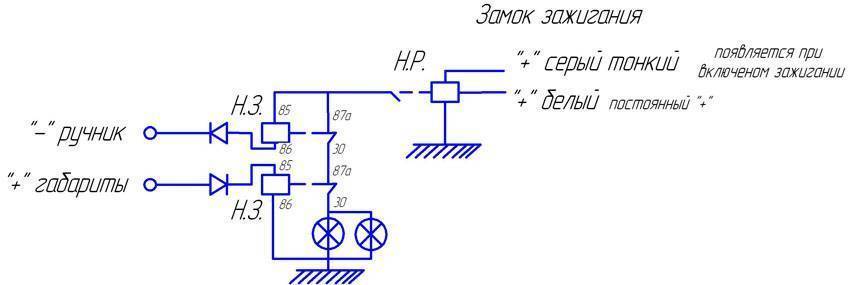

Схема подключения дневных ходовых огней на автомобиле

Дневные ходовые огни на автомобиль

Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».

Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.

Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток. ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельно

ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельно

Мигающие светодиоды – для чего это нужно?

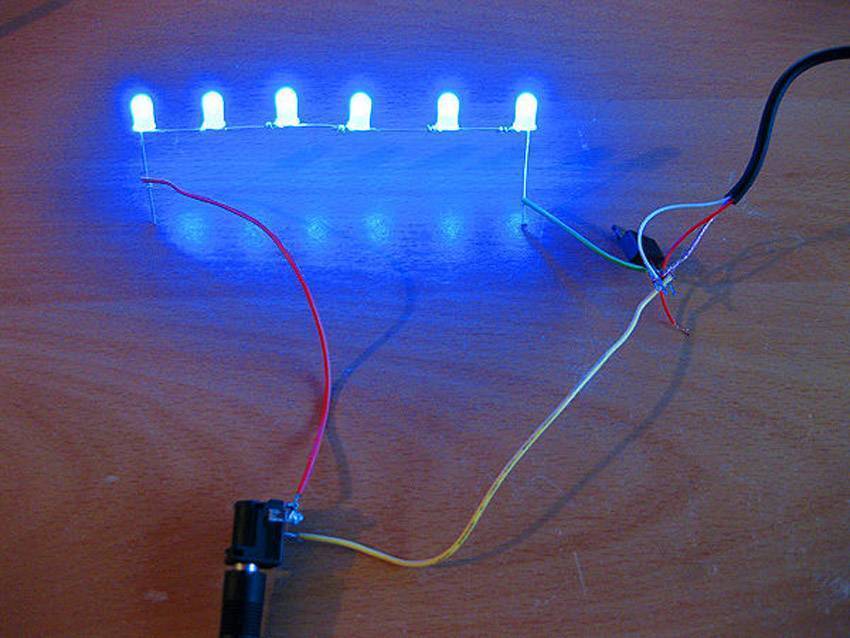

Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды

В результате получается мигающая реклама, которая явно привлечет внимание

Цветомузыка на световых диодах – сложно ли ее сделать

Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.

Простейшая цветомузыка – осталось подключить датчик звука

В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.

Индикатор напряжения: что делать, если он перегорел

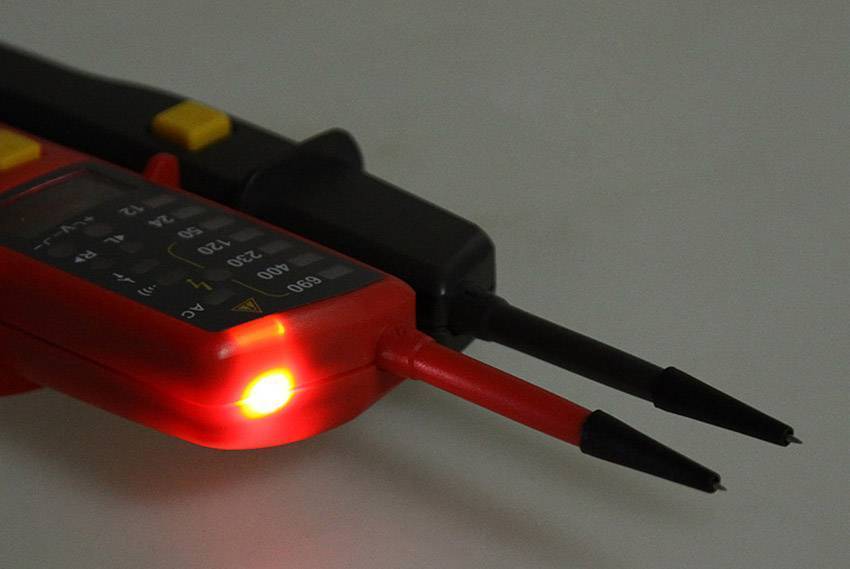

Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.

Этот диод можно с легкостью заменить при желании

Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).

Каковы правила установки и подключения ДХО в России: можно ли самостоятельно этим заниматься?

В Министерстве внутренних дел РФ существует такой документ, как приложение Порядка контроля за внесением изменений в конструкцию ТС. Он регламентирует список изменений, которые не требуют заключения, то есть могут быть выполнены без разрешения уполномоченной организации. Надо сразу отметить, что оборудование машины ходовыми огнями в этом списке отсутствует.

Таким образом, правила установки ДХО в России предписывают монтаж оборудования только в штатные места. Если таковых не имеется, то придется получать разрешение на предмет реконструкции. К примеру, владельцу ВАЗ 2106 рекомендуется включать ближний свет, но в случае самостоятельного монтажа дневных огней он нарушает закон. Ситуация напоминает картину с нарушением норм тонирования стекол и может привести к наказанию, вплоть до лишения прав.

Как получить разрешение на реконструкцию?

Чтобы не нарушать закон, нужно явиться в ГАИ, где создана база по монтажу дневного освещения практически на все модели машин. Стоит учесть, что при самостоятельном выборе приборов освещения сотрудники ГИБДД будут измерять уровень их светового потока.

В случае, когда ДХО поставлено даже в соответствии с нормами, без разрешения это будет рассматриваться как самовольное вмешательство в конструкцию авто. Кроме этого закон борется к таким нарушениям как подсветка днища, эквалайзер на стекле и прочим светооборудованием, имитирующим спецсигнал.

Как не стоит делать ДХО?

Довольно часто предлагается использовать подручные средства в виде лент. Такие ленты по яркости могут уступать даже габаритным огням, поскольку походят на обычную гирлянду. Проверять установленные ДХО необходимо в дневное время суток при свете солнца с расстояния не менее 100 метров. Также не стоит устанавливать светодиодную ленту в первое попавшееся место. Такое размещение может противоречить регламенту. Светодиодные трубки использовать также не рекомендуется из-за того, что данная конструкция больше похожа на декоративную подсветку. Удачи и лёгких дорог!

Решил собрать свои лампы для ДХО. Три года назад, когда переделывал свои фары, в качестве лам ДХО поставил китайские лампы. Китайских ламп хватает от силы на пол года. По этому озадачился собрать свои лампы. Переваривал я эту тему почти год, параллельно искал алюминиевую болванку для радиатора. В итоге собрал все материалы и заказал токарю выточить радиатор.

Ни каких расчетов на радиатор я не делал. Просто из найденной алюминиевой заготовки выточил два радиатора максимально возможного размера. Купил светодиоды Samsung, 1000мА, 5300К и изготовил платы из алюминия и к ним.

Припаял светодиоды и приклеил плату к радиатору на теплопроводящий клей. Лучше бы конечно закрепить плату к радиатору на болтики, но я решил провести эксперимент. В противном случае переделаю.

Стабилизаторы тока решил использовать — китайские на 600мА.

Что бы лампа штатно крепилась, я использовал старые патроны, просто вырезал все не нужное из них и одел на радиатор.

Как сделать своими руками ДХО на Приоре из фар дальнего света при помощи реле?

Применение электронного реле ДХО-30 дает возможность включать лампы дальнего освещения только на 30% от полной их мощности. Этого достаточно, чтобы использовать их в качестве ходовых фонарей. Они включаются при включенном зажигании, выключенных габаритах и отпущенном ручнике. Реле устанавливается на место штатного микропроцессорного устройства и подключается по следующей технологии:

• Отключить клемму масса от АКБ.
• Открыть крышку блока реле, извлечь своими руками из гнезда реле дальнего света К7 и установить ДХО 30 на его место.
• Отвернуть саморезы крепления рамки панели приборов и извлечь комбинацию приборов, нажав на фиксатор.
• Протянуть провода реле под панелью, чтобы концы оказались на уровне приборного разъема.
• Подсоединить провода при помощи соединительных элементов согласно схеме.
• Подключить разъем и клемму массы АКБ.

После выполнения работ следует проверить работу электронного реле в следующей последовательности:

• Включить зажигание и поставить авто на ручник – лампы не должны гореть.
• Отпустить рычаг ручного тормоза – индикация и лампы дальнего освещения должны загореться вполнакала (30%).
• Моргнуть дальними фарами – лампы должны загореться в полную силу, а после вернуться к 30%.
• Включить габариты – фонари должны погаснуть.
• Включить дальний свет – лампы должны гореть на 100%.
• Выключить зажигание – лампы должны гаснуть.

В случае если фонари горят на полную мощность сразу после подсоединения массы, надо в монтажном блоке поменять местами клеммы 30 и 87.

Модернизация штатных фонарей при помощи электронного реле избавляет от лишних хлопот по установке дополнительных ламп. Кроме этого, уменьшается нагрузка на генератор и продлевается эксплуатационный срок службы осветительных приборов. В случае надобности можно без проблем вернуться к стоковому соединению.

Так получилось, что у меня оказалось аж 8 автомобилей не оборудованных ни реле ходовых огней (DRL), ни самими ходовыми огнями. Люди ездили включая ближний свет вручную и это было печально. Было решено сделать свою РХО, дешёвую, простую и надёжную как автомат Калашникова, без программирования и дефицитных компонентов.

Ахтунг: РХО только для бензиновых двигателей с бортсетью 12В!

Дело было вечером, делать было чего, но я всё равно занимался хобби. А хобби у меня такое – делать народные штуки. Народные – значит такие, повторить которые сможет любой человек с паяльником в глухой таёжной деревне.

Поиск в интернете дал много достойных проектов – РХО-22, РХО-21, РХО+ и РХО-, и т.д. Но минимальная цена на РХО с диммером (ШИМ модулятором для розжига дальнего света на часть яркости), которую удалось найти – 1550р/шт – на 8 машин кусалась. Внешние светодиодные фонари же оказались ещё дороже, если сертифицированные, а китайские ходовые огни не обеспечивали яркость и дохли. Та же ситуация была и с противотуманками. Кроме того, от всех этих фонариков тянуло колхозом. РХО с диммером за вменяемые деньги — вот что было мне нужно.

Постановка задачи.

РХО должна была выполнять все основные функции старших товарищей, а именно – включать огни только при работающем двигателе (а не появлении напряжения «зажигание», как реле «незабудка»), подключаться к дальнему свету фар включая их в полнакала (на самом деле, на 30%, ибо зрение имеет логарифмическую шкалу чувствительности), выключаться при включении ближнего света или габаритов, иметь канал блокировки от ручника. То есть полноценное реле «скандинавского» света. У старших товарищей внутрях неонка микроконтроллер (МК), определение запуска двигателя происходит по повышению напряжения в бортсети. Всякие не универсальные способы, типа лампочки давления масла или обратной связи генератора, я умышленно не рассматриваю — не в каждой машине оно есть, не в каждой туда врежешься, не в каждой бортовая электроника тебе это простит. Также использование микроконтроллера в народном проекте чревато тем, что пользователю надо разбираться, как его прошить. Кроме того, МК питаются от напряжения 5 вольт (а современные и вовсе от 3 вольт), то есть нужен источник питания, нужно снижать все входные сигналы до напряжения питания МК, а потом усиливать выходные… Становится понятно, почему РХО на МК столько стоят. Мы пойдём другим путём. Мы возьмём микросхему К561ТЛ1 (или даже К561ЛА7) стоимостью 22 рубля и заставим делать то же, что микроконтроллер!

Описание ДХО

Функция ДХО — сделать автомобиль более заметным для других участников дорожного движения в светлое время суток. Они относятся к внешнему освещению автомобиля. Были проведены исследования, которые показали, что использование ходовых огней снижает количество ДТП.

Принцип работы

При старте автомобиля бортовое напряжение возрастает до рабочего. Когда значение достигает 13,2 – 13,7 В, оно запоминается датчиком, благодаря которому загораются дневные ходовые огни. При выключении двигателя напряжение падает до нуля, и огни отключаются. Кроме того, они отключаются, если включается ближний свет. Одновременно их использовать запрещено.

Устройство

Что такое дневные ходовые огни? В конструкции их фар в основном используются светодиодные элементы. Чтобы защитить светодиоды от атмосферных осадков и температурных колебаний, их поместили в прочный корпус. Прозрачная часть и основа герметично соединены, что не дает попасть внутрь влаги. Прочная противоударная оболочка корпуса надежно защищает внутренние элементы от механических повреждений.

Использование LED-диодов имеет следующие плюсы:

они ярко светят: яркие ходовые огни повышают безопасность, так как их свет обращает на себя внимание;
малое потребление энергии дает возможность сэкономить на топливе, так как уменьшается нагрузка на генераторную установку;
продолжительный срок службы: качественные осветительные элементы имеют повышенную износостойкость;
просты и удобны в обслуживании: загораются при включении мотора и тухнут, когда мотор глушится.

Разновидности

Существует несколько видов ходовых огней на авто:

1. Ближний свет. Правда, в некоторых действуют особые требования к эксплуатации фар ближнего света. Они должны освещать часть обочины или дорожного покрытия.
2. При использовании дальнего света он должен быть приглушенным, светить параллельно плоскости дороги. При этом свет не должен слепить встречных водителей, поэтому если приближается встречный транспорт, водитель обязан выключить дальний свет.
3. В нашей стране по правилам дорожного движения разрешается использование противотуманок в качестве ДХО. Но во многих странах это запрещено. Специалисты это объясняют спецификой использования противотуманных фар лишь при плохих погодных условиях в качестве дополнительного освещения. Их мощности недостаточно, чтобы они полноценно выполняли функцию дневного освещения.
4. Наиболее приемлемый вариант — независимые фары. Их преимущество в простоте установки, низкой стоимости, небольшом энергопотреблении, независимость в работе. Кроме того, они дают возможность придать машине красивый внешний вид, например, установив круглые ходовые огни или ангельские глазки. Они имеют кнопки ходовых огней, тем самым, предоставляя возможность автономного управления. Многим водителям нравятся светодиодные дневные ходовые огни, как выглядят они на машине.

Светодиодные фонари разделяются на такие виды:

• одиночные линзованные светодиоды, называемые глазом дракона или орла;
• светодиоды на гибкой резиновой ленте;
• в виде пластин;
• светодиодные фары, имеющие обычное пластиковое стекло и линзованное;
• устанавливаемые в линзованные противотуманки.

Что гласит буква закона?

Постановление, в котором говорится об обязательном передвижении с включенными фарами в светлое время суток, было принято в 2010 году. Таким образом, все водители, не зависимо от погодных условий, в светлое время суток должны включить штатные ходовые огни. Если на автомобиле врезные ДХО не установлены, можно их установить самостоятельно либо пользоваться ближним светом или ПТФ (автор видео — Артем Квантов).

При самостоятельной установке ДХО по ГОСТУ необходимо соблюсти следующие требования:

• между огнями расстояние не должно превышать 60 см, они должны быть расположены симметрично относительно главной оси;
• установка должна производиться спереди машины, при этом они не должны выступать за внешние габаритные огни;
• расстояние от края автомобиля до огней не должно превышать 40 см;
• расстояние от поверхности дороги должно быть более 25 см и менее 1,5 м в высоту.

Схема расположения ДХО

Процесс установки ДХО на авто

На автомобиль можно установить как самодельные DRL, так и огни промышленного изготовления. В последнем случае есть смысл приобретать готовый набор для монтажа осветительного прибора.

Набор для установки DRL.

Что нужно

Для самостоятельной установки дневных ходовых огней потребуются инструменты:

• набор отверток;
• паяльник с расходниками;
• зажигалка или промышленный фен (для обсадки термоусадочной трубки).

Также нужен будет другой мелкий слесарный инструмент (пассатижи, кусачки и т.п.)

Из материалов потребуются:

• нейлоновые хомуты (стяжки);
• термоусадочная трубка (или изолента);
• саморезы для крепления (есть вариант установки на двусторонний скотч, но это менее надежно);
• несколько метров двухжильного кабеля или провода.

А также другие электротехнические материалы и комплектующие согласно выбранной схеме.

Куда лучше крепить

Согласно правилам, ДХО должны быть установлены на фронтальной панели автомобиля. Удобнее всего крепить их:

• на бампер (на место штатных противотуманных фонарей или на вновь подготовленные посадочные места);
• в штатную систему освещения автомобиля;
• врезать в решетку радиатора.

При любом способе должны соблюдаться размеры и расстояния, указанные выше.

После выбора места установки, посадочные точки надо подготовить. В это понятие входит, в основном, очистка места монтажа от загрязнений, но если ДХО устанавливаются на радиаторной решетке или на бампере, надо вырезать отверстия по размеру фонарей DRL.

Если в комплекте с фонарями идут металлические хомуты для установки, то место надо подготовить для них. После механического крепления фонарей можно прокладывать провода, крепить их с помощью стяжек и монтировать схему управления в любом удобном месте.

Ходовые огни из светодиодной ленты

Чтобы реализовать такие технические требования на практике, будем своими руками собирать ДХО из светодиодов, используя ленту типа 5050, с плотностью 60 штук/метр. Чтобы получить такую яркость нужно отрезать около 24 светодиодов, это 8 секций.

Можно приклеить ленту по периметру фары на имеющееся клейкое покрытие. Более надежный вариант — использовать кабель канал и закрепить его на эпоксидный клей, так будет надежнее. В результате вы получите подобную конструкцию:

Гибкие ДХО своими руками делаются по такому же принципу.

Чтобы лента прослужила как можно дольше стабилизируйте напряжение на уровне 12 вольт. При работающем двигателе напряжение в бортовой сети может достигать значений более 14 вольт. Проще всего использовать линейный стабилизатор КРЕН или L7812.

Как сделать ДХО своими руками?

Как мы уже сказали, сделать самодельные ДХО своими руками — не особо сложная задача. Для начала следует правильно подготовиться к работам:

Инструменты и материалы

Если вы решили соорудить ДХО своими руками, то в первую очередь для того, чтобы все сделать правильно, вам потребуются фонари.

Заранее запаситесь:

• противотуманными фонарями либо же просто подготовьте корпус от них;
• алюминиевыми пластинами;
• диодной лентой (цвет свечения может быть любым, но оптимальней всего выбирать белый).

Запрос вернул пустой результат.

Этапы

Чтобы сделать дневные ходовые огни своими руками с драйвером на 30% мощности от фар дальнего света, выполните следующие шаги:

Осторожно разберите противотуманные фары, их корпус должен быть целым и без повреждений. Используя строительный фен, необходимо размягчить герметик, нанесенный на стекло. Само стекло необходимо осторожно отделить от основного корпуса, для этого используйте тонкую отвертку

Если хотите сделать тонировку на самодельных фарах на 30% мощности от дальнего света с драйвером, то лучше ее сделать на этом этапе. Выполнив эти действия, необходимо отсоединить электроцепь, планки фиксаторов, корпуса, а также самого рассеивателя. Из тех пластинок, который вы подготовили заранее, нужно вырезать специальные подложки для диодных элементов. Непосредственно сама пластинка должна быть целой, без повреждений и следов ржавчины. С помощью герметика зафиксируйте пластины на корпусе рассеивателя, дайте им высохнуть. Следующим этапом установки самодельных ДХО с драйвером на 30% мощности от дальнего света будет установка диодной ленты на пластинки. При этом желательно, чтобы лента была оснащена силиконовой защитой. Если вы хотите, чтобы 30% мощность от дальнего света была более яркая, то можно поставить несколько лент, в несколько рядов. В этом случае оптика будет более броской. В соответствии со схемой лента устанавливается на герметик, далее осуществляется пайка диодов. Далее, для монтажа ДХО-30 с драйвером соберите оптику. Нужно установить стекла для фар авто, которые вы сняли ранее. Для монтажа используйте герметик, проследите за тем, чтобы стекло было обработано четко по всему диаметру. Если этого не сделать, в будущем можно столкнуться с проблемой запотевания. Одним из основных компонентов оптики является не драйвер, а именно рассеиватель. Вариантов сделать рассеиватель для своего авто несколько — вы можете осуществить фрезеровку стекла либо вылить его из эпоксидной смолы. Последний вариант более доступный, с его помощью сделать дневные огни для авто будет более легко (автор видео — Александр Амочкин Коломна ААК)

Само стекло необходимо осторожно отделить от основного корпуса, для этого используйте тонкую отвертку. Если хотите сделать тонировку на самодельных фарах на 30% мощности от дальнего света с драйвером, то лучше ее сделать на этом этапе

Выполнив эти действия, необходимо отсоединить электроцепь, планки фиксаторов, корпуса, а также самого рассеивателя. Из тех пластинок, который вы подготовили заранее, нужно вырезать специальные подложки для диодных элементов. Непосредственно сама пластинка должна быть целой, без повреждений и следов ржавчины. С помощью герметика зафиксируйте пластины на корпусе рассеивателя, дайте им высохнуть. Следующим этапом установки самодельных ДХО с драйвером на 30% мощности от дальнего света будет установка диодной ленты на пластинки. При этом желательно, чтобы лента была оснащена силиконовой защитой. Если вы хотите, чтобы 30% мощность от дальнего света была более яркая, то можно поставить несколько лент, в несколько рядов. В этом случае оптика будет более броской. В соответствии со схемой лента устанавливается на герметик, далее осуществляется пайка диодов. Далее, для монтажа ДХО-30 с драйвером соберите оптику. Нужно установить стекла для фар авто, которые вы сняли ранее. Для монтажа используйте герметик, проследите за тем, чтобы стекло было обработано четко по всему диаметру. Если этого не сделать, в будущем можно столкнуться с проблемой запотевания. Одним из основных компонентов оптики является не драйвер, а именно рассеиватель. Вариантов сделать рассеиватель для своего авто несколько — вы можете осуществить фрезеровку стекла либо вылить его из эпоксидной смолы. Последний вариант более доступный, с его помощью сделать дневные огни для авто будет более легко (автор видео — Александр Амочкин Коломна ААК).

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.
