Коронки по бетону для подрозетников: устройство, основные виды и размеры

Коронка для подрозетников по бетону – назначение приспособления

Коронка для бетона является универсальным приспособлением, позволяющим формировать полости и каналы с повышенной чистотой поверхности для решения следующих задач:

монтажа розеток;
установки выключателей;
прокладки труб.

Рабочие характеристики инструмента позволяют бурить различные материалы:

бетонные поверхности;
каменную кладку;
кирпичные стены;
различные виды блоков.

Ранее, до появления алмазного или победитового инструмента, для выполнения аналогичных задач применялось обычное сверление с использованием перфоратора или электродрели, а также применялась болгарка, оснащенная кругом по бетону. Однако с появлением твердосплавных головок значительно упростилось выполнение электромонтажных операций. По эффективности применения коронки по бетону существенно превосходят устаревшие инструменты.

Алмазная коронка

Режущий край цилиндров содержит отдельные сегменты, имеющие напыление из технических алмазов. Алмазная крошка справляется с самыми твердыми материалами, даже с арматурой железобетона. По прочности напыления их маркируют:

М — мягкое напыление для сверления прочного бетона;
С — напыление средней жесткости для железобетона;
Т — твердое напыление используют при бурении высокомарочного бетона на низких оборотах бурильной установки.

Алмазные коронки для сверления отверстий подразделяют на два основных типа:

для сухого бурения;
для бурения с охлаждением режущего устройства жидкостью.

Сухим методом сверлят бетонную или кирпичную стену в бытовых условиях безударным способом, используя дрели или перфораторы.

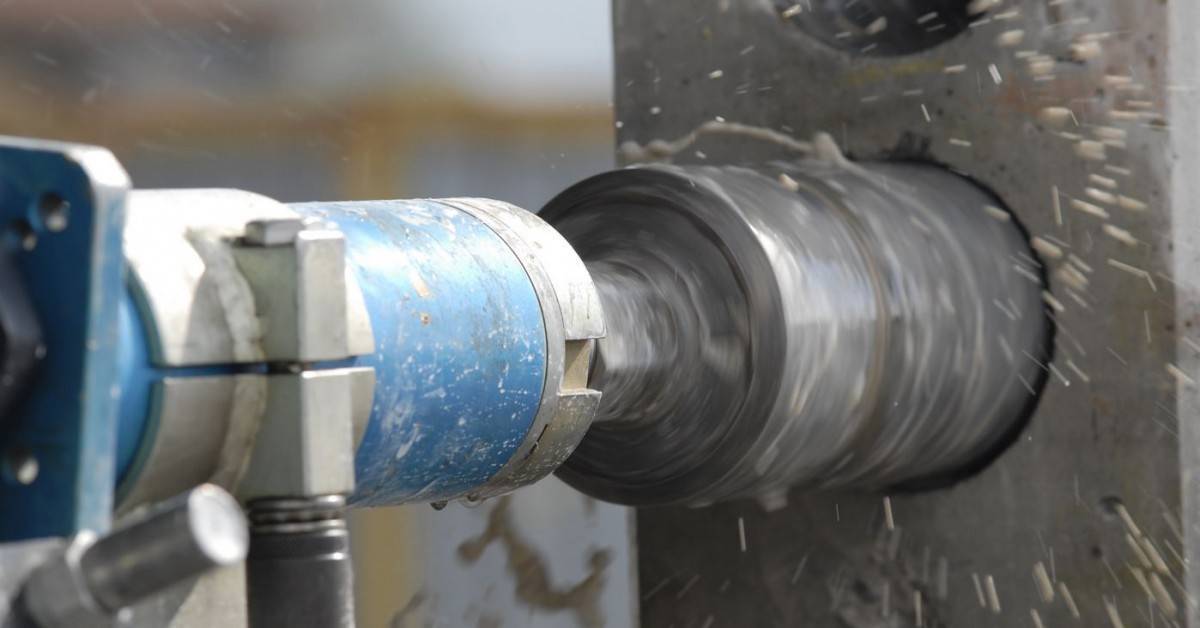

Охлаждаемые буры используют в промышленных бурильных установках с подачей жидкости для отвода тепла. Они предназначены при большой глубине сверления отверстий или сквозного бурения стен из монолитного железобетона, гранита или мрамора.

Устройства для сухого бурения обладают рядом преимуществ:

длительным периодом использования;
большой скоростью сверления отверстий;
применимостью для бурения стен, армированных металлическими сетками;
минимальным пылеобразованием;
сохранностью целостности стен при бурении;
низким уровнем шумообразования.

К недостаткам относят высокую цену насадок (от 2000 руб.).

Критерии выбора инструмента

Помимо материала зубьев, следует учитывать и другие параметры, выбирая коронки для сверления:

диаметр и длина;
крепление (зависит от особенностей хвостовика);
технология бурения (с водой или без).

Что до диаметра и длины, тут все понятно – эти критерии задаются будущим отверстием. На остальных параметрах остановимся подробнее. Существует три вида крепления:

хвостовик-шестигранник. Диаметр – 10 мм, совместим с патроном дрели;
SDS-Plus. Для перфораторов;
SDS-Max. Отличие от предыдущего варианта – больший диаметр (20 мм). Такие крепления используются в промышленном оборудовании.

Что до технологии сверления – мокрый метод применим с алмазными коронками, сухой – с твердосплавными и кардибно-вольфрамовыми.

Инструмент и его разновидности

Закрепить подрозетник в стене довольно просто, сложнее изготовить само глухое отверстие. Обычным сверлом выполнить отверстие большого диаметра при малой глубине сверления практически невозможно. Диаметр традиционного сверла ограничивается максимальным посадочным диаметром кулачкового патрона. Существуют сверла с диаметром рабочей части, несколько превышающим диаметр хвостовика. Однако эта разница не может быть большой из-за возрастающей нагрузки на хвостовик при увеличении диаметра сверления.

На помощь приходят специальные сверла, называемые коронками. Они представляют собой полый цилиндрический инструмент, на торце которого располагается режущая кромка. Многие конструкции имеют в составе традиционное сверло с твердосплавными пластинами, располагающееся по оси цилиндра коронки. Это сверло выступает за пределы режущей кромки, первым врезается в стену, за счет чего обеспечивает легкость установки инструмента в нужном положении и выполняет центрирующие функции в процессе сверления.

Классификация коронок возможна по нескольким основным признакам:

конструктивным размерам;
обрабатываемому материалу;
конструкции режущей кромки.

Перед приобретением коронки следует обязательно уточнить, для каких работ она предназначена. Тут возможны два варианта:

Для работ по твердым материалам — бетону, кирпичу.
Для работ по мягким материалам — дереву, пластику, гипсокартону.

Размеры оснастки

При выборе коронки необходимо учитывать следующие размеры подрозетника, о которых мы подробно рассказывали в статье:

Установочный диаметр. Если у вас монтажная коробка на 68 мм, то диаметр фрезы для гипсокартона и дерева должен быть аналогичным, а в случае с бетоном, к показателю нужно прибавить 3—5 мм на выравнивание и обмазку алебастром или гипсом.
Установочная глубина. Допустим, у кожуха это 45 мм. Значит, требуется оснастка с глубиной сверления не меньше 45 мм.

Теперь расскажем о типах коронок.

Выбор размеров инструментов

Чтобы разобраться с размером изделия, нужно отталкиваться от диаметра желаемого отверстия. Алмазная коронка для сверления бетона продается отдельно или в наборе, куда уже включены все востребованные размеры. Все необходимые данные находятся в паспорте или указаны на маркировке.

Стандартная окружность – 68 мм. Большая часть розеток производятся именно под эти параметры. Реже встречается 70 и 75 мм. Тем не менее, диаметр бывает: 8, 10, 12, 20, 24 и 32 мм.

Бывает, что розетка уже на руках, а какое делать отверстие – непонятно. Берется штангенциркуль и измеряется внешняя окружность розетки. Полученное число и будет диаметром. От длины коронки зависит доступная ей глубина. Чем больше режущих зубьев (5, 6, 8), тем проще процесс бурения.

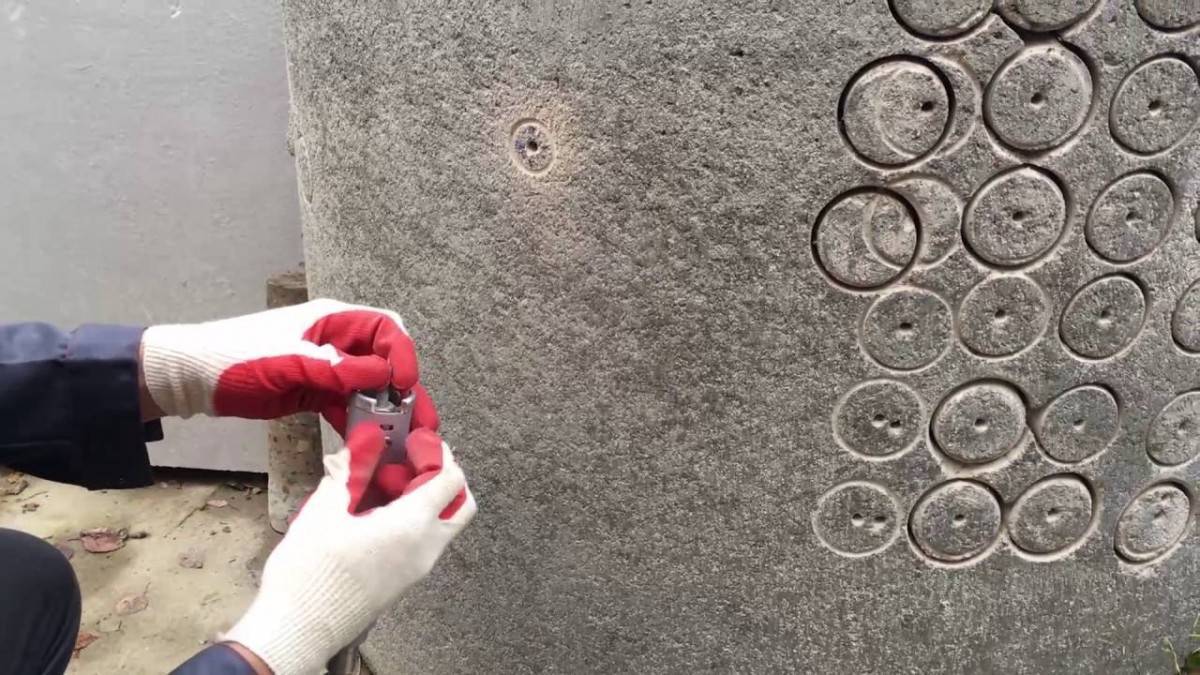

Как бурить полости, применяя алмазную коронку по бетону для розеток

До начала мероприятия по бурению следует подобрать требуемый размер коронки под розетку в бетоне и собрать ее.

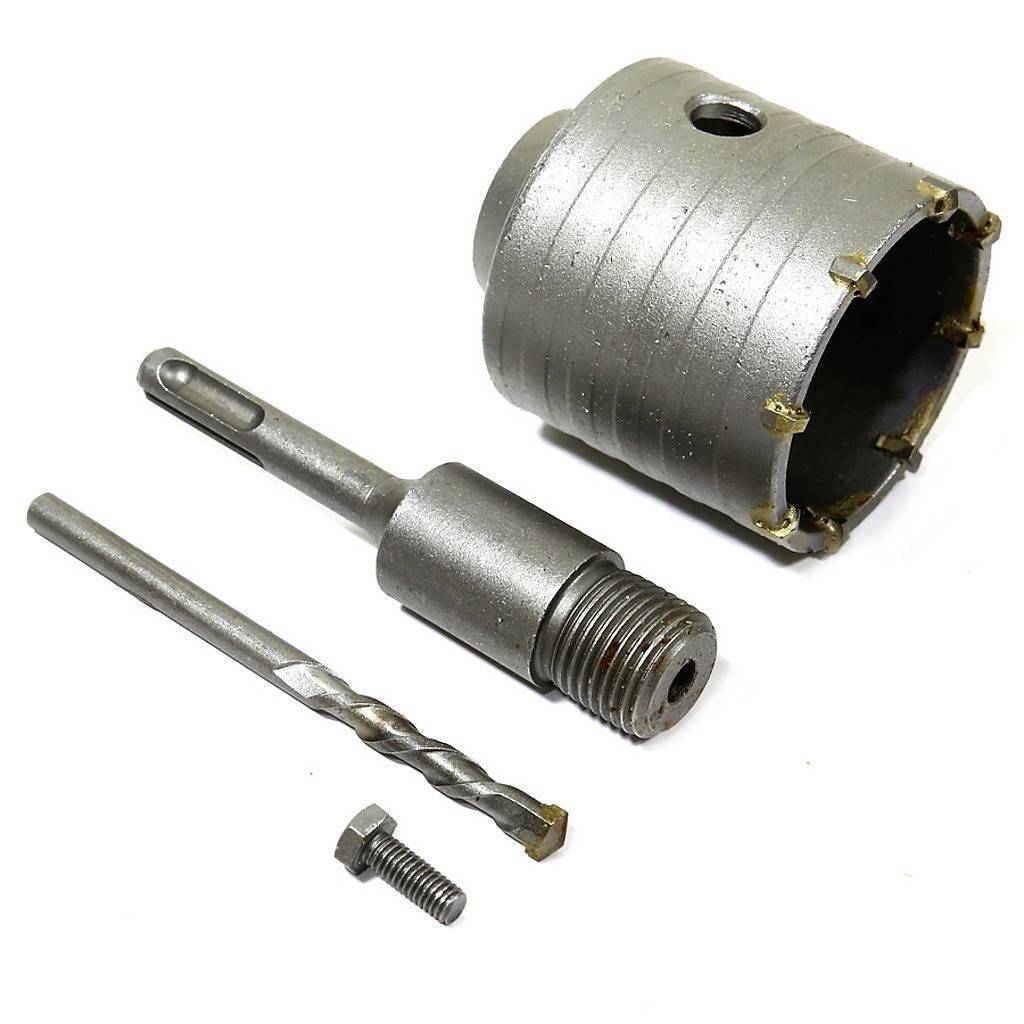

Операции по сборке предусматривают выполнение следующих операций:

Фиксацию болтом направляющего сверла.
Крепление режущей чаши к резьбе вала.
Проверку прочности сборки и отсутствия люфтов.

При формированию полости с использованием собранной коронки выполните указанные действия:

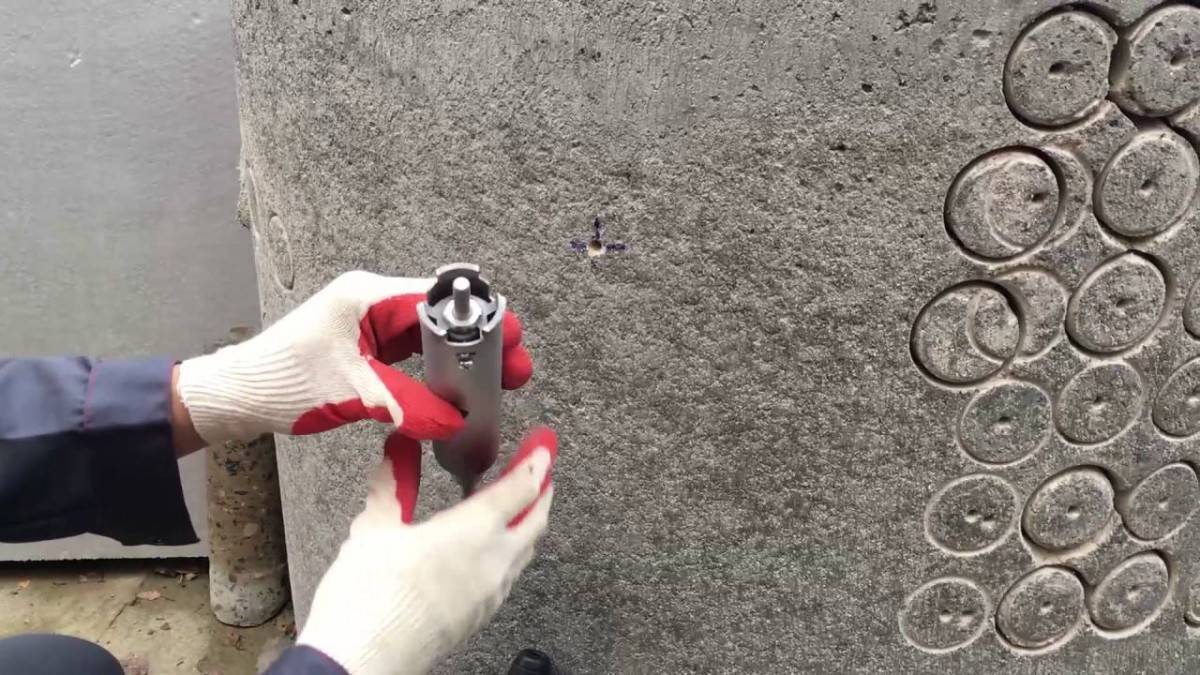

Произведите разметку и отметьте координаты расположения будущей розетки или выключателя.
Просверлите обычным сверлом отверстие в центре полости.
Зафиксируйте собранную коронку в патроне электроинструмента и вставьте центрирующее сверло в просверленный канал.

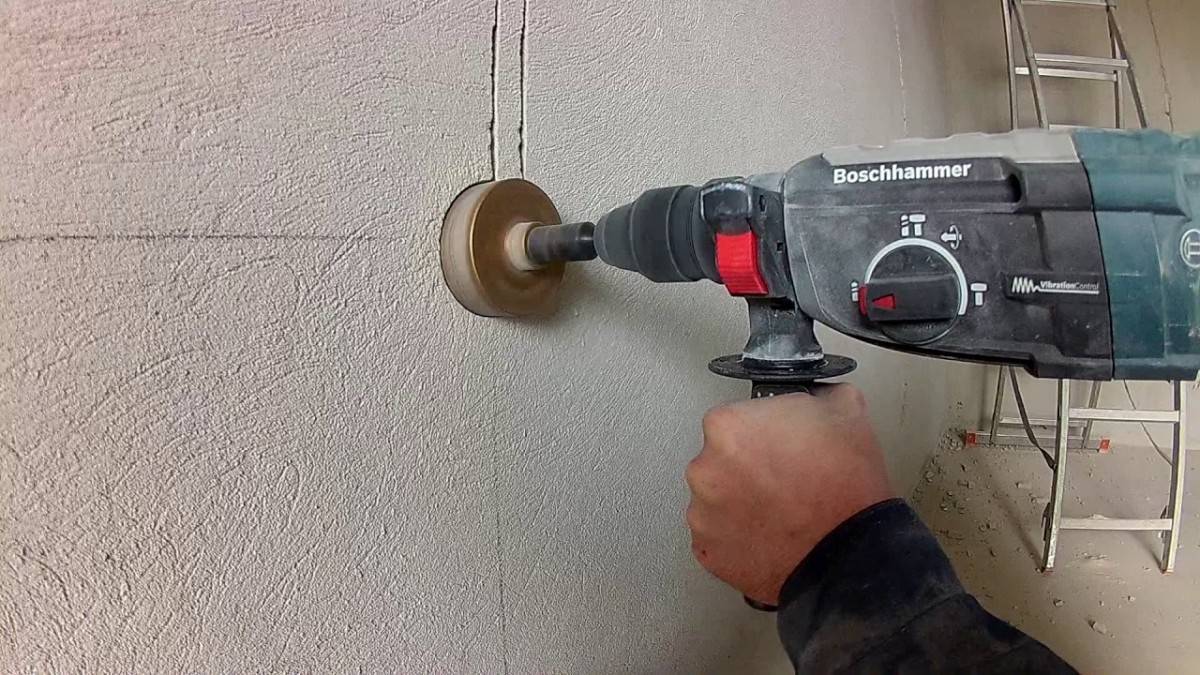

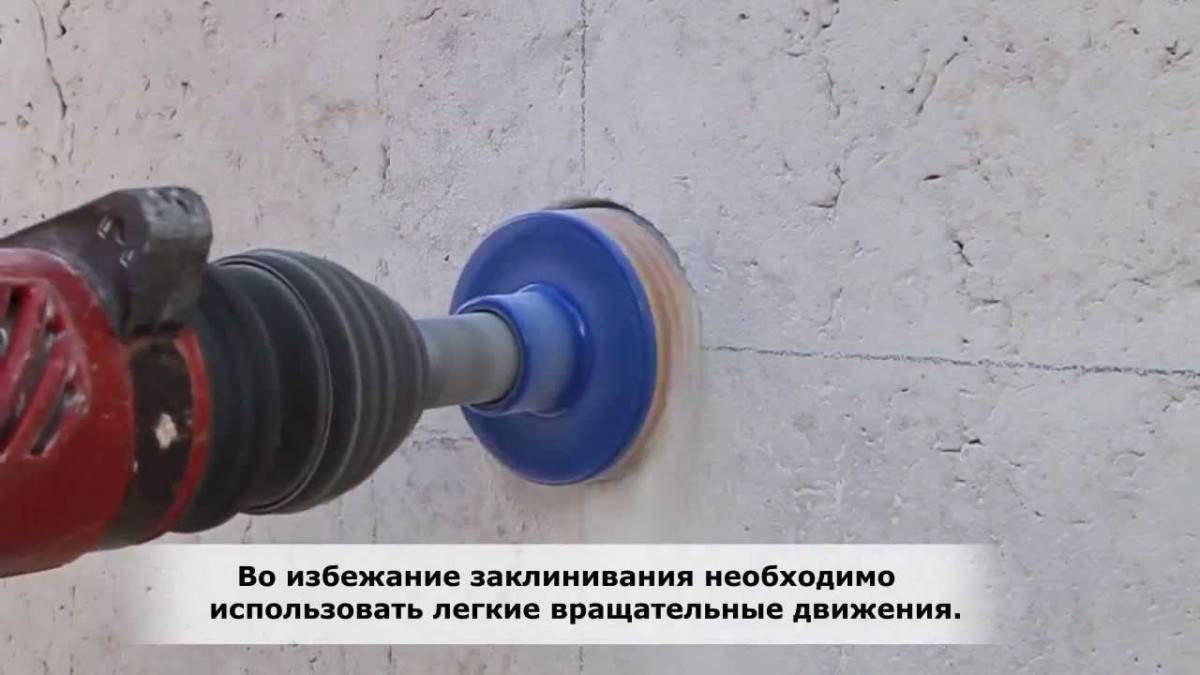

Включите электродрель или перфоратор и, прилагая незначительное усилие, высверлите отверстие для установки подрозетника.

Размеры подрозетников

В качестве стандарта для «стакана» под внутреннюю розетку или выключатель принят диаметр 68 мм. Естественно, что для резки лучше подбирать корончатую фрезу большего размера, например Ø 70 мм, 72 мм и даже 75 мм. Соответственно, коронка с диаметром 65 мм для этой цели не годится (если пользоваться стандартными подрозетниками).

Стандартные диаметры.

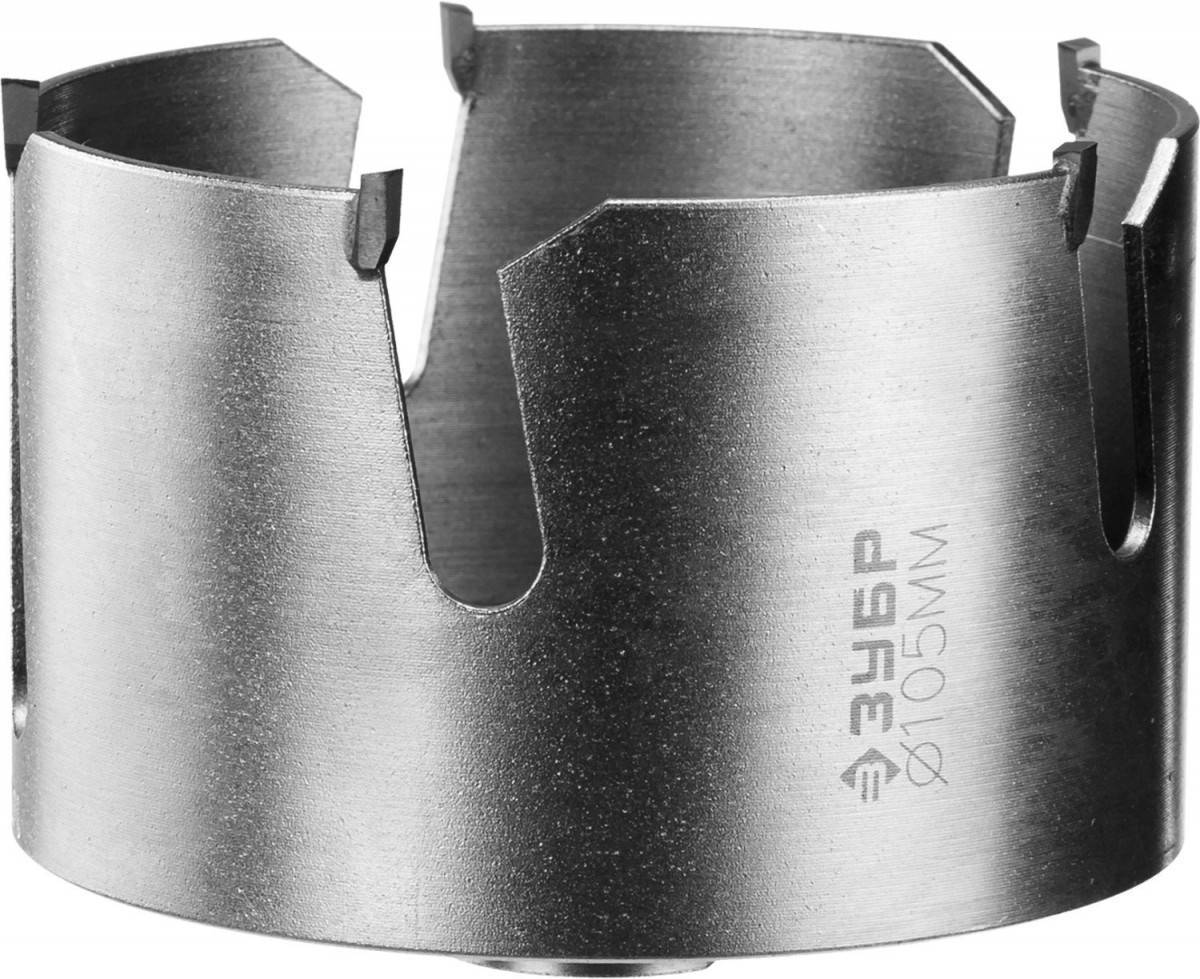

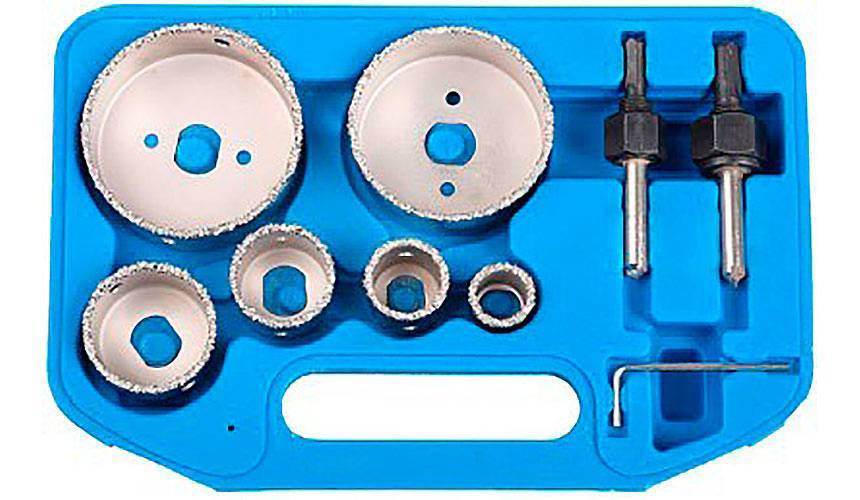

Условно корончатые фрезы принято разделять на четыре размерных группы:

Инструмент малого диаметра. К таковому относятся фрезы Ø4,0 – 12,0 мм. В быту такие насадки практически не используются. Их сфера применения — электро-коммутационные работы повышенной сложности.
Фрезы среднего размера (Ø35,0 – 82,0 мм). Это наиболее востребованная группа, которая используется при строительных и ремонтных работах.
Крупноразмерные коронки (Ø150,0 – 400,0 мм). Данная группа относится к профессиональным инструментам, предназначенным для работы ЖЗБ конструкциями.
Сверхкрупного диаметра (Ø400,0 – 1400,0 мм). Данный тип корончатых фрез относится к промышленным инструментам.

Обратим внимание, что для использования фрез третьей и четвертой группы понадобятся специальные буровые установки

Заготовка раствора и установка в нишу

Следующий этап – установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача – выровнять и зафиксировать подрозетник на своем месте

Обратите внимание на то, чтобы его края не выступали из стены

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Что такое коронка?

Коронка — выполненный из прочной инструментальной стали цилиндр с режущими элементами на торце. На противоположной стороне имеется хвостовик или фланец для крепления к дрели (перфоратору). Режущая часть изготавливается из разных материалов.

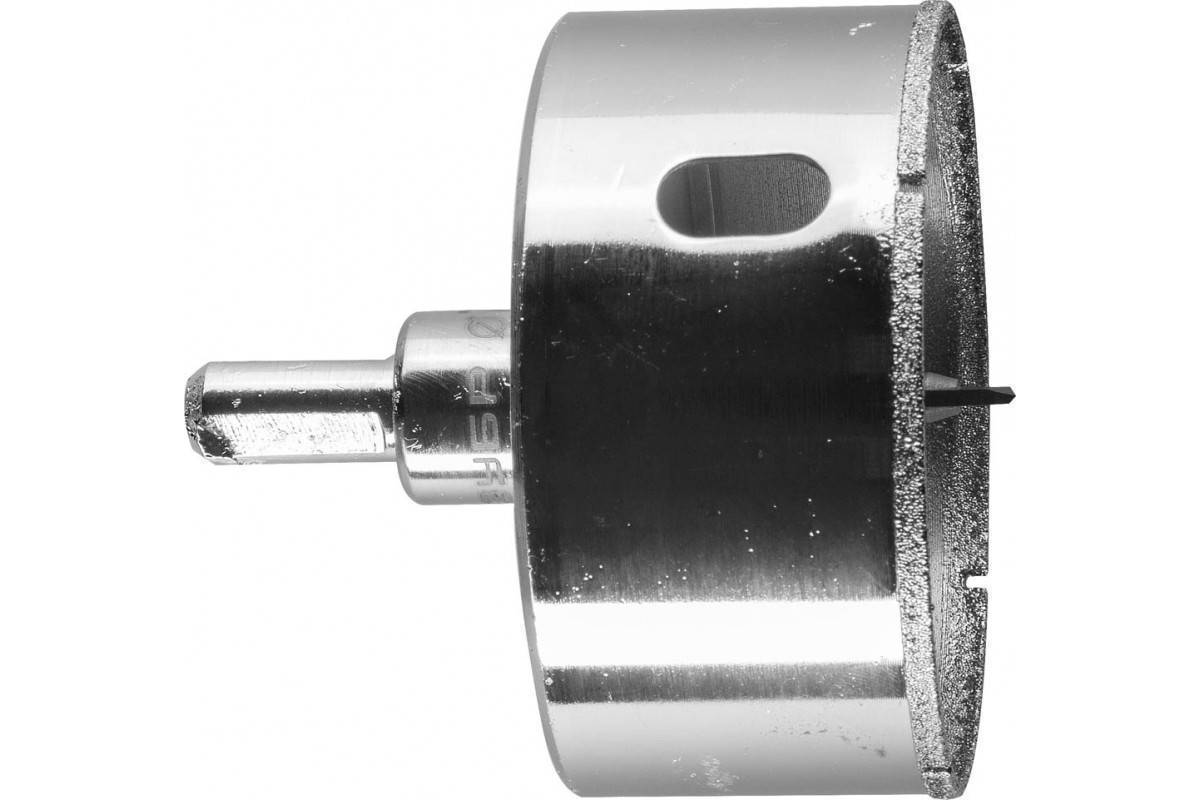

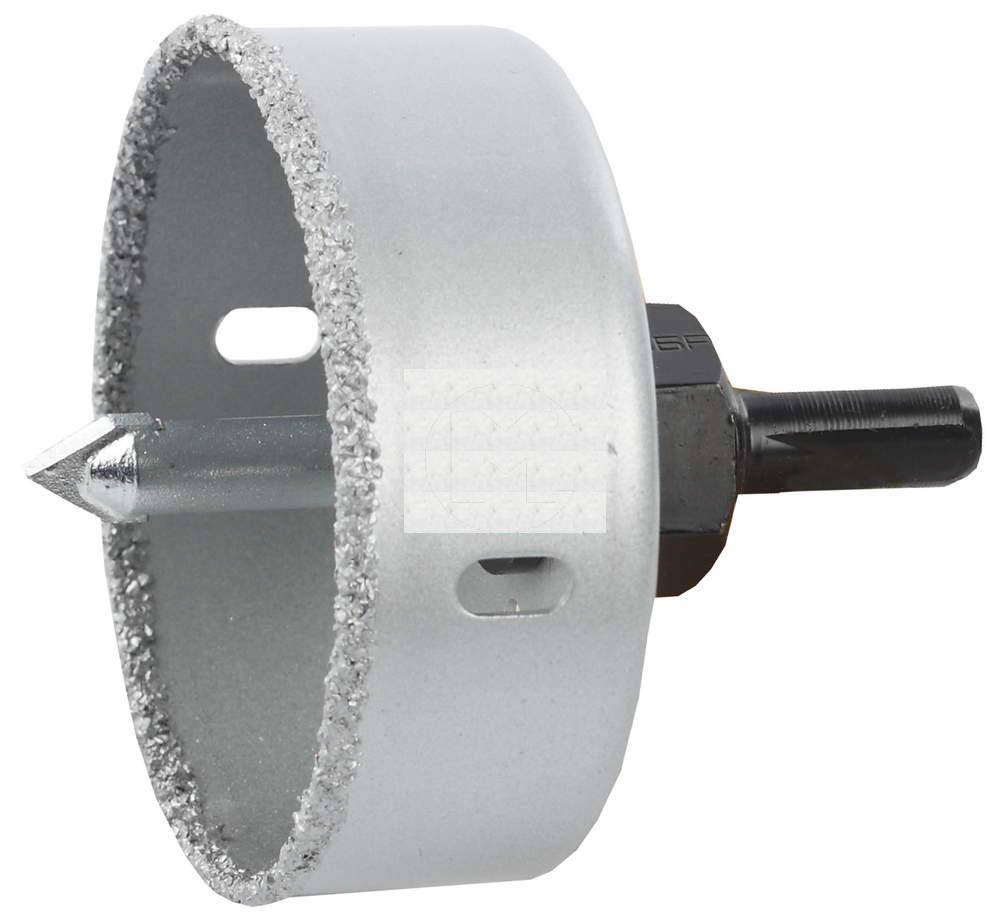

Карбидно-вольфрамовые коронки

На торце коронки имеется напыление из абразивной крошки (карбид-вольфрамовый сплав). Предназначены для безударного сверления. Некоторые разновидности выполнены из керамики.

Достоинства:

небольшая стоимость (самая дешевая разновидность);
низкий уровень шума;
универсальность: помимо кирпича и бетона режет керамическую плитку;
ввиду отсутствия ударного воздействия – материал стены не повреждается, появление трещин исключено;
стенки отверстия — гладкие, и его размер выдерживается точно, поскольку бетон не режется, а измельчается кристаллами сплава.

Недостатки:

малый ресурс;
коронка не справляется с арматурой.

Карбид-вольфрамовую коронку целесообразно приобретать для разовых работ.

Предварительно рекомендуется определить специальным детектором положение арматуры в стене и глубину ее залегания, затем на основании этих данных выбрать место сверления. Для удобства, положение стержней обозначают на стене маркером.

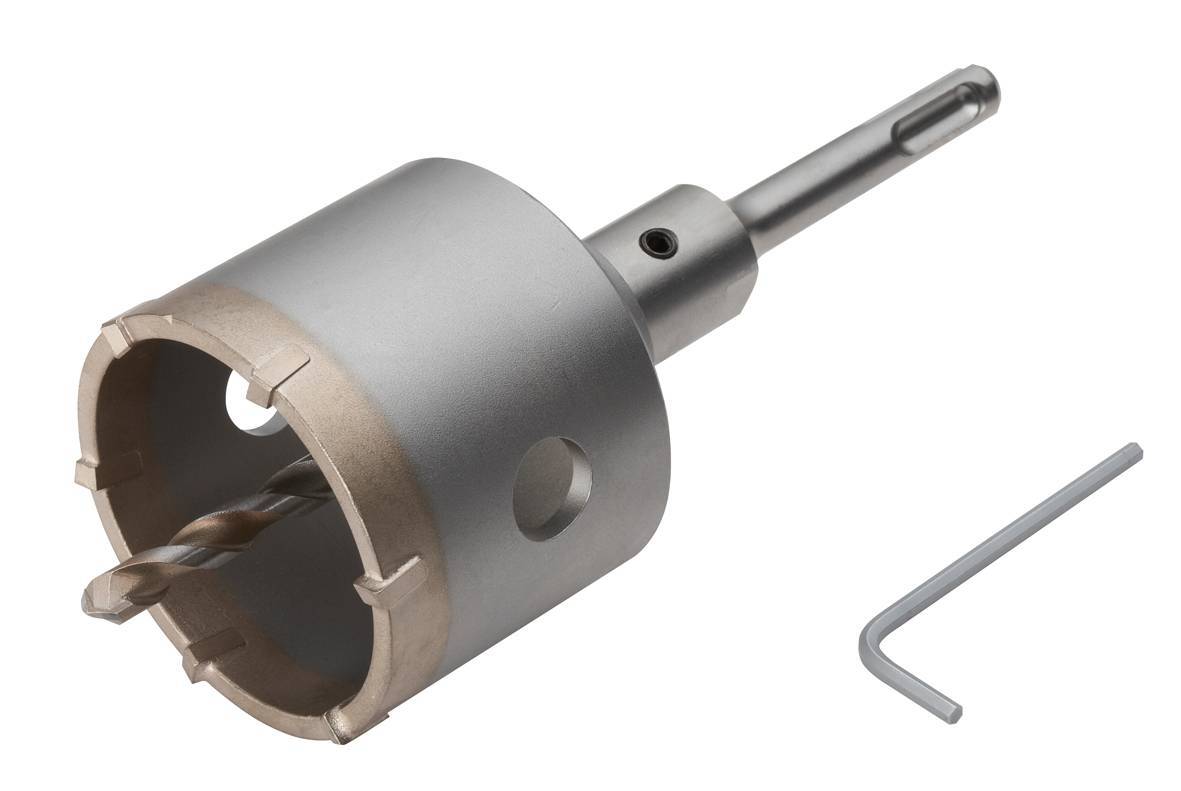

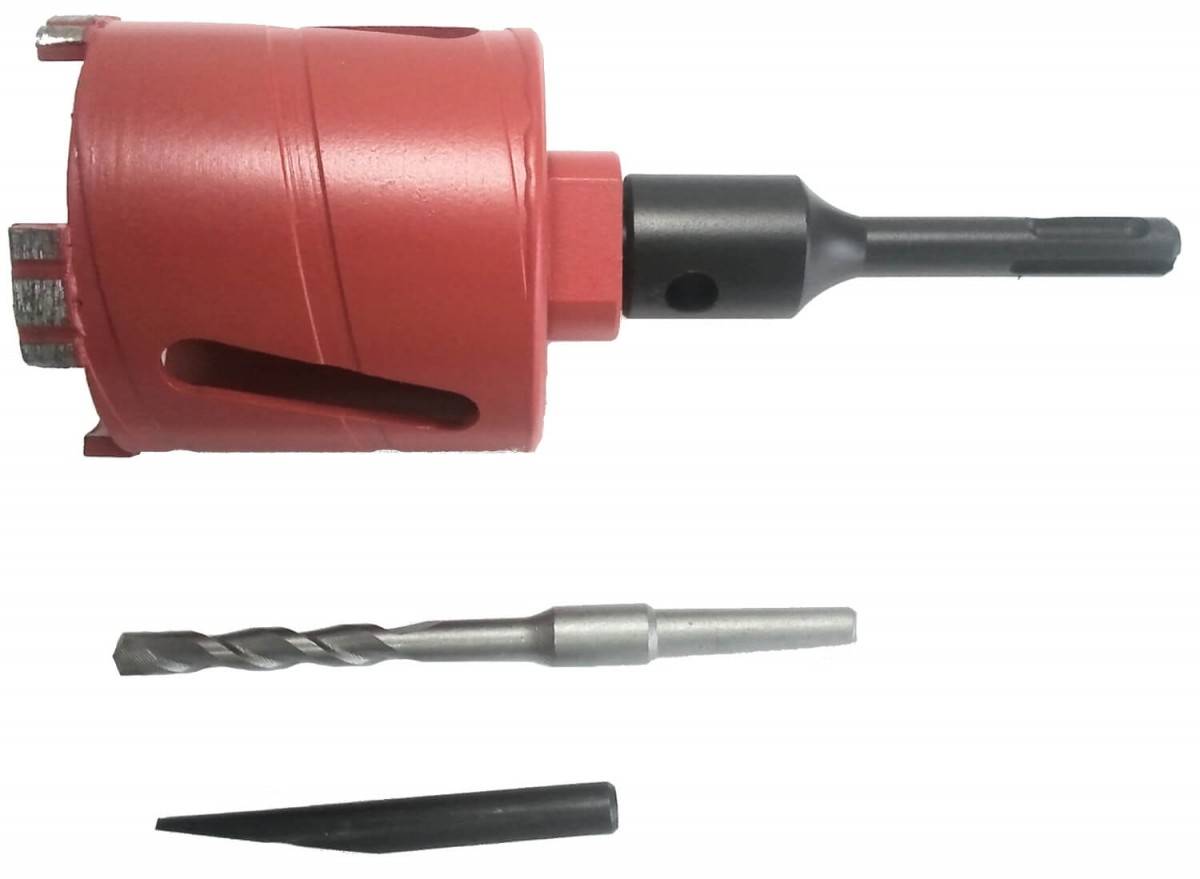

Твердосплавные коронки

На торце напаяны зубцы из твердого сплава — победита (смесь вольфрама и кобальта) и других. Коронка предназначена для ударного режима и потому имеет хвостовик типа SDS, SDS Max или SDS Plus.

Достоинства:

стоимость хотя и выше, чем у карбид-вольфрамовых, но все равно доступная;.
превосходят их по ресурсу.

Недостатки:

при контакте с арматурой зубцы ломаются;
стенки отверстия — неровные, точность размеров — низкая;
высокий уровень шума;
ударное воздействие может вызывать появление трещин в бетоне;
режущие насадки не подлежат восстановлению.

Твердосплавные коронки приобретают для многократного использования, но в малых объемах. Также следует предварительно выявить наличие арматуры.

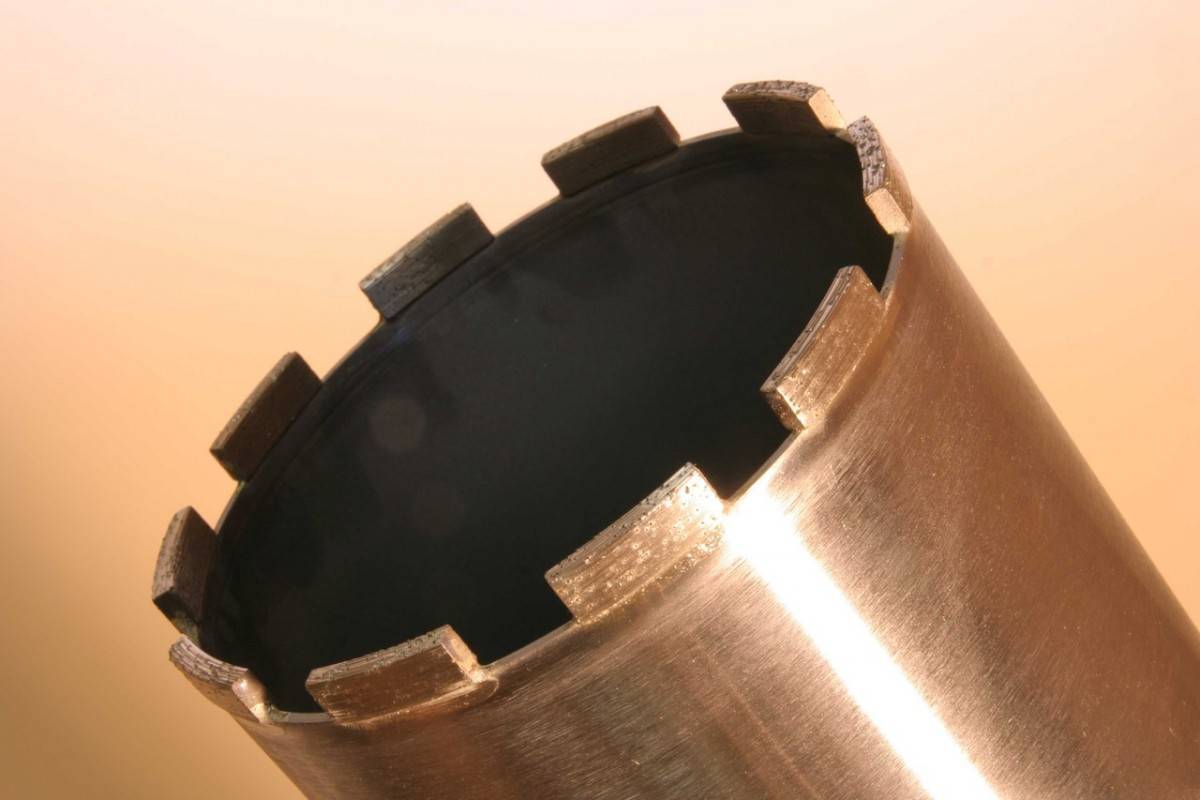

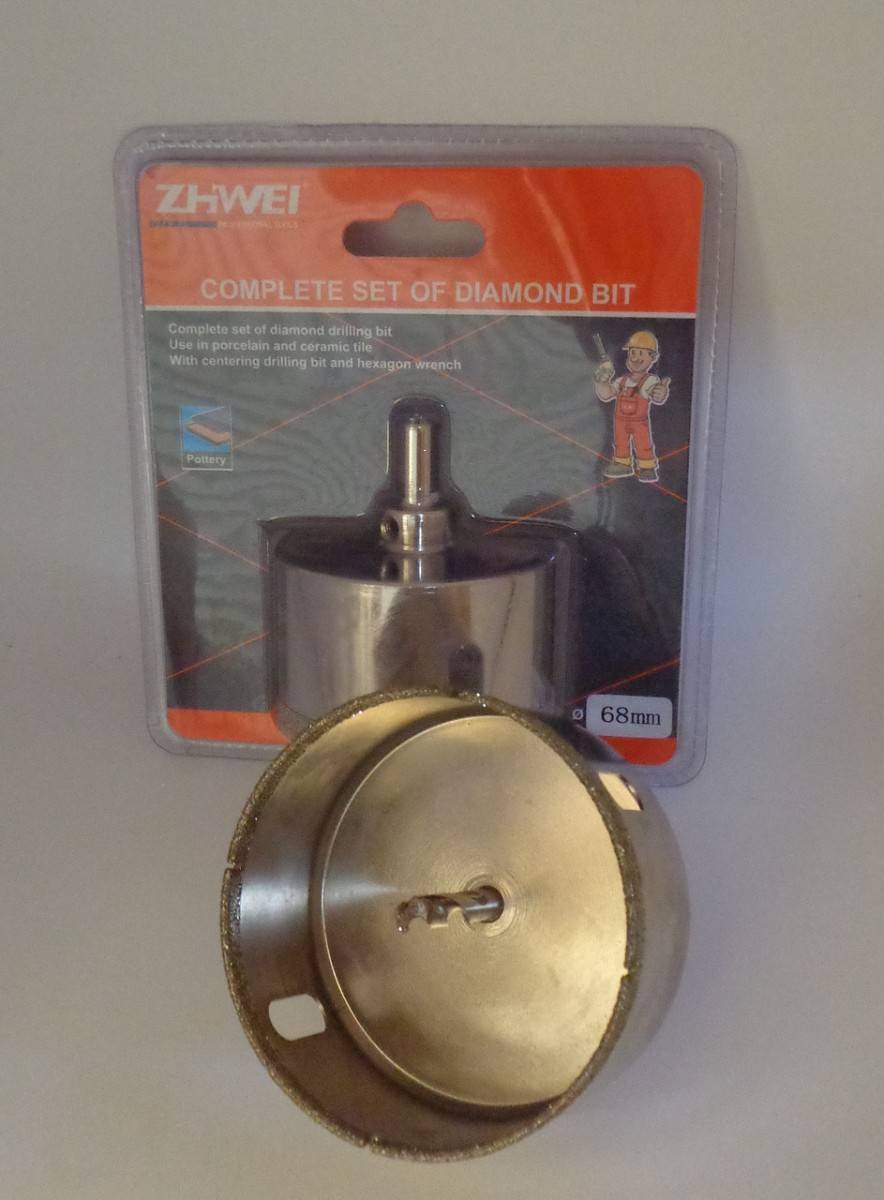

Алмазные коронки

На торце припаяны широкие сегменты с алмазным напылением. Это самая эффективная разновидность, рассчитанная на безударный режим.

Достоинства:

отверстие имеет гладкие стенки;
точно выдерживаются размеры;
низкий уровень шума;
значительный ресурс;
не вызывают растрескивания материала;
справляются с материалами любой твердости: арматура, гранит, мрамор;
обеспечивают высокую скорость резания;
образуют минимум пыли.

Недостаток — высокая стоимость. Такой инструмент целесообразно приобретать профессионалам, занимающимся сверлением часто и помногу.

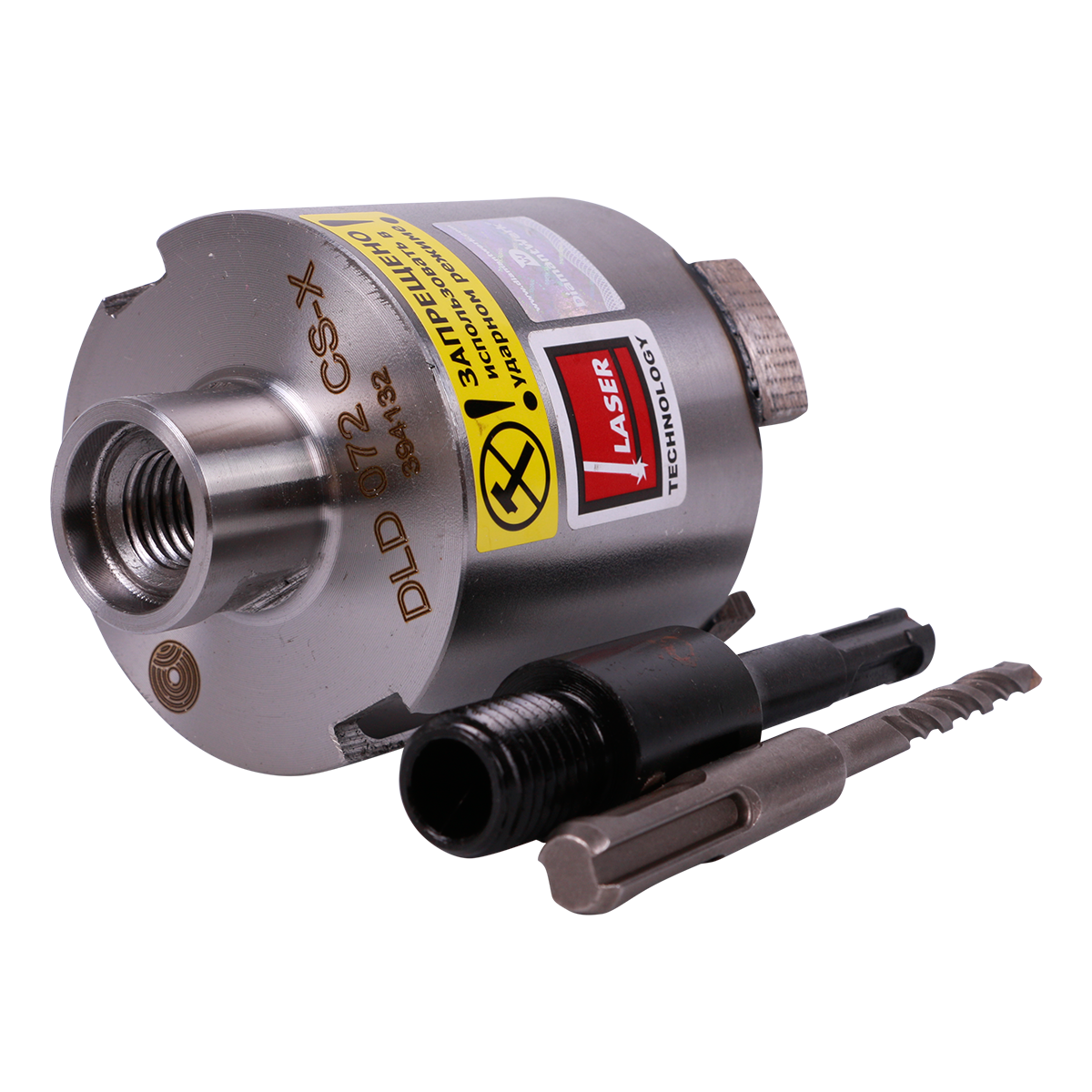

Алмазные коронки бывают двух видов:

для мокрой резки. Алмазное напыление удерживается на тугоплавком припое, потому инструмент плохо переносит перегрев. При сверлении требуется подача воды в зону резания, для чего используется специальное буровое оборудование. Достоинство: изношенная режущая часть подлежит восстановлению, так что покупка новой коронки не требуется;
для сухой резки. Алмазное напыление фиксируется лазерной напайкой, чем обеспечивается высокая устойчивость к перегреву. Поэтому при сверлении жидкостное охлаждение не применяется. Для воздушного теплоотведения в коронке имеются полости.

Режущая часть восстановлению не подлежит. Основу режущих сегментов алмазных коронок называют матрицей.

Матрица бывает трех видов:

мягкая. В маркировке присутствует буква «М». Применяется для сверления особо прочного бетона. Таким коронкам свойственно самоочищение от пыли и бетонной крошки;
средней жесткости. Буквенное обозначение — «С». Применяется для сверления обычного бетона с армированием;
твердая. Обозначение — «Т». Используется для сверления бетона высоких марок на пониженных оборотах.

Фото алмазных коронок по бетону

Также рекомендуем просмотреть:

Какими бывают алюминиевые заклепки
Лучшие биты для шуруповерта
Какая монтажная пена лучше
Выбираем полотно для ножовки по металлу
Обзор буров и сверл для перфоратора
Лучшие сверла по бетону для дрели и перфоратора
Как выбрать хороший алмазный диск по бетону
Какой абразивный диск лучше выбрать
Фрезы по дереву для ручного фрезера
Как подобрать хороший шлифовальный круг правильно
Какой патрон для перфоратора лучше
Выбираем хорошие сверла по дереву
Типы и размеры скоб для степлера
Зачем нужен унипак
Щетка по металлу для болгарки и дрели
Какую и как выбрать леску для триммера
Какие сверла по металлу лучше
Какое масло для бензопилы выбрать
Отрезные круги для болгарки
Металлические хомуты для крепления труб
Как выбрать оцинкованное ведро
Как выбрать диск для циркулярной пилы
Виды пилок для электролобзика
Разновидности лепестковых кругов
Что такое пакля
Нейлоновые стяжки
Виды и применение изоленты
Выбираем легкое пластиковое ведро
Как выбрать защитные очки
Зачем нужен малярный скотч

Помогите сайту, поделитесь в соцсетях

Коронка для подрозетников по бетону.

Электрическая розетка или выключатель порой располагаются не там, где нам хотелось бы. Установить их в новом месте – значит проделать целый комплекс работ. И если электрическую часть переноса розетки может выполнить лишь электрик, то провести подготовительные работы по обустройству отверстия в бетонной стене под подрозетник и дроблению штроб под провода, при наличии перфоратора, по силам каждому. Причем совсем необязательно тратить кучу времени и сил, а также нервов соседей, делая много отверстий обычным сверлом по бетону с последующим выбиванием кусков раствора, можно просто взять такой инструмент, как коронка для подрозетников по бетону, и значительно упростить себе задачу.

Коронка для подразетников по бетону: что это такое и для чего она нужна.

Коронка – это инструмент-насадка, имеющая хвостовик SDS-plus для использования с большинством перфораторов и режущую металлическую трубу-головку.

Данный инструмент позволяет делать пазы в бетоне в форме окружности. Середина этой окружности в последствии выбивается молотком или ударной насадкой, образуя в итоге практический идеальное круглое углубление для установки подрозетника.

Разновидности.

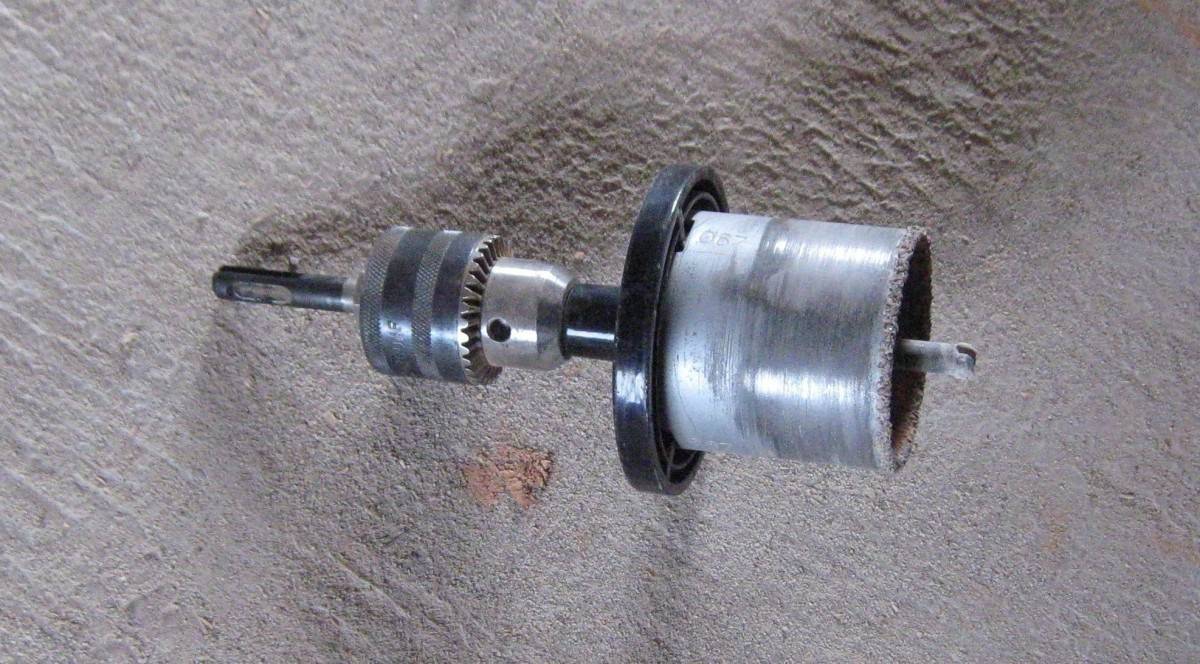

Коронки могут быть цельнометаллические или разборные. В своем составе оба варианта имеют наконечник в виде трубы необходимого диаметра, на торце которого закреплены режущие наконечники из твердосплавного материала либо промышленного алмаза.

Отличие кроется в том, что разборный вариант можно разделить на составные элементы: основание с хвостовиком SDS-plus, направляющее сверло по бетону и основную режущую часть, — что позволяет в комплекте одного инструмента как иметь несколько разных по диметру основных насадок, так и при необходимости заменить направляющее сверло.

Неразборный же инструмент, как следует из названия, изготовлен как единое целое и разборке не подлежит, поэтому в случае поломки направляющего сверла при целой основной части качественно выполнить работу не позволит.

Что касается наконечников, то большинство имеющиеся сегодня в продаже коронок на торце режущей трубы имеют твердосплавные (победитовые) зубцы, позволяющие резать бетон. Это, так называемый, массовый продукт. Однако такая конструкция может оказаться бессильной перед армированием бетонной стены. Толстые арматурные стержни могут выломать зубья головки, и она окажется бесполезной для дальнейшей работы.

Более дорогие «профессиональные» коронки для подрозетников по бетону имеют более широкие режущие грани, изготовленные с применением промышленных алмазов. Такие типы коронок более стойкие, следовательно, срок их службы значительно выше.

Размеры.

При выборе коронки, кроме ее типа, стоит обратить внимание и на ее размеры. Большинство коронок предназначены для выполнения отверстий под стандартные подрозетники диаметром 68 мм

Режущая головка в таких коронках, как правило, имеет диаметр близкий к 70 мм. Однако в продаже можно и встретить коронки больших диаметров.

Для тех, кто впервые самостоятельно хочет поработать перфоратором с коронкой для подрозетника по бетону, стоит остановиться на насадках диаметром 75-80 мм

Данный запас позволит более точнее позиционировать подрозетник в готовом отверстии, а это очень важно для непрофессионала. Особенно это актуально, когда стоит задача выполнить отверстия для блока розеток

Смещение на пару миллиметров от горизонтальной оси блока при сверлении перфоратором новичком неизбежны, что потом не позволит сформировать единую линию блока, если коронка будет равной диаметру подрозетника.

Как пользоваться коронкой для подрозетников по бетону?

При непосредственной работе с коронкой по бетону стоит предпринять меры по защите органов дыхания от бетонной пыли и глаз от летящих твердых частиц. Саму коронку при сверлении необходимо контролировать на предмет перегрева, давая ей время остыть. А чтобы интервалы работы были как можно длиннее, бетон во время сверления рекомендуется смачивать водой.

Разметка под будущий подрозетник должна быть выполнена в виде отметки его центра на стене. Прижимая направляющее сверло перпендикулярно стене в отмеченную точку начинаем работу перфоратором. При достижении необходимой глубины коронка извлекается из стены. Центр выбивается отдельно молотком или перфоратором.

В завершении у вас будет готовое углубление для последующего монтажа подрозетника. Дальнейшие работы по штроблению стен под проводку и электромонтажные работы заслуживают вынесения в отдельную статью.

Размер коронки для подрозетника

Электрику такой инструмент необходим при монтаже электропроводки для сверления выемок подрозетников для розеток и выключателей. Стандартный размер подрозетников 68 мм, поэтому нужно приобретать коронки такого же размера. А если уже подрозетники приобретены, тогда замеряют их диаметр и находят коронки другого размера 70 или 75 мм.

Карбидно — вольфрамовая коронка для бетона, кирпича и кафеля

Сборку инструмента начинают с установки победитового сверла и крепления его винтами. Далее устанавливается сама коронка по резьбе. Вся конструкция не должна иметь люфт. Работу по сверлению отверстий начинают с установки сверла на метку.

В целях безопасности одевают защитные очки. После окончания бурения выбивают бетон зубилом и молотком. Не нужно приобретать дешевые коронки неизвестного происхождение. Приобретая их, вы можете увеличить стоимость работ вызванной поломкой некачественного инструмента.

Помогла вам статья?

ДаНет

Как сделать отверстия под розетки в бетоне и кирпиче

Как правильно подобрать розетку

Перед началом работ в коронке закрепляется болтами центрирующее сверло. Это победитовое сверло, предназначенное для использования в ударной дрели. После этого в коронку вкручивается хвостовик.

Важно! Все соединения должны быть зажаты, иначе инструмент может выйти из строя и даже травмировать работника. Отверстие под розетку в бетоне выполняется только перфоратором – в ударной дрели недостаточно мощности удара для проделывания отверстий в бетонных стенах

Мощности ударной дрели достаточно только для кирпичных и гипсокартонных перегородок

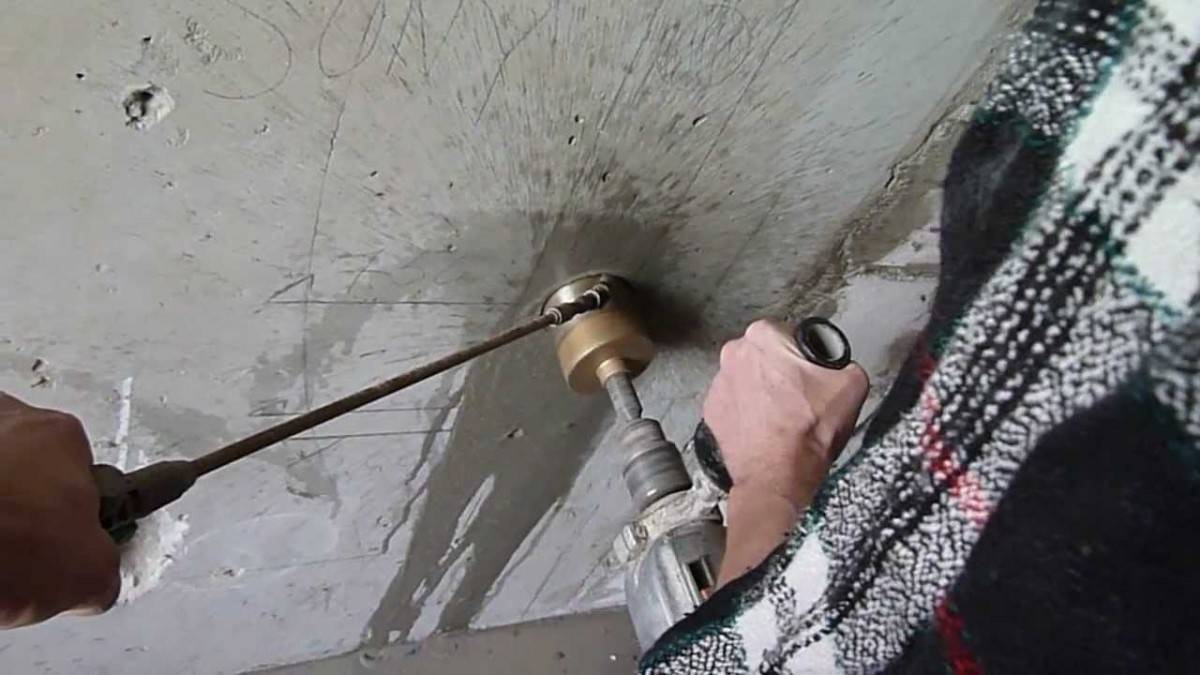

Отверстие под розетку в бетоне выполняется только перфоратором – в ударной дрели недостаточно мощности удара для проделывания отверстий в бетонных стенах. Мощности ударной дрели достаточно только для кирпичных и гипсокартонных перегородок.

Перед тем, как просверлить отверстие, на стене отмечается центр дырки. В эту метку устанавливается центральное сверло, и начинается сверление. Режим работы электроинструмента при этом – “удар с вращением”.

Важно! Работать необходимо в защитных очках. После завершения сверления инструмент вынимается из стены, а оставшийся материал выбивается

В бетоне для этого в перфоратор в режиме “удар без вращения” устанавливается пика или зубило, а в кирпиче – достаточно обычного зубила и молотка

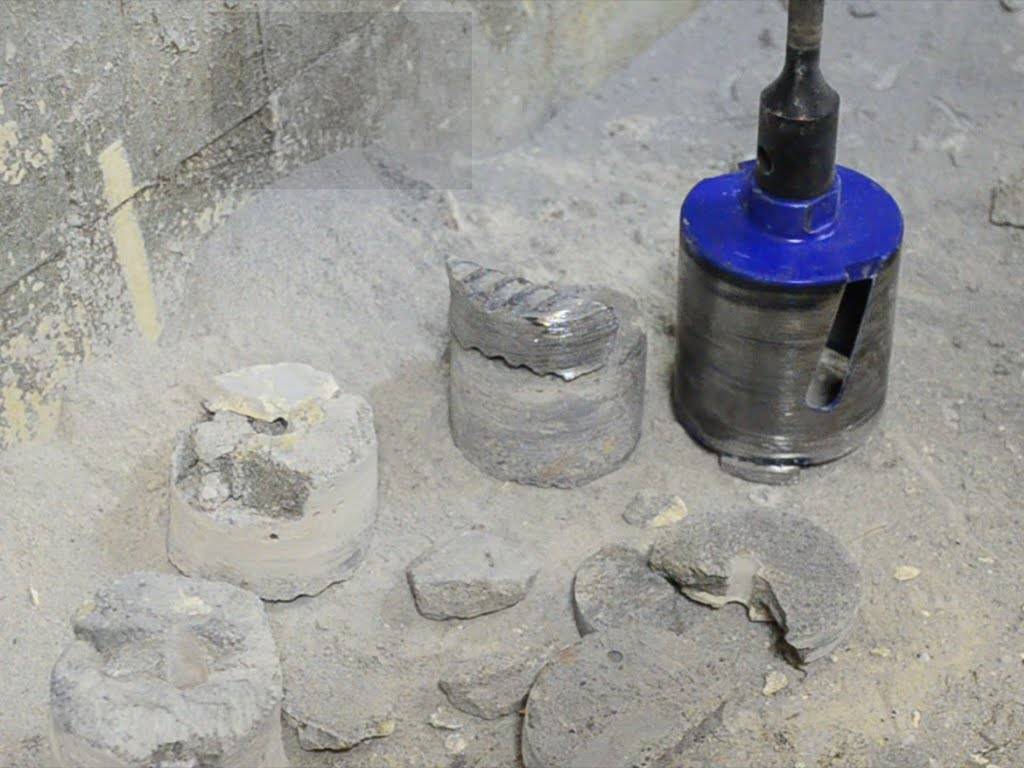

После завершения сверления инструмент вынимается из стены, а оставшийся материал выбивается. В бетоне для этого в перфоратор в режиме “удар без вращения” устанавливается пика или зубило, а в кирпиче – достаточно обычного зубила и молотка.

Важно! При работе коронка нагревается, поэтому после каждого сверления ей необходимо остыть

Какой коронкой сверлить под розетку – критерии выбора инструмента

Необходимо учитывать следующие моменты:

диаметр коронки под розетку;
количество формируемых полостей;
объем затрат на приобретение коронки для розеток;
прочностные характеристики обрабатываемого стройматериала;
наличие стальной арматуры в бетонном массиве.

Определяясь с выбором инструмента, необходимо проанализировать все факторы. При выполнении разовых работ нет необходимости приобретать дорогостоящие алмазные фрезы. Для решения этой задачи можно купить дешевую твердосплавную фрезу. Для промышленного использования целесообразно купить дорогую алмазную коронку с повышенным ресурсом эксплуатации. При покупке следует также учитывать отзывы эксплуатационщиков, а также рейтинг фирмы производителя.

Коронки для подрозетников по бетону

Сверление отверстий для подрозетников

Чтобы вырезать отверстия для подрозетника, достаточно иметь под рукой электроинструмент и соответствующую коронку. Предварительно на стене наносят разметку всех гнезд, обязательно отметив внутри центр круга. Это можно сделать двумя пересекающимися линиями. Зажатую в патроне электроинструмента насадку направляющим сверлом устанавливают в отмеченный центр круга и начинают сверление. Далее, оставшуюся внутреннюю часть удаляют при помощи молотка с зубилом. Глубина получившегося отверстия на 10 мм должна быть больше высоты подрозетника. Если размеры не соответствуют, бурение продолжают до достижения положительного результата.

В готовые отверстия осталось установить подрозетники. Метод их крепления зависит от конструкции самого изделия, а также материала стены.

Как выбрать коронку по бетону для подрозетников?

Коронка для подрозетников по бетону – назначение приспособления

Алмазная коронка

Рекомендации по использованию

Критерии выбора инструмента

Инструмент и его разновидности

Размеры оснастки

Выбор размеров инструментов

Как бурить полости, применяя алмазную коронку по бетону для розеток

Размеры подрозетников

Рекомендации по выбору

Заготовка раствора и установка в нишу
