Причины возникновения КЗ
Чтобы бороться с негативными явлениями, необходимо, прежде всего, выяснить причину их возникновения. Для этого дадим определение термину «короткое замыкание».
Уверен, что у большинства из вас ответ готов: «Короткое замыкание, это когда соприкасаются друг с другом два проводника с током разной полярности». Такое определение верно только отчасти. Оно не описывает полной картины КЗ. В частности, короткое замыкание может возникнуть между двумя фазными проводами, и не обязательно в результате их касания.
На рисунке 1 показана схема короткого замыкания фазных проводников.
Рис.1. Короткое замыкание фаз
Поэтому правильный ответ таков: КЗ – явление, возникающее в результате соединение двух точек участка цепи, вызвавшее состояние, при котором сопротивление нагрузки оказывается намного меньше, от внутреннего сопротивления источника тока.
Исходя из определения, становится понятно, что причиной возникновения короткого замыкания может стать любая ситуация, приводящая к значительному уменьшению сопротивления между проводниками с разными потенциалами. Например, пробой диода или другого электронного элемента в схеме электрического устройства. КЗ возникает в результате ошибочного соединения проводов (фазы с нулём) при выполнении монтажа электропроводки.
Довольно часто короткие замыкания вызывает:
- Обрыв проводов в энергосетях под напором сильного ветра, от налипания снега и по другим причинам.
- В домашней сети причиной КЗ нередко стаёт неисправность электропроводки или чрезмерная нагрузка отдельных участков электрической сети.
- Короткие замыкания встречаются в электрическом оборудовании, как правило, из-за плохого состояния соединительных шнуров, причиной которого является небрежное отношение к ним.
- Электрикам иногда приходится устранять последствия КЗ в результате повреждения кабеля при самовольном выполнении земляных работ. Несанкционированное рытьё траншей приводит не только к нарушению изоляция проводов, но и к замыканиям ковшом экскаватора токоведущих жил.
- Использование электрической проводки не по назначению. Например, применение во внешних линиях передачи электрического тока проводов, предназначенных для внутренних сетей. Под действием солнечных лучей, влаги, перепадов температур изоляция разрушается. Когда трещины заливает вода, происходит контакт между проводами с накоплением электролитических солей. Рано или поздно там случится короткое замыкание.
- Механическое повреждение, когда участок электропроводки замыкается от повреждения кабеля гвоздём, шурупом, сверлом или в результате случайного задевания рабочей частью строительного инструмента. Такие короткие замыкания характерны для скрытой электропроводки.
Существуют и другие причины аварий связанных с КЗ, но они встречаются очень редко. Например, эксплуатация электророзеток с плохими контактами. Вследствие искрения розеток образуется сажа, которая оседает на пластиковые детали. При длительной эксплуатации, особенно если включать потребители с повышенными нагрузками, слой сажи может замкнуть провода. Последствие показаны на рисунке 2.
Рис. 2. КЗ, вызванное неисправностью розетки
До этого редко доходит, так как замыканию предшествует появление едкого запаха горелой проводки, что обычно побуждает владельца квартиры заменить неисправную розетку.
Это интересно: Розетка искрит при включении вилки и сама по себе: что делать
Короткое замыкание трансформатора в условиях эксплуатации
Режим КЗ трансформатора может возникнуть практически в любой электроустановке, при наличии определенных негативных факторов. Это могут быть механические повреждения изоляции, электрический пробой из-за перенапряжения и т.д. Иногда серьезные ошибки допускаются обслуживающим персоналом.
Под влиянием высоких токов температура обмотки резко повышается, и целостность изоляции находится под угрозой разрушения. Большой ток короткого замыкания, примерно в 20 раз превышающий номинальный, приводит к росту потерь в обмоточных проводах более чем в 400 раз. Огромная мощность, выделяемая в обмотках в короткий промежуток времени, приводит к их резкому нагреву, от чего изоляция разрушается и трансформатор выходит из строя.
В связи с этим, каждое устройство обеспечивается защитой с высоким быстродействием, выполняющей отключение при замыкании. До момента отключения, вторичная обмотка трансформатора, находящегося в аварийном режиме, просто не успевает разогреться до опасной температуры.
Опасность КЗ состоит еще и в возможном механическом разрушении прибора. Дело в том, что провода, обтекаемые током, физически взаимодействуют между собой. Если токи в параллельных проводах протекают в одном и том же направлении, между ними возникает взаимное притяжение. Если же течение токов происходит в разных направлениях, провода будут отталкиваться друг от друга. В трансформаторах таких проводов очень много, и расположены они в витках параллельно между собой. Поэтому в них периодически возникают взаимные притяжения или отталкивания, а слишком большие механические силы рано или поздно приведут к деформации трансформаторных обмоток, резкому снижению их электрической прочности.
В связи с этим, заранее принимаются меры по усилению конструкции. Это достигается путем неоднократной осевой запрессовки обмоток, предотвращением возможной усадки изоляции. При соблюдении всех технических условий, короткое замыкание не сможет нанести трансформатору серьезных повреждений.
Опыт короткого замыкания трансформатора
Напряжение короткого замыкания трансформатора
Режим короткого замыкания
Как рассчитать ток короткого замыкания
Что такое ток короткого замыкания
Что такое короткое замыкание (КЗ): в чем причина, виды, защита, определение для чайников
Какие бывают виды
Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.
Будет интересно Как устроен однополупериодный выпрямитель и где применяется
Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.
Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.
Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.
Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение
Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток
Возгорание розетки
Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.
Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.
Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.
Защита блока питания от короткого замыкания.
Понятие «короткое замыкание»
Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, что не предусмотрено нормальным режимом работы цепи и приводит к критичному росту силы тока в месте соединения.
Таким образом, КЗ приводит к образованию разрушительных токов, превышающих допустимые величины. Что способствует выходу приборов из строя и повреждениям проводки. Для того, чтобы понять, что может спровоцировать этот процесс, нужно детально разобраться в процессах, происходящих при коротком замыкании.
По закону Ома сила тока (I) обратно пропорциональна сопротивлению (R)
Пример применения закона Ома к лампе накаливания мощностью в 100 Вт, подключенную к электросети в 220В. Здесь можно с помощью закона Ома рассчитать величину тока для нормального режима работы и короткого замыкания. Сопротивление источника и электропроводки проигнорируем.

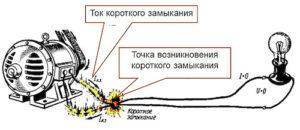

Электрическая схема нормального режима работы (a) и короткого замыкания (b)
Вот пример нормальной цепи, по которой ток течет от источника к лампе накаливания. На схеме ниже изображен этот процесс.
Пример нормальной цепи, ток течет от источника к лампе
А теперь, представим, что произошла поломка, из-за которой в цепь попал дополнительный проводник.
Дополнительный проводник замыкает цепь
Сопротивление проводников стремится к нулю. Вот почему большая часть электрического тока после замыкания сразу потечет через дополнительный проводник, как бы избегая лампы накаливания с высоким сопротивлением. Результатом будет некорректная работа прибора, потому, что он не получит достаточно тока. И это еще не самый опасный вариант.
Как известно, по закону Ома сила тока обратно пропорциональна сопротивлению. Когда давление в цепи падает в результате короткого замыкания — на несколько порядков возрастет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.
При многократном росте силы тока проводники мгновенно нагреваются. А теперь представим, что в сети нет предохранителей либо они не сработали достаточно быстро. В результате проводники плавятся, а изоляция начинает гореть. Зачастую, так возникают пожары в результате короткого замыкания.
Виды коротких замыканий
Схемы кз
Короткие замыкания в быту:
- однофазные – происходит, когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего. Обозначен, как однофазное с землей К(1)
- двухфазные – ( К2)происходит, когда одна фаза замыкается на другую, относится к несимметричным процессам. Есть еще 2-х фазное с землей К (1,1)в системах с заземленной нейтралью;
- трехфазные – происходит, когда замыкаются сразу три фазы. Самый опасный вид КЗ. Это единственный вид короткого замыкания, при котором не происходит перекос фаз, процесс протекает симметрично;
Вот типичная картина последствий короткого замыкания: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.
Последствия короткого замыкания в электрощите многоэтажного дома
В реальных условиях короткое замыкание происходит в таких ситуациях:
- Повреждение изоляции проводников. Это может произойти из-за изношенности изоляции, а так же механического воздействия на неё. Жилы кабеля замыкаются напрямую или через корпус оборудования.
- Некорректное подключение электроприборов к сети. Данный случай характеризуется допущением ошибки мастера или владельца квартиры из-за чего и происходит короткое замыкание.
- Попадание в электрический прибор воды. Конечно же нельзя допускать попадание воды на электроприборы, ведь она является хорошим проводником электричества и замыкает контакты.
В обустройстве быта короткое замыкание происходит во время ремонта стен, если случайно повредить проводку. Также аварии случаются в квартирах и домах со старой проводкой. В результате чрезмерного нагревания она повреждается в следствие воздействия воды или грызунов.
Последствия КЗ и способы их предотвращения
Короткое замыкание характеризуется протеканием повышенных значений тока. В свою очередь большой ток опасен для кабелей, соединений. Это характерно лавинообразным развитием последствий замыкания. Кабеля отгорают от соединений, сами соединения нагреваются, после чего происходит их ускоренное разрушение. Нагрев может повлечь возгорание электропроводки и пожар.
Для предотвращения последствий межфазного замыкания в цепях 220/380 используются плавкие вставки, предохранители, автоматические выключатели. Предохранители, когда через них протекает ток выше номинального, перегорают, тем самым разрывая цепь. После замены предохранителя, если вы не устранили межфазное замыкание, он будет перегорать вновь и вновь.
Для улучшения условий работы и эксплуатации, устранения необходимости замены плавких элементов используются автоматические выключатели. Они реагируют как на незначительное повышение тока сверх нормы (тепловой расцепитель), так и на резкое сильное повышение (электромагнитный расцепитель). При междуфазном замыкании или между фазой и землей автоматический выключатель разъединится. В таких случаях говорят «выбил автомат». Для возобновления подачи напряжения необходимо заново взвести рычаг автомата или перевключить кнопку (на АП-шках).
На видео наглядно показывается опасность межфазного короткого замыкания (под удар попал манекен, это были показательные выступления):
Если не можешь предотвратить – возглавь!
Эта фраза великого политического деятеля как нельзя лучше описывает ситуацию с электросетью, которой мы доверяем многое. И свою жизнь, и комфорт и почти всё имущество. Поэтому не будет лишним список простых рекомендаций.
Проверку новых электросетей и коммуникаций проводите с избыточными токами, моделируя перегрузку. Такое испытание надо проводить со специалистом, самостоятельно делать это опасно.
Не пренебрегайте замером сопротивления изоляции в готовой сети. Да, это стоит денег и занимает время, но такой замер исключит замыкание на землю, свойственное длинным кабелям, а также покажет наиболее опасные участки, которые возможно правильнее будет заменить.
На изображении видно, что дуга (пробой) может происходить и без физического контакта проводников. Именно поэтому, собирая розетки и выключатели, зачищайте изоляцию проводов только на участке, полностью убираемом в клемму! Не допускайте даже нескольких миллиметров оголённых проводов, иначе может случиться то, что на фото – электрическая дуга внутри прибора. Напомним, что при таком происшествии защита от короткого замыкания почти гарантированно опоздает с отключением линии!
Непродуманное наращивание и добавление линий без мер защиты – прямая дорога к замыканию и пожару. Это хороший пример того, что никогда нельзя делать.
Короткое замыкание представляет собой электрическое соединение различных фаз, которые являются нетипичными для нормального режима работы. Вследствие этого в проводнике резко увеличивается сила тока, что приводит к неблагоприятным последствиям. Рассмотрим, что такое короткое замыкание, классификацию явления, потенциальные угрозы и способы предотвращения КЗ.
КЗ делится в зависимости от фазы сети. В однофазной системе выделяют следующую классификацию:
- фаза и ноль – наиболее распространенный тип в быту. Замыкание случается, если использовать электрические приборы, которые не рассчитаны на стандартную величину токов или если в розетке находится плохой контакт. В результате этого наблюдается перегрев, и изоляция проводов нарушается;
- фаза и заземление – ситуация, в которой фазный провод начинает контактировать с заземленным корпусом другого оборудования.
КЗ может происходить в трехфазной системе:
- однофазное – рассмотрено выше;
- двухфазное – в процессе принимает участие две системы. Подобная ситуация часто случается с воздушными линиями электропередач. Чаще всего это происходит во время сильного ветра, когда линии проводов пересекаются между собой и образуют замыкание;
- трехфазное и земля – одновременный контакт трех системы с землей;
- трехфазное – одновременный контакт трех системы, спровоцированный соединением между собой токопроводящего предмета.
Основные причины, провоцирующие возникновение КЗ:
- нарушение целостности изоляции, что может возникать вследствие износа электрооборудования, в связи с загрязнением поверхности приборов, а так же механическими повреждениями;
- механическое нарушение целостности элементов сети (к примеру, обрыв линии передачи);
- скачки напряжения – пробой изоляции проводника, что приводит к развитию утечки тока и созданию дугового кратковременного разряда;
- удар молнии;
- попадание животных и птиц на токоведущие части;
- человеческий фактор – ошибки персонала при проведении работ по переключению;
- преднамеренное КЗ с использованием короткозамыкателей – используются с целью экономии выключателей. Сегодня данная технология не применяется и является запрещенной.
Поиск поврежденного участка
Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.
Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.
Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.
Подготовка к поискам повреждения при КЗ
Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.
Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.
Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.
Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.
Поиск участка замыкания
Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.
В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.
Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.
Помощь измерительных приборов
Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.
Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.
Поиск виновника среди бытовых приборов
Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.
Народный метод
В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно
Причины короткого замыкания
Чаще всего в бытовых условиях квартиры или частного дома, короткое замыкание возникает по нескольким причинам, основные из которых:
– в следствии нарушения изоляции электрических проводов или мест их соединений. Факторов приводящих к этому достаточно много, здесь и банальное старение материалов, и механическое повреждение, и даже загрязнения изоляторов.
– из-за случайного или преднамеренного соединения проводников с различным потенциалом, чаще всего фазного и нулевого. Это может быть вызвано ошибками при работе с электропроводкой под напряжением, неисправностью электроприборов, случайным попаданием проводников на контактные группы и т.д.
Поэтому, очень важно ответственно относится как к монтажу электроустановки, так и к её эксплуатации и обслуживанию. Будьте аккуратны и осмотрительны при обращении с электрическими приборами и оборудованием, не включайте их в сеть если они повреждены или открыты
Не хватайтесь за электрические провода, если точно не знаете, что они не под напряжением
Будьте аккуратны и осмотрительны при обращении с электрическими приборами и оборудованием, не включайте их в сеть если они повреждены или открыты. Не хватайтесь за электрические провода, если точно не знаете, что они не под напряжением.
Что такое фаза и ноль в электричестве
Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. В первую очередь нас интересуют электрический ток и электрический заряд. Ежедневная рассылка с полезной информацией для студентов всех направлений — на нашем телеграм-канале. Электрический заряд — это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон.
Его заряд равен примерно -1,6 на 10 в минус девятнадцатой степени Кулон. Заряды условно делятся на положительные и отрицательные. Например, если мы потрем эбонитовую палочку о шерсть, она приобретет отрицательный электрический заряд избыток электронов, которые были захвачены атомами палочки при контакте с шерстью. Такую же природу имеет статическое электричество на волосах, только в этом случае заряд является положительным волосы теряют электроны.
Кстати, о том, что такое ток, напряжение и сопротивление можно дополнительно почитать в нашей отдельной статье, посвященной закону Ома. Электрический ток — это направленное движение заряженных частиц носителей заряда по проводнику.
Само движение заряженных частиц возникает под действием электромагнитного поля — одного из фундаментальных физических полей. Электрический ток может быть постоянным и переменным. При постоянном токе направление и величина тока не меняются. Переменный ток — это ток, изменяющийся во времени. Источником постоянного тока является, например, батарейка. Но именно переменный ток используется в бытовых розетках, которые стоят в наших домах. Причина в том, что переменные токи гораздо проще получать и передавать на большие расстояния.
Основным видом переменного тока является синусоидальный ток. Это такой ток, который сначала нарастает в одном направлении, достигая максимума амплитуды начинает спадать, в какой-то момент становится равным нулю и снова нарастает, но уже в другом направлении. Простейший случай электрической цепи — однофазная цепь. В ней всего три провода. По одному из проводов ток течет к потребителю пусть это будет утюг или фен , а по другому — возвращается обратно.
Третий провод в однофазной сети — земля или заземление. Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или «стекает» в землю. Провод, по которому ток идет к прибору, называется фазой , а провод, по которому ток возвращается — нулем.
Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому — отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного. Именно по такой сети ток идет до наших квартир.
Подходя непосредственно к потребителю квартирам , ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ — 50 Гц. Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи.
Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску. Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза — белого, черного или коричневого.
Провод заземления также имеет свой окрас — желто-зеленый. Будем просто счастливы, если для кого-то эта информация была новой и интересной. Теперь, когда вы услышите что-то про электричество, фазу, ноль и землю, вы уже будете знать, о чем идет речь. Напоследок напоминаем, если вам вдруг понадобится произвести расчет трехфазной цепи переменного тока, вы можете смело обращаться в студенческий сервис.
Методы устранения и профилактика
- Розетки, шнуры питания и другие замкнувшие элементы сети лучше заменить.
- Для устранения коротких замыканий в электроприборах пользуйтесь услугами специализированных мастерских, либо ремонтируйте самостоятельно (при наличии знаний и опыта).
- Разрыв кабеля ликвидируйте путём замены повреждённого участка новым проводом. При этом следите, чтобы коэффициент сопротивления изоляции соответствовал величине тока.
В целях профилактики проверяйте исправность контактов. Вовремя меняйте розетки. Используйте только стандартные электроприборы. Не допускайте превышения уровней нагрузок. К источнику тока подключайте только исправные электроинструменты и другую бытовую технику.
На рис. 5 показаны последствия эксплуатации электрогенератора с неисправным шнуром.
Рисунок 5. КЗ неисправного шнура
Помните, что ваша безопасность во многом зависит от надёжности системы электроснабжения жилых и бытовых помещений. Это тот, из немногих случаев, где экономия не уместна.
