Кран для стиральной машины: обзор конструкций + инструкция по монтажу

Как подключить стиральную машинку автомат к крану

После приобретения стиральной машины ее необходимо подключить к водоснабжению и канализации. Для этого предусмотрено использование ряда дополнительных элементов, одним из которых является кран для стиральной машины. В подсоединении агрегата к водопроводной трубе это чрезвычайно важный арматурный узел.

Мы расскажем, как выбрать и установить кран, позволяющий открывать/перекрывать подачу воды в стиральную машинку. Подскажем, какой тип устройства выбрать и как его грамотно установить. Наши рекомендации помогут домашним умельцам справиться с работой самостоятельно.

Роль крана при подключении стиралки

Кран, который используется при подсоединении стирального автомата к водоснабжающей сети, играет важную роль. С его помощью можно мгновенно перекрыть воду в случае непредвиденных обстоятельств, например, при выходе машинки из строя, что может привести к протечкам.

Еще большую опасность представляет собой гидроудар в водопроводных трубах: он может нарушить целостность эластичного шланга стирального агрегата, следствием чего станет масштабный потоп, который вызовет оправданное возмущение соседей.

Чтобы этого не случилось, необходимо подключать автомат через кран. Эту деталь рекомендуется размещать на видном месте, чтобы всегда иметь оперативный доступ. В экстремальной ситуации такое решение позволит выиграть несколько минут, которые могут оказаться решающими для предотвращения затопления.

Разновидности отсекающих устройств

В специализированных магазинах представлен разнообразный ассортимент кранов. Рассмотрим подробнее наиболее часто применяемые виды.

Среди них можно отметить многооборотные, перекрывающие поступление водного потока за счет движения пластины, а также шаровые краны, включение и выключение которых происходит при помощи перемещения небольшого шарика, установленного внутри конструкции.

Шаровые краны имеют ряд преимуществ:

Еще стоит отметить небольшой размер этой разновидности отсекающих устройств, позволяющий их использовать даже в самых стесненных обстоятельствах.

Виды кранов шарового типа

Существует несколько разновидностей шаровых отсекателей. Рассмотрим основные из них, применяемые для выполнения процесса подключения стиральной машинки в домашних условиях.

Вариант #1 — проходной

У подобного механизма с двух сторон расположены выходные отверстия, что позволяет перекрывать воду, разделяя ответвление на две части. Приспособления, относящиеся к этой категории, могут устанавливаться на отдельную трубу, которая отходит от общего стояка к какому-либо предмету сантехники, или использоваться для врезки.

Вариант #2 — тройник (трехходовой)

Как понятно из названия, подобное устройство оснащено тремя входами-выходами. Одно из отверстий отвечает непосредственно за перекрытие водного тока, два других служат для объединения всех отводов водоснабжения в единую систему.

Подобные компоненты, которые могут иметь различные размеры, форму и конфигурацию, как правило, используются для врезки в водопроводную трубу, где они часто сочетаются с другими приспособлениями, например, со смесителем. Эта функция недоступна обычному проточному крану из-за особенностей его конструкции.

Вариант #3 — угловой

Конструкция этого элемента соответствует особенностям проходного фитинга. При помощи этого крана можно разделить отводную трубу на две самостоятельных ветви, расположенных под прямым углом.

Подобный элемент чаще всего применяется при установке унитазов, однако хорошо подходит и для подключения нестандартно расположенных стиральных машин.

В комплектацию кранов всех категорий входят уплотнительные кольца, фиксирующие гайки, а также поворотные ручки, при помощи которых осуществляется перекрытие воды и доступ к ней. Последний элемент крепится к корпусу детали запорной гайкой.

Какому виду крана отдать предпочтение?

В процессе выбора модели крана нужно прежде всего исходить из места, к котором планируется установка стиральной машинки. В небольших помещениях лучше использовать угловые элементы, с помощью которых можно сократить пространство для подсоединения.

При необходимости одновременно соединить два или более сантехнических приборов лучше воспользоваться трехходовым краном, а при имеющемся отводе для стирального агрегата – проходным шаровым краном.

Не менее важен и угол поворота приспособления: не слишком удобно пользоваться прибором, вентиль которого закрывается в сторону стены, задевая ее.

Выбираем кран для подключения стиральной машины

Многие люди, приобретая комплектующие для установки стиральной машины, нередко задаются вопросом, зачем покупать именно кран-тройник. Почему нельзя обойтись без крана, или например, выбрать обычный проточный кран? Обойтись без крана, конечно, можно, только при этом нужно быть готовым делать ремонт соседям снизу.

Людям знакомым с таким явлением как гидроудар в водопроводной системе, не нужно объяснять как это неприятное, но вполне обычное явление рвет по шву металлические и металлопластиковые трубы. Представьте себе на секунду, что будет с гибким заливным шлангом стиральной машины, подключенным напрямую к водопроводной трубе? Его порвет за секунды и уже через 15 минут вашу квартиру и квартиры соседей зальют потоки воды.

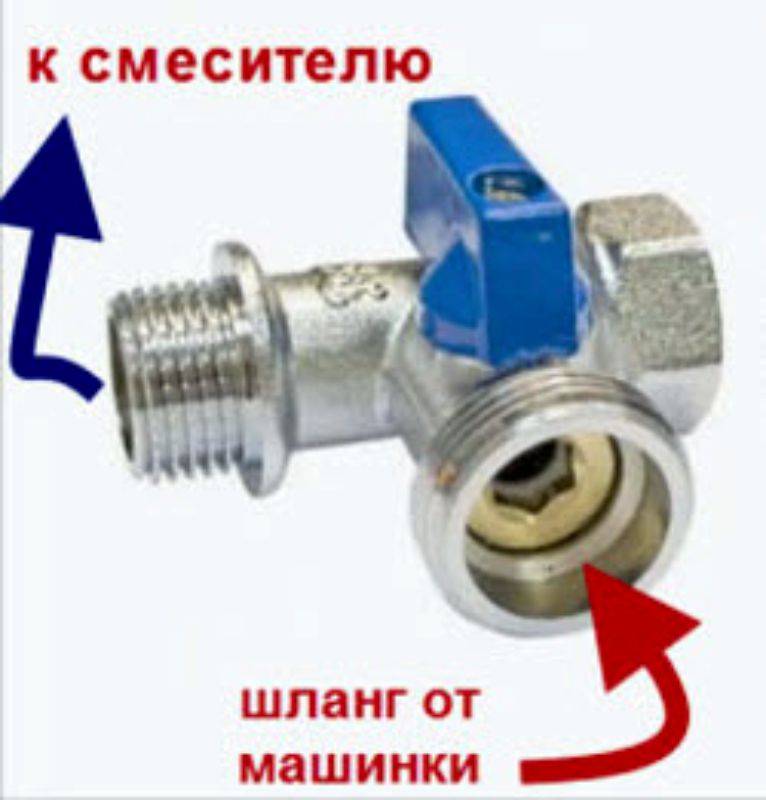

Итак, без крана не обойтись, но почему именно кран-тройник? Подобный кран позволяет подключить к одной врезке в водопроводную трубу сразу два и более бытовых прибора, например стиральную и посудомоечную машину. Обычный проточный кран сделать этого не позволит.

Очень важно при выборе крана обращать внимание на следующие моменты

1. На материал, из которого сделан кран. В свободной продаже имеются краны, изготовленные из латуни, а также из силумина. Последние лучше не брать они прослужат не долго.
2. На конструкцию перекрывающего механизма. Конструкция механизма крана может быть как шаровой, так и многооборотной. Выбирать лучше шаровой кран – он дольше прослужит.
3. На конструкцию вентиля. Вентиль нужен для того, чтобы быстро перекрывать воду, поступающую в машинку. Поэтому ручка вентиля должна быть достаточно большой и удобной, чтобы рука не соскальзывала и не терялись драгоценные секунды в случае ЧП с машинкой.

Обратите внимание! Силуминовые краны изнашиваются примерно в 4 раза быстрее, но стоят они дешевле латунных, поэтому лучше 1 раз переплатить 1,5 у.е. чем потом бороться с последствиями потопа

Какие еще краны, подойдут для стиральной машины?

Если не использовать тройник для подключения стиральной машины, то какие еще краны потенциально подойдут для подключения бытовой техники к водопроводу? В зависимости от положения и количества выводов краны для стиральных машин делятся на: проходные (проточные), краны-тройники, угловые краны.

Проточные краны с двумя выводами. Устанавливаются на отдельную трубу, которая идет от основной трубы водопровода к стиральной машине. Двухотводные краны делят ответвление трубы пополам, отсекая бытовой прибор от коммуникаций.

Кран-тройник. Исходя из названия данного крана у него не два, а три выхода. При этом только один выход можно перекрыть. Два остальных выхода проточные и служат для соединения водопроводной трубы с ее ответвлением. Есть вариант, когда два ответвления имеют краны, а один выход не перекрывается и форма у тройных кранов тоже бывает разной.

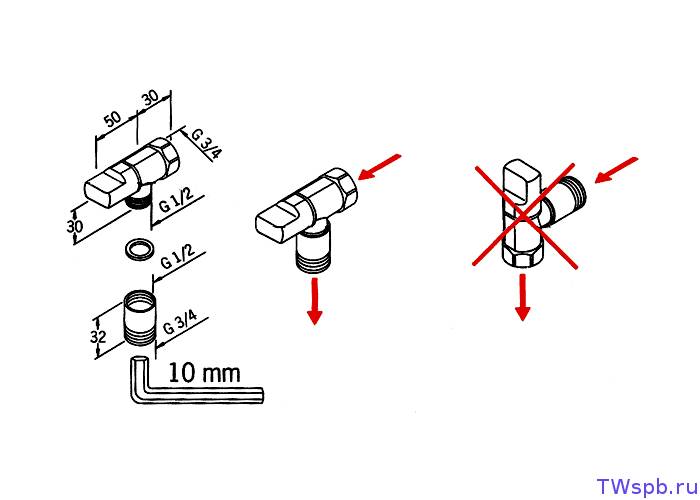

Угловой кран. Это двухотводный кран модифицированной конструкции, позволяющий разделить отводную трубу на две части, при этом повернув ее на 90 0. Довольно удобно, если вы подключаете стиральную машину к водопроводной трубе в стесненном пространстве, где нет возможности поместить прямой отвод. Кроме стиральных машин с помощью такого крана можно подключить к водопроводу бочок унитаза, биде и прочую сантехнику.

Обратите внимание! Производители стиральных машин нередко рекомендуют комплектующие (в том числе и краны) для подключения их бытовых приборов к водопроводным и электрическим сетям. Возможно, следует прислушаться к их рекомендациям

Выбор крана

Виды кранов

Чтобы подвести воду для стиральной машинки, требуется подобрать водопроводный кран. В настоящее время можно приобрести шаровые и многооборотные краны.

Шаровой кран перекрывает воду за счет перемещения шарика, расположенного внутри корпуса крана. Многооборотные краны перекрывают воду за счет пластины.

Специалисты рекомендуют использовать шаровые краны, так как они отличаются:

• простотой конструкции, что приводит к увеличению срока службы изделия;
• высокой герметичностью;
• небольшими размерами, что оптимального подходит для малогабаритных квартир и иных небольших помещений;
• высокой скоростью перекрытия воды в случае наступления чрезвычайных ситуаций.

Далее речь пойдет именно о шаровых кранах. Кран для подключения стиральной машины к водопроводу может быть:

• проходным;
• угловым;
• трехходовым.

Проходной шаровый кран применяется для отсечения определенного устройства от общей водопроводной сети. Таким образом, кран проходной можно использовать, если к прибору подведена отдельная труба.

Проходной кран для подключения одного сантехнического устройства

Конструкция углового крана аналогична проходному фитингу. Главное отличие состоит в том, что угловой кран применяется в местах, где необходимо изменить направление трубопровода на 90º.

Кран для изменения угла водопроводной трубы

Трехходовой кран (или кран-тройник) применяется при необходимости единовременного подключения нескольких устройств. Например, стиральной машины и сливного бачка. При перекрытии крана вода не будет поступать только на одно устройство.

Кран, используемый для подключения нескольких приборов

Каждый вид крана оснащен следующими элементами:

• резьбой, необходимой для установки устройства;
• фиксирующими гайками;
• поворотной ручкой, запирающей и открывающей доступ воды. Ручка крепится к корпусу крана при помощи запорной гайки;
• уплотнительными кольцами.

Устройство проходного шарового крана

Правила выбора устройства

Выбор крана должен основываться на следующих факторах:

материале изготовления. Кран воды для стиральной машины может быть произведен из латуни или силумина;

Латунные краны более долговечны и способны выдерживать большие нагрузки. Однако стоимость таких изделий на порядок выше.

• месте подключения. Если уже установлена разветвленная сеть водопроводных труб, то можно использовать проходной шаровой кран для стиральной машины. При стесненных условиях (в маленьком помещении) рекомендуется применять угловые краны, так как они значительно сокращают пространство, требуемое для подключения. При необходимости присоединения двух устройств одновременно применяются краны-тройники;
• выборе резьбы. Кран может быть с внутренней или внешней резьбой. Подбор устройства осуществляется на основании резьбы, имеющейся на трубопроводе. Если предполагается самостоятельная нарезка резьбы при установке крана в трубу, то этот параметр практически не имеет значения;
• диаметре труб. Диаметр крана должен полностью соответствовать диаметру труб, из которых собран водопровод;
• углу поворота. Нередко случается так, что приобретенный кран закрывается в сторону стены, что мешает его работе. В магазинах можно найти краны, способные открываться в разные стороны.

Как установить кран

Существует несколько способов подключения стиральной машинки к магистрали холодного водоснабжения, в зависимости от которых приобретается различные типы сантехнической арматуры, при проведении операции используются следующие комплектующие и инструмент:

• Разводной, гаечный ключ, отвертка.
• Заливной полимерный шланг, входящий в комплект машины или приобретенное в торговой сети изделие с 10% запасом по длине при больших расстояниях от водорозетки до электротехники.
• Шаровый кран угловой, прямоточной или тройниковой конструкции корпуса.
• Уплотнительные материалы: льноволокно, сантехническая нить, Фум-лента.

Между водорозеткой и смесителем

Один из простых способов подключения стиральной машины — установка винтового (поворотная головка эстетичнее смотрится) крана-тройника в просвет между стеной и водорозеткой на заранее приобретенный в торговой сети комплект патрубков. В один из них встроен трехпроходный кран и через него на смеситель к стиралке подается холодная вода, а другой имеет аналогичную длину и предназначен для подведения горячей воды к смесительному узлу. Метод подключения довольно прост и состоит из следующих операций:

1. Перекрывают холодную и горячую воду, с помощью разводного ключа снимают смеситель с переходных эксцентрических муфт с наружной резьбой.
2. Вкручивают в водорозетки патрубки: с краном в линию подачи холодной воды и гладкостенный удлинительный патрубок в горячую подводку через резьбовое соединение американка, не требующее использования уплотнительной Фум-ленты или льняного волокна.
3. Наверх переходников с наружной резьбой накручивают разводным ключом накидные гайки смесителя без применения дополнительных уплотнителей.

Подключение наливного шланга к смесителю через удлинитель Основным недостатком данного метода подключения является неэстетичный вид конструкции из-за отдаления смесительного узла от стены, также удаленное расположение может вызвать некоторые неудобства при пользовании ванной.

В смесителе

Иногда тройниковый узел, один из отводов которого присоединяют к наливному шлангу, монтируют в самом смесителе, основные варианты его установки: между гусаком и корпусом смесителя или между корпусом и шлангом душевой лейки. Основная трудность при этом — подобрать тройниковый патрубок с краном с подходящей по размерам резьбой, благодаря обилию товара это не слишком сложно, если перед приобретением верно измерить посадочные размеры.

Варианты размещения крана, интегрированного в смеситель

Главный недостаток подобной конструкции — наихудший эстетичный вид из всех вариантов из-за наличия нарушающих симметрию и гармонию деталей в смесительном узле.

На трубопровод от мойки

Один из популярных и распространенных вариантов — подключение тройника к трубе, к которой подсоединяется гибкая подводка мойки. Работа не представляет никаких сложностей даже для домохозяйки при покупке тройникового шарового крана стандартного диаметра. Для его установки:

1. Перекрывают воду и откручивают от водопроводной трубы гибкий шланг подводки холодной воды.
2. Накручивают на трубу тройник с краном, используя резьбовое соединение типа американка.
3. На прямой отвод навинчивают гайку гибкой подводки к смесителю, к боковому патрубку подключают наливной шланг.

Благодаря американке с уплотнительными кольцами при всех соединениях не потребуется использование уплотнительных материалов.

Наливной шланг под мойкой

В водорозетку на стене или трубе

Иногда для подключения наливного шланга в водопроводных полипропиленовых ПП трубах делают специальный отвод с водорозеткой, которую размещают под ванной или замуровывают в стене, размещая водопровод в штробах.

В данной ситуации водорозетка имеет внутреннюю резьбу, в нее с помощью разводного ключа вкручивают проходной или угловой фитинг с краном, используя льняное волокно или уплотнительную Фум-ленту, соединение на стене закрывают декоративной крышкой (диском).

Конструктивное исполнение

Шаровой кран имеет простое устройство, высокую степень водонепроницаемости, малые размеры и удобен в пользовании, основными конструктивными элементами стандартного изделия являются:

• Корпус. Типовая разборная конструкция выполнена из никелированной или хромированной латуни, на входном и выходном патрубке нанесена наружная резьба для подключения к трубопроводу и сантехническим приборам, электротехнике.
• Шар. Сделан из шлифованной и полированной латуни, покрытой сверху хромом, внутри его корпуса сверху проделано прямоугольное углубление, в которое вставляется шток.
• Шток. Представляет собой латунный стержень с установленными на корпусе герметизирующими резиновыми кольцами, к одному из его торцов крепится кран. Вверху имеется отверстие для вкручивания фиксирующего винта или на шкив нанесена резьба для крепления ручки на гайку. Противоположная сторона штока имеет прямоугольное сечение и предназначена для вставки в корпус шарового крана.
• Посадочные и уплотнительные кольца. Седельные кольца, размещенные по обе стороны от шара на входе и выходе проходного канала, обеспечивают герметичность, препятствуя поступлению воды в выходной патрубок при закрытом положении. Резиновое кольцо, одетое на одну из частей корпуса, не дает ему протекать при подсоединении к другой детали.
• Ручка. Поворотная ручка изготавливается в форме бабочки или удлиненного рычага, прикрепляется к штоку винтом или накидной самоконтрящейся гайкой из никелированной стали. Изготавливается из алюминия, никелированной стали, с покрытием полимерами в жидком пластификаторе (пластизоль).

Характеристики и материалы типового вентиля

Предназначение крана для стиральной машины

То, что требуется кран на время использования стиральной машины и его отключение на период простоя, указано в инструкции по применению. В качестве объяснения можно рассмотреть две основные причины:

1. Во-первых, шланг, который является гибким, не рассчитан на то, чтобы удерживать постоянное давление в этой системе. Если произойдет его повышение, оболочка в случае резких скачков может прорваться.
2. Во-вторых, запорный клапан (он же обратный) в системе подачи воды характеризуется конструктивным исполнением, представляющим собой пружину и диск из резины, который, в свою очередь, рассчитан на временную работу в случае заполнения камеры с барабаном водой. Из-за постоянного давления возникает растяжение пружины, а прокладка может лопнуть. Все это, так или иначе, приводит к нарушению функционирования бытовой техники и протечкам.

Также стоит отметить, что отсутствие крана во всей этой системе имеет другие опасности. Например, они заключаются в том, что прорывы чаще всего обнаруживаются в темное время суток, что приводит к увеличению суммы ущерба.

В любом случае кран должен функционировать по принципу «включено-выключено», регулирование водного потока при этом необязательно. Поэтому целесообразнее всего использовать конструкции с низкой стоимостью и повышенной надежностью. Выбор формы корпуса осуществляется в зависимости от удобства подключения доступа к ручке.

Преимущества и недостатки

Плюсов у латунных шаровых изделий множество, минусы у бытовых кранов практически отсутствуют:

• очень компактные габариты;
• надежность;
• долговечность;
• простота конструкции и ремонтопригодность;
• небольшая стоимость;
• хорошая герметичность;
• маленькое гидравлическое сопротивление;
• коррозионная стойкость.

Недостатки при использовании в домашних сантехнических системах практически отсутствуют

Следует только обращать внимание, что при расположении краника с консольной рукоятью вдоль стены для поворота рукояти может не быть места – следует продумать удобное размещение еще на этапе планирования

Монтаж стиральной машины

Подключение машины к водопроводу производится в два этапа:

• первый заключается в установке крана;
• второй – в соединении крана и стиральной машины.

Установка крана

Чтобы установить кран, потребуются:

• разводной ключ;
• фум-лента для придания стыку герметичности. Более редко для герметизации соединения применяется лен;
• проточный фильтр, очищающий воду и предотвращающий загрязнение и поломку стиральной машины;
• лерка для нарезания резьбы.

Если кран устанавливается на пластиковые трубы, то дополнительно потребуется калибратор. Процесс установки крана следующий:

1. на трубе холодного водоснабжения перекрывается подача вода. Кран, прекращающий водоснабжение квартиры должен быть установлен при монтаже системы водоснабжения. Как правило, он устанавливается на стояке или входной трубе;

Устройство, перекрывающее водоснабжение квартиры

1. из труб сливаются все остатки жидкости, так как они могут помещать дальнейшей работе;
2. вырезается участок трубопровода. Для пластиковых труб используются специальные ножницы. Удалить участок металлической трубы можно при помощи болгарки;

Размер вырезаемого участка должен соответствовать длине крана, увеличенной на длину фильтра.

1. на концах труб нарезается резьба нужного диаметра;

Подготовка трубы к резьбовому соединению

первоначально устанавливается фильтр, защищающий машину от примесей, содержащихся в воде; устанавливается кран подачи воды. Если кран монтируется на пластиковые трубы, то перед установкой трубу необходимо расширить при помощи калибратора; гайки затягиваются разводным ключом

При этом рекомендуется обратить внимание на силу фиксации. Перетянутая гайка, так же как и плохо затянутая, могжет привести к образованию утечки воды

Схема монтажа крана для стиральной машины

Все соединения герметизируются при помощи уплотнительных колец, входящих в состав крана (фильтра), и фум-ленты.

Кран под стиральную машину установлен. Можно переходить к непосредственному подключению стиральной машины. Подробнее о самостоятельной установке крана можно узнать, посмотрев видео.

Подключение оборудования к крану

Теперь рассмотрим, как подключить стиральную машину к крану. Для подключения используется наливной шланг, который входит в комплект машины. В зависимости от места установки выбирается длина шланга. Как правило, устройство, входящее в комплект, имеет небольшую длину и выполнено из однослойного материала.

Чтобы шланг прослужил длительное время, рекомендуется приобрести двухслойный шланг с армированием. Длина изделия должна быть равна расстоянию от места крана до стиральной машины плюс 10% для свободного расположения.

Прочный наливной шланг для машинки

Для подсоединения крана потребуются:

• разводной ключ;
• фум-лента.

Схема подключения выглядит так:

1. один конец шланга, имеющий гайку, установленную с изгибом, подсоединяется к специальному отверстию стиральной машины, расположенному с задней стороны корпуса. Гайка с изгибом предназначена для уменьшения расстояния между машинкой и стеной. Перед соединением требуется снять транспортировочную заглушку;

Подключение наливного шланга к стиральной машине

1. второй конец шланга соединяется с краном. Если кран расположен в другом помещении, например в туалете, а устройство в ванной комнате, то для прокладки шланга необходимо проделать отверстие в стене.

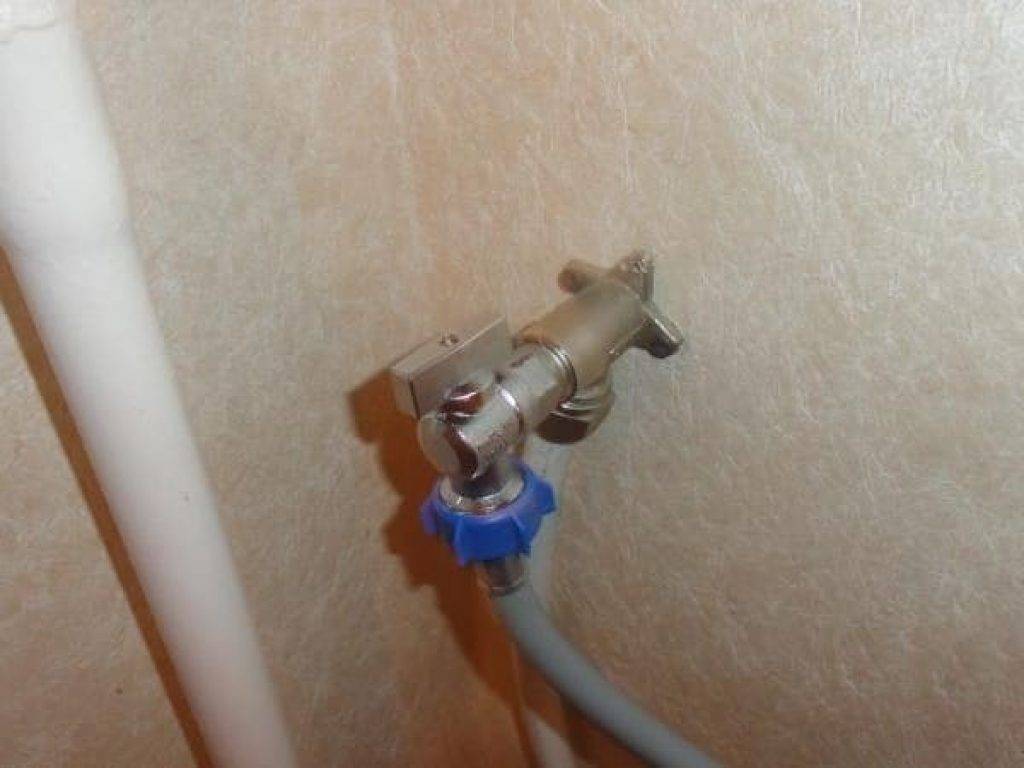

Присоединение наливного шланга к установленному крану

При обустройстве соединений нельзя забывать о дополнительной герметизации стыков. В противном случае образуются протечки.

Перед использованием стиральной машины рекомендуется проверить все соединения на наличие возможных протечек. При обнаружении утечки воды требуется полностью переделать соединение, при необходимости установив дополнительные прокладки.

Подключить машину для стирки белья можно самостоятельно. Для этого потребуется минимальный набор инструментов и небольшое количество знаний. Проведение работы не вызывает затруднений даже у новичка.

Чтобы подключение было произведено корректно, необходима установка специального крана, способного в кратчайшее время отключить машинку от  центральной системы водоснабжения. Выбор и установка крана производится на основании простейших правил и рекомендаций, приведенных в этой статье.

Выбираем запорный кран: основные виды

Сегодня в продаже предлагается большой ассортимент всевозможных вентилей. Их положение, а также количество выводов определяет тип устройства:

Прямой кран с двумя выводами для воды. Отсекает бытовую технику от общей системы коммуникаций. Крепится на отдельную трубу, которая подходит от центрального водопровода к самому агрегату.

Кран-тройник водопроводный. В отличие от двойного, имеет три выхода (что понятно из самого названия). В случае необходимости пользователь может закрыть один выход. Другие два — проточные и используются для соединения основной трубы с ответвлением. Тройники могут быть: разной формы, с перекрытием одного или сразу двух выходов.

Угловой. Используется при установке стиральной машины-автомата в условиях ограниченного пространства (например, в очень маленькой ванной), где нет возможности установить типовой проходной прямой кран. Представляет собой усовершенствованную, хорошо продуманную конструкцию с двумя отводами.

Угловые вентили используются для водообеспечения не только стиралок, но и прочей техники, в том числе сантехники — бачков унитазов, биде и т. п.

Чаще всего производители аппаратов для стирки рекомендуют типы и виды комплектующих, которые следует использовать с устройством. Мастера по установке стиралок советуют прислушиваться к таким рекомендациям.

Особые варианты подключений

Отдельно можно также упомянуть нестандартные виды подсоединений крана. Их часто используют, если нет возможности предпринять традиционное подключение или необычный способ является наиболее удобным.

Вариант #1 — установка крана на смеситель

Подобный вариант встречается на практике, поскольку привлекает пользователей своей простотой и доступностью. Однако вряд ли его можно назвать приемлемым, поскольку подобная схема имеет большое число негативных факторов.

Установленный у смесителя кран для подключения выглядит не слишком эстетично, так как в этом положении разместить дополнительный вентиль достаточно трудно

Такое расположение крана вредно сказывается на состоянии смесителя: последний испытывает повышенный уровень нагрузок, что существенно снижает срок эксплуатации устройства. Кроме того, комбинирование двух приборов усложняет пользование как краном, так и смесителем.

Специалисты считают допустимым применение подобного решения лишь как временного варианта, однако стоит вовремя позаботиться о корректном подсоединении машины.

Модели, оснащенные системой «Аква-стоп» позволяют отказаться от крана для подключения. У таких вариантов на конце наливного шланга устанавливаются магнитные клапаны, препятствующие превышению уровня воды

Стоит особо предостеречь владельцев квартир от установки крана на смесители старого образца. Чтобы подсоединить приспособление в этом случае, придется выполнять сложную процедуру, требующую материальных и временных затрат.

Если необходима именно эта схема подсоединения, желательно одновременно с монтажом крана установить также новый современный смеситель.

Вариант #2 — монтаж на старые трубы

В старых домах водоснабжающая сеть часто бывает выполнена из металла (как правило, из чугуна). В этом случае торцы труб могут быть изъедены коррозией, что усложняет проведение монтажных работ.

Подобную проблему установки крана можно двумя методами:

1. Обработать края труб напильниками. Это позволит выровнять торцы элементов, благодаря чему прокладку шланга можно провести близко к трубе.
2. Установить удлинитель, в один конец которого можно спрятать поврежденные коррозией торцы. С другого края эта деталь монтируется с зафиксированным шлангом с прокладкой.

В любом случае важно убедиться в целостности конструкции и защитить трубы от дальнейшего разрушения, например, покрыв их антикоррозийной краской. Но еще лучше сразу поменять трубы, чтобы подключение остальных устройств не вызывало проблем

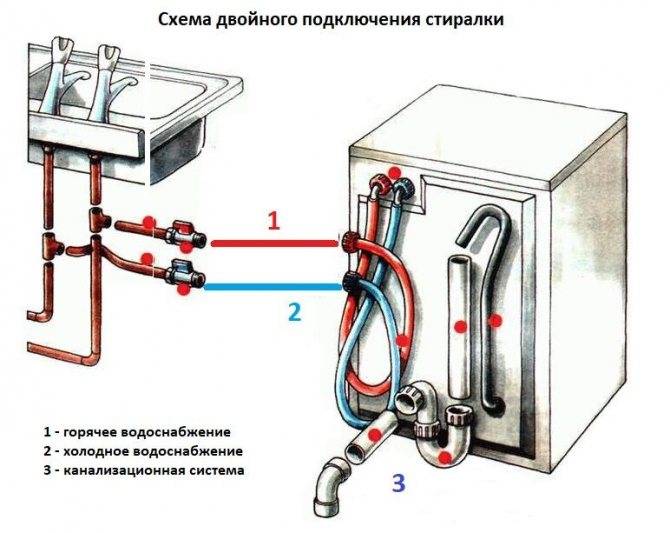

Вариант #3 — двойное подключение стиральной машины

В некоторых моделях стиральных автоматов, чаще всего производства Японии и США, предусмотрена возможность подсоединения одновременно к горячему и холодному водоснабжению.

Двойное подключение стиральной машины в целом аналогично обычному подсоединению при помощи проточного крана, однако эти детали устанавливаются сразу на двух шлангах, протянутых к трубам с холодной и горячей водой

Подобные варианты позволяют значительно снизить затраты электроэнергии, поскольку в них нет необходимости специально подогревать холодную воду, как в обычных агрегатах.

Широкому распространению подобных машинок мешает низкое качество горячей воды: в ней содержится большое количество минеральных примесей, из-за чего не только возрастает риск поломки механизмов, но и падает качество стирки.

Различные схемы монтажа крана

Рассмотрим популярные варианты подключения, которые можно выполнить самостоятельно с применением минимума инструментов и дополнительных деталей.

Установка проточного элемента

Для установки крана этого типа (обычного или тройника) нужно прежде всего перекрыть подачу холодной воды, что можно сделать при помощи крана на стояке. После этого из труб производится слив оставшейся жидкости, которая может помешать при осуществлении дальнейших манипуляций.

Легче всего устанавливать проточный кран на отдельное ответвление трубы. Как правило, в этом случае уже предусмотрена резьбовая втулка, к которой легко можно прикрутить кран с двухотводной системой, соединенной с фильтром. Этот элемент крепится к заливному шлангу.

Произведя все манипуляции, необходимо проверить крепежи на наличие протечек. Если будет заметна вода, следует переделать все соединительные узлы, установив дополнительные прокладки.

Монтаж концевого крана

Если к стиральной машине подведено специальное ответвление водопровода, можно подключить концевой кран, используя тройник (врезной хомут). Эта деталь аккуратно привинчивается к трубе, так чтобы направляющая втулка смотрела наружу. После этого в трубе просверливают отверстия, через которые проводится подсоединение к хомуту или отрезку трубы, где предполагается вмонтировать кран.

На конце трубы нарезается резьба, совпадающая по размеру и типу с нанесенными на тройник бороздками. Наружная резьбы обматывается уплотнителем (ФУМ-лентой) или льном, после чего кран накручивается на наружную трубу.

Ко второму концу крана подсоединяется шланг (приложенный к машине-автомату либо купленный специально). Другой конец шланга устанавливается в специальное отверстие, которое находится с обратной стороны стирального агрегата (с него необходимо снять транспортировочную задвижку).

Собранная конструкция проверяется на наличие протечек. Как правило, угловой конец шланга подключается к стиральному агрегату, тогда как прямой конец подсоединяется к водопроводу. Этот вариант более удобен, поскольку моющее устройство обычно устанавливается рядом со стеной.

Установка крана с врезкой трубы

Более сложным процессом является монтаж крана непосредственно на трубе, поскольку в этом случае придется выполнить вырезку участка.

Для пластиковых элементов конструкции это можно сделать относительно легко, используя специальные ножницы. Значительно больших усилий такая операции потребует, если речь идет о металлическом трубопроводе: в данной ситуации придется применить болгарку.

Для определения величины вырезаемого участка необходимо сложить длину крана и размер фильтра. После этого можно выполнить надрез, а на концах труб нарезать резьбу, совпадающую по параметрам с имеющейся на кране. Следом за этим производится установка фильтра, который будет защищать механизм машинки от примесей, содержащихся в водопроводной воде.

Затем осуществляется установка крана, регулирующего подачу воды. Для этого нужно снять с детали монтажные гайки, которые используются для соединения с трубой. Если установка ведется на конструкцию из полимеров, перед началом манипуляции эту деталь следует расширить при помощи калибратора.

Места стыков фиксируются стягивающими кольцами. Перекрываемый отсек крана соединяется с заливным шлангом агрегата. После этого все гайки затягиваются разводным ключом

Важно обращать внимание на силу фиксации: плохо затянутый или перетянутый болт может нанести огромный вред конструкции, став источником возникновения утечек

Все стыки хорошо герметизируются уплотнительными кольцами, которые входят в комплектацию крана и/или фильтра, а также фум-лентой, льняными волокнами или другими материалами. Заключительный этап – проверка собранной конструкции.

Вывод

Итак, мы узнали, что собой представляют бесконтактные краны и какова инструкция их эксплуатации. Более того, мы рассмотрели преимущества и недостатки, связанные с применением этих устройств. Осталось ответить, насколько оправдана покупка таких смесителей и где они будут актуальны, кроме как в общественном туалете.

Бесконтактные краны в бытовых условиях – это превосходный выбор для обустройства умывальника в ванной. В остальных случаях предпочтение следует отдавать традиционным кранам.

Остались какие-либо вопросы? Больше полезней информации вы сможете найти, посмотрев видео в этой статье.
