Светодиодные трубки ОгоньОК Т8-600
Для эффективной замены устаревших ламп, аналог люминесцентной лампы в 18 Вт. Данные светодиодные лампы имеют стандартный размер и подходят к любым осветительным приборам. Помимо низкого энергопотребления (6,5 Вт) в трубках отсутствует мерцание, поэтому они безопасны для зрения. Лампы изготовлены из ударопрочных безопасных материалов, их нельзя случайно разбить и ими пораниться.
Во включенном состоянии температура трубок всего на несколько градусов превышает температуру окружающей среды, поэтому ими невозможно обжечься. При внезапном перепаде напряжения, трубки продолжат работать. Все перечисленные характеристики позволяют использовать данные лампы в самых разных условиях, даже близких к экстремальным.
Преимущества:
- экономия электроэнергии по сравнению с люминесцентными лампами
- отсутствие вредных для глаз пульсаций
- не нуждается в специальной утилизации
- не бьется
- Не греется, не обжигает
- не содержит ртути и других вредных веществ
- устойчива к перепадам температуры и напряжения.
Технические характеристики:
Схема подключения светодиодных трубок Т8
1 декабря k-igor
Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.
В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.
Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.
Пломбы, защитные голограммы, документы, все в безупречном виде. Дополнительное оборудование: таймеры для автоматического управления счетчиками, автоматы на 63А в корпусе 25А, дополнительные пульты.
NaPulte.com — счетчики с пультом.
Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.
Схема подключения светодиодных трубок Т8
Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).
Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.
Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:
Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп
Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.
В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.
Где купить светодиодную лампу — optogan.by доставит бесплатно. . Лучшие Игровые автоматы онлайн бесплатно и без регистрации.
Простые полезные советы
Устраняем неприятные запахи в помещении: При запахе табака или краски в помещении, помогает следующее действие. Для избавления можно расстелить влажные куски ткани, либо полотенец, либо расставить чашки с поваренной солью, которые впитают испарения быстро.
Чтобы гвозди были под рукой: Иногда мы берем гвозди или шурупы в рот, в карман или просто держим в руке. Гораздо лучше повесить на шею магнит. На нем они будут надежно держаться в любом количестве и руки и рот будут свободными
Привычные люминесцентные линейные (растровые) осветительные приборы, установленные практически во всех учреждениях, учебных заведениях и прочих общественных местах, морально устарели. Они требуют постоянного внимания, мерцают, издают шум и являются источником головной боли во всех смыслах. Кроме того, максимальный срок службы таких светильников, заявленный производителями, находится в пределах 14000-20000 тыс. часов, хотя на практике он гораздо меньше.
Это вынуждает владельцев помещений переходить на светодиодные лампы Т8, которые выпускаются в том же формфакторе и могут быть установлены без замены самих приборов, в старом светильнике. Следует учитывать, что подключение светодиодной лампы Т8 производится по собственной схеме, которую необходимо знать заранее.
Решить вопрос методом подбора вариантов в данном случае не просто невозможно, но и весьма опасно. Рассмотрим эти моменты по порядку.
Преимущества использования светодиодных ламп по сравнению с газосветными
Как заявляет производитель, среднее время работы светодиодной лампы доходит до тридцати тысяч часов, но все-таки это будет зависеть от качества конструкции, а именно микросхемы и внутренних световых элементов.
При любых обстоятельствах, установка светодиодной лампы Т8 с целью замены газосветной лампы, целесообразна по таким причинам:
- На переделку конструкции не придется тратить много времени. Так, для человека знакомого с осветительным оборудованием, подобный процесс покажется простым — потребуется только демонтировать некоторые внутренние элементы, установить перемычку, провода, а затем подключить лампу.
За светодиодными светильниками намного проще ухаживать, достаточно лишь время от времени протирать пыль с поверхности. С люминесцентными конструкциями все намного сложнее, ведь если на поверхность попадет жир (даже от рук), то в этом месте будет отмечаться усиленное нагревание. Со временем это приведет к тому, что лампочка взорвется.
- Использование LED-ламп позволяет сэкономить электроэнергию более чем на 55%, поэтому даже дорогостоящие изделия быстро окупают стоимость.
- Светодиодные лампы служат больше 45000 часов даже при частом включении и выключении.
- Светодиодные трубки не мерцают по сравнению с устаревшими газосветными. Тем самым они не провоцируют усталость глаз. Поэтому такие лампочки рекомендуют устанавливать в учебные учреждения, офисы, рабочие кабинеты.
- Внутри таких лампочек отсутствует ртуть и прочие опасные для жизни человека компоненты. Поэтому после их перегорания не требуется соблюдение особых мер по утилизации. Такие лампочки считаются безопасными с точки зрения экологии.
- Даже не смотря на то, что светодиодные лампы со временем теряют яркость, происходит это не раньше чем через 15000 часов. Это значительно выше, чем в случае с газосветными.
Светодиодные лампы служат дольше аналогов
Стоит отметить, что даже при снижении напряжения в сети до 110 В, светодиодные лампы останутся такими же яркими, как и при 220 В. Еще одним очевидным преимуществом является наличие гарантии от большинства производителей на LED-лампы.
Светодиодные трубки ОгоньОК Т8-600
Для эффективной замены устаревших ламп, аналог люминесцентной лампы в 18 Вт. Данные светодиодные лампы имеют стандартный размер и подходят к любым осветительным приборам. Помимо низкого энергопотребления (6,5 Вт) в трубках отсутствует мерцание, поэтому они безопасны для зрения. Лампы изготовлены из ударопрочных безопасных материалов, их нельзя случайно разбить и ими пораниться.
Во включенном состоянии температура трубок всего на несколько градусов превышает температуру окружающей среды, поэтому ими невозможно обжечься. При внезапном перепаде напряжения, трубки продолжат работать. Все перечисленные характеристики позволяют использовать данные лампы в самых разных условиях, даже близких к экстремальным.
Преимущества:
- экономия электроэнергии по сравнению с люминесцентными лампами
- отсутствие вредных для глаз пульсаций
- не нуждается в специальной утилизации
- не бьется
- Не греется, не обжигает
- не содержит ртути и других вредных веществ
- устойчива к перепадам температуры и напряжения.
Технические характеристики:
Схема подключения светодиодных трубок Т8
1 декабря k-igor
Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.
В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.
Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.
Пломбы, защитные голограммы, документы, все в безупречном виде. Дополнительное оборудование: таймеры для автоматического управления счетчиками, автоматы на 63А в корпусе 25А, дополнительные пульты.
NaPulte.com – счетчики с пультом.
Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.
Схема подключения светодиодных трубок Т8
Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).
Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.
Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:
Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп
Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.
В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.
Где купить светодиодную лампу – optogan.by доставит бесплатно. . Лучшие Игровые автоматы онлайн бесплатно и без регистрации.
Простые полезные советы
Устраняем неприятные запахи в помещении: При запахе табака или краски в помещении, помогает следующее действие. Для избавления можно расстелить влажные куски ткани, либо полотенец, либо расставить чашки с поваренной солью, которые впитают испарения быстро.
Чтобы гвозди были под рукой: Иногда мы берем гвозди или шурупы в рот, в карман или просто держим в руке. Гораздо лучше повесить на шею магнит. На нем они будут надежно держаться в любом количестве и руки и рот будут свободными
Привычные люминесцентные линейные (растровые) осветительные приборы, установленные практически во всех учреждениях, учебных заведениях и прочих общественных местах, морально устарели. Они требуют постоянного внимания, мерцают, издают шум и являются источником головной боли во всех смыслах. Кроме того, максимальный срок службы таких светильников, заявленный производителями, находится в пределах 14000-20000 тыс. часов, хотя на практике он гораздо меньше.
Это вынуждает владельцев помещений переходить на светодиодные лампы Т8, которые выпускаются в том же формфакторе и могут быть установлены без замены самих приборов, в старом светильнике. Следует учитывать, что подключение светодиодной лампы Т8 производится по собственной схеме, которую необходимо знать заранее.
Решить вопрос методом подбора вариантов в данном случае не просто невозможно, но и весьма опасно. Рассмотрим эти моменты по порядку.
Установка в светильник
Рассмотрим вопрос замены ламп люминесцентных светильников и приведем схему подключения светодиодной трубки t8.
Для подключения необходимо с помощью проводов светильника на лампу 220 В подать сетевое напряжение 220 В и при этом не использовать других дополнительных устройств.
Необходимо произвести извлечение стартера из люминесцентного светильника и закоротить дроссель. Это необходимо для подачи нужного напряжения в светодиодной лампе.
В будущем, при желании можно будет вернуть обратно стартер и люминесцентную лампу.
Возможные варианты замены ламп
Как и в случае с лампами 600 мм существуют два типа светодиодных ламп: подключение ламп с переделкой схемы светильника и включаемые на штатные места без переделки схемы светильника.
В первом случае 220 В подается непосредственно на лампы, из схемы светильника исключаются дроссели, стартеры и прочая ПРА. Потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13. Данное подключение требует переделки схемы светильника, а, следовательно, требует дополнительных финансовых затрат на переделку (оплата квалифицированного труда электромонтажника).
Во втором – в схеме светильника остаются все элементы ЭмПРА, потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13 и потребляемой мощности оставшихся в работе элементов ПРА, схема светильника не изменяется, затраты на переделку схемы теоретически отсутствуют
Почему теоретически? Следует обратить внимание, что по ряду причин не в каждом светильнике такие лампы будут работать и Заказчику, в случае принятия решения о самостоятельной замене ламп на светодиодные, следует хорошенько подумать, прежде чем закупать такие лампы в большом количестве для их замены у себя в офисе. Кроме того, на приобретенных нами лампах четко прописано “Not for use with electronic gear» — «Не для использования совместно с ЭПРА»
Вместе с лампой в комплекте идет и свой стартер для LED.
Плюсы и минусы замены люминесцентных ламп на светодиодные
Вариант с заменой люминесцентных ламп на светодиодные лампы без переделки электросхемы светильника: энергоэффективность не самая высокая, поскольку продолжается потребление электроэнергии самим ЭмПРА, однако практически отсутствуют затраты Заказчика на замену. 4х-кратная экономия электроэнергии с момента внедрения – срок окупаемости модернизации составит менее, чем 1 год. Не требует проведения работ квалифицированным персоналом. Требуется самостоятельная оценка технической возможности замены ламп на светодиодные. Снизился общий уровень освещенности приблизительно на 18%.
Вариант с заменой люминесцентных ламп на светодиодные лампы прямого включения: максимальная энергоэффективность достигается за счет повышения затрат на первоначальном этапе за счет работ по переделке электрической схемы светильника. Энергоэффективность в сравнении с первым вариантом выше приблизительно на 8%. Требует проведения работ квалифицированным персоналом. Ориентировочный срок окупаемости – 1,5 года.
Переделка люминесцентного светильника в светодиодный: пошаговая инструкция
Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.
Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.
Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.
Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны
Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.
Шаг пятый: далее останется закрепить провод напрямую.
Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод
Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.
Как заменить люминесцентные лампы т8 на светодиодные
Люминесцентные и светодиодные лампы типа Т8 схожи по своей внешней конструкции. Они имеют одинаковый разъем (цоколь типа G13) и размеры. На первый взгляд может показаться, что для замены ЛЛ на LED достаточно вынуть одну и вставить другую.
Но для исправной работы LED кристаллов нужно внести изменения в схему светильника:
Вариант 1: светодиодная лампа Т8 со встроенным драйвером. Условно принято, что питание поступает с двух сторон
Схема двустороннего питания лампы Т8
Сборка электрической схемы светильника:
Схема изменения люминесцентного светильника для светодиодной лампы (вариант 1)
- Отсоединить/демонтировать стартер от светильника;
- Закоротить или демонтировать дроссель.
Напоминаем! Данная схема будет работать только при условии, что светодиодная лампа будет иметь встроенный драйвер.
Вариант 2: светодиодная лампа Т8 без драйвера. Питание поступает от сети с одной стороны
Схема одностороннего питания
Сборка электрической схемы светильника:

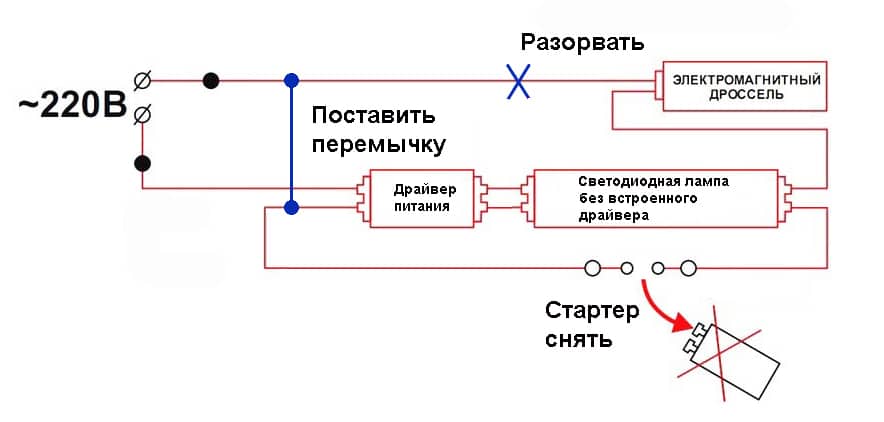

Схема изменения люминесцентного светильника для светодиодной лампы (вариант 2)
- Отсоединить/демонтировать стартер от светильника;
- Разорвать цепь «сеть 220 В – электромагнитный дроссель»;
- Драйвер подключить последовательно к лампе Т8;
- Разорванный от сети 220 В конец подключить к одному из контактов драйвера (на схеме – поставить перемычку), второй контакт – напрямую к сети.
Как работает светодиодная лампа
Источником света в светодиодной лампе является светоизолирующий диод, состоящий из полупроводникового кристалла, имеющего два вывода (катод и анод) и оптической системы. Далее по тексту будет использована аббревиатура СД или LED.
При прохождении электрического тока через полупроводник в прямом направлении, носители заряда (электроны и дырки) осуществляют рекомбинацию. В результате этого происходит оптическое излучение фотонов (из-за перехода электронов на другой энергетический уровень).
Также в лампе находится драйвер (специальная микросхема), который обеспечивает питание светодиода. Радиатор (система охлаждения) собирает и выводит излишнее тепло. Рассеиватель минимизирует потери света.
Схематическое изображение светодиода
Выпускаемые светодиодные лампочки на 220В могут отличаться между собой внешним дизайном, но принцип внутреннего устройства сохраняется для всех моделей.
Излучение света в лампах выполняется светодиодами, число и размеры кристаллов которых может варьироваться в зависимости от мощности и возможностей охлаждения. Их цветовой спектр задается веществом, входящим в структуру каждого кристаллика.
Чтобы добраться до пускового драйвера, необходимо аккуратно снять защитную «юбочку» лампы. Под ней откроется печатная плата либо монтажная сборка из соединенных между собой радиоэлементов.
На входе драйвера расположен диодный мост, подключенный к электрическому цоколю лампы, контактирующему с патроном. Благодаря ему переменное питающее напряжение выпрямляется в постоянное, поступает на плату и через нее подается к светодиодам.
Чтобы лучше рассеять излучаемый поток и защитить кристаллы от прикосновений, а также избежать их контакта с посторонними предметами, снаружи устанавливается рассеивающее защитное стекло (прозрачная пластмассовая колба). Поэтому своим внешним видом они очень напоминают традиционные источники света.
Для вкручивания лампочки в патрон их цоколи выполняют стандартных размеров Е14, Е27, Е40 и т.д. Это позволяет использовать лед лампы в домашней сети, не прибегая к каким либо изменениям в электропроводке.
Описание устройств Electrum 20
Эта лампа Т8 имеет довольно хорошие характеристики. Показатель максимальной частоты устройства равняется 160 кГц. Индуктор применяется импульсного типа. Таким образом, включается устройство довольно быстро. Для офисных помещений модель подходит идеально.
Минимальная допустимая температура данной лампы серии Т8 составляет -15 градусов. Триггер в устройстве применятся с предохранителем. Минимальная частота модели находится на отметке в 12 кГц. Световой поток максимум равняется 320 лм. Параметр потребления электроэнергии составляет 190 Вт. Предельное давление у модели – 210 Па.
Параллельный
Подключение светильников параллельным способом более практично и применяется чаще, чем последовательное. При реализации этого метода все источники света будут выдавать яркость, заявленную производителем. Единственным недостатком можно считать повышенный расход проводника по отношению к предыдущему варианту.
Рекомендуется применять кабель ВВГ нг 2х1,5 или 3х1,5. Эта маркировка означает, что два или три провода сечением 1,5 мм и кабель в целом имеют ПВХ-оболочку. О в маркировке свидетельствует о том, что кабель негорючий. В некоторых случаях применяют кабель с дополнительной маркировкой «Is», означающей отсутствие сильного выделения дыма при воспламенении.
Большинство пожаров возникает из-за некачественной проводки, поэтому на ней не стоит экономить, особенно если дом деревянный.
Для подключения от распределительной коробки через выключатель тянут кабель, который по очереди соединяется к каждому светильнику. После первой лампы провод обрезается и подается к следующей, пока не закончатся все устройства. Такая схема гарантирует работоспособность цепи даже в том случае, если одна из ламп перегорит.
В помещениях, разделенных на несколько функциональных зон, устанавливают две группы светильников. Обычно их подключают к двухклавишному выключателю. Так появляется возможность управлять включением света, давая его там, где планируется активность. В таком случае придется прокладывать кабель отдельно от каждой клавиши на определенную группу ламп. В целом принцип такой схемы ничем не отличается от описания в абзаце выше.
Лучевая схема по своей природе относится к параллельному методу подключения и часто встречается в люстрах. Он подразумевает прокладку питания к каждому светильнику индивидуально. Такой вариант более затратный, так как требует наибольшего количества провода. Чтобы сэкономить, прокладывают кабель в центр комнаты, откуда до каждого светильника будет равное расстояние. Далее к нулю и фазе подключаются одножильные провода, которые тянутся к осветительным приборам.
Важно решить, как будут соединены жилы кабеля с отдельным проводом. Если ламп немного, то можно довольствоваться обычно скруткой
Важно ее надежно обжать пассатижами и сварить воедино. В таком случае соединение выходит неразъемным и требует много времени для реализации. Для более безопасного варианта понадобится приобрести клеммы с нужным количеством выходов. На каждую жилу одевается разъем, и уже от него тянут провода к лампам.
При желании в цепь можно подключить диммеры — устройства, позволяющие управлять яркостью светильников.
Основные преимущества LED
Линейные LED лампы являются инновационным элементом в промышленной, коммерческой и общественной системах организации света вследствие недостаточной информированности населения об основных преимуществах такого вида светотехники.
Ключевые характеристики следующие:
- Подключение к сети номиналом 220 В напрямую без применения балластов и дросселей.
- Низкое энергопотребление, что позволяет существенно экономить.
- Широкий угол рассеивания – до 230°.
- В зависимости от производителя срок службы составляет 50 000-100 000 часов.
- Экологичность диодов не приносит ущерб окружающей среде, утилизация производится вместе с бытовыми отходами.
- Полное отсутствие мерцания.
- Не накаляется в процессе длительной эксплуатации.
Также особенности конструктивного устройства корпуса позволяют добиться устойчивости к влиянию негативных факторов: перепадов температуры, влаги и напряжения, механического воздействия. А за счет высокого коэффициента цветотрансляции и уровня яркости в 120 лм/Вт достигается корректная визуализация окружающих предметов.
Светодиодные устройства обеспечивают равномерное рассеивание потоков света в период всего эксплуатационного срока, без эффекта дребезжащего шума. Такие лампы не выделяют тепло
Устранение эффекта пульсации стало возможным благодаря оснащению специальными элементами – линзами-усилителями и световыми диодами, отвечающими за уплотнение и концентрацию светового потока.
Помимо естественного монохромного холодного и теплого белого тонов освещения, производители предлагают и различные цветовые эффекты (RGB исполнение), которые в большей части применяются в декоративных целях развлекательными заведениями или для подсветки рекламных билбордов.
Основные проблемы, сопровождающие массовое внедрение этой технологии – высокая ценовая категория и отсутствие госконтроля характеристик качества, представленных в магазинах изделий. Порядка 50% светотехнических устройств не соответствуют действующим нормам ГОСТа.
Что такое светодиод
Внешне светоизлучающий диод выглядит как кристалл на металлической основе, покрытый пластиковой линзой. Осветительный элемент состоит из таких частей:
- основа из алюминия или меди;
- полупроводниковый кристалл;
- катод (-) и анод (+);
- слой силикона;
- линза из пластика;
- защитный корпус.
На металлической основе зафиксирован катод и анод. На первом электроде закреплен полупроводниковый чип (кристалл). Контакты имеют проводники, которые подсоединяются к чипу p-n-переходом (электронно-дырочный переход). На этом участке с помощью соединительной проволоки объединяются 2 полупроводника с дырочным и электронным типом проводимости. Сверху конструкция покрыта слоем силикона и пластиковой колбой и помещена в корпус с выводами для подключения к цепи.
