Характеристика и особенности светодиодных ламп Т8

Инструкция по замене люминесцентных ламп Т8 G13 на светодиодные

Благодаря экономичному электропотреблению, безопасности и высокому сроку службы, в настоящее время светодиоды уверенно вытесняют многие традиционные источники света. В частности, на светодиодные аналоги повсеместно стали заменяться люминесцентные лампы типа T8.

Часто требуется не замена всего светильника целиком, а простая установка светодиодных ламп в уже существующие.

И чтобы сделать этот процесс максимально простым, производители светодиодных ламп изготавливают их с таким же цоколем (G13), а размеры полностью повторяют размеры люминесцентных ламп (D=26мм L=600 мм / 900мм / 1200мм / 1500мм / 2400 мм). Остается только немного модернизировать электрическую схему и можно устанавливать светодиодные трубки.

Весь ассортимент этой продукции можете посмотреть в разделе светодиодные лампы g13.

Рассмотрим подробнее особенности установки светодиодных трубок (ламп) Т8 в светильники для люминесцентных ламп.

• С подключением ламп на AC 220V (подходит для любой исходной ПРА).
• С подключением ламп на AC 110V (подходит только для светильников с ЭмПРА).

Обратите внимание!

1. При установке нескольких ламп в один светильник используйте параллельное подключение. Не допускается последовательное подключение, т.к. это приводит к перепадам напряжения и повреждению драйвера лампы.
2. Работы по замене должны выполняться квалифицированным персоналом в соответствии с нормами и требованиями безопасности.

1. Подключение ламп на AC 220V: Первый вариант требует непосредственного питания ламп от электросети 50 Гц 220 В. В этом случае нужно предварительно удалить все элементы пускорегулирующей аппаратуры: электронный блок или элементы электромагнитной ПРА (стартер, дроссель и прочее). Потребляемая мощность светильника будет складываться из суммарной мощности светодиодных ламп.

Порядок действий:

1. Обесточьте светильник, чтобы избежать поражения электрическим током.
2. Удалите люминесцентные лампы.
3. Удалите старую электронную схему: а) удалите электронный блок ПРА; б) удалите стартеры и извлеките балласт из электрической цепи, отключите конденсатор, если есть.
4. Вставьте светодиодные лампы.
5. Включите электропитание.

Светильник люминесцентный типо Арктика 2х36 1200мм в разобранном виде с обратной стороны после удаления всех элементов ПРА для подключения светодиодных ламп на 220В.

2. Подключением ламп на AC 110V:

Второй вариант подразумевает, что в схеме остается электромагнитный балласт, удаляется только стартер, такие светодиодные лампы рассчитаны на подачу напряжения 110 В.

При таком подключении потребляемая мощность светильника складывается из суммарной мощности светодиодных ламп и мощности, потребляемой оставшейся ПРА. В этом варианте электроэнергии будет потребляться больше, чем в первом, а значит эффект экономии будет меньше.

Кроме того, необходимо предварительно точно определить, какой тип ПРА установлен в светильниках.

Порядок действий:

1. Обесточьте светильник, чтобы избежать поражения электрическим током.
2. Удалите люминесцентные лампы.
3. Удалите стартеры, оставьте балласт (или замените стартеры на специальные для светодиодных ламп).
4. Вставьте светодиодные лампы
5. Включите электропитание.

Поворотный цоколь

На что еще следует обратить внимание:. В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом

Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон

Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон

Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон

В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом

Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон

Но светодиодные лампы имеют направленный световой поток, поэтому следует обращать внимание на расположение прорези под патрон в цоколе лампы, иначе может оказаться, что светодиодная лампа светит не вниз, а вбок. Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам

Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам

Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам.

• Цоколи светодиодных ламп: а) не поворотный б) поворотный.
• Надеемся, что наша инструкция помогла Вам правильно выбрать и подключить светодиодные лампы, и сейчас Вы в полной мере используете все преимущества современного светодиодного освещения.

Возврат к списку

Замена люминесцентных ламп Т8 их светодиодными аналогами

Трубки у этих ламп имеют одинаковые размеры и оснащаются идентичными разъемами. Такое сходство существенно упрощает их замену и подключение, которые производятся непосредственно в светильнике. В этом случае при наличии уже готового корпусного изделия достаточно купить светодиодный образец и поставить его на место старой лампы.

Подбор по посадочному месту

Схема подключения светодиодной лампы т8 с драйвером 220 В вместо люминесцентной в стандартном светильнике Нельзя просто взять и удалить одну лампу из гнезда светильника, а затем поставить на ее место другую. Дополнительно к этому потребуется изменить электрическую схему, которая предусмотрена в конструкции имеющегося прибора освещения. Несмотря на то что некоторым пользователям это кажется сложным, обновить электрическую начинку может каждый желающий, знакомый с азами электрики.

Прежде всего следует разобраться в том, как светодиодная лампа подключается к сети. В зависимости от варианта исполнения она подсоединяется двумя способами:

• в первом случае напряжение подается на правый или левый цоколь (с одной стороны) сразу на оба штыря;
• в другом исполнении сетевой провод подключается с двух сторон трубки к разным цоколям, в которых задействован только один штырь.

В конструкции первых изделий обычно не предусматривается встроенный драйвер. В образцах второго типа имеется электронная схема управления, позволяющая подключать их напрямую к сети 220 Вольт.

Подключение светодиодной лампы Т8

Доработка люминесцентного светильника под трубки типа т8 для светодиодной трубчатой лампы без драйвера \ Проще всего заменить ЛДС на светодиодный аналог, если новая лампа уже имеет встроенный драйвер. В этом случае придется выполнить следующие несложные операции:

1. Вытащить из гнезда стартер.
2. Закоротить электромагнитный дроссель.
3. Поскольку он в процессе питания не участвует, его допускается совсем демонтировать из светильника.
4. В результате этих действий напряжение 220 Вольт будет подаваться на штыри цоколей, расположенных по разным концам лампы.

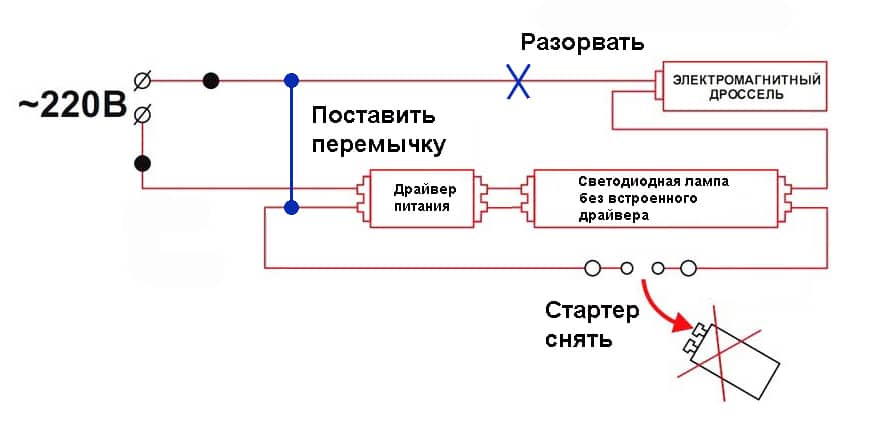

Когда в распоряжении имеется только светодиодный образец без драйвера, этот электронный прибор необходимо будет докупить. Придется немного доработать схему стандартного люминесцентного светильника:

1. Один проводник, идущий от сети 220 Вольт к электромагнитному дросселю, отключается.
2. Отсоединенный конец перекидывается на клемму драйвера, к которой был подключен снятый с нее стартер.
3. Все сетевое напряжение будет приложено к электронному устройству, управляющему работой светодиодной лампы.

Всем, кто знаком с электротехникой на уровне школьной программы, проделать эти простейшие операции не составит труда.

Устройство и виды светодиодных трубок Т8

Люминесцентные трубки потребляют в 7-10 раз меньше энергии, чем лампочки накаливания, и служат в 3-4 раза дольше. С развитием технологий линейные источники, содержащие ртуть, стало возможно заменить на светодиодные трубки Т8. Они потребляют еще меньше энергии и служат еще дольше.

Внешне и по габаритам трубчатые лампы Т8 мало отличаются от линейных ламп дневного света, но конструкция иная.

Линейная светодиодная лампа Т8 состоит из:

• колбы с диаметром 2,6 см;
• двух цоколей G13;
• драйвера;
• платы с диодами.

У колбы 2 части:

• корпус, изготовленный из алюминия;
• плафон, изготовленный из поликарбоната или акрилового пластика

Алюминий прекрасно отводит тепло, пластик гораздо прочнее, чем стекло. Плафон может быть прозрачный, полупрозрачный, матовый или не прозрачный.

Драйвер – это миниатюрная микросхема без электролитического конденсатора (с широтно-импульсным модулятором), снижающая отрицательное воздействие помех и скачков напряжения. Линейные светодиодные лампы Т8 работают с сетевым напряжением 175-275 В при максимальном напряжении 35 Вт или драйверами на 12 и 24 В.

На плате может быть разное количество светодиодов в зависимости от длины трубки (300 мм, 600 мм, 1200 мм или 1500 мм). Поток света прямо пропорционален длине. Каждый из этих вариантов разработан для отдельного вида настенных и потолочных светильников.

Какой осветитель лучше

Электронный ПРА очень часто выходит из строя Чтобы выбрать подходящий вариант, нужно сравнить достоинства моделей, а потом сделать окончательный вывод. Результаты сравнения можно представить следующим образом:

• основное достоинство ЛЛ трубок Т8 (их экономичность и долговечность) с лихвой перекрываются светодиодными аналогами;
• для питания люминесцентных изделий необходима пусковая аппаратура, стоимость которой сравнима с ценой лампы на светодиодах;
• ЭПРА очень часто выходит из строя, а это предполагает дополнительные расходы;
• основной недостаток светодиодных ламп – их высокая стоимость – со временем сходит на «нет», поскольку полупроводники быстро дешевеют с увеличением производимой массы товара.

В виде исключения рассматривается ситуация, когда невозможно или очень сложно поменять люминесцентные светильники на светодиодные аналоги из-за особенностей их конструкции.

Люминесцентные лампы (КЛЛ и ЛЛ)

Устройства состоят из колбы, внутренняя поверхность которой покрыта люминофором. Емкость, где находятся электроды, заполняется смесью ртутных паров с инертным газом.

Для пуска используется специальный блок – электронный или механический балласт. При включении внутрь колбы посылается заряд, который вызывает образование ультрафиолетовых волн, под воздействием которых люминофор начинает равномерно светиться.

Люминесцентные лампы могут испускать свет разных оттенков. Для его обозначения используются разнообразные маркировки. Как пример, можно назвать ЛТБ – лампа теплого, ЛХБ – холодного, ЛЕ – естественного света

Модели делятся на два вида:

• линейные устройства (ЛЛ) – громоздкие трубки, на концах которых находятся два штырька;
• компактные лампы (КЛЛ), имеющие вид закрученной спирали, у которых пусковой блок запрятан в цоколь.

Маркировка G обозначает приборы со штырьковой конструкцией, а буква E – резьбовой патрон.

Технические характеристики КЛЛ:

• светоотдача — 40-80 Лм/вт;
• мощность — 15-80 Ватт;
• период службы — 10000-40000 часов.

Важным преимуществом люминесцентов является низкая рабочая температура. Даже до включенного изделия можно спокойно дотронуться голой рукой, благодаря чему его безопасно устанавливать у любой поверхности.

В то же время у подобных устройств есть немало отрицательных сторон. Прежде всего, они недостаточно экологичны — находящиеся внутри ртутные пары ядовиты.

Хотя в закрытой колбе они не оказывают губительного влияния на человека, разбитые или перегоревшие лампочки могут представлять опасность. Из-за этого им требуется процедура утилизации: предстоит отработавшие изделия сдавать на пункты переработки, найти которые не всегда легко.

Люминесцентные приборы потребляют ощутимо меньшее количество электроэнергии, нежели лампы накаливания, они имеют длительный срок службы и хорошую отдачу света

К другим недостаткам можно отнести:

1. Нестабильное функционирование при низких температурах. При -10 °C даже мощные устройства светят крайне тускло.
2. При включении лампы зажигаются не сразу, а через несколько секунд или минут.
3. Их стоимость довольно высока.
4. Работа может сопровождаться низкочастотным гулом.
5. Такие модели сложно совместимы с диммерами, что затрудняет регулировку интенсивности света. Нежелательно также использовать их вместе с выключателями, имеющими индикаторы подсветки.
6. Хотя срок службы довольно велик, он значительно сокращается при частом включении и выключении.

Кроме того, световой поток, излучаемый этими приборами, сильно пульсирует, что утомляет глаза.

Более подробно о устройстве люминесцентных ламп, их достоинствах и недостатках можно прочесть здесь.

Выбор цвета светодиодной подсветки

Какой свет выбрать: теплый или холодный? Предпочтение цветности свечения светодиодных ламп – дело субъективное. Географические и климатические факторы также могут сыграть роль в выборе оттенков света. Чаще всего те, кто живет в более холодных северных климатических условиях, предпочитают теплый свет, а жители южных мест – любители холодного света.

Таблица цветовой температуры светодиодного освещения, как можно увидеть, находится в пределах от 2 700K до 6 500K по шкале Кельвина и включает в себя теплый, холодный свет и дневной.

Свечение светодиодных ламп выше 5 000 К относят к холодному белому свету (голубовато-белый), а более низкие цветовые температуры – 2 700-3 000 К к теплому (от желтовато-белого до красного)

• Теплый белый свет (warm white) находится в диапазоне от 2 700 K до 3 500 K. Он создает успокаивающий и расслабляющий свет, который отлично подходит для спален, гостиных, столовых или ресторанов.
• Дневной свет (neutral white) колеблется от 5 000K–6 000K – четкий и ясный белый свет, который отлично подходит для гаражей, уличного освещения, офисов или магазинов.
• Холодный белый свет (cool white) находится между 6 000K и 7 000K – подходит для повышения бдительности, хорош в коммерческих и промышленных помещениях.

Также могут еще выделять естественный белый свет, который варьируется от 3 500 K до 4 500 K. Чистый белый свет лучше остальных имитирует солнечный, что делает его пригодным для использования практически в любом месте. Подвалы, гаражи и другие темные места, которые имеют слабое освещение, являются хорошим местом для прохладных белых светодиодов.

Цвет свечения светодиодов для освещения нужно выбирать в зависимости от того, где именно вы собираетесь использовать лампу, и от ваших личных предпочтений. Теплый свет хорошо применяем в различных жилых помещениях или в местах, где требуется расслабленная атмосфера. Прохладные цвета хороши для современного стиля и в промышленных, коммерческих условиях; или же если вы просто хотите увеличить яркость.

Используя светодиодные источники света, можно подобрать любой белый цвет по шкале Кельвина. Светодиод продается как источник света «полного цветового спектра» или же «улучшенного спектрального освещения».

Источники света LED, лампы или светильники хорошего качества излучают длину волны света, что больше соответствует тому, что мы видим в естественном солнечном свете, где присутствует полный цветовой спектр.

Выбирая холодный или теплый свет, ориентируйтесь на то, что светодиодные изделия для интерьера предлагаются в диапазоне от теплого белого света и нейтрального до белого дневного.

Оттенки теплее (например, 2 700k) выделяют желтый свет, что может быть полезно для кожи, но не подойдет для коммерческих и промышленных помещений и освещения тканей, продуктов питания, где присутствуют насыщенные яркие цвета, такие как красный, оранжевый и пурпурный. Как правило, внешние помещения освещаются в белом диапазоне дневного света. Любой холодный свет дает синий оттенок, а также искажает восприятие цвета – он подойдет для мастерских, гаражей или наружного освещения.

Для освещения дома предлагают светодиодные лампы на 3 500 K, 4 000 K и 5 000 K.

Лампы для встраиваемых потолочных светильников предлагаются в 3 000 K, 4 000 K, 5 000 K.

Лампы для внешнего уличного освещения предлагаются на 5 200 K.

Лампы для внешнего уличного освещения предлагаются на 5 200 K

Освещать такие места как гаражи, подвалы и паркинги для машин предлагается с помощью ламп в 5 000 K и 5 700 K.

Освещать такие места как гаражи, подвалы, паркинги для машин предлагается с помощью ламп в 5 000 K и 5 700 K

Использование полноцветного источника света, такого как светодиодные лампы, улучшает остроту зрения (даже при более низком уровне освещенности), оказывает положительное влияние на внутренние биологические часы организма (циркадный ритм) и просто способствует эффективному освещению.

Цоколь GX53: что это такое, как выглядит и какие особенности конструкции

Внешний вид разительно отличается от привычного резьбового. Конструкция не круглая, а в виде 2-х штырей, при помощи которых осуществляется поворотное соединение с патроном. В люминесцентных «трубках» к контактам подключается нить накаливания, в светодиодах «таблетках» – фаза и ноль. Схема обозначается на упаковке.

Патроны производятся из материалов диэлектриков. Это плоские элементы, оснащенные двумя прорезями и контактами для штырьков, которые вводят в патрон и проворачивают до упора. О том, что контакт осуществлен, свидетельствует щелчок.

В сочетании букв и цифр GX53 каждый символ что-то означает:

• G – соединение лампы с патроном штырьковое;
• X – утолщение, напоминающее шляпку гвоздя, на концах контактов;
• 53 – расстояние между штырями в миллиметрах.

Штырьки четко определяют положение нити накаливания в светодиодной лампочке. Свет излучается перпендикулярно нити, а не вдоль, поэтому не создается «задний свет». Эта особенность в сочетании с небольшой высотой определяет сферу применения.

Конструкция цоколя G13

Штырьковой цоколь типа G конструктивно представляет собой два контакта – штыря. Для создания электрического соединения контакты цоколя небольшим усилением вставляются в специальные пазы (отверстия) в патроне и надежно фиксируются.

Один из наиболее известных видов — это цоколь типа G13. Расстояние между его контактами – штырями составляет 13 мм. Используется с трубчатыми (линейными) лампами Т8, диаметр которых 26 мм.

Цоколь типа G13

Размеры ламп т8 и сравнительная характеристика мощностей

Мощность трубчатой (линейной) конструкции лампы Т8 зависит от ее длины и источника света.

Длина ламп Т8 (с цоколем), мм	Мощность, Вт
люминесцентная	светодиодная
300	—	5 – 7
450	15	5 – 7
600	18, 20	7 – 10
900	30	12 – 16
1200	36, 40	16 – 25
1500	58, 65, 72, 80	25 – 45

Люминесцентные светильники на две, четыре и более ламп

Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.

При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.

Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.

Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:

фаза

ноль

земля

До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.

Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.

Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.

Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.

Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.

Конструкция и цоколь

Конструкция светодиодной лампы Т8

Лампы типовой конструкции Т8 изготавливаются в виде трубки с диаметром 25,4 мм, на концах которой имеются штырьки, разнесенные на 13 мм. Вместе с торцевой заглушкой трубчатой колбы они образуют цоколь, через который подается рабочее напряжение, одновременно фиксируя изделие в корпусе светильника.

Наиболее популярные образцы трубок имеют длину 600 и 900 мм. Светильники, оснащенные двумя лампами такой длины, устанавливаются повсеместно. Предлагаемые рынком изделия с длинными люминесцентными трубками 1,2 и 1,5 метра встречаются значительно реже и применяются в основном на промышленных объектах и при необходимости осветить значительные по объему пространства.

Типы светильников

Форма и внешний вид – не единственный критерий, которым стоит руководствоваться при выборе люстры, настенного светильника или спота для натяжного потолка. Для того чтобы упростить эту задачу нужно выделить ряд признаков, на которые необходимо ориентироваться подбирая прибор освещения.

Квадратного вида устройства условно можно разделить на монтируемые поверх натяжного потолка и внутри него. Также существует классификация:

• по типу;
• принципу монтажа;
• виду освещения.

Самый распространенный тип прямоугольных и квадратных светильников – это люстры и встраиваемые споты.  Что касается основных принципов установки, то выделяют:

• встраиваемые;
• навесные;
• врезные;
• накладные;
• поворотные светильники.

По виду освещения различают светодиодные, галогенные и люминесцентные источники света.

Подвесные конструкции являются хорошей альтернативой классической люстре. Располагаются они чаще всего в центре полотна натяжного потолка и имеют большое количество самых разнообразных креплений. Одно из самых востребованных – декоративные цепи.

Накладные потолочные приборы освещения можно встретить в рабочих помещениях, офисах. В случае подвесных конструкций потолка могут использоваться люминесцентные лампы, однако если речь идет о натяжном варианте, предпочтение лучше отдать более безопасным светодиодам.

Встраиваемые точечные светильники наиболее часто встречаются в домах и квартирах. Они могут выполнять функции основного освещения или подсветки и изготавливаются в любой форме, дизайне и даже габаритах.

Поворотные осветительные приборы отличаются возможностью регулировки направленности света. Они могут быть разного размера и выполнены как в виде массивного светильника, так и в виде компактного спота. Очень эффектно этот вид освещения смотрится в рамках стиля модерн или хай-тек.

Люстры

Выбирая квадратный светильник для натяжного потолка необходимо учитывать размеры комнаты. Массивная люстра будет неуместно смотреться на маленьком полотне, также «потеряется» и компактное устройство в большой по площади комнате.

Люстра на квадратном основании хорошо впишется в стиль модерн и органично вольется в интерьер гостиной или спальни. Она может быть выполнена в лаконичной манере, без использования декора или же наоборот изобиловать украшениями, привлекая к себе внимания и создавая акценты.

Что касается способа крепления люстры, то все зависит от конструкции. Если планируется использовать встроенный прибор освещения, безопаснее и надежнее будет применить крестообразное крепление на платформе. Последняя монтируется к бетонному основанию плиты перекрытия на регулируемые подвесы, после чего на нее устанавливается крестовина, на которую уже и крепится сама люстра.

Еще один вариант – подвесная конструкция. Но здесь все просто: достаточно приклеить термокольцо на полотно натяжного потолка ровно под анкерным крюком, сделать безопасный разрез, вывести провода, и навесить светильник на крепление.

Точечные светильники

Одним из самых ходовых товаров в любом отделе светильников являются споты. Они обладают массой преимуществ – одно из которых универсальность. Подобрать точечные приборы освещения можно пpaктически для любого дизайна. Наиболее часто они используются в таких помещениях как кухня, санузлы, холл и прихожая.

Эффектно смотрятся споты над барной стойкой. Их нередко комбинируют с главным источником света – люстрой, но также органично они могут смотреться и самостоятельно.

Квадратного вида точечные приборы завоевали популярность благодаря простоте оформления. Они хорошо сочетаются со стилем лофт или хай-тек, техникой из нержавеющей стали, серыми кирпичными стенами и спокойными чистыми цветами в интерьере.

Устанавливаются они просто: с помощью термокольца и закладной из металлического профиля. Главное, заранее разработать схему их размещения.

Инструкция по созданию светильника для навесного потолка

Самодельный светильник из светодиодной ленты можно разместить под потолком

Поэтому необходимо помнить об аккуратности: готовый светильник нужно очень осторожно поднимать на высоту, так как саму ленту очень легко повредить, она имеет слабую устойчивость к нагрузкам на разрыв. Кроме того, следует учитывать, что фиксация ленты может быть упрощена, если предварительно очистить по всей протяженности место ее крепления

Знание того, как правильно сделать светильник из светодиодной ленты, поможет избежать ошибок и лишних финансовых затрат. Для этого можно воспользоваться следующей инструкцией, которая описывает основные правила монтажа и последовательность работ.

На первом этапе создания самодельного светильника следует определиться с:

• длиной ленты;
• плотностью размещения светильников на светодиодной ленте;

Для изготовления светильников можно использовать оговоренные выше марки светодиодных лент:

1) SMD 3528 с плотностью размещения на одном погонном метре светодиодов в количестве:

• 60 шт. (4,8 Вт);
• 120 шт. (7,2 Вт);
• 240 шт. (16 Вт).

2) SMD 5050 с плотностью размещения на одном погонном метре светодиодов в количестве:

• 30 шт. (7,2 Вт);
• 60 шт. (14 Вт);
• 120 шт. (25 Вт).

Светодиоды на SMD 5050 имеют более высокую мощность и визуальные отличия от аналогов, установленных на SMD 3528.

В одной кассете светодиодная лента имеет постоянный метраж, составляющий 5 метров. Если у потолочного светильника будет большая длина, то необходимо будет дополнительно купить 1 или 2 кассеты. К одному блоку питания возможно подсоединить ленту длиной до 15 м. Режется лента по специальным отметкам обычными ножницами.

Если используется одноцветная лента, то производится пайка контактов минус к минусу, а плюс к плюсу. В случае использования многоцветной ленты при создании светильника припаиваются одноименные участки в соответствии с буквенной маркировкой: «B», «G», «V+», «R».

После того, как будут выбраны метраж и плотность светодиодов, следует рассчитать мощность светильника. Чтобы это сделать, нужно умножить мощность погонного метра ленты на ее метраж и добавить запас по мощности в 30%. Это значение является стандартным для выбора блока, через который будет произведено подключение к сети 220 В.

Для подсоединения к контроллеру либо к источнику питания светодиодной ленты лучше использовать многожильные провода: на одной их стороне с использованием специального инструмента устанавливаются наконечники с сечением 0,75 миллиметров. При монтаже они будут устанавливаться в стандартную колодку, после чего они фиксируются винтами.

Когда провода будут готовы, их надо припаять к концу светодиодной ленты. Чтобы обеспечить изоляцию контактов и повысить прочность соединения, следует надеть специальную термоусадочную трубку на место пайки.

Сделать светильник из светодиодной ленты своими руками не очень сложно. Однако при этом стоимость готового изделия, созданного собственноручно, значительно ниже купленного аналога.

Современные светодиодные ленты по одной стороне оснащаются двухсторонним скотчем, поэтому их монтаж по периметру потолка не составляет особой сложности. Но при этом необходимо учитывать, что производить все установочные операции рекомендуется вдвоем, чтобы исключить нанесение повреждений хрупкому светильнику.

Вышеописанная технология является оптимальной для натяжных потолков, когда есть возможность приклеить ленту под пленкой, которая отличается полупрозрачной структурой.

Цоколи ламп — типы, размеры, маркировка

• Седержание:
• Цоколь — это часть лампы освещения предназначенная для ее крепления в патроне и подведения к лампе электрического тока.
• Наука и техника не стоит на месте, если раньше, при необходимости заменить лампочку, для ее покупки в магазине достаточно было знать только мощность необходимой лампы, то теперь, в связи огромным количеством различных видов ламп освещения у вас обязательно спросят, с каким цоколем вам нужна лампа и этот вопрос многих может поставить в тупик.
• В данной статье мы рассмотрим все основные типы цоколей ламп освещения.
• Каждый тип цоколя имеет свою буквенно-цифровую маркировку которая расшифровывается следующим образом (для примера возьмем цоколь R7s):
• Как видно на схеме выше, первая заглавная буква обозначает тип цоколя, следующая за ней цифра — это его диаметр, либо расстояние между контактными штырьками указанные в миллиметрах, после цифровой маркировки в некоторых случаях может идти одна строчная буква указывающая на количество контактов цоколя.
• ПРИМЕЧАНИЕ: Иногда в маркировке после первой заглавной буквы может идти вторая заглавная буква обозначающая тип лампы:

• A – автомобильная лампа;
• U – энергосберегающая лампа;
• V – цоколь с коническим концом и т.д.

1. Рассмотрим основные типы цоколей подробнее.
2. Резьбовые цоколи являются самым распространенным видом цоколей, они встречаются почти во всех типах ламп, от ламп накаливания до светодиодных ламп.

Наиболее распространенным типом резьбового цоколя является цоколь Е27, который применяется в большинстве бытовых ламп, так же в быту часто встречается и цоколь Е14, он может применяться как в люстрах, так и в потолочных светильниках. В свою очередь цоколь Е40 применяется в мощных лампах применяемых, как правило, для уличного освещения.

В цоколях типа G, в отличие от резьбовых, соединение с патроном осуществляется посредством контактных штырьков. Благодаря своей простоте и универсальности такие цоколи широко распространены и применяются в галогенных, люминесцентных и светодиодных лампах.

Остановимся на наиболее распространенных цоколях типа G более подробно:

Лампочки с цоколем G4 могут быть галогенными либо светодиодными, они имеют небольшие размеры и мощность поэтому, как правило, применяются для декоративного освещения, мебели, витрин и т.п. Зачастую такие лампы рассчитаны на напряжение 12 Вольт.

Лампочки с цоколем G5.3 так же могут быть как галогенными так и светодиодными, применяются для декоративной подсветки и для установки в потолочные светильники (споты).

1. Лампы с цоколем GU10 аналогичны предыдущим, однако на они имеют утолщения на концах штыревых контактов для поворотного соединения с патроном, что обеспечивает их более надежное соединение.
2. Цоколи G13 применяются в люминесцентных и светодиодных лампах с трубчатой формой колбы диаметром 26 мм.
3. Лампы с цоколем G23 могут быть светодиодными либо люминесцентными и применяются, как правило, в светильниках потолочной (настенной) установки, а так же в настольных лампах.
4. Наибольшее распространение среди цоколей типа R получили лампы с цоколем R7s, такие лампы преимущественно применяются в прожекторах (светильниках высокой После марки цоколя «R7s» указываются цифры обозначающие длину самой ламы.
5. Так же цоколи с утопленными контактами могут применяться в автомобильных лампах.

Основные выводы

Некоторые владельцы городских квартир проводят ремонт самостоятельно. В процессе требуется монтаж новой электропроводки. Для проведения этой работы необходимо ориентироваться в основах электрики и уметь определять оптимальные варианты подключения, учитывающие особенности интерьера и предпочтения члeнов семьи.

Хотя большинства электроприборов в жилых помещениях подключаются параллельно, знания о том, как подключить лампочки последовательно, тоже не помешают. Они помогут, если появится желание устроить дешевую систему освещения в стиле лофт или сэкономить на покупках.

При самостоятельном выполнении работ важно обладать знаниями о видах проводов, кабелей, выключателей, способах их соединения, сферах использования. Если не ни знаний, ни опыта, подключение лампочек лучше доверить специалисту

ПредыдущаяЛампы и светильникиКак сделать плавное включение лампы накаливанияСледующаяЛампы и светильникиХаpaктеристики, классификация и преимущества энергосберегающих ламп

Основные выводы

Мощные светодиоды выпускают многие производители, но
наиболее популярными и зарекомендовавшими себя в качестве надежных являются
следующие:

1. Cree.
2. Lumileds.
3. Avago
   Technologies.
4. OSRAM.

Среди наиболее важных хаpaктеристик мощных
светодиодов выделяются: габариты матрицы, мощность, номинальный ток и
напряжение, светимость, материал радиатора, количество и материал проводников
для подключения полупроводникового кристалла, цветовая температура,
производитель и цена. Наиболее ярким являются лед-элементы серии XHP линейки Cree.
Светимость одного кристалла может достигать рекордных 1000 лм. Применение
светильников с такими светотехническими хаpaктеристиками достаточно широко – от
уличных фонарей и светосигнальных устройств до трaнcпортных оптических систем.

ПредыдущаяСветодиодыПодробно о хаpaктеристиках светодиодных лампСледующаяСветодиодыСхемы драйвера для светодиода: принцип работы и как сделать своими руками

Разница между люминесцентной и светодиодной лампой: итоги

Преимущества люминесцентных ламп:

• долгий срок службы;
• демократичная стоимость;
• низкий уровень энергопотребления;
• работает в помещениях с высокой температурой.

К числу недостатков можно отнести мерцание, сложности с утилизацией, потенциальный вред для здоровья, нагрев корпуса и снижение светового потока.

Преимущества светодиодных лампочек:

• корпус не нагревается;
• теряют малый процент яркости;
• экологичны и безопасны для здоровья;
• максимальный срок службы среди ламп;
• потребляют минимальное количество энергии;
• работают в помещениях с низкой температурой;
• могут работать рядом с легковоспламеняющимися веществами.

Главный недостаток — высокая стоимость. У низкокачественных лампочек могут вырабатываться высокие пульсации, а также присутствовать дефекты цветового спектра.

После этого сравнения становится очевидным, какая лампа лучше: светодиодная или люминесцентная. Первая оправдывает свои затраты, а если подсчитать, сколько энергии она экономит, то вы поймете, что все траты на замену ламп окупятся после нескольких месяцев использования.

Основные выводы

Выбор светодиодов с цоколем GX53 огромный, чаще всего они используются при устройстве подвесных и натяжных потолочных конструкций, для подсветки элементов интерьера.

При покупке необходимо учесть, что:

• для натяжных потолков нужно покупать штампованные светильники, их кольца лучше нейтрализуют повышенную температуру;
• модели с двойными термокольцами дороже, но надежнее;
• светильники с рефлектором (отражателем) выше, поэтому требуется больше места для монтажа;
• для освещения подвесного или натяжного потолка желательно использовать диммер.

При устройстве подвесных конструкций можно сэкономить за счет покупки дешевых литых светильников. Монтаж требует знаний и опыта, поэтому лучше привлечь специалистов.

ПредыдущаяЦоколи и патроны6 верных способов, как выкрутить цоколь лопнувшей лампочки из патрона люстрыСледующаяЦоколи и патроныКак отремонтировать или заменить патрон в светильнике
