Монтаж системы капельного полива и расчет расхода воды
Начинать следует с составления плана поливаемого участка (огорода). Затем рассчитывают, сколько воды в стуки потребуется для капельного полива той или иной площади. После чего составляют схему равномерного распределения трубок или лент между насаждениями.
Правильный расчет системы полива, созданной своими руками, учитывает свойства почвы, время и график полива, распределение точек водоразбора – лент или трубок. Воду можно брать даже из близлежащего водоема, но, если вод подается грязной, то лучше на входе установить хотя бы фильтр грубой очистки.
Инструменты и материалы для создания капельного орошения

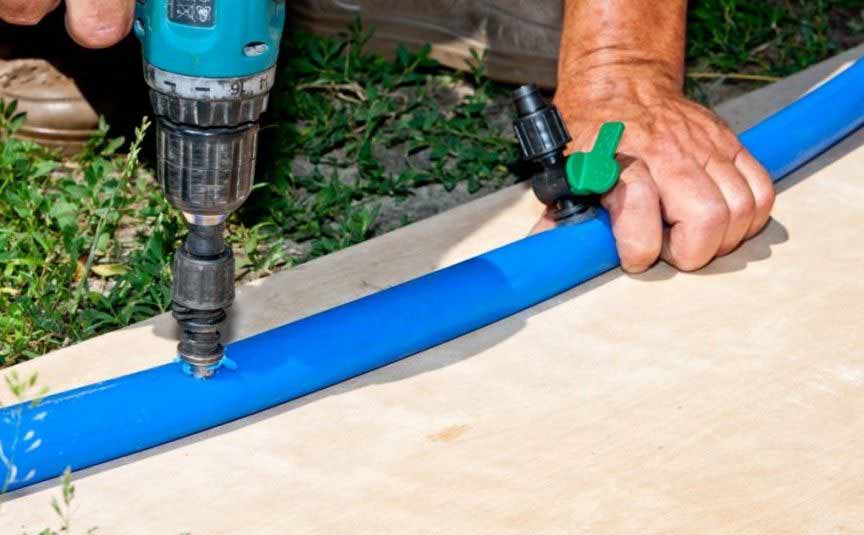

Понадобится электродрель или шуруповерт. Диаметр основной подающей трубы влияет на диаметр сверла: для трубы Ø 32 мм, в которую необходимо врезать вентиль со штуцером (крепится через резиновую или силиконовую прокладку) понадобится сверло Ø 14 мм. Если трубопроводы из полипропилена имеют Ø 25 мм, то используйте сверло Ø 10 мм. Лучше пользоваться сверлами по дереву – выступающий на конце шип не позволит сверлу уйти из центра намеченного отверстия.
Порядок монтажа
Сборка системы капельного орошения начинается с того, что соединение полипропиленовых труб и резервуара для хранения воды проверяется на герметичность. Емкость резервуара зависит от площади насаждений, необходимости полива (разные растения потребляют разное количество влаги), схемы разводки труб и лент. Кому-то хватит металлической двухсотлитровой бочки, а кому-то и еврокуба будет мало. В любом случае, нужно иметь возможность в любой момент времени пополнять запасы воды в баке. Емкость устанавливают на подставке, обеспечивающей самотек воды – выше 1-15, метров не имеет смыла, чтобы не повышать давление в трубопроводе: вода должна идти медленно. Если на основном трубопроводе врезан фильтр грубой очистки, но на выходе из резервуара есть смысл врезать фильтр тонкой очистки воды.
Бывает, что участок имеет уклон, и иногда довольно большой. В этом случае возможно использование насоса для системы полива, так как высоты подставки может не хватить для доставки воды к самым высоким участкам полива.
Подготовка полипропиленовых труб и монтаж поливной системы начинается с нарезания отрезков в нужный размер. Отрезок трубы должен соответствовать по длине расстоянию между грядками, и на каждом ее конце сбоку через переходник врезается пластиковый кран фильтр.
Промышленная лента для полива имеет шаг отверстий 200 мм, 250 мм и 300 мм. Отрезаете ленту требуемой длины и присоединяете ее к крану, а свободный конец плотно завязываете. При надевании ленты на кран рекомендуется пользоваться графитовой смазкой или жидким мылом. Само соединение не нужно ничем усиливать – ни хомутами, ни другими зажимами, так как давления в системе практически не будет. Последним этапом устройства капельного орошения на одном из участков будет затягивание контрольной гайки, а после сборки всего объема необходимых соединений и набора требуемого количества лент систему можно включать на полив.
Но пользование такой самодельной капельной системой имеет и недостатки:
- Нужно постоянно контролировать объем воды в баке. Хотя этого можно избежать, установив электронную поплавковую систему включения/отключения насоса для автоматического заполнения резервуара. Если же капельное орошение подключено к центральному водопроводу, то проблема отпадает;
- Форсунки (отверстия в лентах или трубках) постоянно засоряются. Проблема решается промывкой всей системы и установкой фильтров на основном входе воды в трубы, и на выходе из резервуара.
Статья по теме: Водопровод из пнд труб

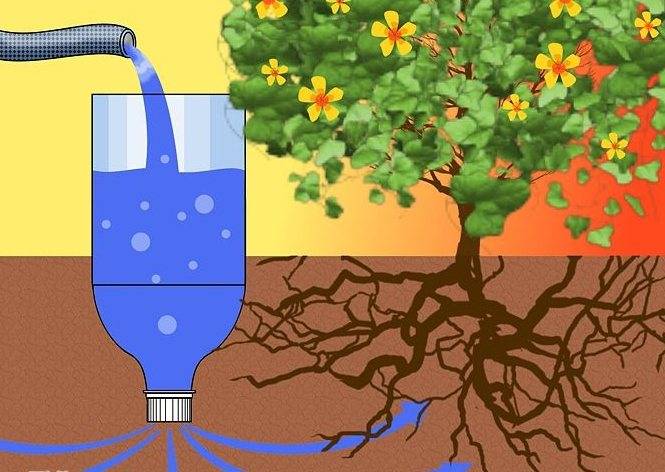

Небольшую систему капельного орошения можно собрать даже с помощью пластиковых бутылок – донышки обрезают, бутылки вставляют друг в друга, набирая трубу необходимой длины, причем сами бутылки будут служить лентами капельного полива – в них проделывают небольшие отверстия, и устройство готово.
Капельное орошение огорода не меняется, если перенести его в теплицу или в зимний сад, поэтому, один раз собрав такую схему, можно пользоваться ею всю жизнь, и с учетом места использования добавлять или снимать дополнительное оборудование.
Цена пластиковой трубы
Приобретая материалы для работы, рекомендуют быть предельно внимательным. Изделия из пластика, особенно торцы, не должны содержать шероховатостей и неровностей. Заготовки должны иметь ровную округлость.
Цена на заготовки для ПП трубомагистрали следующая. Это от 1 до 7 долларов за один погонный метр. Приблизительно в таких пределах находится и цена на фитинги.
Наиболее дорогие материалы этого вида поставляют немецкие и итальянские фирмы. Товары от турецких и отечественных изготовителей стоят на порядок ниже.
Такой товар стоит немного дороже, но это вполне оправдается длительной и надежной работой построенной системы.
Погружной насос
- Как организовать водоснабжение своими руками на даче из глубокой скважины?
Для этого необходимы:
Погружной насос. По своему устройству скважинные водяные насосы делятся на вибрационные, вихревые и многоступенчатые.
Вибрационные дешевы, но обладают небольшим межремонтным ресурсом и способствуют заиливанию скважины, вихревые (с одним рабочим колесом) весьма чувствительны к количеству взвесей. Многоступенчатые насосы способны поднимать воду с умеренным количеством песка на сотни метров благодаря наличию нескольких последовательно соединенных рабочих камер;
Устройство многоступенчатого скважинного насоса
- Обратный клапан. В этой схеме он монтируется непосредственно на выходном патрубке насоса;
- Напорная труба (как правило, полиэтиленовая);
- Мембранный гидроаккумулятор, подключенный к любой точке водопровода (по возможности недалеко от ввода). Он сглаживает скачки давления в моменты включения насоса и позволяет ему простаивать при небольшом расходе воды;
- Реле давления. Оно может быть механическим и электронным. Электронное реле проще настраивается (без вскрытия, кнопками на лицевой панели) и способно защитить ваш дом от затопления (если насос не может поднять давление до уровня отключения реле, что обычно говорит об утечке).
Комплект оборудования для водоснабжения из скважины
Процесс монтажа ПНД труб
Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы — фитинги и доборы (тройники, уголки, заглушки).
Инструменты
Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.
При «горячей» стыковке ПНД-труб потребуется специальный электроприбор — сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.
Фитинги
Соединительные фитинги для ПНД-труб бывают двух видов:
- Компрессионные.
- Диффузионные.
Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.
Монтаж труб ПНД для водоснабжения своими руками
Начинать монтаж следует от источника водоснабжения — скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.
Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.
Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат — электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.
Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.
Горячая вода
Система дачного водопровода, будь он проведен от колодца или скважины, предполагает поступление только холодной воды. Многим огородникам этого достаточно. На участке устанавливаются емкости, где влага нагревается естественным путем, на солнце, для полива и уличного душа. Кроме того, можно воспользоваться баней, если она есть. Но как быть, если нужна горячая вода в доме, особенно зимой?
Решением станут системы подогрева. Они бывают проточными – когда жидкость нагревается, проходя через систему, и накопительными – температура воды повышается в специальной емкости. Для первого варианта часто используются газовые колонки. Но, к сожалению, система газоснабжения далеко не всегда подведена к дачным поселкам. Баллоном же будет пользоваться неудобно – слишком большой расход. К тому же, проточный вариант не предполагает длительного использования нагретой воды.
Второй вариант с этой точки зрения предпочтительней, воды нагревается довольно много, что особенно важно, если в доме больше одного человека. Такое устройство называется бойлер
Они бывают разного объема. Выбирать нужно, исходя из количества человек в семье и целей, для которых вода нагревается. Для мытья рук и посуды будет достаточно 50 л, если нужен душ или ванна – то гораздо больше. Недостаток бойлера – большой расход электроэнергии и постепенный нагрев. То есть, если помылся один человек, второму, скорее всего, придется немного подождать.
Устройство разборного трубопровода и его достоинства
Летний поливной водопровод представляет собой систему из полипропиленовых труб, поставляющую воду от источника в необходимые места на участке.
С его помощью можно доставить воду к грядкам, летнему душу, в баню и для других целей. При наступлении холодов трубопровод промывается и разбирается на составные части до наступления тепла. Это нужно для того, чтобы избежать разрыва элементов при замерзании в них воды.
Разборный трубопровод имеет ряд преимуществ. Его можно быстро собирать и разбирать. В случае протечки ее легко обнаружить, а аварийный участок заменить. При необходимости трубный провод можно удлинить или укоротить. Кроме того, такая система имеет невысокую стоимость.
Разборный водопровод представляет собой соединенные друг с другом полипропиленовые трубы, последовательно подключенные к источнику на поверхности земли. Однако у данного способа имеются недостатки. Лежащие на поверхности трубы мешают свободному передвижению на участке. Нужно постоянно смотреть под ноги, а мягкий шланг легко повреждается случайным ударом по нему лопатой или другим острым инструментом. Бывают случаи кражи участков водопровода во время отсутствия хозяев. Однако все эти недостатки перекрывает дешевизна и простота конструкции.
В настоящее время сооружение разборного летнего водопровода не представляет никаких сложностей. В магазинах имеются специальные наборы, в которые входят комплекты соединительных элементов, шланг и полипропиленовые трубы. Для сборки такого водопровода не нужно быть большим специалистом. На это уйдет не более получаса. Он фиксируется к земле специальными колышками, которые удерживают его в одном положении.
Дополнительные технические характеристики
На качество работы шланга влияют современные улучшения
При покупке на это также обращают внимание
Многослойность
Однослойный шланг — самый тонкий, оболочка не имеет дополнительных внутренних или внешних слоев. Не переносят климатических изменений, не устойчив к переменам в давлении водяного напора. Используется и хранится при плюсовых температурах. Применяется в основном на короткие переливы воды: из бочки в ведро.
Многослойные шланги прочны, при этом гибкие и износостойкие. Устойчивы к ультрафиолетовому излучению, повышенному рабочему давлению. Но при этом достаточно эластичные, хорошо скручиваются. Пропускают большой объем воды, что позволяет поливать большое количество огородных культур.
Армирование
Резиновые или силиконовые пластичные трубы, в стенки которых впаяны армированные нити из полимеров или стали, для повышения износостойкости и выдерживания высокого давления. Увеличивается морозостойкость, но при этом вес шланга увеличивается. Хорошо подойдет для летнего стационарного водопровода, когда водопровод растянут на весь участок в течение лета и убирается с наступлением устойчивых холодов.
Самые прочные армированные шланги выдерживают давление до 40 бар
При выборе необходимо обращать внимание на размер ячеек – чем они мельче, тем прочнее шланг
Растягивающийся шланг
Инновационное изобретение последних лет. Уникальная конструкция «шланг в шланге». Внутренний слой из каучуковой резины, имеет высокую способность к растягиванию. Второй, внешний слой выполнен из нейлона, создан для ограничения растягивания внутреннего слоя.
Наполняясь водой, шланг увеличивается в объеме, пропускает через себя большой объем воды. После отключения насоса, вся вода вытекает, и шланг уменьшается в своих размерах до первоначального. Имеет очень легкий вес и интересную конструкцию. Приобретает все большую популярность среди покупателей.
Диаметр трубы
У шлангов интересная закономерность: чем длиннее, тем уже должен быть диаметр. Если шланг присоединяется к водопроводному крану, диаметр должен быть чуть меньше, легко одеваться на кран и не спадать при подаче напора.
Самые распространенные диаметры ½ – 13 мм. и ¾ – 19 мм. Самый большой 1 1/2 – 38 мм. Диаметр водопроводных труб в России измеряется по внутреннему ободу.
Рабочее давление
Шланг с большим количеством слоев и армированием выдерживает большой напор воды до 40 бар. Однослойный выдержит напор в 2 бар
На армированных шлангах надо обратить внимание на крепление к крану, при высоком давлении тяжелый шланг будет слетать
Как провести водопровод: выбор схемы
Разводка труб водопровода может быть выполнена одним из двух способов.
- Тройниковый способ заключается в последовательном присоединении всех сантехнических приборов. На одной магистральной трубе в определенных местах монтируют тройники для устройства ответвлений к бытовым устройствам. Такой способ требует меньших затрат, но имеет недостаток – давление воды в крайних точках снижается при подключении других потребителей.
- Коллекторный способ реализуется путем подключения нескольких труб с потребителями к общему распределительному устройству – коллектору. Способ позволяет оптимально отрегулировать давление во всей системе и выполнить частичный ремонт без отключения всех потребителей. Для монтажа коллекторной системы водопровода потребуется большее количество труб.
На схеме разводки должны быть указаны следующие детали:
- размеры санузла;
- диаметр и длина участков труб, использованных при монтаже;
- точные места установки сантехнических приборов и их размеры;
- места установки запорной арматуры (кранов), фильтров и счетчиков.
Для того чтобы потратить оптимальное количество материалов, рекомендуется использовать следующие приемы.
- Коллектор следует располагать между крайними точками подключения сантехнических приборов: это уменьшит расход труб.
- Для подключения нескольких потребителей к одной магистрали удобно использовать тройники. Их применение также уменьшает расход труб.
Схема разводки необходима еще и для того, чтобы правильно подсчитать необходимое количество труб и фитингов. Трубы следует закупать с некоторым запасом (10-15%).
Выбор диаметра труб и фитингов
Ключевыми при подборе труб и фитингов для водопровода являются следующие параметры:
- Диаметр внутренний. Как для труб, так и для фитингов он должен быть одинаковым. Находится в прямой зависимости от толщины стенки.
- Длина трубы.
- Условный проход. Обозначается Ду с добавлением значения в мм.
- Толщина стенки.
На выбор диаметра труб оказывает влияние скорость потока. Номинальное ее значение для стандартного водопровода составляет 0,02 км/сек. Существует следующая взаимосвязь между длиной водопровода и диаметром труб:
- При длине системы до 30 м оптимальный диаметр трубы 25 мм, что обеспечивает пропускную способность 30 л/мин.
- Для монтажа водопровода длиной более 30 м подойдут трубы диаметром 32 мм, увеличивающие показатель пропускной способности до 50 л/мин.
- Для системы длиной менее 10 м применяют трубы с диаметром 20 мм.
Важно: Выбирая трубы по диаметру, ориентируйтесь на предполагаемый расход воды, учитывая, что пропускная способность крана кухонного и в ванной составляет не более 5 л/мин. Чем больше точек потребления, тем больше диаметр труб.. На выбор диаметра труб для дачного водопровода решающее влияние оказывают следующие параметры:
На выбор диаметра труб для дачного водопровода решающее влияние оказывают следующие параметры:
- длина системы;
- предполагаемое число стыков;
- количество поворотов;
- норма потребления;
- напор воды.
Имейте ввиду: при одинаковом диаметре труб для холодной и горячей воды, толщина стенок у последних должна быть в 2 раза больше.
Необходимое оборудование
Для обустройства водонапорной системы на даче понадобится:
- погружной скважинный насос – его вид и мощность зависит от глубины скважины, необходимого объема воды и характера системы;
- трубы ПНД – обычно на 32 мм. Реже требуется труба на 40 мм, если выход составляет 1 ¼”;
- скважинный оголовок;
- фитинги для стыковки труб;
- кабель с влагозащитной оболочкой –для подключения насоса;
- термоусадочная муфта для подключения кабеля к насосу;
- зажимы для троса из нержавейки;
- термофен или газовая горелка;
- фильтры – в зависимости от типа скважины и места установки;
- накопительный бак, если нужен.
Если используются другие трубы – ПВХ, ППР – потребуются другие соединительные элементы и специальные инструменты для пайки.
Пошаговый план работ
Дачный водопровод проводится по установленному алгоритму:
Первым делом нужно подготовить участок, убрать все, что может помешать, разметить.

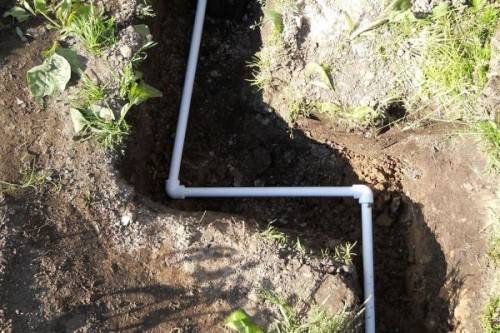

Затем идет уличная и самая грязная часть работы – выкапывание траншей.
Если насос находится на улице, то понадобится отдельная траншея для идущего к нему электрокабеля.
Далее устанавливаем сам насос и подключаем остальное оборудование – реле давления, манометр, гидроаккумулятор.
От насоса проводим трубу, идущую к точкам выхода воды.
Устанавливаем обратный клапан для возможности слива воды из системы.
Дальше нужно собирать конструкцию из труб в траншеях с обязательным утеплением.
Наружу выводим точки водоразбора.
Соединяем между собой все элементы, герметизируем стыки.
Проверяем дееспособность системы первым подключением, на этом этапе важно проверить работу всего оборудования и стыки труб.
При отсутствии недочетов трубы засыпаем землей.
Следующий этап – разводка водопровода внутри дома и других построек, например, бани.
После этого подсоединяем фильтры, водоподогреватели, бытовую технику, сантехнику.
Вот и все, вода в дом и на участок проведена.
2 Какие материалы используют для создания водопровода своими руками?
Трубы ПНД является одним из наиболее удачных решений, так как этот современный материал ПНД достаточно дешёвый, имеет большой срок службы, не требует катодной защиты и не поддаётся коррозии. Поэтому всё чаще именно трубы ПНД используют для летнего водопровода при частном доме.
- вместо труб ПНД можно использовать шланг. Резиновые образцы, которые армированы капроновыми волокнами, являются одним из самых долговечных и прочных материалов для данных целей;
- фитинги и переходники (тройники). Прокладка ПНД труб невозможна без переходников, с помощью которых происходит разводка ПНД труб. Применение специальных ПНД фитингов позволяет собрать ПНД летний стационарный водопровод на даче или частном доме в течении одного дня своими руками.
2.1 План-схема водопровода своими руками
Первое что нужно сделать заранее в частном доме – это решить, куда следует подвести воду, где будут находится точки водозабора, а также сколько необходимо соединений.
Схема дачного водопровода
Далее, используя шпагат и колышки, выполняется разбивка водопроводной трассы на участке, рассчитывается метраж материала, количество углов и переходников, а также другого расходного материала.
Важно, чтобы данный план в частном доме был конкретизированным: необходимо учитывать, где располагаются дорожки, дом, баня, какие-либо другие постройки или какие есть «препятствия» для водопровода. Если же планируется стационарный водопровод в частном доме, и при этом есть необходимость полива грядок, существует вероятность повреждения труб, например, лопатой
Это значит, что глубину траншей необходимо увеличить до 60-70 см
Если же планируется стационарный водопровод в частном доме, и при этом есть необходимость полива грядок, существует вероятность повреждения труб, например, лопатой. Это значит, что глубину траншей необходимо увеличить до 60-70 см.
Когда вы осуществляете монтаж водопровода своими руками в частном доме, важно помнить о количестве точек потребления. Оно зависит от расположения на участке дома, грядок, душевой, наличия или отсутствия бассейна и бани
Чтобы не пришлось переносить шланг с места на место, разумнее сделать вывод трубы в 5-10 точках. А к гидрантам, в свою очередь, подсоединить отрезки шланга длиной 4-5 метров для того, чтобы обеспечить полив каждой отдельной зоны.
2.2 А что зимой?
Как выяснилось, летний водопровод сделанный своими руками не подходит для холодного периода, но при этом, необходимость в воде зимой не пропадает.
Схема подключения зимнего водопровода с греющим кабелем
Как справиться с этой проблемой своими руками? Для решения данной задачи стоит помнить несколько основных правил для того, чтобы смонтировать зимний водопровод на даче.
Система водоснабжения в зимний период должна оснащаться системой консервации. Это необходимо, чтобы предотвратить замерзание воды в трубах в частном доме, дабы избежать выход из строя всей системы. Прокладка труб своими руками должна осуществляться ниже, нежели глубина промерзания грунтов. Чтобы избежать замерзание системы, необходимо установить специальный водонагревательный кабель для труб
Важно также то, что при оборудовании зимнего водопровода следует использовать только последовательный способ разводки труб
Основное отличие летнего варианта водоснабжения от зимнего своими руками – это наличие водонагревательного кабеля. Он устанавливается внутри отрезка трубы, который проводит по неотапливаемым зонам. Даже при сильных морозах это позволит нормально функционировать системе.
ГВС
- Какой водонагреватель лучше использовать на даче?
Если на участке есть только посещаемый в теплое время года дачный домик — водоснабжение горячей водой сможет обеспечить солнечный коллектор с подключенной к нему емкостью и циркуляционным насосом. Его достоинство на фоне прочих решений — абсолютно бесплатная тепловая энергия.
Солнечный коллектор для дачи, собранный ее владельцем своими руками
Электрический бойлер выручит владельца круглогодично посещаемой дачи. В отличие от коллектора, его производительность не зависит от времени года и текущей погоды. От более дешевых и экономичных проточных электрических нагревателей он выгодно отличается куда меньшей нагрузкой на проводку (1-3 кВт против 3,5-24).
Источник горячей воды — электробойлер
Несколько советов
Если в процессе сборки трубопровода на отдельных участках образуются излишние напряжения труб (неровный рельеф, резкие повороты и т.д.), саму полипропиленовую трубу можно немного согнуть с помощью строительного фена и специальной насадки.
Для резки деталей водопровода потребуются ножницы, выпускаемые специально для раскроя пластиковых труб. Различаются эти ножницы размерами разрезаемого диаметра (40-75 мм). Некоторые мастера пользуются роликовыми резаками. Режущим инструментом может быть простая болгарка, ножовка или электрический лобзик.
Читайте далее:
Система полива из пластиковых труб
Автономное водоснабжение на Вашем участке
Теплица из пластиковых труб своими руками — пошаговая инструкция
Вертикальные грядки для клубники своими руками
Строительство бассейна своими руками. Пошаговая инструкция
Как вырастить обильный урожай малины на участке
Порядок сборки летнего водопровода
Определить, где разместить выводы: вход в теплицу, площадка для машины, летний душ, умывальник, бассейн, цветник и т.д. Шланг удобнее присоединять и снимать на перекрестке или на широкой дорожке.
Замерить расстояние и рассчитать необходимую длину труб. Для обустройства летнего водопровода лучше всего подходят пластиковые или полиэтиленовые трубы. Их удобно соединять с помощью гибких шлангов. Такую конструкцию водопровода в случае необходимости легко переделать. Можно соединять трубы специальными пластиковыми фитингами или путем пайки. Кроме того для сборки летнего водопровода потребуются тройники, краны, уголки.
Трубы желательно прикопать в целях сохранности и увеличения срока службы.
Проверить давление в трубопроводе. Если из крана, открытого полностью, вода льётся под хорошим напором, то достаточно труб маленького сечения — 20 мм. При низком давлении (меньше 2 бар) не стоит устанавливать больше трех точек вывода, так как они не смогут работать одновременно. При низком давлении рекомендуется взять трубу побольше — сечением 25 мм. Трубы большего сечения используют также на больших участках протяженностью более 30 м.
Как правило, на месте соединения центральной магистрали и трубопровода участка установлен вводной кран или вентиль диаметром 1/2 (маркировка 15) с внутренней резьбой.
ПНД трубу прицепляют к вводному крану при помощи муфты. Если кран с внутренней резьбой — то, соответственно муфта — с внешней, и наоборот.
На развилке трубы ставят тройник, от тройника — кусок трубы, на который надевают шланг через кран с адаптером. Для трубопровода диаметром 20мм подойдет комплект:
- муфта с наружной резьбой 20 мм на 3/4,
- кран 3/4 с наружной или внутренней резьбой,
- адаптер для шлангов 3/4 с внутренней резьбой.
Для труб сечением 25 мм используются комплектующие детали:
- Кран из того же ПНД 25 на 3/4.
- Адаптер для шлангов с внешней резьбой 3/4.
Также потребуются:
- Муфта на вводной вентиль.
- Тройники.
- Комплекты для крепления шлангов в точках вывода.
- Трубы.
- Фум-лента для герметизации резьбовых соединений.
- Отводы для установки в местах поворота трубы.
В первую очередь собирают все резьбовые соединения.
Главная задача при сборке резьбовых соединений — не допустить течи. В резьбовом соединении с одной стороны — внешняя резьба, с другой — внутренняя. По внешней резьбе плотно и без складок наматывают фум-ленту в 6-8 слоёв по часовой стрелке (резьба обращена кверху). Затем вкручивают детали, плотно прижав одну к другой, стараясь не перекосить. Затем слегка затягивают газовым ключом.
Для закрепления в муфте, трубу ровно обрезают ножом или мелкозубчатой ножовкой, чтобы получился гладкий край. Немного ослабляют зажимную гайку. Плотно вставляют трубу. При этом труба примерно на глубине 5см сначала упирается в резиновое уплотнительное кольцо внутри муфты. Необходимо протолкнуть трубу еще на 2см дальше, чтобы труба прошла сквозь кольцо до упора. После чего закручивают зажимную гайку вручную.
Шланг можно присоединить к водопроводу с помощью быстросъёмных муфт. Муфты бывают различных модификаций, главное, чтобы они соответствовали диаметру шланга. В комплекте с муфтами продаются всевозможные поливочные пистолеты, распылители.
Очень удобны муфты с аквастопом, который перекрывает воду при отсоединении или замене поливалки или пистолета, что избавляет от необходимости выключать кран.
Летний водопровод можно оборудовать таймером, и тогда полив будет осуществляться по расписанию, даже в отсутствии хозяев.
Типы водопроводных труб
Рынок предлагает большой ассортимент труб, элементов монтажа и запорной арматуры для самостоятельной организации водопроводной системы на участке. Ее строительство – ответственное мероприятие, успех которого определяется оптимальностью подобранных элементов.
Одна из важных задач – подбор подходящих водопроводных труб. Достойной альтернативой водопроводу из стали выступают трубы из пластика. Пластик не подвержен коррозии, хорошо работает при низких температурах, долго сохраняет свои функции. Существует несколько разновидностей пластиковых труб, благодаря чему можно выбрать подходящий вариант, исходя из конкретной ситуации.
Трубы ПВХ
Трубы из поливинилхлорида (ПВХ) отличаются невысокой ценой. Они стыкуются с помощью холодной сварки. В результате сварки соединение выдерживает давление до 15 атмосфер, и водопровод служит более 50 лет. Температурный режим его эксплуатации – от -15́ ºС до +45 ºС (максимум +65 ºС). Восприимчивость к ультрафиолетовому излучению средняя, на морозе трубопровод становится ломким.
Достоинства труб ПВХ:
- простота укладки;
- не поддерживают горение;
- гладкая поверхность;
- устойчивость к окислению;
- возможность изгиба.
Среди отрицательных качеств водопровода из ПВХ отмечается потеря прочности вследствие царапин. Трубы из поливинилхлорида не допускают резьбовых соединений. Их нежелательно использовать для открытой водопроводной системы. Водопровод следует размещать в траншее или канализации.
Полипропиленовые трубы
Полипропиленовые трубы (ППР) нередко применяют для разводки водопровода на даче. Заметим, трубы ППР для холодной воды отмечаются полосой синего цвета, для горячей — красного. Соединение элементов водопровода производится посредством специальных паяльников, разогревающих пластик на концах свариваемых труб, которые быстро скрепляются и застывают при соприкосновении.
Трубы из полипропилена не гнутся, и при сборе водопровода используются дополнительные уголки и фитинги. В результате обеспечивается высокая надежность системы, но при большом количестве фитингов стоимость всего водопровода растет.
Трубы из полиэтилена низкого давления
Трубы из полиэтилена низкого давления (ПНД) соединяют без клея и дополнительных приспособлений. Резьбовые фитинги водопровода из ПНД легко скручиваются руками. К другим плюсам таких изделий можно отнести:
- возможна эксплуатация в режиме до -60 ºС;
- стойкость к химическому воздействию, гниению;
- возможна сборка с помощью сварки или с применением резьбовых фитингов;
- служба выше 50 лет;
- использование для летнего и зимнего водопровода;
- гладкая внутренняя поверхность, что исключает потери давления в водопроводе и отложения на стенках;
- при замерзании воды в трубах они увеличивают свои размеры, а при оттаивании приходят в исходное состояние без разрушения.
Несущественный недостаток подобных труб для дачного водопровода — невозможность эксплуатации при высокой температуре жидкости. Более ощутимое неудобство — наступать на такой водопровод нельзя, в отличие от конструкций из металла.
Мы уже отмечали, что трубы ПНД можно сваривать или стыковать посредством резьбовых фитингов. Заметим, что резьбовое соединение выдерживает давление воды до 4 атмосфер, что в условиях дачи более, чем достаточно.
При подборе труб ПНД следует приобретать варианты с голубыми полосами (для передачи холодной воды). Исполнение с линиями желтого цвета применять на огороде нельзя, так как они разработаны для газовых сред и содержат токсичные добавки.
Исходя из рабочего давления, трубы ПНД делят на несколько категорий:
- легкие — держат до 2,5 атмосфер;
- средне-легкие — до 4 атмосфер;
- средние — до 8 атмосфер.
Уличный водопровод на участке собирают из легких и средне-легких труб (обозначаются С и СЛ соответственно) диаметром от 32 до 50мм. Необходимо определиться, какая плотность труб необходима именно Вам, она бывает трех вариантов: 63, 80, 100 (цифры обозначают плотность). Чем больше плотность, тем стоимость изделий значительнее.
Иногда, несмотря на более высокую цену, для дачи следует выбирать вариант высокой плотности: стенки таких труб тоньше, что в конечном итоге снижает вес конструкции. Это может стать решающим фактором, когда вода добывается из колодца или скважины. Небольшой вес упрощает фиксацию труб.
