Подробно о люминесцентных светильниках

Преимущества и недостатки

К достоинствам люминесцентных источников света принято относить такие их характеристики:

  1. Высокая яркость света, что позволяет обеспечить отличную видимость. Особенно полезно люминесцентное освещение при выполнении мелких манипуляций, требующих точных движений.
  2. Продолжительный срок эксплуатации. В сравнении с лампами накаливания люминесцентные светильники служат дольше.
  3. Разнообразные модификации светильников. Выпускаются изделия, которые подойдут для любого интерьера.
  4. Колбы не перегреваются, что благоприятно сказывается не только на сроке службы источника света, но и на отделочных материалах, находящихся в непосредственной близости (речь идет прежде всего о натяжных потолках).
  5. Экономность расходования электроэнергии.
  6. Простота очистки прибора от грязи или пыли.

К недостаткам люминесцентных ламп относятся:

  1. Отсутствие возможности питания постоянным током.
  2. Чувствительность к температурному режиму, который способен уменьшать светоотдачу устройства.
  3. Наличие ртути внутри лампы, что создает опасную ситуацию, если колба будет разбита.

Это интересно: Освещение в гостиной — разбираемся развернуто

Принцип работы люминесцентного светильника

Особенность работы люминесцентных светильников заключается в том, что их нельзя напрямую подключать в сеть питания. Сопротивление между электродами в холодном состоянии большое, и величина тока, протекающего между ними, недостаточна для возникновения разряда. Для зажигания требуется импульс высокого напряжения.

Лампа с зажженным разрядом характеризуется низким сопротивлением, которое имеет реактивную характеристику. Для компенсации реактивной составляющей и ограничения протекающего тока последовательно с люминесцентным источником света включается дроссель (балласт).

Многим непонятно, для чего нужен стартер в люминесцентных лампах. Дроссель, включенный в цепь питания совместно со стартером, формирует импульс высокого напряжения для запуска разряда между электродами. Так получается потому, что при размыкании контактов стартера на выводах дросселя формируется импульс ЭДС самоиндукции величиной до 1кВ.

Watch this video on YouTube

Для чего нужен дроссель

Использование дросселя для люминесцентных ламп (балласта) в цепях питания необходимо по двум причинам:

  • формирование напряжения запуска;
  • ограничение тока через электроды.

Принцип работы дросселя основан на реактивном сопротивлении катушки индуктивности, которой является дроссель. Индуктивное сопротивление вносит сдвиг фаз между напряжением и током, равный 90º.

Из того, что ограничивающей ток величиной, является индуктивное сопротивление, следует, что дроссели, предназначенные для ламп одной мощности, нельзя использовать для подключения более или менее мощных устройств.

В некоторых пределах возможны допуски. Так, ранее отечественная промышленность выпускала люминесцентные светильники с мощностью 40 Вт. Дроссель 36W для люминесцентных ламп современного производства можно без опасений использовать в цепях питания устаревших светильников и наоборот.

Отличия дросселя от ЭПРА

Дроссельная схема включения люминесцентных источников освещения отличается простотой и высокой надежностью. Исключение составляет регулярная замена стартеров, поскольку в их состав входит группа размыкающих контактов для формирования импульсов запуска.

В то же время схема имеет существенные недостатки, которые заставили искать новые решения включения ламп:

  • длительное время запуска, которое увеличивается по мере износа лампы или снижения напряжения питания;
  • большие искажения формы напряжения питающей сети (cosф<0.5);
  • мерцание свечения с удвоенной частотой питающей сети из-за малой инерционности светимости газового разряда;
  • большие массо-габаритные характеристики;
  • низкочастотный гул из-за вибрации пластин магнитной системы дросселя;
  • низкая надежность запуска при отрицательных температурах.

Проверка дросселя ламп дневного света затрудняется тем, что приборы для определения короткозамкнутых витков распространены мало, а при помощи стандартных приборов можно только констатировать факт наличия или отсутствия обрыва.

Для устранения указанных недостатков разработаны схемы электронной пуско-регулирующей аппаратуры (ЭПРА). Работа электронных схем основана на другом принципе формирования высокого напряжения запуска и поддержания горения.

Watch this video on YouTube

Высоковольтный импульс генерируется электронными компонентами, а для поддержки разряда используется высокочастотное напряжение (25-100 кГц). Работа ЭПРА может осуществляться в двух режимах:

  • с предварительным подогревом электродов;
  • с холодным запуском.

В первом режиме на электроды подается низкое напряжения в течение 0.5-1 секунды для первоначального нагрева. По истечении времени подается высоковольтный импульс, из-за которого происходит зажигание разряда между электродами. Данный режим технически реализуется сложнее, но увеличивает срок службы ламп.

Режим холодного запуска отличается тем, что напряжение запуска подается на непрогретые электроды, вызывая быстрое включение. Такой способ запуска не рекомендован для частого использования, поскольку сильно сокращает срок работы, но его можно использовать даже с лампами с неисправными электродами (с перегоревшими нитями накала).

Схемы с электронным дросселем имеют такие преимущества:

полное отсутствие мерцания; широкий температурный диапазон использования; малые искажения формы напряжения сети; отсутствие акустических шумов; увеличение срока службы источников освещения; малые габариты и вес, возможность миниатюрного исполнения; возможность диммирования — изменения яркости путем управления скважности импульсов питания электродов

Классическое подключение через электромагнитный балласт

Особенности схемы

В соответствии с этой схемой в цепь включается дроссель. Также в составе схемы обязательно присутствует стартер.

Дроссель для люминесцентных лампСтартер для люминесцентных ламп — Philips Ecoclick StartersS10 220-240V 4-65W

Последний представляет собой маломощный неоновый источник света. Устройство оснащено биметаллическими контактами и питается от электросети с переменными значениями тока. Дроссель, стартерные контакты и электродные нити подключаются последовательно.

Вместо стартера в схему может включаться обыкновенная кнопка от электрозвонка. В данном случае напряжение будет подаваться путем удерживания кнопки звонка в нажатом положении. Кнопку нужно отпустить после зажигания светильника.

Подключение лампы с электромагнитным балластом

Порядок действия схемы с балластом электромагнитного типа выглядит следующим образом:

  • после включения в сеть, дроссель начинает накапливать электромагнитную энергию;
  • через стартерные контакты обеспечивается поступление электричества;
  • ток устремляется по вольфрамовым нитям нагрева электродов;
  • электроды и стартер нагреваются;
  • происходит размыкание контактов стартера;
  • аккумулированная дросселем энергия высвобождается;
  • величина напряжения на электродах меняется;
  • люминесцентная лампа дает свет.

В целях повышения показателя полезного действия и уменьшения помех, возникающих в процессе включения лампы, схема комплектуется двумя конденсаторами. Один из них (меньший) размещается внутри стартера. Его главная функция заключается в погашении искр и улучшении неонового импульса.

Схема подключения одной люминесцентной лампы через стартер

Среди ключевых преимуществ схемы с балластом электромагнитного типа можно выделить:

  • надежность, проверенную временем;
  • простоту;
  • доступную стоимость.
  • Недостатков, как показывает практика, больше, чем преимуществ. Среди их числа нужно выделить:
  • внушительный вес осветительного прибора;
  • продолжительное время включения светильника (в среднем до 3 секунд);
  • низкую эффективность системы при эксплуатации на холоде;
  • сравнительно высокое потребление энергии;
  • шумную работу дросселя;
  • мерцание, негативно воздействующее на зрение.

Порядок подключения

Подсоединение лампы по рассмотренной схеме выполняется с задействованием стартеров. Далее будет рассмотрен пример установки одного светильника с включением в схему стартера модели S10. Это современное устройство имеет невозгораемый корпус и высококачественную конструкцию, что делает его лучшим в своей нише.

Главные задачи стартера сводятся к:

  • обеспечению включения лампы;
  • пробою газового промежутка. Для этого цепь разрывается после довольно длительного нагрева электродов лампы, что приводит к выбросу мощного импульса и непосредственно пробою.

Дроссель используется для выполнения таких задач:

  • ограничения величины тока в момент замыкания электродов;
  • генерации напряжения, достаточного для пробоя газов;
  • поддержания горения разряда на постоянном стабильном уровне.

В рассматриваемом примере подключается лампа на 40 Вт. При этом дроссель должен иметь аналогичную мощность. Мощность же используемого стартера равна 4-65 Вт.

Подключаем в соответствии с представленной схемой. Для этого делаем следующее.

Первый шаг

Параллельно подключаем стартер к штыревым боковым контактам на выходе люминесцентного светильника. Эти контакты представляют собой выводы нитей накаливания герметичной колбы.

Третий шаг

К питающим контактам подключаем конденсатор, опять-таки, параллельно. Благодаря конденсатору будет компенсироваться реактивная мощность и уменьшаться помехи в сети.

Конструкционные особенности приборов

На сегодняшний день потолочные люминесцентные светильники, особенно двухламповые (модели 2х36 и другие) считаются наиболее экономичными и выгодными осветительными приборами. Данное утверждение связано с тем, что соотношение светового потока у этих осветительных установок к потребляемой электроэнергии примерно в 10 раз выгодней, чем у старых ламп накаливания. При этом срок службы такого прибора будет в 12 раз больше лампочки Ильича.

Потолочный люминесцентный светильник (модели 2х36 и другие) представляет собой электрический прибор, у которого в качестве источника света выступает люминесцентная лампочка. Она заполнена парами ртути, благодаря которым при включении лампочки формируется электрическая дуга, дающая свечение. Пары ртути позволяют добиться яркого свечения, а также обеспечивают высокую светоотдачу. В результате, даже при низком потреблении электроэнергии, такие лампы дают примерно в 5 раз ярче свет, чем более старые источники света. Поэтому они относятся в экономичным осветительным приборам.

Внешний вид прибора

Внешний вид таких изделий может быть различным. Также, в зависимости от модели меняется количество ламп (одна или две). Все двухламповые светильники (модели 2х36 и другие) характеризуются следующими чертами:

  • имеют вытянутую форму. Такая форма обусловлена длиной источника света. Люминесцентные лампочки, используемые в таких приборах, имеют достаточно длинную колбу. У компактных моделей она свернута в виде спирали;
  • небольшая ширина по отношению к общей длине;
  • форма лампы может быть цилиндрической или прямоугольной;
  • небольшой вес;
  • спокойно подключаются к сети с напряжением в 220 вольт.

Как видим, конструкционные особенности двухламповых и других моделей люминесцентных светильников позволяют достаточно легко установить такой прибор своими руками, как на вертикальную, так и на горизонтальную поверхность. При этом вся конструкция хорошо крепиться к поверхности, минимизируя тем самым риск падения лампы на голову мимо идущих людей. По этому причине такого рода изделия (особенно, 2х36) можно часто наблюдать в коридорах и помещениях различных учреждений.

Варианты исполнения

Существует большое разнообразие электролюминесцентных ламп, но все они могут иметь различие по:

  • форме исполнения;
  • виду балласта;
  • внутреннему давлению.

Форма исполнения может быть как у обычных люминесцентных ламп – линейная трубка либо трубка в виде латинской буквы U. К ним добавились компактные варианты, выполненные под привычный цоколь с использованием различных спиральных колб.

Балласт является приспособлением, стабилизирующим работу изделия. Электронный и электромагнитный виды являются самыми распространенными схемами включения.

Внутреннее давление определяет область использования изделий. В бытовых целях или общественных местах нашли применение лампы низкого давления или энергосберегающие образцы. В промышленных помещениях или местах с пониженными требованиями к цветопередаче используют экземпляры высокого давления.

Для оценки способности освещения применяют показатель мощности лампы и ее светоотдачи. Можно привести еще много различных параметров классификации и вариантов исполнения, но их количество постоянно увеличивается.

Алгоритм замены


Снять заменить лампу дневного света цоколем G5 и G13 следует таким образом:

  1. Отключить светильник и электричество.
  2. Отсоединить плафон или решетку. В моделях с одной лампой плафон может быть зафиксирован на самой лампочке. Чтобы его снять, нужно за него аккуратно потянуть.
  3. Достать лампу. Нужно двумя руками с обеих сторон взяться за нее и провернуть вокруг оси на 90 градусов в любую сторону. Затем нужно аккуратно потянуть ее от светильника и вытащить.
  4. Установить новую лампу с такими же размерами и мощностью. Оба конца нужно вставить в патрон и повернуть на 90 градусов вокруг оси в любом направлении. О фиксации можно судить по легкому щелчку.
  5. Проверить работоспособность.

Замена лампочки встраиваемых светильников (с цоколем типа Е):

  1. Отключить подачу электричества.
  2. Поддеть отверткой изолирующее кольцо.
  3. Вытащить осветительный прибор.
  4. Снять защитный корпус, поменять лампочку.

При замене лампы важно не повредить колбу

Заменить источник света с цоколем G23:

  1. Выключить электроэнергию на щитке.
  2. Положить светильник на стол, повернуть плафон к верху и снять его.
  3. Убрать лампочку, аккуратно вытягивая ее в направлении от плафона за край колбы.
  4. Поставить новую лампочку цоколем в патрон нажать на торец колбы до полного упора.

Подключение к сети

ЭПРА для люминесцентных ламп Газоразрядные лампы не могут напрямую подключаться в электросеть это связано с высоким сопротивлением при холодном состоянии и отрицательном дифференциальным сопротивлением.

Исправить эти проблемы можно путем применения балластов. Самые распространенные – это ЭмПРА (электромагнитный балласт) и ЭПРА (электронный).

ЭмПРА представляет собой электромагнитный дроссель, который подключается последовательно с лампой. Последовательно со спиралями накала подключается стартер, который является неоновой лампой с биметаллическими электродами и конденсатором. Преимущества – простота конструкции, надежность, долговечность. Недостатки – долгий пуск, требуется большое количество электроэнергии, гул во время работы, мерцание, крупные размеры.

ЭПРА питает лампочку высокочастотным напряжением, благодаря чему исключается мигание. Использует два варианта пуска ламп:

  • Холодный. Светильник включается сразу же после подачи напряжения.
  • Горячий. Электроды прогревается и источник загорается через 0,5—1 секунду.

К преимуществам относят долгий срок службы, меньшее энергопотребление, возможность диммирования на некоторых моделях, бесшумность.

Люминесцентные лампы. Виды и работа. Применение и маркировка

Свою историю люминесцентные лампы начинают с газоразрядных приборов, изобретенных в XIX веке. По светоотдаче и экономичности они значительно превосходят лампы накаливания. Применяются для освещения жилых помещений, учреждений, больниц, спортивных сооружений, цехов производственных предприятий.

Принцип работы и основные свойства

Чтобы произошел разряд, к колбе с противоположных сторон подсоединены электроды. Напрямую подключать газоразрядные лампы к сети нельзя. Обязательно используется пусковые регулирующие устройства – балласты.

Если число включений не превышает 5 раз в день, то люминесцентный источник гарантированно прослужит 5 лет. Это почти в 20 раз больше, чем для ламп накаливания.

Среди недостатков люминесцентных ламп выделяют:
  • Нестабильную работу при низкой температуре.
  • Необходимость в правильной утилизации из-за паров ртути.
  • Присутствие мерцания, для борьбы с которым требуется усложнять схему.
  • Сравнительно большие размеры.

Однако люминесцентные лампы чрезвычайно экономичны, поскольку потребляют мало энергии, дают больше света и дольше работают. Не удивительно, что они заменили обычные лампочки почти во всех учреждениях и на предприятиях.

Разновидности люминесцентных ламп

Лампы бывают низкого и высокого давления. Трубки низкого давления устанавливают в помещениях, высокого давления – на улицах и в мощных осветительных приборах.

Ассортимент люминесцентных осветительных приборов довольно широк. Они отличаются размером и формой трубки, типом цоколя, мощностью, цветовой температурой, светоотдачей и другими характеристиками.

В зависимости от формы трубки люминесцентные лампы бывают:
  • Трубчатыми (прямыми), обозначаются буквой Т или t, имеют прямую форму.
  • U-образными.
  • Кольцевыми.
  • Компактными, применяются для светильников.

Прямые, U-образные и кольцевые типы объединят в один вид линейных ламп. Наиболее часто встречаются осветительные приборы в форме трубок. После буквы T или t стоит число. Оно указывает на диаметр трубки, выраженный в восьмой части дюйма. Т8 означает, что диаметр составляет 1 дюйм или 25,4 мм, Т4 – 0,5 дюйма или 12,7 мм, Т12 – 1,5 дюйма или 38,1 мм.

Чтобы сделать лампу более компактной, ее колбу изгибают. Для запуска таких ламп используют встроенный электронный дроссель. Цоколь делают либо под стандартные лампы, либо под специальные светильники.

Цоколь люминесцентной лампы может быть типа G (штырьковый с двумя контактами) или типа E (винтовой). Последний тип применяется в компактных моделях. Цифры после буквы G указывают на расстояние между контактами, а после буквы E – диаметр в миллиметрах.

Как работает лампа дневного света

Напряжение, которое подводится к спиральным электродам на концах лампы, изначально недостаточно для ее розжига. И тут на помощь приходит дроссель и стартер.

После появления напряжения в стартере, внутри образуется разряд, который нагревает биметаллический электрод.

Из-за нагрева форма электрода меняется и происходит его замыкание.

В результате чего, резко возрастает ток и электроды раскаляются. Ток ограничивается только сопротивлением самого дросселя.

У стартера контакты постепенно остывают и размыкаются. При размыкании, благодаря дросселю, в лампе возникает эффект самоиндукции, с образованием высоковольтного импульса и электрического разряда напряжением до 1000В.

От этого разряда создается ультрафиолетовое свечение ртутных паров, которыми заполнена колба. Оно оказывает воздействие на люминофор, и только благодаря ему, мы и можем различать свет в привычном для нас спектре.

Если для кого-то это объяснение слишком заумно, то вот одно из самых простых и понятных видео, объясняющих на доступном всем языке, как же работает лампа ЛДС.

Получается, что сам процесс включения люминесцентной лампы дневного света довольно длителен и занимает 5 этапов:

подача 220В из розетки и замыкание контактов стартера

разогрев спиралей электродов

размыкание контактов стартера

подача высоковольтного импульса от дросселя

образование тлеющего разряда в колбе и поддержка его внешним напряжением 220В + шунтирование стартера и исключение его из схемы

Как видно из процесса запуска, при неисправности ламп, виноватыми могут быть три элемента:

сама лампочка

стартер

дроссель

При этом, чаще всего повреждаются лампочки и стартера – из-за перегоревших вольфрамовых нитей и конденсаторов.

Узнать об этом проще всего – заменив стартер или лампочку. Тем более, что стоят они копейки. А вот как быстро узнать о неисправности дросселя?

Немного о лампе

Источник света

Люминесцентный светильник представляет собой изделие, в котором в качестве источника света выступает люминесцентная лампа. Принцип действия такого источника света базируется на передаче напряжения с помощью паров ртути. Под влиянием электрозаряда это вещество дает яркое свечение, благодаря чему светильник имеет отменную светоотдачу.

Такой светильник считается одним из наиболее распространенных моделей в офисных, муниципальных и общественных учреждениях. Но кроме этого он также достаточно широко применяется в частных домах и квартирах. Популярность люминесцентный источник света приобрел благодаря экономичности и яркому свечению. При этом принцип организации осветительного прибора достаточно прост. Поэтому многие сегодня проводят ремонт и его сборку своими руками.

Подключение через электромагнитный балласт со стартером

Самым простым, дешевым, а потому и наиболее распространенным является электромагнитный балласт. В нем применен самый обычный дроссель, рассчитанный на переменный ток с частотой 50 Гц. Одним из важных недостатков такого дросселя является смещение фазы тока относительно фазы напряжения, при котором эффективность любого электрического устройства снижается.

Схема подключения ЭПРА

В характеристиках обычно указывают не угол, на который происходит смещение, а его косинус — cosφ. Чтобы уменьшить угол расхождения и тем самым увеличить cosφ, приблизив его к единице, в пусковое устройство вводится компенсирующий конденсатор. Подключаться он может по-разному, чаще всего — по схеме параллельной компенсации.

Неотъемлемой частью данной схемы является стартер — газоразрядная лампа в миниатюре, заполненная неоном. У стартера имеются две особенности:

  1. Объем неона в нем подобран таким образом, чтобы напряжение зажигания было выше напряжения горения основной лампы, но ниже сетевого напряжения.
  2. Один из контактов представляет собой биметаллическую пластину, которая по достижении определенной температуры изгибается (из-за разности коэффициентов линейного расширения входящих в ее состав металлов) и при этом прикасается ко второму контакту стартера.

Стартер подключен между электродами лампы последовательно с ними, как бы в обход разрядного промежутка, то есть параллельно ему.

Подключение люминесцентных ламп через ЭПРА

Вот как работает эта схема:

  1. При подаче напряжения на лампу газовый промежуток в стартере пробивается и возникает дуга, замыкающая цепь «дроссель — 1-й электрод — стартер — 2-й электрод». По этой цепи течет ток, величина которого ограничивается дросселем. Он заставляет греться электроды лампы, также от дугового разряда в стартере греются его электроды.
  2. Когда биметаллический контакт стартера достаточно разогревается, он сгибается и прикасается ко второму контакту, вследствие чего ток направляется мимо стартера и тот начинает остывать.
  3. Остыв, биметаллический контакт отсоединяется от второго контакта и из-за размыкания цепи на дросселе возникает значительный импульс напряжения. Если этот импульс возникнет в момент однонаправленной фазы сетевого напряжения, то суммарное напряжение на дросселе окажется достаточным для пробоя промежутка между электродами лампы и та включится. Вероятность такого совпадения относительно невелика, поэтому описанный цикл успевает обычно повториться несколько раз. При этом происходит характерное мигание лампы, что считается одним из недостатков светильников этого типа.

Во время повторяющихся попыток включения стартер становится источником радиочастотных помех, для подавления которых параллельно ему подключается конденсатор.

Типы конструкций

По конструктивным особенностям принято выделять такие виды светильников:

  1. Открытые потолочные изделия. Для обеспечения безопасности такие лампы иногда комплектуют защитными решетками.
  2. Встраиваемые светильники. Такие источники света вмонтированы под потолочное покрытие.
  3. Настенные модели. Существует множество модификаций таких светильников. К примеру, линейный тип светильников имеет вытянутую форму и используется для освещения протяженных объектов. Накладные модели устанавливают с помощью анкеров, закрепленных в стене.
  4. Угловые светильники. Такие устройства монтируют на стыках между потолком и стенами. Внешне конструкция напоминает потолочный плинтус. Такой тип осветительных приборов нередко выбирают для кухонь.
  5. Подвесные устройства. Фиксируются к потолочной конструкции с помощью троса. На одном проводе размещается от одной до нескольких лампочек.
  6. Закрытые светильники. Используют в сочетании с натяжными потолками. Такие модели не перегреваются, что обеспечивает сохранность потолочного материала.
  7. Мебельные модели. Лампы дневного света используются для подсветки мебели. Люминесцентное освещение выполняет не только утилитарную функцию, но и служит украшением мебели.

Какие лампы относятся к энергосберегающим?

  1. КЛЛ (компактные люминисцентные лампы) характеризуется дугообразной формой, что позволяет располагать её в маленьких светильниках. Они почти всегда используются в домашних условиях, являясь оптимальной заменой обычных ламп накаливания. Нередко они входят в комплектацию нестандартных осветительных приборов. В составе такой лампочки находятся инертные газы (известные многим аргон и неон), а также ртутные пары. Внешний корпус отделан люминофором. Благодаря сталкиванию электронов со ртутными компонентами, выделяется незаметное внешне УФ-излучение, превращающееся в рассеянный свет (этому способствует люминофорное покрытие). Компактные лампы состоят из трёх деталей: цоколя для подсоединения к электросети, регулирующего устройства электронного типа для зажигания и поддержания горения лампочки. Он выполняет переход с электросети 220 Вт до того, которое требуется для стабильной работы лампы без мигания. Третьим компонентом прибора являются колбы, представляющие собой внешнюю оболочку лампы. По причине различия указанных элементов, обусловливается и разновидность КЛЛ: к примеру, по цвету излучения, особенностями цоколя (бывают категории 2D, часто устанавливаемых в душевых кабинах, E27 — для обычного патрона, Е14 — для уменьшенного патрона, Е40 — для большого патрона).
  2. Линейные люминесцентные лампы (ЛЛЛ) бывают кольцевыми, прямыми, или специфической U-вариации. Прямолинейные устройства имеют форму длинных стеклянных труб, на концах которой располагаются ножки из стекла, где, в свою очередь, закреплены электроды. На внутренней поверхности лампы находится покрытие люминофора, а сама полость трубки заполнена инертными газами и ртутью. Безопасность людей от губящего испарения ртути гарантирует герметичное запаивание лампы. Линейные лампы различаются по показателям диаметра и длины трубки, ширине цокольного элемента. Как правило, чем больше габариты ЛЛ, тем больший получается расход электричества. Зачастую такие ЛЛ применяются на производственных заводах и предприятиях, в офисах и местах общественного значения.Самую большую популярность среди потребителей получили компактные люминесцентные лампы, а линейная их альтернатива неспешно уходит с производства.

Преимущества переделки

Это связано с тем, что для поджога паров ртути при небольшом напряжении в люминесцентной лампе необходимо создать на двух ее концах облака из электронов с помощью раскаленных нитей накала. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий. Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза

Лампы светодиодные вместо люминесцентных Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т

Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение. Различают выносной и встраиваемый драйвер

Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

Различают выносной и встраиваемый драйвер. Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника. В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

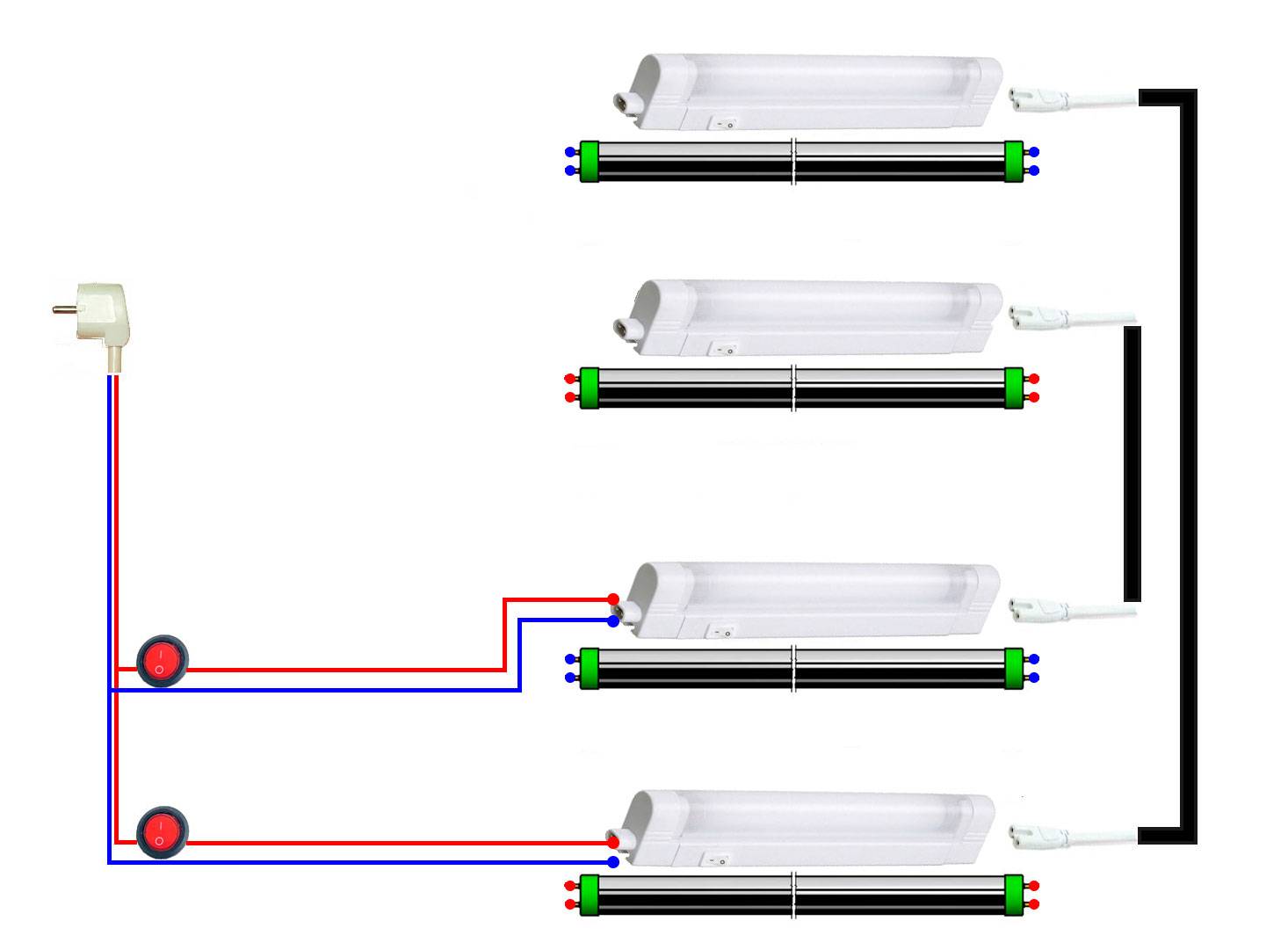

Люминесцентные светильники на две, четыре и более ламп

Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.

При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.

Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.

Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:

фаза

ноль

земля

До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.

Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.

Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.

Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.

Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
